1 (Czech) DM-SL Řadicí páčky Příručka prodejce RAPIDFIRE Plus MTB Trekking ROAD XTR SL-M980-A SL-M980-A-I SL-M980-B-I SM-SL98-B SAINT SL-M820 SL-M820-I SL-M820-B-I SM-SL82-B DEORE XT SL-M780 SL-M780-I SL-M780-B-I SM-SL78-B SLX SL-M670 SL-M670-I SL-M670-B-I ZEE SL-M640 DEORE SL-M610 SL-M610-I ALIVIO SL-M4000 ACERA SL-M3000 ST-M3050 DEORE XT SL-T780 DEORE LX SL-T670 Tiagra SL-4600 SL-4700 SL-4703 SORA SL-3500 SL-3503 Claris SL-2400 SL-2403 Nepatřící do sad SL-R460 SL-R350 SL-R353 ALTUS SL-M370 SL-M310

2 OBSAH DŮLEŽITÉ UPOZORNĚNÍ... 3 BEZPEČNÉ POUŽÍVANÍ... 4 MONTÁŽ... 5 Doporučené nářadí SILNIČNÍ MTB...5 Montáž na řídítka SILNIČNÍ MTB...6 Montáž systémem I-spec...7 Kombinování brzdových pák a řadících jednotek...7 Nahrazení běžného způsobu upevnění systémem I-Spec...10 ÚDRŽBA Výměna lanka MTB / Trekking...11 Při použití měniče módu MTB / trekingová / silniční kola...15 Bez měniče módu...15 Výměna a sestavení indikátoru MTB / Trekking...16 Výměna indikátoru...16 Sestavení bez indikátoru (kryt je dodáván zvlášť) SILNIČNÍ...20 Výměna řadící jednotky MTB / Trekking SILNIČNÍ...24 Výměna krytu MTB SILNIČNÍ...25

3 DŮLEŽITÉ UPOZORNĚNÍ Tato příručka prodejce je primárně určená profesionálním cyklomechanikům. Osoby bez odborné průpravy ve stavbě bicyklů by se neměly pouštět do montáže komponentů podle zde uvedených postupů. Při jakýchkoli nejasnostech v popisovaném postupu v montáži nepokračujte. Obraťte se na svého cykloprodejce nebo dodavatele. Důsledně se vždy seznamte se všemi pokyny přiloženými ke každému komponentu. Produkty nerozebírejte ani neupravujte jiným způsobem než je popsáno v této příručce. Veškeré příručky prodejců a uživatelů jsou kdykoli k dispozici na našich stránkách ( Dodržujte prosím rovněž příslušné národní a místní předpisy a zákony, týkající se Vašeho oboru podnikání. Pro zaručení bezpečnosti se před používáním důsledně seznamte s touto příručkou a při používání postupujte podle ní. Pro prevenci zranění a fyzického poškození komponentů a prostředí je nutné vždy dodržovat následující pokyny. Pokyny jsou řazeny podle stupně nebezpečí, hrozícího při nesprávném používání produktu. NEBEZPEČÍ Nedodržení uvedených pokynů způsobí zranění s vážnými i fatálními následky. VAROVÁNÍ Nedodržení uvedených pokynů může způsobit zranění s vážnými i fatálními následky. UPOZORNĚNÍ Nedodržení těchto pokynů může způsobit zranění nebo fyzické poškození komponentů nebo prostředí. 3

4 BEZPEČNÉ POUŽÍVANÍ VAROVÁNÍ Při montáži komponentů postupujte podle pokynů v přiložených návodech. Doporučujeme používat výhradně originální náhradní díly Shimano. Poškozené nebo uvolněné součásti, např. šrouby či matice, mohou způsobit pád a vážné zranění jezdce. Rovněž nesprávně provedené nastavení může být příčinou pádu a vážného zranění jezdce. Při údržbě a výměně komponentů nezapomeňte používat ochranné brýle. Po důsledném seznámení s touto příručkou ji uložte na vhodné místo pro pozdější potřebu. POZN. Nezapomeňte uživatelům sdělit následující pokyny: Při řazení vždy otáčejte klikami. Pokud řazení převodových stupňů neprobíhá hladce, vyčistěte zadní měnič a na veškeré pohyblivé spoje aplikujte mazivo. Záruka se nevztahuje na běžné opotřebení vznikající normálním používáním a stárnutím. Pro montáž a údržbu bicyklu: Důrazně varujeme před použitím rámů s vnitřním vedením lanek, neboť kvůli větším odporům ve vedení dochází k zhoršování vlastností řazení SIS. Před montáží naneste na lanko i do dutiny bowdenu mazací tuk pro zaručení volného pohybu. Pokud došlo o setření mazacího tuku lanka, doporučujeme použít mazací tuk SIS-SP41 (Y ). Rovněž se ujistěte, že na lanku neulpěly nečistoty např. zrnka písku či bláto. Pro hladký chod používejte určený typ bowdenu (OT-SP41) a vodítko v oblasti osy šlapacího středu (SM-SP17 / SP18). Pro řadící lanka se používá speciální mazací tuk. Nepoužívejte mazací tuk Premium nebo jiná maziva, neboť by mohlo dojít ke zhoršení vlastností řazení. Používejte bowden, u kterého je určitá rezerva v délce, i když jsou řidítka natočena do krajních poloh na obou stranách. Zkontrolujte také, zda se v krajních polohách nedotýkají rámu řadicí páčky. Pokud nelze řazení správně nastavit, zkontrolujte rovinnost zadních patek. Zkontrolujte rovněž zda je lanko opatřeno mazivem a zda není bowden příliš dlouhý, nebo krátký. Vyobrazení v této příručce se mohou, pro vyšší názornost popisovaných postupů, lišit od skutečných komponentů. 4

5 MONTÁŽ Doporučené nářadí SILNIČNÍ Nářadí Imbus klíč Velikosti: 4 mm Šroubovák vel. 1 a 2 MTB Nářadí Imbus klíč Velikosti: 3 mm, 4 mm, 5 mm Šroubovák vel. 1 a 2 Maticový klíč 7 mm 5

6 Montáž na řídítka Pozn.: Dotahujte rovnoměrně stanoveným utahovacím momentem. přílišná síla by mohla způsobit poškození karbonové struktury. Při nedostatečném dotažení nemusí být komponent dostatečně upevněn. Při montáži komponentů na karbonové rámy / řídítka ověřte doporučené utahovací momenty u příslušných výrobců. Řadící jednotku upevněte do takové polohy, aby s ničím při řazení ani brzdění nekolidovala. Vyvarujte se poloh, kdy by docházelo ke kontaktu při stlačení brzdové páky. SILNIČNÍ Použijte rukojeti řídítek s průměrem max. 36 mm. 3,0 Nm Imbus klíč 4 mm MTB XTR / DEORE XT Použijte rukojeti řídítek s průměrem max. 32 mm. Imbus klíč 4 mm SAINT / SLX / DEORE LX / ZEE Použijte rukojeti řídítek s průměrem max. 36 mm. 3,0 Nm ALIVIO / ACERA / ALTUS Použijte rukojeti řídítek s průměrem max. 36 mm. Imbus klíč 5 mm 5,0 Nm * ST-M3050: 6,0-8,0 Nm 6

7 Montáž systémem I-spec Pozn.: Při upevnění I-spec sestavte řadící jednotku (SL) s brzdovou pákou (BL) a upevněte na řídítka. Způsob sestavení závisí na konkrétním provedení komponentů. Způsob složení je stejný jako v bodě 2 na následující straně. Každý šroub má stanovený svůj vlastní utahovací moment. Kombinování brzdových pák a řadících jednotek řadicí páčky Nový typ Běžný typ Nový typ [Postup montáže]: V případě B Šroub (malý) Matice Šroub Brzdová páka Běžný typ [Postup montáže]: V případě [Postup montáže]: V případě A C*1 Matice Šroub Matice Šroub * 1 Vhodný průměr rukojetí: ɸ32 mm Typy komponentů BL SL Komponent starého typu BL-M985 BL-M988 BL-M820 BL-M785 BL-T785 BL-M675 BL-T675 BL-M640 BL-M596 BL-T780 BL-T670 BL-S700 SL-M980-A-I SL-M820-I SL-M780-I SL-M670-I SL-S700 Komponent nového typu Komponenty s jiným označením než je uvedeno vlevo 7

8 1. Podle vyobrazení otevřete objímku brzdové páky imbus klíčem 2 mm. Objímka 2 Stlačení 1 2. V případě A A-1 Výstupek řadící jednotky vsaďte do otvoru a předběžně dotáhněte speciální šroub s maticí. Výstupek Matice 1 2 Šroub: M5 17,5 mm M5 12,5 mm (XTR) Pozn.: Dbejte na správnou orientaci matice. Při našroubování opačným směrem by nebylo možné páku spolehlivě upevnit na řídítka a mohlo by dojít k poškození. A-2 Brzdovou páku dotáhněte na řídítkách imbus klíčem 4 mm. Imbus klíč 4 mm 4,0 Nm * XTR: 3,0 Nm 8

9 V případě B, C B-1 Díl 1 vsaďte do otvoru v držáku brzdové páky, 2 vsaďte ze strany do otvoru pro matici v díle 1 a dotáhněte imbus klíčem 2 mm. Poté do řadící jednotky vsaďte šroub 3. C-1 Upevněte příslušným šroubem a maticí. Matice Šroub (malý) Matice Šroub 1 2 Šroub 1,0 Nm B-2 / C-2 Imbus klíčem 3 mm upevněte jednotku šroubem a maticí na držák brzdové páky. Imbus klíč 3 mm 4,0 Nm * XTR: 3,0 Nm 3. Brzdovou páku dotáhněte na řídítkách imbus klíčem 4 mm. Imbus klíč 4 mm Utahovací moment brzdové páky: 6,0-8,0 Nm * BL-M987: 4,0-6,0 Nm Polohu řadicí páčky lze upravit přesunutím vlevo nebo vpravo. * SL-M610-I nemá nastavitelnou polohu řadicí páčky. Klíč 7 mm nebo imbus klíč 4 mm 2,5 Nm 9

10 Nahrazení běžného způsobu upevnění systémem I-Spec * Vyobrazena jednotka pro řazení vzadu. Stejně postupujte u přední jednotky. XTR / SAINT / DEORE XT * Pro sady SLX a DEORE nejsou vyměnitelné komponenty s I-spec. < Demontáž > < Montáž > Upevňovací šroub (M5 x 9,5 mm) Upevňovací šroub (M5 x 9,5 mm) Imbus klíč 4 mm Klíč 7 mm nebo imbus klíč 4 mm 2,5 Nm Podložka Nastavovací šroub Podložka SM-SL98-A SM-SL98-B Nastavovací šroub Šrouby upevňující řadící jednotku (malé) Pozn.: Tento šroub nepovolujte. Šroubovák vel. 1 0,08 Nm Šrouby upevňující řadící jednotku (velké) Šroubovák vel. 1 0,15 Nm < Demontáž > 1. Uvolněte upevňovací šroub (matici) lanka na přesmykači nebo zadním měniči a lanko z řadící jednotky vytáhněte stejným způsobem jako při montáži lanka. 2. Uvolněte nastavovací šroub. 3. Nejprve vyšroubujte spojovací svorník jednotky < Montáž > 1. Při montáži vsaďte řadící jednotku do těla objímky (SM-SL98-B, SM-SL98-A) a upevněte ji příslušnými šrouby. 2. Navlečte podložku a zašroubujte upevňovací šroub. 3. Našroubujte nastavovací šroub. 4. Podle vyobrazení vyšroubujte čtyři šrouby upevňující řadící jednotku a vyjměte jí. 10

11 ÚDRŽBA Výměna lanka * Pokyny pro montáž a nezbytné nastavení zadního měniče jsou uvedeny v oddíle Nastavení SIS ve Všeobecných pokynech. Přehled doporučených lanek Určení Sada Bowden MTB/ Trekking Materiál lanka XTR OT-SP41 SIL-TEC SAINT OT-SP41 Nerez ocel DEORE XT OT-SP41 Nerez ocel DEORE XT OT-SP41 Nerez ocel SLX OT-SP41 Nerez ocel ZEE OT-SP41 Nerez ocel ALIVIO OT-SP40 Ocel ACERA OT-SP40 Ocel ALTUS OT-SP40 Ocel Určení Sada Bowden SILNIČNÍ Tiagra (sada 4700) OT-SP41 Materiál lanka OPTISLICK Tiagra OT-SP41 Nerez ocel SORA OT-SP41 Nerez ocel Claris OT-SP41 Nerez ocel Nepatřící do sad OT-SP41 Nerez ocel MTB / Trekking Při použití měniče módu <Pro přední> Přepínač režimů otočte do polohy 3x (režim pro trojpřevodník) a zkontrolujte zda je zařazen nejnižší stupeň. Pákou (B) přeřaďte nejméně dvakrát, aby byla řadící jednotka na nejnižším stupni. Odstraňte krytku koncovky a navlékněte lanko. < XTR / DEORE XT > < SLX / DEORE> Měnič módu Přepínač režimů Detail konvertoru Pozn.: Při otáčení nepoužívejte přílišnou sílu. Mohlo by dojít k jeho prasknutí. Předchozí Přepínač režimů B A Nový Páka (B) Lanko Krytka koncovky 11

12 2. Pákou (A) přeřaďte do střední polohy. Přepínač módu otočte do polohy 2x (dvojpřevodník). * Pro DF-M677/FD-M617/FD-M618 není nutné konvertor přepínat. < XTR / DEORE XT > < SLX / DEORE> Páka (A) Měnič módu Přepínač režimů Pozn.: V poloze nejnižšího stupně nelze přepínačem režimu otočit. Před otočením přepínače přeřaďte pákou (A) jednou nebo vícekrát. Přepínačem neotáčejte silou, mohl by prasknout. 2 x 10 stupňů FD-M677 FD-M617 FD-M618 FD-M675 FD-M676 FD-M615 FD-M616 Předchozí Detail konvertoru Přepínač režimů B A Nový Polohy konvertoru režimů na řadící jednotce B B A A 3. Podle vyobrazení zašroubujte krytku koncovky lanka až nadoraz. Nesnažte se otáčet dál, mohlo by dojít k poškození závitu. Krytka koncovky 12

13 Přepínač režimů otočte do polohy 3x (režim pro trojpřevodník) a zkontrolujte zda je zařazen nejnižší stupeň. Pákou (B) přeřaďte nejméně dvakrát, aby byla řadící jednotka na nejnižším stupni. Odstraňte krytku koncovky a navlékněte lanko. * SL-T780 / SL-T670 nejsou vybaveny měničem režimů. Přeřaďte na nejlehčí převod. < XTR / DEORE XT > < SLX / DEORE> Měnič módu Přepínač režimů Detail konvertoru Pozn.: A Při otáčení nepoužívejte přílišnou sílu. Mohlo by dojít k jeho prasknutí. Přepínač režimů Předchozí Nový Páka (B) Lanko Krytka koncovky Krytka koncovky 2. Podle vyobrazení zašroubujte krytku koncovky lanka až nadoraz. Nesnažte se otáčet dál, mohlo by dojít k poškození závitu.t 13 B

14 <Pro zadní> 1. Pákou (B) přeřaďte alespoň 9x, aby byla řadící jednotka na nejvyšším stupni. Odstraňte krytku koncovky a navlékněte lanko. Lanko Krytka koncovky Páka (B) 2. Podle vyobrazení zašroubujte krytku koncovky lanka až nadoraz. Nepokoušejte se ji utáhnout více, mohlo by dojít k poškození závitu. Krytka koncovky 14

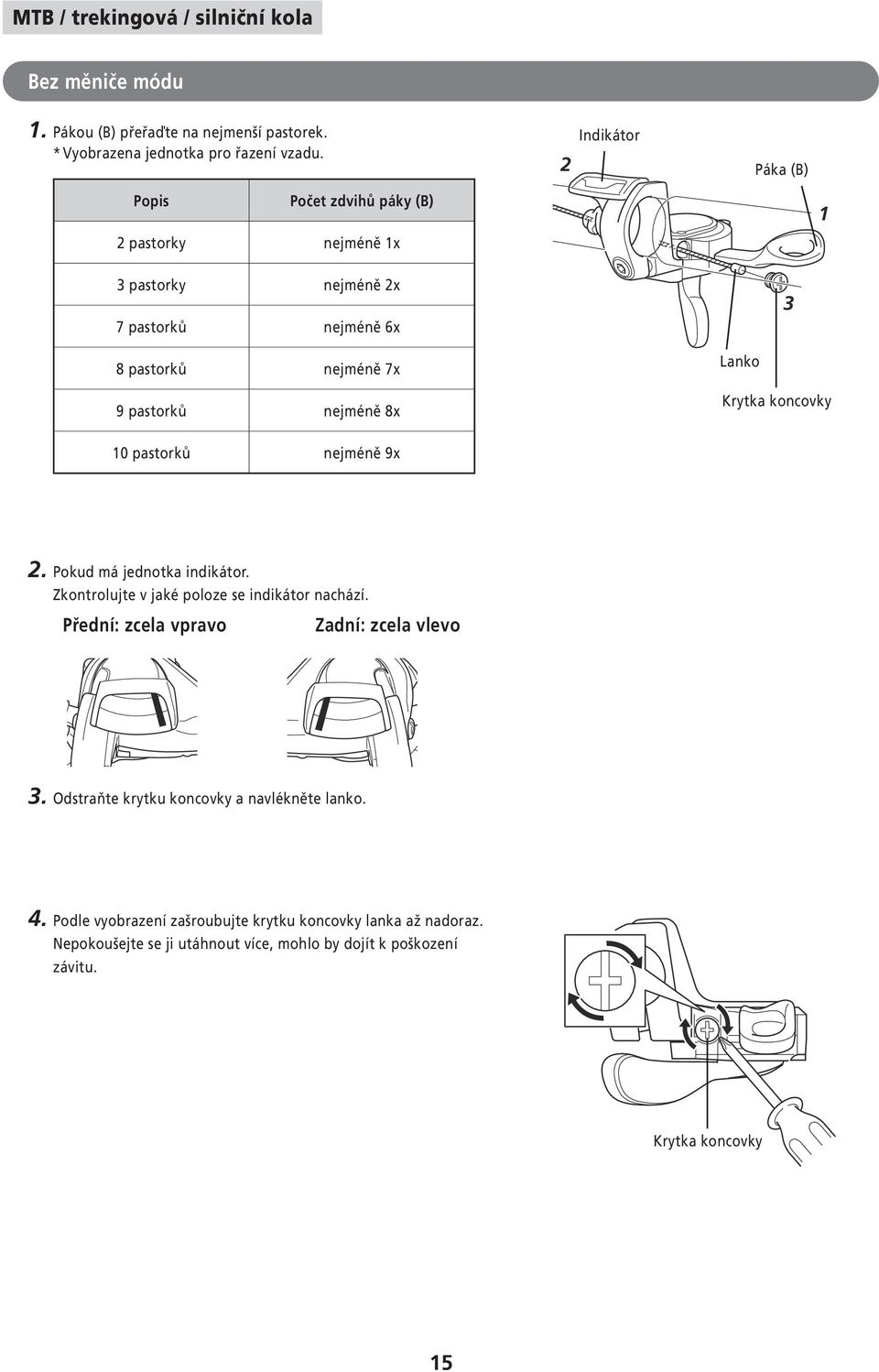

15 MTB / trekingová / silniční kola Bez měniče módu 1. Pákou (B) přeřaďte na nejmenší pastorek. * Vyobrazena jednotka pro řazení vzadu. Indikátor 2 Páka (B) Popis Počet zdvihů páky (B) 2 pastorky nejméně 1x 1 3 pastorky nejméně 2x 7 pastorků nejméně 6x 3 8 pastorků nejméně 7x 9 pastorků nejméně 8x Lanko Krytka koncovky 10 pastorků nejméně 9x 2. Pokud má jednotka indikátor. Zkontrolujte v jaké poloze se indikátor nachází. Přední: zcela vpravo Zadní: zcela vlevo 3. Odstraňte krytku koncovky a navlékněte lanko. 4. Podle vyobrazení zašroubujte krytku koncovky lanka až nadoraz. Nepokoušejte se ji utáhnout více, mohlo by dojít k poškození závitu. Krytka koncovky 15

16 Výměna a sestavení indikátoru * Demontáž a sestavení indikátoru provádějte pouze při výměně indikátoru. MTB / Trekking SLX / DEORE XT / DEORE LX Pozn.: Pokud je přední jednotka vybavena přepínačem režimů, před výměnou indikátoru nejprve přepněte do režimu trojpřevodníku. Pokud by výměna proběhla v režimu dvojpřevodníku, mohlo by dojít k poškození indikátoru. Pokud budete po výměně používat režim dvojpřevodníku, přepínač vraťte do polohy 2x. Výměna indikátoru * Vyobrazena jednotka pro řazení vpředu. < Demontáž > < Montáž > Šroubovák vel. 1 0,15 Nm (b) (a) Šrouby upevňující indikátor Páka (B) Páka (B) Přední Zadní Výstupek Obr. 1 < Demontáž > 1. Pákou (B) přeřaďte nejméně 3x (nejméně 9x pro zadní měnič). 2. Vyšroubujte šrouby (a) a (b), upevňující indikátor a vykloněním vzhůru a vysunutím uvolněte výstupek podle vyobrazení. Poté indikátor vyjměte. * Nepomíchejte šrouby (A) a (b). Smíchání by mohlo způsobit poškození. < Montáž > 1. Pákou (B) přeřaďte nejméně 3x (nejméně 9x pro zadní měnič). 2. Zkontrolujte v jaké poloze se indikátor nachází. (Obr. 1) 3. Při montáži nejprve usaďte výstupek a poté dotáhněte upevňovací šrouby (a) a (b). 4. Zkontrolujte funkčnost indikátoru. Pokud indikátor nefunguje správně, opakujte postup se zvláštní pozorností na body 1 a 2. 16

17 Sestavení bez indikátoru (kryt je dodáván zvlášť) Po demontování indikátoru upevněte kryt (dodáván samostatně) zasunutím výstupku a poté dotažením upevňovacího šroubu (a). (a) Šroubovák vel. 1 0,15 Nm Výstupek 17

18 DEORE * Vyobrazena jednotka pro řazení vzadu. <Demontáž / Montáž> 0,5 Nm Výstupek Páka (B) 0,15 Nm 0,1 Nm < Demontáž > 1. Vyšroubujte čtyři upevňovací šrouby indikátoru. < Montáž > 1. Pákou (B) přeřaďte na nejmenší pastorek. Popis Počet zdvihů páky (B) 2 pastorky nejméně 1x 3 pastorky nejméně 2x 7 pastorků nejméně 6x 8 pastorků nejméně 7x 9 pastorků nejméně 8x 10 pastorků nejméně 9x 2. Zkontrolujte v jaké poloze se indikátor nachází. Přední: zcela vpravo Zadní: zcela vlevo 3. Při montáži nejprve usaďte výstupek a poté dotáhněte čtyři upevňovací šrouby. 4. Zkontrolujte funkčnost indikátoru. Pokud indikátor nefunguje správně, opakujte postup se zvláštní pozorností na body 1, 2 a 3. 18

19 ALIVIO / ACERA / ALTUS * Vyobrazena jednotka pro řazení vzadu. <Demontáž / Montáž> < ALIVIO / ACERA > < ALTUS > * V závislosti na provedení nemusí být indikátor demontovatelný. Šrouby upevňující indikátor Indikační jednotka Výstupek Indikační jednotka Páka (B) Šroubovák vel. 2 Šrouby upevňující indikátor ALIVIO / ACERA Utahovací moment ALTUS Dlouhý Krátký 0,3-0,6 Nm 0,2-0,4 Nm 0,2-0,5 Nm < Demontáž > 1. Vyšroubujte oba upevňovací šrouby indikátoru. < Montáž > 1. Pákou (B) přeřaďte na nejmenší pastorek. Popis Počet zdvihů páky (B) 2 pastorky nejméně 1x 3 pastorky nejméně 2x 6 pastorků nejméně 5x 7 pastorků nejméně 6x 8 pastorků nejméně 7x 9 pastorků nejméně 8x 2. Zkontrolujte v jaké poloze se indikátor nachází. Přední: zcela vpravo Zadní: zcela vlevo 3. Při montáži nejprve usaďte výstupek a poté dotáhněte dva upevňovací šrouby. 4. Zkontrolujte funkčnost indikátoru. Pokud indikátor nefunguje správně, opakujte postup se zvláštní pozorností na body 1, 2 a 3. 19

20 SILNIČNÍ Tiagra / SL-R460 * Vyobrazena jednotka pro řazení vzadu. < Demontáž > 1. Vyšroubujte oba upevňovací šrouby indikátoru. 2. Indikátor otočte doprava podle vyobrazení a poté vytáhněte vzhůru. (Pro přední: Otáčejte proti směru hodinových ruček.) Šrouby upevňující indikátor Indikační jednotka < Montáž > 1. Pákou (B) přeřaďte na nejmenší pastorek. Popis Počet zdvihů páky (B) Výstupky 2 pastorky nejméně 1x 3 pastorky nejméně 2x 10 pastorků nejméně 9x Čep Otvor navíjecí kladky 2. Zkontrolujte v jaké poloze se indikátor nachází. Přední: zcela vpravo Zadní: zcela vlevo 3. Tyčku na spodní straně indikátoru naveďte do otvoru navíjecí kladky a indikátor usaďte tak, aby dvojice výstupků byla zarovnána se značkami Δ na těle řadící jednotky. 4. Podle vyobrazení pootočte indikátor proti směru hodinových ruček. (Pro přední: Otáčejte ve směru hodinových ruček.) 5. Indikátor připevněte dvěma upevňovacími šrouby. 0,14 Nm 6. Zkontrolujte funkčnost indikátoru. Pokud indikátor nefunguje správně, opakujte postup se zvláštní pozorností na body 1, 2 a 3. 20

21 SORA / Claris / SL-R350 / SL-R353 * Vyobrazena jednotka pro řazení vzadu. <Demontáž / Montáž> Šroubovák vel. 2 0,2-0,5 Nm Šrouby upevňující indikátor 4 mm 8 mm Indikační jednotka Výstupek Páka (B) < Demontáž > 1. Vyšroubujte oba upevňovací šrouby indikátoru. < Montáž > 1. Pákou (B) přeřaďte na nejmenší pastorek. Popis Počet zdvihů páky (B) 2. pastorky nejméně 1x 3 pastorky nejméně 2x 6 pastorků nejméně 5x 7 pastorků nejméně 6x 8 pastorků nejméně 7x 9 pastorků nejméně 8x 2. Zkontrolujte v jaké poloze se indikátor nachází. Přední: zcela vpravo Zadní: zcela vlevo 3. Při montáži nejprve usaďte výstupek a poté dotáhněte dva upevňovací šrouby. 4. Zkontrolujte funkčnost indikátoru. Pokud indikátor nefunguje správně, opakujte postup se zvláštní pozorností na body 1, 2 a 3. 21

22 Výměna řadící jednotky Demontáž a montáž by měla být prováděna pouze při vyjímání, nebo výměně řadící jednotky. MTB / Trekking XTR / SAINT / DEORE XT * Vyobrazena jednotka pro řazení vzadu. Stejně postupujte u přední jednotky. Spojovací šroub jednotky Běžné provedení imbus klíč 4 mm I-spec Klíč 7 mm nebo imbus klíč 4 mm Běžné upevnění 2,5 Nm I-spec Podložka SM-SL98-B Nastavovací šroub Držák Podložka Nastavovací šroub Šrouby upevňující řadící jednotku (malé) Šroubovák vel. 1 Šrouby upevňující řadící jednotku (velké) Šroubovák vel. 1 0,08 Nm 0,15 Nm 1. Uvolněte upevňovací šroub (matici) lanka na přesmykači nebo zadním měniči a lanko z řadící jednotky vytáhněte stejným způsobem jako při montáži lanka. 2. Uvolněte nastavovací šroub. 3. Nejprve vyšroubujte spojovací svorník jednotky 4. Podle vyobrazení vyšroubujte čtyři šrouby upevňující řadící jednotku a vyjměte jí. 5. Při montáži vsaďte řadící jednotku do těla brzdové páky a upevněte ji příslušnými šrouby. 6. Navlečte podložku a zašroubujte upevňovací šroub. 7. Našroubujte nastavovací šroub. 22

23 DEORE XT (trekingová sada) Upevňovací šroub (M5 x 9,5 mm) Imbus klíč 4 mm A Šrouby upevňující řadící jednotku (malé) B Šrouby upevňující řadící jednotku (velké) C Šrouby upevňující řadící jednotku (velké) Podložka šroubu M5 Plát s čepem 2,5 Nm Nastavovací šroub Šroubovák vel. 1 A 0,08 Nm Šroubovák vel. 2 Šroubovák vel. 1 0,5 Nm C B 0,15 Nm 1. Uvolněte upevňovací šroub (matici) lanka na přesmykači nebo zadním měniči a lanko z řadící jednotky vytáhněte stejným způsobem jako při montáži lanka. 2. Indikátor demontujte podle postupu uvedeného v oddíle Výměna indikátoru. 3. Uvolněte nastavovací šroub. 4. Uvolněte upevňovací šroub. 5. Podle vyobrazení vyšroubujte čtyři šrouby upevňující řadící jednotku a vyjměte jí. * Dbejte aby nedošlo k záměně šroubů A, B a C. 6. Z řadící jednotky vyjměte plát s čepem. < Montáž > 1. Plát s čepem nasaďte do nově sestavované řadící jednotky. * Podle vyobrazení vsaďte vyčnívající čep do otvoru řadící jednotky. Plát s čepem 2. Řadící jednotku vsaďte do těla brzdové páky a upevněte ji příslušnými šrouby. * Před zašroubováním šroubů vložte podložku šroubu M5. 3. Dotáhněte upevňovací šroub. 4. Našroubujte nastavovací šroub. 5. Indikátor připevněte podle postupu uvedeného v oddíle " Výměna indikátoru". 23

24 SILNIČNÍ Tiagra / SL-R460 Šroub upevňující řadící jednotku (malý) 0,08 Nm Šroub upevňující řadící jednotku (velký) 0,14 Nm 1. Uvolněte upevňovací šroub (matici) lanka na přesmykači nebo zadním měniči a lanko z řadící jednotky vytáhněte stejným způsobem jako při montáži lanka. 2. Indikátor demontujte podle postupu uvedeného v oddíle Výměna a montáž indikátoru. 3. Podle vyobrazení vyšroubujte čtyři šrouby upevňující řadící jednotku a vyjměte jí. 4. Řadící jednotku vsaďte do těla brzdové páky a upevněte ji příslušnými šrouby. 5. Indikátor připevněte podle postupu uvedeného v oddíle Výměna a montáž indikátoru. 24

25 Výměna krytu MTB ALIVIO / ACERA / ALTUS <ALIVIO/ ACERA> Šroubovák vel. 1 0,1-0,3 Nm <ALTUS> Šroubovák vel. 1 0,2-0,5 Nm Upevňovací šroub krytu SILNIČNÍ SORA / Claris / SL-R350 / SL-R353 Šroubovák vel. 1 0,1-0,3 Nm Upevňovací šroub krytu 25

26 Upozornění: Dalším vývojem může dojít ke změně specifikací bez upozornění. (Czech)
