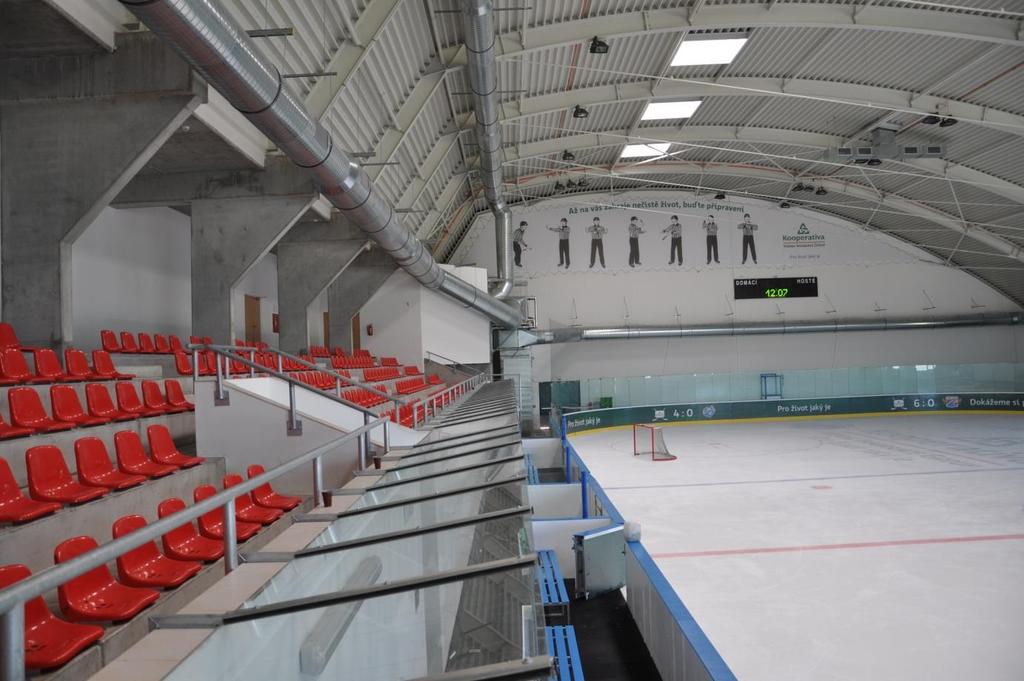

1 Komplexní technologický systém pro zimní stadiony Technologie ledové plochy a chladicí zařízení

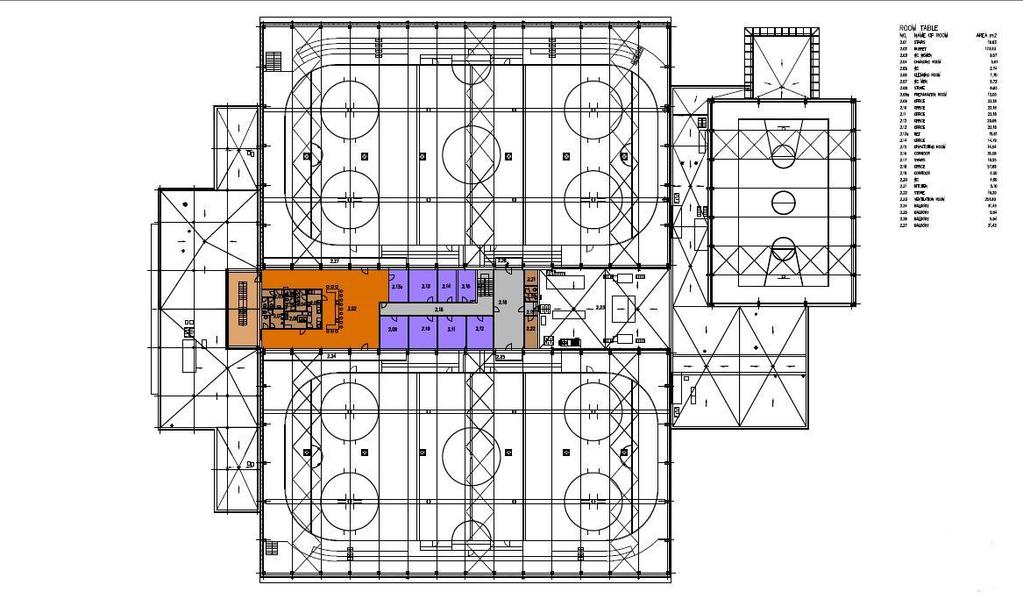

2 Vážení zákazníci, dovolujeme si Vám představit společnost H+H Technika, spol. s r.o. a předložit komplexní technickou nabídku technologický systém chlazení zimních stadionů. Zimní stadion nabízí vynikající podmínky pro tréninky hobby týmů, pořádání hokejových soutěží, volné bruslení, diskotéky na ledě, hokejové turnaje a kempy, školičky bruslení pro děti a mládež. Pro sportovce hráče jsou k dispozici trvalé šatny. K pořádání soutěží mezinárodních týmů jsou k dispozici i dvě speciální hokejové šatny, které svou velikostí a zázemím odpovídají mezinárodním standardům. Zimní stadiony mohou návštěvníkům nabídnout další aktivity: prodejnu hokejového vybavení, bruslí, dresů, a také další služby spojené s provozem zimního stadionu. Vedle ledových ploch budou moci návštěvníci využít i nabídky rychlého občerstvení na bruslích, další doprovodné služby, které souvisejí s volnočasovými aktivitami, odpočinkem a relaxací - restaurace se zaskleným výhledem na obě ledové plochy. Komplexní technologický systém pro zimní stadiony nabízený naším sdružením zahrnuje: 1) Chlazení ledu a udržení jeho vysoké kvality pro ledovou plochu i za extrémních venkovních teplot ( 35 C 60% rel.vlhlkost) - platí pro uzavřenou a izolovanou halu. 2) Chlazení betonové desky ledové plochy prostřednictvím ekologické nemrznoucí směsi s vynikajícími termodynamickými vlastnostmi a trubním systémem pro homogenní teplotu povrchu chlazené desky. 3) Úpravu vody pro prvotní výrobu ledu, tání ledové tříště, sněžné jámy a opětovné využití vody vzniklé táním ledové tříště pro úpravu ledové plochy (voda je pouze změkčována a jsou do ní následně přidávány bakterie pro tvorbu krystalizačních jader a urychlení přeměny vody v led). 4) Ohřev teplé užitkové vody pro zázemí stadionu a temperování prostoru haly s ledovou plochou pomocí odpadního tepla. 5) Automatický chod výše uvedených technologických zařízení a jejich ovládání pomocí dispečerského stanoviště na PC. 6) Vypracování projektové dokumentace souvisejících profesí s instalací technologických zařízení a koordinace s navazujícími profesemi zejména stavební části. 2/17

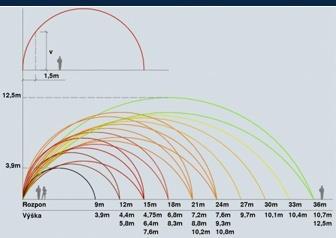

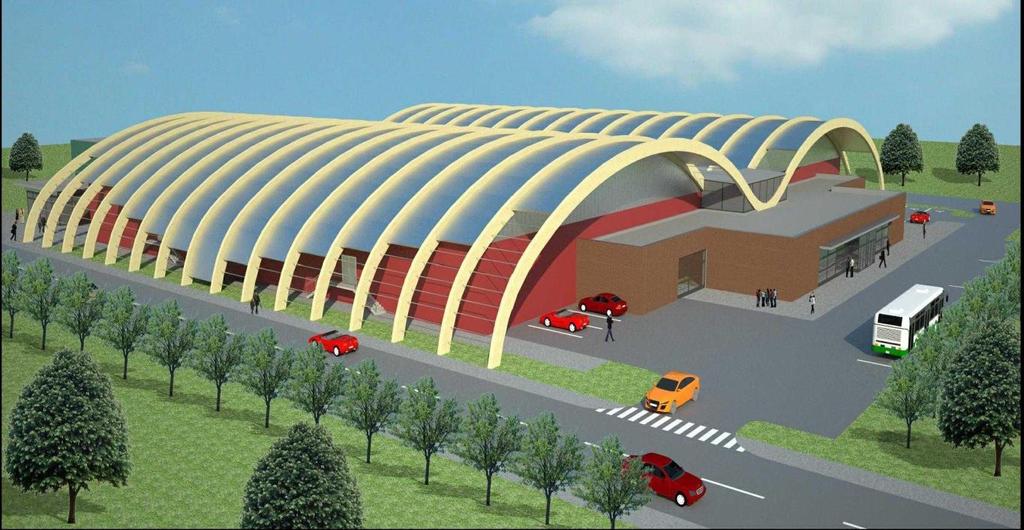

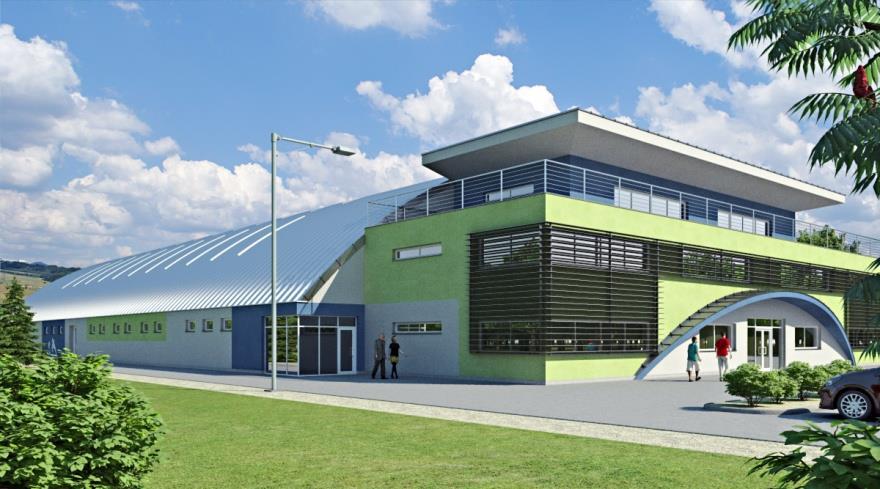

3 Provedení jednotlivých technologických celků: 1. Technologie haly Unikátní kanadská technologie umožňuje vyrobit oblouk o rozponech od 9 m do 36 m. Haly nabízíme v 20 různých variantách šířky a výšky. Konstrukce nosná konstrukce a opláštění v jednom Základní díl stavebního systému ve tvaru W je vyroben ze zinkového plechu o tloušťce od 0,8 mm do 2 mm podle rozponu a sněhové oblasti. Všechny standardně dodávané haly jsou bez opěrné konstrukce. Nosnost je vytvořena příčným a podélným tvarováním základního dílu. Konstrukce je odolná vůči zemětřesení o síle až 7 stupňů Richterovy stupnice. Doprava na jedné paletě více než 100 m2 podlažní plochy haly Haly se dodávají na stavbu ve svazcích na paletách. Jediným nákladním automobilem s návěsem nebo přepravním kontejnerem je možné dopravit kompletní materiál na stavbu haly. Montáž montáž haly do několika dní Haly je možné postavit na předem připravené železobetonové desce tloušťky cca 150 mm bez použití základových pásů. Ochrana a izolace spolehlivá za každých podmínek Samonosná oblouková konstrukce haly plnohodnotně nahrazuje funkci střešního pláště. Haly je možné zateplit jakýmkoli zateplovacím systémem podle požadavků. Zvýšenou požární odolnost lze dosáhnout přidáním zateplovacího systému nebo přidáním dodatečné konstrukce. 3/17

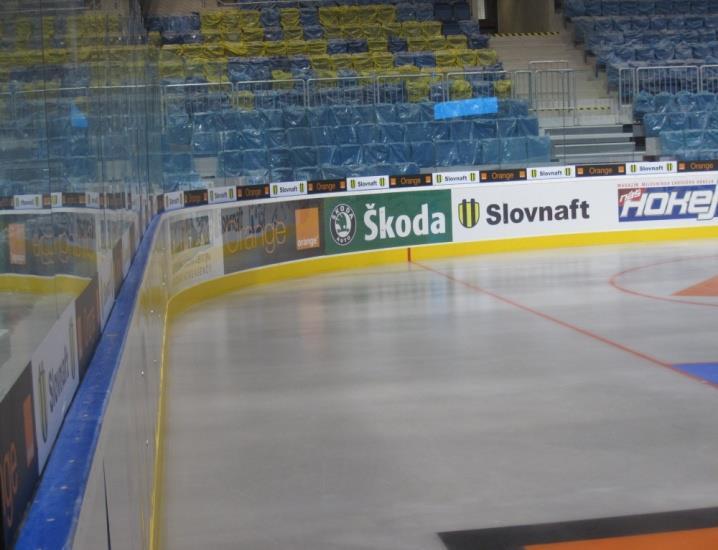

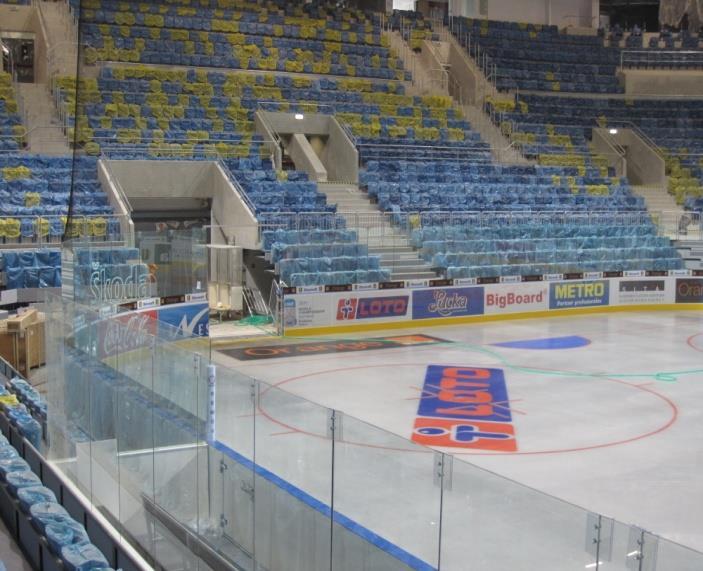

4 2. Vybavení ledové plochy mantinely, reklamy Mantinely Mantinel je vytvořen jako skládaná konstrukce z panelů délkového modulu 3m a obloukových modulů. Díly jsou osazeny plastovým obložením pro jednoduché a rychlé uchycení reklamy, madlem a ochrannou okopovou lištou. Vlastní mantinel je vyroben z jäklů 40 a 40 x 20 mm. Technické parametry: Rozměr ledové plochy : 58 x 28 m Rádius oblouků : 9 m Výška hrazení od povrchu betonové plochy : 1210 mm Modul jednotlivých dílů : 3000/2760 mm Vrata pro rolbu (1 kus) : 3000 mm Vrátka pro HL a TL (6 kusů) : 900 mm Celková délka hrazení : 180 bm Povrch. úprava nosné konstrukce - žárové pozinkování Spojovací materiál - galvanicky pozinkovaný Obložení ze strany ledové plochy - desky z vysoce odolného a houževnatého plastu PE-HD s UV stabilizací bílé barvy tl. 8 mm. Madlo polyetylén HMW-PE probarvení v celé síle. Provedení ochranného pásu hrazení pro lední hokej určují pravidla. Krytí reklam na mantinelu Protože je nutné zaručit výbornou čitelnost reklam, odolnost vůči nárazům kotouče, bruslí, holí apod., je nutno nasadit vysoce odolný plast polykarbonát tloušťky 3 mm Ochranná skla Používáme kalené bezpečnostní sklo vetknuté do horní části mantinelu. Ve volné horní části skel jsou tato navzájem propojena pomocí speciálních svorek. Zasklení je po celém obvodu mantinelů s výjimkou střídaček, kde zasklení není. Nepraská do ostrých hran (sníženo riziko poranění). Technické parametry: výška skla nad madlem mantinelu - v prostoru za brankami a v obloucích 1600/1700 mm tloušťka skla 12 mm - skla na rovných stranách 800 / 900 mm tloušťka skla 12 mm 4/17

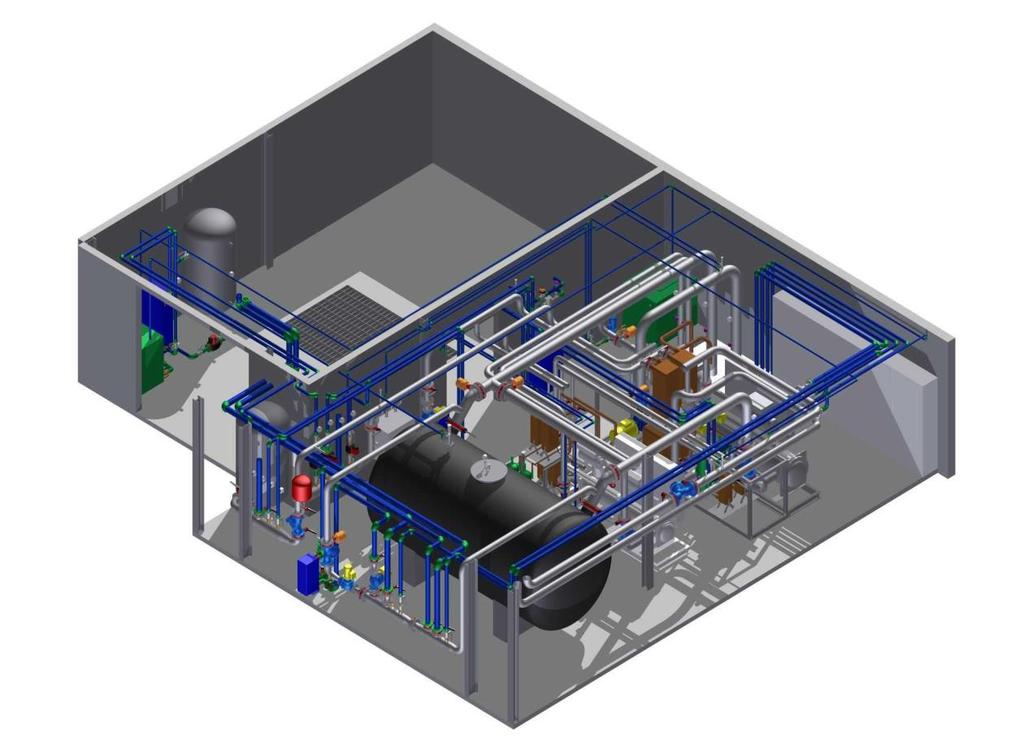

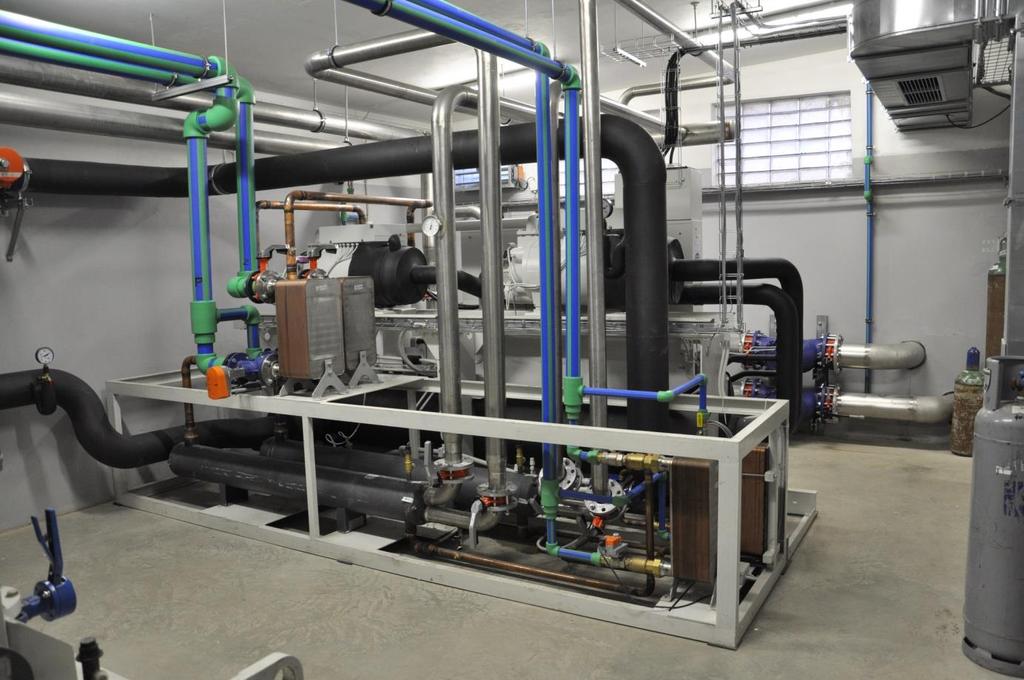

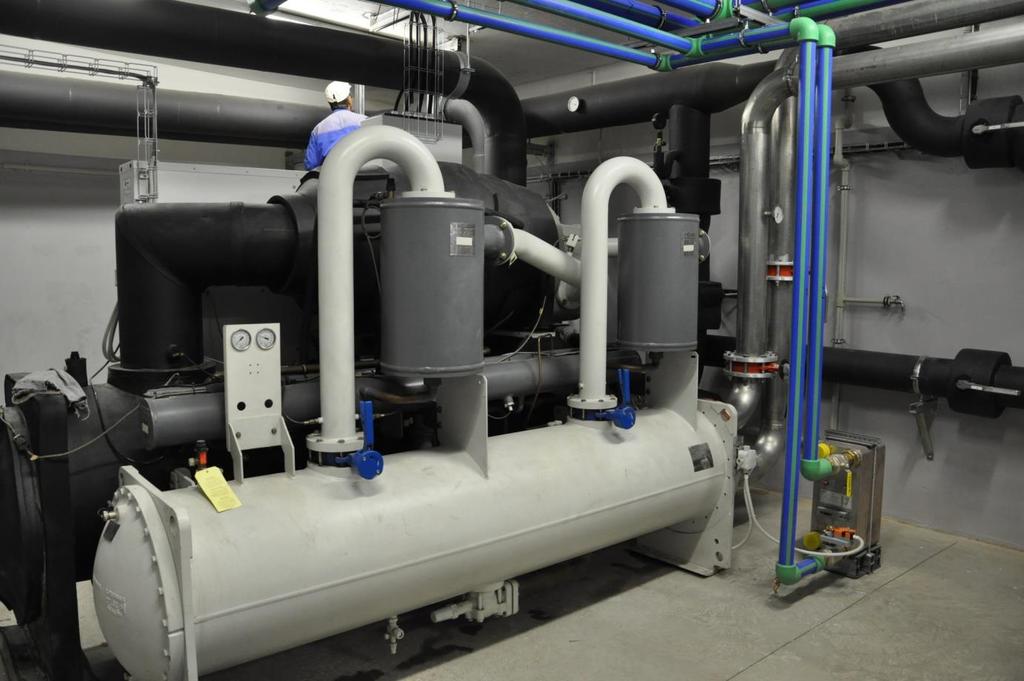

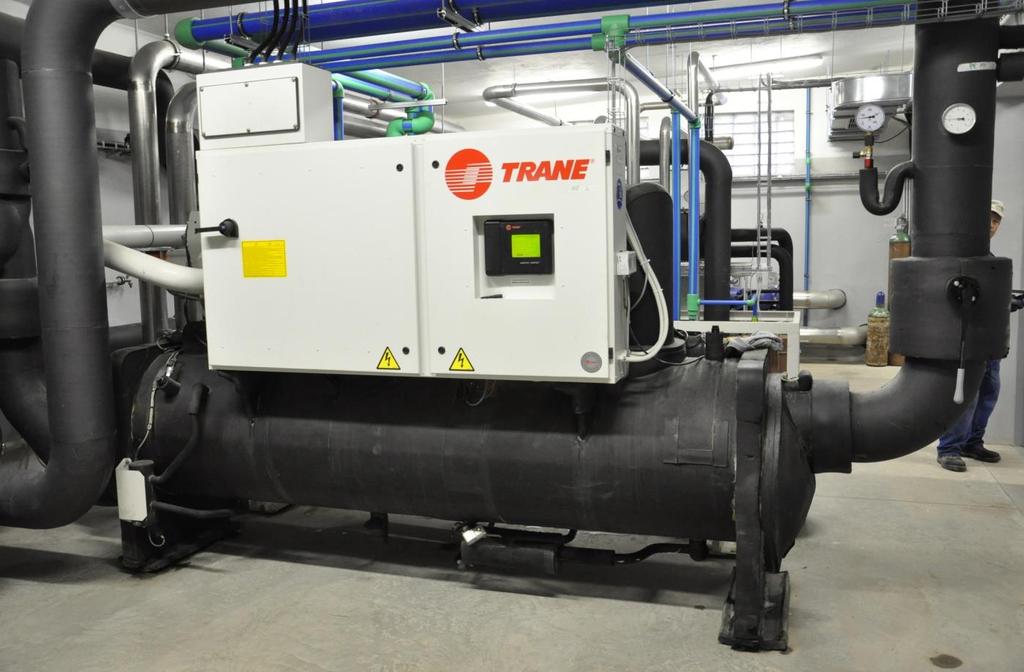

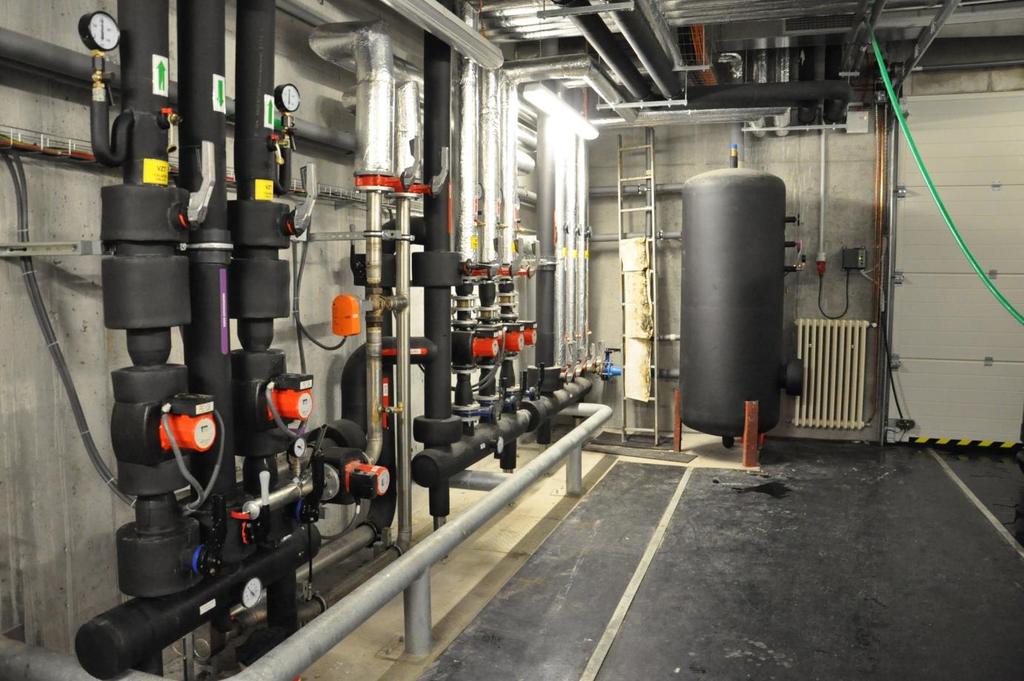

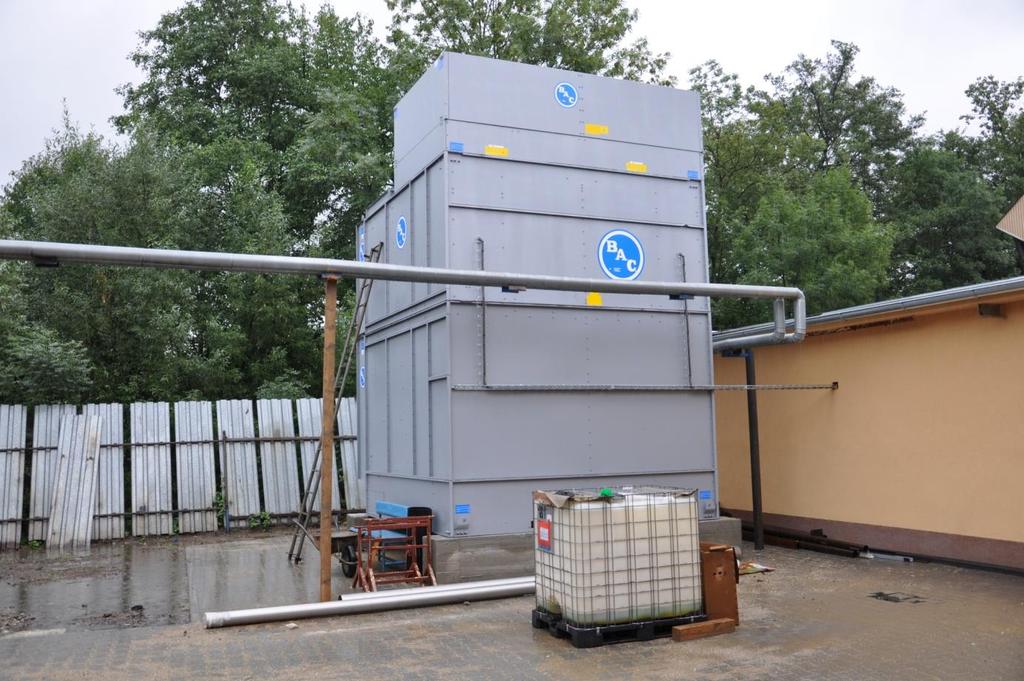

5 3. Strojovna chlazení nepřímý chladicí systém bez použití čpavku náplň ekologického a bezpečného chladiva R 134 A v množství pouze 90 kg. Celkový chladicí výkon je rozdělen do dvou nezávislých strojů osazených vždy dvěma polohermetickými šroubovými kompresory ve dvou nezávislých chladicích okruzích. Odvod přebytečného kondenzačního tepla pomocí uzavřené chladicí věže Oba chladicí stroje jsou osazeny systémem pro využití odpadního tepla. Odpadní teplo je využíváno pro tání ledové tříště (podchlazovače chladiva - rekuperace chladu z ledové tříště zpět do chladicího cyklu), dále ohřev vody pro rolbu, ohřev TUV, ohřev topné vody a vyhřívání podloží ledových ploch. Zcela bezobslužný automatický chod dle požadované teploty ledu. Rozhraní dodávky: Stavebně dokončený vymezený prostor strojovny chlazení; Silový přívod el. energie do strojovny chlazení o soudobém příkonu 130 kw; Přívod studené pitné vody- množství 2,3 m 3 /h; Stavebně způsobilý prostor pro umístění chladicí věže vně objektu. 5/17

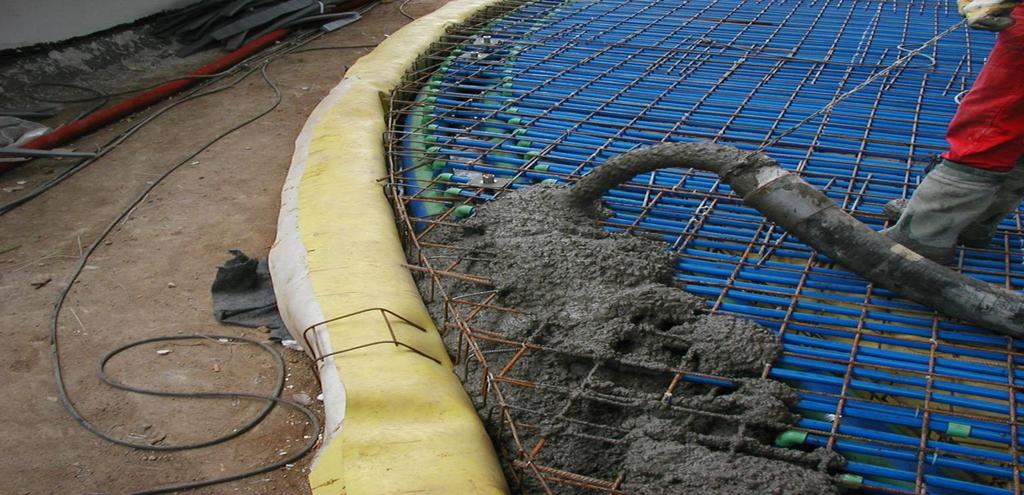

6 4. Provedení a skladba ledové plochy Chlazená deska s plastovou trubkovnicí chlazení z materiálu PP-R, včetně integrovaného rozdělovače a sběrače chlazení v ledové ploše oboustranně armovaná tl. 130 mm (není třeba žádný rozvodný kanál u ledové plochy). Chlazení desky je podélně rozděleno na dva nezávislé okruhy (pravá a levá polovina) umožňující přesné a homogenní dodržování teploty ledu. Kluzná vrstva 8 mm (2 x Folie SIKA Tunel+Junifol). Geotextílie 200 g/m 2. Teplená izolace 2x křížená vrstva 100 mm. Geotextílie 200 g/m 2. Parozábrana 5 mm (alubitumenový pás). Vyrovnávací nosná vrstva s trubkovnicí pro vyhřívání podloží ledové plochy 60mm. Součástí dodávky ledové plochy je i provedení dilatační spáry mezi chlazenou deskou ledové plochy a obrubníkem ledové plochy. Rozhraní dodávky: Základové deska vybetonovaná na zhutněné podloží specifikovaném profilu; Hraniční obrubník ledové plochy; Připojovací šachta vstupu chladiva do ledové plochy; Pískové lože pro ukládku předizolovaného propojovacího potrubí mezi strojovnou chlazení a napojením ledové plochy. 6/17

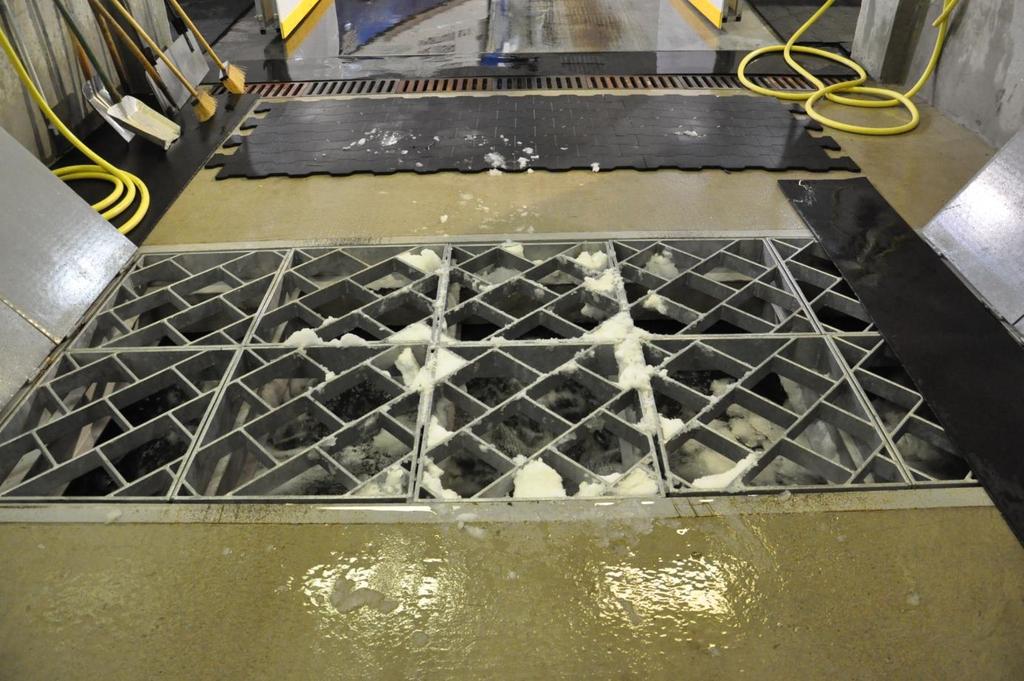

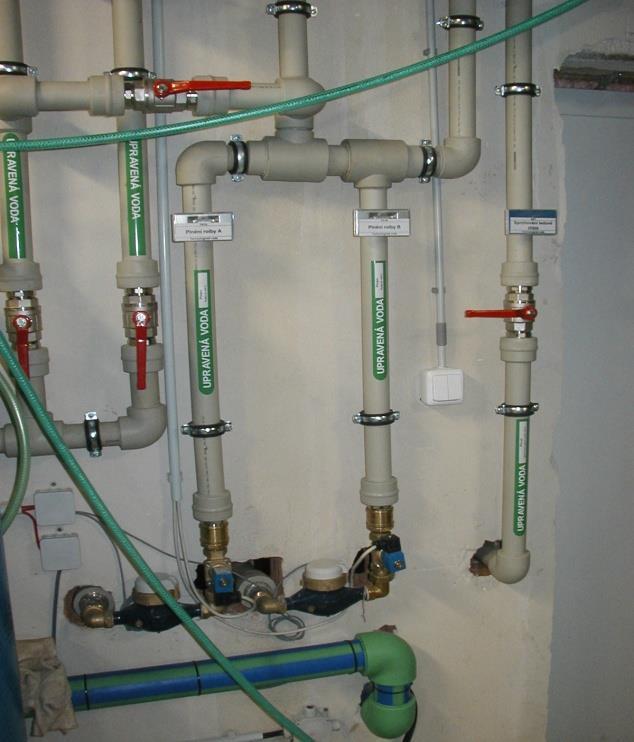

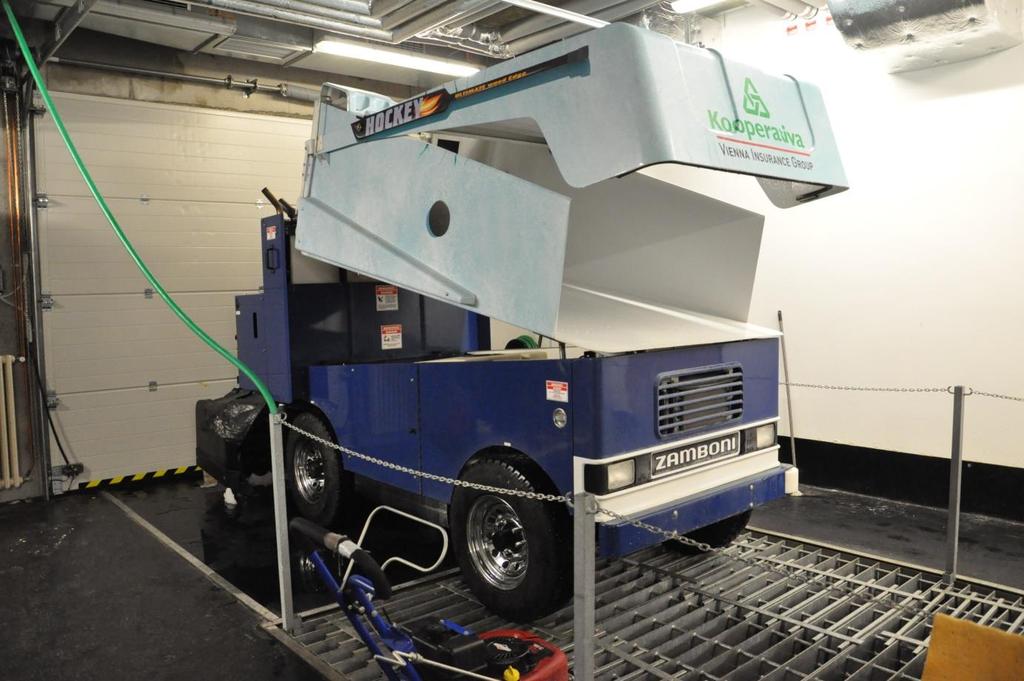

7 5. Technologie sněžné jámy; úprava vody pro výrobu ledu a jeho následnou údržbu k tání ledové tříště je využito odpadního tepla z chlazení (podchlazovaní kapalného chladiva); voda vzniklá táním ledové tříště je čerpaná soustavou dvou filtrů a zbavena nečistot. Následně je čerpána do beztlaké zásobní nádrže, kde je ohřáta odpadním teplem na teplotu 45 C a následně využita pro rolbu na úpravu povrchu ledové plochy a tání ledové tříště ve sněžné jámě. Voda pro prvotní tvorbu ledu a plnění do rolby je upravována bakteriemi za účelem snížení energetických nároků na chlazení ledu a zvýšení kvality ledu (větší tvrdost, nižší štípavost). Veškerá voda vstupující do systému výroby a úpravy ledu je změkčována pomocí katexových filtrů. Využitím vody vzniklé táním ledové tříště pro opětovnou úpravu povrchu ledové plochy sníží provozní náklady na pitnou vodu min o 800 Kč za den tj. cca ,-Kč za provozní rok (260 provozních dnů). Použitím bakterií se sníží náklady na chlazení ledu o cca 10% při započtení nákladů na jejich pořízení a dávkování. Zároveň se zvýší kvalita ledu co do houževnatosti a snížené štípavosti-menší množství sněhu na ledové ploše. Rozhraní dodávky: Stavebně dokončená sněžná jáma a prostor pro rolbu. Technologie sněžné jámy Automatické plnění vody do rolby 7/17

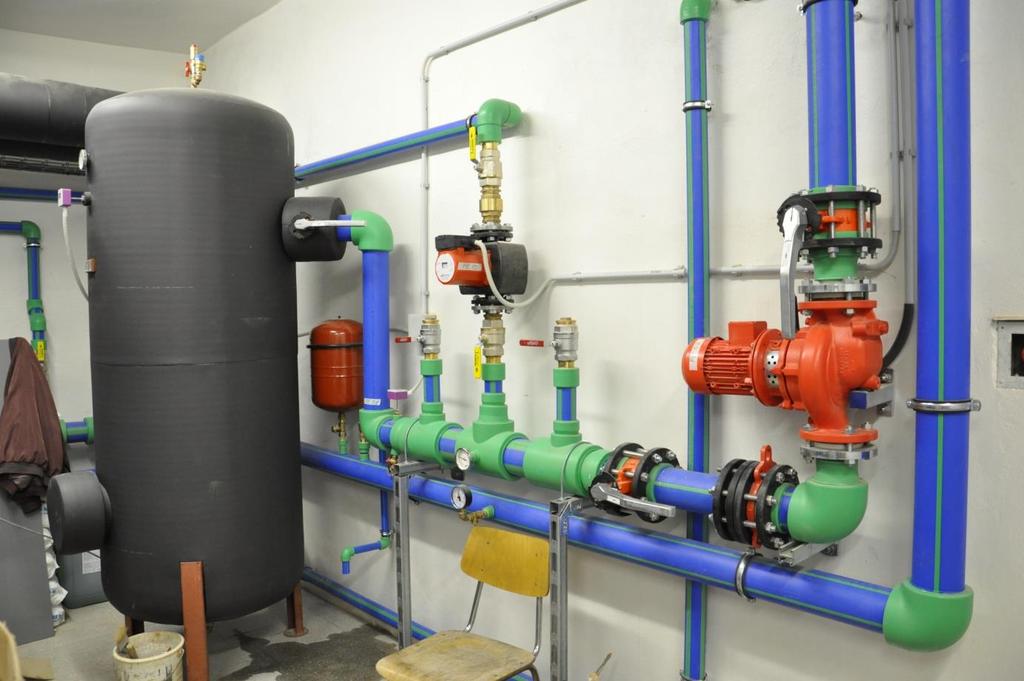

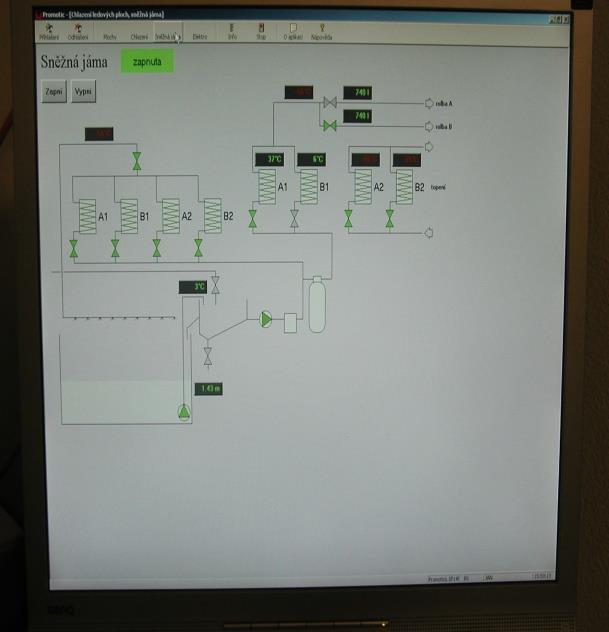

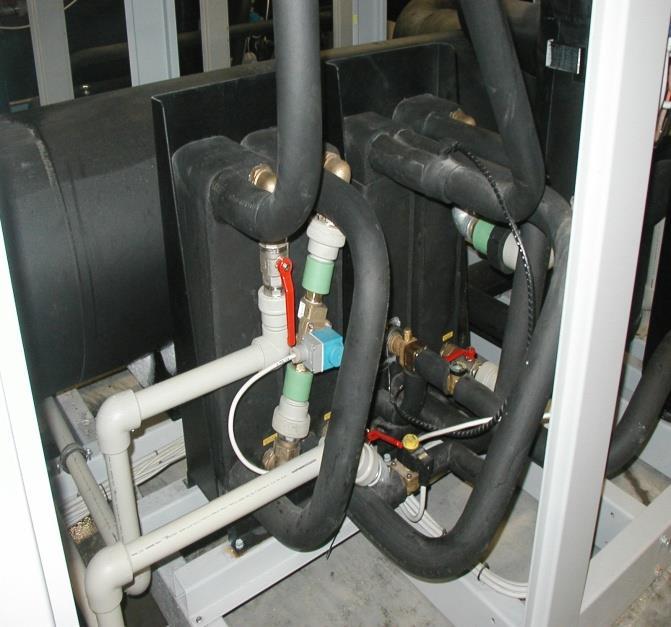

8 6. Využití odpadního tepla pro předehřev teplé užitkové vody a temperování prostoru haly Odpadní teplo o vysokém potenciálu cca 45 C je z chladicího zařízení pro chlazení ledu odebíráno prostřednictvím dvoustupňového rekuperačního systému umožňující trvalý předehřev TUV. Dále je uvažováno s ohřevem vody pro vytápění prostoru hal. Celá technologie je instalována v prostoru strojovny chlazení a je doplněna o záložní zdroj tepla pro případný výpadek či nedostatek odpadního tepla - bude upřesněno při koordinaci s profesí vytápění. Využití odpadního tepla z chladicích strojů, jeho akumulace pro předehřev teplé vody, vody pro rolbu a tání ledové tříště přináší významnou úsporu nákladů za teplo cca až Kč/rok Rozhraní dodávky: Stavebně dokončená strojovna chlazení Podchlazovače kapalného chladiva Schéma rekuperace tepla se sněžnou jámou 8/17

9 7. Automatický chod technologických celků všechny výše uvedené technologické celky jsou řízeny nadřazeným řídícím systémem. Toto je nutná podmínka pro skutečně ekonomický provoz a využití plného potenciálu instalovaných strojních zařízení. Chod jednotlivých provozních celků je zobrazován na dispečerském PC. Tento dispečink umožňuje vzdálené ovládání jednotlivých technologií, zobrazení stavových hlášení a poruch. Dále jsou zaznamenávány provozní hodnoty pro postupné odlaďování celého technologického zařízení a snižování energetické náročnosti. v případě poruchy či kritického provozního stavu některého ze zařízení je tato skutečnost přenášena na konkrétní osoby pomocí SMS zpráv. Rozhraní dodávky: Stavebně dokončený prostor velínu. 9/17

10 8. Projekční a poradenská činnost Takto koncipované technologické zařízení musí respektovat rukopis tzv. jedné osoby, která bude plně zodpovědná za následný chod a provozních nákladů technologických zařízení jako celku. K tomuto je nutné, aby naše společnost vypracovala ucelenou projektovou dokumentaci všech souvisejících profesí, či měla skutečný vliv na jejich zpracování a následně důsledné dodržení projektu při realizaci. Během projekce budeme poskytovat podstatné informace na dispoziční provedení jednotlivých zařízení mající vliv na investiční a provozní náklady. Vyznačíme kritické body realizace a rozhraní dodávek. Vypracujeme kompletní dokumentaci pro provoz technologických zařízení. Jeden subjekt, vykonávající výše uvedenou činnost, bude smluvně odpovědný za funkčnost zařízení jako celku, jeho provozní náklady a bude provádět servisní zařízení. 10/17

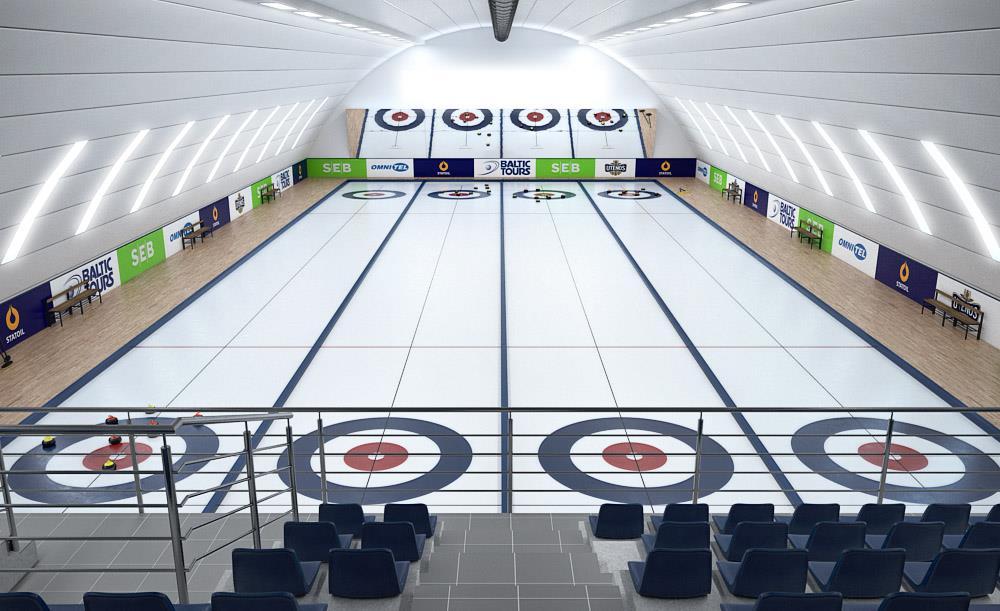

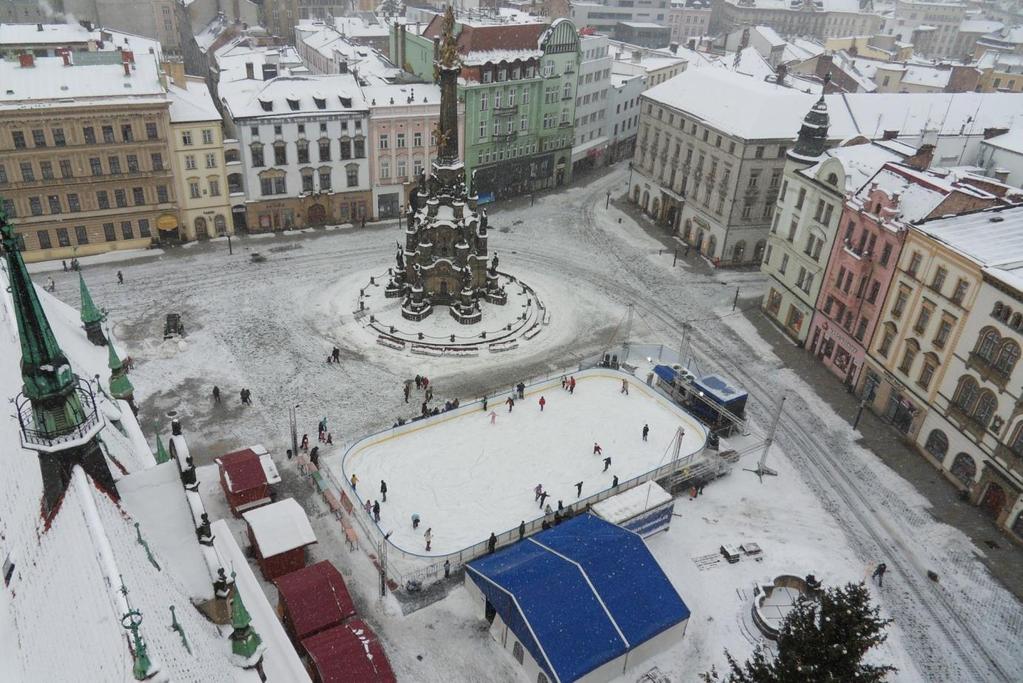

11 9. Referenční listina Chladicí technologie pro zimní stadiony: ZS Boskovice - kompletní technologie výroby ledu a ledová plocha Hokejová hala mládeže Brno kompletní technologie výroby ledu a ledová plocha ZS Brno - Úvoz ZS Plzeň kompletní technologie výroby ledu a ledová plocha ZS Brumov Bylnice kompletní technologie výroby ledu a ledová plocha ZS Prostějov rekonstrukce ZS Olomouc rekonstrukce a mobilní kluziště ZS Vyškov rekonstrukce strojovny chlazení ZS Vsetín - rekonstrukce strojovny chlazení a rekonstrukce plochy ZS Ostrava Poruba rekonstrukce strojovny ZS a curlingová hala Bratislava Lamač - kompletní technologie výroby ledu a ledová plocha ZS Astana Kazachstán - kompletní technologie výroby ledu a ledová plocha ZS Bystřice nad Pernštejnem ZS Bruck an der Leitha /AT/ ZS Telč ZS Vyškov ZS Padok Ice Rink Praha 11/17

12 10. Kontakty H+H TECHNIKA, spol. s r.o. Čechyně Rousínov /17
