2 Příloha k výzvě pro podání nabídky za zakázku Revitalizace zázemí pro výuku lesního školkařství na stanici Truba Specifikace prací a pokyny pro cenovou kalkulaci Investor: Česká zemědělská univerzita v Praze Kamýcká Praha 6 Suchdol IČO Místo realizace: Arboretum a šlechtitelská stanice Truba Kostelec nad Černými lesy Termín dokončení prací: 30. listopadu Demolice starého skleníku a terénní úpravy 1.1. Demolice starého skleníku Bude zdemolován (rozebrán) stávající starý skleník o rozměrech 6 x 22 m, sestávající z ocelové nosné konstrukce a skleněné výplně (vzdálenost mezi jednotlivými profily, resp. šířka skleněných polí je 60 cm). Součástí skleníku je vnitřní zařízení (pěstební stoly, radiátory teplovodního topení), které bude rovněž odstraněno. Materiál bude odvezen k likvidaci, případně k dalšímu využití Terénní úpravy Na ploše o výměře 160 m 2 (20 x 8 m) budou urovnány nerovnosti (do 30 cm). V místě položení panelů bude současný terén prohlouben o cca cm. Do vzniklých rýhových prohlubní (šířka cca 150 cm, délka 20 m) bude nasypáno a urovnáno 10 cm štěrku (zrnitost mm; kubatura cca 6 m 3 ), který bude tvořit lože pro umístění panelů. Na plochu budou uloženy 2 řady betonových panelů o rozměrech 350 x 120 x 15 cm tak, aby tvořily komunikační linku uprostřed obloukového tunelu. Uloženo bude celkem 13 ks panelů (2 řady po 5 kusech, 1 řada po 3 kusech). Panely nejsou předmětem dodávky budou použity vlastní panely, které jsou připravené na deponiu v bezprostřední blízkosti plochy. Zbylá plocha mezi položenými panely bude zpevněna zhutněnou vrstvou štěrkodrti (0 32 mm), o mocnosti 15 cm (kubatura cca 25 m 3 ). Materiál z výkopu rýhy pro panely může být použit k vyrovnání nerovností původního povrchu. Situace je schematicky specifikována na Obr. 1. 1

Demolice starého skleníku a terénní úpravy 1.

3 Obr. 1: Schematický nákres zemních prací, uložení panelů a příčný řez stavbami. 2. Závlaha 2.1. Závlaha stávající skleník Ve stávajícím skleníku (8 x 20 m) bude instalován nový kompletní závlahový systém. Na ocelovou konstrukci skleníku budou zavěšeny 3 podélné plastové trubky se systémem zamlžovací závlahy. Zavlažována budou tři pole: (a) dvě postranní pole u stěn (každé o rozměrech 1,4 x 20 m = 28 m 2 ), (b) prostřední pole (2 x 17 m = 34 m 2 ). Celková zvlažovaná plocha: 90 m 2 ; celková délka trubek s tryskami: 57 m; vzdálenost trysek: 0,75 m; celkový počet trysek: 76 ks. Závlaha bude rozdělena na samostatně ovladatelné sekce 3 sekce na obou postranních polích a 2 sekce na kratším prostředním poli (celkem 8 sekcí). Toho může být docíleno např. instalací přívodní trubky s odbočkami opatřenými elektromagnetickými ventily ovládanými automatickou řídící jednotkou, případně jiným způsobem, který zajistí požadavek na samostatně ovladatelné sekce Závlaha nový skleník V novém skleníku (6,5 x 10 m) bude instalován nový závlahový systém. Na konstrukci skleníku budou zavěšeny 3 podélné plastové trubky se systémem zamlžovací závlahy. Zavlažováno bude 1 pole o rozměrech 1,8 x 8 m (prostřední) a 2 pole o rozměrech 1,2 x 10 m (krajní). Celková zvlažovaná plocha cca 38 m 2, celková délka trubek s tryskami: 28 m, vzdálenost trysek: 0,75 m; celkový počet trysek: 37 ks. Závlaha na každém poli bude rozdělena na 3 samostatně ovladatelné sekce (celkem 6 sekcí) s možností automatického ovládání. Toho může být docíleno např. instalací přívodní 2

Zavlažována budou tři pole: (a) dvě postranní pole u stěn (každé o rozměrech 1,4 x 20 m = 28 m 2 ), (b) prostřední pole (2 x 17 m = 34 m 2 ).

4 trubky s odbočkami opatřenými elektromagnetickými ventily ovládanými automatickou řídící jednotkou, případně jiným způsobem, který zajistí požadavek na samostatně ovladatelné sekce. Zavlažovací systém bude opatřen zařízením pro přimíchávání hnojiva do závlahové vody Závlaha obloukový tunel V nově vybudovaném obloukovém tunelu (fóliovník/stínoviště), (6,5 x 20 m; viz kap. 3.2.) budou na instalovány 3 podélné plastové trubky se systémem zamlžovací závlahy, zavěšené na obloukové konstrukci tunelu. Bude zavlažováno 1 pole o rozměrech 1,8 x 18 m (prostřední) a 2 pole o rozměrech 1,2 x 20 m (krajní). Celková zvlažovaná plocha: 80 m 2 ; celková délka trubek s tryskami: 58 m; vzdálenost trysek 0,75 m; celkový počet trysek: 77 ks. Závlaha na každém poli bude rozdělena na 4 samostatně ovladatelné sekce (celkem 8 sekcí) s možností automatického ovládání. Toho může být docíleno např. instalací přívodní trubky s odbočkami opatřenými elektromagnetickými ventily ovládanými automatickou řídící jednotkou, případně jiným způsobem, který zajistí požadavek na samostatně ovladatelné sekce. Řídící jednotka může být společná se závlahou ve novém skleníku viz kap Zavlažovací systém bude opatřen zařízením pro přimíchávání hnojiva do závlahové vody. Pozn.: Voda pro zavlažovací systém bude jímána z místního vodovodního řadu a jednak z nádrží zachycujících dešťovou vodu. Lze tedy očekávat mírně kolísající kvalitu závlahové vody. 3. Skleníky 3.1. Nový skleník Na místě odstraněného starého skleníku (kap. 1.1.) bude vybudován nový skleník o rozměrech 6,5 x 10 m z ocelových nosníků s účinnou antikorozní úpravou (např. pozinkování) se stěnami z komůrkového polykarbonátu. Na jednom z čel skleníku budou instalovány posuvné dveře o šířce nejméně 2 m. Konstrukce a výplň stěn skleníku musí být dimenzována na zatížení sněhem, které je běžné v dané oblasti. Vybavení skleníku: pěstební stoly (jedna podélná řada o šířce 1,5 m a délce cca 8 m uprostřed skleníku), zařízení pro možnost přistínění, větrání, závlaha (viz kap. 2.2.), osvětlení. Je požadována kompletní dodávka skleníku, včetně stavby konstrukce. Pokud to bude z technických důvodů možné, může být pro založení stavby využit betonový základ bývalého skleníku Nový obloukový tunel Bude vystavěn nový obloukový tunel o rozměrech 6,5 x 20 m z ocelových nosníků s účinnou antikorozní úpravou (např. pozinkování), vzdálenost jednotlivých oblouků 1,5 m. Tunel bude uprostřed rozdělen přepážkou, která tunel rozdělí na dvě části. Jedna část bude kryta fólií odolnou vůči UV záření a druhá část stínovkou. V obloukovém tunelu bude instalována závlaha (viz kap. 2.3.). Konstrukce musí být dimenzována na zatížení sněhem, které je běžné v dané oblasti. Je požadována kompletní dodávka, včetně stavby konstrukce. Pozn.: Zadání rozměrů staveb a vybavení je pouze přibližné, po dohodě s investorem je možná jejich mírná úprava, např. podle dostupnosti materiálu. Schematické znázornění umístění obloukových tunelů je znázorněno na Obr. 2. 3

2.) budou na instalovány 3 podélné plastové trubky se systémem zamlžovací závlahy, zavěšené na obloukové konstrukci tunelu.

5 Obr. 2: Schematický půdorysný nákres položení panelů a instalace obloukových tunelů (fóliovník a stínoviště) a skleníku. 4. Rámy na sadbovače Nosné rámy (rošty) budou sloužit k umístění sadbovačů pro pěstování krytokořenného sadebního materiálu lesních dřevin (tzv. vzduchový polštář ). Předmětem dodávky je 30 kusů rámů. Obvodový rám bude sestávat z obdélníkové ocelové konstrukce z profilů ve tvaru L (3 x 3 cm; tloušťka plechu 3 mm) o vnějších rozměrech 174 x 86 cm. Tento rám bude vyztužen 2 příčnými a 2 podélnými výztuhami (ze stejných profilů jako obvodový rám). Na tomto rámu bude umístěna ocelová kari síť (oka o rozměrech 10 x 10 cm; tloušťka prutů 5 mm). Rám bude opatřen 4 nohami (výška 30 cm, rozpětí 20 cm) z ohýbaného plechového pásku (min. 3 cm široký, 3 mm tlustý). Pásky budou ohnuty do tvaru U, volné konce budou navařeny na L profilu tvořícím příčnou výztuhu, a to co nejblíže obvodu rámu. Celá konstrukce bude opatřena povrchovou antikorozní úpravou. Pozn.: Striktně jsou dány pouze obvodové rozměry rámu (174 x 86 cm), přibližná výška noh (cca 30 cm) a požadavek na dostatečnou únosnost (nejméně 300 kg na celou plochu). Konkrétní detailní konstrukční řešení je možné po dohodě s investorem upravit, např. s ohledem na dostupnost materiálu. Rám je schematicky znázorněn na obr. 3 až 6. 4

Obvodový rám bude sestávat z obdélníkové ocelové konstrukce z profilů ve tvaru L (3 x 3 cm; tloušťka plechu 3 mm) o vnějších rozměrech 174 x 86 cm.

6 Obr. 3: Schematický nákres rámu půdorys. Obr. 4: Schematický nákres rámu příčný řez. 5

7 Obr. 5: Schematický nákres rámu podélný řez. Obr. 6: Schematický nákres umístění noh. 6

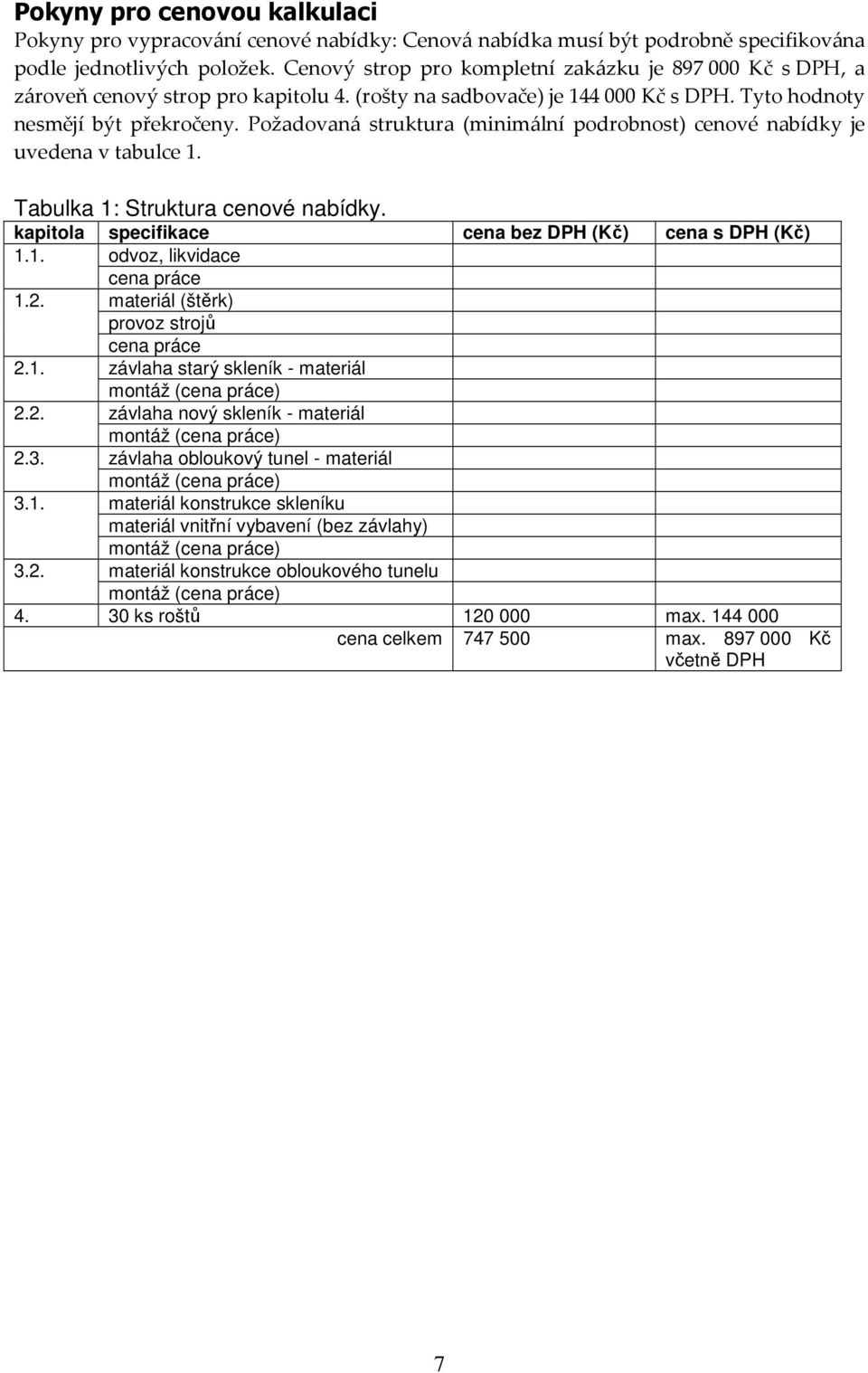

8 Pokyny pro cenovou kalkulaci Pokyny pro vypracování cenové nabídky: Cenová nabídka musí být podrobně specifikována podle jednotlivých položek. Cenový strop pro kompletní zakázku je Kč s DPH, a zároveň cenový strop pro kapitolu 4. (rošty na sadbovače) je Kč s DPH. Tyto hodnoty nesmějí být překročeny. Požadovaná struktura (minimální podrobnost) cenové nabídky je uvedena v tabulce 1. Tabulka 1: Struktura cenové nabídky. kapitola specifikace cena bez DPH (Kč) cena s DPH (Kč) 1.1. odvoz, likvidace 1.2. cena práce materiál (štěrk) provoz strojů 2.1. cena práce závlaha starý skleník - materiál 2.2. závlaha nový skleník - materiál 2.3. závlaha obloukový tunel - materiál 3.1. materiál konstrukce skleníku materiál vnitřní vybavení (bez závlahy) 3.2. materiál konstrukce obloukového tunelu ks roštů max cena celkem max Kč včetně DPH 7

Požadovaná struktura (minimální podrobnost) cenové nabídky je uvedena v tabulce 1. Tabulka 1: Struktura cenové nabídky. kapitola specifikace cena bez DPH (Kč) cena s DPH (Kč) 1.1. odvoz, likvidace 1.
