Pœed uvedením do provozu si tento návod na pou ití pozorn pœeªt te a peªliv uschovejte pro dalƒí pou ití.

Transkript

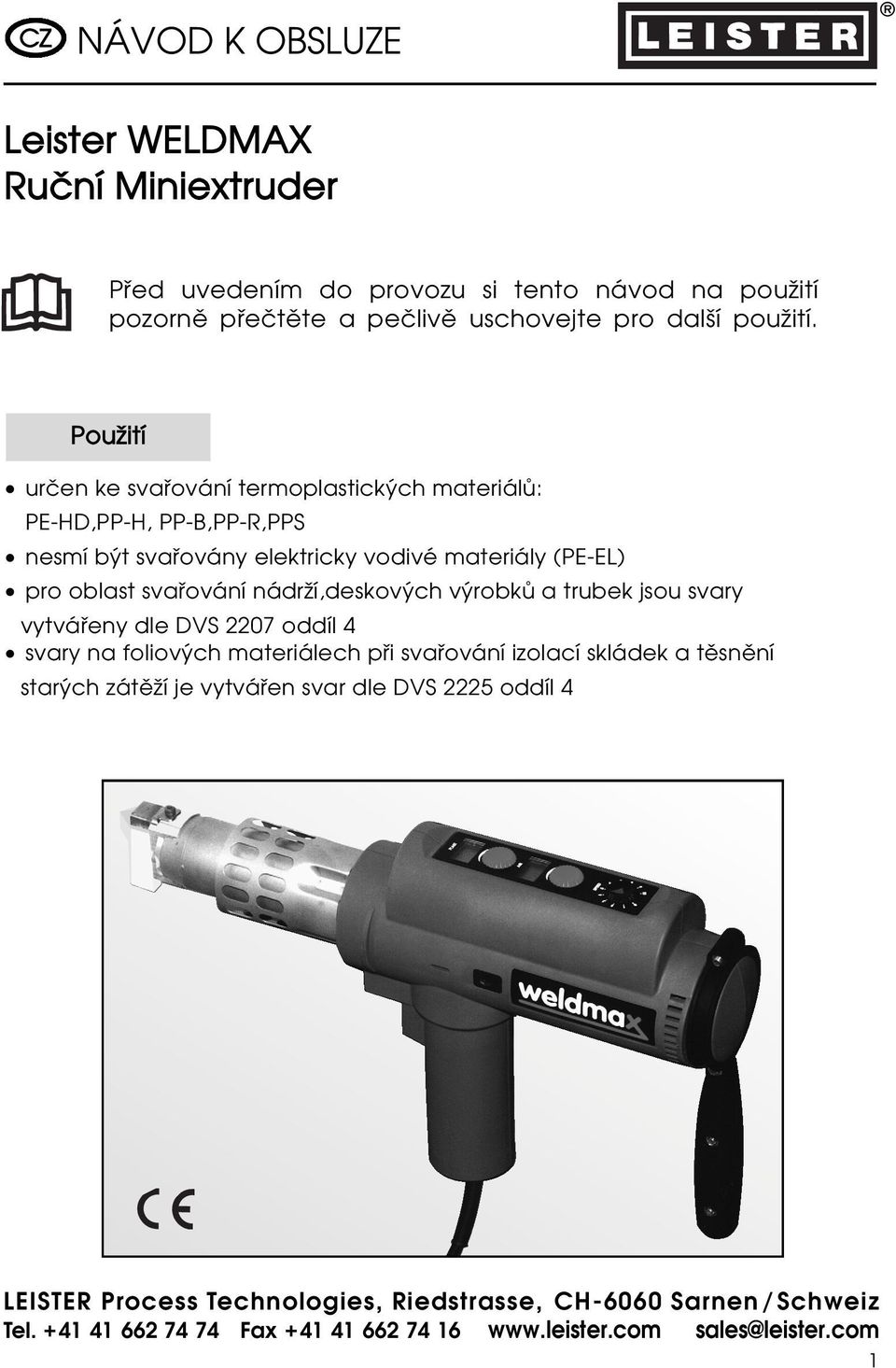

1 CZ NÁVOD K OBSLUZE Leister WELDMAX Ruªní Miniextruder Pœed uvedením do provozu si tento návod na pou ití pozorn pœeªt te a peªliv uschovejte pro dalƒí pou ití. Pou ití urªen ke svaœování termoplastick ch materiálæ: PE-HD,PP-H, PP-B,PP-R,PPS nesmí b t svaœovány elektricky vodivé materiály (PE-EL) pro oblast svaœování nádr í,deskov ch v robkæ a trubek jsou svary vytváœeny dle DVS 2207 oddíl 4 svary na foliov ch materiálech pœi svaœování izolací skládek a t sn ní star ch zát í je vytváœen svar dle DVS 2225 oddíl 4 LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen/Schweiz Tel Fax sales@leister.com 1

2 VŸSTRAHA Pœi otevœení pœístroje hrozí nebezpeªí ivota, proto e dojde k odkrytí vodiv ch souªástí a konektoræ. Pœed otevœením pœístroje proto vytáhnout pœívodní ƒňæru ze sít ové zásuvky. Nesmí b t svaœovány elektricky vodivé materiály (napœ. PE-EL). Pœi neodborném zacházení s ruªními extrudery (napœ. pœi pœehœátí materiálu) hrozí nebezpeªí po áru a v buchu, a to zejména v blízkosti hoœlav ch materiálæ a v buƒn ch plynæ. Nebezpeªí popálení! V horkém stavu se nedot kejte ochranné trubice topného ªlánku, vzduchové trysky a vytlaªované hmoty. Nechte pœístroj vychladnout. Proud horkého vzduchu a vytlaªovanou hmotu neobracejte proti osobám ani zvíœatæm. UPOZORN N FI Jmenovité nap tí uvedené na pœístroji musí souhlasit se sít ov m nap tím. Pœi pou ití pœístroje na staveniƒtích je z dævodu ochrany pracovníkæ bezpodmíneªn nutné pou ívat proudov chrániª Fl. Pœístroj musí b t provozován pod stál m dohledem. Teplo se mæ e ƒíœit i k hoœlav m materiálæm, které se nenacházejí v bezprostœední blízkosti. Pœístroj musí b t chrán n pœed vlhkostí a mokrem. KONTROLN ZNA KA Pœístroj je certifikován podle CCA (CENELEC Certification Agreement). Technické údaje Elektrická bezpeªnost: dvojitá izolace Nap tí V~ Pœipojovací Pœíkon W napìtí nelze Kmitoªet Hz 50/60 pœepínat Teplota vzduchu C max. 400 Mno ství vzduchu l/min 300 Teplota hmoty C max. 270 V tlak kg/h 0.7 Svaœovací drát mm ø 4 ± 0.2 (DVS 2211) Rozm ry h ƒ v mm , dr adlo ø 57 Hmotnost kg 3.8 (bez sít ového kabelu) 2

3 Pœipravenost k provozu LEISTER WELDMAX ruªní extruder Dle potœeby a typu svaru nasadit odpovídající svaœovací botku (1). Pœístroj zapojit do elektrické sít. Zapnout hlavní vypínaª ( 13 ). Na digitálním ukazateli skuteªné teploty vzduchu ( 20 ) se krátce zobrazí ªíslo verze softwaru. Nastavit po adované hodnoty teploty vzduchu a hmoty. Potenciometr teploty vzduchu (22), digitální ukazatel nastavené teploty vzduchu ( 21). Potenciometr teploty hmoty (19), digitální ukazatel nastavené teploty hmoty (18 ). Posun nastavit na stupeň 2. Potenciometr teploty hmoty (19) a vzduchu (22) je nastaven v pozici "OFF" (vypnuto). Upozorn ní zvolit takovou teplotu, aby nedocházelo k pœehœátí hmoty svaœovacího drátu. pœi pœehœátí taveniny v pœístroji vzniká nebezpeªí po áru! dokud hmota v pœístroji nedosáhne hodnoty nastavené teploty (vƒechny údaje na digitálních ukazatelích blikají), není mo no zapnout posuv drátu ( ochrana pœístroje ). po dosa ení nastavené teploty, digitální ukazatel skuteªné teploty (17) pœestává blikat a je mo no zaªít se svaœováním. podle druhu svaœovaného materiálu a vlivu okolí ( teplota prostœedí ) je odblokování posuvu drátu resp. doba nahœívání hmoty v pœístroji pœísluƒn prodlou eno. Zkontrolovat: po spuƒt ní pœístroje musí b t hmota ve svaœovací botce plastifikovaná. Po ukonªení svaœování odstraníme z otvoru botky (1) kleƒt mi lehk m tahem zbytek zatuhlé hmoty. Præb h svaœování stisknutím tlaªítka posuvu (14) je spuƒt no zaœízení na posuv svaœovacího drátu. op tovn m stiskem tlaªítka posuvu (14 ) se posuv drátu vypíná. potenciometrem rychlosti posuvu drátu (23) nastavit po adovanou rychlost posuvu drátu dle zvolené geometrie svaru. pœístroj tlaªítkem posuvu (14) nastartovat a vytlaªit malé mno ství hmoty. v tlak hmoty vypnout tlaªítkem posuvu (14). na místo svaru pœilo it pœedehœívací trysku (5). k vav m pohybem pœedehœát místo svaru. nasadit pœístroj na takto pœipravené místo a zapnout tlaªítko posuvu (14 ). provést zkuƒební svar. nastavit pœístroj dle potœeby. Pozor Pokud je digitální ukazatel zvolené teploty vzduchu (21) nastaven na vyƒƒí hodnotu ne digitální ukazatel zvolené teploty hmoty (18) a pœístroj b í delƒí dobu bez posuvu drátu, stoupá teplota na digitálním ukazateli skuteªné teploty hmoty (17) pœi nezm n ném digitálním nastavení zvolené hodnoty teploty vzduchu (21). Je tœeba tomuto stavu zabránit, proto e dochází tepelnému rozkladu materiálu. Pokud je spuƒt no podávání svaœovacího drátu, vyrovná se teplota hmoty na nastavenou v ƒi. Po ukonªení svaœování nechat pœístroj vychladit. Nastavit potenciometr 19 a 22 do pozice "OFF" vypnuto. 3

4 Pœipravenost k provozu LEISTER WELDMAX ruªní extruder V m na svaœovací botky POZOR! Nebezpeªí popálení! V m na botky nesmí b t provád na na chladném pœístroji. Pœístroj ohœát na provozní teplotu vypnout a odpojit od elektrické sít. Povolením ƒroubæ dr áku svaœovací botky (4) sundat dr ák svaœovací botky (3) z krycí trubky topného ªlánku (8) (pou ít rukavice). Pœi ka dé v m n svaœovací botky vyªistit trysku v tlaku taveniny (7) od zbytkæ svaœovacího materiálu (viz údr ba). Nasadit odpovídající dr ák svaœovací botky (3). Dr ák svaœovací botky (3) lze nastavit 4mi sm ry v dy pootoªením o 90. Svaœovací botka (1) mæ e b t povolením pœipevňovacích ƒroubæ odd lena od dr áku svaœovací botky (3) (napœ. pro potœebu jejího opracování). Zapnout pœístroj op t do elektrické sít a zahájit práci. V m na svaœovacího drátu Tlaªítkem posuvu (14) zapnout pœístroj. Nov drát zavést do zatahovacího zaœízení drátu (15). Pœístroj nechat b et dokud se tryskou v tlaku hmoty (7) nevytlaªuje kvalitativn jednolitá roztavená hmota. Popis pœístroje 1. svaœovací botka 2. upevňovací ƒrouby svaœovací botky (4x) 3. dr ák svaœovací botky 4. upevňovací ƒrouby dr áku svaœovací botky (2x) 5. pœedehœívací tryska 6. upevňovací ƒroub pœedehœívací trysky 7. tryska v tlaku taveniny 8. ochranná trubka topného ªlánku 9. dr ák 10. vzduchov filtr 11. kryt pœístroje 12. sít ov kabel 13. hlavní vypínaª tlaªítko posuvu 15. zatahovací zaœízení svaœovacího drátu 16. otvor v tlaku drobn ch neªistot 17. digitální ukazatel skuteªné hodnoty teploty hmoty 18. digitální ukazatel nastavené hodnoty teploty hmoty 19. potenciometr nastavení teploty hmoty 20. digitální ukazatel skuteªné hodnoty teploty vzduchu 21. digitální ukazatel nastavené hodnoty teploty vzduchu 22. potenciometr nastavení teploty vzduchu 23. potenciometr nastavení rychlosti posuvu svaœovacího drátu

5 10 Pœipravenost k provozu LEISTER WELDMAX ruªní extruder Zobrazení panelu obsluhy s digitálními ukazateli min Svaœovací polohy V-/ X svar koutov svar

6 PORUCHY LEISTER WELDMAX ruªní extruder Provozní poruchy a opatœení Blokace svaœovacího drátu Pokud je svaœovací drát zablokován mimo pœístroj, podávací zaœízení se protáªí naprázdno, aby bylo zabrán no poƒkození pœístroje. Uvolnit podávání svaœovacího drátu popœ. zm œit toleranci præm ru drátu. Zapnout pœístroj tlaªítkem posuvu (14). Svaœovací drát zavést rukou do zatahovacího zaœízení (15). Zbytky svaœovacího drátu se odstraní ªisticím otvorem (16). POZOR : pro odstran ní zbytkæ svaœovacího drátu nesmí b t pou ity ádné nástroje nebo pœípravky. Pokud svaœovací drát není dále podáván, existuje mo nost drát zp tn z pœístroje odstranit. Vypnout podávání drátu tlaªítkem podávání (14). Potenciometr nastavení teploty vzduchu (22) a potenciometr nastavení teploty hmoty (19) nastavit do polohy OFF. Po cca 2 sekundách stisknout tlaªítko posuvu (14) a stroj nastartuje zp tn chod konstantní rychlostí. Lehk m tahem za zbytek drátu je mo no drát odstranit. Na záv r vypnout posuv stisknutím tlaªítka posuvu (14). Potenciometrem teploty vzduchu (22) a potenciometrem teploty hmoty (19) nastavit po adované hodnoty teplot. Záv rem zavést nov svaœovací drát a stisknout tlaªítko posuvu (14). Pozor: pou it drát odstœihnout. Zvolit pomalou rychlost posuvu. Po vytlaªení plastifikované hmoty z trysky svaœovací botky (1) je pœístroj op t pœipraven k provozu. Hláƒení poruchy na digitálním ukazateli Pokud se b hem provozu pœístroje vyskytne chyba, je zobrazena na displeji. Pœístroj po udání kódu poruchy pœedat k oprav do autorizovaného servisu firmy Leister. Na digitálním ukazateli skuteªné hodnoty teploty hmoty (17) a na digitálním ukazateli skuteªné teploty vzduchu (20) se zobrazí ERR. Na digitálním ukazateli nastavené hodnoty teploty vzduchu (21) se vyskytnou následující hláƒení. LO L1 L2 L3 L6 v regulaªním obvodu pro vzduch se nenachází ádná chyba pœeruƒená sonda teploty nebo pœekroªená teplota vzduchu porucha vyhœívání vzduchu nebo zkrat teplotní sondy vzduchu pœehœátí topného ªlánku, porucha fotoodporu pœekroªení teploty œídící elektroniky Na digitálním ukazateli nastavení hodnoty teploty hmoty (18) se zobrazí následující hláƒení. PO P1 v regulaªním obvodu pro hmotu se nenachází ádná chyba pœeruƒení teplotní sondy nebo pœekroªení teploty hmoty P2 porucha topení hmoty nebo zkrat teplotní sondy hmoty 6

7 BA WELDMAX/ /CZ Pœísluƒenství Smí b t pou íváno pouze pœísluƒenství vyrobené firmou Leister. Údr ba Vzduchov filtr (10) pœi zneªiƒt ní vyªistit ƒt tcem nebo vym nit. Trysku v tlaku taveniny (7) vyªistit od zbytkæ hmoty pœi ka dé v m n botky. Sít ov kabel a zástrªku pœi zlomení nebo mechanickém poƒkození vym nit. Servis a opravy Pœi minimální délce uhlíkæ se automaticky vypne motor dmychadla.nechat pœezkouƒet pœístroj autorizovan m servisem firmy Leister. Íivotnost uhlíkæ je cca 1000 provozních hodin. Po cca 1000 provozních hodinách nechat zkontrolovat stav uhlíkæ motorku podávání materiálu autorizovan m servisem. Veƒkeré opravy nechat provést pouze autorizovan m servisem firmy Leister. Oprava se provádí do 24 hodin pouze originálními díly firmy Leister. Záruka a ruªení Ruªení a odpov dnost za kvalitu pœístroje je provád no dle popisu na pœilo eném záruªním listu resp. dle doposud platn ch obchodních a dodacích podmínek. Firma Leister odmítá záruku na pœístroje, které nejsou v originálním stavu. Pœístroje nesmí b t v ádném pœípad upravovány pœípadn pozm ňovány. TECHNICKÉ ZM NY JSOU VYHRAZENY. Vრautorizovan servis: LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen/Schweiz Tel Fax sales@leister.com 7

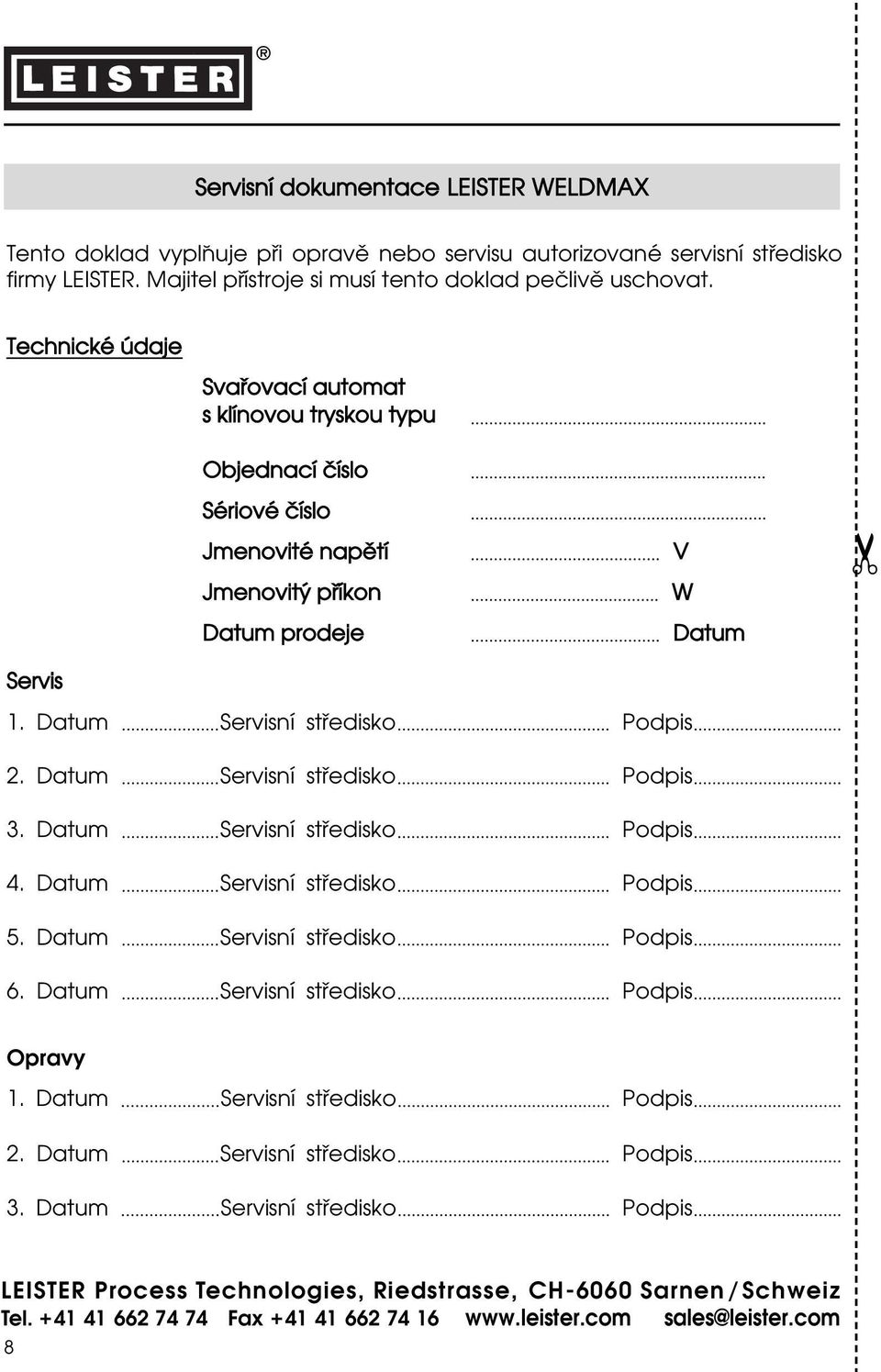

8 Servisní dokumentace LEISTER WELDMAX Tento doklad vypl nuje pœi oprav nebo servisu autorizované servisní stœedisko firmy LEISTER. Majitel pœístroje si musí tento doklad peªliv uschovat. Technické údaje Svaœovací automat s klínovou tryskou typu Objednací ªíslo Sériové ªíslo Jmenovité nap tí Jmenovit pœíkon V W Datum prodeje Datum Servis 1. Datum Servisní stœedisko Podpis 2. Datum Servisní stœedisko Podpis 3. Datum Servisní stœedisko Podpis 4. Datum Servisní stœedisko Podpis 5. Datum Servisní stœedisko Podpis 6. Datum Servisní stœedisko Podpis Opravy 1. Datum Servisní stœedisko Podpis 2. Datum Servisní stœedisko Podpis 3. Datum Servisní stœedisko Podpis LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen/Schweiz Tel Fax sales@leister.com 8
