Vysprávková souprava tryskovou metodou VST 5

Transkript

1 Vysprávková souprava tryskovou metodou VST 5 Vysprávková souprava VST 5 je výměnná nástavba na vozy Liaz, Tatra, Renault, Iveco a jiné odpovídající podvozky kategorie N2 a N3. VST 5 je určena k výspravě výtluků, spár a trhlin na komunikacích a odstavných plochách. Při vlastní opravě dochází k vytvoření požadovaného množství směsi štěrku a emulze. Pomocí tlaku vzduchu je tato směs dopravena na poškozené místo vozovky. Vysprávková souprava VST 5 se skládá ze zásobníku kameniva s jedním šnekem, dmychadla, zásobníku emulze s ohřevem a technologickým okruhem emulze a pracovního ramene. Pohon nástavby je zajištěn pomocným motorem Perkins. Nástavba VST 5 je k nosiči uchycena na upevňovací místa pro korbu. Zásobník kameniva je tvořen jednoduchou násypkou se šnekovým dopravníkem pro dopravu a dávkování kameniva. Regulaci dávky kameniva lze provádět pomocí změny otáček šneku. Zásobník kameniva vychází z osvědčené sypačové korby. V zimním období je proto možné zařízení VST5 po připojení předního rozmetadla využít jako sypač inertních materiálů s posypem mezi nápravy vozu a plynulou regulací dávky z kabiny vozu.

2 Pomocný motor Perkins zajišťuje pohon nástavby nezávisle na podvozku. Motor, který je umístěn před předním čelem zásobníku kameniva, je vodou chlazený čtyřválec. Hlavním důvodem pro použití tohoto pohonu je výrazně nižší spotřeba pohonných hmot než při pohonu nástavby hydraulikou podvozku. Technologický okruh emulze je tvořen izolovanou nádrží na emulzi s ukazatelem hladiny a teploměrem, čerpadlem pro dopravu emulze a vlastním okruhem emulze zakončeným stříkacími tryskami. Ohřev emulze je prováděn plynovým hořákem. Rozvod emulze je rozdělen na dva základní okruhy. Jeden okruh zajišťuje cirkulaci emulze při ohřevu. Kohoutem u čerpadla emulze se zapíná pracovní okruh. Manometr ukazuje pracovní tlak a celý okruh je jištěn redukčním ventilem. Požadované množství emulze lze na pracovním ramenu. Digitální ukazatel hladiny zobrazuje v procentech množství emulze v nádrži. Umístění filtru do emulzní nádrže zajišťuje jeho ohřev společně s nádrží.

3 Teleskopické pracovní rameno. Pří výrobě teleskopického pracovního ramene byl kladen důraz na ekonomiku provozu vysprávkové soupravy a pracovní podmínky obsluhy. V přepravní poloze je rameno složeno za vozidlem a nepřesahuje obrys vozidla. Obsluha rozloží rameno několika jednoduchými pohyby do pracovní polohy. Umístění ovládacího panelu na pevné části ramene a tvar hubice velmi zlepšují pracovní podmínky obsluhy. Dosah pracovního ramene je 4 m. Celé ovládání (regulace množství vzduchu, tlaku emulze a množství kameniva) je prováděno z pracovního místa. Pracovní rameno je vybaveno pro zvýšení životnosti otočným ejektorem pod výsypkou. Pro přesnější manipulaci se samotným ramenem (ve vertikálním směru ) je vybaveno hydraulickým válcem, který udržuje rameno ve zvolené poloze a snižuje tak ovládací síly na minimum.

4 Ovládací panel Ovládací panel je umístěn vpravo po směru jízdy na rámu zařízení. Při práci si může obsluha zavěsit panel na pomocné popruhy. Umístění panelu a tvar pracovní hubice mají velký vliv na pracovní podmínky obsluhy. Otočení hubice směrem od obsluhy výrazně zlepšily čistotu práce. Pohyb ramene je zajištěn proporcionálně ovládanými hydraulickými válci. Ovládací panel je vybaven joysticky a potenciometry pro přesné, proporcionální ovládání celého zařízení. Je zde i tlačítko komunikace s řidičem vozidla.

5 Doprava materiálu je zajištěna tlakem vzduchu z dmychadla. Množství požadovaného vzduchu je plynule regulováno z ovládacího panelu. Pracovní postup při výspravě výtluků a prasklin : 1. Vyčištění výtluku vysokým proudem vzduchu se zbavením všech prašných částí. 2. Do proudu vzduchu se vstřikuje / pod nastaveným tlakem / rychloštěpná emulze, která vnikne do všech pórů a trhlin výtluku. 3. Do směsi vzduchu a emulze je přidáno požadované množství kameniva potřebné frakce, která postupně společně s emulzí vyplňuje prostor výtluku. 4. Na závěr se vyspravený výtluk podrtí suchým kamenivem /vypne se přívod emulze/.

6 Použití Vysprávkové soupravy VST 5 v zimní údržbě Nástavbu VST 5 lze v zimních měsících použít jako sypač inertního materiálu. Nástavbu lze vybavit předním rozmetadlem pro posyp mezi kola nebo zadním rozmetadlem. Ovládání je prováděno z kabiny řidiče. Ovládací panel v kabině řidiče Panel v kabině řidič umožňuje startování a kontrolu motoru Perkins. O správné funkci motoru informuje řidiče otáčkoměr, kontrolka mazání, dobíjení a teploty motoru. Velmi důležitým je zelené tlačítko se symbolem S/T. Stisknutím tohoto tlačítka je vysprávková souprava VST připravena pro použití v zimním období jako sypač inertních materiálů. Množství a šířka posypu je regulována dvěma potenciometry. Pokud není stisknuto tlačítko S/Z jsou potenciometry neaktivní a veškeré ovládání nástavby je prováděno z panelu na pracovním rameni.

7 Technické parametry Vysprávkové soupravy VST 5 zásobník kameniva vynášení materiálu zásobník emulze nádrže turbodmychadlo nádrž na vodu ( na přání ) pohon dávkovací čerpadlo na emulzi doprava a dávkování emulze k tryskám ohřev emulze ovládání zařízení /všech funkcí / teleskopické pracovní rameno letní a zimní provoz 5 m3, možnost zvětšení objemu dle nosnosti podvozku 1 x šnek s regulací otáček 0,8 m3 dostatečné odvětrání, izolace 50 mm, možnost vrchního plnění, ukazatel hladiny, teploměr 8-9 m3/min. 0,2 bar l od pomocného motoru Perkins zubové s možností regulace při práci je emulze dopravena do stříkacích trysek na konci ramene, při přerušení práce cirkuluje emulze zpět do nádrže LPG nádrž a plynový hořák z pracovního místa, panel je na rámu zařízení, možnost použít pracovní popruh, při využití jako inertní sypač z kabiny 4 až 5 m v létě jako vysprávková souprava v zimě jako sypač inertního materiálu

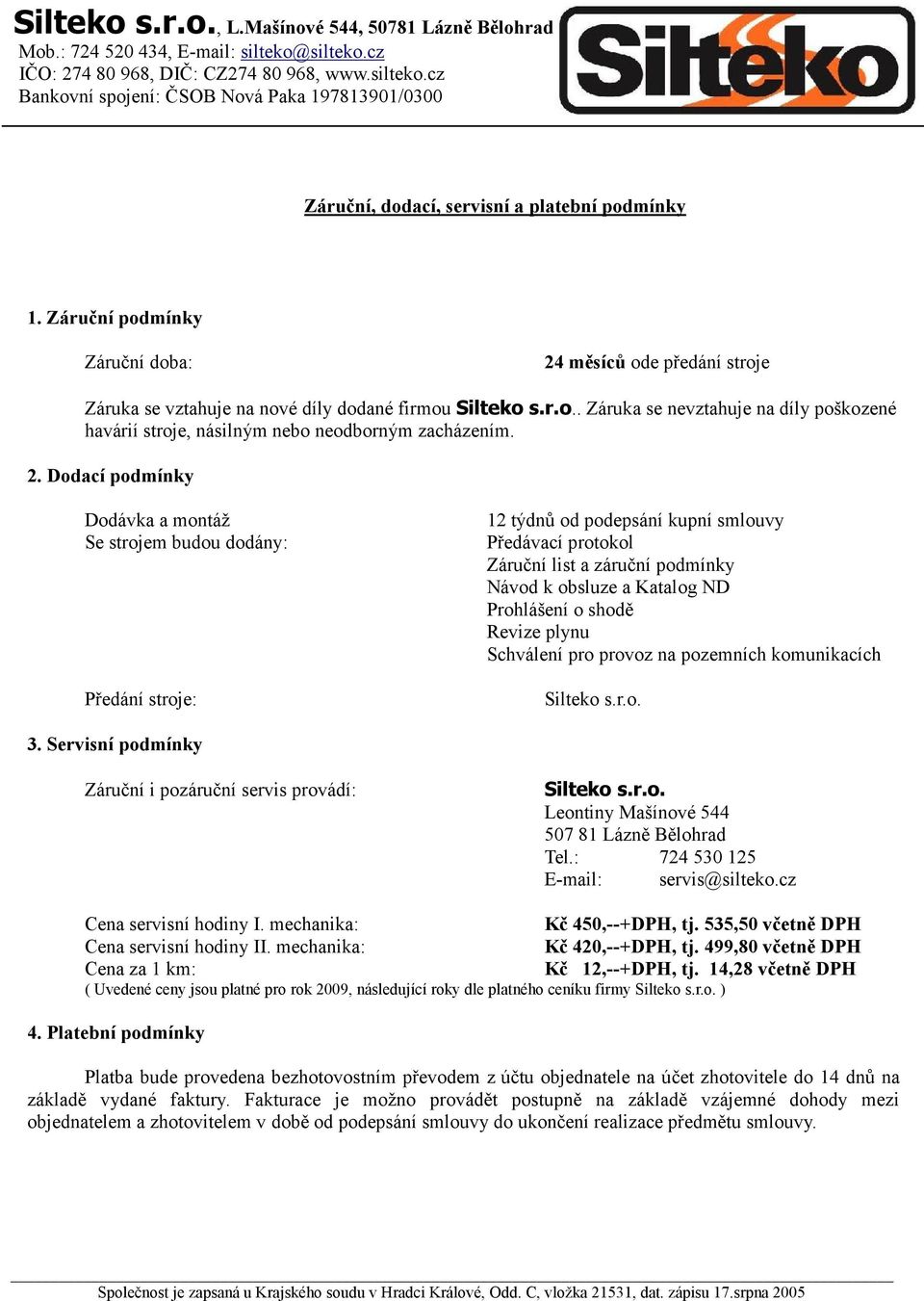

8 Záruční, dodací, servisní a platební podmínky 1. Záruční podmínky Záruční doba: 24 měsíců ode předání stroje Záruka se vztahuje na nové díly dodané firmou Silteko s.r.o.. Záruka se nevztahuje na díly poškozené havárií stroje, násilným nebo neodborným zacházením. 2. Dodací podmínky Dodávka a montáž Se strojem budou dodány: Předání stroje: 12 týdnů od podepsání kupní smlouvy Předávací protokol Záruční list a záruční podmínky Návod k obsluze a Katalog ND Prohlášení o shodě Revize plynu Schválení pro provoz na pozemních komunikacích Silteko s.r.o. 3. Servisní podmínky Záruční i pozáruční servis provádí: Silteko s.r.o. Leontiny Mašínové Lázně Bělohrad Tel.: servis@silteko.cz Cena servisní hodiny I. mechanika: Cena servisní hodiny II. mechanika: Cena za 1 km: Kč 450,--+DPH, tj. 535,50 včetně DPH Kč 420,--+DPH, tj. 499,80 včetně DPH Kč 12,--+DPH, tj. 14,28 včetně DPH ( Uvedené ceny jsou platné pro rok 2009, následující roky dle platného ceníku firmy Silteko s.r.o. ) 4. Platební podmínky Platba bude provedena bezhotovostním převodem z účtu objednatele na účet zhotovitele do 14 dnů na základě vydané faktury. Fakturace je možno provádět postupně na základě vzájemné dohody mezi objednatelem a zhotovitelem v době od podepsání smlouvy do ukončení realizace předmětu smlouvy.
