1 STIGA PARK 107 M HD

2 S SVENSKA A B 6 2

3 SVENSKA 8 9 Z S X Y W V 10 3

4 S SVENSKA 4

5 EŠTINA CZ SYMBOLY Na stroji jsou umíst ny následující symboly. Informují vás, kdy je p i jeho používání t eba dbát zvýšené opatrnosti. Symboly mají následující význam: Výstraha! P edpoužitímza ízenísip e t tenávodk obsluze a bezpe nostní pokyny. Výstraha! Je-li za ízení v chodu, nevkládejte pod jeho kryt ruce ani nohy. Výstraha! Dávejte pozor na odhozené p edm ty. Pracujte v dostate né vzdálenosti od p ihlížejících lidí. Výstraha! Než za nete za ízení opravovat, odpojte kabel od zapalovací sví ky. ÚVOD Sekací plošina je standardn nabízena ve dvou verzích: - s mechanickým nastavováním výšky sekání (položka ). - s elektrickým systémem nastavování výšky sekání instalovaným od výrobce (položka ). SEKACÍ PLOŠINA MONTÁŽ 1. Uvoln te montážní body plošiny a namontujte je na klouby ízení (obr. 1). 2. Odstra te transportní ochranu ídících kol. 3. Sekací plošinu umíst te p ed stroj. 4. Vyjm te oba epy (obr. 2). 5. ezací plošinu p išroubujte k montážním bod m plošiny (obr. 3) : Elektrický konektor p ipojte k zásuvce na stran stroje (obr. 4). 7. Výšku sekání nastavte do st ední polohy. 8. Na st ední emenici A stroje nasa te klínový emen (obr. 5). 9. Nadzdvihn te zadní okraj sekací plošiny a zajist te epy (obr. 2). Základní nastavení pro stroje se 17 pneumatikami je v poloze emen napn te napínací emenicí B. Napínací emenice musí být na levé stran klínového emene (z pohledu obsluhy) (obr. 5). 11. Zajist te zvedací pružinu nástrojového zvedáku (obr. 6). Základní nastavení pro stroje se 17 koly je v poloze 2. Tuto polohu lze m nit za ú elem nastavení v tší výšky sekání nebo lepšího kopírování povrchu zem. SE ÍZENÍ Aby sekací plošina sekala rovnom rn a úhledn, musí být správn se ízena: 1. Zkontrolujte, zda jsou pneumatiky správn nahušt ny: P ední: 0,6 bar (9 psi), Zadní: 0,4 bar (6 psi). 2. Umíst te stroj na vodorovnou podložku. Vyjm te epy (obr. 2). 3. Nastavte plošinu tak, aby byla p ední a zadní strana krytu ve stejné výšce nad zemí. 4. Zajist te epy. VÝŠKA SEKÁNÍ POUŽITÍ STROJE Výšku sekání lze nastavit v rozmezí 30 až 85 mm. - položka má pevných poloh výšky sekání, - položka má plynule nastavitelnou výšku sekání. Poznámka: Uvedené výšky sekání platí pro stroj stojící na pevném povrchu. RADY PRO SEKÁNÍ Chcete-li dosáhnout optimálního Multiclip efektu, postupujte podle následujících pokyn : - trávu sekejte asto, - motor udržujte v maximálních otá kách, - spodní stranu sekací plošiny udržujte v istot, - používejte ostré nože. - nesekejte mokrou trávu, - pokud je tráva vysoká, 5

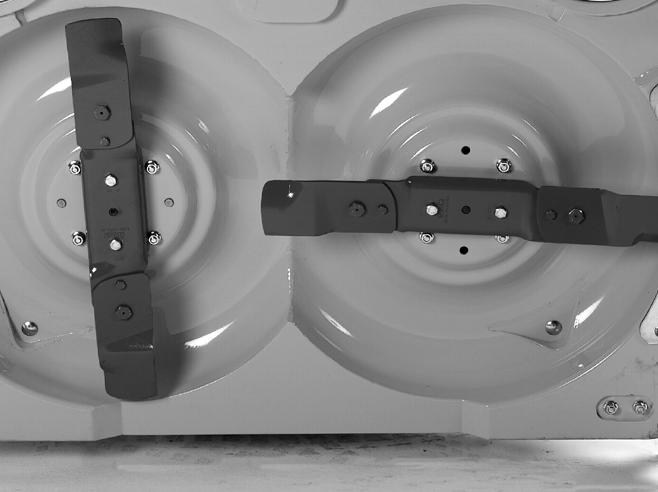

6 CZ EŠTINA sekejte ji nadvakrát (p i r zné výšce sekání). P ÍPRAVA ÚDRŽBA Není-li uvedeno jinak, veškerý servis a údržbu provád jte na stojícím stroji a s vypnutým motorem. Proti samovolnému pohybu stroj vždy zajiš ujte použitím parkovací brzdy. Abyste p edešli náhodnému spušt ní motoru, pokaždé vypn te motor, kabel zapalování odpojte od zapalovací sví ky a uzemn te jej. Odpojte kabel od záporného pólu akumulátoru. RADY PRO ÚDRŽBU Za ú elem snadn jšího išt ní a údržby lze sekací plošinu odklopit nahoru: 1. Výšku sekání nastavte do st ední polohy. 2. Vyjm te oba epy (obr. 2). 3. Za montážní bod zahákn te rameno napínací kladky. 4. Stáhn te emen ze st ední emenice (obr. 7). 5. Uchopte rám plošiny. 6. Vyklopte plošinu tak, aby spo ívala kolmo na zadních op rných plochách (obr. 8). IŠT NÍ Po každém použití opláchn te spodní stranu sekací plošiny vodou. Pokud je na spodní stran plošiny zaschlá tráva, seškrábejte ji. V p ípad pot eby nat ete spodní stranu plošiny, abyste zabránili korozi. EMEN P ÍMÉHO POHONU Pokud jeden z nož narazí na pevný p edm t (nap. kámen), m že se zm nit nap tí emene. To m že vyvolat nadm rný záb r emene p ímého pohonu a ten, pokud je dlouhodobý, m že zp sobit poškození nož. P i vým n emen p ímého pohonu vždy zkontrolujte, zda oba vn jší ezací nástroje navzájem svírají pravý úhel (viz obr. 9). Pracovní oblasti nož se vzájemn p ekrývají. Pokud se zm ní vzájemná poloha nož, vzniká zna né nebezpe í, že budou do sebe narážet. To m že zp sobit vážné poškození sekací plošiny. V takovém p ípad p edejte stroj i sekací plošinu servisní díln k provedení opravy a kontroly. NOŽE P i vým n nož používejte ochranné rukavice, abyste se neporanili. Dbejte, aby byly nože neustále ostré. Tak dosáhnete nejlepších výsledk sekání. Po každém st etu s cizím p edm tem nože zkontrolujte. Jestliže dojde k poškození systému nož, je nutno poškozené díly vym nit. Vždy používejte originální náhradní díly. Jiné než originální náhradní díly mohou p edstavovat nebezpe í zran ní, ikdyžsekestrojihodí. Nože montujte podle obrázku 15, kde je vyzna eno jejich ost í. Zalomený okraj nože musí sm ovat k držáku. Sekací systém tvo í dv sekací ty e se dv ma vým nnými noži Y (obr. 10). P i vým n nož je nutno vym nit oba sou asn, aby se zachovala vyváženost systému. Nainstalujte nové nože. Šrouby V a W náležit utáhn te. Utahovací moment: V 9,8 Nm, W - 24 Nm. Nože se mohou p i silném nárazu ohnout. Uvoln te pojistnou matici X a odklopte n ž. Nainstalujte nový originální šroub V. Utáhn te pojistné matice X a Z. ÍDÍCÍ KOLA ídící kola mají mazací otvory na ose ízení a ose nápravy. Každých 50 provozních hodin je t eba je promazat. NÁHRADNÍ DÍLY Originální náhraní díly a p íslušenství spole nosti STIGA jsou speciáln ur eny pro stroje STIGA. M jte na pam ti, že neoriginální náhradní díly a p íslušenství nejsou prov eny ani schváleny spole ností STIGA: 6

7 EŠTINA CZ Použití takových díl a p íslušenství m že negativn ovlivnit funkce a bezpe nost stroje. Spole nost STIGA nep ijímá žádnou odpov dnost za škody nebo zran ní zp sobené takovými výrobky. Spole nost GGP si vyhrazuje právo provád t zm ny produktu bez p edchozího upozorn ní. 7

8 MOWING AHEAD GGP Sweden AB Box 1006 SE TRANÅS
