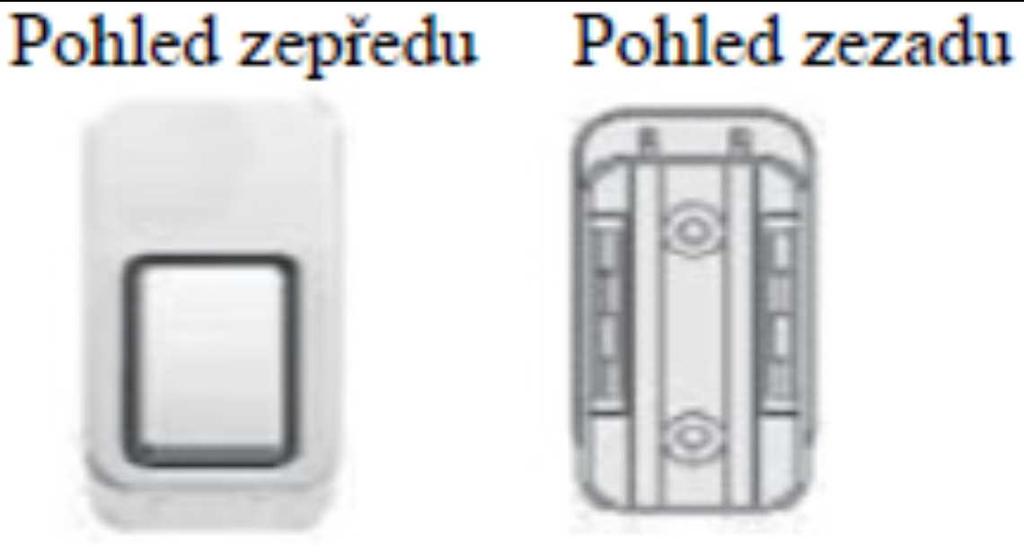

3. Obsah balení Tlačítko 1x, Bzučák 1x, Lepicí páska 1x, Manuál 1x, Základna pro upevnění tlačítka 1x.

Transkript

1 Bezdrátový dveřní zvonek VBZ-001 Uživatelský manuál Operační instrukce 1. Důležité - Před použitím přístroje si pečlivě přečtěte celý návod. - Nedovolte, aby se do přístroje dostala jakákoliv tekutina, byl zbytečně vystaven mechanickým šokům, povětrnostním vlivům, přímému slunečnímu světlu, zdrojům tepla, vlhku, korozivním látkám a dalším faktorům, které by jej mohly poškodit. - Přístroj nerozebírejte, neopravujte a nemodifikujte. Změna v konstrukci může vést k nebezpečí, poškození a zranění. - Pečlivě přišroubujte tlačítko. - Nepřekračujte elektrické specifikace. Ujistěte se před použitím, že vaše napájení má hodnoty V~ 50/60 Hz. - Nepoužívejte přístroj, pokud byl jakkoliv poškozen. Kontaktujte prodejce. - Zajistěte, aby si s přístrojem nehrály děti. Riziko úrazu. - Nepoužívejte přístroj v kondenzující atmosféře. Nepoužívejte přístroj v podmínkách s okolní teplotou a vlhkostí, která může způsobit kondenzaci vody uvnitř přístroje. - Nepoužívejte přístroj, pokud je vlhký, ať již kvůli počasí nebo po čištění krytu. - Nepokoušejte se přístroj používat ihned poté, co jste ho přinesli z chladného prostředí do teplého prostředí. Kondenzace vody uvnitř i vně teploměru může způsobit nebezpečí. Nechte přístroj nejprve dosáhnout pokojové teploty. - Nepoužívejte přístroj, pokud byl dlouho dobu uskladněn za nepříznivých podmínek. 2. Upozornění 1) Zabraňte umístění tlačítka/bzučáku na nebo přímo ke kovovým povrchům, jelikož mohou snížit operační dosah. 2) Při umístění tlačítka na dveře z UPVC vždy zkontrolujte funkčnost, než provedete finální instalaci. Vnitřní kovový rámeček může ovlivnit chování přístroje. Nalezení ideálního umístění pro zvonek: - Zkuste umístění tlačítka na dveře nalevo/napravo nebo jej umístěte na vnější zeď. - Bzučák umístěte podle části o dosahu na třetí straně manuálu. 3. Obsah balení Tlačítko 1x, Bzučák 1x, Lepicí páska 1x, Manuál 1x, Základna pro upevnění tlačítka 1x. 4. Instrukce pro instalaci 1) Bzučák Zapojte bzučák do zásuvky. Bude lépe fungovat, když bude mimo dosah jiného elektrického vybavení. 2) Tlačítko - Vyčistěte povrch, na který chcete tlačítko připevnit, a zadní stranu tlačítka. - Před upevněním tlačítka otestujte, jak sada funguje. Dejte tlačítko a bzučák na místa, kam je chcete připevnit. Zavřete všechny dveře mezi oběma místy. Pokud bzučák nevydá zvuk, poraďte se s částí manuálu o řešení problémů. - Neinstalujte tlačítko na dveřní rámy UPVC dveří. - Neinstalujte tlačítko na kovové povrchy.

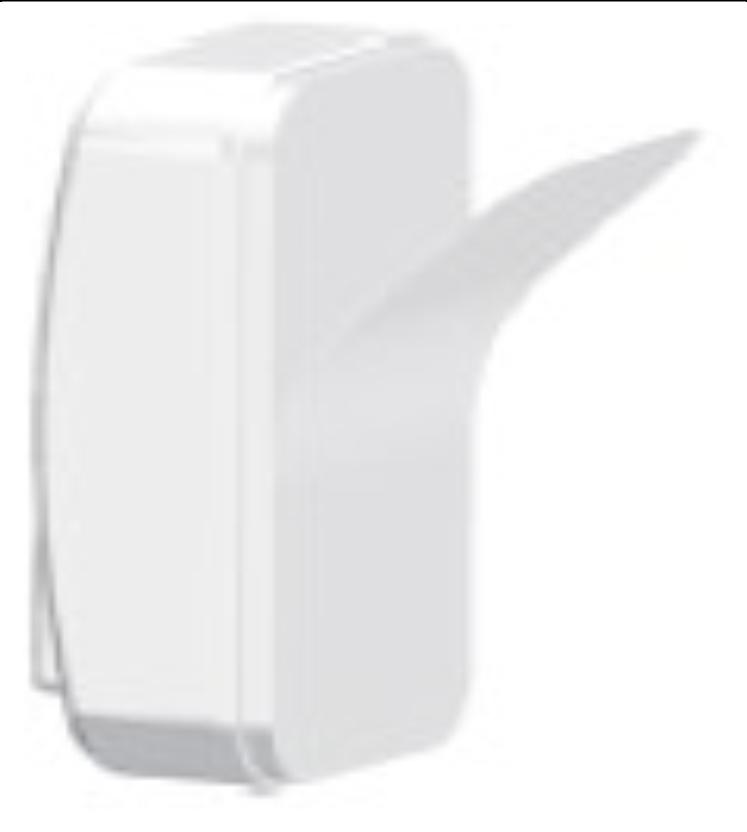

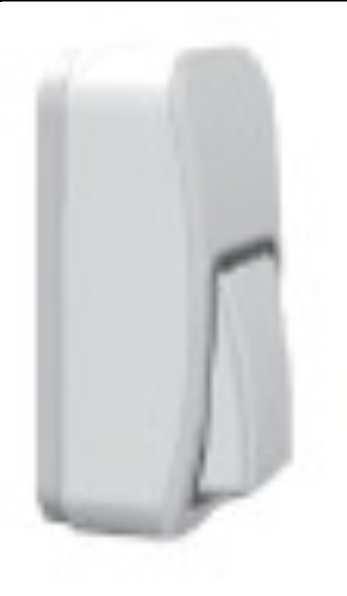

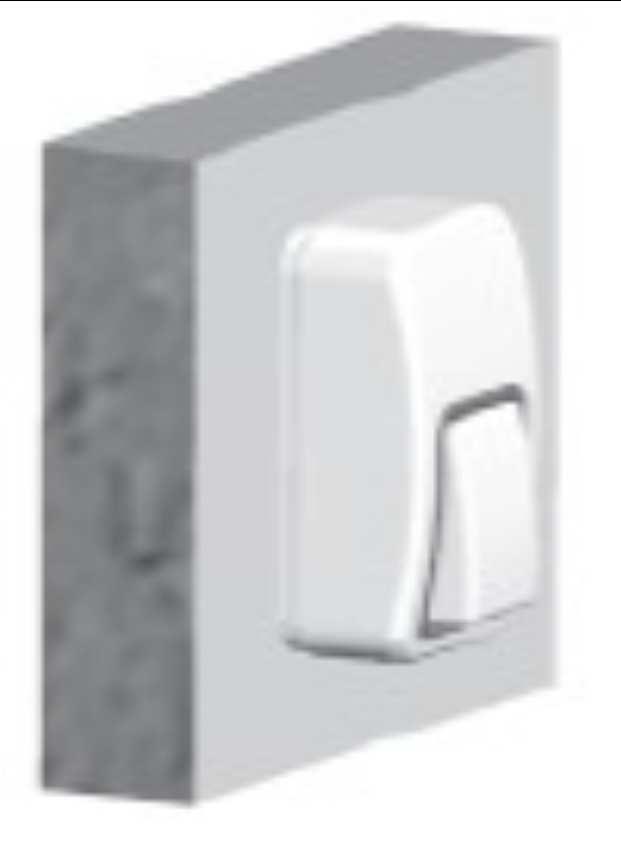

2 A. Upevnění tlačítka pomocí šroubků Umístěte základnu tlačítka na vybrané místo na zdi. Vyvrtejte do zdi díry velikostí odpovídající přiloženým šroubům/hmoždinkám. Šipka na základně směřuje směrem nahoru. Zašroubujte do základny dva šroubky. Opatrně zatlačte tlačítko na místo. Hotovo. B. Upevnění tlačítka pomocí lepicí pásky Odlepte jednu stranu lepicí pásky. Přilepte ji na zadní stranu tlačítka. Odlepte druhou stranu pásky. Přitlačte tlačítko na požadované místo a držte jej zhruba třicet sekund.

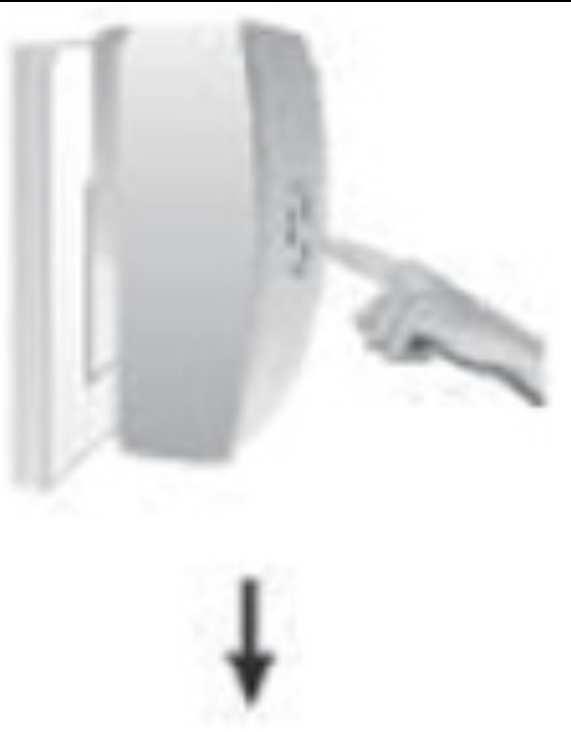

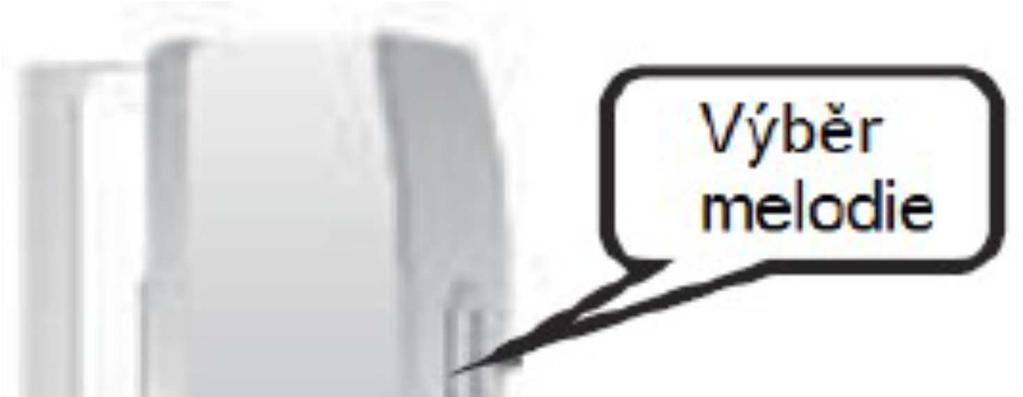

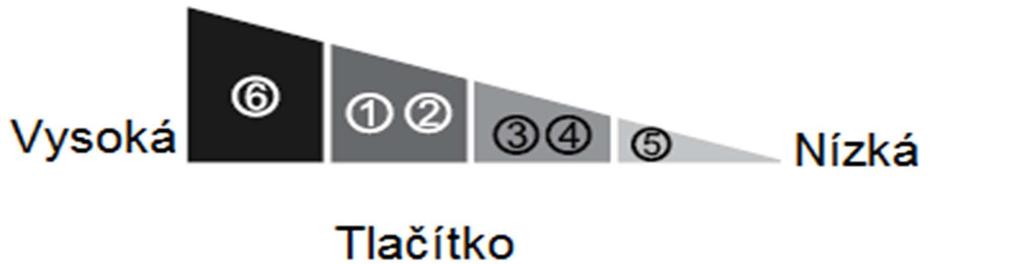

3 5. Operační instrukce 1) Pracovní mód Bzučák byl spárován s tlačítkem již při výrobě. Po instalaci jsou připraveny k používání. Když stisknete tlačítko, bzučák vydá zvuk a indikátor začne blikat. 2) Výběr melodie Krátce stiskněte kulaté tlačítko. Tón se změní. Odpojte a opět zapojte bzučák. Melodie se změní na zvonění typu "Ding Dong Ding Dong". Dosah 3) Mód učení Tlačítko bylo spárováno s bzučákem při výrobě. Pokud nepotřebujete další tlačítko nebo bzučák, nemusíte provádět opětovné spárování. Dlouze stiskněte kulaté tlačítko na bzučáku po dobu pěti sekund, dokud indikátor nezhasne a nespustí se mód učení. Stiskněte dvakrát během jedné minuty tlačítko vysílače. Bzučák zazvoní a bude mu blikat indikátor pro potvrzení, že tlačítko bylo spárováno s bzučákem. Pokud se tak nestane, proveďte opět dvě stisknutí tlačítka vysílače. Hotovo. Mód učení se ukončí automaticky. Poznámka: Pokud po dobu jedné minuty neprovedete žádnou operaci nebo jednou krátce stisknete tlačítko, bzučák

4 ukončí mód učení. 4) Přídavná tlačítka Podle instrukcí k módu učení spárujte každé přídavné tlačítko s bzučákem. Poznámka: S jedním bzučákem lze spárovat maximálně tři tlačítka. 5) Přídavné bzučáky Podle instrukcí k módu učení spárujte každý přídavný bzučák s tlačítkem. Poznámka: S jedním tlačítkem lze spárovat neomezené množství bzučáků. 6. Řešení problémů Bzučák nevydává zvuk. 1. Ujistěte se, že je bzučák zapojený. 2. Ujistěte se, že bylo tlačítko spárováno s bzučákem. Indikační světlo zhaslo. 1. Ujistěte se, že je bzučák zapojený. 2. Zkontrolujte, zda není bzučák v módu učení. Snížený dosah 1. Kovové konstrukce, včetně dveří a dveřních rámů, mohou způsobit snížení dosahu přenosu. Nezapojujte sadu v blízkosti takových konstrukcí. 2. Další elektrické vybavení může způsobovat rádiové interference, které ovlivňují váš bzučák. 3. Zdi, dveře a stropy mohou také snižovat dosah. Upozornění: Pokud nebyl problém vyřešen pomocí metod výše, odpojte bzučák a počkejte zhruba tři sekundy, dokud indikátor nezhasne. Poté jej opět zapojte. 7. Specifikace Specifikace Bzučák Tlačítko Napájení AC 230V Samonapájecí Pracovní teplota -10 C ~ +40 C -40 C ~ +60 C Pracovní dosah RF frekvence 70 metrů (v otevřeném prostoru) 433 MHz Hlasitost 85 1 metr - Spotřeba <200mW - Vodotěsné - Ano Pracovní síla - 10N Rozměry 68 x 86 x 71 mm 46 x 88 x 31 mm Hmotnost 85 g 62 g Tón zvonku 25 polyfonních melodií -

5 Likvidace starého elektrického a elektronického zařízení Uvedený symbol na výrobku, jeho příslušenství, obalu nebo na průvodních dokumentech označuje, že s výrobkem nesmí být nakládáno jako s běžným komunálním odpadem. Prosím odevzdejte tento výrobek na příslušné sběrné místo, kde bude provedena odborná recyklace tohoto elektronického zařízení. V Evropské unii a v ostatních evropských zemích jsou zřízena sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, předcházíte možným negativním dopadům na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné manipulace s tímto výrobkem. Recyklace všech těchto materiálů přispívá také k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení současně s domovním odpadem. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Podrobnosti také naleznete v Zákonu o odpadech příslušné země, v ČR č. 185/2001 Sb. v platném znění. Dále na internetových stránkách a (likvidace elektroodpadu). Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s platnými předpisy a zákony uděleny pokuty. Záruka Na tento výrobek platí záruka po dobu 24 měsíců ode dne zakoupení. Tato záruka se vztahuje na závady způsobené vadným materiálem nebo chybou při výrobě. Neplatí, pokud k závadě došlo kvůli mechanickému poškození, živelné pohromě či jiné neodvratné události, připojení k nesprávnému síťovému napětí, úpravami nebo opravami provedenými nekvalifikovanými a neoprávněnými osobami, nesprávnému použití nebo použití jiným způsobem, než je uvedeno v návodu. Všechny doklady o koupi a o případných servisních opravách výrobku uschovejte po dobu min. 3 let pro zajištění kvalitního záručního a pozáručního servisu. Zjištění, že vám tento výrobek nevyhovuje, není důvodem k reklamaci. Pokud chcete výrobek reklamovat, předložte spolu s ním doklad o koupi. Pokud dojde k poruše vašeho přístroje, kontaktujte prodejce, u něhož jste jej zakoupili. Výrobce: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
