Pájecí stanice PROSKIT SS-256B

Transkript

1 Pájecí stanice PROSKIT SS-256B Děkujeme, že jste zakoupili tuto pájecí stanici. Před prací s přístrojem si prosím přečtěte tento návod a poté jej uchovávejte pro budoucí použití. Vlastnosti - Velký podsvícený displej s nastavitelným kontrastem a jasem. - Snadno se nastavuje pomocí volicího kotouče. - Obsahuje vysoce výkonné topné těleso umožňující rychlou obnovu teploty. - Řízeno mikroprocesorem zajišťujícím vysoký výkon a přesné ovládání teploty. - Funkce kalibrace teploty. - Funkce automatického přepnutí do spánkového režimu a probuzení, uzamčení systému, kalibrace hrotu a nízká spotřeba. - 3 pozice paměti a vyvolání často používaných teplot. - Vestavěný výstupní DC 5 V/1 A USB port. - Splňuje standardy CE, ESD, RoHS. - Vodiče mají certifikát UL. - Silikonový vodič s tepelnou odolností až do 200 C. - Vratná pojistka. Obsah balení Před použitím zkontrolujte, zda balení obsahuje všechny následující položky. Pokud něco chybí nebo je poškozené, kontaktujte prodejce. - Pájecí stanice - Stojánek na páječku s čisticí houbičkou - Páječka - Napájecí kabel - Uzemňovací kabel s krokosvorkou - Návod Specifikace Vstupní napětí: 220 až 240 V, 50 Hz Ovládání systému: ovládáno mikroprocesorem Spotřeba: 60 W Výstupní napětí: 24 V AC LCD displej: 73 x 40 mm, s podsvícením Rozsah teplot: 200 až 480 C / 392 až 896 F Kalibrace teploty: 100 až 699 C (212 až 1290 F), nastavení Teplotní stabilita: ±2 C / ±36 F (bez zátěže) Zahřívací těleso: z keramiky a oxidu hlinitého Zástrčka: B Spánkový mód: nastavení spuštění po 1 až 240 minutách Teplota spánkového módu: 200 C / 392 F Výstupní USB port: DC 5 V / 1 A Nastavení paměti: 3 pozice Funkce uzaknutí teploty: ano Náhradní zahřívací těleso: 9SS-900N-HT Náhradní páječka: 9SS-256-SI Uzemňovací potenciál hrotu k uzemnění: 2 Ω / 2 mv Rozměry: 180 x 150 x 106 mm Hmotnost: 2,1 kg Balení: krabice

2 Bezpečnostní instrukce Ujistěte se před použitím páječky, že vaše napájení má hodnoty V~ 50/60 Hz. Nepoužívejte přístroj, pokud byl jakkoliv poškozen. Nedovolte, aby se do přístroje dostala jakákoliv tekutina, byl vystaven mechanickým šokům, povětrnostním vlivům, přímému slunečnímu světlu, zdrojům tepla, vlhku, korozivním látkám. vlhkosti a dalším faktorům, které by jej mohly poškodit. Výrobek nerozebírejte, nebezpečí úrazu elektrickým proudem. Pokud při práci potřebujete páječku odložit, použijte v sadě přiložený stojánek. Páječka se během práce velmi zahřívá. Riziko spálení. Nenechte napájecí kabel viset přes hranu stolu nebo ostré předměty. Pokud je přístroj nebo jeho napájecí kabel poškozený, nepoužívejte jej a kontaktujte prodejce. Napájecí kabel nesmí být vystavován vodě, vlhku a horkým povrchům. Při odpojování ze zásuvky držte kabel za zástrčku. Zástrčku nezapojujte a nevypojujte mokrýma rukama. Je třeba, aby byl přístroj před zapojením do elektrické sítě vypnutý. Po vypnutí jej vždy odpojte ze zásuvky. Dávejte si pozor, aby přístroj nemohl spadnout z pracovní plochy. Zajistěte, aby si s přístrojem nehrály děti. Riziko úrazu. Při práci dodržujte pravidla bezpečnosti práce. Vzhled přístroje Popis funkce LCD displeje 1) Zapnuto/vypnuto pípání 2) Uzamčena teplota 3) Spánkový mód 4) Výkon 5) Jednotka teploty 6) Aktuální teplota 7) Nastavení paměti teploty

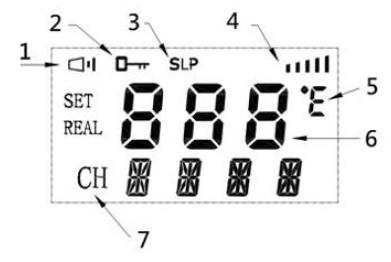

3 Nastavení a práce s pájecí stanicí Začínáme Zapněte pájecí stanici, na LCD se zobrazí po třech sekundách hlavní menu: Po dalších třech sekundách se zobrazí poslední nastavená teplota: Nastavení teploty V hlavním menu otočte volicím kotoučem ve směru hodinových ručiček, abyste teplotu zvýšili, a proti směru, abyste ji snížili. Výběr teplotní paměti V hlavním menu stiskněte střed volicího kotouče, začne blikat CH1/CH2/CH3, otočením navolíte potřebnou teplotu. Opětovným stisknutím volicího kotouče volbu uložíte. Menu nastavení funkce Stiskněte na tři sekundy volicí kotouč, abyste se dostali do menu nastavení funkce. První nastavení je TEMP, otočením kotouče ve směru hodinových ručiček můžete přepínat mezi funkcemi. Ty jsou v pořadí: TEMP UNIT SLP BEEP LIGH CODE EXIT zpět k TEMP. Opětovným stiskem volicího kotouče zvolíte danou funkci.

4 TEMP: nastavení teploty Vyberte funkci TEMP. Stiskněte volicí kotouč pro mód výběru kanálu. Otočte kotoučem pro výběr mezi CH1/CH2/CH3 a znovu stiskněte kotouč pro nastavení teploty. Otáčejte po směru hodinových ručiček pro zvýšení a proti směru pro snížení teploty. Stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení a ukončení menu. UNIT: výběr jednotky Celsia nebo Fahrenheita Vyberte nastavení funkce UNIT. Stiskněte volicí kotouč pro mód výběru jednotky teploty. Otočte kotoučem pro výbět Fahrenheit nebo Centigrade. Stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení a ukončení menu. SLP: nastavení spuštění spánkového módu 1) Vyberte funkci SLP. Stiskněte kotouč a otáčejte jím pro nastavení 1 až 240 minut nebo nastavení OFF (vypnutí spánkového módu). Po nastavení stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení a ukončení menu. 2) Ve spánkovém módu se sníží teplota zahřívacího tělesa na 200 C. Pokud potřebujete pájet, stiskněte pro probuzení volicí kotouč a teplota se zvýší na nastavenou. BEEP: nastavení pípání Vyberte funkci nastavení BEEP. Stiskněte volicí kotouč a otáčením přepínejte mezi ON a OFF. Po nastavení stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení a ukončení menu. Když je nastaveno ON, při stisku volicího kotouče se bude ozývat pípání.

5 LIGH: nastavení jasu LCD Vyberte nastavení LIGH. Stiskněte kotouč pro spuštění módu nastavení jasu displeje a otáčením nastavte jas. mezi 0 až 9. Po nastavení stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení ta ukončení menu. CODE: nastavení hesla 1) Vyberte nastavení CODE. Stiskněte kotouč pro spuštění módu nastavení hesla a otáčením vložte staré heslo a poté nové heslo. Po nastavení stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení a ukončení menu. 2) V hlavním menu stiskněte na 3 sekundy volicí kotouč, vložte heslo do menu funkcí a nyní můžete provádět jakákoliv nastavení. 3) Ukončení hesla: v hlavním menu stiskněte na 3 sekundy volicí kotouč, vložte heslo, pokračujte krokem 1 a nové heslo zadejte jako ) Po nastavení stiskněte kotouč pro přechod do dalšího menu. Otočte jím a vyberte "Exit" pro uložení ta ukončení menu. UPOZORNĚNÍ: Základní nastavení je 000, s tímto heslem se přístroj neuzamyká. EXIT: uložení a ukončení

6 Nastavení kalibrace teploty Páječku byste měli zkalibrovat poté, co jste vyměnili pájecí pero, hrot nebo zahřívací prvek. 1) V hlavním menu stiskněte volicí kotouč na 6 sekund, abyste se dostali do módu CALI. Otáčením zvolte a vložte skutečnou teplotu. Stiskněte volicí kotouč, abyste uložili teplotu a vrátili se do hlavního menu. 2) Kalibrace teploty páječky Nastavte teplotu pájecí stanice na 350 C. Když se teplota stabilizuje, změřte teplotu hrotu páječky a zadejte ji do stavu CALI. Stanice vypočítá teplotu. 3) CALI. Popis statusu 3.1 Když se jako status CALI zobrazí - - -, znamená to, že teplota není zkalibrovaná. 3.2 Když se jako status CALI zobrazí H nebo HH, znamená to skutečnou teplotu, zkalibrovanou a zvýšenou. Například nastavená teplota je 350 C, skutečná teplota je 320 C, po kalibraci teploty se teplota zvýší na 350 C. 3.3 Když se jako status CALI zobrazí L nebo LL, znamená to skutečnou teplotu, zkalibrovanou a sníženou. 3.4 Když se jako status CALI zobrazí HHH, znamená to skutečnou teplotu zkalibrovanou na maximální teplotu, kterou už nelze zvýšit, jedině snížit. 3.5 Když se jako status CALI zobrazí LLL, znamená to skutečnou teplotu zkalibrovanou na minimální teplotu, kterou už nelze snížit, jedině zvýšit.

7 Reset V hlavním menu stiskněte na 9 sekund volicí kotouč, čímž spustíte mód REST. Základní nastavení je NO. Otočte kotoučem, abyste jej změnili na YES a stiskem kotouče volbu potvrďte. Stiskněte kotouč znovu pro uložení a návrat do hlavního menu. Reset zapomenutého hesla Pokud zapomenete heslo, vypněte napájení a poté současně stiskněte volicí kotouč a vypínač. Napište heslo 888, páječka resetuje heslo na 000. Likvidace starého elektrického a elektronického zařízení Uvedený symbol na výrobku, jeho příslušenství, obalu nebo na průvodních dokumentech označuje, že s výrobkem nesmí být nakládáno jako s běžným komunálním odpadem. Prosím odevzdejte tento výrobek na příslušné sběrné místo, kde bude provedena odborná recyklace tohoto elektronického zařízení. V Evropské unii a v ostatních evropských zemích jsou zřízena sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, předcházíte možným negativním dopadům na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné manipulace s tímto výrobkem. Recyklace všech těchto materiálů přispívá také k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení současně s domovním odpadem. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Podrobnosti také naleznete v Zákonu o odpadech příslušné země, v ČR č. 185/2001 Sb. v platném znění. Dále na internetových stránkách a (likvidace elektroodpadu). Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s platnými předpisy a zákony uděleny pokuty. Záruka Na tento výrobek platí záruka po dobu 24 měsíců ode dne zakoupení. Tato záruka se vztahuje na závady způsobené vadným materiálem nebo chybou při výrobě. Neplatí, pokud k závadě došlo kvůli mechanickému poškození, živelné pohromě či jiné neodvratné události, připojení k nesprávnému síťovému napětí, úpravami nebo opravami provedenými nekvalifikovanými a neoprávněnými osobami, nesprávnému použití nebo použití jiným způsobem, než je uvedeno v návodu. Všechny doklady o koupi a o případných servisních opravách výrobku uschovejte po dobu min. 3 let pro zajištění kvalitního záručního a pozáručního servisu. Zjištění, že vám tento výrobek nevyhovuje, není důvodem k reklamaci. Pokud chcete výrobek reklamovat, předložte spolu s ním doklad o koupi. Pokud dojde k poruše vašeho přístroje, kontaktujte prodejce, u něhož jste jej zakoupili. Dovozce: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
