1 Informační systém ViSl Matěj Pavlík kontakt:

2 Úvod Program má dva základní funkční režimy: Editace grafikonu v tomto režimu se tvoří grafikon, který se dále použije v režimu řízení Řízení provozu v tomto režimu probíhá samotné informování cestujících o spojích v předem vytvořeném grafikonu, případně o různých změnách v dopravě (zpoždění, výluky, odklony, zrušení spoje,...)

3 Editor grafikonu Do programu je přímo integrován; lze v něm upravovat grafikony, které bude program řídit. V editoru lze upravovat: Obsluhované stanice (název, kolejiště, způsob řízení manuální/automatický) Spoje, které budou do grafikonu zahrnuty (číslo, druh, linka, trasa, časy příjezdu/odjezdu, datum jízdy apod.) Formy výstupu (tabule zobrazované na obrazovky)

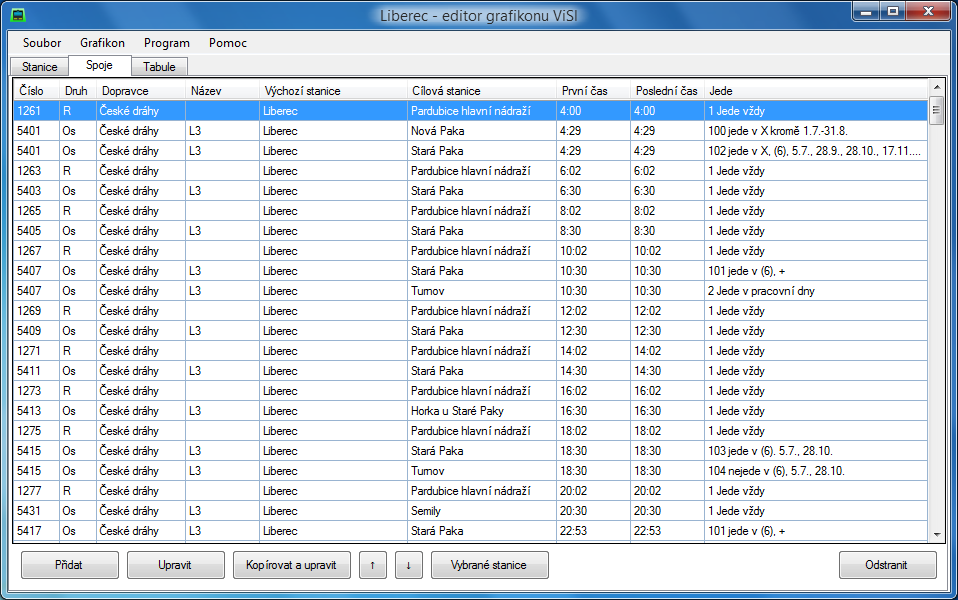

4 Editor grafikonu Ukázka okna editoru grafikonu

5 Řízení provozu základní funkčnost Základní hlášení vlaku (přijede, vjíždí, zastavil, nástup, odjede) Zobrazení údajů o vlaku na tabule (cílová stanice, odjezd, kolej,...) Upozornění na mimořádnosti v provozu (zpoždění, výluka, odklon, zrušení) v hlášení i na tabulích; může být definována mimořádnost pro konkrétní spoj nebo stejná mimořádnost pro více spojů v ovládané stanici Doplňkové informace: hlášení o průjezdu vlaku po koleji, posun, doplňkové fráze; zobrazení libovolného textu na obrazovku s odjezdy/příjezdy (běžící text apod.)

6 Řízení provozu akustický výstup Program podporuje akustický výstup pomocí hlášení staničního rozhlasu hlášení vlaků, bezpečnostní upozornění, hlášení mimořádností, doplňkové fráze Virtuálně má frontu hlášení každá stanice v grafikonu, reálně se však přehrává pouze hlášení z jedné stanice, kterou operátor vybere

7 Řízení provozu vizuální výstup Programem je také podporován výstup vizuální, který k zobrazení využívá obrazovky připojené k počítači přes port VGA/HDMI Ke každé obsluhované stanici je možno připojit teoreticky neomezený počet obrazovek (prakticky je počet závislý na parametrech počítače) Lze zobrazit tabule odjezdové/příjezdové několik velikostí, které lze zvolit v závislosti na rozlišení připojených monitorů

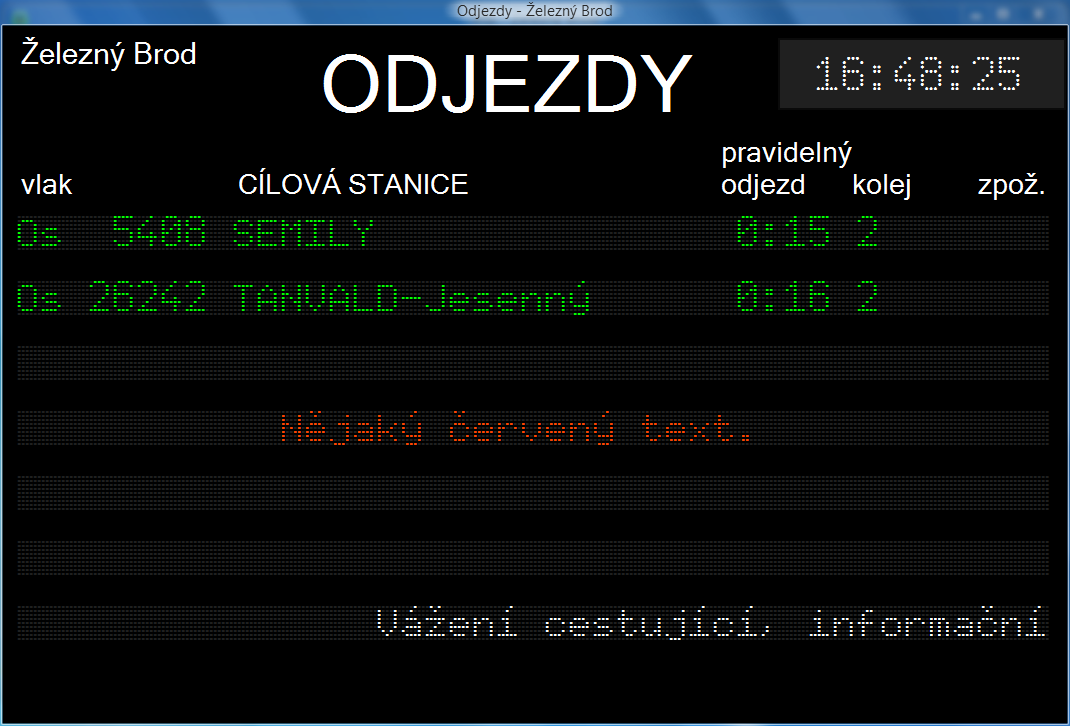

8 Ukázka obrazovky s informacemi o odjezdech

9 Řízení provozu okno operátora Veškeré řízení programu probíhá v okně operátora, případně v dialogových oknech. Na okně operátora se nacházejí 3 záložky: 1. Záložka Ovládání na této záložce vidí operátor všechny načtené spoje, může zde nastavit kolej, zpoždění, spustit hlášení vlaku, vypsat spoj na tabule a smazat spoj z tabulí i další 2. Záložka Tabule zde jsou zobrazeny náhledy všech tabulí dostupných v daném grafikonu, lze zde editovat informace zobrazené na tabulích (běžící text, alternativní text k vlaku) 3. Záložka Hlášení lze zde spouštět doplňková hlášení, editovat pořadí hlášení ve frontě, přečíst si přepis fronty a tak dále Dále se v okně nachází horní menu, přes které lze spouštět další funkce programu, případně upravit jejich nastavení, a také stavový řádek v dolní části okna, kde se zobrazí aktuální čas, zbývající délka fronty hlášení apod.

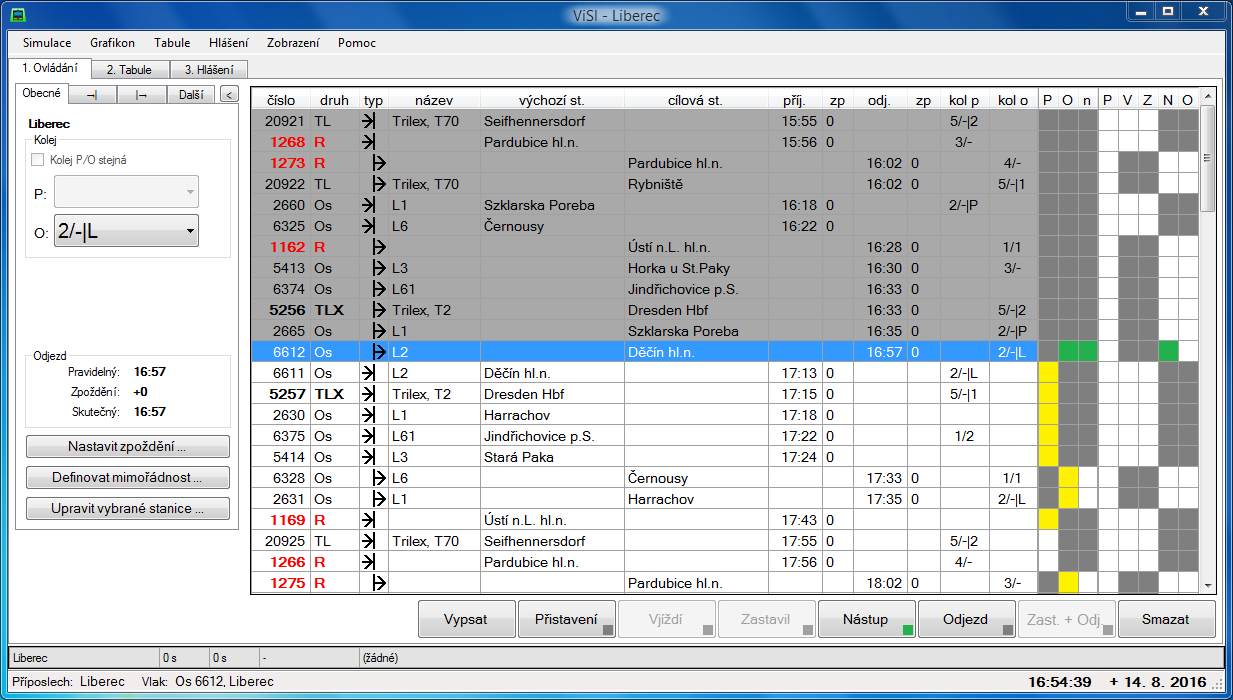

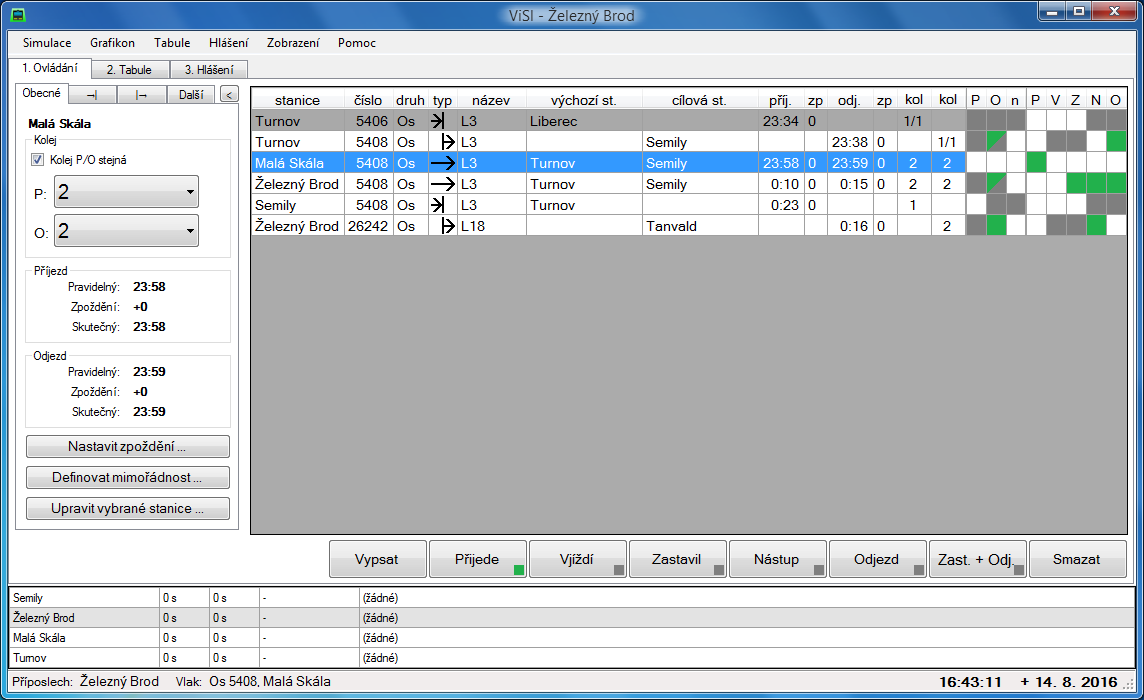

10 Řízení provozu záložka ovládání Horní menu Boční panel s údaji o zvoleném vlaku Výpis spojů s příznaky odbavení hlášení a příznaky zobrazení na tabulích Rychlý náhled běžících hlášení Tlačítka ovládání Stavový řádek

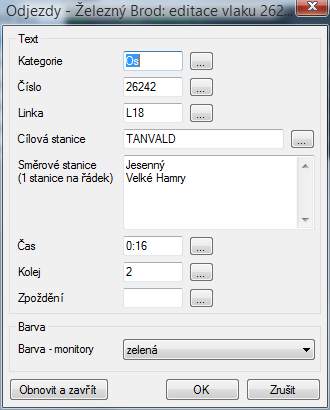

11 Řízení provozu záložka tabule Přehled informací vypsaných na tabulích Dialogové okno pro editaci zobrazení vlaku na tabuli

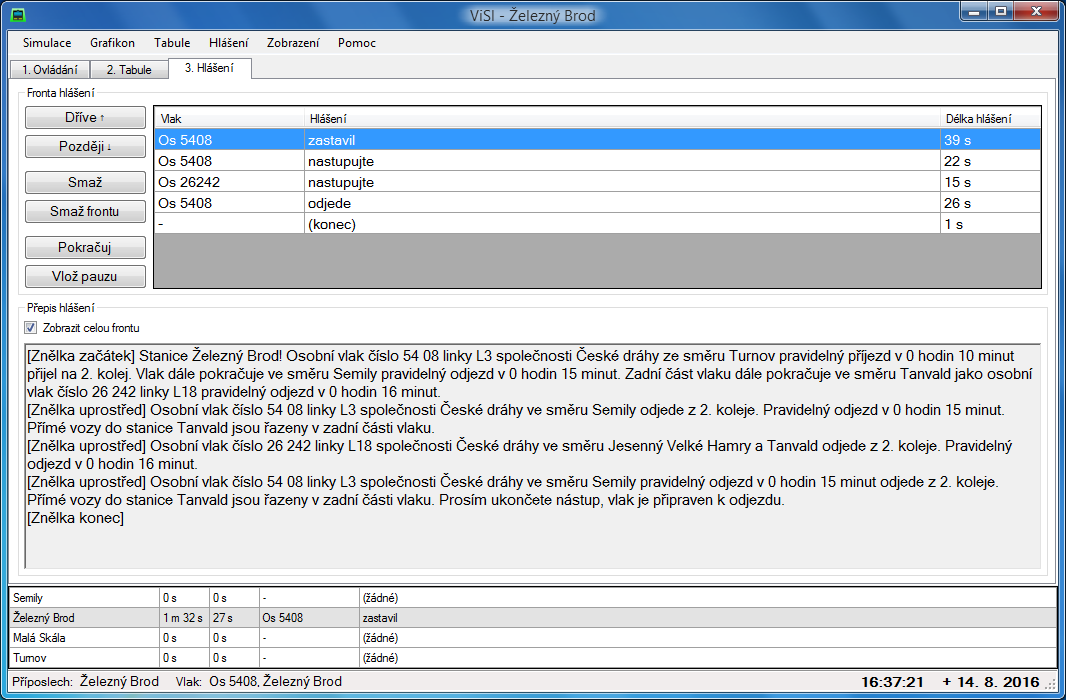

12 Řízení provozu záložka hlášení Tlačítka pro generování dodatkových hlášení Fronta aktuálně zvolené stanice, tlačítka ovládání hlášení Přepis fronty hlášení, případně pouze jednoho hlášení Seznam všech obsluhovaných stanic a rychlý náhled jejich front hlášení

13 Řízení provozu automatický režim Program podporuje řízení v automatickém režimu, kdy jsou základní funkce (vypsání, základní hlášení, smazání) řízeny programem automaticky podle časů příjezdu, odjezdu a zpoždění Není-li automatický režim aktivován, program stále operátorovi může zvýrazňovat hlášení, která mají být odbavena

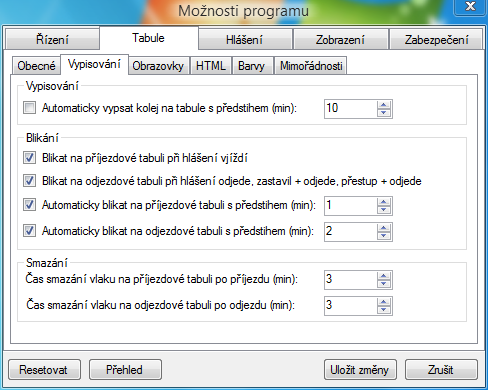

14 Nastavení Program je v mnoha ohledech konfigurovatelný a v okně Možnosti programu lze jeho nastavení měnit

15 Systémové požadavky programu Operační systém: Windows Vista / Windows 7 / Windows 8 / Windows 10 (program běží i pod Win XP, při testech ovšem byla zjištěna částečná nekompatibilita některých funkcí) Platforma.NET 3.5 (u výše zmíněných OS je integrovaná nebo lze doinstalovat) Procesor: v závislosti na rozsahu grafikonu - nejlépe vícejádrový Grafická karta: pro grafický výstup musí podporovat připojení více obrazovek Zvuková karta: počítač musí být vybaven zvukovou kartou s jackem nebo jiným konektorem pro připojení rozhlasu HDD: vyžaduje alespoň 1 GB volného místa na disku
