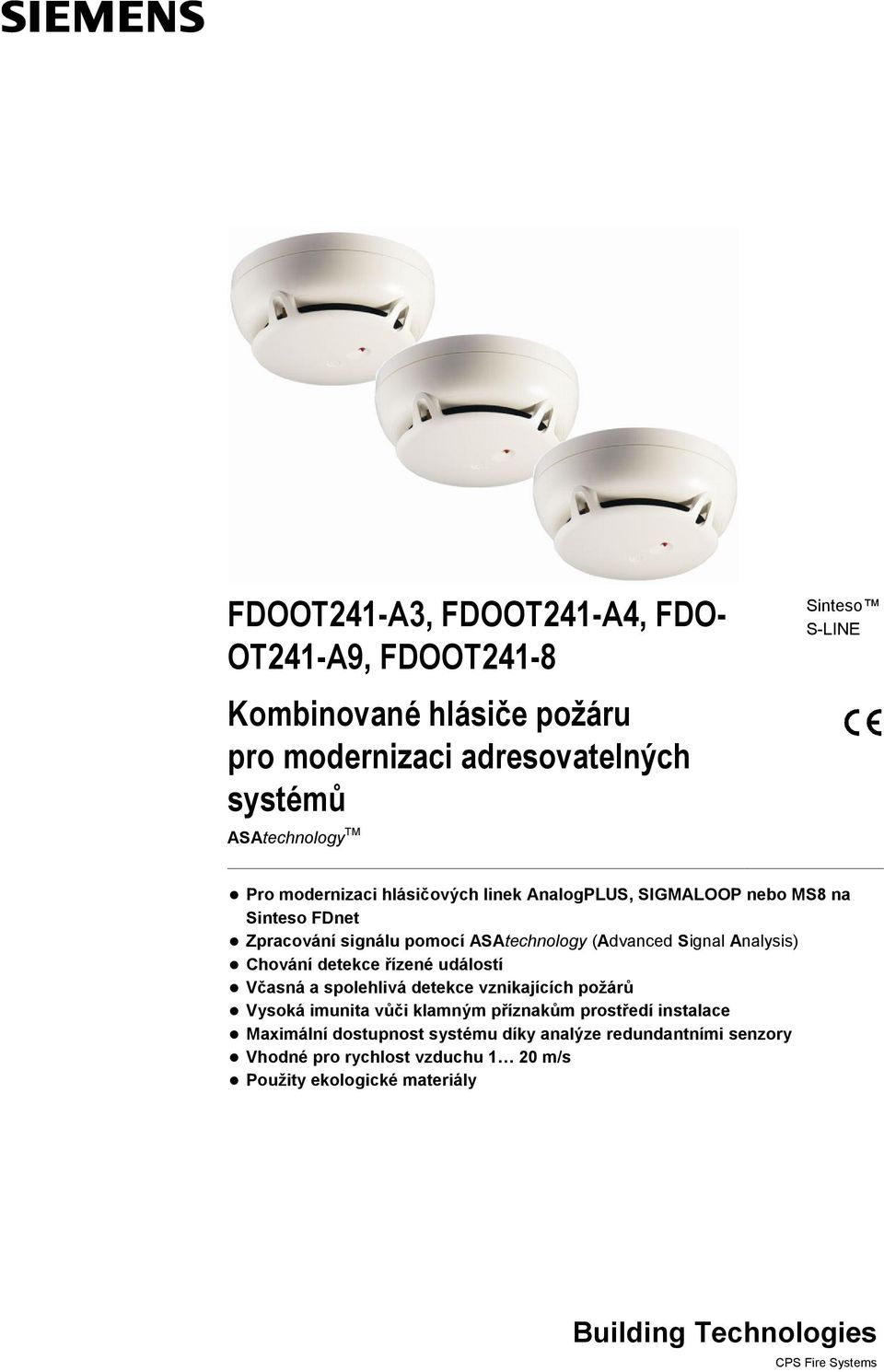

1 FDOOT241-A3, FDOOT241-A4, FDO- OT241-A9, FDOOT241-8 Kombinované hlásiče požáru pro modernizaci adresovatelných systémů ASAtechnology TM Sinteso S-LINE Pro modernizaci hlásičových linek AnalogPLUS, SIGMALOOP nebo MS8 na Sinteso FDnet Zpracování signálu pomocí ASAtechnology (Advanced Signal Analysis) Chování detekce řízené událostí Včasná a spolehlivá detekce vznikajících požárů Vysoká imunita vůči klamným příznakům prostředí instalace Maximální dostupnost systému díky analýze redundantními senzory Vhodné pro rychlost vzduchu 1 20 m/s Použity ekologické materiály

2 Charakteristika Životní prostředí ekologické zpracování recyklovatelné materiály elektronické a syntetické materiály lze snadno oddělit ekologické testování hlásiče bez zkušebního plynu Charakteristika odolný vůči vlivům prostředí a rušení jako jsou prach, vlákna, hmyz, vlhkost, extrémní teploty, elektromagnetické rušení, korozivní páry, vibrace, syntetické aerosoly a atypické příznaky požáru necitlivý na úder, ochrana proti sabotáži zpracování signálu pomocí ASAtechnology TM ('Advanced Signal Analysis') chování hlásiče podle času a s ohledem na průběh vysoká imunita vůči rušení od silové elektroniky chráněná elektronika, vysoce kvalitní komponenty sofistikované hlídání senzoru a elektroniky redundantní, vysoce kvalitní systém senzoru vestavěný poplachový indikátor (AI) viditelný pod úhlem 360 integrovaný oddělovač linky stejný typ patice lze použít pro všechny typy hlásičů Kombinované hlásiče požáru FDOOT241-A3, FDOOT241-A4, FDOOT241-A9, FDOOT241-8, neurální ASA Funkce pracuje na základě detekce rozptylu světla dvěma senzory - optický dopředný a zpětný rozptyl optoelektronická vzorkovací komora brání vnikání rušivého externího světla a optimálně detekuje jak tmavé, tak i světlé částice kouře dva přídavné teplotní senzory zvyšují imunitu hlásiče na rušivé vlivy a zkvalitňují reakční charakteristiku hlásiče požáru software lze nastavit na kombinovaný hlásič požáru, hlásič kouře nebo hlásič teplot volitelné chování detekce využitím specifických sestav ASA parametrů Více protokolů: FDOOT241-A3 (AnalogPLUS, FDnet) FDOOT241-A4 (SIGMALOOP, FDnet) FDOOT241-A9: kolektivní/gmt (Cerberus, Siemens) / SynoLINE300, FDnet FDOOT241-8 (MS8/PMT, FDnet) Použití Pro včasnou detekci požárů s výskytem plamene způsobených vznícením kapalných a pevných materiálů a doutnajících požárů pro včasnou a spolehlivou detekci požáru v prostředí s rušivými vlivy možnost využití s adresací pro postupnou modernizaci: FDOOT241-A3 z AnalogPLUS na Sinteso FDnet FDOOT241-A4 z SIGMALOOP na Sinteso FDnet FDOOT241-A9 z SynoLINE300 na Sinteso FDnet FDOOT241-8 z MS8 na Sinteso FDnet 2

3 Instalace Snadná, časově nenáročná instalace netřeba propojovat vodiči, adaptéry patic FDB281/FDB241/FDB299 jsou již zapojené sundejte hlásič AnalogPLUS, SIGMALOOP, kolektivní nebo MS8 FDB241 adaptér patice pro AnalogPLUS (DB1131A) adaptér patice pro SIGMALOOP (SPF3600) adaptér patice pro Interaktiv (DB1151A) osaďte hlásiče FDOOT241-A3 nebo FDOOT241-A4 do adaptéru patice FDB241 a jednoduše oba kusy nasaďte do patice AnalogPLUS nebo SIGMALOOP, rukou nebo přípravkem pro výměnu (a testování) hlásičů FDB241 Adaptér patice AnalogPLUS (DB1131A) nebo SIGMALOOP (SPF3600) patice FDOOT241-A3 / FDOOT241-A4 Kombinovaný hlásič požáru Poplachový indikátor FDUD291 přípravek pro výměnu hlásičů FDUD292 přípravek pro výměnu a testování hlásičů FDB299 adaptér patice pro AlgoRex kolektiv (DB1101A) adaptér patice pro SIGMACON (SPF600) osaďte hlásič FDOOT241-A9 do adaptéru patice FDB299 a jednoduše oba kusy nasaďte do kolektivní patice DB1101A nebo SPF600, rukou nebo přípravkem pro výměnu (a testování) hlásičů. FDB299 Adaptér patice AlgoRex-kolektivní (DB1101A) nebo SIGMACON (SPF600) patice FDOOT241-A9 Kombinovaný hlásič požáru Poplachový indikátor FDUD291 přípravek pro výměnu hlásičů FDUD292 přípravek pro výměnu a testování hlásičů 3

4 FDB281 adaptér patice pro MS8 osaďte hlásič FDOOT241-8 do adaptéru patice FDB299 a jednoduše oba kusy nasaďte do patice MS8, rukou nebo přípravkem pro výměnu (a testování) hlásičů. FDB281 Adaptér patice Patice MS8 FDOOT241-8 Kombinovaný hlásič požáru Poplachový indikátor FDUD291 přípravek pro výměnu hlásičů FDUD292 přípravek pro výměnu a testování hlásičů Efektivita v místě instalace žádné zapojování vodičů, pouze výměna hlásiče výměna hlásičů bez žebříku až do výšky 8 m přípravkem pro výměnu hlásičů FDUD291 nebo přípravkem pro výměnu a testování hlásičů a teleskopické tyče nebo prodlužovací tyče 4

5 Rozměry s paticí FDB2x1, FDB2x1-AA možno použít pro povrchovou kabeláž do Ø6 mm s paticí FDB222 pro montáž přímo na strop, pouze pro zavedení kabelů tažených pod omítkou Ø100 Ø100 Patice hlásičů AnalogPLUS (DB1131)- nebo SIGMALOOP (SPF3600)- nebo Kolektivní (DB1101A) Adaptér patice FDB241 nebo FDB299 Kombinovaný hlásič požáru FDOOT241-A3, FDOOT241-A4, FDOOT241-A9 Patice hlásiče MS8 Adaptér patice FDB281 Kombinovaný hlásič požáru FDOOT

6 Technická data FDOOT241-A3 FDOOT241-A4 FDOOT241-A9 FDOOT241-8 FDOOT241-8, FDOOT241-A3, FDOOT241-A4 FDOOT241-A9 pro systém hlásičů pro systém hlásičů pro systém hlásičů pro systém hlásičů pro FDnet AnalogPLUS SIGMALOOP kolektivní MS8 Provozní napětí Vss Vss Vss Vss Vss (modulované) Provozní proud (klidový) 200 µa 200 µa 200 µa 200 µa µa Poplachový indikátor (AI) Komunikační protokol Kompatibilní se systémem není podporován 2 externě připojitelný a externě připojitelný a externě připojitelný a externě připojitelný a adresovatelný adresovatelný adresovatelný adresovatelný AnalogPLUS SIGMALOOP kolektivní MS8/PMT FDnet AlgoRex SIGMASYS AlgoRex SIGMASYS, BMS, (FS20) SIGMASYS, SM80/88/D100, SRS CZ10 Provozní teplota C C C C Skladovací teplota C C C C Vlhkost 95 % rel. Barva bílá, ~RAL 9010 Krytí EN60529/IEC529 patice FDB221 FDB222 IP43 přídavná patice FDB291 IP44 adaptér patice FDB281 IP44 adaptér patice IP44 FDB241 a patice DB1131A nebo SPF3600 adaptér patice IP44 FDB299 a kolektivní patice DB1101A Normy CEA4021, EN54-5, EN54-7, EN54-17 Schválení VdS G G objednáno G Přípustná rychlost 1 20 m/s vzduchu QS normy Siemens Standard SN

7 FDOOT241-A3 FDOOT241-A4 FDOOT241-A9 FDOOT241-8 Podrobnosti pro objednání Typ Objednací číslo Popis Hmotnost FDOOT241-A3 S54310-F10-A1 Kombinovaný hlásič požáru 0,106 kg FDOOT241-A4 S54310-F9-A1 Kombinovaný hlásič požáru 0,106 kg FDOOT241-A9 S54310-F11-A1 Neurální hlásič požáru, ASA 0,106 kg FDOOT241-8 A5Q Kombinovaný hlásič požáru 0,106 kg FDOOT241-8M A5Q Migrační souprava (FDOOT FDB281) FDOOT241-8B A5Q Migrační souprava (FDOOT FDB221) 0,235 kg 0,162 kg FDUD290 S54370-S13-A1 Přípravek pro sejmutí adaptéru 0,098 kg FDB241 S54319-F13-A1 Adaptér patice Sinteso (SIGMA/AnalogPLUS) 0,086 kg FDB299 S54319-F14-A1 Adaptér patice Sinteso (AlgoRex-kolektivní) 0,086 kg FDB281 A5Q Adaptér patice MS8/P2 0,125 kg Patice a přídavné patice viz. katalogový list Technické podrobnosti viz. dokument A6V Podrobnosti viz. Přehled zařízení Podrobnosti o kompatibilitě systému viz. Seznam kompatibility

8 Siemens, s.r.o. Sektor Infrastructure & Cities Divize Siemensova Praha Copyright by Siemens Switzerland Ltd Data and design subject to change without notice. Supply subject to availability. Document no _o_cz_-- Manual FD20 Edition Section 2
