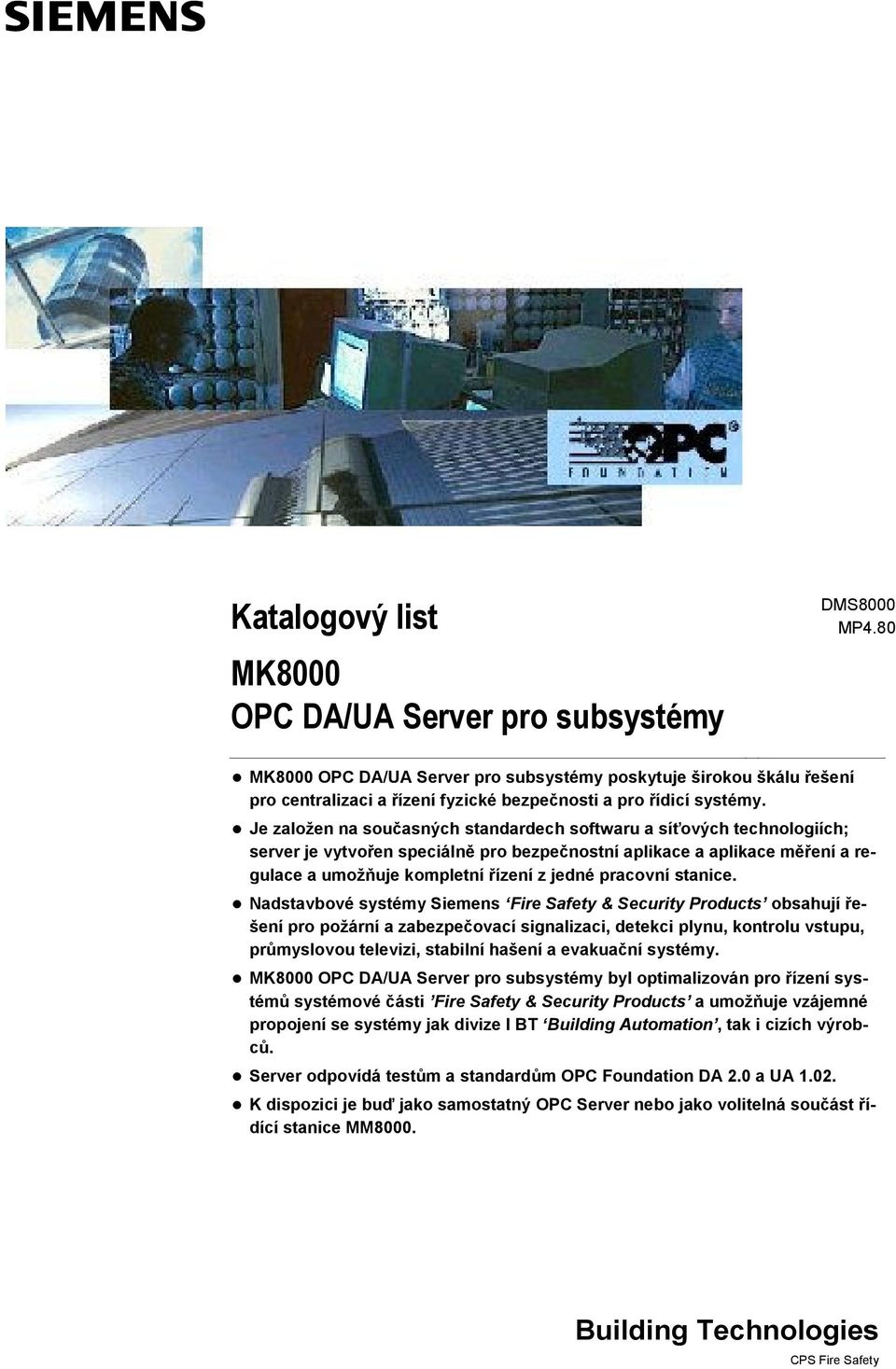

1 Katalogový list MK8000 OPC DA/UA Server pro subsystémy DMS8000 MP4.80 MK8000 OPC DA/UA Server pro subsystémy poskytuje širokou škálu řešení pro centralizaci a řízení fyzické bezpečnosti a pro řídicí systémy. Je založen na současných standardech softwaru a síťových technologiích; server je vytvořen speciálně pro bezpečnostní aplikace a aplikace měření a regulace a umožňuje kompletní řízení z jedné pracovní stanice. Nadstavbové systémy Siemens Fire Safety & Security Products obsahují řešení pro požární a zabezpečovací signalizaci, detekci plynu, kontrolu vstupu, průmyslovou televizi, stabilní hašení a evakuační systémy. MK8000 OPC DA/UA Server pro subsystémy byl optimalizován pro řízení systémů systémové části Fire Safety & Security Products a umožňuje vzájemné propojení se systémy jak divize I BT Building Automation, tak i cizích výrobců. Server odpovídá testům a standardům OPC Foundation DA 2.0 a UA K dispozici je buď jako samostatný OPC Server nebo jako volitelná součást řídící stanice MM8000.

2 Úvodem Dlouhá léta je divize Siemens Fire Safety & Security Products známá jako výrobce vysoce kvalitních bezpečnostních systémů. Mnoha úspěchů bylo dosaženo díky neustálému úsilí věnovanému modernizaci našich produktů s využitím nejnovějších technologií při maximalizaci dlouhodobosti investice ze strany našich zákazníků. Díky shodě s testy a standardy OPC Foundation může být MK8000 OPC DA/UA Server propojen s libovolným řídicím systémem splňujícím rovněž standardy OPC. Přínos Pokud hledáte bezpečnostní řešení, které je ucelené, flexibilní a odstupňované, bude nám potěšením předvést vám, jak vám může MK8000 OPC DA/UA Server pomoci maximalizovat bezpečnost i životnost vašeho systému. Systém a softwarové řešení speciálně vytvořené pro bezpečnostní aplikace a aplikace měření a regulace Otevřená filozofie systému založená na moderních standardech na trhu: standardním PC a operačním sytému Microsoft Windows 8.1, 7, 2012 R2 a 2008 R2 Bezpečná a flexibilní architektura umožňuje vytvářet řešení od jednoduchých s jednou stanicí po komplexní rozdělené konfigurace Kompletní odstupňovanost pro všechny konfigurace umožňuje provádět nezbytné rozšíření počínaje malými a středními systémy až po komplexní a sofistikovaná řešení Otevřená komunikace se systémy od jiných výrobců využívající standardní interface Komunikace může probíhat přes lokální a síťové propojení (síťový přenos dat využívá DCOM) Dlouhodobá investice Snadné zprovoznění a úpravy Vlastnosti Konfigurace pomocí programu Composer, našeho výkonného nástroje pro DMS8000 OPC Data Access 2.0x a UA 1.02 specifikace Podpora Tag browsing (IOPCBrowseServerAddressSpace) Server se pokouší znovu obnovit ztracená spojení Funkce Tag export Funkce záznamů diagnostiky Součástí SW balíčku je MK8000 klient pro testování K dispozici kontrolní utilita pro OPC interface Volitelné redundantní řešení s duálními servery pro prevenci přerušení funkce K dispozici dvouhodinový demo mód zdarma 2

3 Architektura řešení konfigurace řídící úrovně Samostatné řešení: snadné řešení pro malé systémy Jedna pracovní stanice obsahující všechny softwarové úrovně (OPC DA klient, server a komunikace); Stanice komunikuje s další úrovní pomocí lokálních portů (EIA/TIA-232) nebo přes NK8000 Ethernet port Bod na bod: přirozeně redundantní řešení ideální pro středně velké systémy Více nezávislých pracovních stanic, které obsahují všechny softwarové úrovně (OPC DA klient, server a komunikace); Stanice komunikují s další úrovní pomocí lokálních portů (EIA/TIA-232) nebo přes NK8000 Ethernet port; Každá stanice je autonomní a nezávislá; databáze nejsou sdílené Klient/Server: nejlepší pro velké systémy s rozdělenými zodpovědnostmi Stanice server zajišťuje komunikaci a podpůrné funkce jedné nebo více klient pracovním stanicím; Server koordinuje všechny aktivity tak, že více operátorů může bez problémů spolupracovat v rámci jednoho objektu; Architektura může také obsahovat: Jednu nebo více MM8000 řídících stanic; Síťový přístup k instalaci (NK8000); Distribuovaná komunikace přes více Front-End Processor (FEP) počítačů na síti Konektivita Klient/Server: řešení pro velké aplikace tolerující chybu Stejné jako Klient/Server výše, ale používá duální hardware pro servery a virtuální MK8000 aplikaci. Pokud selže zařízení nebo celý server, MK8000 pokračuje bez výpadku v provozu. Konfigurace ovládací úrovně Komunikace s lokálně distribuovanými ústřednami může být zajištěna pomocí: Redundantních smyček Cerloop Sítě CDI-net s topologií do hvězdy Sériových a IP sítí NK8000, rovněž s podporou duální sítě Ethernet pro redundantní síťování Přímá RS-232 Přímá LAN Ústředny elektrické požární signalizace a detekce plynu Siemens: FS20 Sinteso / FS720 Cerberus PRO systém elektrické požární signalizace Poznámka: obsahuje podporu migrace z CS11 AlgoRex a FC700A, vyjma FC721 CS11 AlgoRex systém elektrické požární signalizace FC700A systém elektrické požární signalizace CS1115 systém elektrické požární signalizace FC330A systém elektrické požární signalizace XLS systém elektrické požární signalizace 3

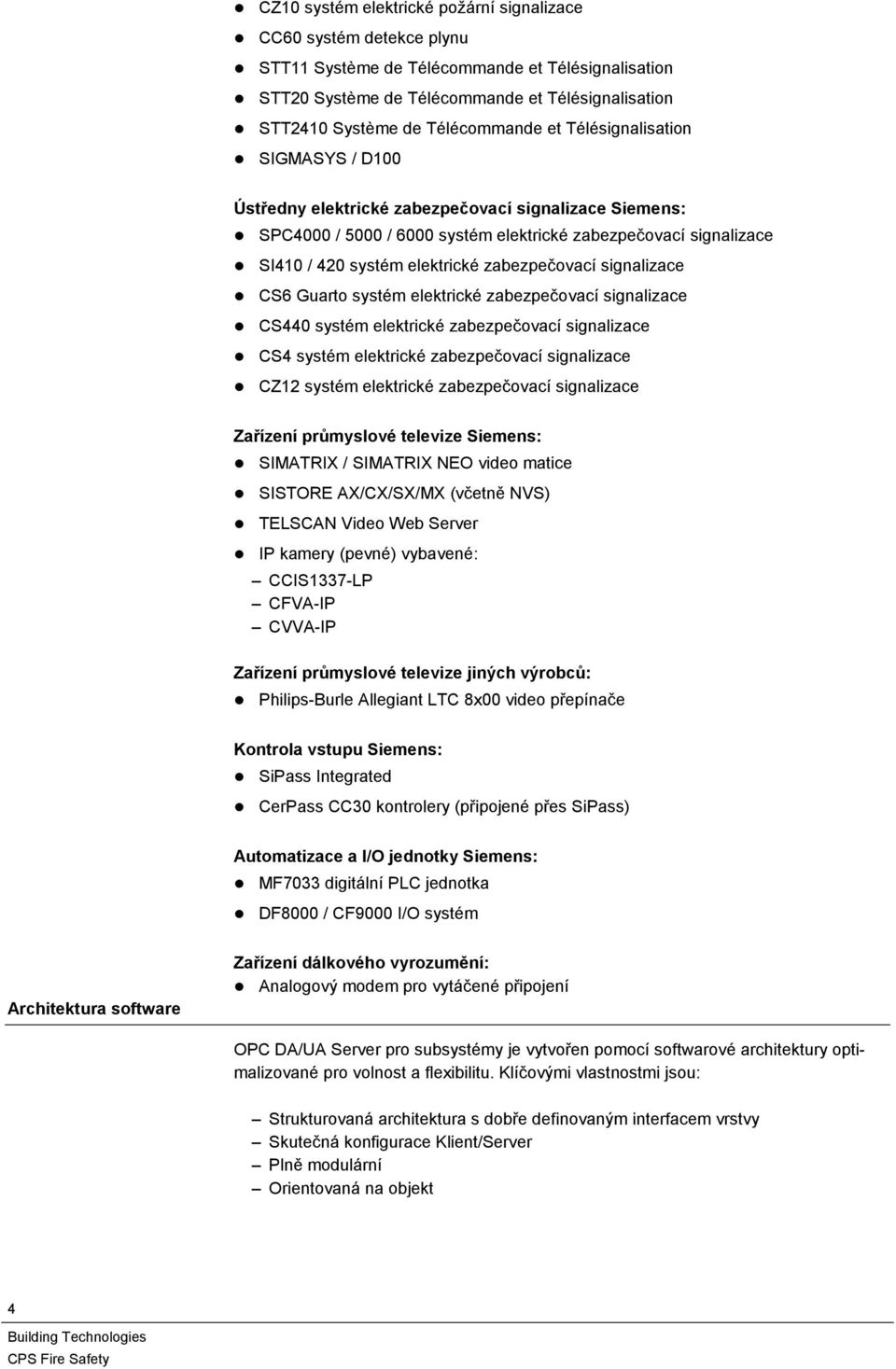

4 CZ10 systém elektrické požární signalizace CC60 systém detekce plynu STT11 Système de Télécommande et Télésignalisation STT20 Système de Télécommande et Télésignalisation STT2410 Système de Télécommande et Télésignalisation SIGMASYS / D100 Ústředny elektrické zabezpečovací signalizace Siemens: SPC4000 / 5000 / 6000 systém elektrické zabezpečovací signalizace SI410 / 420 systém elektrické zabezpečovací signalizace CS6 Guarto systém elektrické zabezpečovací signalizace CS440 systém elektrické zabezpečovací signalizace CS4 systém elektrické zabezpečovací signalizace CZ12 systém elektrické zabezpečovací signalizace Zařízení průmyslové televize Siemens: SIMATRIX / SIMATRIX NEO video matice SISTORE AX/CX/SX/MX (včetně NVS) TELSCAN Video Web Server IP kamery (pevné) vybavené: CCIS1337-LP CFVA-IP CVVA-IP Zařízení průmyslové televize jiných výrobců: Philips-Burle Allegiant LTC 8x00 video přepínače Kontrola vstupu Siemens: SiPass Integrated CerPass CC30 kontrolery (připojené přes SiPass) Automatizace a I/O jednotky Siemens: MF7033 digitální PLC jednotka DF8000 / CF9000 I/O systém Architektura software Zařízení dálkového vyrozumění: Analogový modem pro vytáčené připojení OPC DA/UA Server pro subsystémy je vytvořen pomocí softwarové architektury optimalizované pro volnost a flexibilitu. Klíčovými vlastnostmi jsou: Strukturovaná architektura s dobře definovaným interfacem vrstvy Skutečná konfigurace Klient/Server Plně modulární Orientovaná na objekt 4

5 Technická data Požadavky na hardware x86 (32-bit) CPU x64 (64-bit) CPU nebo velké systémy 1 Paměť RAM RAM pro x64 CPU nebo velké systémy Velikost harddisku CD-ROM nebo DVD COM Port 2.4 GHz nebo rychlejší E nebo Core i5 nebo lepší procesor, 2.1 GHz nebo rychlejší, doporučeno 3.0 GHz 2 GB nebo vyšší min. 8 GB RAM, doporučeno 16GB 40 GB Požadováno 1 DVD Volitelný USB Port 1 LAN připojení 10/100/1000 MB Ethernet Klávesnice a ukazovací zařízení Standardní klávesnice; myš nebo trackball USB port + SW ochranný klíč 1 Softwarové požadavky Microsoft Windows 8.1 Professional nebo Enterprise Edition x86 (32-bit) nebo x64 (64-bit) Microsoft Windows 7 Professional, Ultimate nebo Enterprise Edition x86 (32-bit) nebo x64 (64-bit) Microsoft Windows Server 2012 R2 Standard Edition x64 (64-bit) Microsoft Windows 2008 Server R2 Standard nebo Enterprise Edition x64 (64- bit).net Framework 3.5 musí být doinstalován ručně SP1.NET Framework 3.5 musí být doinstalován ručně SP1 MS SQL Server 2014 Standard varianty a Express (32-bit nebo 64-bit) MS SQL Server 2012 Standard varianty a Express (32-bit nebo 64-bit) MS SQL Server 2008 R2 Standard varianty a Express (32-bit) SQLXML 3.0 SP3.NET Framework V2.0 Internet Information Services (IIS) Aplikace pro řízení CCTV / KV Podpora virtualizačního SW: VMware Workstation 11 VMware vsphere 5.5 Update 1 (součástí vsphere 5.5) Hyper-V pro Windows Server 2012 R2 Hyper-V pro Windows Server 2008 R2 SP1 SP2 SP2 a SP3 K dispozici na DMS8000 DVD K dispozici na DMS8000 DVD Požadován pro dálkové monitorování sítě NK8000 přes web služby Poznámka: NK8000 web služby nejsou podporované Windows 7 x64 nebo Windows 2008 Server R2 x64 (64-bit) Dle konkrétní konfigurace Více informací viz. MK8000 Release Notes (A6V ) 1 Velké projekty jsou projekty s vice jak fyzickými hlásiči a nódy v Composeru. 5

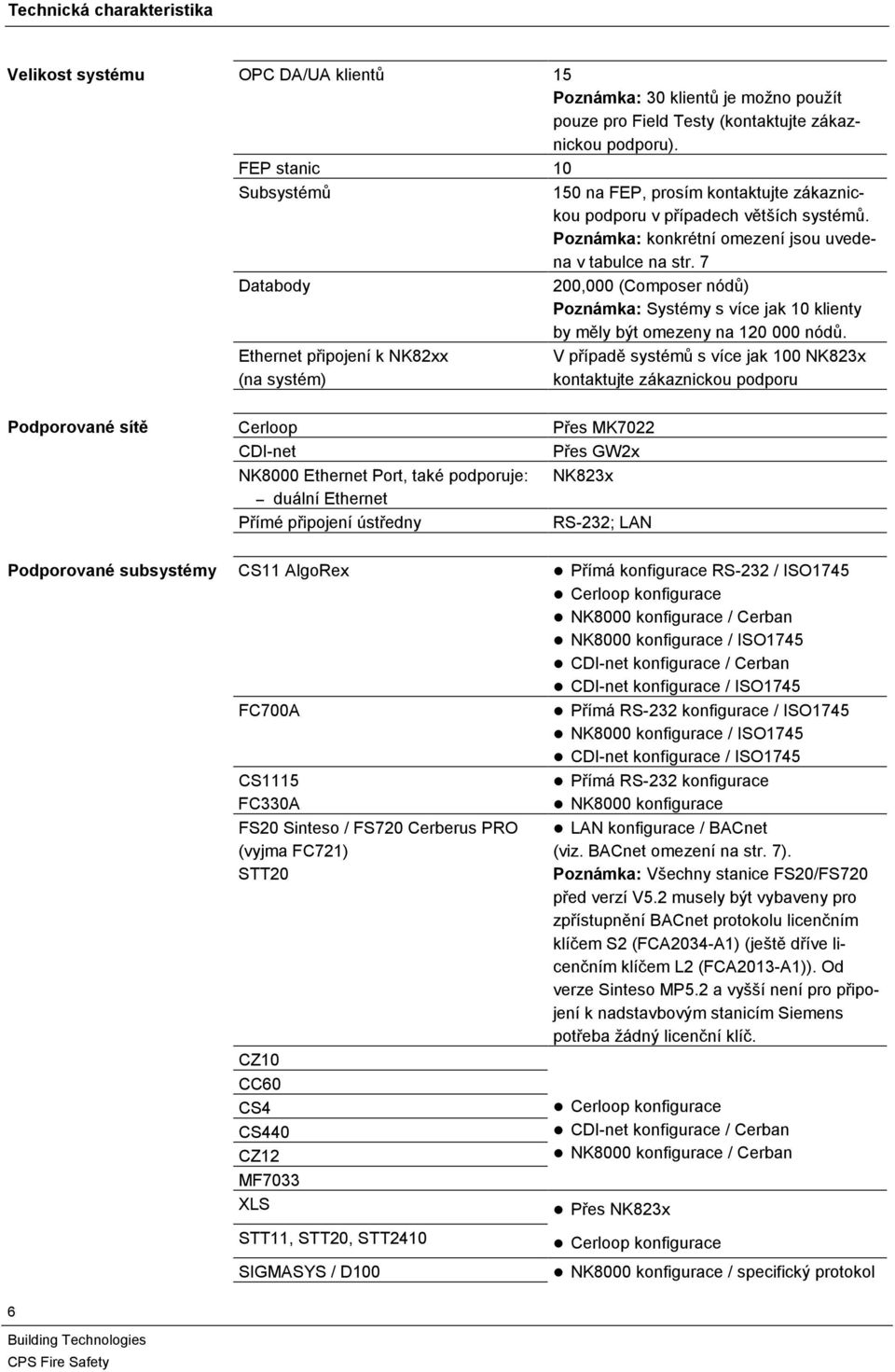

6 Technická charakteristika Velikost systému OPC DA/UA klientů 15 Poznámka: 30 klientů je možno použít pouze pro Field Testy (kontaktujte zákaznickou podporu). FEP stanic 10 Subsystémů 150 na FEP, prosím kontaktujte zákaznickou podporu v případech větších systémů. Poznámka: konkrétní omezení jsou uvedena v tabulce na str. 7 Databody 200,000 (Composer nódů) Poznámka: Systémy s více jak 10 klienty by měly být omezeny na nódů. Ethernet připojení k NK82xx (na systém) V případě systémů s více jak 100 NK823x kontaktujte zákaznickou podporu Podporované sítě Cerloop Přes MK7022 CDI-net Přes GW2x NK8000 Ethernet Port, také podporuje: NK823x duální Ethernet Přímé připojení ústředny RS-232; LAN Podporované subsystémy CS11 AlgoRex Přímá konfigurace RS-232 / ISO1745 Cerloop konfigurace NK8000 konfigurace / Cerban NK8000 konfigurace / ISO1745 CDI-net konfigurace / Cerban CDI-net konfigurace / ISO1745 FC700A Přímá RS-232 konfigurace / ISO1745 NK8000 konfigurace / ISO1745 CDI-net konfigurace / ISO1745 CS1115 FC330A FS20 Sinteso / FS720 Cerberus PRO (vyjma FC721) STT20 CZ10 CC60 CS4 CS440 CZ12 MF7033 XLS Přímá RS-232 konfigurace NK8000 konfigurace LAN konfigurace / BACnet (viz. BACnet omezení na str. 7). Poznámka: Všechny stanice FS20/FS720 před verzí V5.2 musely být vybaveny pro zpřístupnění BACnet protokolu licenčním klíčem S2 (FCA2034-A1) (ještě dříve licenčním klíčem L2 (FCA2013-A1)). Od verze Sinteso MP5.2 a vyšší není pro připojení k nadstavbovým stanicím Siemens potřeba žádný licenční klíč. Cerloop konfigurace CDI-net konfigurace / Cerban NK8000 konfigurace / Cerban Přes NK823x STT11, STT20, STT2410 SIGMASYS / D100 Cerloop konfigurace NK8000 konfigurace / specifický protokol 6

7 SIMATRIX / SIMATRIX NEO DF8000 / CF9000 Philips-Burle video přepínač (LTC 8x00) SPC 4000 / 5000 / 6000 SI410 / 420 CS6 Guarto SISTORE AX/CX/SX/MX (včetně NVS) DVR TELSCAN Video Web Server IP kamery (pevné) Vybavené: CCIS1337-LP / CFVA-IP / CVVA-IP Analogový modem SiPass Integrated CerPass CC30 kontrolery LAN konfigurace / EDP, FlexC protokoly Max. 50 ústředen /FEP Přímá RS-232 konfigurace / ISO1745 LAN konfigurace max. 250 ústř./fep NK8000 konfigurace NK8000 konfigurace / CNAP Max 1 CS6 na NK823x (CS6 připojená přes USB síťový interface ECHELON U10 USB TP/FT10 k NK823x) LAN konfigurace / specifický protokol (viz. SISTORE omezení níže) LAN konfigurace / HTTP NK8000 konfigurace / Cerban Max. 5 modemů LAN konfigurace Max. 4 servery na MK8000 systém Max 255 kontrolerů Připojené přes SiPass server Max. počet DVR připojení na Server/FEP stanici: SISTORE AX/MX: 50 (40 doporučeno pro lepší výkon) SISTORE CX/SX: 150 (100 doporučeno pro lepší výkon) Podrobnosti pro objednání Max. počet BACnet/IP připojení na Server/FEP stanici: 64 zařízení (např. ústředen FC20) Následující tabulka uvádí parametry pro každou licenci. Kritérium: Počet subsystémů Počet fyzických databodů Počet připojení, typ sítě a video driverů Konfigurační program Composer Volitelný duální hardware pro redundantní systémy Poznámky Pro více podrobností kontaktujte podporu Pro objednávání a kalkulaci musí být pro každou aplikaci MK8000 vyplněn předdefinovaný formulář MK8000 Project sheet. Kontaktujte vaše lokální distribuční centrum. 7

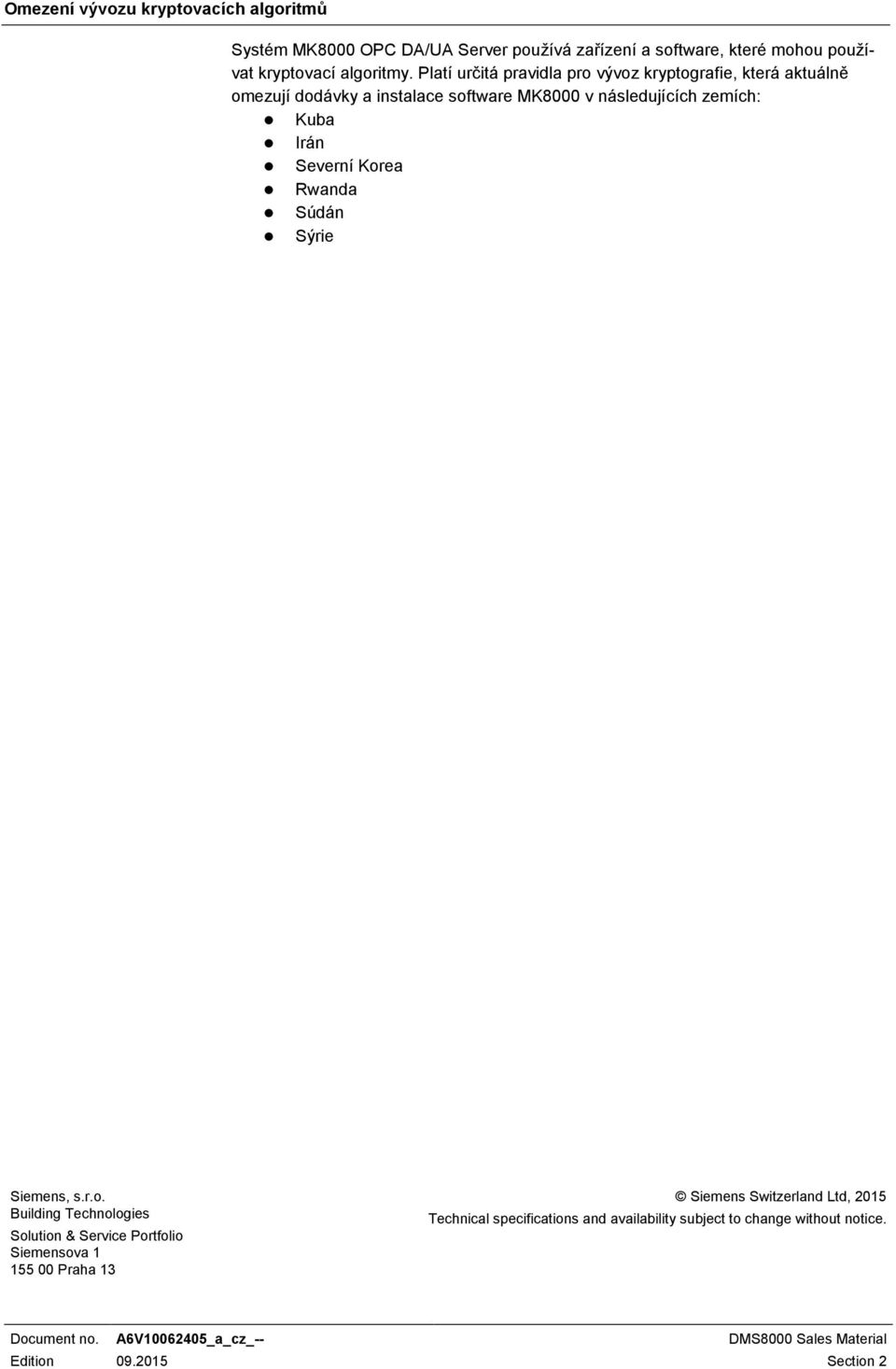

8 Omezení vývozu kryptovacích algoritmů Systém MK8000 OPC DA/UA Server používá zařízení a software, které mohou používat kryptovací algoritmy. Platí určitá pravidla pro vývoz kryptografie, která aktuálně omezují dodávky a instalace software MK8000 v následujících zemích: Kuba Irán Severní Korea Rwanda Súdán Sýrie Siemens, s.r.o. Solution & Service Portfolio Siemensova Praha 13 Siemens Switzerland Ltd, 2015 Technical specifications and availability subject to change without notice. Document no. A6V _a_cz_-- DMS8000 Sales Material Edition Section 2
