1 APLIKACE GEOTEXTILIE NA POMALÉM PÍSKOVÉM FILTRU Ing. Lucie Javůrková, Ph.D. RNDr. Jana Říhová Ambrožová, Ph.D. Jaroslav Říha

2 Úvod Experiment s geotextilií na modelu (ÚV Velebudice) - hodnoceny 3 filtrační cykly - 3, 5 a 6 týdnů srpen/září Poloprovozní aplikace na ÚV Nová Ves v Horách - filtrace 4 měsíce - porovnání s pískovým filtrem bez geotextilie (nárůst hladiny, vliv na kvalitu upravené vody)

Poloprovozní aplikace na ÚV Nová Ves v Horách - filtrace 4 měsíce -

biologické blány Usnadnění regenerace pískového filtru -

3 Cíle experimentu: Posouzení účinnosti pomalé (biologické) filtrace Kvalitativní a kvantitativní rozbor narůstající biologické blány Usnadnění regenerace pískového filtru - čištění Předpoklad urychlení zapracování pomalého pískového filtru

4 Pomalá písková filtrace Princip - klasický filtrační účinek materiálu - účinek biologického oživení na povrchu filtru zvaného biologická blána Nevýhody - velký podíl manuální práce při regeneraci filtru - nakládání s vytěženým pískem spolu s biologickou blánou Výhody - jednoduchý provoz - odpadá problém s vodou z praní filtrů

podíl manuální práce při regeneraci filtru - nakládání s vytěženým pískem spolu s

5 Geotextilie Geotextilie GEOFILTEX T 63/20 (MITOP Mimoň) Parametry: plošná hmotnost 200g/m2 ± 10%; filtrační průliny Q90= 80 µm ± 20%; tloušťka 2,8 mm (± 10%) při přítl. 2 kpa Nutná shoda s vyhláškou č. 409/2005 Sb. (o hygienických požadavcích na výrobky přicházející do přímého styku s vodou a na úpravu vody)) Souhlas KHS s užitím geotextilie v technologii ÚV

2 kpa Nutná shoda s vyhláškou č. 409/2005 Sb.

6 Seznámení s lokalitou ÚV NOVÁ VES V HORÁCH Krušné hory 685 m n.m. Výkon cca 1,6 l.s -1 Zdroj: Povrchová a podzemní voda

7 Dřevařský rybník Albrechtický potok Jímání II. Jímání I. Vrt I. Vrt II. Usazovací jímka Hrubocez Spotřebiště Úpravna vody

8 Technologie ÚV Nová Ves v Horách surová voda směs povrchové a podzemní (Mn, Fe, CHSK Mn, úprava ph) 3 otevřené pískové filtry (v provozu dva) hygienické zabezpečení chlornanem sodným Nátokový hrnec Přítok surové vody Otevřený pískový filtr Filtrační vrstva písku Odkyselovací hmota Hygienické zabezpečení Vodojem Obr. 1. Technologické uspořádání ÚV Nová Ves v Horách. Chlornan sodný

hrnec Přítok surové vody Otevřený pískový filtr Filtrační vrstva písku Odkyselovací hmota

9 Surová a upravená voda 2008 až 2009 CHSK Mn 5,0 4,5 4,0 CHSK - surová CHSK - upravená CHSK [mg/l] 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0, Datum

3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 04.02.08 14.05.

10 Železo Fe - surová Fe - upravená Fe - vrty 1,6 1,4 3,5 1,2 Fe [mg/l] 1,0 0,8 0,6 0,4 0,2 0, Datum

0,6 0,4 0,2 0,0 4.2.2008 14.5.2008 22.8.2008 30.

11 Mangan 0,8 Mn - surová Mn - upravená Mn - vrty 0,7 0,6 Mn [mg/l] 0,5 0,4 0,3 0,2 0,1 0, Datum

0,1 0,0 4.2.2008 14.5.2008 22.8.2008 30.

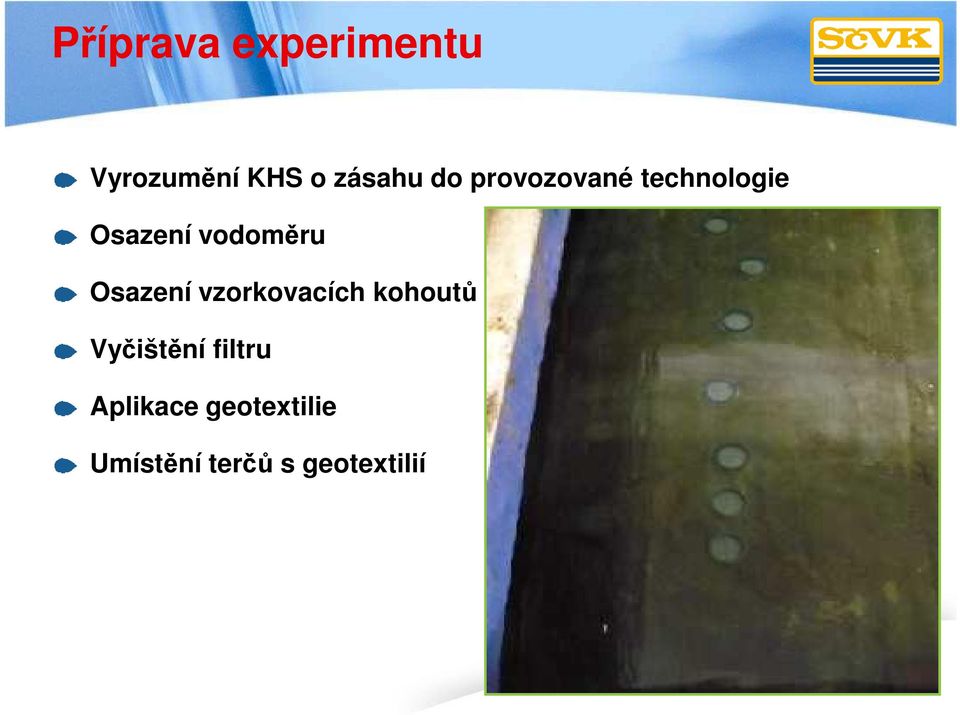

12 Příprava experimentu Vyrozumění KHS o zásahu do provozované technologie Osazení vodoměru Osazení vzorkovacích kohoutů Vyčištění filtru Aplikace geotextilie Umístění terčů s geotextilií

Osazení vzorkovacích kohoutů Vyčištění filtru

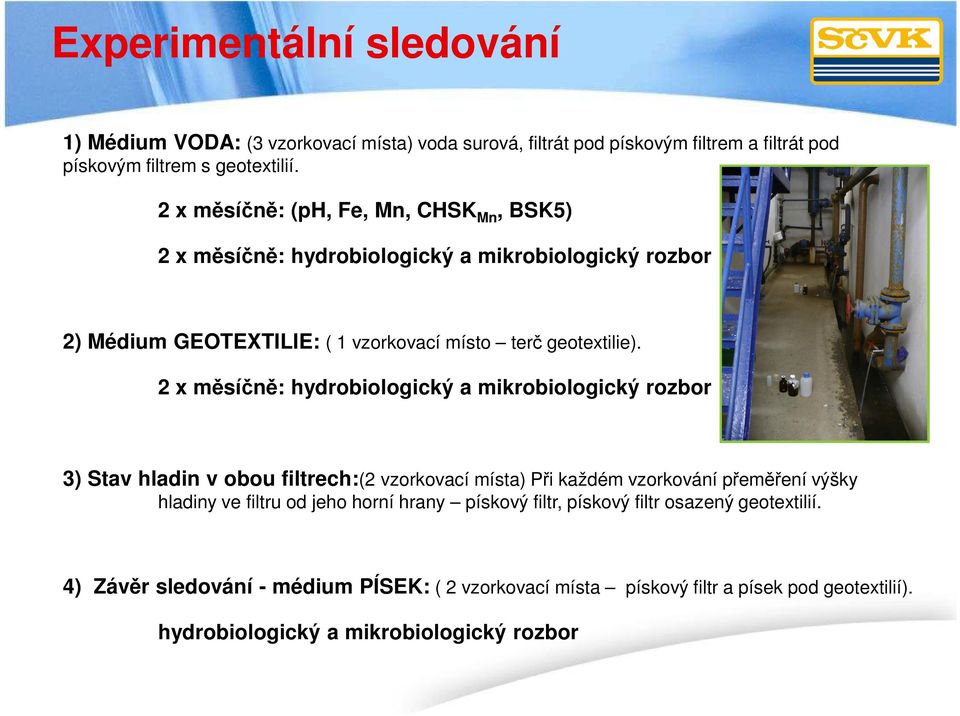

13 Experimentální sledování 1) Médium VODA: (3 vzorkovací místa) voda surová, filtrát pod pískovým filtrem a filtrát pod pískovým filtrem s geotextilií. 2 x měsíčně: (ph, Fe, Mn, CHSK Mn, BSK5) 2 x měsíčně: hydrobiologický a mikrobiologický rozbor 2) Médium GEOTEXTILIE: ( 1 vzorkovací místo terč geotextilie). 2 x měsíčně: hydrobiologický a mikrobiologický rozbor 3) Stav hladin v obou filtrech:(2 vzorkovací místa) Při každém vzorkování přeměření výšky hladiny ve filtru od jeho horní hrany pískový filtr, pískový filtr osazený geotextilií. 4) Závěr sledování - médium PÍSEK: ( 2 vzorkovací místa pískový filtr a písek pod geotextilií). hydrobiologický a mikrobiologický rozbor

2 x měsíčně: hydrobiologický a mikrobiologický rozbor 3) Stav hladin v obou filtrech:(2 vzorkovací místa) Při každém vzorkování přeměření výšky hladiny ve filtru od

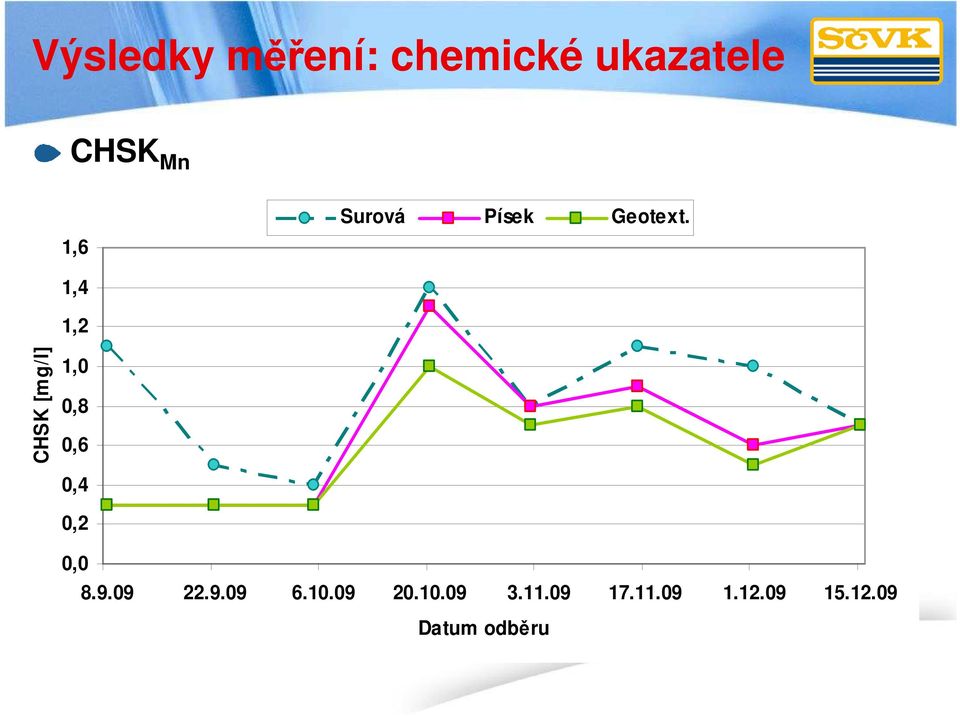

14 Výsledky měření: chemické ukazatele CHSK Mn 1,6 Surová Písek Geotext. 1,4 1,2 CHSK [mg/l] 1,0 0,8 0,6 0,4 0,2 0, Datum odběru

1,4 1,2 CHSK [mg/l] 1,0 0,8 0,6 0,4 0,2 0,0 8.9.

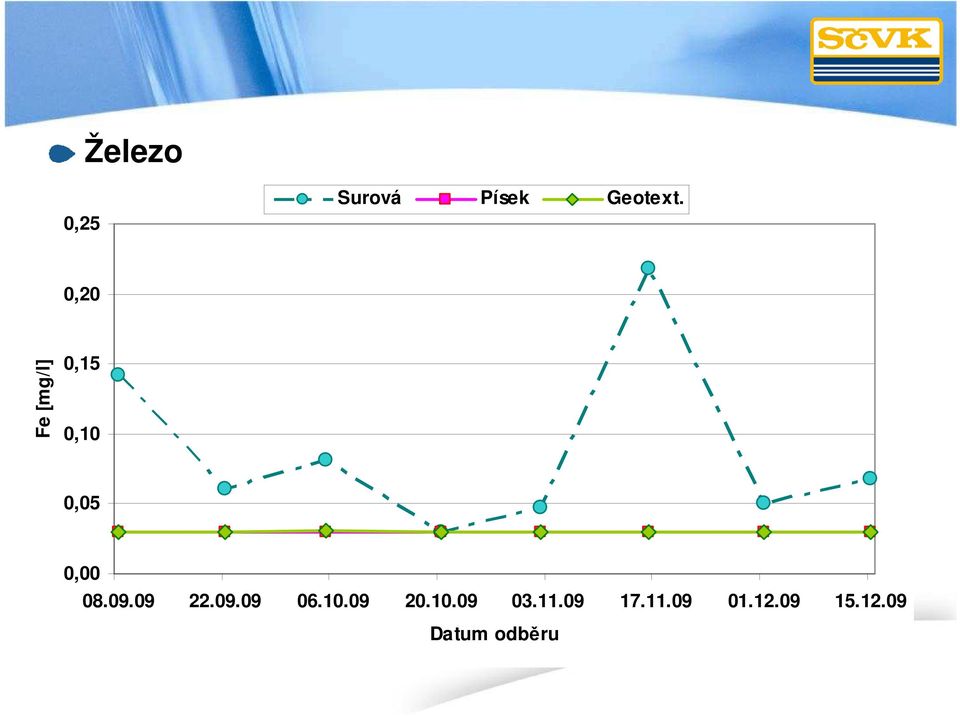

15 Železo 0,25 Surová Písek Geotext. 0,20 Fe [mg/l] 0,15 0,10 0,05 0, Datum odběru

16 Mangan Surová Písek Geotext. 0,30 0,25 0,20 Mn [mg/l] 0,15 0,10 0,05 0, Datum odběru

17 ph Surová Písek Geotext. 7,0 6,8 6,6 ph 6,4 6,2 6,0 5, Datum odběru

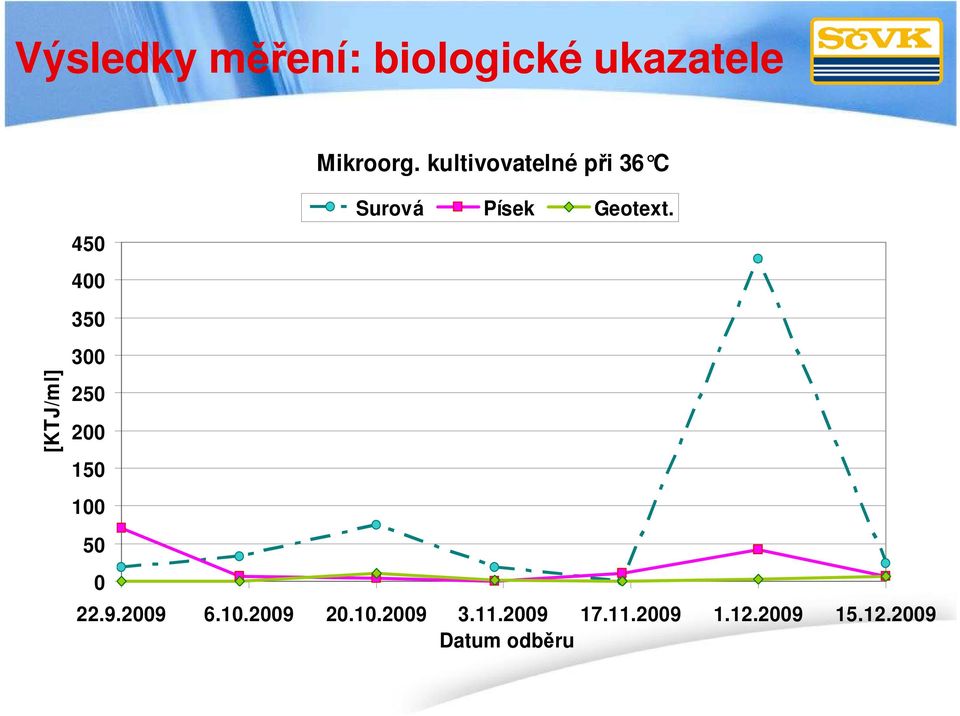

18 Výsledky měření: biologické ukazatele Mikroorg. kultivovatelné při 36 C Surová Písek Geotext [KTJ/ml] Datum odběru

450 400 350 [KTJ/ml] 300 250 200 150 100 50 0 22.9.

19 Mikroorg. kultivovatelné při 22 C Surová Písek Geotext [KTJ/ml] Datum odběru

1200 1000 800 [KTJ/ml] 600 400 200 0 22.9.

20 Hlavní složky biosestonu a abiosestonu surová voda: - bioseston: železité bakterie, zelené řasy, bezbarví bičíkovci, rozsivky - abioseston: korozní produkty, sraženiny železa, písek, detritus, rostlinné zbytky, škrobová zrna Celková abundance (abioseston) se pohybovala kolem 5% a nepřekročila 10 % Surová voda : Železité bakterie Leptothrix.

železa, písek, detritus, rostlinné zbytky, škrobová zrna Celková abundance

21 filtrát pod pískovým filtrem - bioseston: železité bakterie, zelené řasy, - abioseston: korozní produkty, sraženiny železa, písek, detritus, rostlinné zbytky, schránky rozsivek, škrobová zrna Celková abundance (abioseston) se pohybovala v rozmezí 3-5% s maximem 20 % Vlevo detritus, korozní produkty, konidie, schránky rozsivek. Vpravo celkový pohled na pokryvnost zorného pole mikroskopu při 100 celk.zv.

22 filtrát pod pískovým filtrem s geotextilií - bioseston: železité bakterie, bezbarví bičíkovci - abioseston: korozní produkty, sraženiny železa, písek, detritus Celková abundance (abioseston) nepřekročila 5 % Compact Dry pro růst TC (aerobních mikroorganismů) při 36 C. Vlevo miska se vzorkem surové vody, uprostřed miska se vzorkem přefiltrované vody přes písek, vpravo miska se vzorkem vody přefiltrované přes geotextilii.

23 Abioseston Surová Geotext. Písek [%] Datum odběru

24 Výluh geotextilie Pro zajímavost byl masivní nános z povrchu geotextilie seškrabán a následně použit pro analýzu na stanovení obsahu nerozpuštěných látek. Dne byla koncentrace nerozpuštěných látek 3,2 g l -1 a již 22,04 g l -1. Makrosnímek: celkový pohled na geotextilii. Geotextilie vyjmutá po 4 měsících z povrchu filtru.

25 Výluh geotextilie - celkový počet organismů MO ŽO [jed/ml] Datum odběru

26 Celkový počet organismů 9 8 Písek Geotex. Výluh [jed/ml] Výluh geotextílie [jed/ml] Datum odběru 0

27 Hlavní složky biosestonu a abiosestonu výluh geotextilie biologická blána - bioseson: železité bakterie, zelené řasy, rozsivky, bezbarví bičíkovci, kryténky, hyfy a konidie mikromycet, vlákna bakterií, nálevníci, měňavky, vířníci, háďátka - abioseston: korozní produkty, sraženiny železa, písek, detritus, rostlinné zbytky, zbytky hmyzu, motýlí šupiny, škrobová zrna, pylová zrna, schránky rozsivek Celková abundance (abiseston) vzorku přesahovala 40% Vlevo - železité bakterie, háďátko. Vpravo korozní produkty, železité bakterie, motýlí šupina.

28 Vlákna železitých bakterií. Železité bakterie Leptothrix, korozní produkty, sraženiny železa, rostlinné zbytky, rostlinná pletiva. Železité bakterie Leptothrix, zbytek hmyzí končetiny. Železité bakterie, rozsivka Pinnularia, korozní produkty, sraženiny železa. Vpravo korozní produkty, železité bakterie, rozsivky Eunotia. Detritus, schránky rozsivky, vířník při 100 celk.zv.

Závěrečné shrnutí Kvalita upravené vody odpovídala platné legislativě Po celou dobu experimentu byly vrty v chodu. Podzemní voda tvořila cca 30% směsi upravované surové vody.

29 Závěrečné shrnutí Kvalita upravené vody odpovídala platné legislativě Po celou dobu experimentu byly vrty v chodu. Podzemní voda tvořila cca 30% směsi upravované surové vody. Sledování hladin ve filtrech: - filtr s pískovou náplní nárůst o 5,5 cm - filtr osazený geotextilií nárůst o 6 cm Usnadnění regenerace filtru s geotextilií: Vzhledem k tomu, že sledování nebylo ještě ukončeno, hodnocení tohoto přínosu geotextilie nebylo zatím možné.

30 Poděkování: VŠCHT Praha, SVS a.s., SčVK a.s.

31 Děkuji za pozornost
