1 DIGITAL FLOWMASTER Děkujeme vám za důvěru, kterou dáváte naší firmě tím, že jste si zakoupili Digital Flowmaster. Náš výrobek splňuje nejpřísnější předpisy. Dokonalou funkci a životnost docílíte správnou montáží a údržbou. Řídící jednotka a elektronika je v rámci EMC-norem. (EN ,-2, EN50011B, EN ) (EN , -3, -4, úroveň 3) Tento výrobek je vyroben, testován a označen podle platných bezpečnostních předpisů EU-předpis 89/392/EØF. Serigstad ČR s.r.o Za Salašem Nový Knín Czech Republic info@serigstad.cz www. serigstad.cz 12 Volt DC Pojistka : 2-20 A Reálné zatížení motoru čerpadla. Nahoře procenta, dole ampéry. Připojení Nastavený průtok kontrolní jednotkou. Po zapnutí udržuje kontrolní jednotka nastavený průtok. Kabel pro připojení čerpadla Kabel pro připojení průtokoměru Funkce reverz se používá pouze u zubových čerpadel Znovunaplnění nádrže. Po nastavení velikosti nádrže a při znovunaplnění se musí obnovit množství konzervantu v nádrži podržením tlačítka 5 sec. Zůstatek konzervantu v nádrži Aktuální průtok v l/min. Ovládání a nastavování chodu čerpadla Kabel pro připojení 12 V. Hnědý kabel je plus 12V Rev Page 1

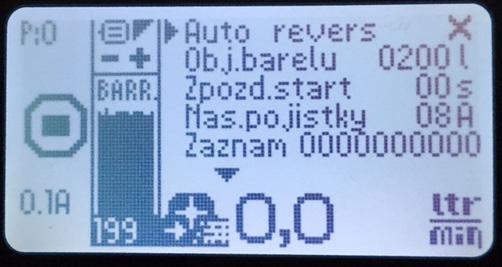

2 DIGITAL FLOWMASTER 1 Kontrolní jednoka je konstruována s ohledem na jednoduchost ovládání. Jakmile pochopíte základní princip, jsou všechny funkce logické. Digital Flowmaster 4 generace je konstruován na základě letitých zkušeností. Věříme, ze budete s našim výrobkem spokojeni. Pro rychlé seznámení zmáčkněte MENU. Otáčením kolečka se volí jednotlivé funkce. Pokud se zobrazí jiný jazyk, zvolte poslední řádku a zmáčknutím kolečka zvolte příslušný jazyk. Volba se nejdříve podbarví, což je známka toho, ze se opětovným otáčenim kolečka můžete volit jednotlivé řeči. Po opětovné zmáčknutí kolečka se vrátíte do menu, kde můžete opět volit jednotlivá nastavení opětovným otáčením kolečka.. Zmáčknutím MENU se vrátíte do režimu ovládání čerpadla. Auto revers - Tato funkce zapne při zastaveni čerpadla - STOP - automaticky zpětný chod. Čerpadlo se po vyčerpání hadic automaticky zastaví. POZOR - tato funce se používá pouze u zubových čerpadel. Aktivuje se zmáčnutím kolečka. Pokud se tato funce nepoužívá zobrazuje se křížek. Obj. barelu - velikost nádrže. Velikost nádrže se nastavuje zmáčknutím kolečka a nastavením velikosti na displeji. Po nastavení správné hodnoty uložíte hodnutu opětovným zmáčknutím kolečka. Opožděný start. Tato funkce zpožďuje start čerpadla. Používá se v případě, když automatické spuštění čerpadla dálkovým ovládáním, nebo signálem řezačky začne dávkovat kyselinu dříve, než se objeví hmota a hrozí, že může dojít k pokropení traktoru konzervantem. Abychom zabránili vzniku tohoto problému, můžeme nastavit opožděný start čerpadla za pomoci kolečka. Nastavení pojistky. Tato funkce slouží k nastavení proudového omezení, aby nedošlo k poškození čerpadla. DP2005 8A MP 6-8A MP10-12A GP12-20 A MP15-20A Záznam Záznam ukazuje množství litrů spotřebované za daný čas. Vhodné pro použití službařů. Po dokončení práce se hodnota vynuluje. Nastavení průtokoměru Používá se ke kalibraci průtokoměru. Viz kalibrace průtokoměru. Pracovní mod Zde se volí jednotlivé režimy použití. Jazyk Volba růyných jazyků Čas aut.reve. Pokud je zvolena funkce Auto revers, můžeme si zvolit čas za který se přepne čerpadlo na zpětný chod. Pri použití dálkového ovládání se stavá, ze čidlo reaguje v krátkých prodlevach a čerpadlo by se zbytečně přepínalo do zpětného chodu. Mikroaplikace Pro ovládání jednotky LDS - Low Dosing System pro biologické konzervanty. Rev Page 2

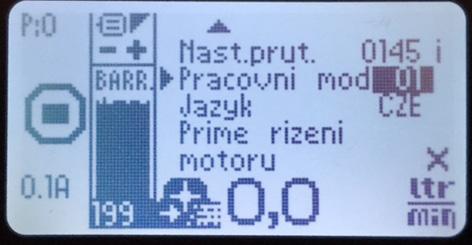

3 DIGITAL FLOWMASTER 2 Pracovni mod - 01 Tento mod je určen pro přímé řízení čerpadla. Otáčením kolečka se zvyšuje a snižuje výkon čerpadla. Zmáčkněte MENU a vrátíte se k ovládání čerpadla. Zmáčknutím kolečka se objeví SET a otáčením volíte výkon čerpadla v procentech. Pracovni mod - 02 Tento mod slouží k nastavení ovládání čerpadla na základě údajů průtokoměru. To znamená, že v běžném provozu nastavujeme určitý průtok a kontrolní jednotka sama přidává a ubírá tak, aby stanovený průtok byl dodržen po celou dobu aplikace. Pro obsluhu potom není nutné sledovat požadovaný průtok. Pracovni mod - 03 Tento mod slouží k jednoduchému nastavení dávkování. Speciálně u řezaček je známá kapacita za hodinu. Davkování konzervantu se uvádí v litrech/tunu. Pokud si nejsme jistí hodinovou kapacitou, změříme čas první fůry a po zvážení vypočítáme kapacitu za hodinu, kterou dosadíme do tabulky. Opět zmáčknutím kolečka atd. Rev Page 3

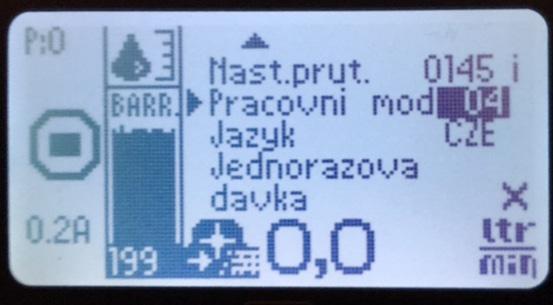

4 DIGITAL FLOWMASTER 3 Pracovni mod - 04 Při použití této funkce vyčerpá čerpadlo nastavenou hodnotu po každém startu. Zároveň můžeme nastavit jakým průtokem. Na základě těchto parametrů se nám objeví čas, za který čerpadlo danou dávku vyčerpá. Pracovni mod - 05 Pokud je čerpadlo řízeno podle rychlosti stroje, nastavuje se počet pulzů, které dodává čidlo rychlosti. V tomto případě je hodnota 10 l/min. rozděleno do 100 pulzů. Pokud jede stroj rychleji, zvýší se dávkováni, pokud pomaleji, dávkování se sníží. Čerpadlo se spouští a zastavuje na základě signálu. Pokud se stroj rozjede, začne čerpat pokud se zastaví, zastaví se čerpadlo. Hodnota pulzů se nastaví tak, aby rychlost stroje odpovídala požadovanému průtoku. Dále se používá při použití modulu GPS. Nastavení a připojení v další kapitole. Mikroaplikace Používá se pro aplikátor Serigstad LDS - Low Dosing System. Aplikuje se mezi 0,1-0,2 l/min. Aplikátor zvláda dávkování do 1,5 l/min Rev Page 4

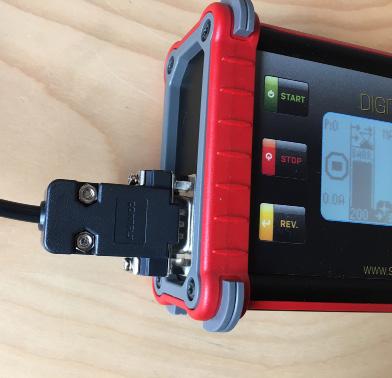

5 DIGITAL FLOWMASTER 4 Kalibrace průtokoměru Pokud se stane, že vám zbyde v sudu konzervant a displej ukazuje, ze je vyčerpáno, uberte počet pulzů. Pokud je to opačne, přidejte počet pulzů. Důvodem je hustota různých konzervantů a kyselin. Dálkové ovládání Pokud chceme, aby se čerpadlo zapínalo automaticky na základě spínače umístěného na pohyblivé části stroje, připojíme oba konce na mechanický spínač. Pokud se oba konce spojí, čerpadlo se rozeběhne. Pokud se přeruší, čerpadlo se zastaví. Pokud dává stroj 12 V signál (většina řezaček), připojí se modrý kabel na +12 V. Pokud se na modrý kabel přivede 12 V, čerpadlo se rozeběhne, pokud se vypne, čerpadlo se zastaví. Stejným konektorem se připojuje ovládání na základě rychlosti. Indukční čidlo se umístí na stroj. Čidlo snímá rychlost na jejímž základě se reguluje výkon čerpadla. Čidlo je indukční. To znamená, že zaznamenává impuls, pokaždé, když se přiblíží ke kovové části. V praxi to znamená, že se čidlo umístí na ozubené kolo, nebo na kolo s otvory, aby se střídal plný materiál a otvory. Počet impulsů je nastaven na 100 impulsů = 10 l/min. Podle toho se nastaví počet impulsů tak, aby odpovídal hodnotě, kterou chceme jako základní při dané rychlosti. Stejným konektorem se dá připojit GPS modul pro měření rychlosti. GPS modul pro balíkovací lisy. Připojte GPS modul spolu se spínačem do konektoru na straně Digitalniho Flowmasteru. Digitalní Flowmaster nastavte na MODE - 5. Dojte k automatickému přepnutí na GPS ovládání. Připojte spínač na sběrač, tak aby se zapnul při zvednutí sběrače. Pokud bude sběrač dole a lis se rozjede, zapne se čerpadlo. Pokud se zataví, zastaví se čerpadlo. Při zvednutí sběrače se celý system zastaví. Používá se při přejíždení, nabo na konci při otáčení. Rev Page 5

6 DIGITAL FLOWMASTER 5 Pokud používáte zubové čerpadlo, můžete použít funkci revers pro vyčerpání konzervantu zpět do nádrže. Na displeji se objeví hlášení o zpětném chodu a čerpadlo se rozeběhne na 80% výkonu obráceným směrem. Po vyčerpání konzervantu z hadic se čerpadlo automaticky zastaví na základě malého průtoku. Toto hlášení se také objeví po vyčerpání konzervantu z nádrže, zastavení čerpadla při menším průtoku, než 0.5 l/min. Všechna hlášení nejsou v tomto návodu zobrazena. Jedná se o hlášení pomocná, nebo jen čistě orientační. Věříme, že jakmile tento systém pochopíte, bude nastavování a ovládání hračkou. Při vývoji jsme použili své letité zkušenosti v oblasti aplikátorů tak, abychom vytvořili zařízení s řadou funkcí, ale ne na úkor složitosti ovládání. Pokud se přeci jen dostanete do nesnází nebo máte připomínky k funkcím, či ovládání, rádi bychom vaše poznatky použili k ještě větší dokonalosti našeho výrobku. Své podněty zasílejte prosim na ovou adresu: info@serigstad.cz Řešení problémů. 1 Malý průtok, čerpadlo nenasává. Zkontrolujte, jestli nejsou vidět ve výtlaku bublinky. Pokud ano, zkontrolujte všechny spoje na straně sání. Dokud budou ve výtlaku bubliny, nebude čerpadlo čerpat na plný výkon a nebude dobře nasávat. U starších čerpadel může jít o zatvrdlé membrány. Životnost membrán je kolem hodin, podle typu konzervantu. Nikdy nepoužívejte petrochemické produkty. Ty zničí membrány i při malé koncentraci. Další příčinou můžou být nečistoty v membránách. Vždy používejte filtr. Buď samostatný, nebo zabudovaný v sací trubce. Pokud požíváte biologické konzervanty, dbejte na důkladné propláchnutí po použití. Proplach se doporučuje i u chemických konzervantů. Někdy je příčinou zploštělá hadice sání. Ve vyšších teplotách se může hadice za určitých okolností zploštit. 2 Průtok neukazuje žádnou hodnotu. Zkontrolujte kabel a konektory mezi průtokoměrem a kontrolní jednotkou. Další možností je poškozený průtokoměr. Pokud se vám nepodaří závadu odstranit, pokračujte v práci v manuálním nastavení, jen podle výkonu motoru čerpadla. Dávkování odhadněte podle poslední hodnoty výkonu motoru. Je zobrazen vždy v levé části obrazovky. 3 Čerpadlo se zastavilo. Zkontroluje stav nádrže. Pokud je na nule, naplňte nádrž a resetujte nádrž podržením tlačítka STOP 5 vteřin. 4 Průtok čerpadla je menší, než 0,5 l/min. Rev Page 6
