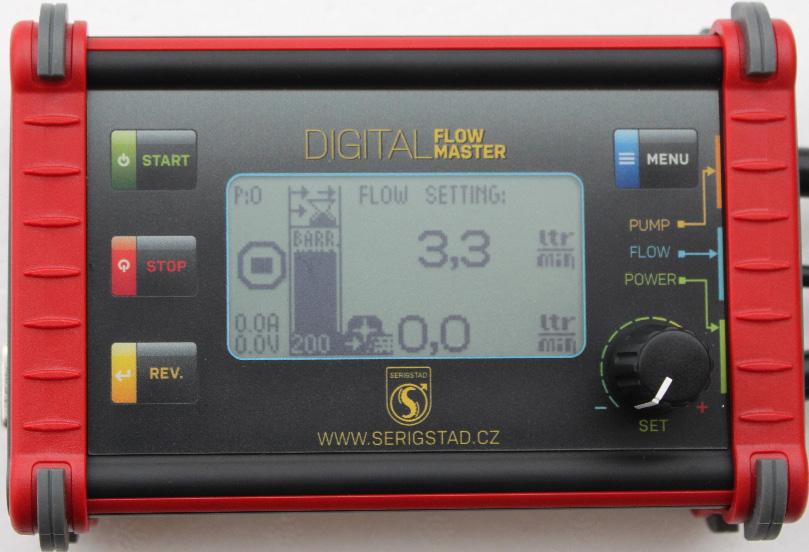

1 Děkujeme vám za důvěru, kterou dáváte naší firmě tím, že jste si zakoupili Digital Flowmaster. Náš výrobek splňuje nejpřísnější předpisy. Dokonalou funkci a životnost docílíte správnou montáží a údržbou. Řídící jednotka a elektronika je v rámci EMC-norem. (EN ,-2, EN50011B, EN ) (EN , -3, -4, úroveň 3) Tento výrobek je vyroben, testován a označen podle platných bezpečnostních předpisů EU-předpis 89/392/EØF. Serigstad ČR s.r.o Za Salašem Nový Knín Czech Republic info@serigstad.cz www. serigstad.cz 12 Volt DC Pojistka : 2-20 A Reálné zatížení motoru čerpadla. Nahoře procenta, dole ampéry. Připojení Nastavený průtok kontrolní jednotkou. Po zapnutí udržuje kontrolní jednotka nastavený průtok. připojení čerpadla připojení průtokoměru Funkce reverz se používá pouze u zubových čerpadel Znovunaplnění nádrže. Po nastavení velikosti nádrže a při znovunaplnění se musí obnovit množství konzervantu v nádrži podržením tlačítka 5 sec. Zůstatek konzervantu v nádrži Aktuální průtok v l/min. Ovládání a nastavování chodu čerpadla připojení 12 V. Hnědý kabel je plus 12V Rev Page 1

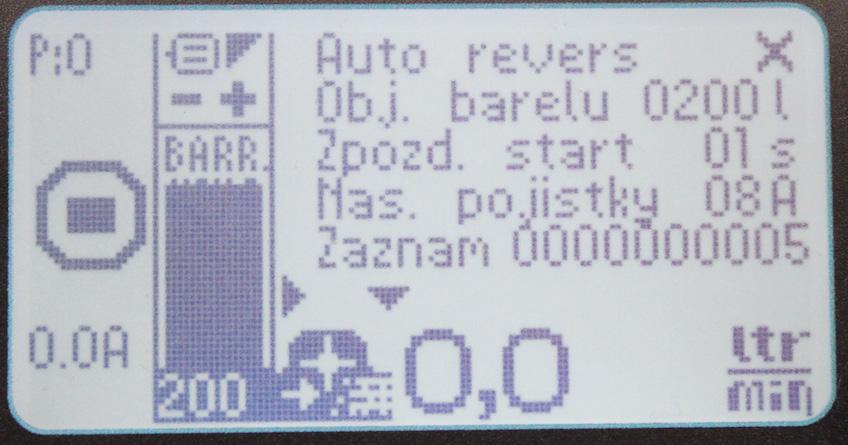

2 1 Kontrolní jednoka je konstruována s ohledem na jednoduchost ovládání. Jakmile pochopíte základní princip, jsou všechny funkce logické. Digital Flowmaster 4 generace je konstruován na základě letitých zkušenosti. Věříme, ze budete s našim výrobkem spokojeni. Pro rychlé seznámení zmáčkněte MENU. Otáčením kolečka se volí jednotlivé funkce. Pokud se zobrazí jiný jazyk, zvolte poslední řádku a zmáčknutím kolečka zvolte příslušný jazyk. Volba se nejdříve podbarví, což je známka toho, ze se opětovným otáčenim kolečka můžete volit jednotlivé řeči. Po opětovné zmáčknutí kolečka se vrátíte do menu, kde můžete opět volit jednotlivá nastavení opětovným otáčením kolečka.. Zmáčknutím MENU se vrátíte do režimu ovládání čerpadla. Auto revers - Tato funkce zapne při zastaveni čerpadla - STOP - automaticky zpětný chod. Čerpadlo se po vyčerpání hadic automaticky zastaví. POZOR - tato funce se používá pouze u zubových čerpadel. Aktivuje se zmáčnutím kolečka. Pokud se tato funce nepoužívá zobrazuje se křížek. Obj. barelu - velikost nádrže. Velikost nádrže se nastavuje zmáčknutím kolečka a nastavením velikosti na display. Po nastavení správné hodnoty uložíte hodnutu opětovným zmáčknutím kolečka. Opžděný start. Tato funkce zpožďuje start čerpadla. Používá se v případě, když automatické spuštění čerpadla dálkovým ovládáním, nebo signálem řezačky začne dávkovat kyselinu dříve, než se objeví hmota a hrozí, že může dojít k pokropení traktoru konzervantem. Abychom zabránili vzniku tohoto problému, můžeme nastavit opožděný start čerpadla za pomoci kolečka. Nastavení pojistky. Tato funkce slouží k nastavení proudového omezení, aby nedošlo k poškození čerpadla. DP2005 8A MP 6-8A MP10-12A MP15-15 A GP12-20 A MP15-20A Záznam Záznam ukazuje čas chodu celkový, nebo za určitou dobu, pokud jsou tyto data potřebná. Záznm se vynuluje stejným způsobem. Zmačknutím kolečka se zobrazí volba RESET - YES nebo NO. Pokud chcete hodnotu vynulovat zvolte YES a zmáčkněte kolečko. Záznam se vynuluje. Rev Page 2

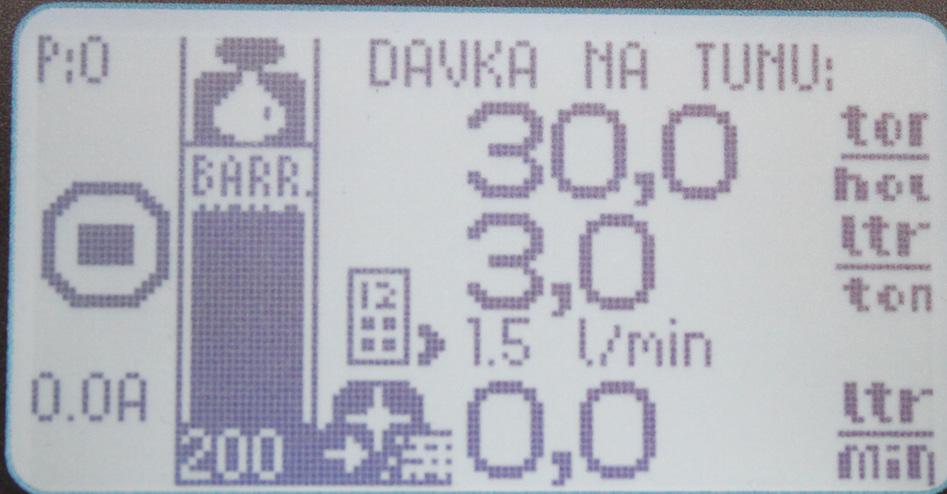

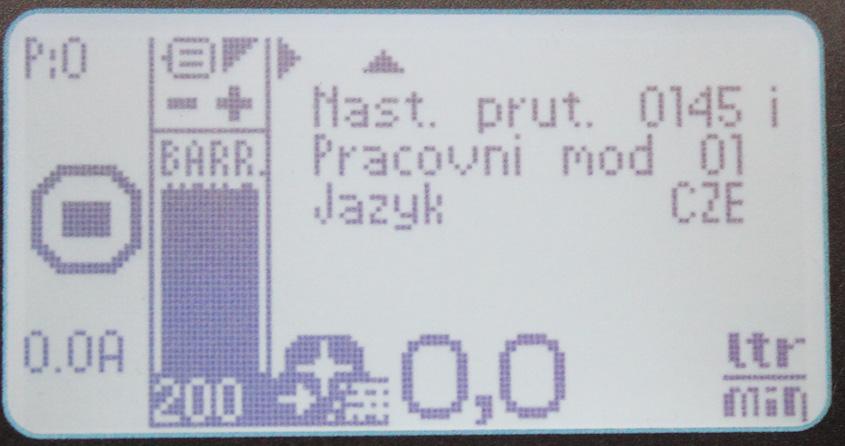

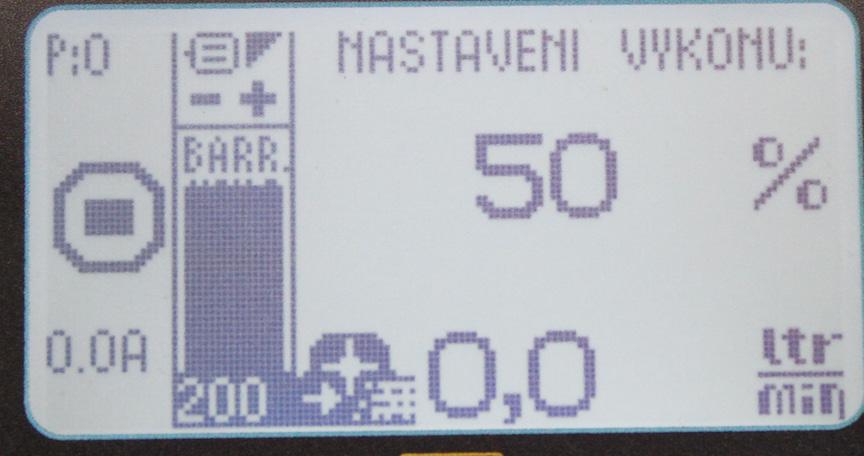

3 2 Nast. průt. Tato funkce se používá ke kalibraci půtokoměru. Je nastavena z výroby. Používá se, pokud skutečné množství nesouhlasí s údaji na obrazovce. Důvodem může být větší viskozita a podobně. Údaj se mění zmáčknutím kolečka. Otáčením se mění parametry. Nižší hodnota zvyšuje hodnoty průtoku zobrazovaném kontrolní jednotkou. Nastavení se ukončí opětovným zmáčknutim kolečka. Pracovni mod - 01 Tento mod je určen pro přímé řízení čerpadla. Otáčením kolečka se zvyšuje a snižuje výkon čerpadla. Zmáčkněte MENU a vrátíte se k ovládání čerpadla. Zmáčknutím kolečka se objeví SET a otáčením volíte výkon čerpadla v procentech. Pracovni mod - 02 Tento mod slouží k nastavení ovládání čerpadla na základě údajů průtokoměru. To znamená, že v běžném provozu nastavujeme určitý průtok a kontrolní jednotka sama přidává a ubírá, tak, aby stanovený průtok byl dodržen po celou dobu aplikace. Pro obsluhu potom není nutné sledovat požadovaný průtok. Pracovni mod - 03 Tento mod slouží k jednoduchému nastavení dávkování. Specielně u řezaček je známá kapacita za hodinu. Davkování konzervantu se uvádí v litrech/tunu. Pokud si nejsme jistí hodinovou kapacitou, změříme čas první fůry a po zvážení vypočítáme kapacitu za hodinu, kterou dosadíme do tabulky. Opět zmáčknutím kolečka atd. Rev Page 3

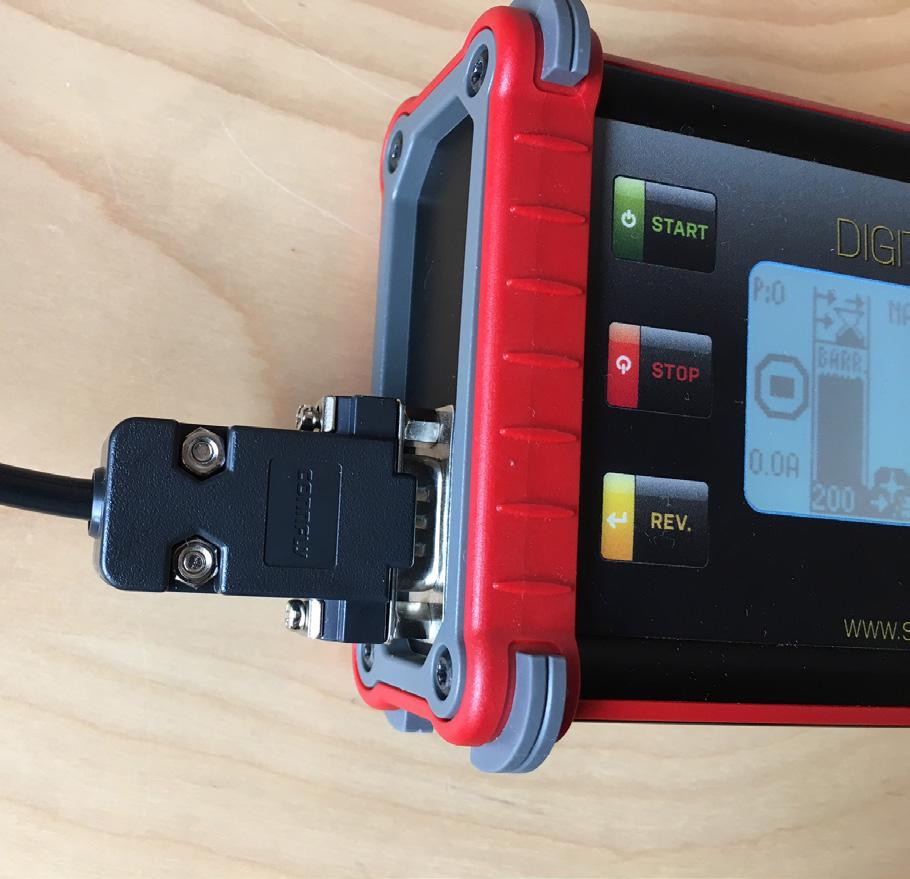

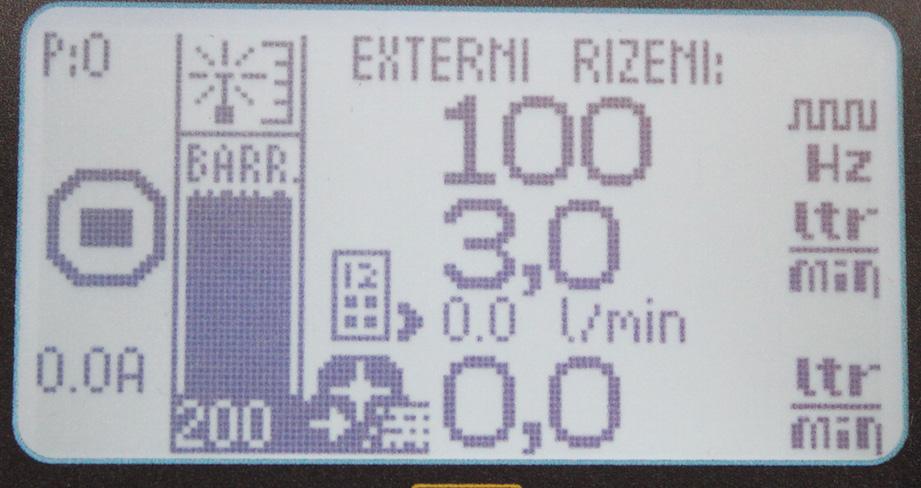

4 3 Pracovni mod - 04 Při použití této funkce vyčerpá čerpadlo nastavenou hodnotu po každém startu. Zároven můžeme nastavit jakým průtokem. Na základě techto parametrů se nám objeví čas, za který čerpadlo danou dávku vyčerpá. Pracovni mod - 05 Pokud je čerpadlo řízeno podle rychlosti stroje, nastavuje se počet pulzů, které dodává čidlo rychlosti. V tomto případě je hodnota 10 l/min. rozděleno do 100 pulzů. Pokud jede stroj rychleji, zvýší se dávkováni, pokud pomaleji, dávkování se sníží. Čerpadlo se spouští a zastavuje na základě signálu. Pokud se stroj rozjede, začne čerpat pokud se zastaví, zastaví se čerpadlo. Hodnota pulzů se nastaví tak, aby rychlost stroje odpovídalo požadovanému průtoku. Dálkové ovládání Pokud chceme, aby se čerpadlo zapínalo automaticky na základě spínače umístěného na pohyblivé části stroje, připojíme oba konce na mechanický spínač. Pokud se oba konce spoji, čerpadlo se rozeběhne. Pokud se přeruší, čerpadlo se zastaví. Pokud dává stroj 12 V signál (většina řezaček), připojí se modrý kabel na +12 V. Pokud se na modrý kabel přivede 12 V, čerpadlo se rozeběhne, pokud se vypne, čerpadlo se zastaví. Stejným konektorem se připojuje ovládání na základě rychlosti. Indukční čidlo se umístí na stroj. Čidlo snímá rychlost na jejímž základě se reguluje výkon čerpadla. Čidlo je indukční. To znamená, ze zaznamenavá impuls, pokaždé, když se približí ke kovové části. V praxi to znamená, že se čidlo umístí na ozubené kolo, nebo na kolo s otvory, aby se střídal plný materiál a otvory. Počet impulzů je nastaven na 100 impulsů = 10 l/min. Podle toho se nastaví počet impulsů tak, aby odpovídal hodnotě, kterou chceme jako základní při dané rychlosti. Stejným konektorem se dá připojit GPS modul pro měření rychlosti. Rev Page 4

5 4 Pokud používáte zubové čerpadlo, můžete použít funkci revez pro vyčerpání konzervantu zpět do nádrže. Na display se objeví hlášení o zpětném chodu a čerpadlo se rozeběhne na 80% výkonu obráceným směrem. Po vyčerpání konzervantu z hadic se čerpadlo automaticky zastaví na základě malého průtoku. Toto hlášení se také objeví po vyčerpání konzervantu z nádrže, zastavení čerpadla při menším průtoku, než 0.5 l/min. Všechna hlášení nejsou v tomto návodu zobrazena. Jedná se o hlášení pomocná, nebo jen čistě orientační. Věříme, že jakmile tento systém pochopíte, bude nastavování a ovládání hračkou. Při vývoji jsme použili své letité zkušenosti v oblasti aplikátorů tak, abychom vytvořili zařízení s řadou funkcí ale ne na úkor složitosti ovládání. Pokud se přeci jen dostanete do nesnází, nebo máte připomínky k funkcím, nebo ovládání, rádi bychom vaše poznatky použili k ještě větší dokonalosti našeho výrobku. Své podněty zasílejte prosim na E mailovou adresu info@serigstad.cz Řešení problémů. 1 Malý průtok, čerpadlo nenasává. Zkontrolujte, jestli nejsou vidět ve výtlaku bublinky. Pokud ano, zkontrolujte všechny spoje na straně sání. Dokud budou ve výtlaku bubliny, nebude čerpadlo čerpat na plný výkon a nebude dobře nasávat. U starších čerpadel může jít o zatvrdlé membrány. Životnost membrán je kolem hodin, podle typu konzervantu. Nikdy nepoužívejte petrochemické produkty. Ty zničí membrány i při malé koncentraci. Další příčinou můžou být nečistoty v membránách. Vždy používejte filtr. Buď samostatný, nebo zabudovaný v sací trubce. Pokud požíváte biologické konzervanty, dbejte na důkladné propláchnutí po použití. Propach se doporučuje i u chemických konervantů. Někdy je příčinou zploštělá hadice sání. Ve vyšších teplotách se může hadice za určitých okolností zploštit. 2 Průtok neukazuje žádnou hodnotu. Zkontrolujte kabel a konektory mezi průtokoměrem a kontrolní jednotkou. Další možností je poškozený průtokoměr. Pokud se vám nepodří závadu odstranit, pokračujte v práci v manuálním nastavení, jen podle výkonu motoru čerpadla. Dávkování odhadněte podle poslední hodnoty výkonu motoru. Je zobrazen, vždy v levé části obrazovky. 3 Čerpadlo se zastavilo. Zkontroluje stav nádrže. Pokud je na nule, naplňte nádrž a resetujte nádrž podržením tlačítka STOP 5 vteřin. 4 Průtok čerpadla je menší, než 0,5 L/min. Rev Page 5
