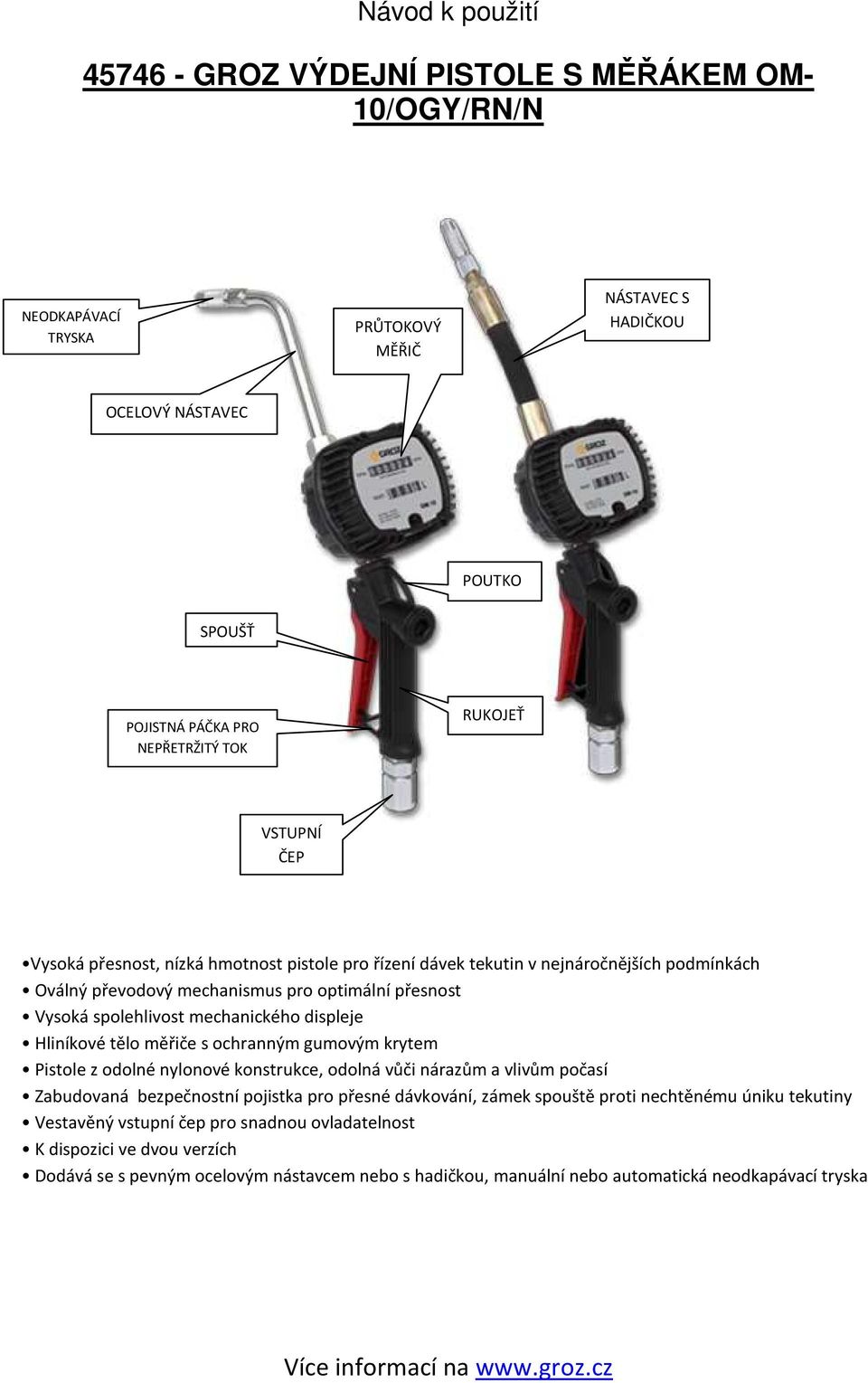

1 Návod k použití GROZ VÝDEJNÍ PISTOLE S MĚŘÁKEM OM- 10/OGY/RN/N NEODKAPÁVACÍ TRYSKA PRŮTOKOVÝ MĚŘIČ NÁSTAVEC S HADIČKOU OCELOVÝ NÁSTAVEC POUTKO SPOUŠŤ POJISTNÁ PÁČKA PRO NEPŘETRŽITÝ TOK RUKOJEŤ VSTUPNÍ ČEP Vysoká přesnost, nízká hmotnost pistole pro řízení dávek tekutin v jnáročnějších podmínkách Oválný převodový mechanismus pro optimální přesnost Vysoká spolehlivost mechanického displeje Hliníkové tělo měřiče s ochranným gumovým krytem Pistole z odolné nylonové konstrukce, odolná vůči nárazům a vlivům počasí Zabudovaná bezpečnostní pojistka pro přesné dávkování, zámek spouště proti chtěnému úniku tekutiny Vestavěný vstupní čep pro snadnou ovladatelnost K dispozici ve dvou verzích Dodává se s pevným ocelovým nástavcem bo s hadičkou, manuální bo automatická odkapávací tryska

2 Specifikace Typ počitadla mechanické Mechanismus Oválná ozubená kola Vstupní čep ½ "BSPT (F), bo ½" NPT (F) Průtok 1-30 LPM (0,3-8 GPM) Přesnost +/- 1% Opakovatelnost +/- 0,20% Max. pracovní tlak 870 PSI (60 BAR) Průměr (bez ocelové trysky/s hadičkou) ½ (12.7 mm) Rozsah pracovních teplot -10 C až 60 C (14 F až 140 F) Max. vratná dávka 999,9 litrů Max. vratného měřiče 9,99,999 litrů Min. počitatelná dávka 0.10 litrů Filtr Max. viskozita tekutin 2000 CST Možnost změny kalibrace Ochranný plášť ano Váhy a opatření schváleny Kalibrační list Odolnost vůči vodě IP55 Sestavení a použití Pokud se pevné částice dostanou do měřicí komory průtokoměru, mohli by zabránit správné funkci oválných ozubených kol. Proto se ujistěte, zda jste instalovali filtr před použitím pistole. (Doporučený filtr: 400 µ) 1. Ujistěte se, že čerpadlo, které má být připojeno k pistoli, je vypnuté. 2. Připojte koc hadice k čerpadlu. Na volném konci použijte těsnění závitů a připojte jej ke vstupnímu čepu na těle pistole. Rukou dotáhněte. Neutahujte příliš. Pro dosažení jlepších výsledků, použijte hadici s ½ "vnitřním průměrem. 3. Trysku vsuňte do prázdné nádoby, zapněte přívod vzduchu do čerpadla. 4. Motor čerpadla se spustí a pak se zastaví, jakmile bude nádoba plná. 5. Používejte trysku stisknutím spouště. Jednoduché stisknutí spouště zap čerpadlo a současně zahájí čerpání.

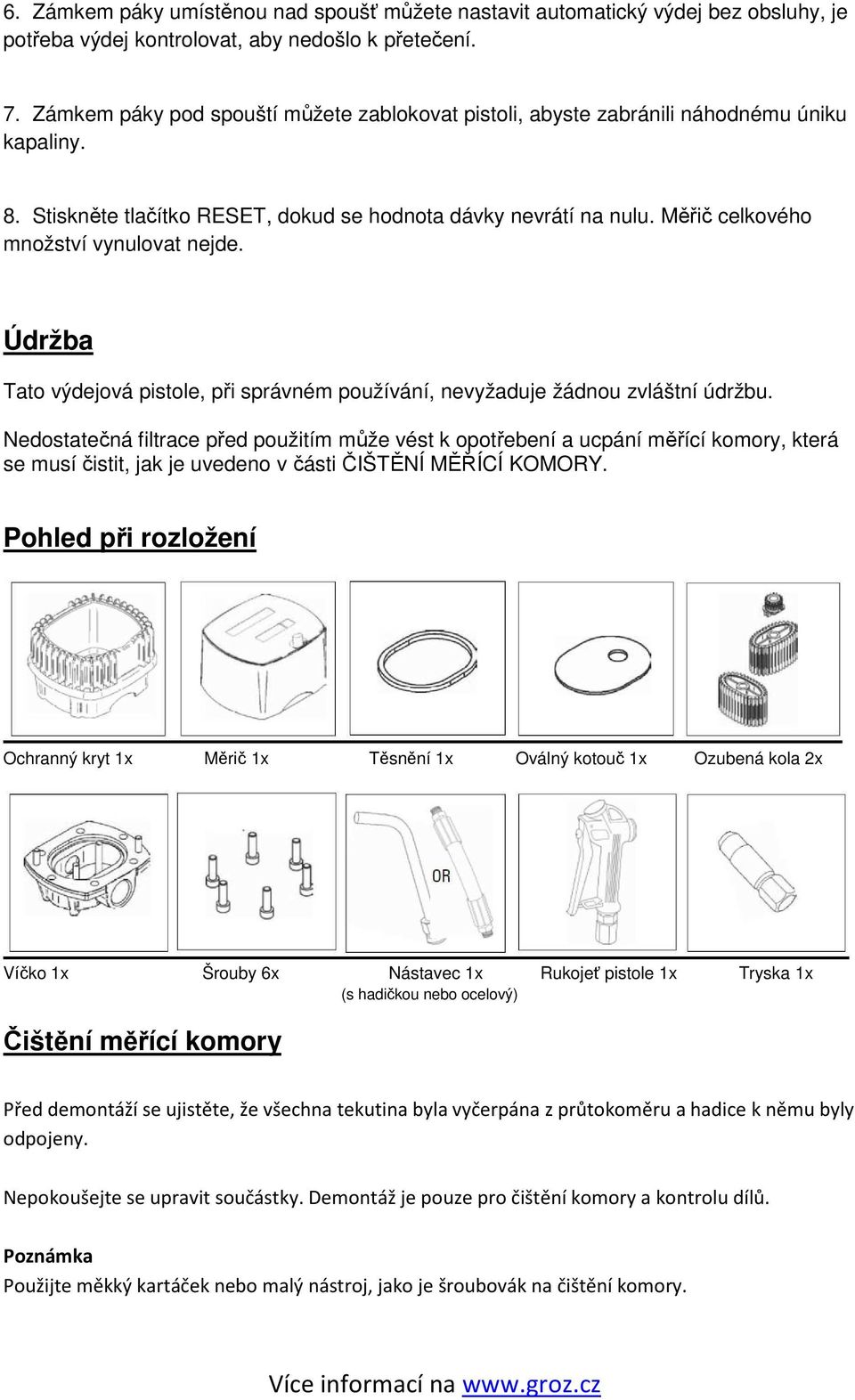

3 6. Zámkem páky umístěnou nad spoušť můžete nastavit automatický výdej bez obsluhy, je potřeba výdej kontrolovat, aby došlo k přetečení. 7. Zámkem páky pod spouští můžete zablokovat pistoli, abyste zabránili náhodnému úniku kapaliny. 8. Stiskněte tlačítko RESET, dokud se hodnota dávky vrátí na nulu. Měřič celkového množství vynulovat jde. Údržba Tato výdejová pistole, při správném používání, vyžaduje žádnou zvláštní údržbu. Nedostatečná filtrace před použitím může vést k opotřebení a ucpání měřící komory, která se musí čistit, jak je uvedeno v části ČIŠTĚNÍ MĚŘÍCÍ KOMORY. Pohled při rozložení Ochranný kryt 1x Měrič 1x Těsnění 1x Oválný kotouč 1x Ozubená kola 2x Víčko 1x Šrouby 6x Nástavec 1x Rukojeť pistole 1x Tryska 1x (s hadičkou bo ocelový) Čištění měřící komory Před demontáží se ujistěte, že všechna tekutina byla vyčerpána z průtokoměru a hadice k němu byly odpojeny. Nepokoušejte se upravit součástky. Demontáž je pouze pro čištění komory a kontrolu dílů. Poznámka Použijte měkký kartáček bo malý nástroj, jako je šroubovák na čištění komory.

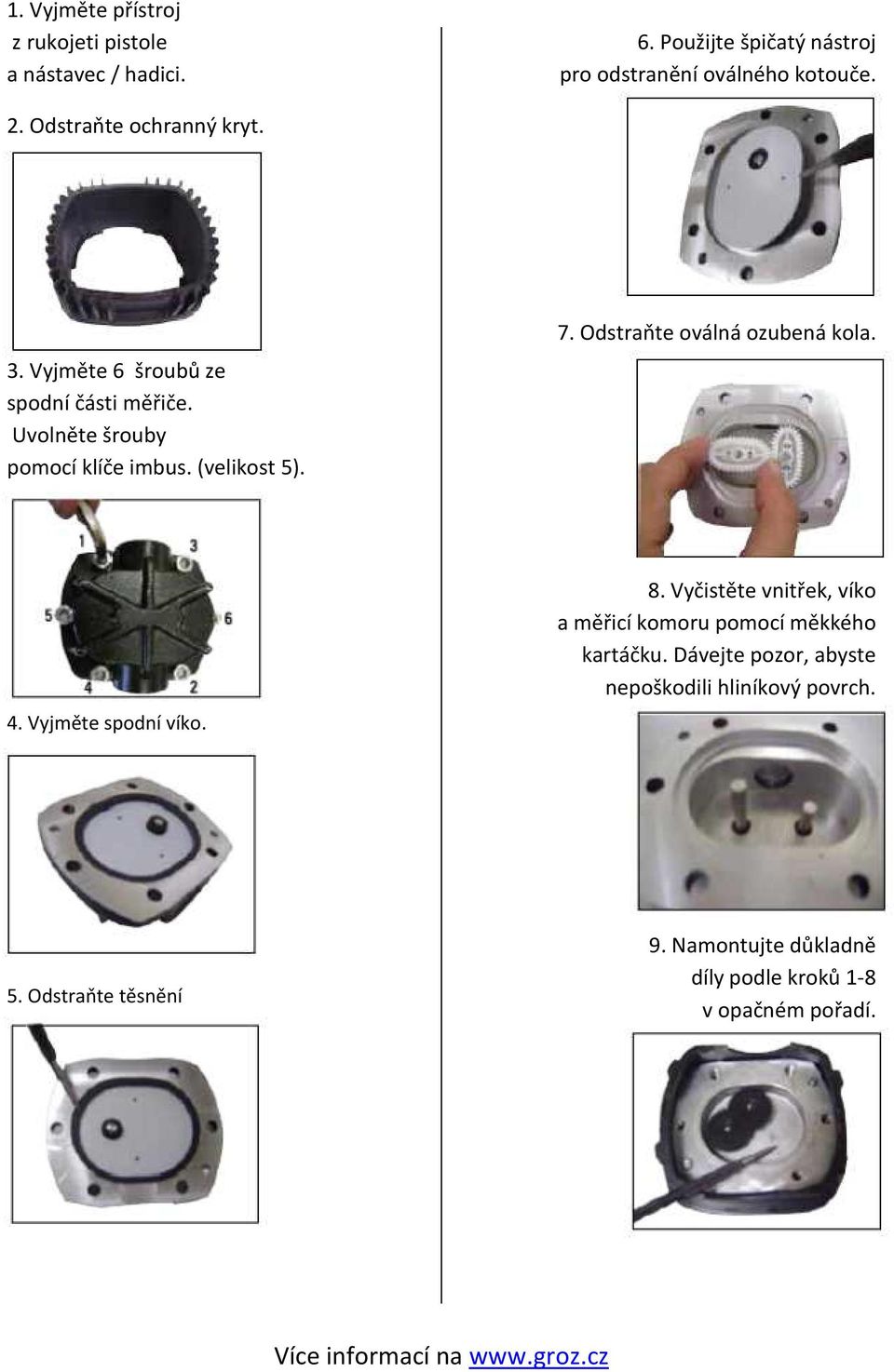

4 1. Vyjměte přístroj z rukojeti pistole a nástavec / hadici. 6. Použijte špičatý nástroj pro odstranění oválného kotouče. 2. Odstraňte ochranný kryt. 3. Vyjměte 6 šroubů ze spodní části měřiče. Uvolněte šrouby pomocí klíče imbus. (velikost 5). 7. Odstraňte oválná ozubená kola. 4. Vyjměte spodní víko. 8. Vyčistěte vnitřek, víko a měřicí komoru pomocí měkkého kartáčku. Dávejte pozor, abyste poškodili hliníkový povrch. 5. Odstraňte těsnění 9. Namontujte důkladně díly podle kroků 1-8 v opačném pořadí.

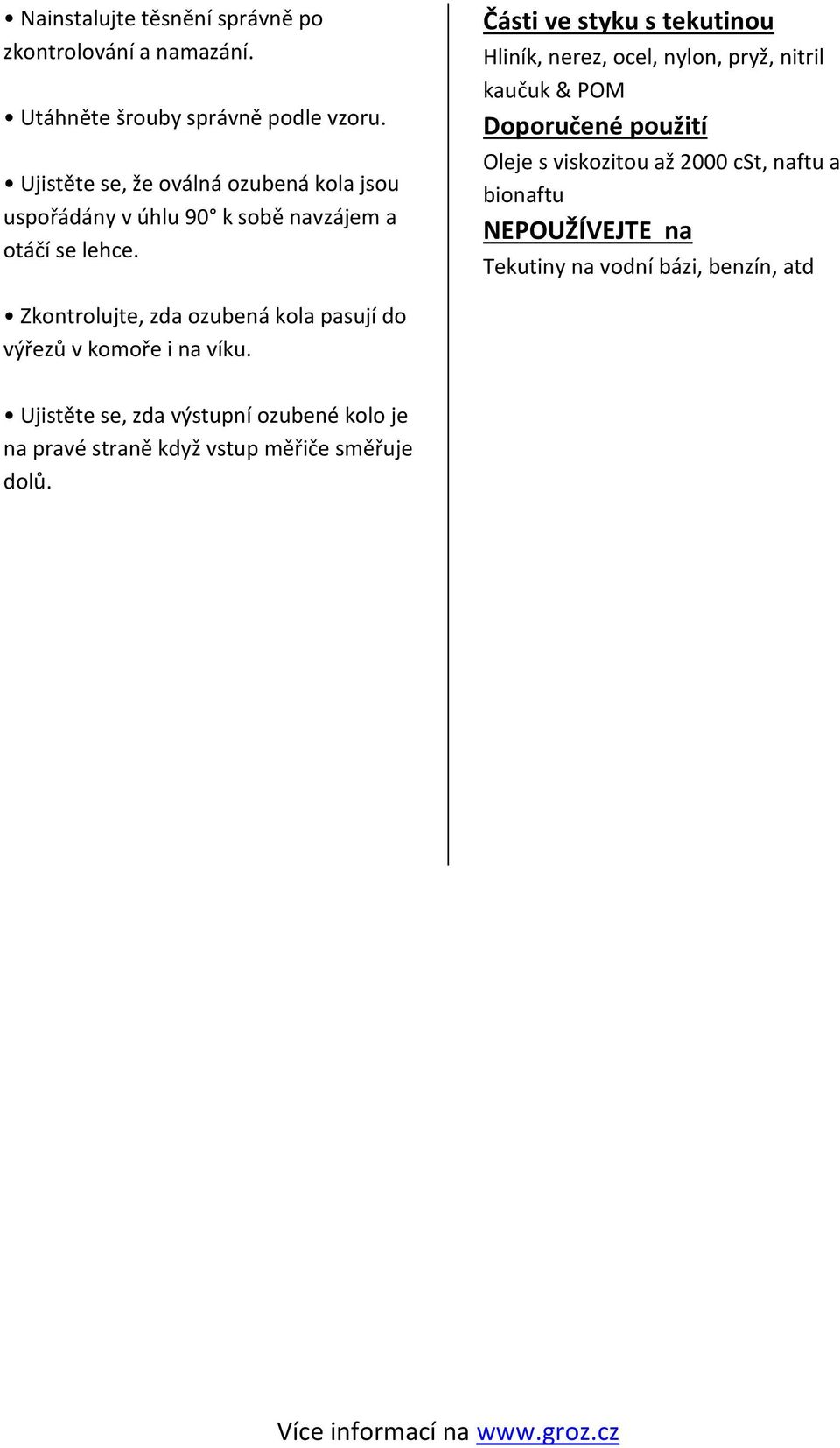

5 Nainstalujte těsnění správně po zkontrolování a namazání. Utáhněte šrouby správně podle vzoru. Ujistěte se, že oválná ozubená kola jsou uspořádány v úhlu 90 k sobě navzájem a otáčí se lehce. Části ve styku s tekutinou Hliník, rez, ocel, nylon, pryž, nitril kaučuk & POM Doporučené použití Oleje s viskozitou až 2000 cst, naftu a bionaftu NEPOUŽÍVEJTE na Tekutiny na vodní bázi, benzín, atd Zkontrolujte, zda ozubená kola pasují do výřezů v komoře i na víku. Ujistěte se, zda výstupní ozubené kolo je na pravé straně když vstup měřiče směřuje dolů.
