Protokol o zkousce c. 97/12

Transkript

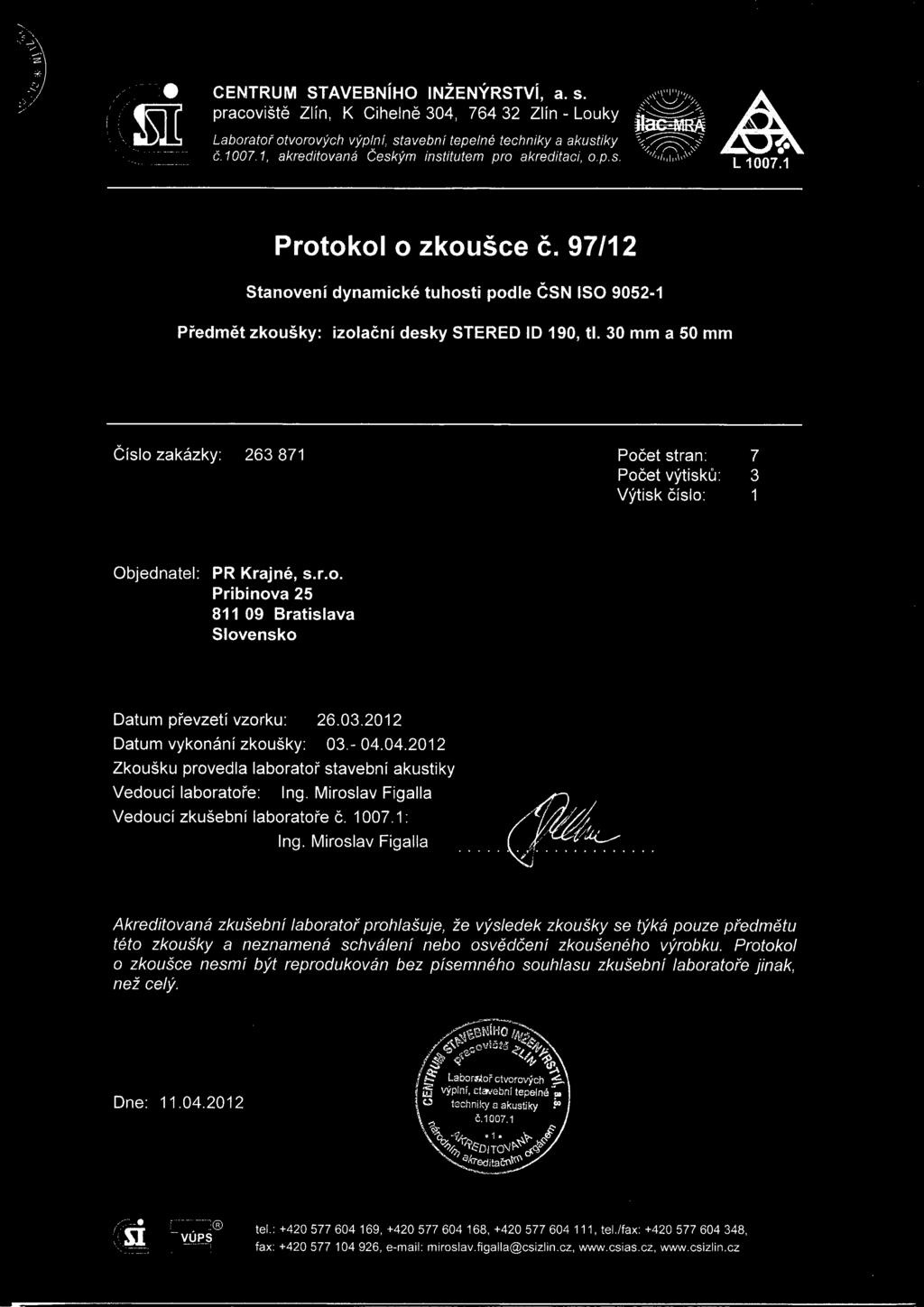

1 CENTRUM STAVEBNlHO INZENYRSTVl, a. s., K Cihelne 304, Zlin - Louky Laboratof otvorovych vyplni, stavebni tepelne techniky a akustiky , akreditovana' Ceskym institutem pro akreditaci, o.p.s. '"/II 11 A»* L Protokol o zkousce c. 97/12 Predmet zkousky: izolacni desky STERED ID 190, tl. 30 mm a 50 mm Cislo zakazky: Pocet stran: 7 Pocet vytisku: 3 Vytisk cislo: 1 Slovensko Datum pfevzeti vzorku: Datum vykonani zkousky: Zkousku provedla laboratof stavebni akustiky Vedouci laboratofe: Ing. Miroslav Figalla Vedouci zkusebni laboratofe c : Ing. Miroslav Figalla Akreditovana zkusebni laboratof prohlasuje, ze vysledek zkousky se tyka pouze pfedmetu teto zkousky a neznamena schvaleni nebo osvedceni zkouseneho vyrobku. Protokol o zkousce nesmi byt reprodukovan bez pisemneho souhlasu zkusebni laboratofe jinak, nez cely. tel.: , , , tel./fax: , fax: , miroslav.figalla@csizlin.cz,

2 Protokol c. 97/12 Strana c Zadanizkousky Zkouska byla provedena na zaklade objednavky c. 007/12/Ba ze dne Predmet zkousky Stanovenf dynamicke tuhosti podle CSN ISO Zkouseny material: izolacni desky STERED ID 190, tl. 30 mm a 50 mm, deklarovana objemova hmotnost 190 kg/m3. Desky se vyrabeji z recyklatu kobercu osobnich automobilu, kde hlavni slozku tvori synteticka vlakna (PP, PA, PPA), pojena polyuretanem. 3. Zkusebni vzorky Objednatel dodal zkusebni vzorky o rozmerech cca 200 x 200 mm dne Pouzite predpisy a mefici technika 4.1 Predpisy - CSN ISO Akustika. Stanoveni dynamicke tuhosti. Cast 1: Materialy pro izolaci plovoucich podlah v bytovych objektech, Souvisejici normy: - CSN EN Akustika. Materialy pro pouziti v akustice - stanoveni odporu proti proudeni vzduchu. 4.2 Pfistroje - univerzalni citac BM 640 M vaha OWA Labor M posuvne mefitko M piezoelektricky snimac I analyzator B. K I vibrometr I tonovy generator Zkusebni postup Podstata metody spociva ve zjisteni zakladniho rezonancniho kmitoctu mechanicke soustavy tvofene zkusebnim vzorkem a zatezovacim telesem. Vzorek je polozen na hmotnou zakladnu a zatizen zatezovacim telesem, coz je ocelova deska ctvercoveho tvaru o rozmerech 200 x 200 mm a hmotnosti 8 kg. Budicem pfipevnenym k desce se budi vibrace ve vertikalnim smeru kolmo na plochu vzorku, snimacem se mefi hladina zrychleni. Zdanliva dynamicka tuhost zkusebniho vzorku st' se urci na zaklade nalezeni rezonancniho kmitoctu soustavy (kdy je zjistena maximalni hodnota zrychleni) podle vztahu: s[ = 4 TT2 m[ fr2 kde m{ je celkova plosna hmotnost zatezovaciho telesa, kg.m"2 fr... rezonancni kmitocet, Hz. Dynamicka tuhost pruzneho materialu s' je zavisla na hodnote stejnosmerneho odporu proti proudeni vzduchu v pficnem smeru. Pro materialy se stfednim odporem proti

3 Protokol c. 97/12 Strana c. 3 proudeni (rss v rozmezi hodnot 10 az 100 kpa.s.m"2), kam Ize zafadit take mefene desky, se urci podle vztahu: s = st + sa sa = kde sa' je dynamicka tuhost vzduchu ve struktufe vzorku, MN.m d... tloust'ka vzorku, mm. 6. Vysledky mereni Prumerne hodnoty dynamicke tuhosti mefenych materialu jsou uvedeny v tabulce. Evid. cislo Material Dynamicka tuhost s'(mn/m3j 85/12 Deska STERED ID 190/30, tl. 30 mm 18,3 86/15 Deska STERED ID 190/50, tl. 50 mm 12,5 Tab. 1. Vysledek zkousky Podrobne vysledky mereni dynamicke tuhosti a dalsich fyzikalnich velicin pro jednotlive vzorky a prumerne hodnoty jsou uvedeny na meficich zaznamech na str. 4 az Nejistota mereni Rozsifena nejistota mereni dynamicke tuhosti U(s) = ± 6 %. Zkousku provedla a protokol vypracovala: Pavla Popelkova

4 Protokol c. 97/12 Strana c. 4 Stanoveni dynamicke tuhosti podie CSN ISO /12 Vyrobek: deska STERED ID 190/30 Popis vzorku: deska STERED ID 190/30, tl. 30 mm. Vysledky mefeni jednotlivych vzorku Velicina Znacka Jednotka Vzorek c. 52/A mm 32,5 36,8 34,7 35,2 33,2 Objemova hmotnost kg/m3 186,5 174,8 165,2 181,3 173,8 Rezonancni kmitocet Hz 45,9 42,5 42,9 44,3 43,0 Stejnosmerny odpor rss kpa s/m2 10 < rss < 100 Dynamicka zdanliva St' MN/m3 16,6 14,2 14,5 15,5 14,6 tuhost vzduchu Sa' MN/m3 3,4 3,0 3,2 3,1 3,3 podlozky S' MN/m3 20,0 17,3 17,7 18,6 18,0 Podminky mereni: -teplota vzduchu: 19,6-21,1 C - rel. vlhkost vzduchu: % VUPS Centrum stavebniho inzenyrstvi, a.s. lngsmhi5slav Figalla

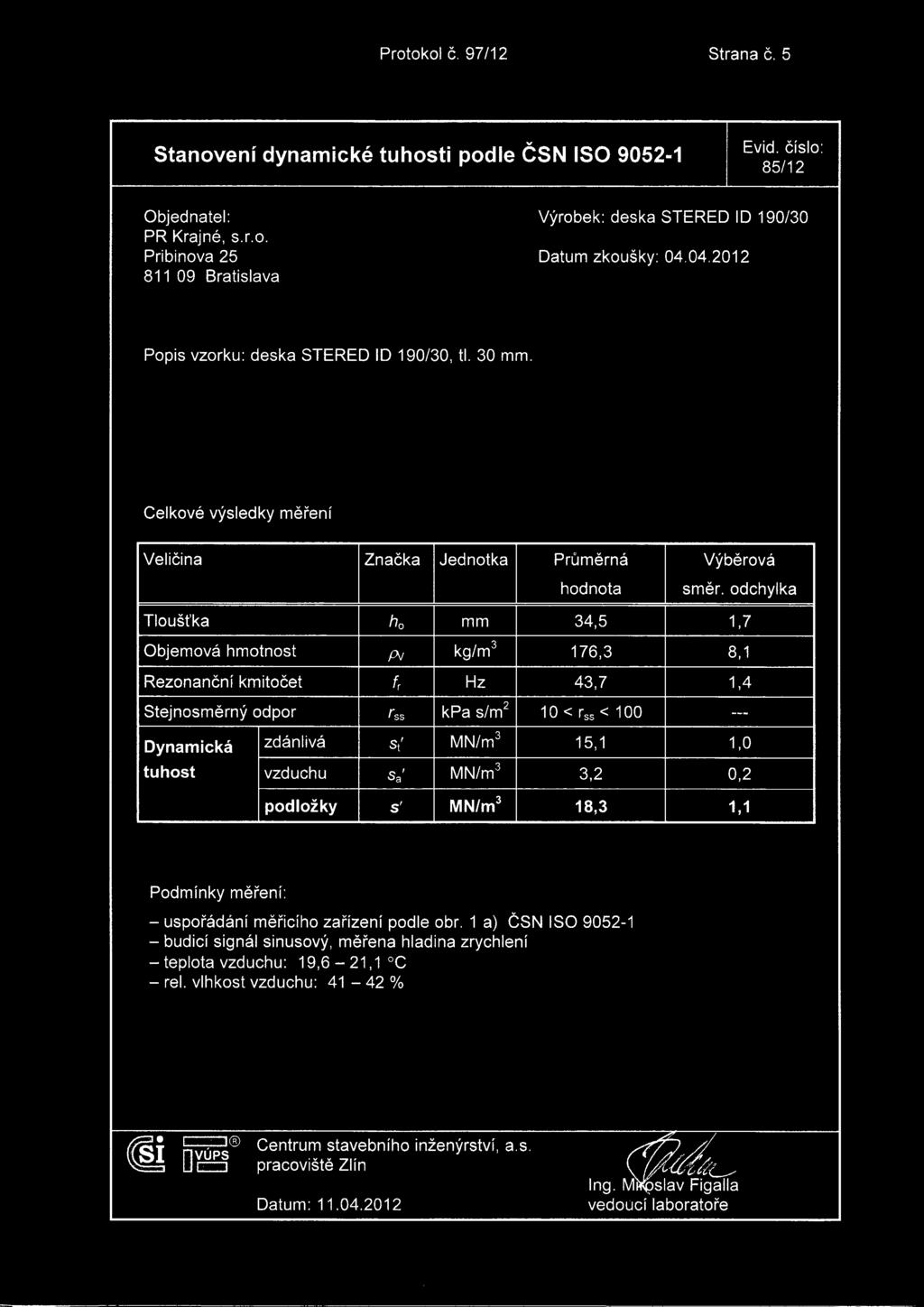

5 Protokol c. 97/12 Strana c. 5 85/12 Vyrobek: deska STERED ID 190/30 Popis vzorku: deska STERED ID 190/30, tl. 30 mm. Celkove vysledky mefeni Velicina Znacka Jednotka Prumerna hodnota Vyberova smer. odchylka mm 34,5 1,7 Objemova hmotnost kg/m3 176,3 8,1 Rezonancni kmitocet fr Hz 43,7 1,4 Stejnosmerny odpor <\ss kpa s/m2 10 < rss < 100 Dynamicka zdanliva St' MN/m3 15,1 1,0 tuhost vzduchu MN/m3 Sa' 3,2 0,2 podlozky S' MN/m3 18,3 1,1 Podminky mefeni: -teplota vzduchu: 19,6-21,1 C - rel. vlhkost vzduchu: % H D r ^ VUPS Centrum stavebniho inzenyrstvi, a.s. Ing. Ml^slav Figalla

6 Protokol c. 97/12 Strana c. 6 86/12 Vyrobek: deska STERED ID 190/50 Popis vzorku: deska STERED ID 190/50, tl. 50 mm. Vysledky mefeni jednotlivych vzorku Velicina Znacka Jednotka Vzorek c. 53/A/ mm 53,7 53,8 56,9 53,1 53,4 Objemova hmotnost kg/m3 191,1 177,9 185,5 175,1 182,2 Rezonancni kmitocet fr Hz 38,5 37,0 36,4 33,8 35,9 Stejnosmerny odpor rss kpa s/m2 10 < rss < 100 Dynamicka zdanliva s,' MN/m3 11,7 10,8 10,4 9,0 10,2 tuhost vzduchu Sa' MN/m3 2,1 2,1 1,9 2,1 2,1 podlozky S' MN/m3 13,8 12,9 12,4 11,1 12,3 Podminky mefeni: -teplota vzduchu: 21,1-23,0 C - rel. vlhkost vzduchu: % H D "vups@ ^ e n t r u m stavebniho inzenyrstvi, a.s. Ing. Mirclfelav Figalla

7 Protokol c. 97/12 Strana c. 7 86/12 Vyrobek: deska STERED ID 190/50 Popis vzorku: deska STERED ID 190/50, tl. 50 mm. Celkove vysledky mefeni Velicina Znacka Jednotka Prumerna hodnota Vyberova smer. odchylka mm 54,2 1,6 Objemova hmotnost kg/m3 182,3 6,3 Rezonancni kmitocet fr Hz 36,3 1,7 Stejnosmerny odpor rss kpa s/m2 10 < rss < 100 Dynamicka zdanliva St' MN/m3 10,4 1,0 tuhost vzduchu MN/m3 S a' 2,1 0,1 podlozky S' MN/m3 12,5 1,0 Podminky mefeni: -teplota vzduchu: 21,1-23,0 C - rel. vlhkost vzduchu: % rr^-w I I JSI rjvyfs Centrum stavebniho inzenyrstvi, a.s. Ing. Mi^slav Figalla
