1 Název stavby : Přístavba objektu MŠ Chodovická ul.chodovická 1900,Praha 20 Horní Počernice SO.01 Novostavba MŠ Objednatel Akustického.posouzení : Projektový ateliér pro architekturu a pozemní stavby společnost s r.o. Bělehradská ul 199/70, Praha 2 Zpracovatel : Ing. Zdeněk Srovnal Olomouc Velkomoravská 53 IČO AKUSTICKÉ POSOUZENÍ PROSTOROVÁ AKUSTIKA VZOROVÁ TŘÍDA MŠ Posouzení na základě: Sbírka zákonů ČR zákona č. 258/2000;148/2006 částka 51 O ochraně zdraví před nepříznivými účinky hluku a vibrací ČSN ;Oprava 1 Akustika Projektování v oboru prostorové akustiky Prostory ve školách ČSN Akustika Hodnocení zvukové izolace stavebních konstrukcí a v budovách Požadavky Příloha : 1 - Doporučení úprav 2 Výpočetní protokol s grafem To 3 Prospekt SONIT D30 Olomouc,září 2010 Vypracoval : Ing. Zdeněk SROVNAL 1

Zdeněk Srovnal 779 00 Olomouc Velkomoravská 53 IČO 12679232 AKUSTICKÉ POSOUZENÍ PROSTOROVÁ AKUSTIKA VZOROVÁ TŘÍDA MŠ Posouzení na základě: Sbírka zákonů ČR zákona č.

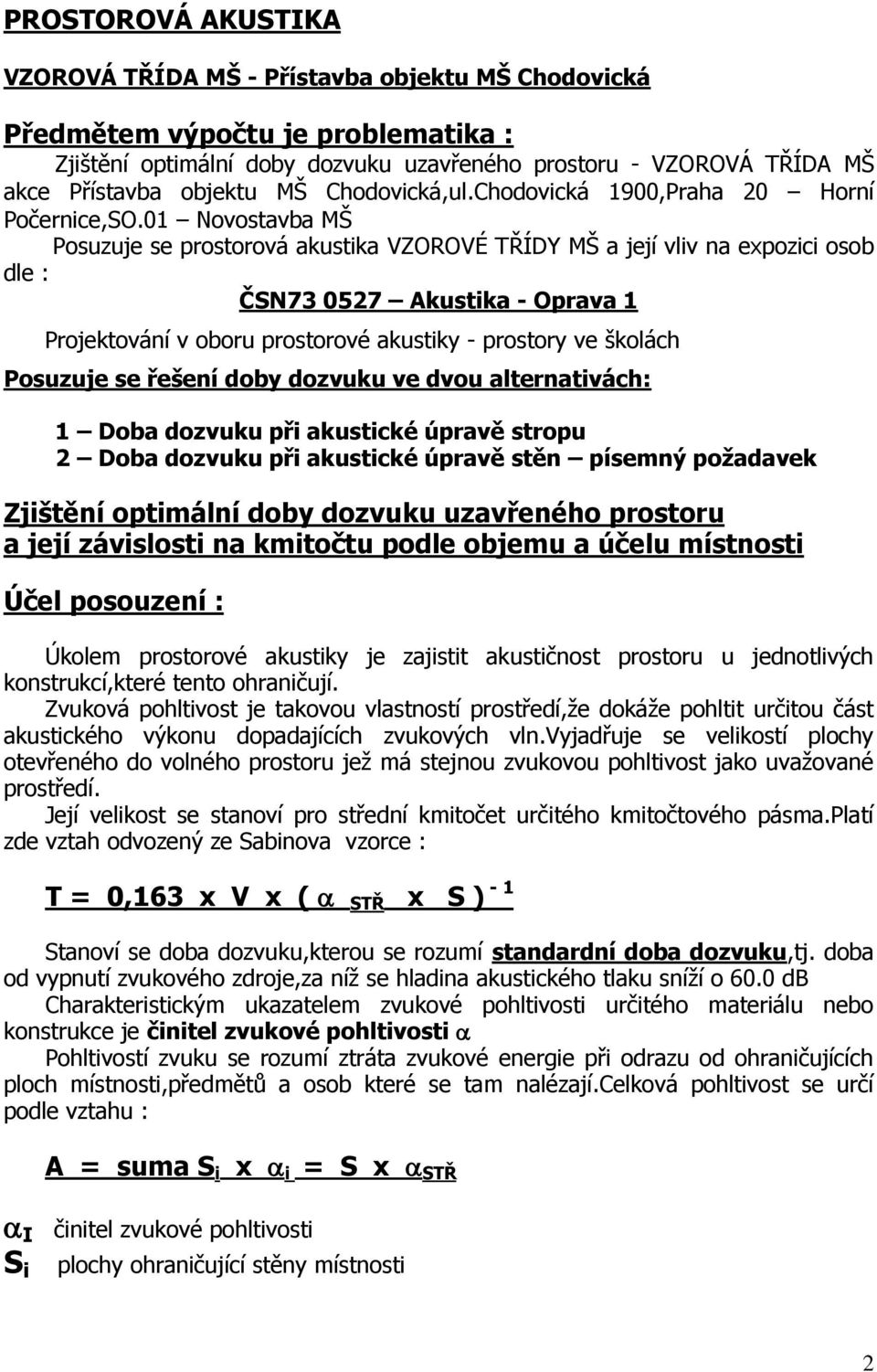

2 PROSTOROVÁ AKUSTIKA VZOROVÁ TŘÍDA MŠ - Přístavba objektu MŠ Chodovická Předmětem výpočtu je problematika : Zjištění optimální doby dozvuku uzavřeného prostoru - VZOROVÁ TŘÍDA MŠ akce Přístavba objektu MŠ Chodovická,ul.Chodovická 1900,Praha 20 Horní Počernice,SO.01 Novostavba MŠ Posuzuje se prostorová akustika VZOROVÉ TŘÍDY MŠ a její vliv na expozici osob dle : ČSN Akustika - Oprava 1 Projektování v oboru prostorové akustiky - prostory ve školách Posuzuje se řešení doby dozvuku ve dvou alternativách: 1 Doba dozvuku při akustické úpravě stropu 2 Doba dozvuku při akustické úpravě stěn písemný poţadavek Zjištění optimální doby dozvuku uzavřeného prostoru a její závislosti na kmitočtu podle objemu a účelu místnosti Účel posouzení : Úkolem prostorové akustiky je zajistit akustičnost prostoru u jednotlivých konstrukcí,které tento ohraničují. Zvuková pohltivost je takovou vlastností prostředí,že dokáže pohltit určitou část akustického výkonu dopadajících zvukových vln.vyjadřuje se velikostí plochy otevřeného do volného prostoru jež má stejnou zvukovou pohltivost jako uvažované prostředí. Její velikost se stanoví pro střední kmitočet určitého kmitočtového pásma.platí zde vztah odvozený ze Sabinova vzorce : T = 0,163 x V x ( STŘ x S ) - 1 Stanoví se doba dozvuku,kterou se rozumí standardní doba dozvuku,tj. doba od vypnutí zvukového zdroje,za níž se hladina akustického tlaku sníží o 60.0 db Charakteristickým ukazatelem zvukové pohltivosti určitého materiálu nebo konstrukce je činitel zvukové pohltivosti Pohltivostí zvuku se rozumí ztráta zvukové energie při odrazu od ohraničujících ploch místnosti,předmětů a osob které se tam nalézají.celková pohltivost se určí podle vztahu : A = suma S i x i = S x STŘ I činitel zvukové pohltivosti S i plochy ohraničující stěny místnosti 2

01 Novostavba MŠ Posuzuje se prostorová akustika VZOROVÉ TŘÍDY MŠ a její vliv na expozici osob dle : ČSN73 0527 Akustika - Oprava 1 Projektování v oboru prostorové akustiky - prostory ve školách

3 V Ý P O Č E T O P T I M Á L N Í D O B Y D O Z V U K U Požaduje se zajištění optimální doby dozvuku uzavřeného prostoru a její závislost na kmitočtu podle objemu a účelu místnosti dle : ČSN OPRAVA 1 - Akustika - Projektování v oboru prostorové akustiky Místnost na kterou jsou kladeny nároky na akustičnost tj. jejichž provoz vyžaduje určité akustické prostředí stanovuje optimální doba dozvuku T = 0,163 x V x ( STŘ x S ) - 1 Výpočet doby dozvuku Pro dobu dozvuku T místnosti platí vztah : T = 0,163 x V x ( x S ) - 1 z toho A = 0,163 x V x T -1 Doba dozvuku T (s) Přípustné rozmezí poměru dob dozvuku T/T o obsazeného prostoru je v závislosti na středním kmitočtu oktávového pásma Prostory ve školách Hladiny hluku v mateřských školách dostupují vysokých hodnot,např.v herně dětí při hře cca 23 dětí u stolků je dosahováno vysoké hladiny hluku L = 78.0 db (A) Z těchto důvodů je nutné pro její snížení instalovat potřebnou pohltivost akustickými obklady,které se ponejvíce umísťují na stropní plochu Pro návrh akustických úprav školních prostorů jsou nejdůležitější údaje dané ČSN ,tab.2 Druh místnosti Doba dozvuku Návrh úpravy pro 1000 Hz Herna mateřských škol T = 0.5 / 0.8 (s) Akust.širokopásmový obklad 3

jejichž provoz vyžaduje určité akustické prostředí stanovuje optimální doba dozvuku T = 0,163 x V x ( STŘ x S ) - 1 Výpočet doby dozvuku Pro dobu dozvuku T místnosti platí vztah : T = 0,163 x V x ( x

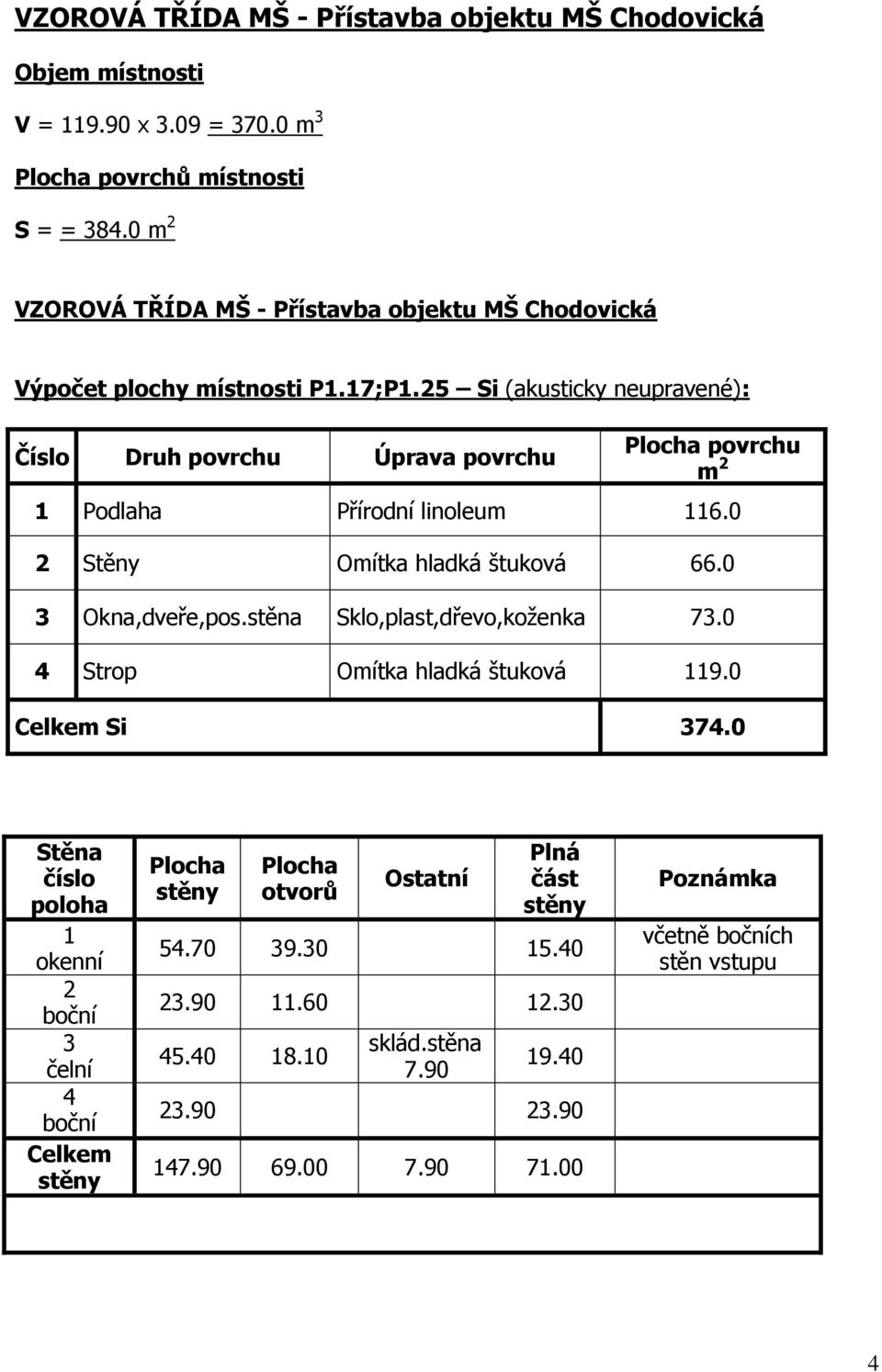

4 VZOROVÁ TŘÍDA MŠ - Přístavba objektu MŠ Chodovická Objem místnosti V = x 3.09 = m 3 Plocha povrchů místnosti S = = m 2 VZOROVÁ TŘÍDA MŠ - Přístavba objektu MŠ Chodovická Výpočet plochy místnosti P1.17;P1.25 Si (akusticky neupravené): Číslo Druh povrchu Úprava povrchu Plocha povrchu m 2 1 Podlaha Přírodní linoleum Stěny Omítka hladká štuková Okna,dveře,pos.stěna Sklo,plast,dřevo,koženka Strop Omítka hladká štuková Celkem Si Stěna číslo poloha 1 okenní 2 boční 3 čelní 4 boční Celkem stěny Plocha stěny Plocha otvorů Ostatní Plná část stěny sklád.stěna Poznámka včetně bočních stěn vstupu 4

25 Si (akusticky neupravené): Číslo Druh povrchu Úprava povrchu Plocha povrchu m 2 1 Podlaha Přírodní linoleum 116.0 2 Stěny Omítka hladká štuková 66.0 3 Okna,dveře,pos.

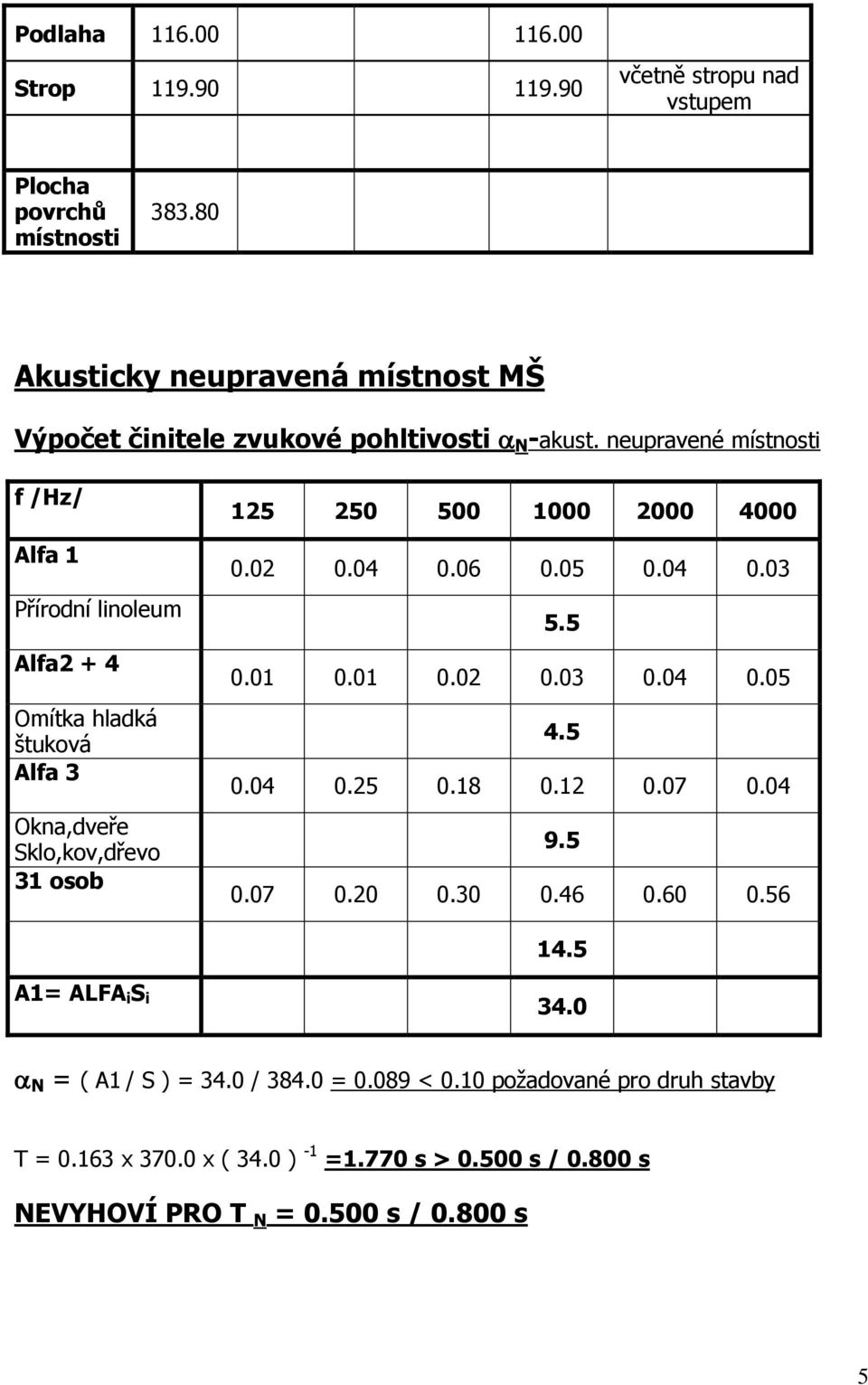

5 Podlaha Strop včetně stropu nad vstupem Plocha povrchů místnosti Akusticky neupravená místnost MŠ Výpočet činitele zvukové pohltivosti N -akust. neupravené místnosti f /Hz/ Alfa 1 Přírodní linoleum Alfa2 + 4 Omítka hladká štuková Alfa 3 Okna,dveře Sklo,kov,dřevo 31 osob A1= ALFA i S i 34.0 N = ( A1 / S ) = 34.0 / = < 0.10 požadované pro druh stavby T = x x ( 34.0 ) -1 =1.770 s > s / s NEVYHOVÍ PRO T N = s / s 5

neupravené místnosti f /Hz/ Alfa 1 Přírodní linoleum Alfa2 + 4 Omítka hladká štuková Alfa 3 Okna,dveře Sklo,kov,dřevo 31 osob 125 250 500 1000 2000 4000 0.02 0.04 0.

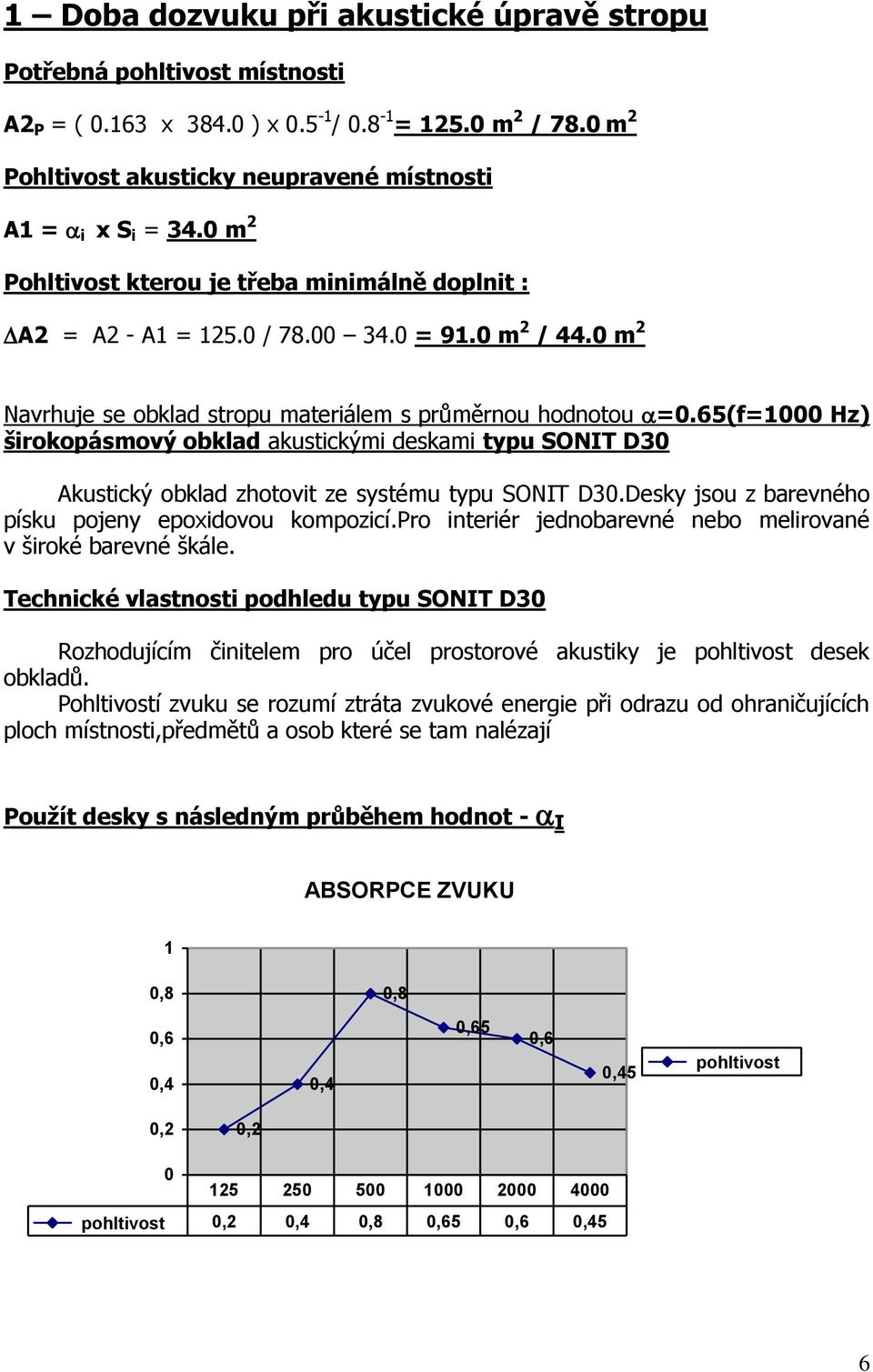

6 1 Doba dozvuku při akustické úpravě stropu Potřebná pohltivost místnosti A2 P = ( x ) x / = m 2 / 78.0 m 2 Pohltivost akusticky neupravené místnosti A1 = i x S i = 34.0 m 2 Pohltivost kterou je třeba minimálně doplnit : A2 = A2 - A1 = / = 91.0 m 2 / 44.0 m 2 Navrhuje se obklad stropu materiálem s průměrnou hodnotou =0.65(f=1000 Hz) širokopásmový obklad akustickými deskami typu SONIT D30 Akustický obklad zhotovit ze systému typu SONIT D30.Desky jsou z barevného písku pojeny epoxidovou kompozicí.pro interiér jednobarevné nebo melirované v široké barevné škále. Technické vlastnosti podhledu typu SONIT D30 Rozhodujícím činitelem pro účel prostorové akustiky je pohltivost desek obkladů. Pohltivostí zvuku se rozumí ztráta zvukové energie při odrazu od ohraničujících ploch místnosti,předmětů a osob které se tam nalézají Pouţít desky s následným průběhem hodnot - I ABSORPCE ZVUKU 1 0,8 0,8 0,6 0,4 0,4 0,65 0,6 0,45 pohltivost 0,2 0, pohltivost 0,2 0,4 0,8 0,65 0,6 0,45 6

65(f=1000 Hz) širokopásmový obklad akustickými deskami typu SONIT D30 Akustický obklad zhotovit ze systému typu SONIT D30.Desky jsou z barevného písku pojeny epoxidovou kompozicí.

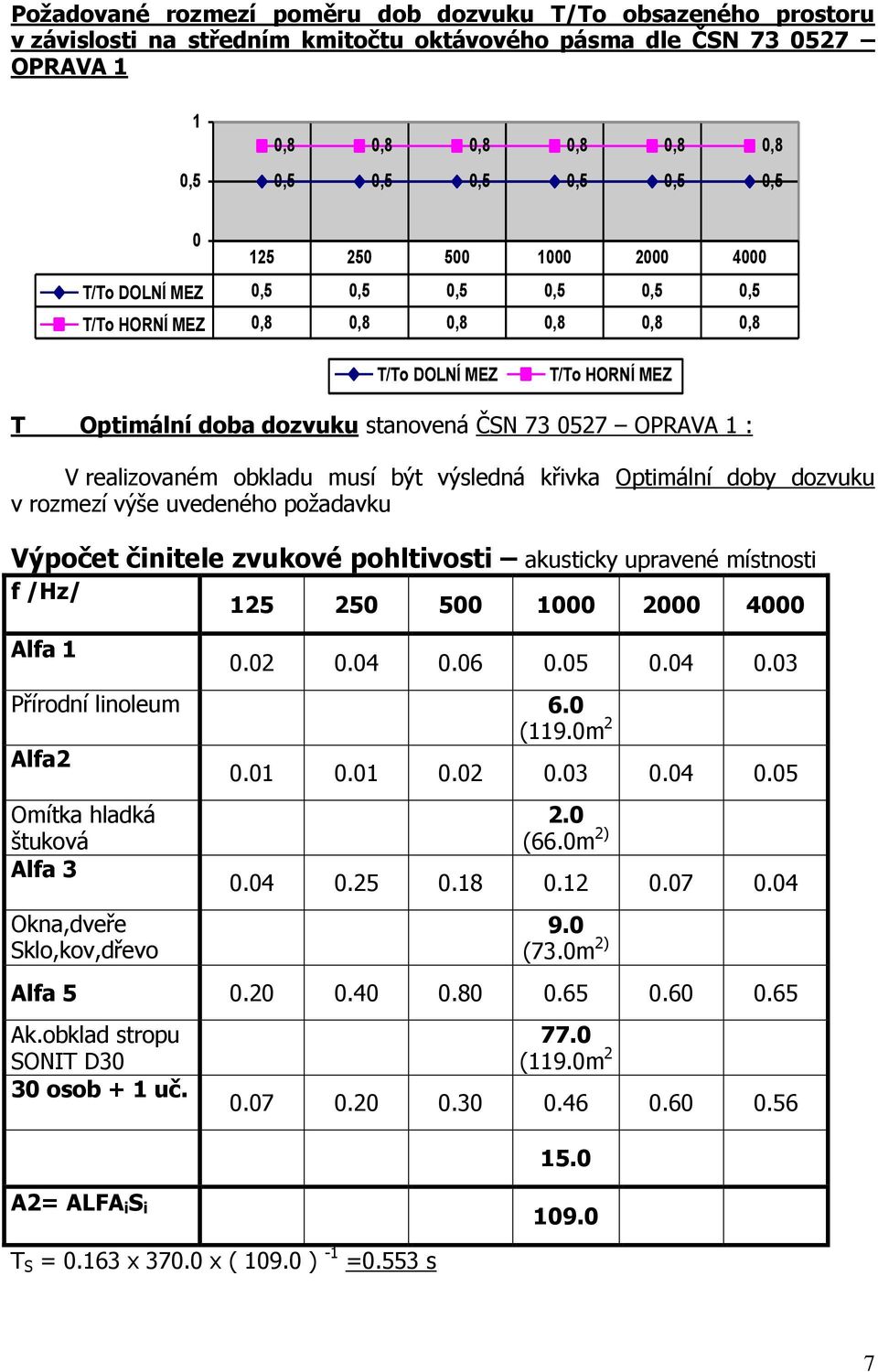

7 Poţadované rozmezí poměru dob dozvuku T/To obsazeného prostoru v závislosti na středním kmitočtu oktávového pásma dle ČSN OPRAVA 1 1 0,5 0,8 0,8 0,8 0,8 0,8 0,8 0,5 0,5 0,5 0,5 0,5 0, T/To DOLNÍ MEZ 0,5 0,5 0,5 0,5 0,5 0,5 T/To HORNÍ MEZ 0,8 0,8 0,8 0,8 0,8 0,8 T/To DOLNÍ MEZ T/To HORNÍ MEZ T Optimální doba dozvuku stanovená ČSN OPRAVA 1 : V realizovaném obkladu musí být výsledná křivka Optimální doby dozvuku v rozmezí výše uvedeného požadavku Výpočet činitele zvukové pohltivosti akusticky upravené místnosti f /Hz/ Alfa Přírodní linoleum 6.0 (119.0m 2 Alfa Omítka hladká štuková Alfa 3 Okna,dveře Sklo,kov,dřevo 2.0 (66.0m 2) (73.0m 2) Alfa Ak.obklad stropu SONIT D30 30 osob + 1 uč (119.0m A2= ALFA i S i T S = x x ( ) -1 =0.553 s 7

realizovaném obkladu musí být výsledná křivka Optimální doby dozvuku v rozmezí výše uvedeného požadavku Výpočet činitele zvukové pohltivosti akusticky upravené místnosti f /Hz/ 125 250 500 1000 2000

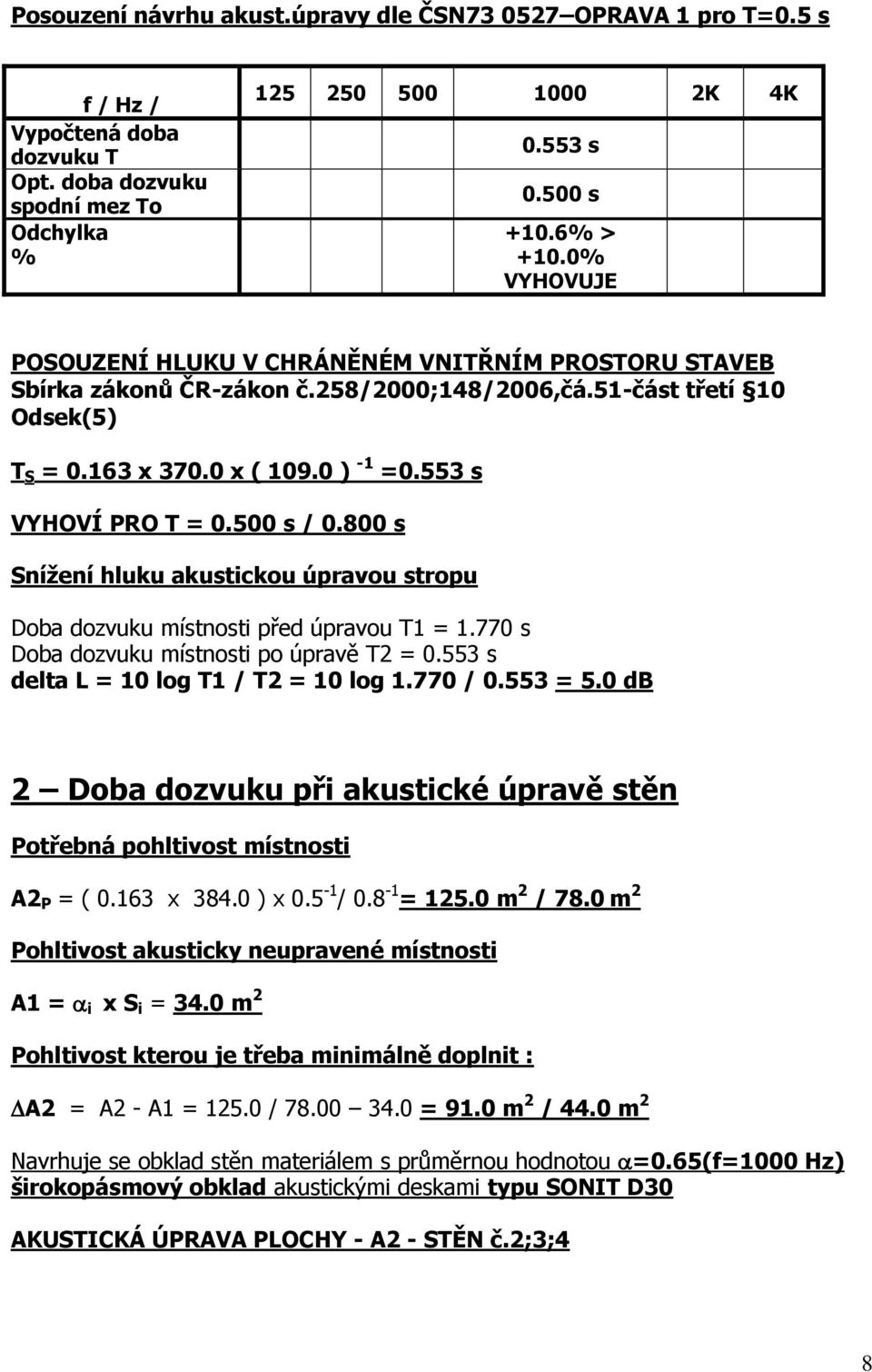

8 Posouzení návrhu akust.úpravy dle ČSN OPRAVA 1 pro T=0.5 s f / Hz / Vypočtená doba dozvuku T Opt. doba dozvuku spodní mez To Odchylka % K 4K s s +10.6% > +10.0% VYHOVUJE POSOUZENÍ HLUKU V CHRÁNĚNÉM VNITŘNÍM PROSTORU STAVEB Sbírka zákonů ČR-zákon č.258/2000;148/2006,čá.51-část třetí 10 Odsek(5) T S = x x ( ) -1 =0.553 s VYHOVÍ PRO T = s / s Sníţení hluku akustickou úpravou stropu Doba dozvuku místnosti před úpravou T1 = s Doba dozvuku místnosti po úpravě T2 = s delta L = 10 log T1 / T2 = 10 log / = 5.0 db 2 Doba dozvuku při akustické úpravě stěn Potřebná pohltivost místnosti A2 P = ( x ) x / = m 2 / 78.0 m 2 Pohltivost akusticky neupravené místnosti A1 = i x S i = 34.0 m 2 Pohltivost kterou je třeba minimálně doplnit : A2 = A2 - A1 = / = 91.0 m 2 / 44.0 m 2 Navrhuje se obklad stěn materiálem s průměrnou hodnotou =0.65(f=1000 Hz) širokopásmový obklad akustickými deskami typu SONIT D30 AKUSTICKÁ ÚPRAVA PLOCHY - A2 - STĚN č.2;3;4 8

500 s / 0.800 s Sníţení hluku akustickou úpravou stropu Doba dozvuku místnosti před úpravou T1 = 1.770 s Doba dozvuku místnosti po úpravě T2 = 0.553 s delta L = 10 log T1 / T2 = 10 log 1.770 / 0.

9 Výpočet činitele zvukové pohltivosti akusticky upravené místnosti f /Hz/ Alfa 1 Přírodní linoleum Alfa2 + 4 Omítka hladká štuková Akustický obklad SONIT D30 Alfa 3 Okna,dveře,stěna sklo,kov,dřevo 30 osob + 1 uč (55.60m 2 ) A2= ALFA i S i 71.5 T = x x ( 71.5 ) -1 = s Posouzení návrhu akust.úpravy dle ČSN OPRAVA 1 pro T=0.8 s f / Hz / Vypočtená doba dozvuku T Opt. doba dozvuku Horní mez To Odchylka % K 4K s s +5.4% < +10.0% VYHOVUJE POSOUZENÍ HLUKU V CHRÁNĚNÉM VNITŘNÍM PROSTORU STAVEB Sbírka zákonů ČR-zákon č.258/2000;148/2006,čá.51-část třetí 10 Odsek(5) T = x x ( 71.5 ) -1 = s VYHOVÍ PRO T = s / s 9

46 0.60 0.56 14.5 A2= ALFA i S i 71.5 T = 0.163 x 370.0 x ( 71.5 ) -1 = 0.843 s Posouzení návrhu akust.úpravy dle ČSN73 0527 OPRAVA 1 pro T=0.8 s f / Hz / Vypočtená doba dozvuku T Opt.

10 Sníţení hluku akustickou úpravou stěn Doba dozvuku místnosti před úpravou T1 = s Doba dozvuku místnosti po úpravě T2 = s delta L = 10 log T1 / T2 = 10 log / = 3.0 db ZÁVĚREČNÉ VYHODNOCENÍ : ZÁVĚREM LZE KONSTATOVAT, ŢE POSUZOVANÁ MÍSTNOST VZOROVÉ TŘÍDY MATEŘSKÉ ŠKOLKY VYHOVUJE : A. - ZÁKONU č.258/2000;částce /2000 a / 2004 O ochraně zdraví před nepříznivými účinky hluku a vibrací B. - ČSN ;Oprava 1 Akustika - Projektování v oboru prostorové akustiky Prostory ve školách C. - ČSN Ochrana proti hluku v pozemních stavbách D. - VYHLÁŠKA OTPP..-..HLAVNÍHO MĚSTA PRAHY Olomouc,září 2010 Vypracoval : Ing. Zdeněk SROVNAL 10

258/2000;částce 146-502/2000 a 27-88 / 2004 O ochraně zdraví před nepříznivými účinky hluku a vibrací B.

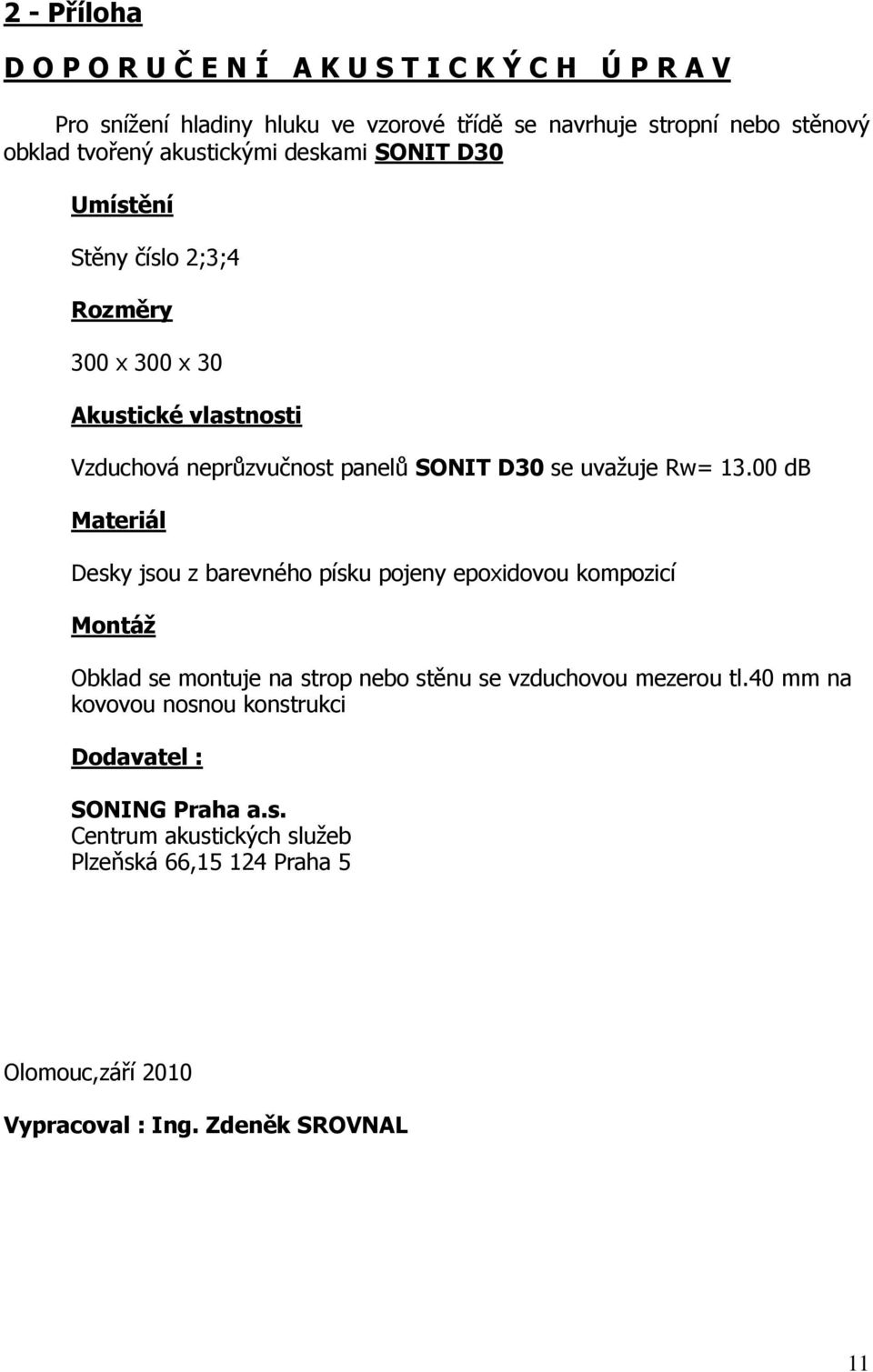

11 2 - Příloha D O P O R U Č E N Í A K U S T I C K Ý C H Ú P R A V Pro snížení hladiny hluku ve vzorové třídě se navrhuje stropní nebo stěnový obklad tvořený akustickými deskami SONIT D30 Umístění Stěny číslo 2;3;4 Rozměry 300 x 300 x 30 Akustické vlastnosti Vzduchová neprůzvučnost panelů SONIT D30 se uvažuje Rw= db Materiál Desky jsou z barevného písku pojeny epoxidovou kompozicí Montáţ Obklad se montuje na strop nebo stěnu se vzduchovou mezerou tl.40 mm na kovovou nosnou konstrukci Dodavatel : SONING Praha a.s. Centrum akustických služeb Plzeňská 66, Praha 5 Olomouc,září 2010 Vypracoval : Ing. Zdeněk SROVNAL 11

13.00 db Materiál Desky jsou z barevného písku pojeny epoxidovou kompozicí Montáţ Obklad se montuje na strop nebo stěnu se vzduchovou mezerou tl.
