1 Projekt, realizace, kolaudace versus stavební akustika RNDr. Josef Vrána, CSc. CSI, pracoviště Zlín

2 Centrum stavebního inženýrství, a.s., pracoviště Zlín Akreditované zkušební laboratoře - stavební akustika - stavební tepelná technika (souč. prostupu tepla, tepelná vodivost, difúzní vlastnosti) - otvorové výplně (mechanické vlastnosti, infiltrace, zatékavost, odolnost proti zatížení, neprůzvučnost) - protihlukové stěny (akustické vlastnosti a odolnost proti zatížení) - statika (odolnost proti zatížení, rázové zkoušky) Autorizovaná osoba posuzování shody a certifikace Certifikační orgán 3048 Notifikovaná osoba otvorové výplně, dřevěné rámové konstrukce, protihlukové stěny aj.

3 Požadavky ČSN :2010 Skup. Chráněný prostor Požadavek (db) Pol. Hlučný prostor R w L nw A Bytové domy rodinné domy nejméně jedna obytná místnost bytu 1 Všechny ostatní místnosti téhož bytu (42) B Bytové domy obytné místnosti bytu 2 Všechny místnosti druhých bytů vč. příslušenství Společné prostory domu (schodiště, chodby, aj Garáže, průchody, podchody Prostory TZB s L A,max 80 db 80 db < L A,max 85 db C Terasové, řadové rodinné domy a dvojdomy obytné místnosti 8 Všechny místnosti v sousedním domě 57 48

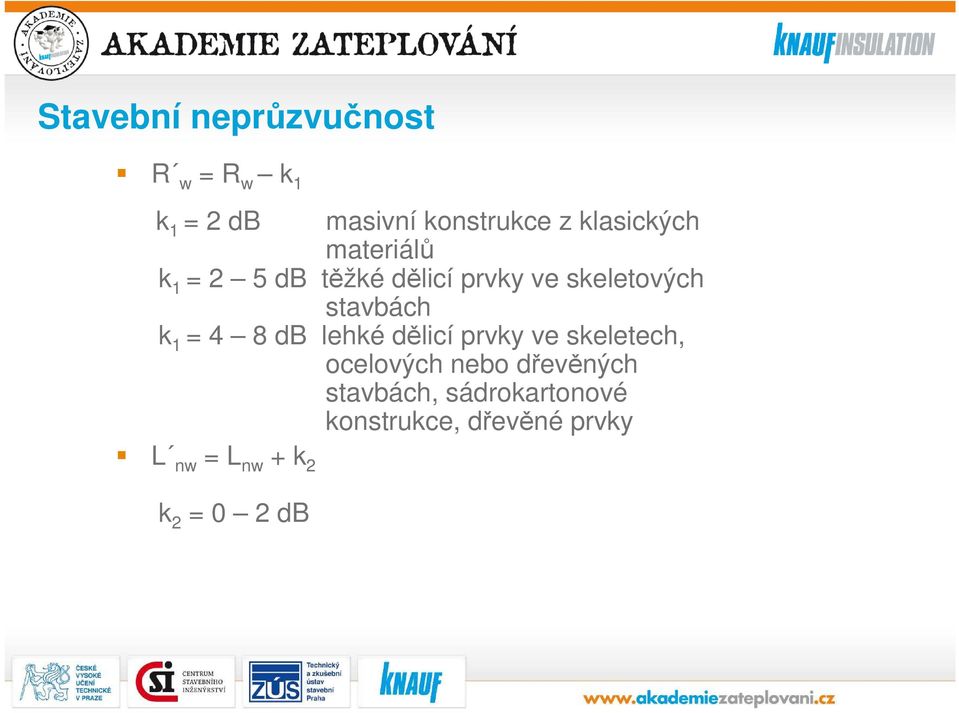

4 Stavební neprůzvučnost R w = R w k 1 k 1 = 2 db masivní konstrukce z klasických materiálů k 1 = 2 5 db těžké dělicí prvky ve skeletových stavbách k 1 = 4 8 db lehké dělicí prvky ve skeletech, ocelových nebo dřevěných stavbách, sádrokartonové konstrukce, dřevěné prvky L nw = L nw + k 2 k 2 = 0 2 db

5 Úrovně požadavků podle ČSN :2010 Neprůzvučnost R w ( 37) 42 (45) 47 (50) (db) Hladina normalizovaného kročejového zvuku L nw (db) XX... nové úrovně požadavků XX... zrušené hodnoty (XX) hotely, administrativa

6 Obvodové pláště Požadavek se stanoví z přípustné hladiny uvnitř dle N.V. č. 148/2006 Sb. a venkovní hladiny 2 m před fasádou Platí pro celý obvodový plášť - plnáčást + otvorová výplň Odečet z tabulky 2 v ČSN nebo výpočet ze vzorce R w = L A, out - L A, int + 8 kde L A, out... ekvivalentní hladina 2 m před fasádou v db L A, int... nejvyšší přípustná hladina v interiéru v db

7 Požadavky na neprůzvučnost obvodového pláště podle ČSN Požadovaná zvuková izolace obvodového pláště v hodnotách R w nebo D nt,w, db Druh chráněného vnitřního prostoru 50 Ekvivalentní hladina akustického tlaku v denní době 06:00 22:00 h ve vzdálenosti 2 m před fasádou L Aeq,2m, db > > > > > > Obytné místnosti bytů, pokoje v ubytovnách (koleje, internáty apod.) Pokoje v hotelech a penzionech Nemocniční pokoje (48)

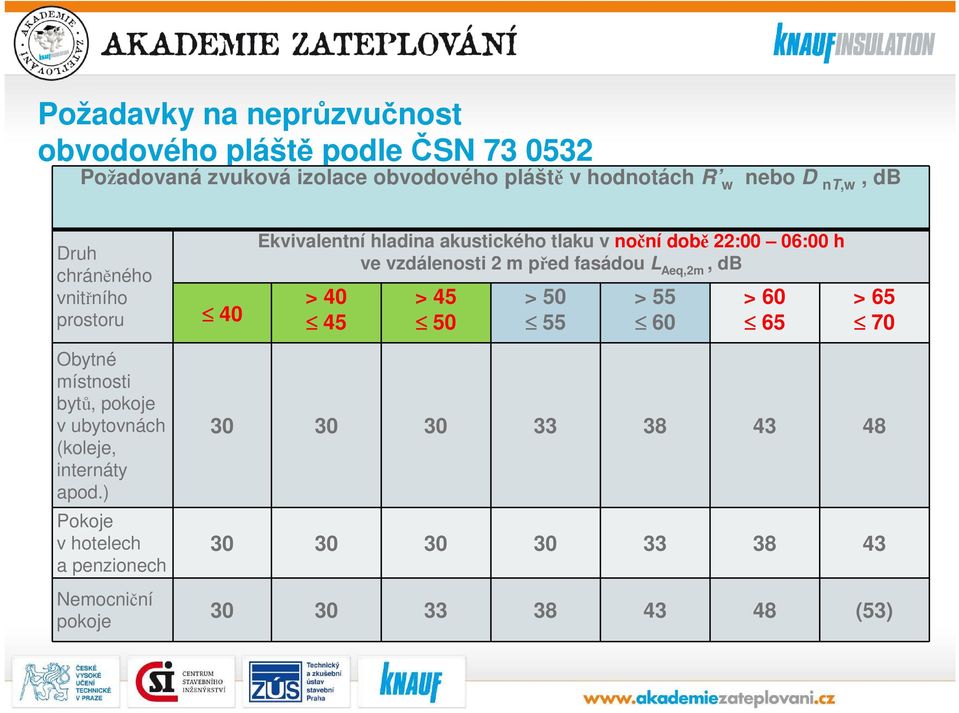

8 Požadavky na neprůzvučnost obvodového pláště podle ČSN Požadovaná zvuková izolace obvodového pláště v hodnotách R w nebo D nt,w, db Druh chráněného vnitřního prostoru 40 Ekvivalentní hladina akustického tlaku v noční době 22:00 06:00 h ve vzdálenosti 2 m před fasádou L Aeq,2m, db > > > > > > Obytné místnosti bytů, pokoje v ubytovnách (koleje, internáty apod.) Pokoje v hotelech a penzionech Nemocniční pokoje (53)

9 Požadavek vliv plochy okna Plocha okna (oken) S > 50 % Požadavek na neprůzvučnost okna = požadavku na celou fasádu dle tabulky v ČSN 35 % < S 50 % R w 3 db S < 35 % R w 5 db

10 Požadavek na neprůzvučnost okna R w,o = R w 10. log[q (q -1).10 0,1(R w R wm ) ] kde q = S/S o (plocha fasády/plocha okna) R w,o... požadavek na okno R w... požadavek na celou fasádu R w m... neprůzvučnost plnéčásti fasády R w m > R w,o + 10

11 Vliv systému ETICS na neprůzvučnost I IZOLACE TLOUŠŤKA (mm) LEPENÍ OMÍTKA (mm) VÝSLEDEK Rw,p (db) Minerální izolace Kolmé vlákno 80 CELOPLOŠNĚ 10-4 Minerální izolace Kolmé vlákno 80 ČÁST PLOCHY 10 1 Minerální izolace Kolmé vlákno 160 ČÁST PLOCHY 10 3 Minerální izolace Kolmé vlákno s=53 MN/m3 120 BODOVĚ 10 (12 kg/m2) -5 EPS desky 120 CELOPLOŠNĚ 10-4 Elastický EPS 100 ČÁST PLOCHY 10 6 Elastický EPS 100 CELOPLOŠNĚ 10 2

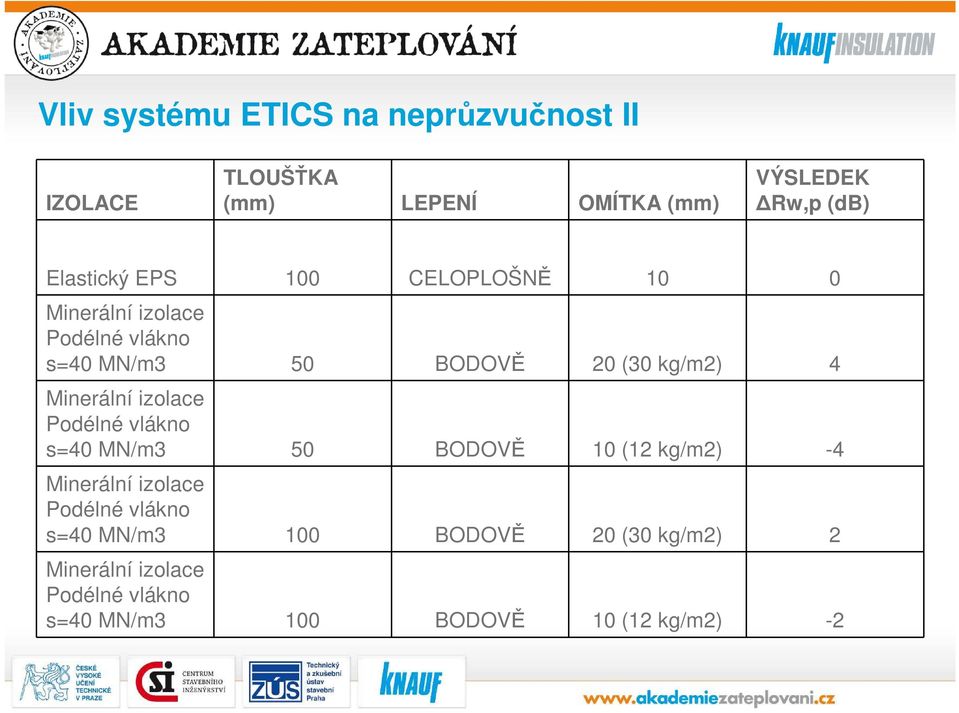

12 Vliv systému ETICS na neprůzvučnost II IZOLACE TLOUŠŤKA (mm) LEPENÍ OMÍTKA (mm) VÝSLEDEK Rw,p (db) Elastický EPS 100 CELOPLOŠNĚ 10 0 Minerální izolace Podélné vlákno s=40 MN/m3 50 BODOVĚ 20 (30 kg/m2) 4 Minerální izolace Podélné vlákno s=40 MN/m3 50 BODOVĚ 10 (12 kg/m2) -4 Minerální izolace Podélné vlákno s=40 MN/m3 100 BODOVĚ 20 (30 kg/m2) 2 Minerální izolace Podélné vlákno s=40 MN/m3 100 BODOVĚ 10 (12 kg/m2) -2

13 Vliv okna na neprůzvučnost Prvek Vážená neprůzvučnost R w Plná obvodová stěna 50 db Běžné okno zasklení 4F-16-4F 31 db Poměr plochy oken 30% Výsledná neprůzvučnost 36 db

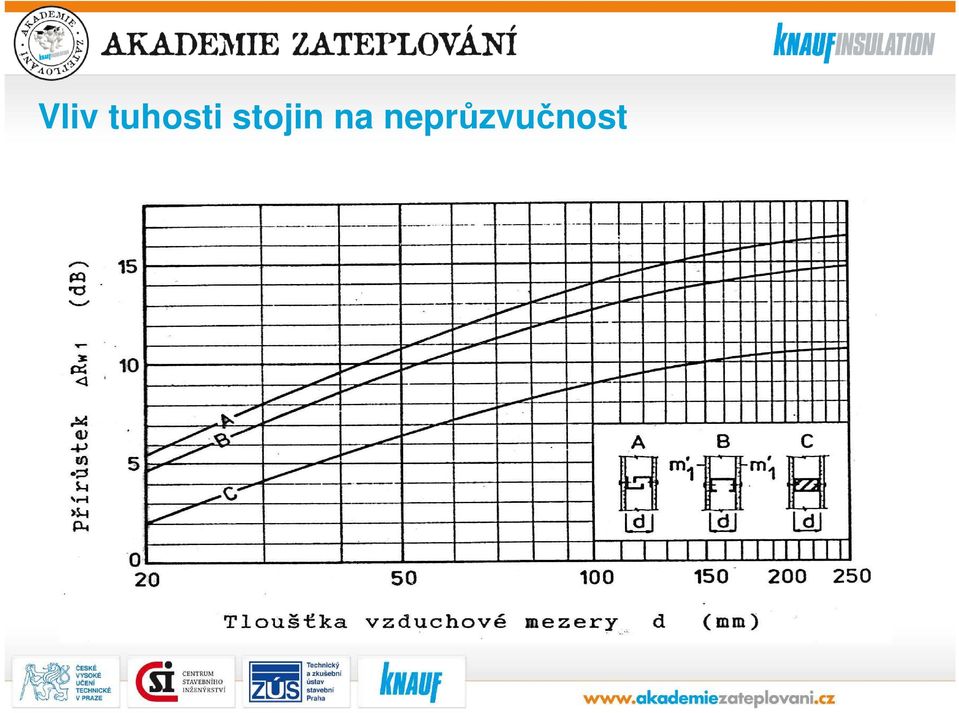

14 Vliv tuhosti stojin na neprůzvučnost

15 Akustický účinek předstěny

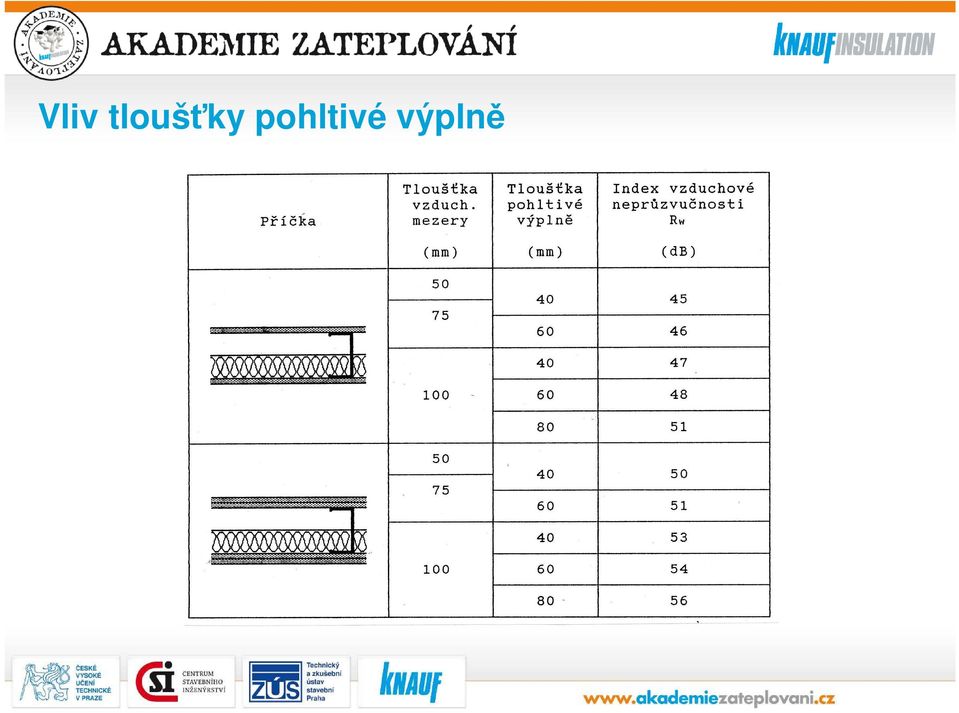

16 Vliv tloušťky pohltivé výplně

17

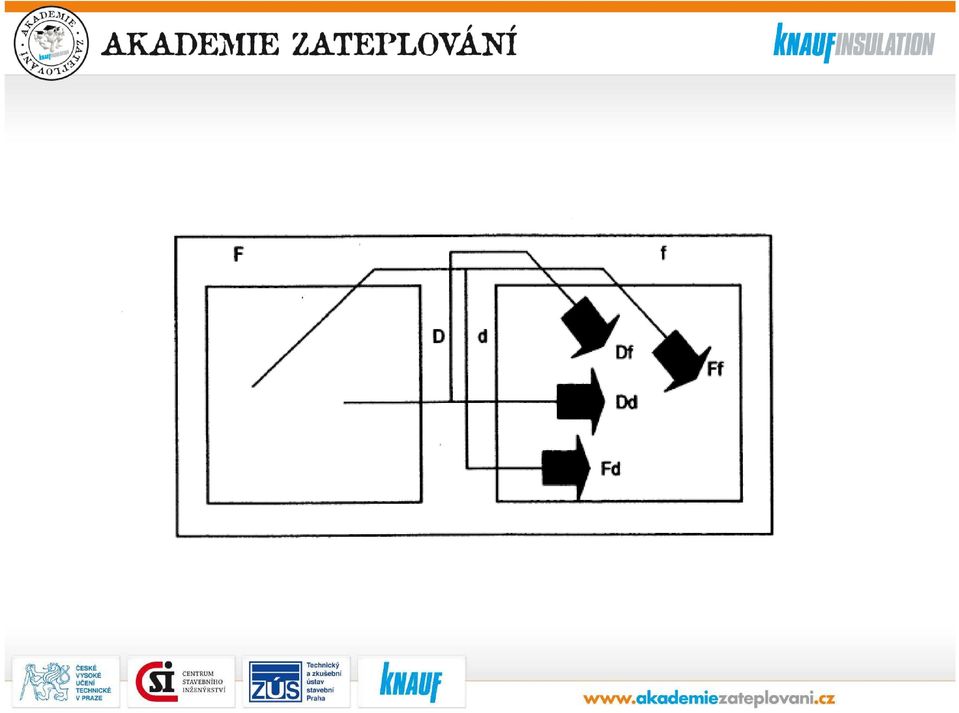

18

19

20 Boční cesty T-styk

21

22 Vliv vedlejších cest na neprůzvučnost příčky Σ , , ,4 >50 42, ,3

23 Ověření zvukové izolace měřením Pokud není technickou normou stanoveno jinak prokazuje se dodržení normových požadavků na neprůzvučnost zkouškou a porovnáním jejího výsledku s požadavkem Základem zkoušky je měření v třetinooktávových kmitočtových pásmech (podle ČSN EN ISO až 16). Splnění se prokazuje zkouškou na stavbě podle ČSN EN ISO 140-4, 5 a 7 (14)

24 Způsoby ověření úrovně zvukové izolace Měření hladiny hluku v interiéru pro reálný zdroj, posouzení podle NV č. 148/2006 Sb. Měření neprůzvučnosti příčky/fasády na stavbě konfrontace s návrhem (ČSN EN ISO 140-4,5) Posouzení výpočtem (ČSN EN , 2, 3) omezená přesnost Hlavní důvody nedostatečné zvukové izolace - Chybný návrh - Nekvalitní okno. Sklo s nízkou neprůzvučností. Netěsné spáry (vliv mikroventilace, neseřízení) - (Nadměrně hlučný zdroj)

25 Děkuji za pozornost Centrum stavebního inženýrství, a.s. pracoviště Zlín
