Protokol o zkousce c. 105/12

Transkript

1 (a CENTRUM STAVEBNlHO INZENYRSTVi, a. s. pracoviste Zlin, K Cihelne 304, Zlin - Louky Laborator otvorovych vyplnl, stavebni tepelne techniky a akustiky , akreditovana Ceskym institutem pro akreditaci, o.p.s. %«'V"l"/'«/, '>/,,l,,\«<v L Protokol o zkousce c. 105/12 Laboratorni mereni vzduchove nepruzvucnosti podle CSN EN ISO Pfedmet zkousky: izolacni desky STERED ID 190, tl. 30 mm a 50 mm Cislo zakazky: Pocet stran: 5 Pocet vytisku: 3 Vytisk cislo: 1 Objednatel: PR Krajne, s.r.o. Pribinova Bratislava Datum pfevzeti vzorku: Datum vykonani zkousky: Zkousku provedla laborator stavebni akustiky Vedouci laboratore: Ing. Miroslav Figalla Vedouci zkusebni laboratore c : Ing. Miroslav Figalla Akreditovana zkusebni laborator prohlasuje, ze vysledek zkousky se tyka pouze predmetu teto zkousky a neznamena schvaleni nebo osvedceni zkouseneho vyrobku. Protokol o zkousce nesmi byt reprodukovan bez pisemneho souhlasu zkusebni laboratore jinak, nez cely. jn VUPS tel.: , , , tel./fax: fax: , miroslav.figalla@csizlin.cz,

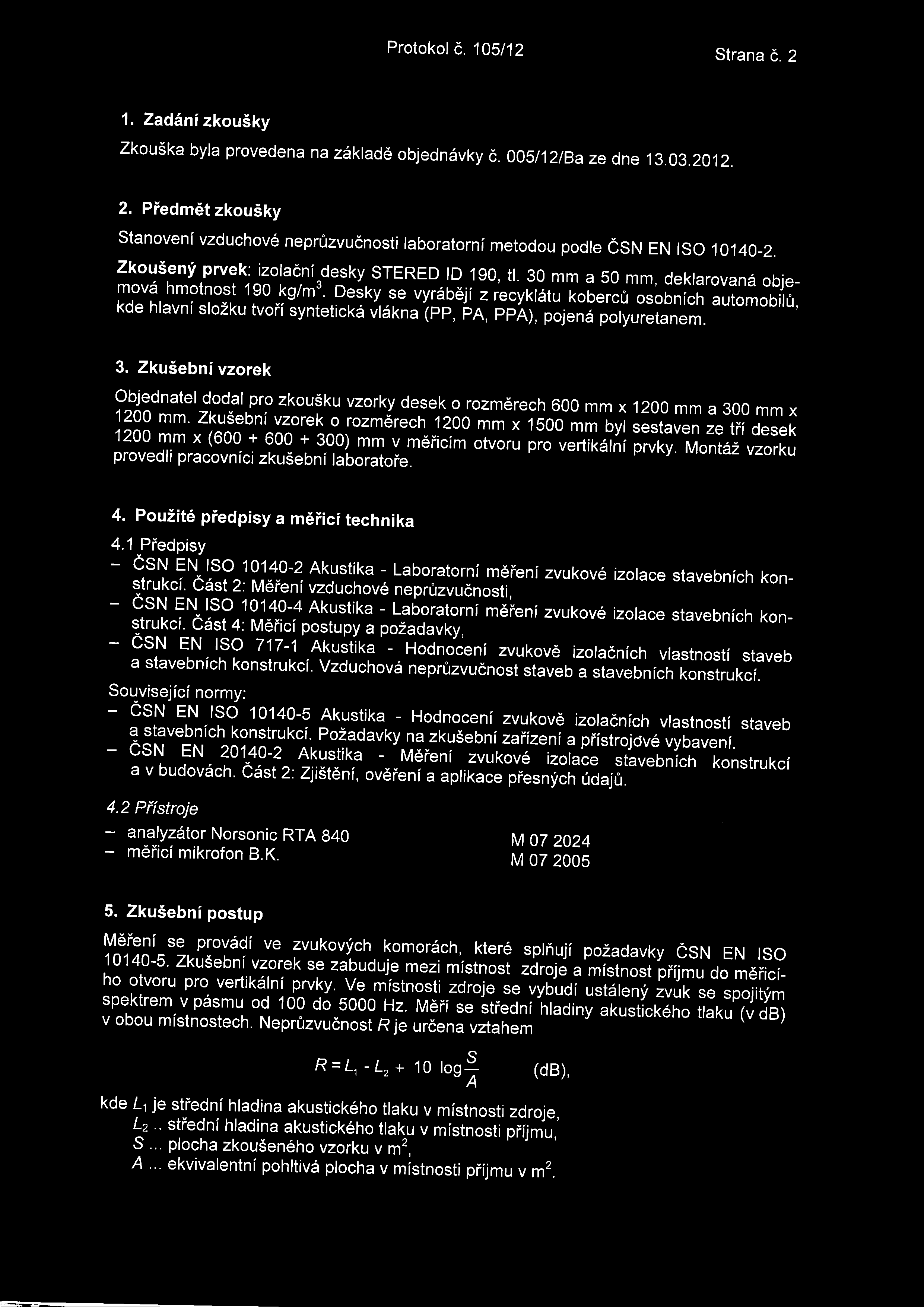

2 Protokol c. 105/12 Strana c Zadanizkousky Zkouska byla provedena na zaklade objednavky c. 005/12/Ba ze dne Predmet zkousky Stanoveni vzduchove nepruzvucnosti laboratorni metodou podle CSN EN ISO Zkouseny prvek: izolacni desky STERED ID 190, tl. 30 mm a 50 mm, deklarovana objemova hmotnost 190 kg/m3. Desky se vyrabeji z recyklatu kobercu osobnich automobilu, kde hlavni slozku tvofi synteticka vlakna (PP, PA, PPA), pojena polyuretanem. 3. Zkusebni vzorek Objednatel dodal pro zkousku vzorky desek o rozmerech 600 mm x 1200 mm a 300 mm x 1200 mm. Zkusebni vzorek o rozmerech 1200 mm x 1500 mm byl sestaven ze tfi desek 1200 mm x ( ) mm v meficim otvoru pro vertikalni prvky. Montaz vzorku provedli pracovnici zkusebni laboratore. 4. Pouzite predpisy a mefici technika 4.1 Predpisy - CSN EN ISO Akustika - Laboratorni mereni zvukove izolace stavebnich konstrukci. Cast 2: Mereni vzduchove nepruzvucnosti, - CSN EN ISO Akustika - Laboratorni mereni zvukove izolace stavebnich konstrukci. Cast 4: Mefici postupy a pozadavky, - CSN EN ISO Akustika - Hodnoceni zvukove izolacnich vlastnosti staveb a stavebnich konstrukci. Vzduchova nepruzvucnost staveb a stavebnich konstrukci. Souvisejici normy: - CSN EN ISO Akustika - Hodnoceni zvukove izolacnich vlastnosti staveb a stavebnich konstrukci. Pozadavky na zkusebni zafizeni a pfistrojove vybaveni. - CSN EN Akustika - Mereni zvukove izolace stavebnich konstrukci a v budovach. Cast 2: Zjisteni, ovefeni a aplikace pfesnych udaju. 4.2 Pristroje - analyzator Norsonic RTA 840 M mefici mikrofon B.K. M Zkusebni postup Mefeni se provadi ve zvukovych komorach, ktere splnuji pozadavky CSN EN ISO Zkusebni vzorek se zabuduje mezi mistnost zdroje a mistnost pfijmu do meficiho otvoru pro vertikalni prvky. Ve mistnosti zdroje se vybudi ustaleny zvuk se spojitym spektrem v pasmu od 100 do 5000 Hz. Mefi se stfedni hladiny akustickeho tlaku (vdb) v obou mistnostech. Nepruzvucnost R je urcena vztahem kde R = L,-L2+ 10 log^ (db), je stfedni hladina akustickeho tlaku v mistnosti zdroje, Z-2.. stfedni hladina akustickeho tlaku v mistnosti pfijmu, S... plocha zkouseneho vzorku v m2, A... ekvivalentni pohltiva plocha v mistnosti pfijmu v m2.

3 Protokol c. 105/12 Strana c. 3 Velikost ekvivalentnf pohltive plochy se stanovi z doby dozvuku mefene v souladu s CSN ISO za pouzitf Sabinova vzorce kde Vje objem mistnosti pfijmu, v m3, T... doba dozvuku v mistnosti pfijmu, v sekundach. T Z hodnot nepruzvucnosti R v tfetinooktavovych pasmech 100 az 3150 Hz se pomoci smerne kfivky postupem podle CSN EN ISO stanovi jednociselna velicina - vazena nepruzvucnost Rw. 6. Vysledky mereni Evid. cislo Popis Vazena nepruzvucnost 70/12 Deska STERED ID 190/50, tl. 50 mm RW(C; Ctr) = 11 (0; -2) db 71/12 Deska STERED ID 190/30, tl. 30 mm KW(C; Ctr) = 8(0;-1)dB Prubehy nepruzvucnosti v zavislosti na kmitoctu a dalsi udaje o mefeni jsou uvedeny na standardnich meficich zaznamech na str. 4 a Nejistota mereni Nejistota mefeni se vyjadfuje podle CSN EN pomoci ukazatelu opakovatelnosti r a reprodukovatelnosti R, coz jsou hodnoty, pod nimiz bude s pravdepodobnosti 95 % lezet absolutni hodnota rozdilu vysledku zkousek, provedenych za pfedepsanych podminek. Pro jednociselnou velicinu Rw je ukazatel opakovatelnosti r = 1 db, ukazatel reprodukovatelnosti R = 2 db. Protokol vypracoval a za zkousku zodpovida: Ing. Miroslav Figalla

4 Protokol c. 105/12 Strana c. 4 Vzduchova nepruzvucnost podle EN ISO Laboratorni mefeni vzduchove nepruzvucnosti stavebnich konstrukci Evid. cislo: 71/12 Objednatel: Vyrobek: deska STERED ID 190/30 PR Krajne, s.r.o. Pribinova Bratislava Popis: deska STERED ID 190/30, tl. 30 mm. Vzorek o rozmerech 1200 mm x 1500 mm slozen ze 3 ks desek 1200 mm x ( ) mm, hmotnost vzorku 10,4 kg, plosna hmotnost 5,8 kg/m2. Cislo vzorku: 42/A/12. Podminky zkousky Zku ebni plocha: Objem vysilaci mistnosti: Objem pfijimaci mistnosti: 1,7 m2 90 m3 70 m3 Datum zkou ky: Teplota vzduchu: Relativni vlhkost: Atmosfericky tlak: C 47% 1001 hpa Frekv. (Hz) R 1/3 okt. (db) 100 8, , , , , , , , , , , , , , , , , ,7 Vyhodnoceni podle EN ISO f?w (C; Ctr) = = 8(0; -1)dB 60 n S posunuta smerna kfivka podle CSN EN ISO f? Laborato : otvorovych J vyplni, eta 'ebnitepefns ' technikj a akustiky - C-1 )07.1»\ D I» / CloO-5000 = 0 db, Ctr = -1 db f(hz) i Centrum stavebniho inzenyrstvf a.s. [si oss pracoviste Zlin Datum: IngvMiroslav Figalla vedouci laboratore

5 Protokol c. 105/12 Strana c. 5 Vzduchova nepruzvucnost podle EN ISO Laboratorni mefeni vzduchove nepruzvucnosti stavebnich konstrukci Evid. cislo: 70/12 Objednatel: Vyrobek: deska STERED ID 190/50 PR Krajne, s.r.o. Pribinova Bratislava Popis: deska STERED ID 190/50, tl. 50 mm. Vzorek o rozmerech 1200 mm x 1500 mm slozen ze 3 ks desek 1200 mm x ( ) mm, hmotnost vzorku 17,4 kg, plosna hmotnost 9,7 kg/m2. Cislo vzorku: 43/A/12. Podminky zkousky Zku ebni plocha: Objem vysilaci mistnosti: Objem pfijimaci mistnosti: 1,7 m2 90 m3 70 m3 Datum zkousky: Teplota vzduchu: Relativni vlhkost: Atmosfericky tlak: C 49 % 996 hpa Frekv. (Hz) R 1/3 okt. (db) 100 9, , , , , , , , , , , , , , , , , ,8 Vyhodnoceni podle EN ISO R«(C; Ctr) = 11 (0; -2) db ) = 0 db, Cr1, = -2 db ffl S 30 a: posunuta smerna kfivka podle CSN EN ISO ""^ C: Labor* Df otvorovych g vyplni, ct iwebni tepelni ia 1 O technil y a akustiky / f(hz) J5I pyups Centrum stavebniho inzenyrstvi a.s. pracoviste Zlin Datum: bslav Figalla ;i laboratore
