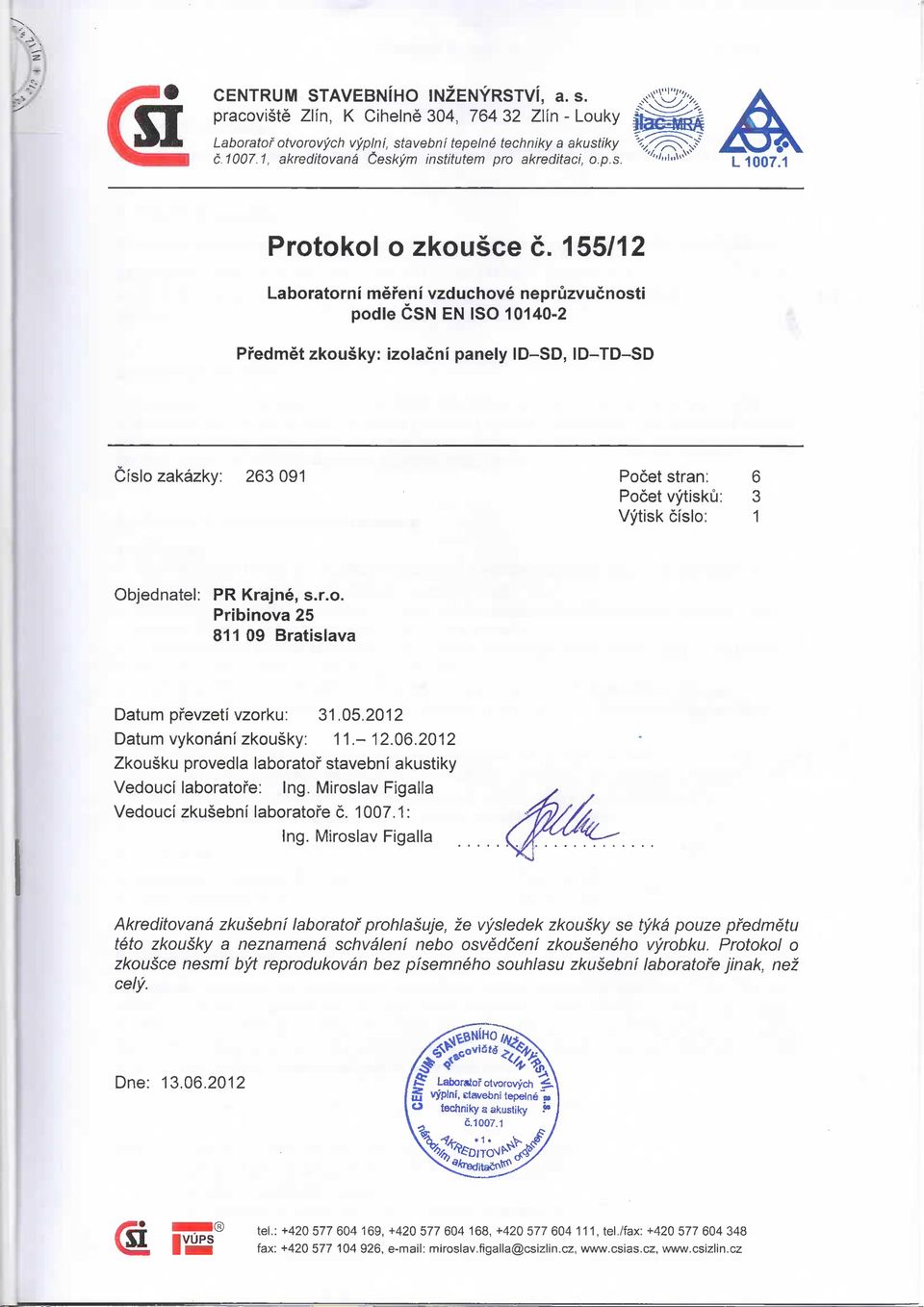

1 CENTRUM STAVEBNlHO INZENYRSTVl, a. S. pracoviste Zlin, K Cihelne 304, Zlin - Louky Laboratof otvorovych vyplni, stavebni tepelne techniky a akustiky c , akreditovana Ceskym institutem pro akreditaci, o.p.s. L Protokol o zkousce c. 155/12 Laboratorni mereni vzduchove nepruzvucnosti podle CSN EN ISO Predmet zkousky: izolacni panely ID-SD, ID-TD-SD Cislo zakazky: Pocetstran: 6 Pocet vytisku: 3 Vytisk cislo: 1 Objednatel: PR Krajne, s.r.o. Pribinova Bratislava Datum pfevzeti vzorku: Datum vykonani zkousky: Zkousku provedla laboratof stavebni akustiky Vedouci laboratofe: Ing. Miroslav Figalla Vedouci zkusebni laboratofe c : Ing. Miroslav Figalla Akreditovana zkusebni laboratof prohlasuje, ze vysledek zkousky se tyka pouze pfedmetu teto zkousky a neznamena schvaleni nebo osvedceni zkouseneho vyrobku. Protokol o zkousce nesmi byt reprodukovan bez pisemneho souhlasu zkusebni laboratofe jinak, nez cely. *%\ Dne: !i~ Laboratof otvorovych [5 vyplni, etavebni tepelne I techniky a akustiky tel.: , , , tel./fax: (MM fax: , miroslav.figalla@csizlin.cz,

2 Protokol c. 155/12 Strana c Zadani zkousky Zkouska byla provedena na zaklade objednavky c. 010/12/Ba ze dne Predmet zkousky Stanovenf vzduchove nepruzvucnosti laboratorni metodou podle CSN EN ISO Zkouseny prvek: izolacni panely ID-SD a ID-TD-SD, deklarovana tloust'ka 75 mm. Detailni popis panelu je uveden v meficich zaznamech na str. 4 a 5 a v technicke dokumentaci na str Zkusebni vzorky Objednatel dodal panely dne Zkusebni vzorky o rozmerech 1180 x 1480 mm byly sestaveny ze dvou, resp. tfi kusu panelu spojenych systemem pero-drazka a instalovany do meficiho otvoru pro vertikalni prvky. Spary ve styku desek SD byly zatmeleny. Montaz vzorku provedli pracovnici zkusebni laboratofe. 4. Pouzite pfedpisy a mefici technika 4.1 Pfedpisy - CSN EN ISO Akustika - Laboratorni mefeni zvukove izolace stavebnich konstrukci. Cast 2: Mefeni vzduchove nepruzvucnosti, - CSN EN ISO Akustika - Laboratorni mefeni zvukove izolace stavebnich konstrukci. Cast 1: Aplikacni pravidla pro urcite vyrobky, - CSN EN ISO Akustika - Laboratorni mefeni zvukove izolace stavebnich konstrukci. Cast 4: Mefici postupy a pozadavky, - CSN EN ISO Akustika - Hodnoceni zvukove izolacnich vlastnosti staveb a stavebnich konstrukci. Vzduchova nepruzvucnost staveb a stavebnich konstrukci. Souvisejici normy: - CSN EN ISO Akustika - Hodnoceni zvukove izolacnich vlastnosti staveb a stavebnich konstrukci. Pozadavky na zkusebni zafizeni a pfistrojove vybaveni. - CSN EN Akustika - Mefeni zvukove izolace stavebnich konstrukci a v budovach. Cast 2: Zjisteni, ovefeni a aplikace pfesnych udaju. 4.2 Pfistroje - analyzator Norsonic RTA mefici mikrofon B.K. M M Zkusebni postup Mefeni se provadi ve zvukovych komorach, ktere splnuji pozadavky CSN EN ISO Zkusebni vzorek se zabuduje mezi mistnost zdroje a mistnost pfijmu do meficiho otvoru pro vertikalni prvky. Ve mistnosti zdroje se vybudi ustaleny zvuk se spojitym spektrem v pasmu od 100 do 5000 Hz. Mefi se stfedni hladiny akustickeho tlaku (vdb) v obou mistnostech. Nepruzvucnost R je urcena vztahem R = L, -L log^- (db), kde /_! je stfedni hladina akustickeho tlaku v mistnosti zdroje, Z_2.. stfedni hladina akustickeho tlaku v mistnosti pfijmu, S... plocha zkouseneho vzorku v m2, A... ekvivalentni pohltiva plocha v mistnosti pfijmu v m2.

3 Protokol c. 155/12 Strana c. 3 Velikost ekvivalentni pohltive plochy se stanovi z doby dozvuku mefene v souladu s CSN ISO za pouziti Sabinova vzorce kde Vje objem mistnosti pfijmu, v m3, T... doba dozvuku v mistnosti pfijmu, v sekundach. T Z hodnot nepruzvucnosti R v tfetinooktavovych pasmech 100 az 3150 Hz se pomoci smerne kfivky postupem podle CSN EN ISO stanovi jednociselna velicina - vazena nepruzvucnost Rw. 6. Vysledky mefeni Evid. cislo Oznaceni prvku Plosna hmotnost kg/m2 Vazena nepruzvucnost KW(C; Ctr)dB 122/12 Izolacni panel ID-SD 37,0 47 (-1;-6) 123/12 Izolacni panel ID-TD-SD 44,2 45 (-3; -8) Prubehy nepruzvucnosti v zavislosti na kmitoctu a dalsi udaje o mefeni jsou uvedeny na standardnich meficich zaznamech na str. 4 a Nejistota mefeni Nejistota mefeni se vyjadfuje podle CSN EN pomoci ukazatelu opakovatelnosti r a reprodukovatelnosti R, coz jsou hodnoty, pod nimiz bude s pravdepodobnosti 95 % lezet absolutni hodnota rozdilu vysledku zkousek, provedenych za pfedepsanych podminek. Pro jednociselnou velicinu Rwje ukazatel opakovatelnosti r= 1 db, ukazatel reprodukovatelnosti R = 2 db. Protokol vypracoval a za zkousku zodpovida: Ing. Miroslav Figalla

4 Protokol c. 155/12 Strana c. 4 Vzduchova nepruzvucnost podle EN ISO Laboratorni mefeni vzduchove nepruzvucnosti stavebnich konstrukci Evid. cislo: 122/12 Objednatel: PR Krajne, s.r.o. Pribinova Bratislava Vyrobek: izolacni panel ID-SD Popis vzorku: izolacni panel ID-SD o slozeni: - deska STERED-SD (900 kg/m3), - deska STERED-ID 190/20 (190 kg/m3), - deska STERED-ID 190/30 (190 kg/m3), - deska STERED-SD (900 kg/m3). Vzorek o rozmerech 1180 x 1480 mm byl sestaven ze tfi kusu panelu. Celkova tloust'ka panelu 90 az 93 mm, plosna hmotnost 37,0 kg/m2. Cislo vzorku: 88/A/12 Podminky zkousky Zkusebni plocha: Objem vysilaci mistnosti: Objem pfijimaci mistnosti: 1,75 m2 90 m3 70 m3 Datum zkousky: Teplota vzduchu: Relativni vlhkost: Atmosfericky tlak: C 77 % 977 hpa Frekv. (Hz) R 1/3 okt. (db) , , , , , , , , , , , , , , , , , ,8 Vyhodnoceni podle EN ISO (C; Ctr) - 47 (-1;-6) db i= 0 db, CtMi i = -6 db CO B 50 en posunuta smerna kfivka podle CSN EN ISO S Labors! if otvorovjch J5 vyplni, eu vebni tepelne I U technik r a akustikv a I y f(hz) LSI i Centrum stavebniho inzenyrstvi a.s. Qyyjps pracoviste Zlfn Datum: Ing. IvKopslav Figa alia' vedouci laboratofe

5 Protokol c. 155/12 Strana c. 5 Vzduchova nepruzvucnost podle EN ISO Laboratorni mefeni vzduchove nepruzvucnosti stavebnich konstrukci Evid. Cislo: 123/12 Objednatel: PR Krajne, s.r.o. Pribinova Bratislava Vyrobek: Popis vzorku: izolacni panel ID-TD-SD o slozeni: - deska STERED-SD (900 kg/m3), - deska STERED-ID 190/20 (190 kg/m3), - deska STERED-TD (750 kg/m3) - deska STERED-ID 190/20 (190 kg/m3), - deska STERED-SD (900 kg/m3). Vzorek o rozmerech 1180 x 1480 mm byl sestaven ze dvou kusu panelu. Celkova tloustka panelu 90 az 95 mm, plosna hmotnost 44,2 kg/m2. Cislo vzorku: 89/A/12 izolacni panel ID-TD-SD Podminky zkousky ZkuSebni plocha: Objem vysilaci mistnosti: Objem pn'jimaci mistnosti: 1,75 m2 90 m3 70 m3 Datum zkousky: Teplota vzduchu: Relativni vlhkost: Atmosfericky tlak: C 77% 976 hpa R Frekv. 1/3 okt. (Hz) (db) , , , , , , , , , , , , , , , , , ,8 Vyhodnoceni podle EN ISO (C; Ctr) ~ 45 (-3; -8) db C db, Ctrioo-5000= -8 db m or posunuta smerna kfivka podle CSN EN ISO f / li \ i Laboratof otvorovych \ I vyplni, ctav sbni tepelne 1 c techniky i akustiky 07.1 N<3fred f(hz) Centrum stavebniho inzenyrstvi a.s. pracoviste Zlin Datum: Ing. Ivl^roslav Figalla vedouci laboratofe

6 Protokol c. 155/12 Strana c. 6 IZDLACNY PANEL ID-SD IZDLACNY PANEL ID-TD-SD ,5
