1 Zvyšování kvality výuky technických oborů Klíčová aktivita lll.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Pracovní list pro téma lll.2.5 Rastrová grafika 17 Křivky Ing. Květuše Konešová

2 Obsah ÚVOD - ANOTACE KŘIVKY VYSVĚTLENÍ VOLBY KŘIVKY V PROGRAMU ZONER PHOTO STUDIO ZADÁNÍ PRO ŽÁKA Úloha Úloha ŘEŠENÍ ÚLOH Úloha Úloha PŘÍLOHA POUŽITÁ LITERATURA A ZDROJE

3 Úvod - anotace Pracovní list slouží k procvičení a ověření znalostí práce s křivkami ve fotografiích v grafickém editoru Zoner Photo Studio 15. Pracovní list je určen pro žáky 3. ročníku středoškolských oborů ukončených výučním listem pro předmět Informační technologie. Pracovní list obsahuje popis volby Křivky v programu Zoner Photo Studio 15, zadání úloh a postup jejich řešení. Pro řádné využití výukového materiálu je nezbytné mít k dispozici fotografie splňující podmínky pro úpravu křivek nebo pomoci tlačítka Print Screen z přílohy dokumentu zpracovat soubory formátu jpg. 3

4 1 Křivky 1.1 Vysvětlení volby Křivky v programu Zoner Photo Studio 15 Křivky slouží (podobně jako Úrovně) pro korekci tonálního rozsahu a vyvážení barev. Poslouží k dosažení perfektních výsledků při úpravě expozice a tonality snímku především pro úpravu fotografií fotografovaných v extrémních podmínkách. Funkci vyvoláme pomocí volby Upravit Vylepšit Křivky v nabídce okna Průzkumník nebo volbou Vylepšit Křivky z nabídky z Editoru. Práce s křivkami je náročnější než s úrovněmi, umožňuje však velmi precizní nastavení jednotlivých barevných kanálů v obraze. Zatímco u filtru Úrovně ovlivňujeme pouze rozsah vstupní a výstupní úrovně a gamma korekci, u filtru Křivky muže ovlivnit tvar převodní funkce (která je pro názornost vyjádřena křivkou) téměř libovolně. Na vodorovné ose jsou zobrazeny vstupní hodnoty, na svislé ose výstupní hodnoty. V nabídce Kanál vyberte, která z barevných složek bude upravována. RGB označuje jasovou složku. Pro každou složku je možné nastavit všechny parametry zvlášť. Křivku je možné snadno upravovat pomocí myši. Kliknutím na křivku kdekoliv mezi krajními červenými body je možné přidat další bod křivky. Kliknutím na křivku v některém jejím bodě je možné tento přesunout na jinou pozici, a to jak tažením myší, kurzorovými klávesami, nebo přímou úpravou jeho hodnot Vstup a Výstup. Stiskem druhého tlačítka myši na některém bodě je možné smazat tento bod. Tlačítko Smazat aktuální křivku obnoví pro vybraný Kanál původní křivku. Ta je tvořena jednoduchou úsečkou z levého spodního rohu do pravého horního. Pokud je křivka smazána pro všechny barevné kanály, pak nedochází k žádné změně obrazu. Tlačítka Automatický kontrast a Automatické úrovně smažou aktuální křivku a nastaví v jednotlivých složkách R, B a G na odpovídající křivku. Citlivost automatického nastavení se řídí pomocí Ořezání Světel a Stínu. 1.2 Zadání pro žáka Úloha 1 Otevřete si fotografii v Editoru v Zoner Photo Studiu 15. Proveďte ořez v pevném poměru 4:3 na detail zvířete. Pomoci ruční úpravy křivek vylepšete fotografii. Fotografii po úpravách uložte pod názvem U dle pokynů vyučujícího Úloha 2 Otevřete si fotografii v Editoru v Zoner Photo Studiu 15. Pomoci úpravy křivek a automatické úpravy úrovní vylepšete fotografii. Fotografii po úpravách uložte pod názvem U dle pokynů vyučujícího. 4

5 1.3 Řešení úloh Úloha 1 1. Nejprve zadáme ořez v pevném poměru 4:3 tak, abychom se přiblížili na detail celého ležícího levharta. 2. Z Hlavní nabídky zvolíme volbu Vylepšit Křivky (nebo z horního panelu Rychlých úprav ikonu). 5

6 3. Po zadání volby se objeví dialog Křivky. 4. Myší zvedneme křivku v místě, kde přechází přes křivku graf (nahoře). 6

7 5. Tahem myši rovněž snížíme křivku tam, kde chceme ztmavení fotografie (dole). Vznikne nám křivka vzdáleně připomínající písmeno S. Pak potvrdíme úpravy tlačítkem OK. 6. Fotografie se stala kontrastnější. Jak se změnil histogram je vidět v Bočním panelu. 7. Soubor uložíme dle pokynů vyučujícího. 7

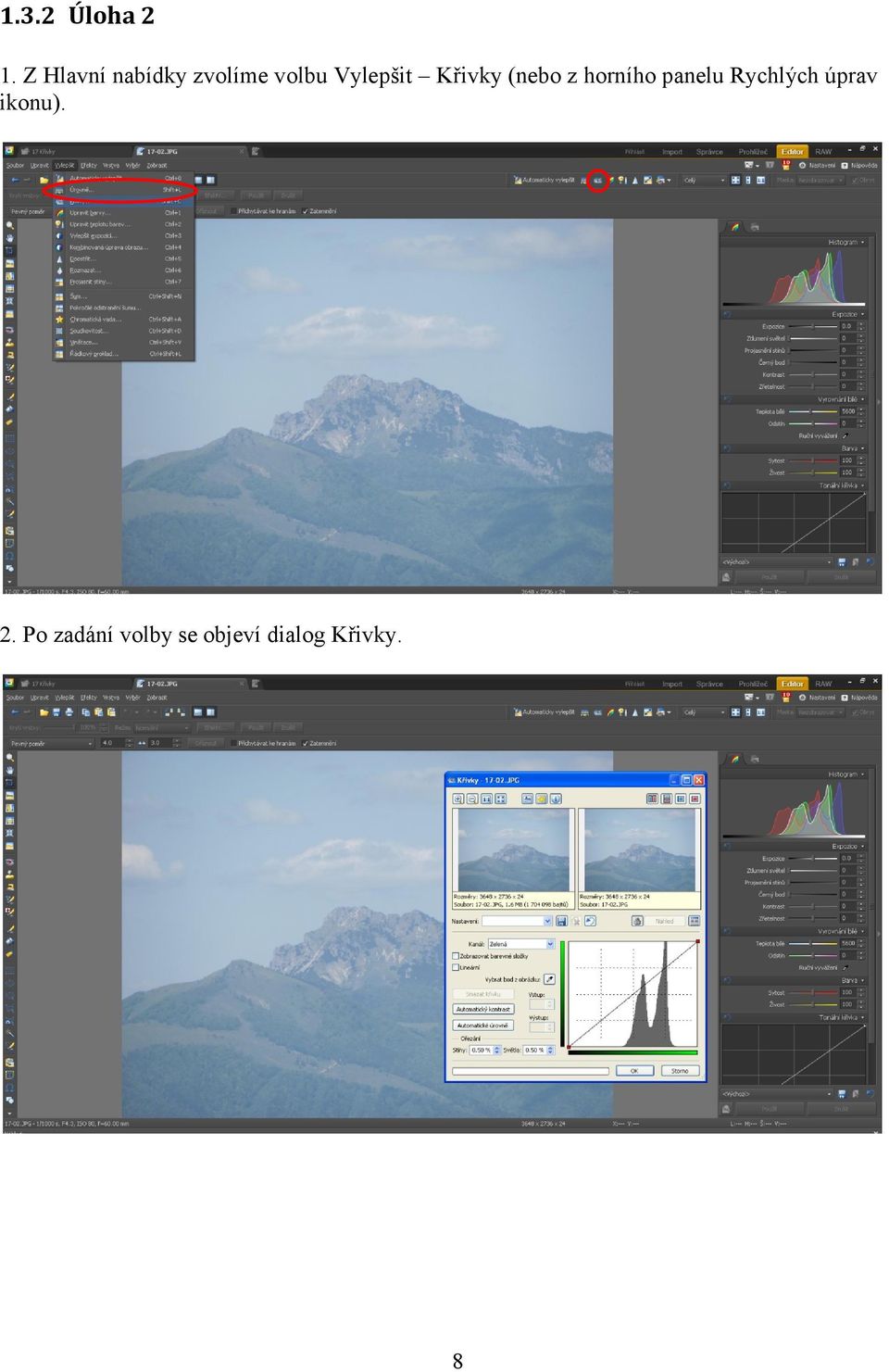

8 1.3.2 Úloha 2 1. Z Hlavní nabídky zvolíme volbu Vylepšit Křivky (nebo z horního panelu Rychlých úprav ikonu). 2. Po zadání volby se objeví dialog Křivky. 8

9 3. V dialogu zvolíme tlačítko Automatické úrovně a ihned se změní křivka. 4. Po potvrzení volby dojde ke změně průběhu histogramu. Na fotografii to bude prezentováno zrušením mlhy na snímku. 5. Fotografii pak uložíme dle pokynů vyučujícího. 9

10 2 Příloha Fotografie

11 Fotografie

12 3 Použitá literatura a zdroje Texty Pro kapitolu 1.1 čerpáno z: ZONER SOFTWARE, a. s., Zoner Photo Studio 15: Referenční příručka programu [online] ZONER software, a. s. Brno, 2012 [cit ]. Dostupné z: Obrázky Vložené fotografie vlastní PrintScreen z programu Zoner Photo Studio 15 12
