1 OP + Kuchyň v. 1 Objednavatel:: pan Jan Novák Projekt NO:: 2015B148 Projekt:: RD Praha Vzor Datum: Zpracovatel: Vladimir Klavdijenko

2 Obsah Titulní strana projektu 1 Obsah 2 Kusovník svítidel 3 SPECTRUM LED ALGINE ECO SQUARE SLI NW NT Datový list svítidla 4 SPECTRUM PANEL ALGINE 60x60 SLI WW Datový list svítidla 5 SPECTRUM LED ALGINE ECO SQUARE SLI NW 18W PT Datový list svítidla 6 M Shrnutí 7 Zadávací protokol 8 Svítidla (situační plán) 9 Svítidla (seznam souřadnic) 10 Světelně technické výsledky 13 Plochy místnosti Uživatelská úroveň Isolinie (E) 14 Graf hodnot (E) 15 Podlaha Graf hodnot (E) 16 DIALux 4.12 by DIAL GmbH Strana 2

/ Kusovník svítidel 1 ks SPECTRUM PANEL ALGINE 60x60 SLI035010 WW C. výrobku: Světelný tok (Svítidlo): 3538 lm Světelný tok (Zdroje:): 3155 lm Výkon svítidla: 44.

3 / Kusovník svítidel 1 ks SPECTRUM PANEL ALGINE 60x60 SLI WW C. výrobku: Světelný tok (Svítidlo): 3538 lm Světelný tok (Zdroje:): 3155 lm Výkon svítidla: 44.5 W Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Osazení: 1 x 6060 (Opravný faktor 1.000). Obrázek svítidla najdete v našem katalogu svítidel. 4 ks SPECTRUM LED ALGINE ECO SQUARE SLI NW NT C. výrobku: Světelný tok (Svítidlo): 864 lm Světelný tok (Zdroje:): 864 lm Výkon svítidla: 13.6 W Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Osazení: 1 x Definováno uživatelem (Opravný faktor 1.000). Obrázek svítidla najdete v našem katalogu svítidel. 3 ks SPECTRUM LED ALGINE ECO SQUARE SLI NW 18W PT C. výrobku: Světelný tok (Svítidlo): 1203 lm Světelný tok (Zdroje:): 1242 lm Výkon svítidla: 16.1 W Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Osazení: 1 x Definováno uživatelem (Opravný faktor 1.000). Obrázek svítidla najdete v našem katalogu svítidel. DIALux 4.12 by DIAL GmbH Strana 3

4 SPECTRUM LED ALGINE ECO SQUARE SLI NW NT / Datový list svítidla Obrázek svítidla najdete v našem katalogu svítidel. Výstup světla 1: Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Na základě chybějících vlastností symetrie nemůže být pro toto svítidlo znázorněna žádná tabulka UGR. DIALux 4.12 by DIAL GmbH Strana 4

5 SPECTRUM PANEL ALGINE 60x60 SLI WW / Datový list svítidla Obrázek svítidla najdete v našem katalogu svítidel. Výstup světla 1: Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Na základě chybějících vlastností symetrie nemůže být pro toto svítidlo znázorněna žádná tabulka UGR. DIALux 4.12 by DIAL GmbH Strana 5

6 SPECTRUM LED ALGINE ECO SQUARE SLI NW 18W PT / Datový list svítidla Obrázek svítidla najdete v našem katalogu svítidel. Výstup světla 1: Klasifikace svítidel dle CIE: 100 Kód CIE Flux Code: Na základě chybějících vlastností symetrie nemůže být pro toto svítidlo znázorněna žádná tabulka UGR. DIALux 4.12 by DIAL GmbH Strana 6

7 M / Shrnutí Výška místnosti: m, Montážní výška: m, Činitel údržby: 0.80 Hodnoty v Lux, Měřítko 1:79 Plocha r [%] E m [lx] E min [lx] E max [lx] E min / E m Uživatelská úroveň / Podlaha Strop Stěny (4) / Uživatelská úroveň: Výška: Rastr: Okrajová zóna: m 128 x 128 Body m Kusovník svítidel Č. ks Označení (Opravný faktor) F (Svítidlo) [lm] F (Zdroje:) [lm] P [W] SPECTRUM PANEL ALGINE 60x60 SLI WW (1.000) SPECTRUM LED ALGINE ECO SQUARE SLI NW NT (1.000) SPECTRUM LED ALGINE ECO SQUARE SLI NW 18W PT (1.000) Specifický příkon: 3.07 W/m² = 2.14 W/m²/100 lx (Základní plocha: m²) Celkem: Celkem: DIALux 4.12 by DIAL GmbH Strana 7

8 M / Zadávací protokol M Výška pracovní roviny: m Okrajová zóna: m Činitel údržby: 0.80 Výška místnosti: m Základní plocha: m² Plocha Rho [%] z ( [m] [m] ) do ( [m] [m] ) Délka [m] Podlaha 20 / / / Strop 70 / / / Stěna 1 50 ( ) ( ) Stěna 2 50 ( ) ( ) Stěna 3 50 ( ) ( ) Stěna 4 50 ( ) ( ) DIALux 4.12 by DIAL GmbH Strana 8

9 M / Svítidla (situační plán) Měřítko 1 : 56 Kusovník svítidel Č. ks Označení 1 1 SPECTRUM PANEL ALGINE 60x60 SLI WW 2 4 SPECTRUM LED ALGINE ECO SQUARE SLI NW NT 3 3 SPECTRUM LED ALGINE ECO SQUARE SLI NW 18W PT DIALux 4.12 by DIAL GmbH Strana 9

10 SPECTRUM PANEL ALGINE 60x60 SLI WW 3538 lm, 44.5 W, 1 x 1 x 6060 (Opravný faktor 1.000). M / Svítidla (seznam souřadnic) Č. Pozice [m] Rotace [ ] X Y Z X Y Z DIALux 4.12 by DIAL GmbH Strana 10

11 SPECTRUM LED ALGINE ECO SQUARE SLI NW NT 864 lm, 13.6 W, 1 x 1 x Definováno uživatelem (Opravný faktor 1.000). M / Svítidla (seznam souřadnic) Č. Pozice [m] Rotace [ ] X Y Z X Y Z DIALux 4.12 by DIAL GmbH Strana 11

12 SPECTRUM LED ALGINE ECO SQUARE SLI NW 18W PT 1203 lm, 16.1 W, 1 x 1 x Definováno uživatelem (Opravný faktor 1.000). M / Svítidla (seznam souřadnic) Č. Pozice [m] Rotace [ ] X Y Z X Y Z DIALux 4.12 by DIAL GmbH Strana 12

13 M / Světelně technické výsledky Celkový světelný tok: lm Celkový výkon: W Činitel údržby: 0.80 Okrajová zóna: m Plocha Průměrné intenzity osvětlení [lx] Stupeň odrazu [%] Průměrný jas [cd/m²] přímé nepřímé celkový Uživatelská úroveň / / Podlaha Strop Stěna Stěna Stěna Stěna Rovnoměrnosti na pracovní rovině E min / E m : (1:6) E min / E max : (1:14) Specifický příkon: 3.07 W/m² = 2.14 W/m²/100 lx (Základní plocha: m²) DIALux 4.12 by DIAL GmbH Strana 13

14 M / Uživatelská úroveň / Isolinie (E) Poloha plochy v místnosti: Označený bod: (0.000 m, m, m) Hodnoty v Lux, Měřítko 1 : 56 Rastr: 128 x 128 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.12 by DIAL GmbH Strana 14

M 1.08 + 1.09 / Uživatelská úroveň / Graf hodnot (E) Nelze zobrazit všechny vypočtené hodnoty.

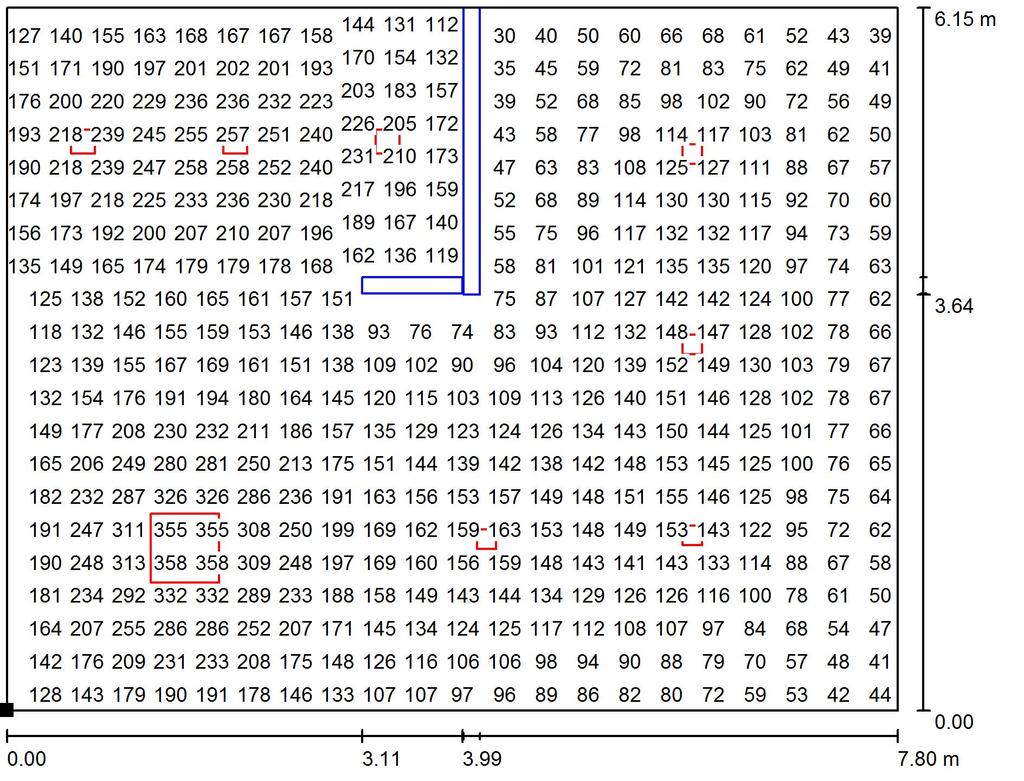

15 M / Uživatelská úroveň / Graf hodnot (E) Nelze zobrazit všechny vypočtené hodnoty. Hodnoty v Lux, Měřítko 1 : 56 Poloha plochy v místnosti: Označený bod: (0.000 m, m, m) Rastr: 128 x 128 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.12 by DIAL GmbH Strana 15

16 M / Podlaha / Graf hodnot (E) Nelze zobrazit všechny vypočtené hodnoty. Hodnoty v Lux, Měřítko 1 : 56 Poloha plochy v místnosti: Označený bod: (0.000 m, m, m) Rastr: 128 x 128 Body E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.12 by DIAL GmbH Strana 16
