Výložník samostatná část stožáru nasunutá na horní konec stožáru dříku a sloužící k upevnění svítidel Délka vodorovně měřená vzdálenost od konce výložníku k výložníku ose dříku stožáru H výška dříku

2 Výložník samostatná část stožáru nasunutá na horní konec stožáru dříku a sloužící k upevnění svítidel Délka vodorovně měřená vzdálenost od konce výložníku k výložníku ose dříku stožáru H výška dříku stožáru nad zemí L celková délka dříku stožáru E hloubka vetknutí Dřík stožáru základní nosná část stožáru Manžeta ocelová ochranná část dříku Úroveň vodorovná rovina vedená místem vetknutí stožáru vetknutí Š šířka dvířek Varianty vetknutí a) bez manžety b) s manžetou c) s přírubou Doporučené rozměry pro základ stožáru Výška stožáru A (mm) E (mm) D (mm) C (mm) L (mm) d1 (mm) 3, , Betonové základy pro stožáry s ukotvením v zemi, nebo na základovou přírubu při optimálních podmínkách podloží, mají mít přibližně rozměry, které jsou uvedeny v následující tabulce. Pro správnost určení betonového základu je třeba udělat kontrolní výpočet pro skutečnou únostnost půdy a také ověřit shodnost rozměrů stožáru a betonového základu. Dále se musí dodržet poloha a sklon pro vstup kabelu do stožáru a správnost polohy otvoru na stožáru od úrovně zeminy.

3 Správné provedení zajistí snadný průchod kabelu do stožáru. Doporučuje se v betonovém základu vytvořit otvor pro odpad vody.

5 SITECO 5XB15D2B108B Streetlight 20 micro LED / Datový list LVK Svítidlo: SITECO 5XB15D2B108B Streetlight 20 micro LED Zdroje:: 1 x LED 4000K / CRI >= 70 Strana 1

6 ULICE / Plánovací údaje Profil ulice CHODNIK1 (Šířka: m) silnice (Šířka: m, Pocet jízdních pruhu: 2, Povrch: R3, q0: 0.070) CHODNIK2 (Šířka: m) Činitel údržby: 0.67 Rozmístění svítidel Svítidlo: SITECO 5XB15D2B108B Streetlight 20 micro LED Světelný tok (Svítidlo): 3490 lm Nejvyšší hodnoty intenzity světla Světelný tok (Zdroje:): 3490 lm u 70 : 748 cd/klm Výkon svítidla: 31.8 W u 80 : 33 cd/klm Umístení: jednostranně nahoře u 90 : 0.72 cd/klm Vzdálenost sloupů: m Montážní výška (1): m úhel se spodní vertikálou. Výška světelného bodu: m Žádná svítivost nad 95. Přesah (2): m Usporádání splnuje trídu intenzity osvetlení G3. Sklon ramene (3): 0.0 Usporádání splnuje trídu indexu oslnení D.6. Délka ramene (4): m Vždy do všech směrů, které u použitelně nainstalovaného svítidla tvoří stanovený Strana 2

ULICE / Světelně technické výsledky Činitel údržby: 0.67 Měřítko 1:379 Soupis vyhodnocovacího pole 1 Vyhodnocovací pole silnice Délka: 47.

Zvolená trída osvetlení: S5 (Ne všechny fotometrické požadavky jsou splněny.) E m [lx] Skutečné hodnoty podle výpočtu: 5.11 0.

7 ULICE / Světelně technické výsledky Činitel údržby: 0.67 Měřítko 1:379 Soupis vyhodnocovacího pole 1 Vyhodnocovací pole silnice Délka: m, Šířka: m Rastr: 16 x 4 Body Příslušející silniční prvky: silnice. Zvolená trída osvetlení: S5 (Ne všechny fotometrické požadavky jsou splněny.) E m [lx] Skutečné hodnoty podle výpočtu: Požadované hodnoty podle třídy: Splněno/nesplněno: 1 1 Pozor: Pro zajištení urcité rovnomernosti nesmí skutecná hodnota prostrední intenzity osvetlení prekrocit 1,5násobek minimální hodnoty predpokládané pro danou trídu. Strana 3

8 ULICE / Světelně technické výsledky Soupis vyhodnocovacího pole 2 CHODNIK2 Délka: m, Šířka: m Rastr: 16 x 3 Body Příslušející silniční prvky: CHODNIK2. Zvolená trída osvetlení: S6 (Jsou splneny všechny fotometrické požadavky.) E m [lx] Skutečné hodnoty podle výpočtu: Požadované hodnoty podle třídy: Splněno/nesplněno: 3 CHODNIK1 Délka: m, Šířka: m Rastr: 16 x 3 Body Příslušející silniční prvky: CHODNIK1. Zvolená trída osvetlení: S6 (Jsou splneny všechny fotometrické požadavky.) E m [lx] Skutečné hodnoty podle výpočtu: Požadované hodnoty podle třídy: Splněno/nesplněno: Strana 4

9 ULICE / Renderování nepravými barvami Strana 5

10 ULICE / Vyhodnocovací pole silnice / Třída osvětlení Zvolená trída osvetlení: S5 Tato třída osvětlení je založena na následující provozní situaci: Parametr Hodnota Typická rychlost hlavního uživatele Nízká (mezi 5 a 30 km/h) Hlavní uživatelé Motorizovaný provoz, Cyklista Další povolení uživatelé Pomalu jedoucí vozidla, Chodec Vyloučení uživatelé / Situace osvětlení D3 Stavební opatření ke snížení provozu Ne Dopravní tok cyklistů Běžný Dopravní tok chodců Běžný Obtížnost navigace Běžný Zaparkovaná vozidla Ne Identifikace obličeje Zbytečný Riziko kriminality Běžný Komplexnost zorného pole Běžný Úroveň jasu okolí Střed (městské okolí) Strana 6

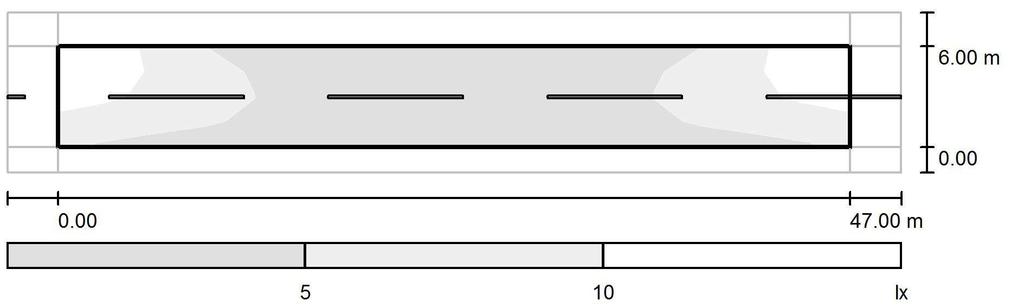

11 ULICE / Vyhodnocovací pole silnice / Stupně šedi (E) Měřítko 1 : 379 Rastr: 16 x 4 Body E m [lx] E max / E m E min / E max Strana 7

12 ULICE / CHODNIK2 / Stupně šedi (E) Měřítko 1 : 379 Rastr: 16 x 3 Body E m [lx] E max / E m E min / E max Strana 8

13 ULICE / CHODNIK1 / Stupně šedi (E) Měřítko 1 : 379 Rastr: 16 x 3 Body E m [lx] E max / E m E min / E max Strana 9
