Výpočet umělého osvětlení dle ČSN EN
|
|
|
- Jaromír Beránek
- před 8 lety
- Počet zobrazení:
Transkript

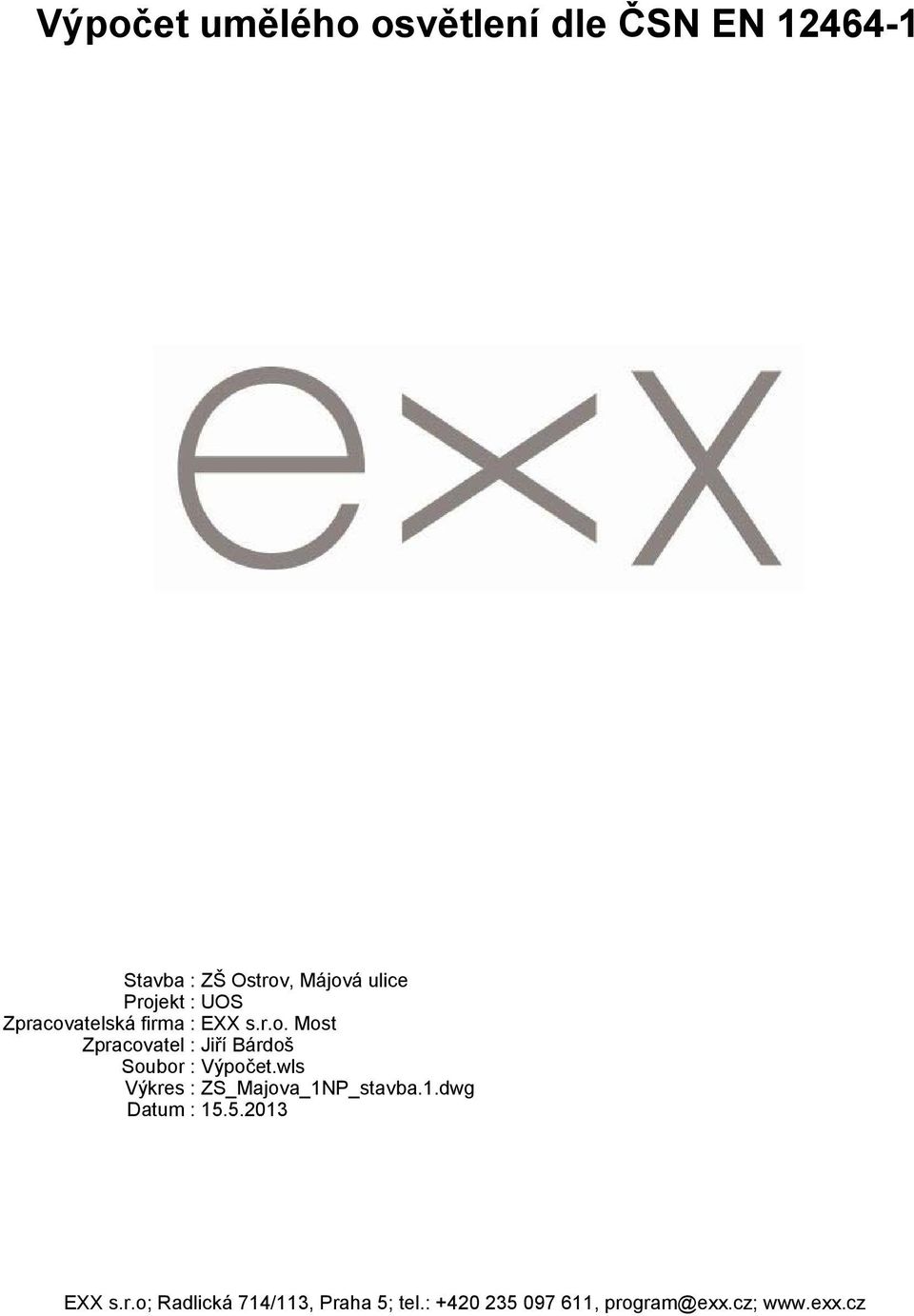

1 Výpočet umělého osvětlení dle ČSN EN Stavba : ZŠ Ostrov, Májová ulice Projekt : Zpracovatelská firma : EXX s.r.o. Most Zpracovatel : Jiří Bárdoš Soubor : Výpočet.wls Výkres : ZS_Majova_1NP_stavba.1.dwg Datum :
2 Stránka 2 Obsah Použitá svítidla 2 Učebna Učebna 1.131bez rozsvícené tabule 9 Učebna Učebna Učebna Učebna 4.116, Chodba Chodba Chodba 1.111NO 37 Schodiště Hala a recepce Chodba Zádveří Vstupní hala Kancelář Kancelář Kancelář Kabinet a Kabinet Kabinet Kancelář Šatna Použitá svítidla Exx INTRA Typ: Označení: Název: 201 DP 2x35W EB Krytí: IP20 Zdroj: FH 35 W/840 G5,LUMILUX T5 Zdroj: HE Cool White 16 35W,3650lm,10000hod,Ra 80 Počet svítidel: 36 Exx INTRA Typ: Označení: Název: 201 AS 1x35W EB Krytí: IP20 Zdroj: FH 35 W/840 G5,LUMILUX T5 Zdroj: HE Cool White 16 35W,3650lm,10000hod,Ra 80 Počet svítidel: 4 Exx INTRA Typ: Označení: Název: 201 DP 2x49W EB Krytí: IP20 Zdroj: FQ 49 W/840 G5,LUMILUX T5 Zdroj: HO Cool White 16 49W,4900lm,10000hod,Ra 80 Počet svítidel: 6 Beghelli Elplast Brno Typ: 19321E1hlunga Označení: Název: Lungalargaluce LED Krytí: IP42 Zdroj: LED 180lm Počet svítidel: 3 Z
3 Stránka 3 Beghelli Elplast Brno Typ: Označení: Název: Aestetica Krytí: IP40 Zdroj: L8 W/840 G5,LUMILUX T5 16 Zdroj: 8W,385lm,10000hod,Ra 80 Počet svítidel: 5 Exx INTRA Typ: Označení: Název: 216 PR 2x35W T16 G5 EB Krytí: IP43 Zdroj: FH 35 W/840 G5,LUMILUX T5 Zdroj: HE Cool White 16 35W,3650lm,10000hod,Ra 80 Počet svítidel: 29 Exx INTRA Typ: Označení: Název: 216 PR 2x49W T16 G5 EB Krytí: IP43 Zdroj: FQ 49 W/840 G5,LUMILUX T5 Zdroj: HO Cool White 16 49W,4900lm,10000hod,Ra 80 Počet svítidel: 3
4 Učebna Stránka 4 Prostor Učebna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Místo zrakového úkolu TABULE Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 2 Počet svítidel 4 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0
5 Stránka 5 Soustava svítidel 2 Soustava svítidel 1a Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.63 Horizontální udržovaná osvětlenost v kontrolních bodech TABULE Udržovací činitel 0.72 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.68 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 10.5 Střední hodnota 15.6 Maximální hodnota 18.6
6 Stránka 6 Učebna Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.63 Z:
7 Stránka 7 Učebna UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 10.5 UGRmed: 15.6 UGRmax: 18.6
8 Stránka 8 Učebna TABULE Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.68 Z:
9 Stránka 9 Učebna 1.131bez rozsvícené tabule Prostor Učebna 1.131bez rozsvícené tabule Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 2 Počet svítidel 4 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.61
10 Stránka 10 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 10.7 Střední hodnota 16.0 Maximální hodnota 18.8
11 Stránka 11 Učebna 1.131bez rozsvícené tabule Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.61 Z:
12 Stránka 12 Učebna 1.131bez rozsvícené tabule UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 10.7 UGRmed: 16.0 UGRmax: 18.8
13 Učebna Stránka 13 Prostor Učebna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 3 Počet svítidel 6 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Soustava svítidel 2 Soustava svítidel 1a Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 1 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 270 Úhel naklonění 0 Úhel natočení 0

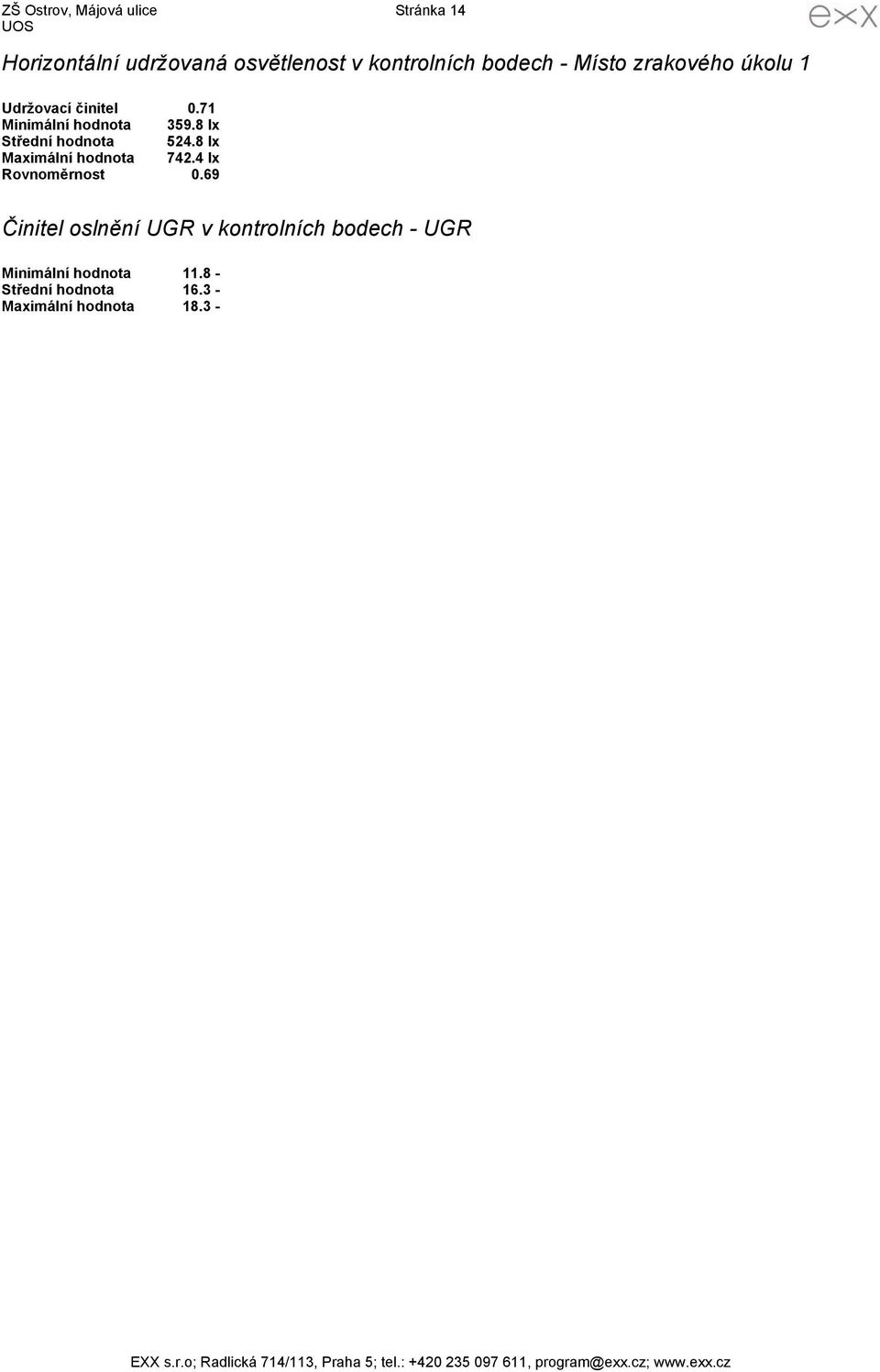

14 Stránka 14 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.69 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 11.8 Střední hodnota 16.3 Maximální hodnota 18.3
15 Stránka 15 Učebna Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.69 Z:

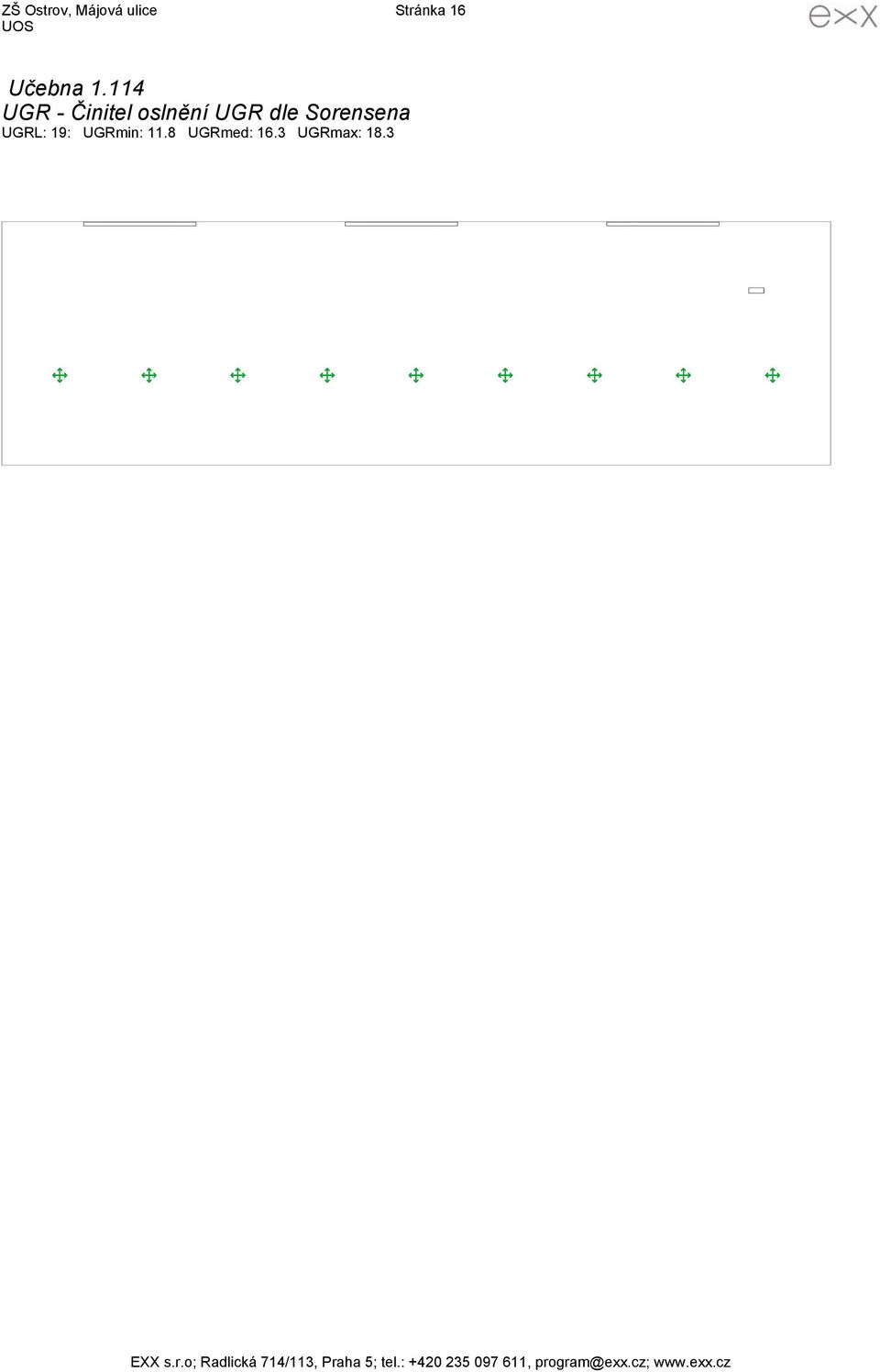

16 Stránka 16 Učebna UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 11.8 UGRmed: 16.3 UGRmax: 18.3
17 Učebna Stránka 17 Prostor Učebna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 3 2 Počet svítidel 6 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.70 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.81
18 Stránka 18 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 17.7 Střední hodnota 17.9 Maximální hodnota 18.0
19 Stránka 19 Učebna Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.81 Z:
20 Stránka 20 Učebna UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 17.7 UGRmed: 17.9 UGRmax: 18.0
21 Učebna Stránka 21 Prostor Učebna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FQ 49 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 1 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.78
22 Stránka 22 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 0.0 Střední hodnota 11.5 Maximální hodnota 17.7
23 Stránka 23 Učebna Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.78 Z:
24 Stránka 24 Učebna UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 0.0 UGRmed: 11.5 UGRmax: 17.7
25 Učebna 4.116, Stránka 25 Prostor Učebna 4.116, Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 2 Počet svítidel 4 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.78
26 Stránka 26 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 14.3 Střední hodnota 16.7 Maximální hodnota 18.8
27 Stránka 27 Učebna 4.116, Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.78 Z:
28 Stránka 28 Učebna 4.116, UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 14.3 UGRmed: 16.7 UGRmax: 18.8
29 Chodba Stránka 29 Prostor Chodba Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 4 2 Počet svítidel 6 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Rozmístění překážek Soustava překážek Soustava překážek 1 Souřadnice první překážky Rozteč překážek Rozteč překážek Počet ve směru rozteče 1,2 1 1 Délka překážky Šířka překážky Výška překážky Odraznost překážky Propustnost prekážky 0.000
30 Stránka 30 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.73 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.75 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 14.6 Střední hodnota 17.0 Maximální hodnota 18.3
31 Stránka 31 Chodba Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.75 Z:
32 Stránka 32 Chodba UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 14.6 UGRmed: 17.0 UGRmax: 18.3
33 Chodba Stránka 33 Prostor Chodba Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 6 1 Počet svítidel 6 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.73 Minimální hodnota 56.9 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.42
34 Stránka 34 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 14.7 Střední hodnota 16.7 Maximální hodnota 17.9
35 Stránka 35 Chodba Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: 56.9 Em: Emax: R=Emin/Emed: 0.42 Z:
36 Stránka 36 Chodba UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 14.7 UGRmed: 16.7 UGRmax: 17.9
37 Chodba 1.111NO Stránka 37 Prostor Chodba 1.111NO Délka Šířka Výška Udržovací činitel Zadán Udržovací činitel přímé složky Snížení odraznosti znečištěním Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj L8 W/840 G5 385 lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 1 Počet svítidel 5 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Svítidlo Souradnice Optická osa Osa C0 1. svítidlo soustavy svítidlo soustavy svítidlo soustavy svítidlo soustavy svítidlo soustavy Soustava svítidel 2 Soustava svítidel 2 Svítidlo 19321E1hlunga Světelný zdroj LED Bausteine 180 lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 1 Počet svítidel 3 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Svítidlo Souradnice Optická osa Osa C0 1. svítidlo soustavy svítidlo soustavy
38 Stránka svítidlo soustavy Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 1.00 Minimální hodnota 1.1 lx Střední hodnota 3.3 lx Maximální hodnota 5.7 lx Rovnoměrnost 0.33
39 Stránka 39 Chodba 1.111NO Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: 1.1 Em: 3.3 Emax: 5.7 R=Emin/Emed: 0.33 Z:
40 Schodiště Stránka 40 Prostor Schodiště Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 2 Počet svítidel 1 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Svítidlo Souradnice Optická osa Osa C0 1. svítidlo soustavy
41 Stránka 41 Soustava svítidel 2 Soustava svítidel 1a Svítidlo Světelný zdroj FQ 49 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 2 Počet svítidel 1 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Svítidlo Souradnice Optická osa Osa C0 1. svítidlo soustavy Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.72 Minimální hodnota 93.0 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.56 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 11.8 Střední hodnota 15.9 Maximální hodnota 18.2
42 Stránka 42 Schodiště Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: 93.0 Em: Emax: R=Emin/Emed: 0.56 Z:
43 Stránka 43 Schodiště UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 11.8 UGRmed: 15.9 UGRmax: 18.2
44 Hala a recepce Stránka 44 Prostor Hala a recepce Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Místo zrakového úkolu Recepce Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 2 Počet svítidel 4 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0
45 Stránka 45 Soustava svítidel 2 Soustava svítidel 1a Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 1 Počet svítidel 1 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.73 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.65 Horizontální udržovaná osvětlenost v kontrolních bodech Recepce Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.88 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 16.1 Střední hodnota 17.4 Maximální hodnota 18.3
46 Stránka 46 Hala a recepce Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.65 Z:
47 Stránka 47 Hala a recepce UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 16.1 UGRmed: 17.4 UGRmax: 18.3
48 Stránka 48 Hala a recepce Recepce Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.88 Z:
49 Chodba Stránka 49 Prostor Chodba Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 5 Počet svítidel 5 Vektor optické osy Vektor osy C Úhel otočení 0 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.72 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.91
50 Stránka 50 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 13.1 Střední hodnota 13.9 Maximální hodnota 14.4
51 Stránka 51 Chodba Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.91 Z: 0.72
52 Stránka 52 Chodba UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 13.1 UGRmed: 13.9 UGRmax: 14.4
53 Zádveří Stránka 53 Prostor Zádveří Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 1 Počet svítidel 1 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.72 Minimální hodnota 89.0 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.71
54 Stránka 54 Zádveří Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: 89.0 Em: Emax: R=Emin/Emed: 0.71 Z:
55 Vstupní hala1.136 Stránka 55 Prostor Vstupní hala1.136 Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 1 Počet svítidel 5 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Svítidlo Souradnice Optická osa Osa C0 1. svítidlo soustavy svítidlo soustavy svítidlo soustavy svítidlo soustavy svítidlo soustavy Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.69 Minimální hodnota 97.5 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.63
56 Stránka 56 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 15.9 Střední hodnota 16.9 Maximální hodnota 17.8
57 Stránka 57 Vstupní hala1.136 Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: 97.5 Em: Emax: R=Emin/Emed: 0.63 Z:
58 Stránka 58 Vstupní hala1.136 UGR Činitel oslnění UGR dle Sorensena UGRL: 24: UGRmin: 15.9 UGRmed: 16.9 UGRmax: 17.8
59 Kancelář Stránka 59 Prostor Kancelář Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.88
60 Stránka 60 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 9.4 Střední hodnota 11.7 Maximální hodnota 16.3
61 Stránka 61 Kancelář Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.88 Z:
62 Stránka 62 Kancelář UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 9.4 UGRmed: 11.7 UGRmax: 16.3
63 Kancelář Stránka 63 Prostor Kancelář Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.90
64 Stránka 64 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 13.3 Střední hodnota 15.3 Maximální hodnota 17.4
65 Stránka 65 Kancelář Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.90 Z:
66 Stránka 66 Kancelář UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 13.3 UGRmed: 15.3 UGRmax: 17.4
67 Kancelář Stránka 67 Prostor Kancelář Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 2 Počet svítidel 4 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.81
68 Stránka 68 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 11.4 Střední hodnota 15.6 Maximální hodnota 18.6
69 Stránka 69 Kancelář Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.81 Z:
70 Stránka 70 Kancelář UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 11.4 UGRmed: 15.6 UGRmax: 18.6
71 Kabinet a Stránka 71 Prostor Kabinet a Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 1 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.92
72 Stránka 72 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 11.6 Střední hodnota 13.6 Maximální hodnota 17.7
73 Stránka 73 Kabinet a Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.92 Z:
74 Stránka 74 Kabinet a UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 11.6 UGRmed: 13.6 UGRmax: 17.7
75 Kabinet Stránka 75 Prostor Kabinet Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FQ 49 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 1 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.78
76 Stránka 76 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 0.0 Střední hodnota 6.4 Maximální hodnota 12.7
77 Stránka 77 Kabinet Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.78 Z:
78 Stránka 78 Kabinet UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 0.0 UGRmed: 6.4 UGRmax: 12.7
79 Kabinet Stránka 79 Prostor Kabinet Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FH 35 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 1 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 180 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.71 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.79
80 Stránka 80 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 7.3 Střední hodnota 10.5 Maximální hodnota 16.7
81 Stránka 81 Kabinet Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.79 Z:
82 Stránka 82 Kabinet UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 7.3 UGRmed: 10.5 UGRmax: 16.7
83 Kancelář Stránka 83 Prostor Kancelář Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FQ 49 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 1 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 270 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.70 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.88
84 Stránka 84 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 0.0 Střední hodnota 8.4 Maximální hodnota 12.7
85 Stránka 85 Kancelář Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.88 Z:
86 Stránka 86 Kancelář UGR Činitel oslnění UGR dle Sorensena UGRL: 19: UGRmin: 0.0 UGRmed: 8.4 UGRmax: 12.7
87 Šatna Stránka 87 Prostor Šatna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn 1,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 12 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu 1 Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1, Místo zrakového úkolu UGR Souřadnice prvního bodu Rozteč bodů 1 Rozteč bodů 2 Počet ve směru rozteče 1,2 Úhel naklonění Rozmístění svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Světelný zdroj FQ 49 W/840 G lm Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče 1,2 2 1 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 0 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací činitel 0.70 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.79
88 Stránka 88 Činitel oslnění UGR v kontrolních bodech UGR Minimální hodnota 0.0 Střední hodnota 13.0 Maximální hodnota 14.8
89 Stránka 89 Šatna Místo zrakového úkolu 1 Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.79 Z:
