1 Česká zemědělská univerzita v Praze Konstruování s podporou počítačů Dokumentace Mobilní technologický stojan IŘT KS Havel Miroslav miroslav.havel@seznam.cz 1

2 Úvod Jako téma projektu jsem si vybral návrh mobilního technologického stojanu pro uložení datové a přenosové technologie. Jelikož pracuji v oboru ICT, narazil jsem v mnoha případech na problémy s uložením této technologie. Zvláště jsem se zaměřil na případy, kdy je potřeba technologii uložit krátkodobě v místech k tomu nepřizpůsobených a špatně přístupných. Hlavní vlastnosti navrhovaného stojanu: Stojan je složen ze samostatných lehce rozebíratelných částí, které se dají jednoduše přenášet i do špatně přístupných míst. Hlavní konstrukce je samonosná, bez nutnosti šroubových spojů. Jednotlivé díly jsou navzájem zaměnitelné univerzální, tudíž je sestavení velice jednoduché a nezáleží na jejich orientaci. Nastavení uložení sloupků pro uchycení zařízení je řešeno jednoduchým ukotvením do tzv. hřebenu za pomoci šroubového spoje. V projektu je použito šestihranného šroubu, který se dá nahradit šroubem s očkem pro snadnější utažení bez potřeby klíče. Všechny díly jsou navrhnuty tak, aby jejich výroba a následné sestavení bylo co nejjednodušší a nejlevnější. Bočnice stojanu jsou vytvořeny tak, aby šli jednoduše odejmout, bez pevného pantového uchycení Celkové rozměry sestaveného stojanu: Ze stojanu nevyčnívá žádná přebytečná součást. Zavírání bočnic je taktéž řešeno tak aby nemohlo dojít k poškození. (výška x šířka x délka)mm 1004 x 804 x 804 2

3 Seznam jednotlivých dílů: Všechny následující díly jsou vyrobeny z ocelového nerezového plechu o tloušťce 2mm. obr.1.1 Vana obr 1.2 Hřebenový držák 3

4 obr 1.3 Držák sloupku obr 1.4 Nosný sloupek 4

5 obr.1.5 Sloupek zařízení obr.1.6 Bočnice 5

6 obr.1.7 Kryt zámku obr.1.8 Vnitřek zámku 6

7 Seznam spojovacích dílů: obr.2.1 Šroub JIS B 1189 metrický obr.2.2 Matka JIS B 1163 metrická Seznam sestav: obr.3.1 Sestava Vana 7

8 Sestava vana je svařena ze tří dílů: vana [1.1], Hřebenový držák[1.2] a Držák sloupku [1.3]. Na vanu do rohů jsou s dvoumilimetrovým odstupem od stěn navařeny Držáky sloupků.[1.4] Sváry jsou umístěny uvnitř držáků, aby posléze nebránily montáži nosných sloupků stojanu. Hřebenové držáky jsou navrhnuty tak, aby jednou stranou přesně zapadly do boků vany. Díky zapření zadní části hřebenového držáku do boku pak stačí přivařit pouze přední část a to v místě styku s vanou. Na jednu vanu je potřeba čtyř Držáků sloupků [1.3] a dvou Hřebenových držáků [1.2]. Celková sestava je poté složena ze dvou takto osazených van. obr.3.2 Sestava sloupku pro zařízení: Jde v podstatě pouze o přivaření matek [2.2] k sloupku zařízení [1.5]. Na jeden sloupek zařízení jsou přivařeny čtyři matky. Celková sestava vyžaduje čtyři takto osazené sloupky zařízení. 8

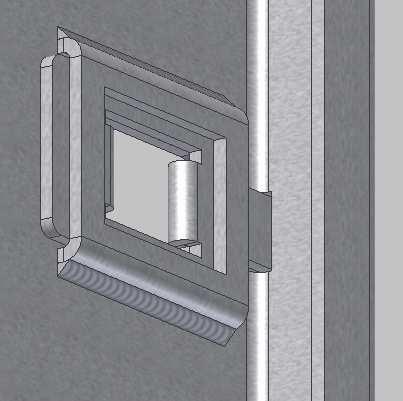

9 obr.3.3 Sestava bočnice Bočnice je osazena čtyřmi zámky viz obr [3.3.1], [3.3.2], které zapadají do nosných sloupků [1.4]. obr obr Zámek je tvořen vnitřní pohybovou částí [1.8] a krytem zámku [1.7]. Kryt je navařen na bočnici [1.6] a zajišťuje tak vnitřní pohybovou část. 9

10 obr.3.4 Výsledná sestava stojanu: Závěr Otvory na Sloupkách zařízení [1.5] pro upevnění zařízení jsou navrhnuty podle standartu, odstupňována po tzv. 1U (1U=4,5cm), což zaručuje bezpečné ukotvení a kompatibilitu. Rozteč mezi sloupky je podle standartu 520mm. Do bočnic jsou vyřezány skupiny otvorů umožňujících cirkulaci vzduchu důležitou pro chlazení uloženého zařízení. Ve vaně jsou vyříznuty dva otvory umožňující průchod datových a napájecích kabelů. 10
