1 2014 SYSTÉMY SE ZACHOVÁNÍM FUNKÈNOSTI PØI PO ÁRU

2 Vážený zákazníku, náš nový katalog, který máte před sebou, představuje nabídku firmy KOPOS KOLÍN a.s. v sortimentu požárně odolných systémů. S touto nabídkou jsme přišli na trh poprvé v roce O to víc jsme potěšeni, že naše úsilí bylo odměněno oceněním Česká kvalita, kterou jsme obdrželi za výrobkové řady kabelových žlabů JUPITER a MARS. Ocenění není pro nás jen papír, který udělá radost a uloží se do šuplíku, nebo v lepším případě pověsí na zeď v kanceláři. Ocenění zavazuje výrobce kvalitu udržovat, kvalitu rozvíjet a přináší tak Vám zákazníkům jistotu, že výrobek bude vždy plnit svou funkci na 100 %. Toto tvrzení můžeme podpořit řadou náročných a úspěšně provedených zkoušek. KOPOS KOLÍN a.s. je také významným výrobcem elektroinstalačního materiálu vyráběného z plastu, jako jsou elektroinstalační krabice, lišty, parapetní kanály, trubky, chráničky kabelů, a mnoha dalších včetně kabelových nosných systémů. Vlastní konstrukční kancelář, nástrojárna a kompetentní zaměstnanci ve výrobě i obchodním úseku jsou zárukou, že každý, kdo si zvolí výrobky značky KOPOS, nesmí být nikdy zklamán. Věřím, že se všemi výrobky společnosti KOPOS KOLÍN a.s. budete vždy absolutně spokojeni. Ing. Josef Vavrouch předseda představenstva a generální ředitel

3 POŽÁRNĚ ODOLNÉ SYSTÉMY 1 Kabelové nosné systémy se zachováním funkčnosti při požáru NORMOVÉ KONSTRUKCE KOPOS KOLÍN a.s. vyrábí požárně odolné systémy odpovídající příslušným normám a předpisům. Jsou to kabelové žlaby JUPITER KZ s tloušťkou plechu 1,5 mm a kabelové lávky KL s příčkami ve vzdálenosti 150 mm. strana: 4-37 normové trasy: kabelové žlaby kabelové lávky samostatné kabelové příchytky kabelové žlaby: - maximální přípustná šířka 300 mm (procento děrování 15 ± 5 %) - výška bočnice 60 mm - tloušťka plechu 1,5 mm - hmotnost kabelů max. 10 kg/m - vzdálenost podpěr max mm kabelové lávky: - šířka maximálně 400 mm - výška bočnice 60 mm - tloušťka plechu 1,5 mm - hmotnost kabelů max. 20 kg/m - příčky lávek ve vzdálenosti 150 mm - vzdálenost podpěr max mm V normových konstrukcích se trasy z kabelových lávek a žlabů se v normových konstrukcích nevíkují. NENORMOVÉ KONSTRUKCE KOPOS KOLÍN a.s. ve snaze vycházet vstříc zákazníkům v otázkách ceny nabízí cenově příznivější požárně odolné systémy. Snížit náklady na pořízení požárně odolné trasy lze použitím plechu menší tloušťky než stanoví norma a sofistikovanějším řešením tvaru kabelového žlabu a systémem ukotvení. Norma umožňuje prozkoušení těchto tras, které se potom označují jako nenormové, nestandardní. K nenormovým trasám patří např. trasy tvořené kabelovými žlaby s integrovanou spojkou MARS i JUPITER s tloušťkou plechu 1,25 mm, trasy kabelových lávek se vzdáleností příček 300 mm, dále nosné kovové lišty, trasy tvořené ocelovými trubkami. strana: nenormové trasy: žlaby s integrovanou spojkou s tloušťkou plechu 1,25 mm kabelové lávky se vzdáleností příček 300 mm drátěné žlaby nosné lišty ocelové trubky Do systému patří takové systémy, které byly jako celek vyzkoušeny. Kabelové trasy tvořené kabelovými žlaby (výšky 50, 60, 100) uvedené v nenormové části je možné opatřit víkem. Při použití víka je klasifikace kabelové trasy 30 minut. samostatné kabelové příchytky - vzdálenost 300 mm (šířka příchytky 15 ± 5 mm) Požadavky na instalované kabely V systémech je možné použít kabely s prokázanou funkčností při požáru od V systémech je nutné použít pouze kabely s prokázanou funkčností při požáru libovolného výrobce. od výrobce, se kterým byla konkrétní trasa vyzkoušena. Tato vlastnost je výhodná jak při realizaci systému a dále i při rozšiřování v průběhu provozu. Neomezuje investory realizační firmy odběrem kabelů od konkrétního výrobce. Zkoušky a klasifikace Kabelový nosný systém KOPOS vyhověl zkouškám dle dosažené doby zachování funkčnosti takto: ZP 27/2008 DIN 4102 část 12 a STN s působením podle normové časově teplotní křivky a je klasifikován požární odolností takto: P 120-R dle ZP 27/2008 P 90-R dle ZP 27/2008 P 60-R dle ZP 27/2008 P30-R dle ZP 27/2008 E 90 dle DIN 4102 část 12 E 90 dle DIN 4102 část 12 E 60 dle DIN 4102 část 12 E 30 dle DIN 4102 část 12 PS 90 dle STN PS 90 dle STN PS 60 dle STN PS 30 dle STN Údaje o odolnosti systému jsou uvedeny u konkrétních sestav a jsou definovány v tabulce kabelů. Teplotní scénáře Výsledky zkoušek získané při zkoušení kabelových tras při vyšší teplotě platí rovněž pro kabelové trasy namáhané nižší teplotou (např. je-li klasifikována kabelová trasa třídou funkčnosti P, platí klasifikace i pro třídu funkčnosti PH). Námi vyráběné systémy tedy můžete využít i pro odolnost PH 120, PH 90, PH 60 a PH 30, při zachování ostatních podmínek. Povrchová úprava Systémy je možné dodat v různých povrchových úpravách (lakování, žárové zinkování) přičemž tato povrchová úprava nemá vliv na stanovenou dobu zachování funkčnosti při požáru. Speciální prostředí: metro a tunelové stavby Část kabelového nosného systému KOPOS vyhověla zkoušce podle ZP 27/2008 s působením podle křivky s konstantní teplotou, a to 750 C po dobu 120 minut s náběhem 16 minut a je klasifikována požární odolností takto: ZP 27/ C/120/136-R. Do systému patří: kabelové žlaby JUPITER, kabelové lávky, ocelové trubky a další materiál V případě zájmu o technickou specifikaci systémů pro pražské metro se prosím obraťte na naše obchodní zástupce. Kontakty naleznete na Tento katalog si dovoluje podrobně popsat montáže jednotlivých tras, použití příslušenství, montážních prvků, aplikaci silových a datových požárně odolných kabelů. KOPOS KOLÍN a.s. jako výrobce doporučuje řídit se při instalaci daným montážním návodem v tomto katalogu. Při jeho nedodržení nepřebírá výrobce zodpovědnost za případné škody při požáru.

4 2 POŽÁRNĚ ODOLNÉ SYSTÉMY Kabelové žlaby, drátěné žlaby NORMOVÉ NOSNÉ KONSTRUKCE NENORMOVÉ NOSNÉ KONSTRUKCE sestava na strop s použitím stropních profilů a závitových tyčí sestava na strop s použitím závitových tyčí strana 5 strana 42, 46, 47, 48, 49, 54, 56, 58, 65, 66, 67 sestava na strop s použitím závitových tyčí sestava na stěnu strana 6 strana 41, 50, 51, 60, 68, 69 sestava na stěnu strana 7 sestava na strop s použitím stropních závěsů strana 37, 38, 41, 42, 43, 50, 51, 53, 54 Elektroinstalační krabice NORMOVÉ NOSNÉ KONSTRUKCE elektroinstalační krabice strana 16, 17, 18

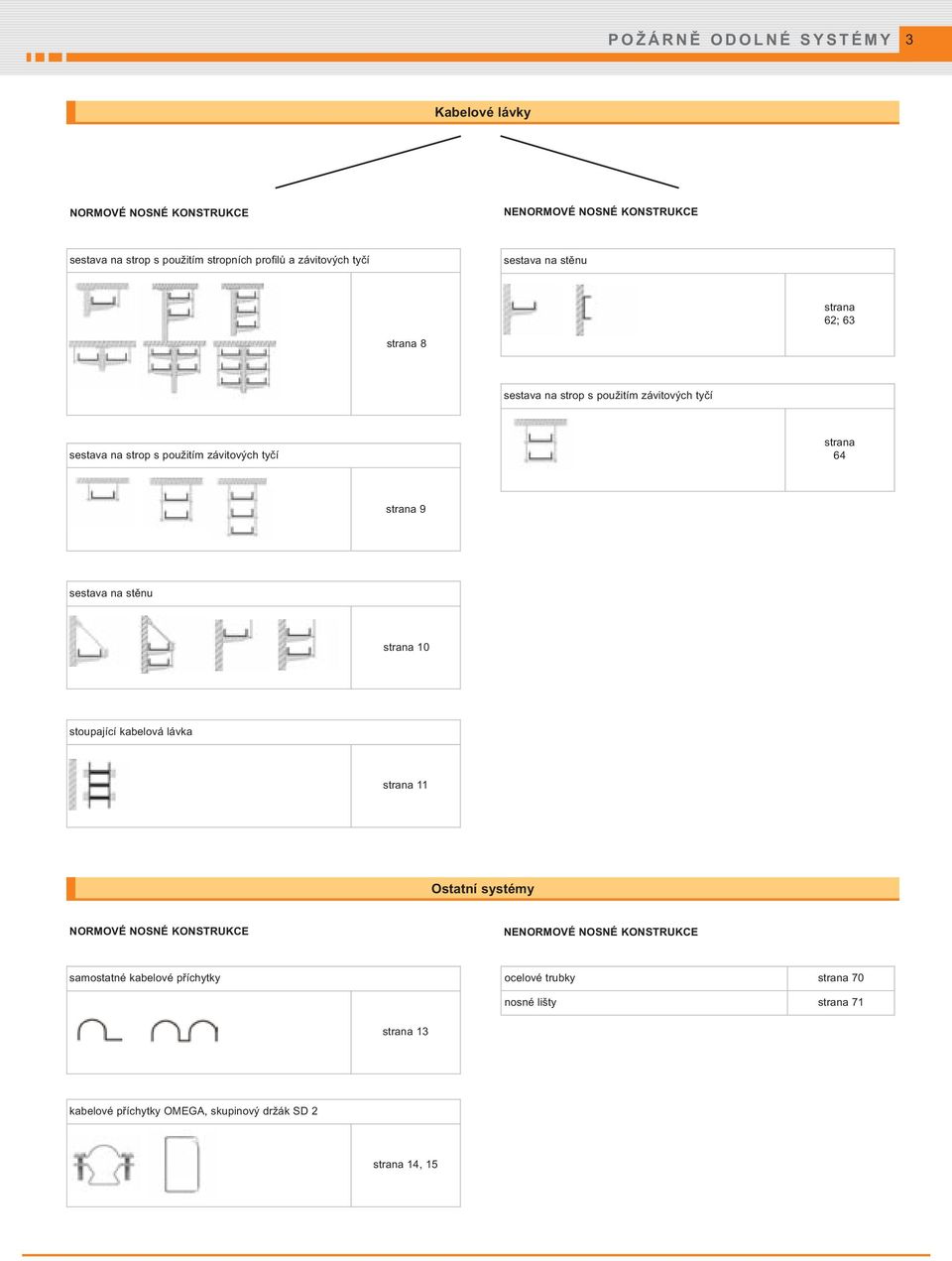

5 POŽÁRNĚ ODOLNÉ SYSTÉMY 3 Kabelové lávky NORMOVÉ NOSNÉ KONSTRUKCE NENORMOVÉ NOSNÉ KONSTRUKCE sestava na strop s použitím stropních profilů a závitových tyčí sestava na stěnu strana 62; 63 strana 8 sestava na strop s použitím závitových tyčí sestava na strop s použitím závitových tyčí strana 64 strana 9 sestava na stěnu strana 10 stoupající kabelová lávka strana 11 Ostatní systémy NORMOVÉ NOSNÉ KONSTRUKCE NENORMOVÉ NOSNÉ KONSTRUKCE samostatné kabelové příchytky ocelové trubky strana 70 nosné lišty strana 71 strana 13 kabelové příchytky OMEGA, skupinový držák SD 2 strana 14, 15

6 4 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce Spojení normového požárně odolného žlabu KZ JUPITER NSM 6X10 KSBS KZ KZ Spoj kabelového žlabu KZ se provádí pomocí spojky KSBS a pomocí šroubů NSM 6X10 (str. 31). Počet šroubů je závislý na typu spojky KSBS (viz str. 19). Spojení normové požárně odolné lávky KL KL PO NSM 6X10 KL PO KPBSKL Spoj kabelové lávky se provádí pomocí spojky KPBSKL (str. 20) a pomocí 12 ks šroubů NSM 6X10 (str. 31).

7 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 5 Kabelové žlaby JUPITER - KZ sestava na strop při použití stropního profilu SPL 10 KPOZ KPO 10 ZT 10 max KZ SPL DTBS KSBS M 10 PD 10 M 10 NSM KPOZ ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN S 10X50 SPL DTBS PD 10 pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: M 10 rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 3 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,5 mm Seznam výrobků pro jeden montážní bod: strana DTBS SPL KPO Popis sestavy KPOZ Základem nosné konstrukce je ukotvený stropní profil SPL kotvami KPO 10. Součástí sestavy je držák těžký DTBS připevněný pomocí dvou šroubů S 10X40, 2 ks matek M 10 a 2 ks podložek PD 10 do stropního profilu. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové tyče ZT 10. Vzdálenost mezi jednotlivými stropními profily musí být max mm. Žlab KZ se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. Tato sestava umožňuje zavěšení maximálně tří tras kabelových žlabů. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je považován za normový způsob ukotvení. Výhodou této sestavy je možnost oboustranné montáže držáků DTBS. M NSM 6X PD S 10X S 10X ZT Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

8 6 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 10 Kabelové žlaby JUPITER - KZ sestava na strop při použití závitových tyčí a montážních profilů KZ DSOS max ZT 10 KSBS NSM M 10 PD 10 PVL 10 MZ 10 MP 41X41 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Závitová tyč ZT 10 je zavěšena pomocí 2 ks KPOZ 10 (DSOS) ke stropu. Montážní profily MP 41X41 jsou na závitových tyčích ukotveny z horní části pomocí matice M 10. Spodní ukotvení montážního profilu je provedeno pomocí spojovací matice MZ 10. Tato sestava je určena pro max. 2 trasy nad sebou. Žlab KZ se k montážnímu profilu upevňuje pomocí šroubu S 6X20 M a podložky PVL 6. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je považován za normový způsob ukotvení. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: strana KPOZ M MP 41X MZ PD PVL PVL S 6X20 M ZT

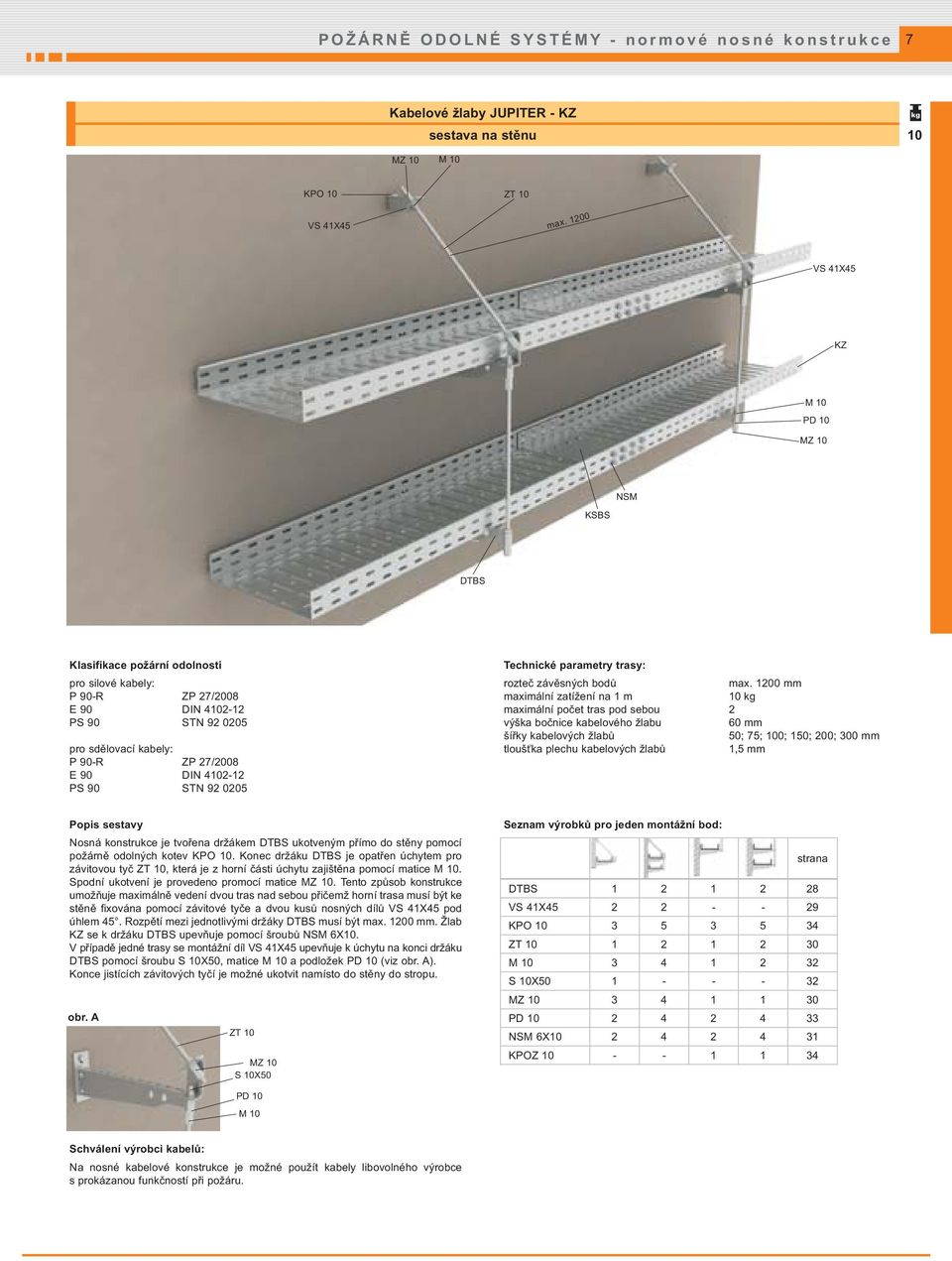

9 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 7 Kabelové žlaby JUPITER - KZ sestava na stěnu 10 MZ 10 M 10 KPO 10 ZT 10 VS 41X45 max VS 41X45 KZ M 10 PD 10 MZ 10 NSM KSBS DTBS Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 10 kg maximální počet tras pod sebou 2 výška bočnice kabelového žlabu 60 mm šířky kabelových žlabů 50; 75; 100; 150; 200; 300 mm tloušťka plechu kabelových žlabů 1,5 mm Popis sestavy Nosná konstrukce je tvořena držákem DTBS ukotveným přímo do stěny pomocí požárně odolných kotev KPO 10. Konec držáku DTBS je opatřen úchytem pro závitovou tyč ZT 10, která je z horní části úchytu zajištěna pomocí matice M 10. Spodní ukotvení je provedeno promocí matice MZ 10. Tento způsob konstrukce umožňuje maximálně vedení dvou tras nad sebou přičemž horní trasa musí být ke stěně fixována pomocí závitové tyče a dvou kusů nosných dílů VS 41X45 pod úhlem 45. Rozpětí mezi jednotlivými držáky DTBS musí být max mm. Žlab KZ se k držáku DTBS upevňuje pomocí šroubů NSM 6X10. V případě jedné trasy se montážní díl VS 41X45 upevňuje k úchytu na konci držáku DTBS pomocí šroubu S 10X50, matice M 10 a podložek PD 10 (viz obr. A). Konce jistících závitových tyčí je možné ukotvit namísto do stěny do stropu. obr. A ZT 10 MZ 10 S 10X50 Seznam výrobků pro jeden montážní bod: strana DTBS VS 41X KPO ZT M S 10X MZ PD NSM 6X KPOZ PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

10 8 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 20 Kabelové lávky - KL PO sestava na strop při použití stropního profilu SPL KPO 10 KPOZ max SPL NSM 6X10 DTBS M 10 PD 10 M 10 ZT 10 KPBSKL KL PO KPOZ ZT 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 20 kg maximální počet tras pod sebou 3 výška bočnice kabelové lávky 60 mm šířky kabelových lávek 150; 200; 300; 400 mm tloušťka plechu kabelových lávek 1,5 mm Popis sestavy Základem nosné konstrukce je ukotvený stropní profil SPL. Součástí sestavy je držák těžký DTBS připevněný pomocí dvou šroubů S 10X40, 2 ks matek M 10 a 2 ks podložek PD 10 do stropního profilu. Aby trasa splňovala požárně odolné podmínky, musí být držák těžký současně fixován pomocí závitové tyče ZT 10 do stropní konstrukce. Vzdálenost mezi jednotlivými stropními profily musí být max mm. Lávky KL PO se k držáku DTBS upevňují pomocí šroubů NSM 6X10. Tato sestava umožňuje zavěšení maximálně tří tras kabelových lávek. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je považován za normový způsob ukotvení. Výhodou této sestavy je možnost oboustranné montáže držáků DTBS. S 10X50 Seznam výrobků pro jeden montážní bod: strana DTBS SPL KPO KPOZ M NSM 6X PD S 10X S 10X ZT SPL DTBS PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

11 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 9 Kabelové lávky - KL PO sestava na strop při použití závitových tyčí a montážních profilů 20 DSOS max ZT 10 NSM 6X10 KPBSKL KL PO M 10 PD 10 PD 10 M 10 MP 41X21 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 20 kg maximální počet tras pod sebou 3 výška bočnice kabelové lávky 60 mm šířky kabelových lávek 150; 200; 300; 400 mm tloušťka plechu kabelových lávek 1,5 mm Popis sestavy Závitová tyč ZT 10 je zavěšena pomocí 2 ks požárně odolné kotvy KPOZ 10 (DSOS) ke stropu. Montážní profily MP 41X21 jsou na závitových tyčích ukotveny pomocí matice M 10. Tato sestava je určena pro max. 3 trasy nad sebou. Lávky KL PO se k montážnímu profilu upevňují pomocí šroubů S 6X20 M a podložek PVL 6. Způsob ukotvení závitové tyče pomocí kotvy KPOZ je považován za normový způsob ukotvení. Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Seznam výrobků pro jeden montážní bod: strana KPOZ M MP 41X MZ PD PVL S 6X20 M ZT

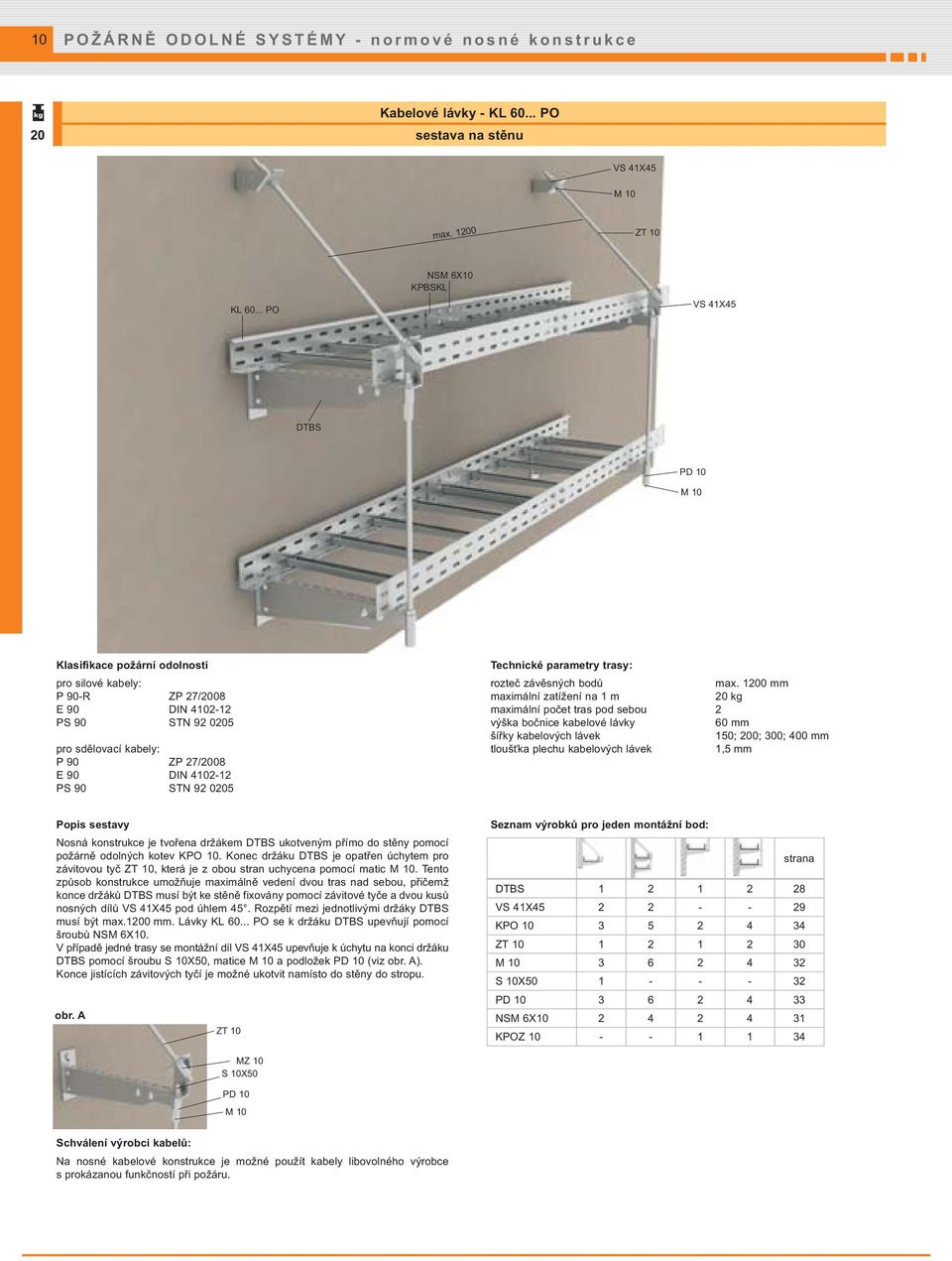

12 10 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 20 Kabelové lávky - KL PO sestava na stěnu VS 41X45 M 10 max ZT 10 KL PO NSM 6X10 KPBSKL VS 41X45 DTBS PD 10 M 10 Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90 ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč závěsných bodů max mm maximální zatížení na 1 m 20 kg maximální počet tras pod sebou 2 výška bočnice kabelové lávky 60 mm šířky kabelových lávek 150; 200; 300; 400 mm tloušťka plechu kabelových lávek 1,5 mm Popis sestavy Nosná konstrukce je tvořena držákem DTBS ukotveným přímo do stěny pomocí požárně odolných kotev KPO 10. Konec držáku DTBS je opatřen úchytem pro závitovou tyč ZT 10, která je z obou stran uchycena pomocí matic M 10. Tento způsob konstrukce umožňuje maximálně vedení dvou tras nad sebou, přičemž konce držáků DTBS musí být ke stěně fixovány pomocí závitové tyče a dvou kusů nosných dílů VS 41X45 pod úhlem 45. Rozpětí mezi jednotlivými držáky DTBS musí být max.1200 mm. Lávky KL PO se k držáku DTBS upevňují pomocí šroubů NSM 6X10. V případě jedné trasy se montážní díl VS 41X45 upevňuje k úchytu na konci držáku DTBS pomocí šroubu S 10X50, matice M 10 a podložek PD 10 (viz obr. A). Konce jistících závitových tyčí je možné ukotvit namísto do stěny do stropu. obr. A ZT 10 Seznam výrobků pro jeden montážní bod: strana DTBS VS 41X KPO ZT M S 10X PD NSM 6X KPOZ MZ 10 S 10X50 PD 10 M 10 Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.

13 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 11 Kabelové lávky sestava kabelových lávek - svislé uložení, stoupající trasa 20 KL Popis sestavy Kabelová lávka se připevňuje k podkladovému materiálu pomocí příchytek KLSU umístěných k bočnici lávky v maximálním rozpětí 1200 mm pomocí šroubů NSM 6X10. Vlastní instalace na podkladový materiál se následně provede pomocí kotev KPO 8. Kabel umístěný v kabelové lávce je nutné mechanicky připevnit pomocí příchytek PKC ke každé příčce. V případě, že je délka stoupající kabelové trasy větší než 3500 mm je nutné vytvořit odlehčovací oblouk nebo použít kryt příchytek KPS (str. 12). NSM 6X10 (2 ks) KPO 8 KLSU Technické parametry trasy: rozteč závěsných bodů vzdálenost jednotlivých tras maximální zatížení na 1 m maximální počet tras vedle sebe výška bočnice kabelové lávky šířky kabelových lávek max mm 100 mm (minimální vzdálenost pro umístění krytu KPS) 20 kg neomezeně 60 mm 150; 200; 300; 400 mm max Seznam výrobků pro jeden montážní bod: strana KLSU 2 30 NSM 6X KPO Odlehčovací oblouk - namísto odlehčovacího oblouku je možné použít kryt kabelových příchytek KPS (str. 37), toto řešení je z hlediska normy ekvivalentní Stoupající trasa vytvořená kabelovou lávkou KL 60X... S (F) - str. 73 je podle norem chápána jako příchytka jednotlivých kabelů. Spojení kabelových lávek se provádí pomocí spojek S 60X200. Přichycení kabelů jednotlivými příchytkami po 300 mm je chápáno jako normová nosná konstrukce. Protože stoupající trasa může být součástí nenormové nosné konstrukce, je vždy nutné použít kabely výrobců, kteří byli certifikování pro instalaci na nenormovou část kabelové trasy. Trasa při přechodu do stoupající části musí být ukotvena. kabel kabelová příchytka PKC nosný profil NP přípustný poloměr ohybu kabelu kabelová lávka KL

14 12 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce Kryt kabelových příchytek KL KPS ZT 8 M 8 PVL 8 MS KPS PKC 1 KLSU KPS Klasifikace požární odolnosti: P 60-R ZP 27/2008 E 60 DIN PS 60 STN Popis sestavy Kryt kabelových příchytek KPS je připevněn k podkladovému materiálu (beton, plné zdivo) a vytváří tepelnou ochranu příchytek, které tak mohou plnit svou mechanickou funkci i v podmínkách požáru. Kryt je fixován pomocí závitových tyčí ZT 8, matic M 8 a podložek PVL 8 kotvených pomocí kotev KPOZ 8 (set MS KPS) k podkladovému materiálu. Seznam výrobků pro jeden montážní bod: strana KPS 1 37 MS KPS 1 37 MS KPS - montážní set - objednává se samostatně Aby kryt plnil bezpečně svojí funkci musí být instalován na stoupajících trasách tvořených z kabelových lávek po max. 3,5 m. Kryt je umístěn souměrně s osou příčky kabelové lávky s instalovanými příchytkami kabelů. Kabely upevněte pomocí příchytek ke každé příčce. Podle rozteče otvorů v krytu příchytek (KPS 160X400) vyvrtejte otvory ve stěně a vložte do nich kotvy. Do kotev instalujte závitové tyče. Nasaďte kryt příchytek a přes podložky lehce dotáhněte. Vkládejte jednu vrstvu izolační vaty za druhou. Okolí kabelů vždy pečlivě utěsněte kousky izolační vaty. Nyní matice stahující kryt pevně dotáhněte a okolí kabelů a okraje izolační vaty pečlivě přetřete dodávanou stěrkou.

15 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 13 Samostatné kabelové příchytky sestava kabelových příchytek - umístění na strop a stěnu - montáž na betonový podklad, plné zdivo příchytka 67xx D kabel SB 6,3X kabel příchytka 67xx Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč kotvících bodů maximální zatížení na 1 m maximální počet tras pod sebou max. 300 mm do příchytky pouze jeden kabel neomezeně Popis sestavy Základem nosné konstrukce jsou příchytky řady (6716D) upevněné k podkladovému materiálu pomocí požárně odolných šroubů do betonu typ SB 6,3X35. Tyto šrouby se šroubují do předem vyvrtaných otvorů v betonu nebo plném zdivu průměru 5 mm. Do instalovaných příchytek následně protáhněte požadovaný kabel. Velikost příchytek je nutné volit s ohledem na průměr instalovaného kabelu. Maximální rozteč instalovaných příchytek je 300 mm. Podkladový materiál musí splňovat podmínky zachování funkčnosti při požáru. Do jedné jednostranné příchytky je možné instalovat pouze jeden kabel odpovídajícího průměru. Do jedné dvojité příchytky je možné instalovat dva kabely odpovídajícího průměru. Příchytky typu je možné instalovat dvě pod jeden šroub SB 6,3X35 a vytvořit tak trasu pro dva kabely. Použitím dvou příchytek rozdílných velikostí pod jeden šroub je možné vytvořit trasu pro rozdílné průměry kabelů (viz str. 26). Seznam výrobků pro jeden montážní bod: strana 67xx xx D SB 6,3X Odlehčovací oblouk - namísto odlehčovacího oblouku je možné použít kryt kabelových příchytek KPS (str. 35), toto řešení je z hlediska normy ekvivalentní. Vzhledem k požární klasifikaci krytu KPS se klasifikace trasy tvořené kabelovými příchytkami snižuje na 60 minut. Kabely umístěné pod krytem KPS musí být pevně fixovány použitím příchytek PKC (str. 32) kotvených na profilech NP (str. 24). Nosný profil musí být ukotven pomocí dvou kotev KPO 8 na jeho krajích. Maximální vzdálenost kotev musí být 250 mm. Pro upevnění profilu NP 350 je tedy nutné použít tři kotvy KPO 8. Příchytky je možné použít i pro stoupající trasu, maximální délka svislé trasy je 3500 mm. Při použití delší trasy je nutné vytvořit odlehčovací oblouk. Pro kabely větších průřezů (s průměrem větším než 14 mm) je možné použít trasu vytvořenou pomocí příchytek OMEGA (str. 15). Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. přípustný poloměr ohybu kabelu kabel kabelová příchytka

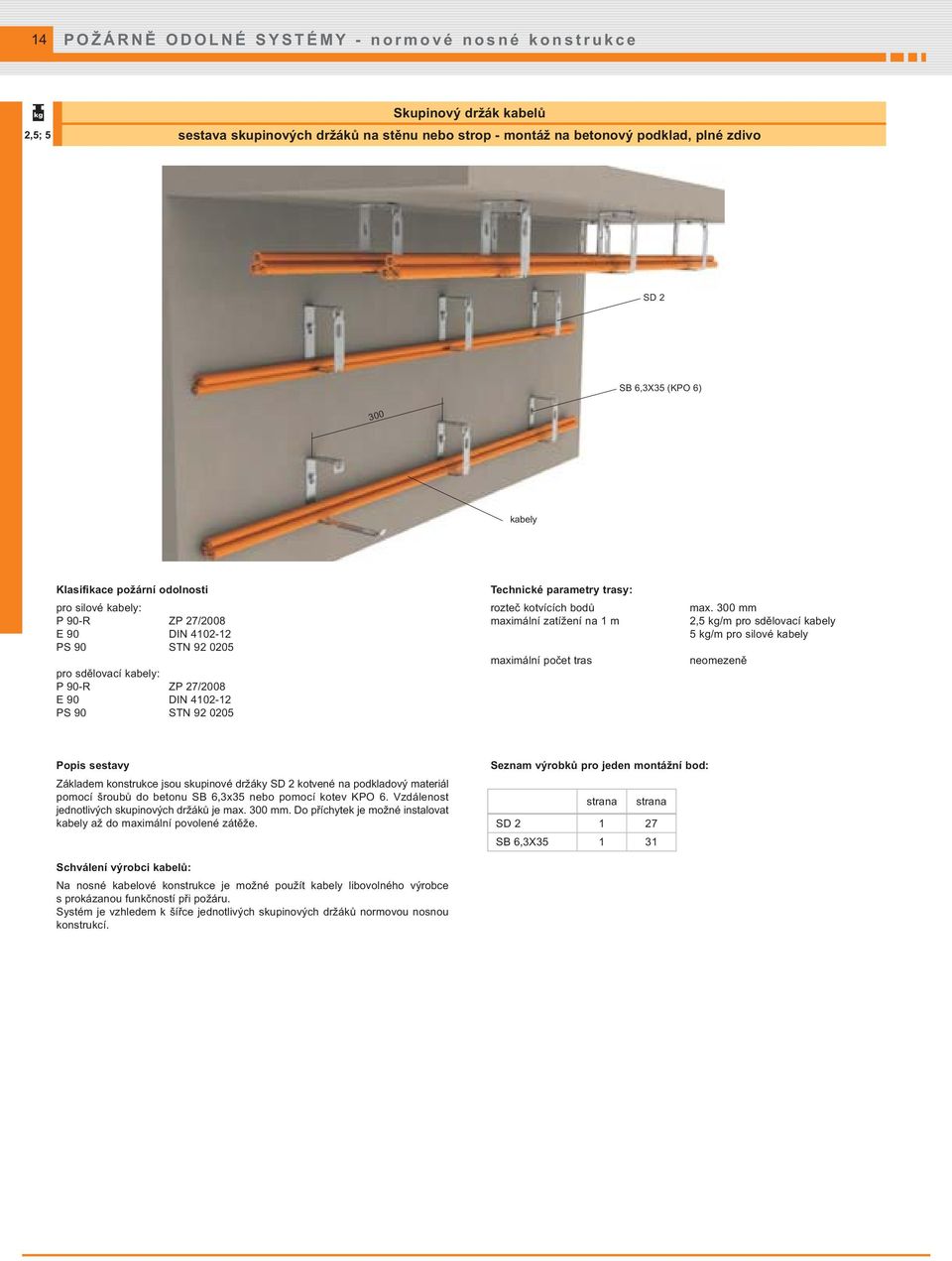

16 14 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 2,5; 5 Skupinový držák kabelů sestava skupinových držáků na stěnu nebo strop - montáž na betonový podklad, plné zdivo SD 2 SB 6,3X35 (KPO 6) 300 kabely Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč kotvících bodů maximální zatížení na 1 m maximální počet tras max. 300 mm 2,5 kg/m pro sdělovací kabely 5 kg/m pro silové kabely neomezeně Popis sestavy Základem konstrukce jsou skupinové držáky SD 2 kotvené na podkladový materiál pomocí šroubů do betonu SB 6,3x35 nebo pomocí kotev KPO 6. Vzdálenost jednotlivých skupinových držáků je max. 300 mm. Do příchytek je možné instalovat kabely až do maximální povolené zátěže. Seznam výrobků pro jeden montážní bod: strana strana SD SB 6,3X Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. Systém je vzhledem k šířce jednotlivých skupinových držáků normovou nosnou konstrukcí.

17 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 15 Kabelové příchytky OMEGA sestava příchytek OMEGA - umístění na strop a stěnu - montáž na betonový podklad, plné zdivo SB 6,3X xx kabely Klasifikace požární odolnosti pro silové kabely: P 90-R ZP 27/2008 E 90 DIN PS 90 STN pro sdělovací kabely: P 120-R ZP 27/2008 E 90 DIN PS 90 STN Technické parametry trasy: rozteč kotvících bodů maximální zatížení na 1 m maximální počet tras pod sebou max. 300 mm max. 60% vnitřního průřezu příchytky neomezeně Popis sestavy Základem konstrukce jsou příchytky typu OMEGA řady 52xx, které jsou pomocí šroubů SB 6,3X35 umístěny ve vzdálenosti 300 mm. Tyto šrouby se šroubují do předem vyvrtaných otvorů v betonu nebo v plném zdivu průměru 5 mm. Pro fixaci příchytek je možné též použít kotvu KPO 6. Do instalovaných příchytek se následně vloží kabel. Podkladový materiál však musí splňovat podmínky zachování funkčnosti konstrukce při požáru. Do příchytek je možné instalovat kabely do 60% vnitřního plošného průřezu příchytky. Vzhledem ke zkoušce provedené na vodorovné instalaci je možné s ohledem na ZP 27/2008 tuto trasu použít i pro svislé (stoupající) trasy. Seznam výrobků pro jeden montážní bod: strana 52xx 1 26 SB 6,3X Schválení výrobci kabelů: Na nosné kabelové konstrukce je možné použít kabely libovolného výrobce s prokázanou funkčností při požáru. V případě instalace více kabelů musí mít daný výrobce použití více kabelů ve společném uložení schválené.

18 16 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce Elektroinstalační krabice KSK 100 s vysokým krytím pro silové kabely KSK 100 PO Klasifikace požární odolnosti pro silové kabely: KSK 100 PO P 90-R, PS 90, E90 Technické parametry trasy: max. počet krabic pod sebou max. krytí průřez kabelu: KSK 100 PO 1,5-6 mm 2 neomezeně IP66 Popis sestavy Elektroinstalační krabice se připevní k podkladovému materiálu pomocí požárně odolných kotev. Na instalované kotvy se nasadí krabice a vymezovací váleček a našroubují se distanční sloupky. Na sloupky se následně nasadí nosná lišta s keramickými svorkovnicemi. Pomocí matic se nosná lišta upevní na nosné sloupky. Takto instalovaná krabice je připravena pro zavedení kabelů přes utěsňující membrány. Po zapojení kabelů do svorkovnice se pomocí dvou samořezných nerezových šroubů připevní víko krabice. Seznam výrobků pro jeden montážní bod: strana KSK 100 PO 1 35 Součástí elektroinstalační krabice je veškeré příslušentví potřebné k její montáži (požárně odolné kotvy, nosné sloupky a svorkovnice). Použití kabelů je závislé na druhu konstrukce které jsou krabice součástí. Údaje o použitelných typech kabelů naleznete u jednotlivých sestav systémů se zachováním funkčnosti při požáru.

19 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 17 Elektroinstalační krabice pro silové kabely 8135 PO 8110; 8117 PO Klasifikace požární odolnosti pro silové kabely: 8135 PO P120-R, E90, PS PO6 P120-R, E90, PS PO10 P90-R, E90, PS PO16 P60-R, E60, PS 60 Popis sestavy Elektroinstalační krabice se připevní k podkladovému materiálu pomocí požárně odolných kotev. Na instalované kotvy se našroubují distační sloupky podložené podložkami. Na sloupky se následně nasadí nosná lišta s keramickými svorkovnicemi. Pomocí matic se nosná lišta upevní na nosné sloupky. Podle typu kabelu se v krabici vytvoří odpovídající průchody a provede se zapojení kabelů. Posledním krokem montáže je instalace krycího víčka, která se provádí bez nástroje pouhým natlačením víčka na tělo krabice. Montáž krabic 8110 a 8117 se provádí pomocí šroubů SB 6,3X45 (součást balení) u kterých je víčko fixováno pomocí 4 ks. šroubů v rozích. Použití kabelů je závislé na druhu konstrukce které jsou krabice součástí. Údaje o použitelných typech kabelů (nebo bez omezení) naleznete u jednotlivých sestav systémů se zachováním funkčnosti při požáru. Technické parametry trasy: max. počet krabic pod sebou max. krytí průřez kabelu: 8135 PO 1,5-6 mm PO6 1,5-6 mm PO10 1,5-10 mm PO16 1,5-16 mm 2 Seznam výrobků pro jeden montážní bod: strana 8135 PO PO PO PO neomezeně IP54 Součástí elektroinstalační krabice je veškeré příslušentví potřebné k její montáži (požárně odolné kotvy, nosné sloupky, svorkovnice). typ krabice / průřez vodiče 1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2 10 mm 2 16 mm PO, 8110 PO6 KSK 100 PO 3 1-2* PO * PO * 1 1 Počet vodičů představuje počet umístitelný do svorkovnice z jedné strany. * počet se může měnit v závislosti na výrobci kabelů 4 mm 2 1,5 mm 2 1,5 mm 2 1,5 mm 2

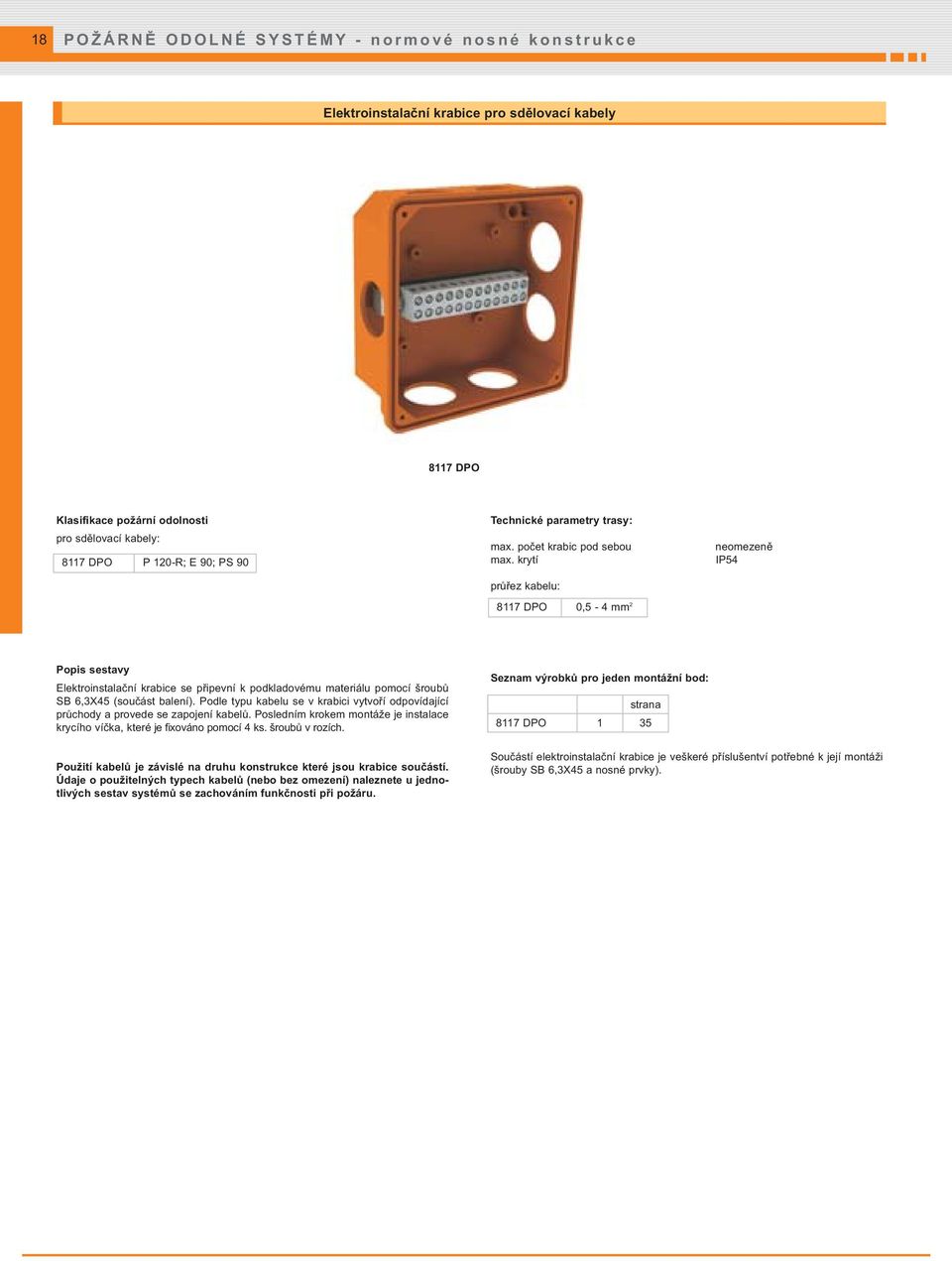

20 18 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce Elektroinstalační krabice pro sdělovací kabely 8117 DPO Klasifikace požární odolnosti pro sdělovací kabely: 8117 DPO P 120-R; E 90; PS 90 Technické parametry trasy: max. počet krabic pod sebou max. krytí průřez kabelu: 8117 DPO 0,5-4 mm 2 neomezeně IP54 Popis sestavy Elektroinstalační krabice se připevní k podkladovému materiálu pomocí šroubů SB 6,3X45 (součást balení). Podle typu kabelu se v krabici vytvoří odpovídající průchody a provede se zapojení kabelů. Posledním krokem montáže je instalace krycího víčka, které je fixováno pomocí 4 ks. šroubů v rozích. Použití kabelů je závislé na druhu konstrukce které jsou krabice součástí. Údaje o použitelných typech kabelů (nebo bez omezení) naleznete u jednotlivých sestav systémů se zachováním funkčnosti při požáru. Seznam výrobků pro jeden montážní bod: strana 8117 DPO 1 35 Součástí elektroinstalační krabice je veškeré příslušentví potřebné k její montáži (šrouby SB 6,3X45 a nosné prvky).

21 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 19 kabelový žlab B H A číslo položky A H B PO POF KZ 60X50X , KZ 60X75X , KZ 60X100X , KZ 60X150X , KZ 60X200X , KZ 60X300X , Pro spojování jsou určeny spojky KSBS. spojka pro kabelové žlaby B *H *A číslo položky *A *H B PO POF KSBS , KSBS , KSBS , KSBS , KSBS , KSBS , Pro spojení se používají šrouby NSM 6X10 (str. 31). * rozměr kabelového žlabu, nikoli spojky tloušťka plechu (mm) na objednávku PO zinkování Sendzimir počet šroubů pro spojení POF žárové zinkování ponorem

22 20 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce kabelová lávka C B 15 H 16 A číslo položky A H B C PO POF KL 60X , KL 60X , KL 60X , KL 60X , Vzdálenost příček kabelové lávky pro normové nosné konstrukce je 150 mm. Pro spojování jsou určeny spojky KPBSKL. K lávkám lze použít příslušenství kabelových žlabů JUPITER str spojka pro kabelové lávky B *H *A číslo položky *A *H B PO POF KPBSKL , KPBSKL , KPBSKL , KPBSKL , Pro spojení se používají šrouby NSM 6X10 (str. 31) - 12 ks. * rozměr kabelové lávky, nikoli spojky tloušťka plechu (mm) na objednávku PO zinkování Sendzimir počet šroubů pro spojení POF žárové zinkování ponorem

23 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 21 oblouk 90 B H A 7 x17 číslo položky A H B S F O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 31). O 90X60X400 má vnější pravý úhel bočních stran nahrazen zkosením, tento oblouk je v požárně odolných systémech určený pouze pro kabelové lávky. T-kus C H A 7 x17 B číslo položky A H B C S F T 60X , T 60X , T 60X , T 60X , T 60X , T 60X , T 60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 31). T 60X400 je v požárně odolných systémech určený pouze pro kabelové lávky. tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

24 22 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce kříž H A 7 x17 B číslo položky A H B S F KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 31). KR 60X400 je v požárně odolných systémech určený pouze pro kabelové lávky. oblouk klesající 90 B H A 7 x17 číslo položky A H B S F KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 31). KO 90X60X400 je v požárně odolných systémech určený pouze pro kabelové lávky. Pro stoupání i klesání trasy jsou určeny pouze kabelové lávky a to i v případě vodorovné trasy vedené kabelovými žlaby. tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

25 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 23 oblouk stoupající 90 B H A 7 x17 číslo položky A H B S F SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , Upevnění spoje se provádí šroubem NSM 6X10 (str. 31). SO 90X60X400 je v požárně odolných systémech určený pouze pro kabelové lávky. Pro stoupání i klesání trasy jsou určeny pouze kabelové lávky a to i v případě vodorovné trasy vedené kabelovými žlaby. koncovka H A 7 x25 B číslo položky H A B S F K 60X , K 60X , K 60X , K 60X , K 60X , K 60X , Upevnění se provádí šrouby NSM 6X10 (str. 31). tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

26 H 24 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce redukce B 7 x25 A číslo položky H A B S F SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , Upevnění spoje se provádí šrouby NSM 6X10 (str. 31). Redukce je určená ke změně šířky trasy kabelových žlabů nebo lávek. redukční díl 238 H x 14 (6x) 7 x 32 (4x) 7 x17 číslo položky H S F SU , K dodatečnému odbočení z trasy namísto T-kusu, 2 kusy na jedno odbočení. Upevnění se provádí šrouby NSM 6X10 (str. 31). tloušťka plechu (mm) na objednávku S zinkování Sendzimir počet šroubů pro spojení F žárové zinkování ponorem

27 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 25 spojka kloubová 7 x17 H číslo položky H S F SK , Ke spojení kloubové spojky se žlabem se použijí šrouby NSM 6X10 (str. 31). Spojka je dodávána po 1 ks, pro vytvoření jednoho spojení je třeba 2 ks. Spojky pro použití na pravé nebo na levé straně se neliší. přepážka B H A C D číslo položky H A B C D S F P , x , KLP , x , Upevnění se provádí šrouby NSM 6X10 (str. 31), 2 ks na 1 metr. Příčka je určená k rozdělení vedení v kabelových žlabech. Příčka KLP 60 je určena pro rozdělení tras tvořených kabelovými lávkami. nosný profil A C B D číslo položky A B C D S F NP x 35 1, , NP x 35 1, , NP x 35 1, , NP x 35 1, , NP x 35 1, , tloušťka plechu (mm) hmotnost kg/m, hmotnost kg/ks S zinkování Sendzimir max. zátěž (kg) na objednávku F žárové zinkování ponorem

28 20 26 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce příchytky kabelů číslo položky kabelu PO PO GMT příchytky jednostranné 6708 PO 6708 PO GMT 6 0, PO 6710 PO GMT 8 0, PO 6712 PO GMT 10 0, E PO 6716E PO GMT 14 0, příchytky dvojité 6716ED PO 6716ED PO GMT 14 0, Příchytky se upevňují k podkladovému materiálu pomocí šroubů do betonu SB 6.3X35 (str. 31). Příchytky je možné umístit dvě pod jeden šroub a vytvořit tak trasu pro umístění dvou kabelů. příchytka OMEGA číslo položky kabelu min. - max. (mm) průřez min. - max. (mm 2 ) S F 5220 ZNM , ZNM , ZNM , ZNM , ZNM , E ZN , ZN , ZN , ZN , ZN , ZN , ZN , Pro usnadnění montáže je příchytka opatřena drážkou pro zasunutí, při montáži není nutné vrchní část příchytky zcela oddělovat. Uvedené doporučené průměry kabelů odpovídají volnému uložení kabelu v příchytce K připevnění na podkladový materiál jsou vhodné kotvy, případně šroub do betonu SB 6.3X35 (str. 31). tloušťka plechu (mm) hmotnost kg/m, hmotnost kg/ks GMT neelektrolytické pokovení S zinkování Sendzimir max. zátěž (kg) počet kusů v balení F žárové zinkování ponorem

29 89 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 27 skupinový držák kabelů číslo položky S SD 2 0, Upevnění se provádí pomocí šroubů SB 6,3X35 nebo pomocí kotev KPO 6. Držák se dodává v otevřené poloze což zjednodušuje instalaci kabelů. Po jejich vložení se příchytky jednoduše uzavřou, čímž je instalace trasy dokončena. Vzhledem k šířce držáku 20 mm je trasa tvořena skupinovými držáky SD 2 normovou nosnou konstrukcí. Tato skutečnost poskytuje výhodu instalace kabelů od libovolného výrobce. Konstrukce držáků umožňuje snadné doplnění trasy o další kabely až do maximálního povoleného zatížení. V prodeji od 8/2013. držák do trapézových stropů číslo položky S F ZNCR DSOS 0, MN 10 0, Držák DSOS je určený pro montáž závitové tyče a její upevnění do ocelových střešních konstrukcí. Součástí DSOS je závěsná matice M8 pro přímou montáž závitové tyče ZT 8. V případě použití závitové tyče ZT 10 je nutné závěsnou matici odstranit a použít matice MN 10 (není součástí dodávky). tloušťka plechu (mm) S zinkování Sendzimir hmotnost kg/ks F žárové zinkování ponorem

30 28 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce stropní profil B C A 15x číslo položky A B C F SPL , SPL , SPL , SPL , SPL , SPL , SPL , SPL , Určen pro upevnění držáků DTBS s použitím dvou šroubů S 10X40 (S 10X50 pro oboustrannou montáž), matic M 10 a podložek PD 10. držák B C A E D číslo položky A B C D E PO DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 1, Držáky DTBS jsou určeny pro vytvoření normové kabelové trasy z kabelových žlabů nebo lávek. Slouží k přímé montáži na stěnu pomocí požárně odolných kotev nebo k montáži na stropní profil SPL. Konec držáku je nutné upevnit pomocí závitové tyče ZT ke stěně nebo ke stropu. Držáky DTBS jsou standardně dodávány v povrchové úpravě žárový zinek a rozloženém stavu (bez přišroubovaného jistícího oka). hmotnost kg/ks F žárové zinkování ponorem PO žárové zinkování ponorem

31 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 29 montážní profil D E F A C B číslo položky A B C D E F S F MP 41X x ,5 1, MP 41X x ,5 2, Slouží jako podpěra pro instalaci lávek nebo žlabů při umístění na závitové tyče. Matice je nutné podložit podložkami PD a PVL, dle specifikace trasy. nosný díl mezi kotvou a závitovou tyčí číslo položky F VS 41X16 5 0, Pro montáž závitové tyče (alternativní způsob). Pro vytvoření jednoho závěsného bodu je nutné použít dva kusy umístěné proti sobě. Alternativně je možné použít též ukotvení závitové tyče pomocí zatloukacích kotev KPOZ. Toto ukotvení je považováno též za normový způsob ukotvení. nosný díl mezi kotvou a závitovou tyčí číslo položky F VS 41X45 5 0, Pro upevnění závitové tyče do zdi pod úhlem 45. tloušťka plechu (mm) S zinkování Sendzimir hmotnost kg/ks; hmotnost kg/m F žárové zinkování ponorem

32 76 30 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce stěnový úchyt kabelové lávky 7 x číslo položky S F KLSU 1,5 0, Montáž k lávce se provádí pomocí šroubů NSM 6X10 (str. 31). Montáž na stěnu pomocí 1 ks kotvy průměru 8 mm. Stěnový úchyt kabelové lávky KLSU zcela nahrazuje dříve používaný DRIPN. závitová tyč A číslo položky Ø A ZNCR ZT 10 M , ZT 12 M , Slouží k zavěšení kabelové trasy pod strop. U normových nosných konstrukcí k zajištění konců držáků ke stěně nebo stropu. Specifikace je uvedena u každé sestavy kabelové trasy. matice nástavná A číslo položky Ø A ZNCR MZ 10 M , MZ 12 M , Slouží ke spojení dvou závitových tyčí nebo jako matice u některých normových nosných systémů. hmotnost kg/ks; hmotnost kg/m S zinkování Sendzimir ZNCR zinkochromát F žárové zinkování ponorem

33 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 31 vratový šroub + samojisticí matice číslo položky ZNCR GMT NSM 6X10 0, NSM 6X10-GMT 0, Povrchová úprava GMT je nutná pro systémy s povrchovou úpravou žárový zinek, je však možné ji použít i pro systémy s povrchovou úpravou Sendzimir. šroub s kulatou hlavou a samojisticí matice číslo položky ZNCR S 6X20 M 0, šroub do betonu číslo položky PO GMT SB 6.3X Slouží k upevnění samostatných kabelových příchytek, příchytek typu OMEGA a skupinového držáku SD 2 k podkladovému materiálu. Šroub je možné instalovat do betonu, přírodního kamene a plného zdiva. Pro montáž šroubu je nutné předvrtat otvor o 5 mm. Dodávanou povrchovou úpravu je možné použít pro instalaci příchytek s povrchovou úpravou PO i PO GMT (typ ) a obou typů povrchových úprav příchytek OMEGA. hmotnost kg/ks ZNCR zinkochromát počet kusů v balení GMT neelektrolytické pokovení

34 32 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce šroub se šestihrannou hlavou číslo položky ZNCR S 6X20 0, S 6X30 0, S 8X20 0, S 8X30 0, S 8X40 0, S 8X50 0, S 8X70 0, S 10X20 0, S 10X30 0, S 10X40 0, S 10X50 0, S 10X70 0, S 12X20 0, S 12X30 0, S 12X40 0, S 12X50 0, matice šestihranná číslo položky ZNCR M 6 0, M 8 0, M 10 0, M 12 0, hmotnost kg/ks ZNCR zinkochromát počet kusů v balení

35 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 33 podložka A A číslo položky A ZNCR PD , PD , PD , PD , podložka velká číslo položky A ZNCR PVL , PVL , PVL , hmotnost kg/ks ZNCR zinkochromát počet kusů v balení

36 34 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce příchytka A B číslo položky A min. B F PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , Údaje uvádějí minimální a maximální průměr upevňovaného kabelu. Uvedené rozměry slouží pro základní orientaci pro volbu příchytky ke kabelům. Na objednávku je možné dodat příchytky na dva kabely PKC2, splňující podmínky systémů se zachováním funkčnosti při požáru. kotva D B A B C A číslo položky A B *C *D *E závit PO KPO 6X M6 0, KPO 6X M6 0, KPO 8X M8 0, KPO 8X M8 0, KPO 10X M10 0, KPO 10X M10 0, KPO 12X M12 0, KPOZ M10 0, KPOZ M12 0, *C - kotevní hloubka *D - maximální tloušťka upevňovaného materiálu *E - minimální hloubka vrtané díry Požárně odolné kotvy slouží pro upevnění konstrukčních prvků k podkladovému materiálu (beton, přírodní kámen). Zarážecí kotvy KPOZ slouží k přímému upevnění závitových tyčí. hmotnost kg/ks PO zinkochromát F žárové zinkování ponorem

37 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce 35 elektroinstalační krabice KSK 100 PO požárně odolná - silové kabely číslo položky rozměr KSK 100 PO 101 x 101 x 62 oranžová RAL 2004 IP66 0, Krabice je vybavena keramickou svorkovnicí - 5 pólů, se zachováním funkčnosti při požáru. Připevňují se pomocí přiložených kotev do betonu (součást balení). Krabice jsou určeny k použití pouze pro silové kabely s prokázanou funkčností při požáru. Požárně odolné krabice jsou vyrobeny z bezhalogenového materiálu. KSK 100 PO: víčko se zajišťuje přiloženými nerezovými šrouby svorkovnice je určená pro 5 vodičů s průřezem 1,5-6 mm 2 klasifikace požární odolnosti: P90-R ZP 27/2008 E 90 DIN PS 90 STN elektroinstalační krabice požárně odolná - datové kabely číslo položky rozměr 8117 DPO 167 x 167 x 78 oranžová RAL 2004 IP54 0, Krabice je vybavena keramickou svorkovnicí - 12 pólů, se zachováním funkčnosti při požáru. Připevňují se pomocí přiložených šroubů do betonu (součást balení). Krabice jsou určeny k použití pouze pro datové kabely s prokázanou funkčností při požáru. Požárně odolné krabice jsou vyrobeny z bezhalogenového materiálu DPO: víčko se zajišťuje přiloženými nerezovými šrouby svorkovnice je určená pro 12 vodičů s průřezem 0,5-4 mm 2 klasifikace požární odolnosti: P120-R ZP 27/2008 E 90 DIN PS 90 STN hmotnost kg/ks stupeň krytí barva

38 36 POŽÁRNĚ ODOLNÉ SYSTÉMY - normové nosné konstrukce elektroinstalační krabice požárně odolná - silové kabely číslo položky rozměr 8135 PO 105 x 105 x 40 oranžová RAL 2004 IP54 0, PO6 117 x 117 x 58 oranžová RAL 2004 IP54 0, PO x 167 x 78 oranžová RAL 2004 IP54 0, PO x 167 x 78 oranžová RAL 2004 IP54 0, Krabice jsou vybaveny keramickou svorkovnicí se zachováním funkčnosti při požáru a připevňují se pomocí přiložených požárně odolných kotev nebo šroubů do betonu. Krabice jsou určeny k použití pouze s kabely s prokázanou funkčností při požáru. Požárně odolné krabice jsou vyrobeny z bezhalogenového materiálu. 8135: víčko je osazeno bez šroubů 8110 PO6: víčko se zajišťuje přiloženými nerezovými šrouby svorkovnice je určená pro 5 vodičů s průřezem 1,5-6 mm 2 svorkovnice je určena pro 5 vodičů s průřezem 1,5-6 mm 2 klasifikace požární odolnosti: P 120-R ZP 27/2008 klasifikace požární odolnosti: P 120-R ZP 27/2008 E 90 DIN E 90 DIN PS 120 STN PS 90 STN PO10: víčko se zajišťuje přiloženými nerezovými šrouby 8117 PO16: víčko se zajišťuje přiloženými nerezovými šrouby svorkovnice je určená pro 5 vodičů s průřezem 1,5-10 mm 2 svorkovnice je určená pro 5 vodičů s průřezem 1,5-16 mm 2 klasifikace požární odolnosti: P 90-R ZP 27/2008 klasifikace požární odolnosti: P 60-R ZP 27/2008 E 90 DIN E 60 DIN PS 90 STN PS 90 STN hmotnost kg/ks stupeň krytí barva
