1 NZ Aggressive Hledáte stroj, který usnadní obdělávání půdy a má zaručenou delší životnost? Potom je NZ Aggressive správná volba. Jeho výjimečná schopnost zpracování půdy uspoří přejezdy a zvýší výkonnost. Přesazená bogie kola poskytují vynikající manévrovatelnost a stálou pracovní hloubku, která se může jednoduše nastavit z kabiny. 72

2 Chytrá funkce Väderstad "Foldback" sklápí v případu náhodného couvání zavlačovací brány dozadu. NZ Agressive má rozestup radliček 7,5 cm, uložené jsou na 5 nebo 6 nosnících, což umožňuje velmi dobrou průchodnost a intenzivní kultivaci seťového lůžka. Díky svému dlouhému rámu může kultivátor zpracovávat velmi lehké půdy, hustě pokryté posklizňovými rostlinnými zbytky, bez jakýchkoliv problémů. NZA je vybaven standardním propojením pro závěsy a může být dodáván zcela podle požadavků zákazníka. OBLAST 5 Pružně namontované zavlačovací prutové brány provzdušní povrch a vytvoří účinnou bariéru proti utváření škraloupu. U zavlačovacích brán se může rychle nastavit pracovní síla i pracovní úhel. OBLAST 4 OBLAST 3 OBLAST 2 OBLAST 1 Zadní smyk Cross - board je k dispozici jako vybavení na přání a může být na kultivátor snadno kdykoliv namontovaný (nelze použít s 6 nosníky radliček). Pět nebo šest nosníků s vibrujícími slupicemi radliček Agrilla Cobra rozmělní a uhladí půdu, tím umožní rychlé setí. Intenzivní vibrace radliček urovnají půdu a zároveň zahrnou prohlubně. Seťové lůžko je tak dobře zpracováno, že dokonce i plodiny s malými semeny mají pro klíčení optimální podmínky. Smyk Crossboard s dvojčinnou stabilizační lištou ze speciální kalené oceli rozmělní a rozdrtí hroudy. Smyk Crossboard s sebou zároveň unáší jemnou půdu a proto tedy uhladí povrch půdy. Pro obtížně zpracovatelné půdy je k dispozici nůž Single-Knife, nástroj kultivátoru, který dále zvyšuje účinek rozřezávání a tříštění hrud smykem Crossboard. Radličky Aggressive Agrilla na pružných slupicích nakypří stopy traktoru. Negativní účinek stop na seťové lůžko se úplně odstraní. 73

3 Radličky Agrilla Cobra Smyk Väderstad Crossboard je standardně vybavený příčným stabilizátorem, vyrobeným ze speciální tvrzené oceli. Díky své konstrukci, mají radličky Agrilla Cobra impozantní výšku nadzvednutí, kombinovanou s dobrým udržováním hloubky. Nejdokonalejší zpracování půdy s vysokou průchodností. Smyk Crossboard se svým příčným stabilizátorem ze speciálně tvrzené kartáčované oceli přichází na NZA jako standard. Stabilizátor zabezpečí, že všechny radličky smyku Crossboard pracují v předem nastavené hloubce a zajistí maximální kultivaci. Při práci na lehčí půdě nebo jestliže se požaduje větší průchodnost, dá se stabilizátor snadno odstranit. Intenzivně vibrující slupice radliček Agrilla Cobra jsou vyrobeny ze speciálně tvrzené pružinové oceli o rozměrech 10x45 mm. Jsou odolné a mají jedinečnou schopnost udržovat pracovní hloubku. NZ Aggressive má rozestup radliček 7,5 cm, radličky jsou rozmístěny na 5-ti nebo 6-ti nosnících. Světlá výška a rozmístění radliček umožní impozantní průchodnost v kombinaci s intenzivním zpracováním seťového lůžka. Zavlačovací prutové brány na NZA jsou konstruované tak, aby se přizpůsobily všem půdním druhům a požadavkům. Snadným úkolem je nastavení pracovního úhlu a specifické pracovní síly. Účinná ochrana při couvání zabrání poškození a drahým opravám. Pohotově reagující, pružně namontované zavlačovací prutové brány se mohou snadno nastavit na optimální pracovní hloubku. 74

4 Kvalitnější ovládání hloubky Řídicí funkce na NZA umožňuje nastavení pracovní hloubky za jízdy. S její pomocí se může nastavit kultivátor na práci nepatrně těžší na úvratích nebo v oblastech, kde je zapotřebí poněkud hlubší kultivace. Ovládací válec je vlastně válec s nastavitelnou spodní polohou. V průběhu práce je hlavní válec vždy ve spodní poloze. Přidáním nebo vypuštěním oleje se tato spodní poloha může zvednout a nebo spustit, a naopak. To umožňuje řidiči snadno nastavit pracovní hloubku za jízdy stroje a "pamatovat si" poslední nastavenou pracovní hloubku, což umožňuje snadno se vrátit do předem nastavené pracovní hloubky. Velká, zřetelná stupnice poskytne přesnou informaci o předem nastavené hloubce, každá ryska na stupnici označuje změnu asi o 1 centimetr. Řídící funkce je standardní výbavou na NZA

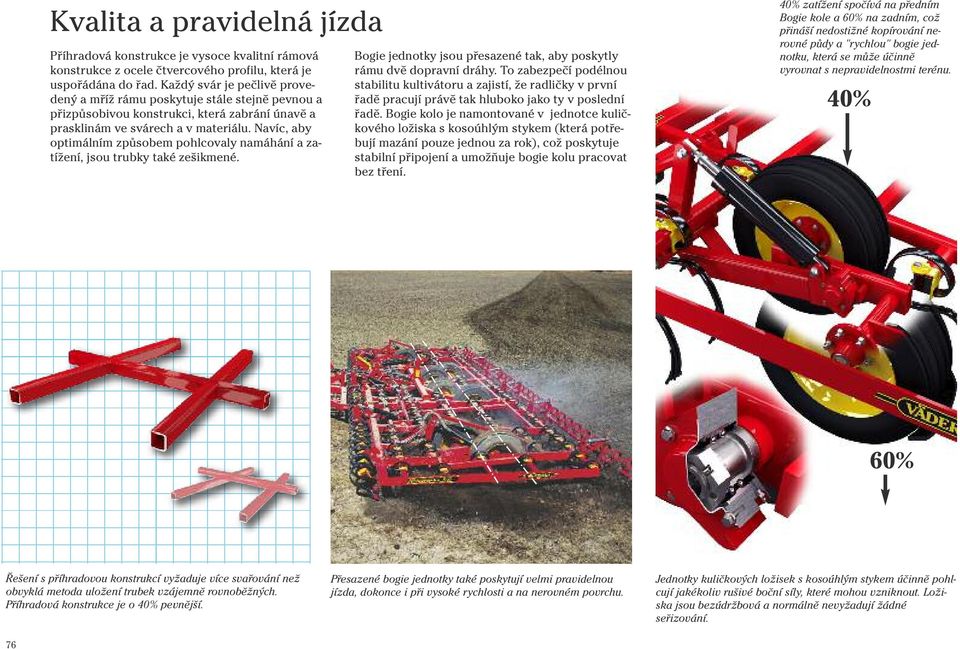

5 Kvalita a pravidelná jízda Příhradová konstrukce je vysoce kvalitní rámová konstrukce z ocele čtvercového profilu, která je uspořádána do řad. Každý svár je pečlivě provedený a mříž rámu poskytuje stále stejně pevnou a přizpůsobivou konstrukci, která zabrání únavě a prasklinám ve svárech a v materiálu. Navíc, aby optimálním způsobem pohlcovaly namáhání a zatížení, jsou trubky také zešikmené. Bogie jednotky jsou přesazené tak, aby poskytly rámu dvě dopravní dráhy. To zabezpečí podélnou stabilitu kultivátoru a zajistí, že radličky v první řadě pracují právě tak hluboko jako ty v poslední řadě. Bogie kolo je namontované v jednotce kuličkového ložiska s kosoúhlým stykem (která potřebují mazání pouze jednou za rok), což poskytuje stabilní připojení a umožňuje bogie kolu pracovat bez tření. 40% zatížení spočívá na předním Bogie kole a 60% na zadním, což přináší nedostižné kopírování nerovné půdy a "rychlou" bogie jednotku, která se může účinně vyrovnat s nepravidelnostmi terénu. 40% 60% Řešení s příhradovou konstrukcí vyžaduje více svařování než obvyklá metoda uložení trubek vzájemně rovnoběžných. Příhradová konstrukce je o 40% pevnější. 76 Přesazené bogie jednotky také poskytují velmi pravidelnou jízda, dokonce i při vysoké rychlosti a na nerovném povrchu. Jednotky kuličkových ložisek s kosoúhlým stykem účinně pohlcují jakékoliv rušivé boční síly, které mohou vzniknout. Ložiska jsou bezúdržbová a normálně nevyžadují žádné seřizování.

6 Naše různé kultivátory NZ Aggressive 500ST, 600T, 600 NZA-ST a T jsou jednodušší modely v řadách NZA. Model ST má na křídlech sekcí po jednom kole. Pracovní hloubka se nastaví klikou ruční páky označenou ukazatelem a řídící jednotkou na středním válci. NZA 600T má na křídlech sekcí bogie kola a hydraulicky ovládaný hlavní (Master) a pomocný (Slave) systém ovládání pracovní hloubky. Jinak, 5 a 6 m modely mají stejně vynikající vlastnosti jako širší kultivátory NZA. NZ Aggressive NZA jsou kultivátory vytvářející vynikající seťové lůžko a jsou navržené pro zemědělce, kteří potřebují mít to absolutně nejlepší na trhu. Odolné radličky Agrilla Cobra na mohutné konstrukci rámu jsou rozmístěny na 5 nebo 6 nosnících, rozestup radliček je 7,5 cm. Účinek kultivace je mimořádný a příprava půdy je často dokončená po prvním průjezdu. NZ Aggressive 600 T NZA 700 a NZA 900 NZA 800 a NZA 1000 NZA 700 se může snadno rozšířit na 800 a NZA 900 může být rozšířený na NZ Aggressive

7 78

8 Všechny díly kultivátoru přispívají k vytvoření něčeho, co je oceněno zemědělci celé Evropy. Dokonalému seťovému lůžku. 79

9 PŘÍSLUŠENSTVÍ NZ AGGRESSIVE Jestliže je kultivátor používaný pro likvidaci plevele, samozřejmou volbou je šípová plecí radlička (duckfoot point). Odřízne všechny kořeny a plevel, který zůstane ležet na povrchu, zaschne. Samozřejmá volba při organickém pěstování plodin. Připojení Crosskillského válce za kultivátor NZ Připojení válce za kultivátor sníží počet přejezdů a poskytuje lepší seťové lůžko s menším množstvím jízd. Válec je velmi ceněný výrobci osiva a pěstiteli cukrovky. Na podzim, kdy je půda často hrudovitá a mokrá, má Crosskillský válec své oprávněné místo za kultivátorem. Připojení na závěsné oje dále zvyšuje flexibilitu NZ Aggressive, protože umožňuje táhnout válec za strojem. Připojení na tažnou oj je k dispozici jako vybavení na přání. Další náhradní kolo je k dispozici jako vybavení na přání, poskytuje mimořádné zabezpečení, protože je vždy po ruce. 80

10 PŘÍSLUŠENSTVÍ NZ AGGRESSIVE 40 mm 50 mm 80 mm D=41/52.5/57/72.5 mm PŘÍSLUŠENSTVÍ NZ AGGRESSIVE Zadní smyk Crossboard s příčným stabilizátorem je doporučený pro těžší půdy, kde je často výhodou další urovnání. Zadní smyk Crossboard může být připevněný na NZA (nelze použít při 6 nosnících radliček). Může být plynulý nastavitelný ve vztahu k přednímu smyku Crossboard.. TECHNICKÉ ÚDAJE NZ AGGRESSIVE Model 500ST 600T Požadavek na tahový výkon (k) Pracovní záběr (m) 4,95 5,95 5,95 6,95 7,90 8,95 9,90 S pracovním nástrojem kultivátoru "Single- Knife", připevněným na smyk Crossboard, dosáhne účinek kultivace dalšího zdokonalení. Při použití systému Väderstad Quickchange mohou být tyto nástroje namontovány bez potřeby jakéhokoliv nářadí. Kypřiče stop účinně odstraní stopy, zůstávající za traktorem a mohou být jednotlivě nastaveny na požadovanou hloubku. Kypřiče stop jsou k dispozici pro standardní kola (2x2 radličky) a pro dvojmontáž kol (4x2 radličky). Přepravní šířka (m) 3,0 3,0 3,0 3,6 3,6 3,9 3,9 Přepravní výška (m) 2,3 2,9 2,9 3,1 3,6 3,9 4,4 Rozestup radliček (cm) 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Ovládání hloubky - Ano Ano Ano Ano Ano Ano Hmotnost se dvěma smyky Crossboard (kg) Požadavek na hydrauliku 1 DA+1 SA 3 DA 3 DA 3 DA 3 DA 3 DA 3 DA Příslušenství Kypřiče stop Super (standardně) Agrilla Náhradní kolo Zadní smyk Crossboard Prutové zavlačovací brány Připojení na závěsné oje Zadní osvětlení Marathon 18 Marathon 25 A high-quality lighting kit is available as an option and can easily be retro-fitted on existing machines. LED-type lights are used, for long life in demanding environments. Místní podmínky, např. svažující se pole, mohou zvýšit požadavek na tahový výkon. DA=Dvoučinný SA=Jednočinný Modely NZA se 6 nosníky radliček nemohou být opatřeny zadním smykem Crossboard = Volitelné vybavení 81
