AUTOMATY A POLOAUTOMATY FIRMY BROTHER

Transkript

1

2 AUTOMATY A POLOAUTOMATY FIRMY BROTHER AUTOMAT NA VYŠÍVÁNÍ PRÁDLOVÝCH DÍREK NA PÁNSKÉ KOŠILE BAS stroj řízený mikropočítačem, nezávislé vkládání parametrů (umístění knoflíkových dírek a jejich rozestupů) - DC servomotor umožňuje zkrácení času jednoho cyklu - podávací rameno umožňuje šití dlouhých dílů ve dvou krocích - zvyšuje efektivnost práce, jeden pracovník může ovládat více strojů 2

3 Technické parametry: počet jehel: 1 šířka dírek: 2-4,6 mm délka dírek: mm výška zdvihu přítlačné patky: 10 mm automatický odstřih nitě detektor přetrhu horní nitě čidlo hlídající zásobu spodní nitě výkyvné odkládací rameno maximální rychlost šití: ot/min 3

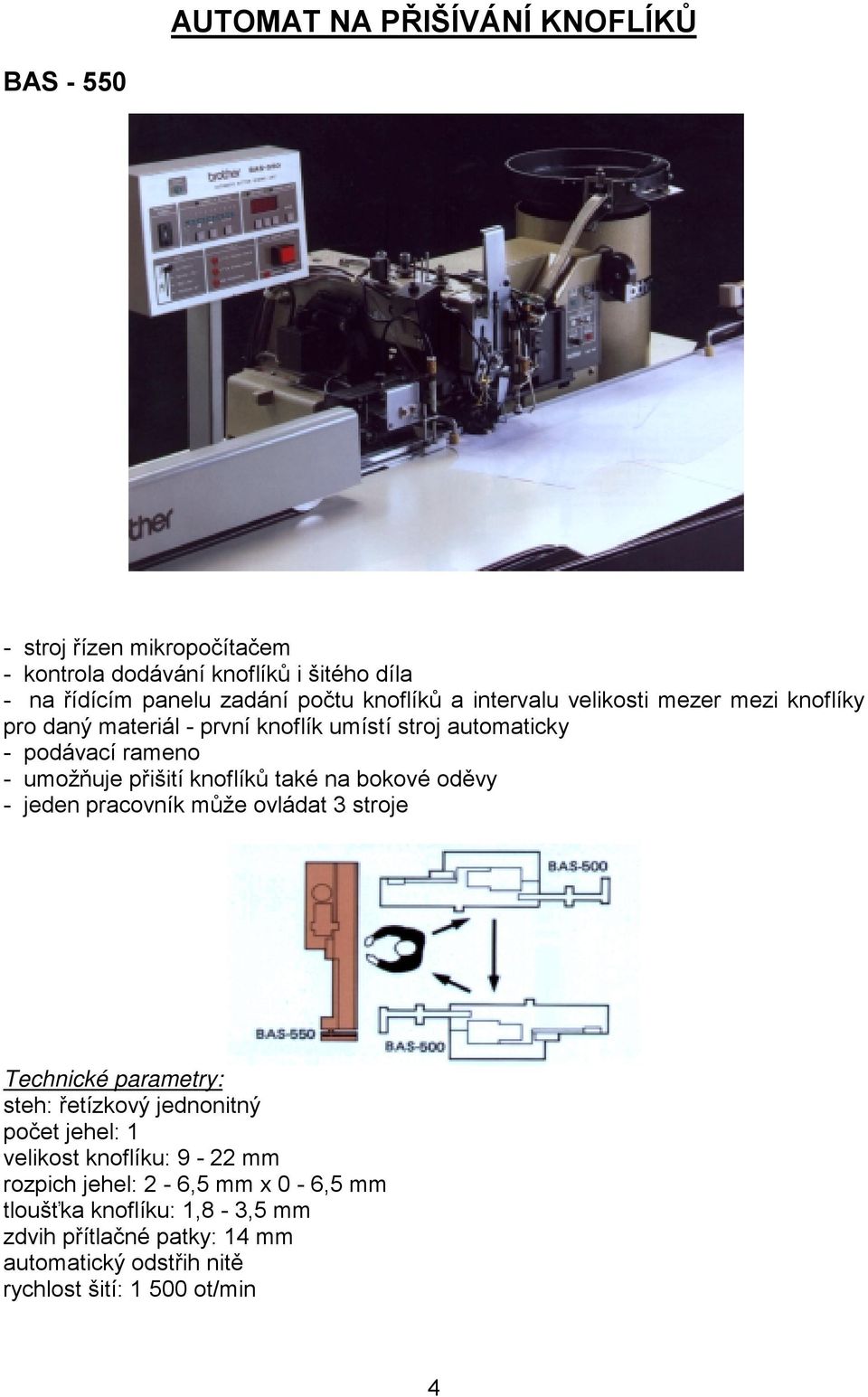

4 AUTOMAT NA PŘIŠÍVÁNÍ KNOFLÍKŮ BAS stroj řízen mikropočítačem - kontrola dodávání knoflíků i šitého díla - na řídícím panelu zadání počtu knoflíků a intervalu velikosti mezer mezi knoflíky pro daný materiál - první knoflík umístí stroj automaticky - podávací rameno - umožňuje přišití knoflíků také na bokové oděvy - jeden pracovník může ovládat 3 stroje Technické parametry: steh: řetízkový jednonitný počet jehel: 1 velikost knoflíku: 9-22 mm rozpich jehel: 2-6,5 mm x 0-6,5 mm tloušťka knoflíku: 1,8-3,5 mm zdvih přítlačné patky: 14 mm automatický odstřih nitě rychlost šití: ot/min 4

5 AUTOMAT NA NAŠÍVÁNÍ NAKLÁDANÝCH KAPES BAS (na trička a košile) - řízen mikropočítačem - plně automatizováno od zakládání kapes až po šití - výměna přítlačné šablony velmi snadná bez potřeby nářadí - bezpečnostní mechanismus, na display se objeví název poruchy a zastaví se stroj - řízeno AC servomotorem BAS 751 (na trička a košile) - umožňuje jednořadé i dvouřadé našití Technické parametry: (pro oba stroje) počet jehel: 1 délka stehu: 0,1-3,3 mm druh šitého materiálu: tenké šicí plocha: 200 x 185 mm automatický odstřih nitě detektor přetrhu horní nit čidlo hlídající zásobu spodní nitě výkyvné odkládací rameno vstup 3,5 disketa maximální rychlost: ot/min 5

6 BAS (na džíny) Technické parametry: počet jehel: 1 délka stehu: 0,1-6 mm maximální šířka stehu: 3,5 mm druh šitého materiálu: silný šicí plocha: 220 x 250 mm automatický odstřih nitě detektor přetrhu horní nitě čidlo hlídající zásobu spodní nitě výkyvné odkládací rameno vstup 3,5 disketa maximální otáčky: ot/min 6

7 AUTOMATY NA ROZEŠÍVÁNÍ PROSTŘIŽENÝCH KAPES BAS vysoká úroveň dvoujehlových hlav - DC servomotor řízen mikropočítačem - jednoduchá údržba a výměna nože - cívka s větším návinem - výkyvný tyčový odkladač 7

8 BAS AUTOMAT NA PŘIŠÍVÁNÍ POUTEK - plně automatický proces od řezání dané délky poutka z nekonečného pásu po jeho našití (hlavně jeansové oděvy) - mechanismus pro složení poutka - podávací jednotka nekonečného pásu poutka - automatické zastavení chodu stroje při přetrhu horní nitě - senzor pro přesné složení a umístění poutka - senzor pro kontrolu délky poutka, minimalizace spotřeby materiálu Technické parametry: počet jehel: 1 délka řady stehů: mm šíře řady stehů: 1-3 mm šíře zhotovovaných poutek: mm délka zhotovovaných poutek: mm tloušťka poutek: 1-3 mm maximální zdvih patky: 19 mm maximální otáčky: ot/min 8

9 ELEKTRONICKÝ ZÁVOROVACÍ STROJ LK 3 - B 430 E - 12 různých druhů uzávěrek, mohou se přeprogramovat Technické parametry: vdélka stehu: 0,1-10 mm šicí plocha: 30 x 10 mm automatický odstřih nití maximální otáčky: ot/min 9

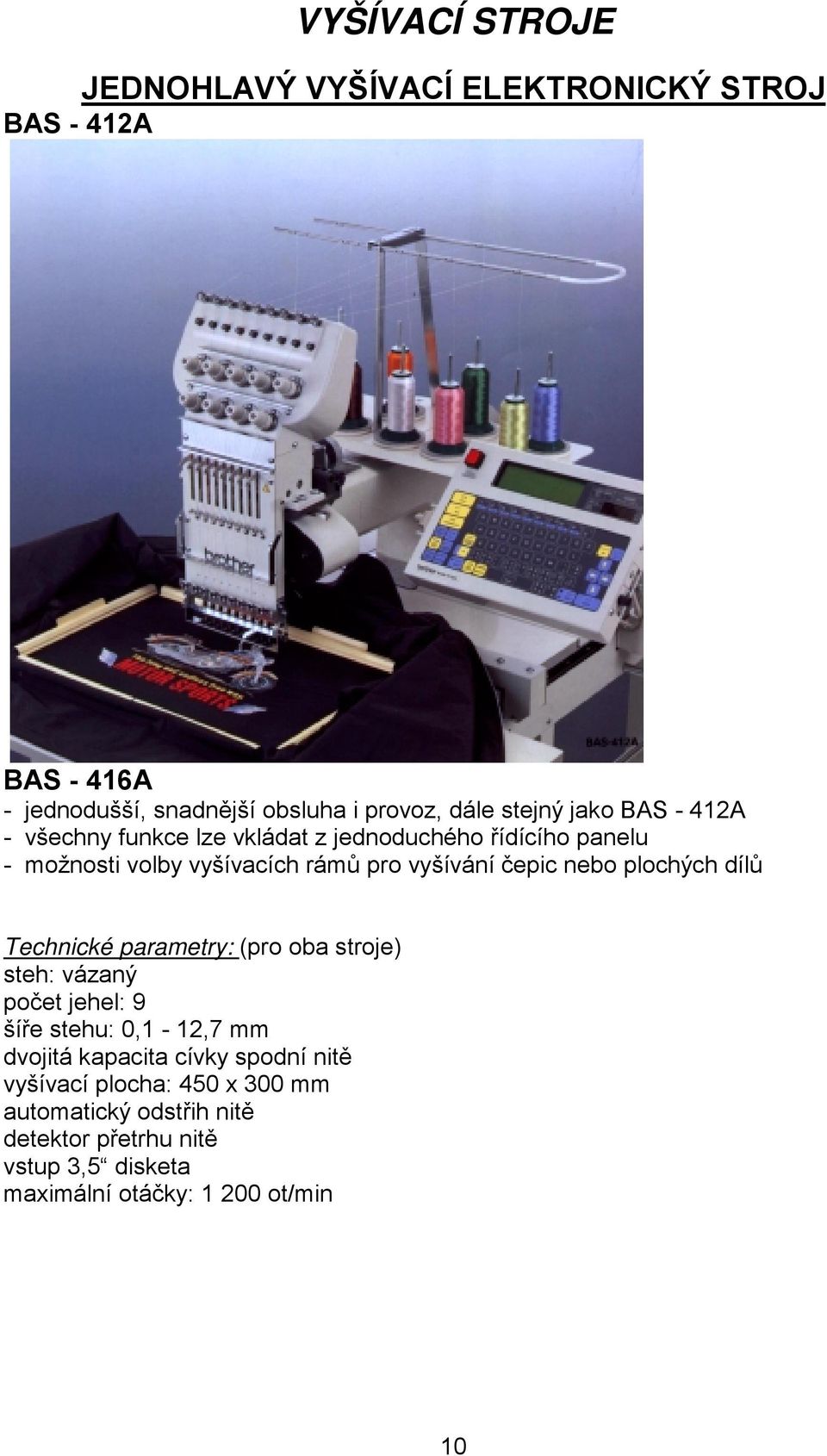

10 VYŠÍVACÍ STROJE JEDNOHLAVÝ VYŠÍVACÍ ELEKTRONICKÝ STROJ BAS - 412A BAS - 416A - jednodušší, snadnější obsluha i provoz, dále stejný jako BAS - 412A - všechny funkce lze vkládat z jednoduchého řídícího panelu - možnosti volby vyšívacích rámů pro vyšívání čepic nebo plochých dílů Technické parametry: (pro oba stroje) počet jehel: 9 šíře stehu: 0,1-12,7 mm dvojitá kapacita cívky spodní nitě vyšívací plocha: 450 x 300 mm automatický odstřih nitě detektor přetrhu nitě vstup 3,5 disketa maximální otáčky: ot/min 10

11 TŘÍHLAVÝ ELEKTRONICKÝ VYŠÍVACÍ STROJ BAS - 423A - maximálně 16 vzorů uloženo v paměti - tichý pracovní chod - funkce rotace, zrcadlení, opakování (až 99 poloh rotace) - počet jehel se mění v závislosti na počtu barev - kontrola vyšívací plochy - obrysy vzoru jsou před začátkem vyšívání přeneseny na díl, pro kontrolu umístění vzoru. Místa, kde vzor vyčnívá z vyšívací plochy jsou ihned indikována na display Technické parametry: počet jehel: 9 šíře stehu: 0,1-12,7 mm dvojitá kapacita cívky spodní nitě druh šitého materiálu: veškeré tloušťky vyšívací plocha: 480 x 300 mm automatický odstřih nitě detektor přetrhu nitě vstup 3,5 disketa maximální otáčky: ot/min 11

12 ŠESTIHLAVÝ ELEKTRONICKÝ VYŠÍVACÍ STROJ BES BC - jeden PC může řídit 4 různé vyšívací jednotky - na všech vyšívacích jednotkách se mohou vyšívat stejné vzory, různé vzory, ale i různé vzory na různě tvarovaných podkladech 12

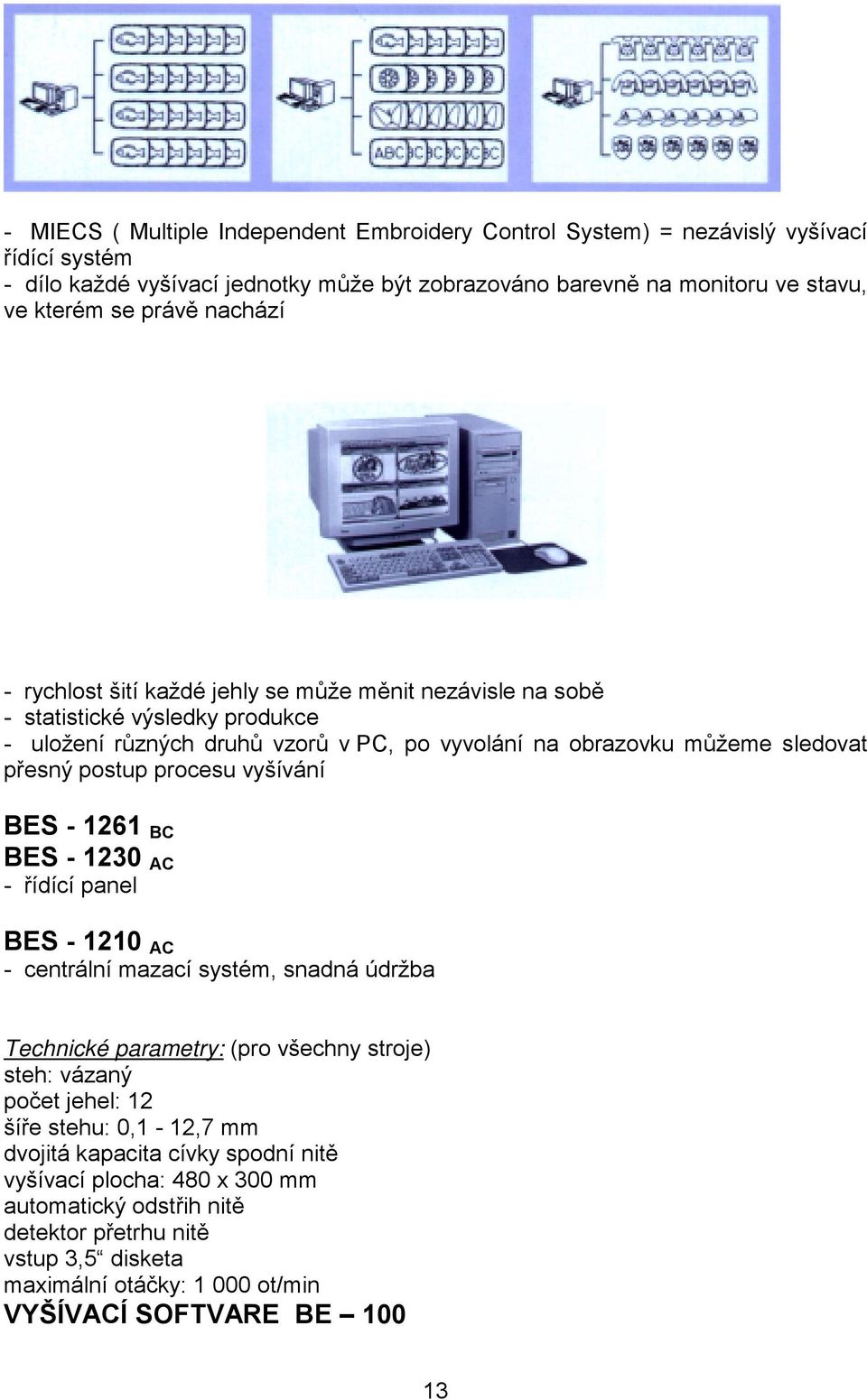

13 - MIECS ( Multiple Independent Embroidery Control System) = nezávislý vyšívací řídící systém - dílo každé vyšívací jednotky může být zobrazováno barevně na monitoru ve stavu, ve kterém se právě nachází - rychlost šití každé jehly se může měnit nezávisle na sobě - statistické výsledky produkce - uložení různých druhů vzorů v PC, po vyvolání na obrazovku můžeme sledovat přesný postup procesu vyšívání BES BC BES AC - řídící panel BES AC - centrální mazací systém, snadná údržba Technické parametry: (pro všechny stroje) počet jehel: 12 šíře stehu: 0,1-12,7 mm dvojitá kapacita cívky spodní nitě vyšívací plocha: 480 x 300 mm automatický odstřih nitě detektor přetrhu nitě vstup 3,5 disketa maximální otáčky: ot/min VYŠÍVACÍ SOFTVARE BE

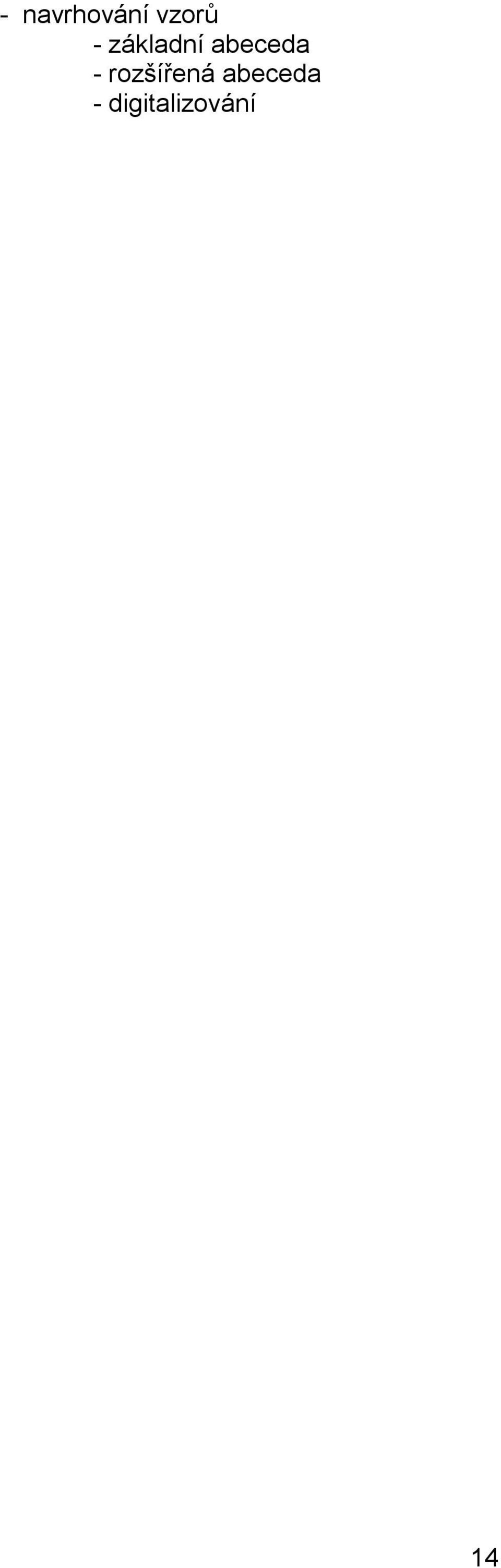

14 - navrhování vzorů - základní abeceda - rozšířená abeceda - digitalizování 14
