Výroba oděvů Spojovací proces 1

Transkript

1 Výroba oděvů Spojovací proces 1 Ing. Katarína Zelová Katedra oděvnictví 1

2 Historie používali špičaté kosti, trny 14. století zhotovena jehla s ouškem, bronz a železo 1755 němec Weisenthal - stroj s jehlu s ouškem uprostřed, steh podobný ručnímu stehu 1790 sestavil Angličan Thomas Saint 1. šicí stroj, který šil řetízkový steh 1800 sestavil němec Baltasar Krems šicí stroj na sešívání čepic s řetízkovým stehem, jehla s ouškem ve špičce roku 1830 Maderberger použil u svého posledního stroje dvě jehly s ouškem ve špičce francouzsky vynálezci šicího stroje Thimonnierovi 1845 američan Elias Howe je označován za vynálezce prvního skutečně použitelného šicího stroje s dvojnitným stehem a člunkem Ing. Katarína Zelová Katedra oděvnictví 2

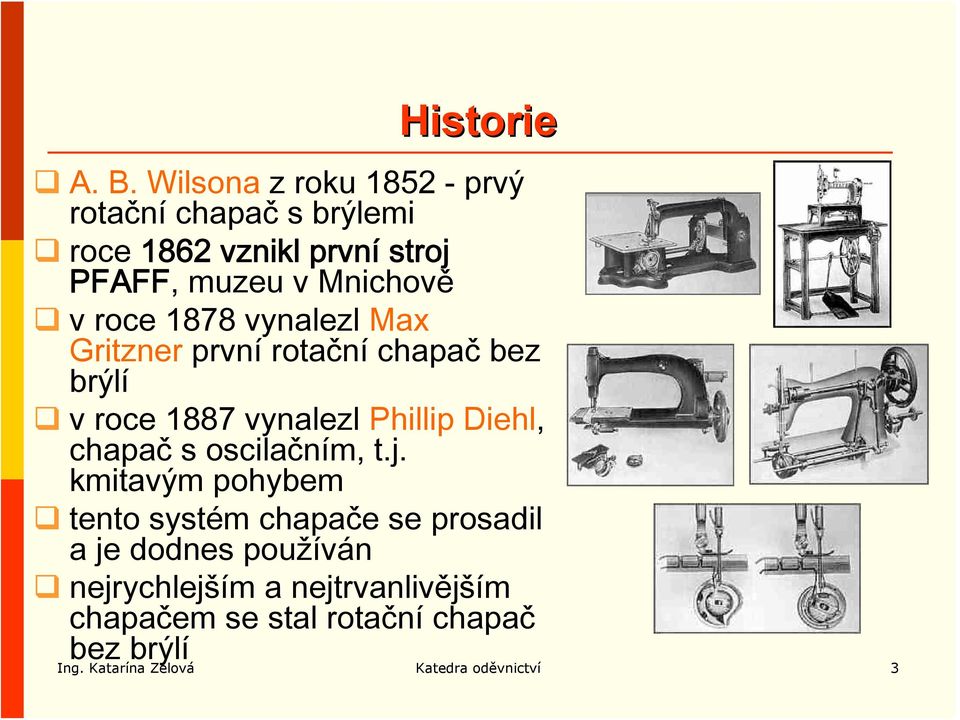

3 Historie A. B. Wilsona z roku prvý rotační chapač s brýlemi roce 1862 vznikl první stroj PFAFF, muzeu v Mnichově v roce 1878 vynalezl Max Gritzner první rotační chapač bez brýlí v roce 1887 vynalezl Phillip Diehl, chapač s oscilačním, t.j. kmitavým pohybem tento systém chapače se prosadil a je dodnes používán nejrychlejším a nejtrvanlivějším chapačem se stal rotační chapač bez brýlí Ing. Katarína Zelová Katedra oděvnictví 3

4 Hlavní výrobní proces technická příprava výroby oddělovací proces spojovací proces tvarovací proces Předvýrobní fáze Výrobní fáze Hlavní výrobní proces dokončovací proces Ing. Katarína Zelová Katedra oděvnictví 4

5 Spojovací proces 1. Přejímka střihových součástí z oddělovacího procesu 2. Vybavování střihových součástí pro pracovní skupiny 3. Podlepování 4. Spojování a montáž 5. Ruční práce 6. Uskladnění výrobků pro tvarovací proces Ing. Katarína Zelová Katedra oděvnictví 5

6 Spojovací proces souhrn technologických a pracovních procesů, při kterých dochází ke spojení dvou a více složek či polotovarů v jeden celek - výrobek Způsoby spojování 1. Ortodoxní (konvenční) 2. Neortodoxní (nekonvenční) šití lepení špendlení svařování nýtování rozebíratelný spoj nerozebíratelný spoj Ing. Katarína Zelová Katedra oděvnictví 6

7 Šicí stroj stroj umožňuje provázáním šicího materiálu šitým materiálem, vytvořit určitý steh a jeho opakováním šev nebo šití konstrukce šicího stroje je podmíněna účelem použití stroje a druhem materiálu, který se má na něm zpracovávat Rozdělení šicích strojů: 1. Podle umístění hlavy šicího stroje na pracovní desce stojanu: a) v postavení bočním většina šicích strojů v průmyslu b) v postavení čelním dírkovací, závorovací Ing. Katarína Zelová Katedra oděvnictví 7

8 Šicí stroj 2. Podle tvaru ramene a základové desky a) ploché 3. Podle zabudování šicího stroje: b) sloupcové c) ramenové a) v úrovni desky stolu b) vyvýšené c) zapuštěné Ing. Katarína Zelová Katedra oděvnictví 8

9 Ruční šití jehla s hrotem na jednom konci a ouškem s navlečenou nití na druhém přes materiál se protáhne celá jehla a i celá zásoba šicí nitě nit prochází dílem, ale jeden její konec zůstává na lícní straně a druhý na rubové straně spojovaného materiálu nit ouško jehly tělo jehly hrot jehly Ing. Katarína Zelová Katedra oděvnictví 9

10 Strojové šití otvorem se protahuje jenom část zásoby vrchní nitě na jedné straně díla jsou oba konce nitě, na druhé smyčka zanechaná jehlou po vytažení z díla smyčka z vrchní nitě je zachycena chapačem/smyčkovačem a použitá pro vytvoření stehu jednou ze základních částí šicího stroje pro vytvoření stehu je jehla spojovaný materiál jehla vrchní nit smyčka/klička z vrchní nitě Ing. Katarína Zelová Katedra oděvnictví 10

11 Strojová šicí jehla návleková strana jehly dlouhá družka, návlek nitě do jehly chapačová strana jehly chapačové vybrání, strana otočená k chapači pata dřík přechodový kužel tělo dlouhá drážka chapačové vybrání ouško hrot Ing. Katarína Zelová Katedra oděvnictví 11 špice

12 Určující rozměry jehly průměr dříku Systém jehly je určen funkční délkou jehly x průměr dříku funkční délka jehly Průměr těla jehly Jemnost jehly je určena průměrem těla jehly 2 způsoby značení jemností: metrické číslo singrovo číslo Délka špice Hrot jehly Ing. Katarína Zelová Katedra oděvnictví 12

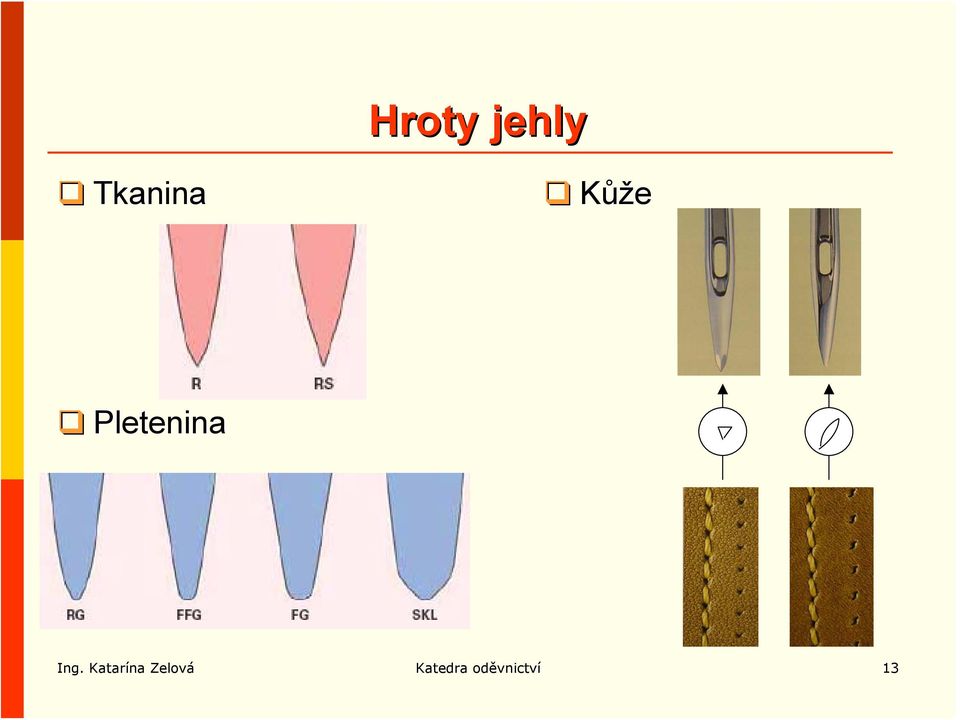

13 Hroty jehly Tkanina Kůže Pletenina Ing. Katarína Zelová Katedra oděvnictví 13

14 Výběr hrotu jehly Jemné pleteniny Jemné interlokové pleteniny, vícehlavové výšivky, příšívání knofliků Jednoduché a žebrované pleteniny, jemné až velmi jemné pleteniny s obsahem elastanu Pleteniny s otevřenou strukturou (tyl) RG FFG FG Jemné tkaniny Vícehlavé výšivky, řetízkový steh, Jemné až velmi jemné tkaniny Osnovní pleteniny a materiály pro spodní prádlo SKL R Vázaný steh, uzávěrky RS Extrémně rovný steh Ing. Katarína Zelová Katedra oděvnictví 14

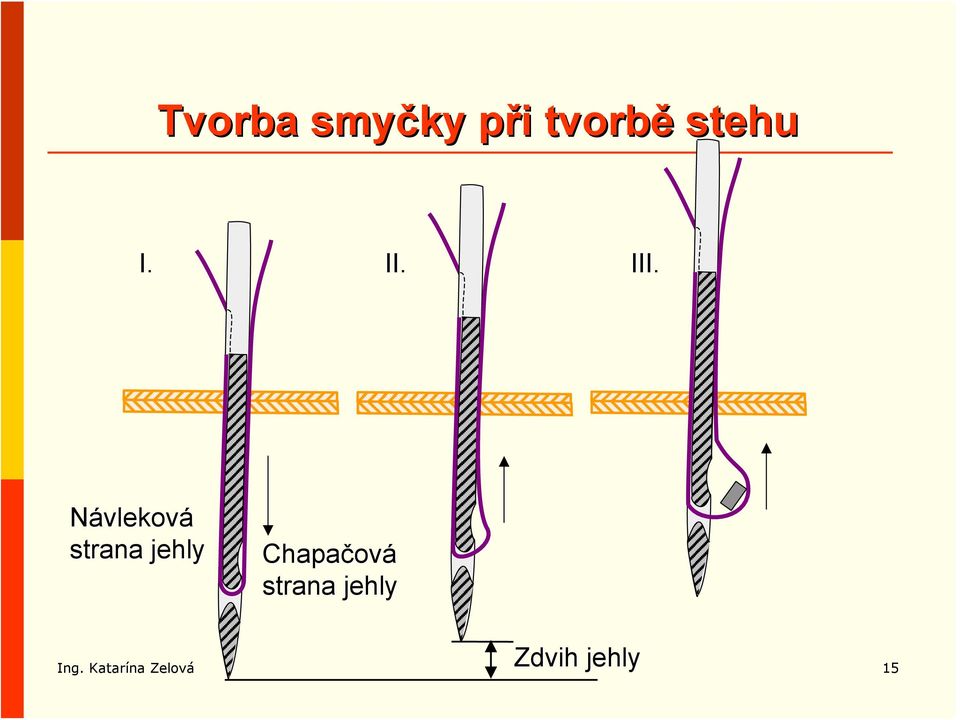

15 Tvorba smyčky při tvorbě stehu I. II. III. Návleková strana jehly Chapačová strana jehly Zdvih jehly Ing. Katarína Zelová Katedra oděvnictví 15

16 Princip tvorby smyčky na návlekové straně působí na nit mnohem menší třecí síly než na straně chapačové, proto je nit na návlekové straně jehly, tedy v drážce, méně bržděna než na straně chapačové, kde je mimo drážku výsledkem působících sil je, že se z Řez B-B původně téměř souměrné smyčky vytváří nesouměrná smyčka s převahou na chapačové straně jehly takto vytvořenou smyčku je možno snadno zachytit a uchopit hrotem chapače nebo smyčkovače a zpracovat ji při tvoření stehu návleková strana Řez A-A osa smyčky pohyb jehly z dolní úvrati T 1 Ing. Katarína Zelová Katedra oděvnictví 16 B p 1 T 1 p 1 p T 2 T 2 chapačová strana p 2 B T 1 << T 2

17 Stehy Steh provázání nití určitým způsobem podle druhu šicího stroje, od jednoho vpichu jehly ke druhému 1. Ruční stehy jehla prochází materiálem z jedné strany na druhou s celou zásobou nitě 2. Řetízkové stehy jednonitný řetízkový předcházející smyčka je zachycena následující smyčkou téže nitě dvou a vícenitný řetízkový předcházející smyčka je zachycena následující smyčkou jiné nitě 3. Vázané stehy smyčka z vrchní nitě je přesmyknuta přes pouzdro s cívkou se spodní nití Ing. Katarína Zelová Katedra oděvnictví 17

18 Stehy podle ISO 4915 Třída 100 Třída 200 jednonitné řetízkové stehy ruční stehy Třída 300 Třída 400 Třída 500 dvou a vícenitné vázané stehy dvou a vícenitné řetízkové stehy obnitkovací stehy 1 Třída 600 krycí stehy z a 1 2 Ing. Katarína Zelová Katedra oděvnictví 18 a

19 Třída 100 jednonitné řetízkové stehy steh je tvořen strojově jednou nebo několika jehelnímivrchními nitěmi bez použití spodní nitě smyčka z vrchní nitě je zachyceny smyčkovačem následující smyčkou téže nitě 1 Třída a.) b.) Třída 109 Ing. Katarína Zelová Katedra oděvnictví 19

20 Třída 200 ruční stehy steh je tvořen ručně jednou nebo několika nitěmi navlečenými v ruční jehle každá nit prochází šitým materiálem Řez textilií LS LS Třída 201 Třída 209 Ing. Katarína Zelová Katedra oděvnictví 20

21 Třída 300 dvou a vícenitné vázané stehy steh je tvořen strojově dvěma nebo více vrchními (jehelními) nitěmi a s jednou spodní nití vzájemné provázání obou nití je uprostřed spojovaného materiálu provázání nití je realizováno prostřednictvím ústrojím zachycení smyčky - chapačem 1- vrchní nit a - spodní nit Třída 301 Ing. Katarína Zelová Katedra oděvnictví 21

22 Třída 400 dvou a vícenitné řetízkové stehy steh je tvořen strojově dvěma nebo více vrchními (jehelními) nitěmi a s jednou spodní nití provázání stehu je prostřednictvím ustrojím zachycení smyčky smyčkovače (kličkaře) smyčka (klička) z vrchní nitě je provázaná na rubní straně materiálu smyčkou spodní nitě ze smyčkovače na spodní straně se vytvoří dvojitý řetízek Třída 401 Třída 402 Ing. Katarína Zelová Katedra oděvnictví 22

23 Třída 500 obnitkovací stehy steh je tvořen strojově a patří mezi řetízkové stehy alespoň jedna ze skupiny nití je vedena kolem okraje šitého materiálu její smyčka je zajištěna bud předchozí smyčkou téže nitě (u jednonitného obnitkovacího), nebo smyčkou jiné nitě (u dvou a vícenitných obnitkovacích stehů) Třída 503 a Třída 504 b a Třída 505 a b Ing. Katarína Zelová Katedra oděvnictví 23

24 Třída 600 krycí stehy je vicenitný řetízkový steh, tvořený na dvou a vícejehlových šicích strojích charakteristickým znakem je že po lícní a rubové straně má vedenou krycí nit oboustranně krycí steh z 1 2 a Ing. Katarína Zelová Katedra oděvnictví 24

25 Vlastnosti vázaných stehů (300) tvořeny 2 a více nitěmi (konečných i nekonečných nití) provazování nití uprostřed díla vzhled stejný z lícení i z rubu pevnost spoje obtížná páratelnost nižší spotřeba nití možnost ukončení stehové řady proti vypáraní (uzašití) malá tažnost omezená zásoba spodní nitě LS RS Ing. Katarína Zelová Katedra oděvnictví 25

26 Vlastnosti řetízkových stehů (100, 400, 500, 600) nekonečná zásoba spodní a vrchní nitě (nekonečné nitě) do vytvořené kličky je zanesena klička následující nebo jiné kličky dobrá krycí schopnost řezaného okraje (netřepení okrajů, zajišťuje páraní oček u pletenin) vysoká tažnost neumožňuje ukončení stehové řady zvýšená paralelnost při poškození stehu z 1 větší spotřeba nití 2 a 1 a Ing. Katarína Zelová Katedra oděvnictví 26

27 Švy spojení dvou a více dílů oděvních materiálů šitím, lepením, svařováním, aj. Číslo třídy dle ISO Označení jednotlivých tříd X. XX. XX Způsob položení šitého materiálu na sebe Způsob šití Ing. Katarína Zelová Katedra oděvnictví 27

28 Švy podle ISO hřbetové přeplátované lemovací dotykové ozdobné obrubovací začišťovací zajišťovací Ing. Katarína Zelová Katedra oděvnictví 28

29 Ukázka švů u trika 1,3,4,5 Ing. Katarína Zelová Katedra oděvnictví 29 2, 6.

30 Další ukázky švů Ing. Katarína Zelová Katedra oděvnictví 30

31 Švy u dámské halenky Ing. Katarína Zelová Katedra oděvnictví 31

32 Švy u kalhot Ing. Katarína Zelová Katedra oděvnictví 32

33 Mechanizmy šicího stroje Ing. Katarína Zelová Katedra oděvnictví 33

34 Stehotvorná ústrojí 1. Aktivní stehotvorná ústrojí Ústrojí pohybu jehly Ústrojí podávání, napínání a vedení šicího materiálu(nitě) Ústrojí zachycení smyčky Ústrojí podávání šitého materiálu(sešívané textilie) 2. Pasivní stehotvorná ústrojí Přítlačné ústrojí Stehová deska Ing. Katarína Zelová Katedra oděvnictví 34

35 Mechanizmy šicího stroje s vázaným stehem třídy 300 2a. Ústrojí podávaní šicí nitě (niťový mechanizmus) 2c. Ústrojí vedení šicí nitě 2b. Ústrojí napínání vrchní šicí nitě 1. Ústrojí pohybu jehly 5. Přítlačné ústrojí 6. Stehová deska 4. Ústrojí podávání šitého materiálu 3. Ústrojí zachycení smyčky Ing. Katarína Zelová Katedra oděvnictví 35

36 Ústrojí pohybu jehly zajišťuje pohyb jehly, aby při průchodu jehly šitým materiálem došlo k propíchnutí šitého materiálu a protažení vrchního šicího materiálu šitým materiálem Klikový mechanizmu - přímočarý vratný pohybu jehelní tyče Vačkový mechanizmus různý tvar vačky - výkyvný pohyb různé stehy domácí ŠS Ing. Katarína Zelová Katedra oděvnictví 36

37 2. Ústrojí podávání, napínání a vedení šicího materiálu (šicí nitě) 1. Nitový mechanizmus - úkolem je uvolnit a podat potřebnou délku vrchní nitě, podat nit jehle a chapači,, svléknout vrchní nit z chapače a utáhnout vytvořený steh 2. Napínací mechanizmy vrchní nitě - správné napnutí procházející nitě, brzdí vrchní nit Rozdělení dle druhu zařízení: Kotoučové napínací ústrojí - u šicích strojů s řetízkovým stehem Diskové napínací ústrojí Diskové napínací ústrojí u klasických šicích strojů ch strojů s vázaný stehem ný stehem ý stehem Ing. Katarína Zelová Katedra oděvnictví 37

38 Kotoučové napínací ústrojí u šicích strojů s řetízkovým stehem Diskové napínací ústrojí u klasických šicích strojů s vázaný stehem Ing. Katarína Zelová Katedra oděvnictví 38

39 2. Ústrojí podávání, napínání a vedení šicího materiálu (šicí nitě) 3. Vedení vrchní nitě pomocí drátěných a kolíkových vodičů, které slouží k vedení nitě, zabraňují vytváření nežádoucích smyček a umožňují změnu směru ve vedení šicí nitě Ing. Katarína Zelová Katedra oděvnictví 39

40 3. Ústrojí zachycení smyčky pro zachycení smyčky/kličky u vázaného stehu se používají člunky(dříve), dnes - chapač Ing. Katarína Zelová Katedra oděvnictví 40

41 Chapač Dělení podle osy otáčen ení: horizontáln lní rotační kývavý Rotační horizontální chapač Kývavý horizontální chapač vertikáln lní Ing. Katarína Zelová Katedra oděvnictví 41

42 4. Ústrojí podávání šitého materiálu spodní podávání vrchní podávání jehelní podávání diferenciální podávání ruční podávání,, kombinované,, speciáln lní,, přídavnp davné transportní zařízen zení Ing. Katarína Zelová Katedra oděvnictví 42

43 Spodní zoubkové podávání nejpoužívan vanější podávání šitý materiál l je podáván n zoubky, které vystupují nad stehovou desku v okamihu kdy jehla opouští materiál l a jde směrem vzhůru samotný pohyb zoubků má 4 fáze: 1. zvedání zoubků 2. posun materiálu 3. klesání zoubků 4. návrat zoubků do původnp vodní polohy Ing. Katarína Zelová Katedra oděvnictví 43

44 Jehelní podávání jehla zapíchnutá v šitém materiálu se posouvá souběžně se spodním zoubkovým podáváním pro tento způsob podávání musí být tvarově přizpůsobena i patka pouze v kombinaci s jiným podáváním nikoli samostatně použití pro zpracování kluzkých materiálů jako je například balónové hedvábí nebo materiály, které se těžko podávají Ing. Katarína Zelová Katedra oděvnictví 44

45 Diferenciální podávání použit ití dvou podavačů uložen ených za sebou vzájemné pohyby podavačů jsou časově shodné,, ale je zda možnost délkovd lkového posunu nastavením m jiných délkovd lkových posunů lze dosáhnout žádoucího řasení materiálu použití pro pružné materiály zkvalitněné podávání řasení materiálu vytažení materiálu Ing. Katarína Zelová Katedra oděvnictví 45

46 Šicí stroje se stehem řetízkovým mezi řetízkové stehy řadíme stehy třídy 100, 400, 500, 600 ústrojí zachycení smyčky(kličky) smyčkovač (kličkař( kličkař) vedení spodní nitě totožné s vedením pro horní nit Dvounitný řetízkový steh Obnitkovací steh Krycí steh Ing. Katarína Zelová Katedra oděvnictví 46

47 Ustrojí zachycení smyčky steh je tvořen dvěma nebo více nitěmi vrchními (jehelními) a s jednou spodní nití ústrojí zachycení smyčky - smyčkovač (kličkař) vede spodní nit pohyb v prostoru 1 zachycení smyčky, 2 výkyv dopředu, 3 pohyb před jehlou, 4 návrat do výchozí polohy smyčka jehelní nitě je provázána na spodní straně smyčkou spodní nitě ze smyčkovače, čímž se na spodní straně šitého materiálu vytvoří dvojitě provázaný řetízek (provázání nití na rubní straně) Ing. Katarína Zelová Katedra oděvnictví Třída Třída Třída 406 a

48 Rozdělení smyčkovačů (kličkařů( kličkařů) vidlicový smyčkovač (kličkař( kličkař) kývavý vedený smyčkovač (kličkař( kličkař) Dvounitný obnitkovací steh Třínitný obnitkovací steh Ing. Katarína Zelová Katedra oděvnictví 48

49 Obnitkovací šicí stroj obnitkovací steh třídy 500 začištění okrajů materiálu proti třepení(504 sešití pletenin, elastických materiálů(514 zajišťovacím stehem) (504-třínitný obnit.. steh) (514-čtyřnitný obnit.. steh, se LS RS LS RS Třída 504 Třída 514 Ing. Katarína Zelová Katedra oděvnictví 49

50 Šicí stroj s krycím stehem vedení spodní nitě stejné jako u vrchní nitě smyčkovač vrchní krycí nit v zakladači jehly navzájem na výšku posunuty z 1 2 a Třída 602 Ing. Katarína Zelová Katedra oděvnictví 50

51 Spodem krycí steh LS Třída RS a 2 vrchní nitě (vedené v jehlách) 1 spodní nit ( vedená ve smyčkovači pod stehovou deskou Ing. Katarína Zelová Katedra oděvnictví 51

52 z 1 2 Spodem a vrchem krycí steh a Třída 602 LS RS 2, 3 vrchní nitě LS (vedené v jehlách) 1 krycí nit (vedená v zakladači, zachycená smyčkovačem RS nad stehovou deskou) 1 spodní nit (vedená v smyčkovači pod stehovou deskou Ing. Katarína Zelová Katedra oděvnictví 52

53 Nekonvenční metody spojování nové způsoby spojování vhodně doplňují spojování šitím, nenahrazují ho Lepení spojování pomocí adheziv (lepidel), materiál libovolného složení, za tepla i za studena, nerozebíratelný spoj Svařování spojení termoplastických materiálů (alespoň 60 % termoplastických vláken, působením tepla a tlaku, vzniká svařený spoj - nerozebíratelný folie, polypropylén, polyetylén, PVC Nýtování nerozebíratelný bodový spoj za pomoci nýtů Ing. Katarína Zelová Katedra oděvnictví 53

54 Svařování horkým klínem Ing. Katarína Zelová Katedra oděvnictví 54

55 Svařovačka podlepení švů Ing. Katarína Zelová Katedra oděvnictví 55

56 Ultrazvukové svařování Ing. Katarína Zelová Katedra oděvnictví 56

57 Shrnutí 1. Spojovací proces, charakteristika, způsoby spojování. 2. Rozdíl mezi ručním a strojovým šitím. 3. Strojní šicí jehla a její určující rozměry. 4. Princip tvorby smyčky/kličky při tvorbě stehu. 5. Stehy: druhy, rozdělení,vlastnosti. 6. Švy: druhy, rozdělení vlastnosti. 7. Mechanizmy šicího stroje: JM, UZS, NM, PM, VP. 8. Rozdíl mezi strojem s řetízkovým a vázaným stehem. 9. Rozdíl mezi stroji se stehem třídy 400 a Nekonvenční způsoby spojování. Ing. Katarína Zelová Katedra oděvnictví 57

58 Literatura ZOUHAROVÁ, J., Výroba oděvů I, II, Liberec, TUL 2004 HASS, V., Oděvní stroje a zařízení I, II, Praha Informatorium 2000 Prospekty firem Ing. Katarína Zelová Katedra oděvnictví 58
