1 KS-RUS Holding REGÁLOVÝ SYSTÉM

2 Obsah Řada SK Obrysové rozměry 3 Délky regálových stěn (modulů) 3 Stanovení počtu zadních panelů 4 Výpočet délky rohových regálů 5 Možnosti instalace konzoly 6 Řezy základní rozměry stojin 6 Barva nátěru soklových panelů 6 Maximální přípustné zatížení regálů ( nosnost ) 7 Základní prvky regálu SK100 9 Základní prvky koutového regálu SKU 12 Základní prvky rohového regálu SKUN 14 Základní prvky středového oboustranného regálu SKD 16 Doplňkové prvky středového oboustranného regálu SKD 18 Základní prvky čelního regálu SKT 19 Prosklená vitrína VIST s posuvnými dveřmi 22 Prosklená vitrína SK s otevíracími dveřmi 23 Prosklená vitrína koutová SKU Prosklená vitrína rohová SKUN Prosklená vitrína SK s posunovacími dveřmi 26 Doplňkové prvky regálů řady SK 27 Řada SM Obrysové rozměry 28 Délky regálových stěny (modulů) 28 Stanovení počtu zadních panelů 29 Výpočet délky rohových regálů 30 Možnosti instalace konzoly 31 Řezy základní rozměry stojin 31 Barva nátěru soklových panelů 31 Maximální přípustné zatížení regálů (nosnost) 32 Maximální přípustné zatížení polic (nosnost) 34 Základní prvky regálu SM Základní prvky koutového regálu SMU 38 Základní prvky rohového regálu SMUN 40 Základní prvky rohového regálu SMUN s oválnými policemi 42 Základní prvky středového oboustranného regálu SMD 44 Základní prvky regálu SM s přední stojinou 46 Základní prvky středového oboustranného regálu s přední stojinou 48 Základní prvky čelního regálu SMT 49 Základní prvky čelního regálu SMTO s oválnými policemi 52 Základní prvky středového oboustranného regálu s čelem bez bočnic 54 Doplňkové prvky regálů řady SM 56 1

3 Doplňkové prvky regálů řady SK, SM 58 Schéma montáže regálů řady SK 72 Schéma montáže regálů řady SM 73 Řada SMS Základní prvky skladových regálu SMS2 a SMS3 74 Základní prvky skladových regálu SMS4 a SMS5 76 Maximální přípustné zatížení regálů (nosnost) 78 2

4 Řada SK Obrysové rozměry *Výroba na objednávku Délky regálových stěn (modulů) 3

5 Řada SK Stanovení počtu zadních panelů (480) a římsových (soklových) panelů (160) *Výroba na objednávku Stanovení počtu děrovaných zadních panelů (320) a římsových (soklových) panelů (160) *Výroba na objednávku 4

6 Řada SK Výpočet délky rohových regálů Koutový regál (rohový regál vnitřní) SKU SKU Rohový regál (rohový regál vnější) SKUN SKUN 5

7 Řada SK Možnosti instalace konzole Úhel sklonu Minimální krok instalace (výška přestavitelnosti polic) Řezy základní rozměry stojin Barva nátěru římsových (soklových) panelů RAL 9016* bílá polomatová * RAL 1021 žlutá RAL 3000 červená RAL 5017 modrá RAL 6016 zelená * základní barva 6

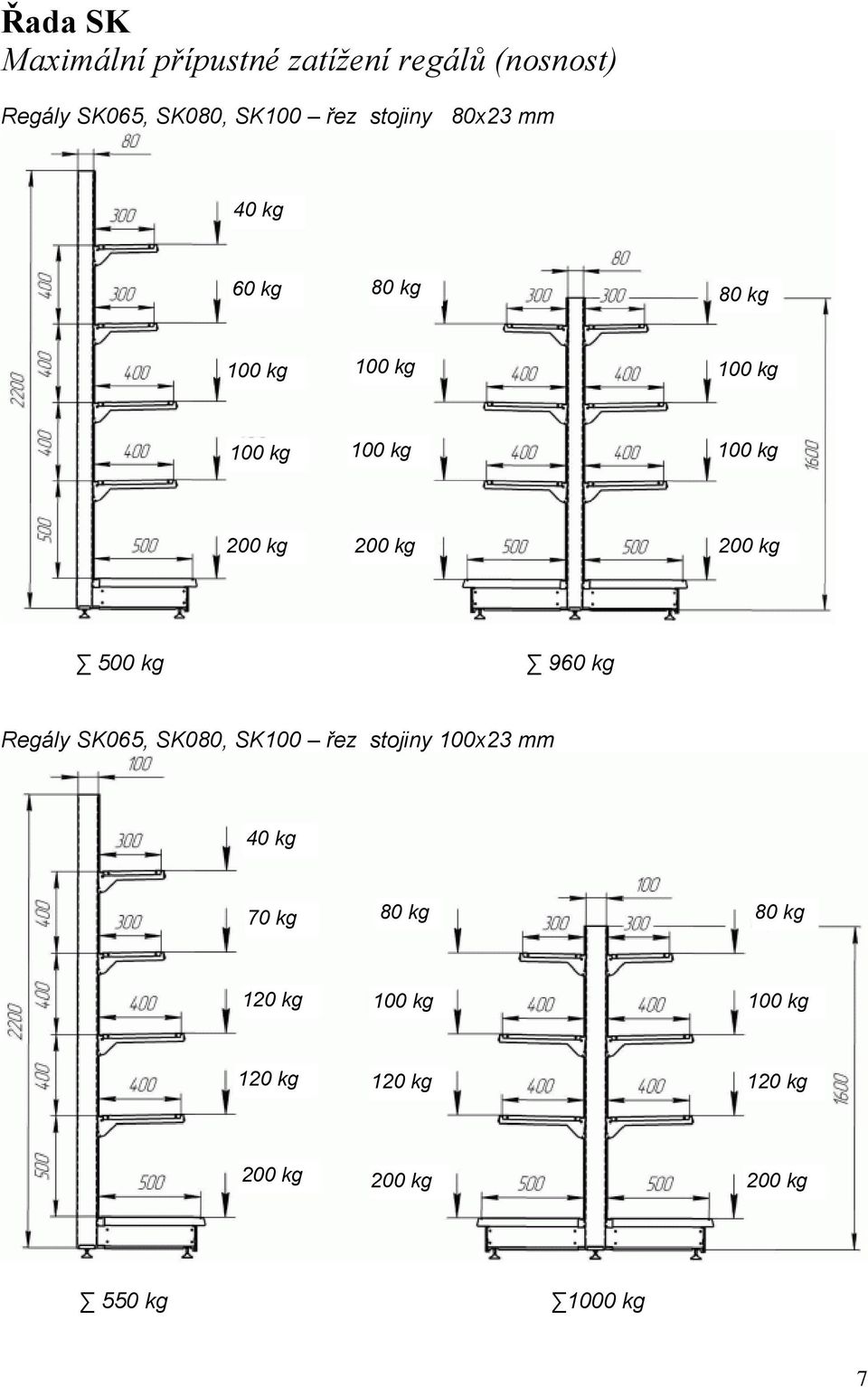

8 Řada SK Maximální přípustné zatížení regálů (nosnost) Regály SK065, SK080, SK100 řez stojiny 80x23 mm 40 kg 60 kg 80 kg 80 kg 100 kg 100 kg 100 kg 100 kg 100 kg 100 kg 200 kg 200 kg 200 kg 500 kg 960 kg Regály SK065, SK080, SK100 řez stojiny 100x23 mm 40 kg 70 kg 80 kg 80 kg 120 kg 100 kg 100 kg 120 kg 120 kg 120 kg 200 kg 200 kg 200 kg 550 kg 1000 kg 7

9 Řada SK Regály SK125, SK132 řez stojiny 80x23 mm a 100x23 mm 40 kg 60 kg 80 kg 80 kg 100 kg 100 kg 100 kg 100 kg 100 kg 100 kg 150 kg 150 kg 150 kg 450 kg 860 kg Rozložení zátěže na polici správně nesprávně Při zatěžování jiných variant regálů (například, při použití polic jiné hloubky) celková nosnost nesmí převýšit uvedené výše hodnoty. Uvedené přípustné zatížení je statické. Dynamické zatížení (údery, nárazy, otřesy) jak ze strany, tak ze shora po podpěrám a policím (a to i při umisťování zátěže - nákladu) není přípustné. 8

10 Řada SK Základní prvky regálu SK100 Pol. Název a kód 1 Stojina 80 SK Zadní panel SK Zadní panel horní SM Police 300 SM SB Police 400 SM SB Police 500 SM SB 5 Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB 9

11 Řada SK 1 Stojina Stojina 80 Hx 80x2200 SK x1400* SK * 80x1600 SK x1700* SK * 80x1900* SK * 80x2100* SK * 80x2400 SK x2500* SK * 80x2700* SK * 80x2900* SK * * Výroba na objednávku 2 Zadní panel Hx 650 SK SK SK SK SK L 3 Zadní panel horní L Hx 650 SM SM SM SM SM

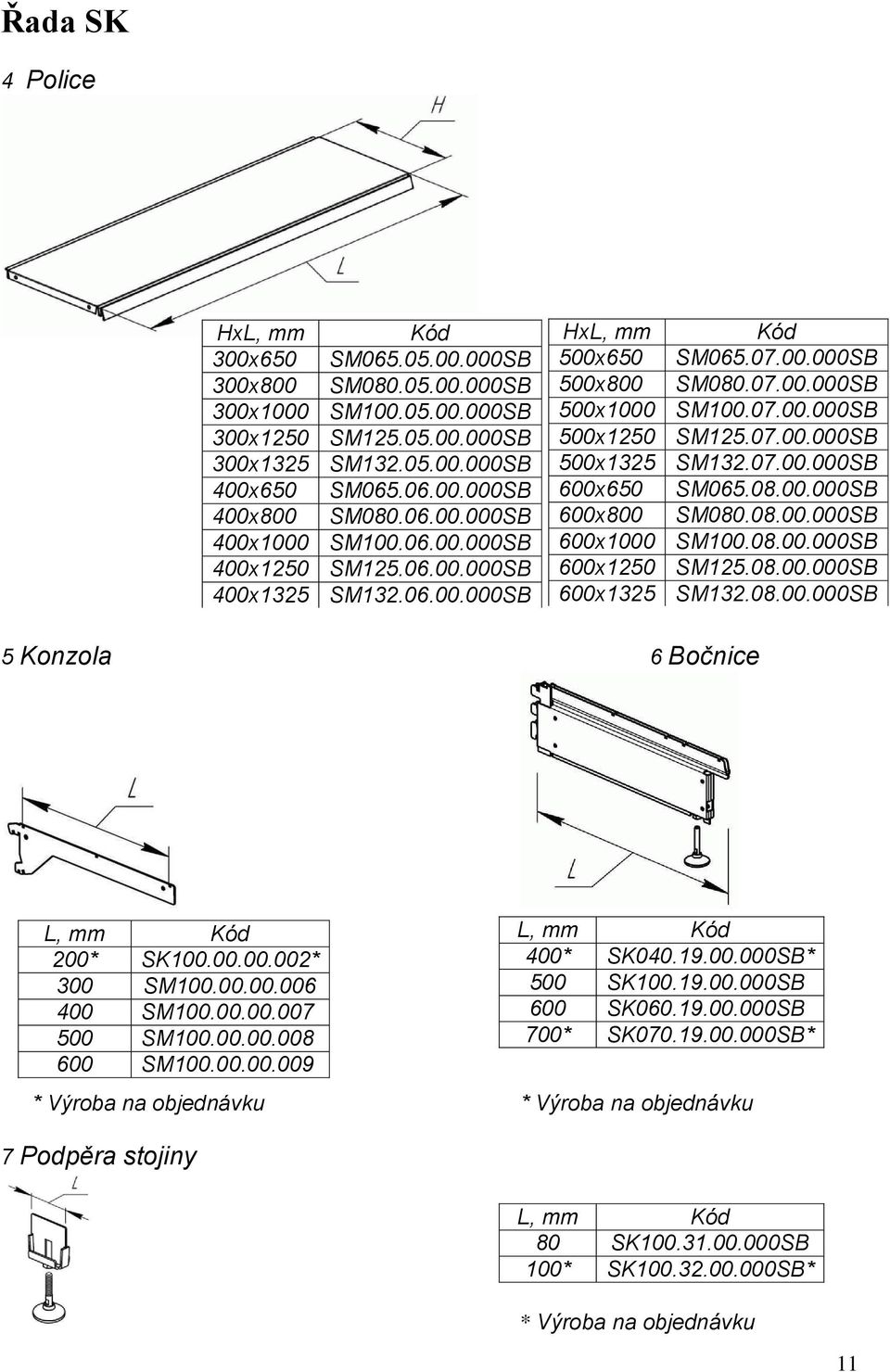

12 Řada SK 4 Police Hx 300x650 SM SB 300x800 SM SB 300x1000 SM SB 300x1250 SM SB 300x1325 SM SB 400x650 SM SB 400x800 SM SB 400x1000 SM SB 400x1250 SM SB 400x1325 SM SB Hx 500x650 SM SB 500x800 SM SB 500x1000 SM SB 500x1250 SM SB 500x1325 SM SB 600x650 SM SB 600x800 SM SB 600x1000 SM SB 600x1250 SM SB 600x1325 SM SB 5 Konzola 6 Bočnice 200* SK * 300 SM SM SM SM * Výroba na objednávku * Výroba na objednávku 7 Podpěra stojiny 400* SK SB* 500 SK SB 600 SK SB 700* SK SB* 80 SK SB 100* SK SB* * Výroba na objednávku 11

13 Řada SK Základní prvky koutového regálu SKU Název a kód 1 Stojina 80 SK Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB 8 Zadní panel SMU Zadní panel horní SMU Panel dolní (sokl) SKU Rohová police 300 SKU Rohová police 400 SKU Rohová police 500 SKU

14 Řada SK 8 Zadní panel SMU Zadní panel horní SMU Panel dolní Poznámka 275 SKU Pro bočnici SKU Pro bočnici Rohová police 200* SKU * 300 SKU SKU SKU SKU * Výroba na objednávku 13

15 Řada SK Základní prvky rohového regálu SKUN Název a kód 1 Stojina 80 SK Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB 12 Zadní panel SMUN Zadní panel horní SMUN Panel dolní (sokl) SKUN Rohová police 300 SKUN Rohová police 400 SKUN Rohová police 500 SKUN

16 Řada SK 12 Zadní panel SMUN Zadní panel horní SMUN Panel dolní Poznámka 874 SKUN Pro bočnici SKUN Pro bočnici Rohová police 200* SKUN * 300 SKUN SKUN SKUN SKUN * Výroba na objednávku 15

17 Řada SK Základní prvky středového oboustranného regálu SKD Název a kód 1 Stojina 80 SK Zadní panel SK Police 300 SM SB Police 400 SM SB Police 500 SM SB 5 Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB 16 Krycí lišta SKD

18 Řada SK 16 Krycí lišta (pro prostřední sekce regálů) Hx Pro stojiny řezu, mm 98x650 SKD x23 98x800 SKD x23 98x1000 SKD x23 98x1250 SKD x23 98x1325 SKD x23 118x650* SKD * 100x23 118x800* SKD * 100x23 118x1000* SKD * 100x23 118x1250* SKD * 100x23 118x1325* SKD * 100x23 * Výroba na objednávku Krycí lišta (pro krajní sekce regálů) H Hx Pro stojiny řezu, mm 98x650 SKD x23 98x800 SKD x23 98x1000 SKD x23 98x1250 SKD x23 98x1325 SKD x23 118x650* SKD * 100x23 118x800* SKD * 100x23 118x1000* SKD * 100x23 118x1250* SKD * 100x23 118x1325* SKD * 100x23 * Výroba na objednávku 17

19 Řada SK Doplňkové prvky středového oboustranného regálu SKD Panel čelní děrovaný Pro stojiny 1495 SKD SB SK SKD SB SK

20 Řada SK Základní prvky čelného regálu SKT (pro řadu SK řez stojiny 80x23 mm a pro řadu SM řez stojiny 80x40 mm) Název a kód 6 Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB nebo SM SB* 17 Stojina 80 SK nebo SM * 18 Bočnice SKT SKT SB 19 Police čelní 300 SKT SB Police čelní 400 SKT SB 20 Pódium 500 SKT SB 21 Konzola levá 300 SKT SB Konzola levá 400 SKT SB 22 Konzola pravá 300 SKT SB Konzola pravá 400 SKT SB 23 Panel dolní (sokl) SKT Panel dolní boční SKT *Podpěra stojiny SM SB se používá společně se stojinou SM

21 Řada SK 17 Stojina (2 varianty) L, Kód mm 2200 SK * SK * 1600 SK * SK * 1900* SK * 2100* SK * 2400 SK L, Kód mm 2200 SM * SM * 1600 SM * SM * 1900* SM * 2100* SM * 2400 SM *Výroba na objednávku * Výroba na objednávku 18 Bočnice SKT 500 SKT SB 600 SKT SB 19 Police čelní 300 SKT SB 400 SKT SB 500 SKT SB 20 Pódium 500 SKT SB 600 SKT SB 20

22 Řada SK 21 Konzola levá 300 SKT SB 400 SKT SB 500 SKT SB 22 Konzola pravá 300 SKT SB 400 SKT SB 500 SKT SB 23 Panel dolní L, Kód Poznámka mm 730 SKT Pro bočnici SKT Pro bočnici Panel dolní boční Poznámka 458 SKT Pro bočnici SKT Pro bočnici

23 Řada SK Prosklená vitrína VIST s posunovacími dveřmi (základem je regál SK080) * Název a kód 1 Panel děrovaný SK Stojina 80 SK Římsa (sokl) SM Bočnice 400 SK SB 5 Podpěra stojiny 80 SK SB 6 Police 400 SM SB 7 Podstavec VZ SB 8 Stěna boční VIST Police VIST Zrcadlo VIST Stříška VIST Dveře(sklo) VIST Kování VIST F *Na přání zákazníka Množ * 1 2* 1 22

24 Řada SK Prosklená vitrína SK s otevíracími dveřmi (základem je regál SK100) Název a kód Množ Poznámky: 1. Při instalaci do řady na prostřední stojinu se neumisťuje lišta (pol.18), panel boční dekorativní (pol.19), boční sklo (pol.22), upevňují se dvě světla (pol.23 a 24) 2. Dole je možné instalovat panel římsový perforovaný SM nebo panel římsový reklamní SK SB s osvětlením. 1 Stojina 80 SK Zadní panel SK Římsa (sokl) SM Konzola 400 SM Police 400 SM SB 6 Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB 8 Stojina levá SK SB 9 Stojina prostřední SK SB 10 Stojina pravá SK SB 11 Příčník SK SB 12 Římsa reklamní SK SB 13 Spojka spodní SK SB 14 Spojka prostřední SK SB 15 Stříška SK Konzola římsy SK Držák lampy římsy SK Lišta SK Panel boční dekorativní SK Dveře horní (sklo) 2 SK Dveře dolní (sklo) 2 SK Boční sklo 2 SK Zářivka 1 LPB 2001, 21 W 24 Zářivka * LPB 2001, 13 W 25 Kování 1 SK F *Vybavení jednotlivými pozicemi závisí na umístění * * *

25 Řada SK Prosklená vitrína koutová SKU.41 (základem je regál SKU) * 5* Název a kód 1 Stojina 80 SK Zádní panel SMU Zádní panel horní SMU Panel dolní (sokl) SKU Konzola 400 SM Rohová police 400 SMU Bočnice 500 SK SB 8 Podpěra stojiny 80 SK SB 9 Stojina prostřední SK SB 10 Konzola římsy SK Stříška SKU Římsa SKU Spojka SKU Sklo horní SKU Sklo dolní SKU Lampa LPB 2001, 21 W 17 Lampa LPB 2001, 13 W 18 Kování SKU F * Na přání zákazníka Množ * * Poznámka. Vitrína se instaluje do sekce (jako součást řady) 24

26 Řada SK Prosklená vitrína rohová SKUN.41 s otevíracími dveřmi (základem je regál SKUN) * 5* Poznámka: Dole je možné instalovat panel římsový perforovaný SKUN s osvětlením Název a kód 1 Stojina 80 SK Zadní panel SMUN Zadní panel horní SMUN Panel dolní (sokl) SKUN Konzola 400 SM Rohová police 400 SMUN Bočnice 500 SK SB 8 Podpěra stojiny 80 SK SB 9 Stojina prostřední SK SB 10 Příčník SK SB 11 Konzola římsy SK Římsa reklamní SKUN SB 13 Spojka prostřední SKUN SB 14 Spojka spodní SKUN SB 15 Stříška SKUN Držák lampy římsy SKUN Dveře horní (sklo) SKUN Dveře dolní (sklo) SKUN Lampa LPB 2001, 21 Wt 20 Lampa LPB 2001, 13 Wt 21 Kování SKUN F * Na požádání zákazníka Množ * *

27 Řada SK Prosklená vitrína SK s posuvnými dveřmi (základem je regál SK100) 3 Poznámky: 1. Při instalaci do řady na prostřední stojinu se neumisťují lišta (pol.15), panel boční dekorativní (pol.16), boční sklo (pol.17), upevňují se dvě světla (pol.18 a 19) 2. Dole je možné instalovat panel římsový perforovaný SM nebo panel římsový reklamní SK SB s osvětlením. Název a kód 1 Stojina 80 SK Zadní panel SK Římsa (sokl) SM Konzola 400 SM Police 400 SM SB 6 Bočnice 500 SK SB 7 Podpěra stojiny 80 SK SB 8 Stojina levá SK SB 9 Stojina prostřední SK SB 10 Stojina pravá SK SB 11 Příčník SK SB 12 Stříška SK Konzola římsy SK Držák lampy římsy SK Lišta SK Panel boční dekorativní SK Boční sklo SK Lampa LPB 2001, 21 W 19 Lampa LPB 2001, 13 W 20 Dveře horní (sklo) SK Dveře dolní (sklo) SK Spojka SK SB Množ Římsa reklamní 1 SK SB 24 Kování 1 SK F * Kompletovat na základě uspořádání * * * * 2 2 2

28 Řada SK Doplňkové prvky regálů řady SK Panel zadní perforovaný 650 SK SK SK SK SK Zrcadlo svislé 2 3 Název 1 Zrcadlo SK SK SK SK SK Konzola levá - SK SB 3 Konzola pravá - SK SB Panel zadní DSP (dřevotřísková deska) Název Panel zadní DSP (dřevotřísková deska) SM SB SM SB SM SB SM SB SM SB 2 Konzola levá - SK Konzola pravá - SK

29 Řada SM Obrysové rozměry * * * 400* 400* * * Výroba na objednávku Délky regálový stěn (modulů)

30 Řada SM Stanovení počtu zadních panelů (480) a římsových (soklových) panelů (160) * Výroba na objednávku Stanovení počtu děrovaných zadních panelů (320) a římsových (soklových) panelů (160) * Výroba na objednávku 29

31 Řada SM Výpočet délky rohových regálů Koutový regál (rohový regál vnitřní) SMU SMU Rohový regál (rohový regál vnější) SMUN SMUN

32 Řada SM Možnosti instalace konzoly Úhel sklonu Minimální krok instalace (výška přestavitelnosti polic) 0 Řezy základní rozměry stojin Barva nátěru římsových (soklových) panelů RAL 9002* RAL 1021 RAL 3000 RAL 5017 RAL6016 šedo - bílá* žlutá červená modrá zelená * základní barva 31

33 Řada SM Maximální přípustné zatížení regálů (nosnost) Regály SM065, SM100 - řez stojiny 60x40 mm kg kg 80kg kg kg kg kg kg 120kg kg kg 200kg kg : 520 kg : 1000 kg Regály SM065, SM100 - řez stojiny 80x40 mm kg kg 80kg kg kg 125kg kg kg 125kg kg kg 240kg kg : 620 kg : 1140 kg 32

34 Řada SM Regály SM125, SM132 - řez stojiny 60x40 mm a 80x40 mm : 450 kg : 860 kg Regály SM100.40, SM125.40, SM s přední stojinou - řez stojiny 30x30 mm (zadní stojina - řez stojiny 60x40 mm) : 1000 kg : 2000 kg Při zatěžování jiných variant regálů (například, při použití polic jiné hloubky) celková nosnost nesmí převýšit uvedené výše hodnoty. Uvedené přípustné zatížení je statické. Dynamické zatížení (údery, nárazy, otřesy) jak ze strany, tak ze shora po podpěrám a policím ( a to i při umisťování zátěže - nákladu) není přípustné. 33

35 Řada SM Maximální přípustné rozložené zatížení na dodatečně zpevněnou polici, kg Rozměr police, mm Instalace na konzole Instalace na pódium Maximálně přípustné rozložené zatížení na sestavné police, kg Rozměr police, mm Instalace na konzole Poznámky: 1. Zatěžování police musí být rovnoměrně rozloženo 2. Sestavené police se neinstalují na pódium (pouze na konzoly) 34

36 Řada SM Základní prvky regálu SM100 Název a kód 1 Stojina 60 SM Zadní panel SM Zadní panel horní SM Police 300 SM SB Police 400 SM SB Police 500 SM SB 5 Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 35

37 Řada SM 1. Stojina Stojina 60 Hx 60x2200 SM x1400* SM * 60x1600 SM x1700* SM * 60x1900* SM * 60x2100* SM * 60x2400 SM x2500* SM * 60x2700* SM * 60x2900* SM * Stojina 80 Hx 80x2200 SM x1400* SM * 80x1600 SM x1700* SM * 80x1900* SM * 80x2100* SM * 80x2400 SM x2500* SM * 80x2700* SM * 80x2900* SM * *Výroba na objednávku 2. Zadní panel 650 SM SM SM SM Zadní panel horní 650 SM SM SM SM

38 Řada SM 4 Police Hx 300x650 SM SB 300x800 SM SB 300x1000 SM SB 300x1250 SM SB 300x1325 SM SB 400x650 SM SB 400x800 SM SB 400x1000 SM SB 400x1250 SM SB 400x1325 SM SB Hx 500x650 SM SB 500x800 SM SB 500x1000 SM SB 500x1250 SM SB 500x1325 SM SB 600x650 SM SB 600x800 SM SB 600x1000 SM SB 600x1250 SM SB 600x1325 SM SB 5 Konzola 6 Bočnice 200* SK * 300 SM SM SM SM * Výroba na objednávku * Výroba na objednávku 7 Podpěra stojiny 400* SK SB* 500 SK SB 600 SK SB 700* SK SB* 60 SM SB 80 SK SB * Výroba na objednávku 37

39 Řada SM Základní prvky koutového regálu SMU Název a kód 1 Stojina 60 SM Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 8 Zadní panel SMU Zadní panel horní SMU Panel dolní (sokl) SKU Rohová police 300 SMU Rohová police 400 SMU Rohová police 500 SMU

40 Řada SM 8 Zadní panel SMU Zadní panel horní SMU Panel dolní Poznámka 275 SKU Pro bočnici SKU Pro bočnici Rohová police 300 SMU SMU SMU SMU

41 Řada SM Základní prvky rohového regálu SMUN Název a kód 1 Stojina 60 SM Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 12 Zadní panel SMUN Zadní panel horní SMUN Panel dolní (sokl) SKUN Rohová police 300 SMUN Rohová police 400 SMUN Rohová police 500 SMUN

42 Řada SM 12 Zadní panel SMUN Zadní panel horní SMUN Panel dolní Poznámka 874 SKUN Pro bočnici SKUN Pro bočnici Rohová police 300 SMUN SMUN SMUN SMUN

43 Řada SM Základní prvky rohového regálu SMUN s oválnými policemi Název a kód 1* Stojina 60* SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 12 Zadní panel SMUN Zadní panel horní SMUN Police 300 ovál SMUN SB Police 400 ovál SMUN SB 17 Pódium 500 ovál SMUN SB 18 Konzola 300 ovál SMUN Konzola 400 ovál SMUN Panel dolní (sokl) ovál SMUN *Je možné použit: stojinu SM 60x80 stojinu SK 23x80 stojinu SK 23x100 42

44 Řada SM 16 Police ovál 300 SMUN SB 400 SMUN SB 500 SMUN SB 600 SMUN SB 17 Pódium ovál L,mm Kód 500 SMUN SB 600 SMUN SB 18 Konzola ovál 300 SMUN SMUN SMUN SMUN Panel dolní ovál Poznámka 880 SMUN Pro bočnici SMUN Pro bočnici

45 Řada SM Základní prvky středového oboustranného regálu SMD Název a kód 1 Stojina 60 SM Zadní panel SM Panel dolní (sokl) SM Police 300 SM SB Police 400 SM SB Police 500 SM SB 5 Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 16 Krycí lišta SMD

46 Řada SM 20 Krycí lišta (pro prostřední sekce regálů) HxL, mm Pro stojiny Kód řezu, mm 78x650 60x40 SMD x x40 SMD x x40 SMD x x40 SMD x650 80x40 SMD x x40 SMD x x40 SMD x x40 SMD Krycí lišta (pro krajní sekce regálů) H HxL, mm Pro stojiny Kód řezu, mm 78x650 60x40 SMD x x40 SMD x x40 SMD x x40 SMD x650 80x40 SMD x x40 SMD x x40 SMD x x40 SMD

47 Řada SM Základní prvky regálu SM s přední stojinou - řez stojiny 30x30 Název a kód 1* Stojina 60* SM Zadní panel SM Římsa, sokl SM Bočnice 600 SK SB 7 Podpěra stojiny 60 SM SB 21 Stojina přední SM Konzola přední SM Konzola prostřední600 SM Vložka SM SB 25 Police 150 (sestavná) SK Police 200 (sestavná) SK *Je možné použit: stojinu SM 60x80 stojinu SK 23x80 stojinu SK 23x100 Je možná instalace bočnic délky: 600 mm 700 mm 46

48 Řada SM 21 Stojina přední SM SM * SM * 2700* SM * 2900* SM * * Výroba na objednávku Konzola přední 23 Konzola prostřední Instaluje se společně 400 SM s bočnici SM s bočnici Vložka 1000 SM SB 1250 SM SB 1325 SM SB 25 Police sestavná Hx Poznámka 150x1000 SK standardní 150x1250 SM SB zesílená 150x1325 SM SB zesílená 200x1000 SK standardní 200x1250 SM SB zesílená 200x1325 SM SB zesílená Při použití bočnice 600 každé patro se skládá ze 2 polic šířky 200mm a 1 police šířky 150mm Při použití bočnice 700 každé patro se skládá z 1 police šířky 200mm a 3 polic šířky 150mm. 47

49 Řada SM Základní prvky středového oboustranného regálu s přední stojinou - řez stojiny 30x30 Název a kód 1* Stojina 60* SM Zadní panel SM Římsa, sokl SM Bočnice 600 SK SB 7 Podpěra stojiny 60 SM SB 20 Krycí lišta prostřední SMD Stojina přední SM Konzola přední SM Konzola prostřední600 SM Vložka SM SB 25 Police 150 (sestavná) SK Police 200 (sestavná) SK *Je možné použit: stojinu SM 60x80 stojinu SK 23x80 stojinu SK 23x100 Je možná instalace bočnic délky: 600 mm 700 mm 48

50 Řada SM Základní prvky čelního regálu SMT (pro řadu SM - řez stojiny 60x40 mm) Název a kód 6 Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 26 Stojina 60 SM Bočnice SKT SKT SB 28 Police čelní 300 SMT SB Police čelní 400 SMT SB 29 Pódium 500 SMT SB 30 Konzola levá 300 SKT SB Konzola levá 400 SKT SB 31 Konzola pravá 300 SKT SB Konzola pravá 400 SKT SB 32 Panel dolní (sokl) SMT Panel dolní boční SKT

51 Řada SM 26 Stojina 2200 SM * SM * 1600 SM * SM * 1900* SM * 2100* SM * 2400 SM * Výroba na objednávku 27 Bočnice 500 SKT SB 600 SKT SB 28 Police čelní 300 SMT SB 400 SMT SB 500 SMT SB 29 Pódium 500 SMT SB 600 SMT SB 50

52 Řada SM 30 Konzola levá 300 SKT SB 400 SKT SB 500 SKT SB 31 Konzola pravá 300 SKT SB 400 SKT SB 500 SKT SB 32 Panel dolní (sokl) L, Kód Poznámka mm 710 SMT Pro bočnici SMT Pro bočnici Panel dolní boční Poznámka 458 SKT Pro bočnici SKT Pro bočnici

53 Řada SM Základní prvky čelního regálu SMTO s oválnými policemi Název a kód 5 Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 26 Stojina 60 SM Bočnice SMT SMT SB 35 Police 300 ovál SMT SB Police 400 ovál SMT SB 36 Pódium 500 ovál SMT SB 37 Úchytka SMT Držák konzoly kompletní 39 Panel dolní ovál SMT Konzola SMTO 300 SMT Konzola SMTO 400 SMT

54 Řada SM 34 Bočnice 500 SMT SB 600 SMT SB 35 Police ovál 300 SMT SB 400 SMT SB 500 SMT SB 36 Pódium ovál 500 SMT SB 600 SMT SB 37 Úchytka SMT Držák konzoly kompletní Redukce levá SMT Redukce pravá SMT Adaptér 60, SMT Panel dolní ovál L,mm Kód Poznámka 724 SMT Pro bočnici SMT Pro bočnici Konzola 300 SMT SMT SMT

55 Řada SM Základní prvky středového oboustranného regálu s čelem bez bočnic Název a kód 2 Zadní panel SM Panel dolní (sokl) SM Police 300 SM SB Police 400 SM SB Police 500 SM SB 5 Konzola 300 SM Konzola 400 SM Bočnice 500 SK SB 7 Podpěra stojiny 60 SM SB 41 Stojina SM Spojka 60 SM SB 54

56 Řada SM 41 Stojina SM * SM * 1600 SM * SM * 1900* SM * 2100* SM * 2400 SM * Výroba na objednávku 42 Spojka SM SB 1000 SM SB 1250 SM SB 1325 SM SB 55

57 Řada SM Doplňkové prvky regálů řady SM Panel zadní perforovaný 650 SM SM SM SM Zrcadlo svislé 2 Název 1 Zrcadlo SK SK SK SK Konzola levá - SM SB 3 Konzola pravá - SM SB Panel zadní DSP (dřevotřísková deska) 2 Název Panel zadní DSP (dřevotřísková deska) SM SB SM SB SM SB SM SB 2 Konzola levá - SM Konzola pravá - SM

58 Řada SM Zadní panel 650 SM SM SM SM Zadní panel 650 SM SM SM SM Poznámka: Panely se instalují společně s kabelovými kanály (SM SB, SM SB, SM SB) 57

59 Řady SK, SM Doplňkové prvky regálů řady SK, SM Římsa ke standardnímu regálu 650 SK SB 800 SK SB 1000 SK SB 1250 SK SB 1325 SK SB 1 Konzola římsy pravá 2 Konzola římsy levá SK SB SK SB 3 Základna římsy 4 Panel římsy 650 SK SK SK SK SK SM SM SM SM SM Vložka SK Osvětlení LPO

60 Řady SK, SM Římsa SKU SB (ke koutovému regálu) Název Kód 1 Konzola římsy levá SKU SB 2 Konzola římsy pravá SKU SB 3 Základna římsy SKU SB 4 Panel římsy SKU Vložka SK Římsa SKUN SB (k rohovému regálu) Název Kód 1 Konzola římsy levá SK SB 2 Konzola římsy pravá SK SB 3 Základna římsy SKUN SB 4 Panel římsy SKUN Vložka SK Lampa LPO Římsa SMUN SB (k rohovému regálu ovál) Název Kód 1 Konzola římsy levá SK SB 2 Konzola římsy pravá SK SB 3 Panel římsy SMUN Základna římsy SMUN Vložka SK Lampa LPO

61 Řady SK, SM Police (sestavná) Hx Poznámka 150x650 SK standardní 150x800 SK standardní 150x1000 SK standardní 150x1250 SK SB zesílená 150x1325 SK SB zesílená d 200x650 SK standardní 200x800 SK standardní 200x1000 SK standardní 200x1250 SK SB zesílená 200x1325 SK SB zesílená Poznámka: Police sestavné se neinstalují na pódium (pouze na konzoly) Panel římsy reklamní 650 SK SB 800 SK SB 1000 SK SB 1250 SK SB 1325 SK SB 1000 SKUN SB Zrcadlo svislé (pro koutový regál) Název Kód 1 Zrcadlo SKU Konzola levá SKU SB 3 Konzola pravá SKU SB 60

62 Řady SK, SM Zrcadlo šikmé (pro přímý regál) Název L,mm Kód 1 Konzola levá - SK SB 2 Konzola pravá - SK SB 3 Spojka Zrcadlo SK SK SK SK SK SK SK SK SK SK Zrcadlo šikmé SKU SB (pro koutový regál) Název Kód 1 Konzola levá SKU SB 2 Konzola pravá SKU SB 3 Spojka SKU Zrcadlo SKU Zrcadlo šikmé SKUN SB (pro rohový regál) Název Kód 1 Konzola levá SKUN SB 2 Konzola pravá SKUN SB 3 Spojka SKUN Zrcadlo SKUN

63 Řady SK, SM Police na chléb - pečivo (437mm) Název L,mm Kód 1 Police chlebová SK SB SK SB 2 Konzola levá - SK SB (chleb.) 3 Konzola pravá (chleb.) - SK SB 437 Police na chléb - pečivo (485 mm) Název L,mm Kód 1 Police chlebová SK SB SK SB 2 Konzola levá - SK SB (chleb.) 3 Konzola pravá (chleb.) - SK SB Koš na chléb - pečivo 800 SK SB 1000 SK SB 62

64 Řada SK, SM Police na ovoce Název L,mm Kód 1 Police ovocná Konzola levá (chleb.) 3 Konzola pravá (chleb.) SK SB SK SB SK SB - SK SB - SK SB Police na ovoce Název L,mm Kód 1 Police ovocná SK SB SK SB 2 Konzola levá - SK SB (chleb.) 3 Konzola pravá (chleb.) - SK SB Police s pěti přihrádkami Název L,mm Kód Police s 5-ti přihrádkami 2 Konzola levá (chleb.) 3 Konzola pravá (chleb.) SK SB SK SB SK SB - SK SB - SK SB 63

65 Řada SK, SM Příčník 650 SK SB 800 SK SB 1000 SK SB 1250 SK SB 1325 SK SB Držák 650 SK SB 800 SK SB 1000 SK SB 1250 SK SB 1325 SK SB Sada pro upevnění pozinkovaného koše SK SB Poznámka: sám pozinkovaný koš není součásti sady Police z dřevotřísky s laminovaným povrchem 650 SK SB 800 SK SB 1000 SK SB 1250 SK SB 1325 SK SB 64

66 Řada SK, SM Skříňka 650 SK SB 800 SK SB 1000 SK SB Police skleněná Název L,mm Kód 1 Konzola levá - SK SB 2 Konzola pravá - SK SB 3 Police skleněná SK SK SK SK Police skleněná Název HxL,mm Kód 1 Konzola - SM levá 2 Konzola pravá - SM Police 350x640 SM skleněná 350x790 SM x990 SM Police skleněná x x x x x1240 SM SM SM SM SM

67 Řada SK, SM Police na cukrovinky SK SB Název Kód 1 Police na SK SB cukrovinky 2 Konzola levá SK SB 3 Konzola pravá SK SB 4 Sklo boční SK Sklo přední SK Police na časopisy SK SB Římsa reklamní SK SB 66

68 Řada SK, SM Police knižní SK SB Police ve tvaru schodů svislá 1000 SK SB 1250 SK SB Police ve tvaru schodů šikmá 1000 SK SB 1250 SK SB Police ve tvaru schodů ležatá na pódium 1000 SK SK

69 Řada SK, SM Panel zadní perforovaný SMU (pro koutový regál) Panel zadní horní perforovaný SMU (pro koutový regál) Panel zadní horní perforovaný 650 SM SM SM SM SM Závěs na ramínky STP

70 Řada SK, SM Závěs L 650 SM SB 800 SM SB 1000 SM SB 1250 SM SB 1325 SM SB Základna ve smontovaném stavu Název L,mm Kód 1 Konzola - SM krajní 2* Konzola - SM * prostřední 3 Police Police Spojka * Kompletovat dle uspořádání SM SM SM SM SB SM SB SM SM SM SM SB SM SB SM SB SM SB SM SB SM SB SM SB Panel zadní DSP (dřevotřísková deska) Název Panel zadní DSP (laminát) SM SB SM SB SM SB SM SB SM SB 2 Konzola levá - SM Konzola pravá - SM

71 Řada SK, SM Police knižní 150x200 Název L,mm Kód 1 Konzola police - SM x200 2 Police 150 (sestavená) 3 Police 200 (sestavená) SK SK SK SK SB SK SK SK SK SB Police knižní 150x300 Název L,mm Kód 1 Konzola police - SM x300 2 Police 150 (sestavená) SK SK SK SK SB Police knižní 200x200 Název L,mm Kód 1 Konzola police - SM x200 2 Police 200 (sestavená) SK SK SK SK SB Police knižní 200x300 Název L,mm Kód 1 Konzola police - SM x300 2 Police 150 (sestavená) 3 Police 200 (sestavená) SK SK SK SK SB SK SK SK SK SB 70

72 Řada SK, SM Kabelový kanál ve smontovaném stavu ( kompletní ) Název 1 Konzola SM Kabelový kanál SM SB SM SB SM SB SM SB SM SB 3 Police SM SB SM SB SM SB SM SB SM SB Název 1 Konzola SM Kabelový kanál SM SB SM SB SM SB SM SB SM SB 3 Police SM SB SM SB SM SB SM SB SM SB Název 1 Konzola SM Kabelový kanál SM SB SM SB SM SB SM SB SM SB 3 Police SM SB SM SB SM SB SM SB SM SB 71

73 Schéma montáže regálů řady SK 72

74 Schéma montáže regálů řady SM 73

75 Řada SMS Základní prvky skladových regálů SMS2 a SMS3 Název Kód 1 Stojina 220 SMS SB 2 Traverza 60 SMS SB 3 Police 200 SK * Patka* SMS SMS * Dle požadavku zákazníka 74

76 Řada SMS Stojina Hx Poznámka 732x2200 SMS SB Pro sestavenou polici délky 650 mm 732x1600 SMS SB 732x1900 SMS SB 732x2500 SMS SB 732x2900 SMS SB 882x2200 SMS SB 882x1600 SMS SB 882x1900 SMS SB 882x2500 SMS SB 882x2900 SMS SB Pro sestavenou polici délky 800 mm Traverza (s rohovým závěsem) Hx Počet polic na traverzu 60x2600 SMS SB 13xPolice x2000 SMS SB 9xPolice 200 a 1xPolice x1300 SMS SB 5xPolice 200 a 2xPolice x2600 SMS SB 13xPolice x x1300 SMS SB 9xPolice 200 a 1xPolice 150 SMS SB 5xPolice 200 a 2xPolice 150 Police (sestavná) HxL, mm 150x x x x800 Kód SK SK SK SK Patka SMS nebo SMS

77 Řada SMS Základní prvky skladových oboustranných regálů SMS4 a SMS5 Název Kód 2 Traverza 60 SMS SB 3 Police 200 SK * Patka* SMS SMS Stojina SMS SB 6 Stojina SMS SB prostřední 7 Traverza prostřední 60 SMS SB * Dle požadavku zákazníka 76

78 Řada SMS 5 Stojina Hx Poznámka 696x2200 SMS SB Pro 696x1600 SMS SB sestavenou 696x1900 SMS SB polici délky 650 mm 828x2200 SMS SB 828x1600 SMS SB 828x1900 SMS SB Pro sestavenou polici délky 800 mm 6 Stojina prostřední 2200 SMS SB 1600 SMS SB 1900 SMS SB 7 Traverza prostřední (s rohovým závěsem) Hx Počet polic na traverzu 60x2600 SMS SB 13xPolice x2000 SMS SB 9xPolice 200 a 1xPolice x1300 SMS SB 5xPolice 200 a 2xPolice x2600 SMS SB 13xPolice x x1300 SMS SB 9xPolice 200 a 1xPolice150 SMS SB 5xPolice 200 a 2xPolice

79 Řada SMS Maximální přípustné zatížení regálů (nosnost) Regály s traverzou o profilu 40x60 mm Regály s traverzou o profilu 40x80 mm kg 1600 kg Při zatěžování jiných variant regálů (například, při použití většího množství polic) celková nosnost nesmí převýšit uvedené výše hodnoty. Uvedené přípustné zatížení je statické. Dynamické zatížení (údery, nárazy, otřesy) jak ze strany, tak ze shora po podpěrám a policím (a to i při umisťování zátěže - nákladu) není přípustné. Zatížení police musí být rovnoměrně rozloženo. 78
