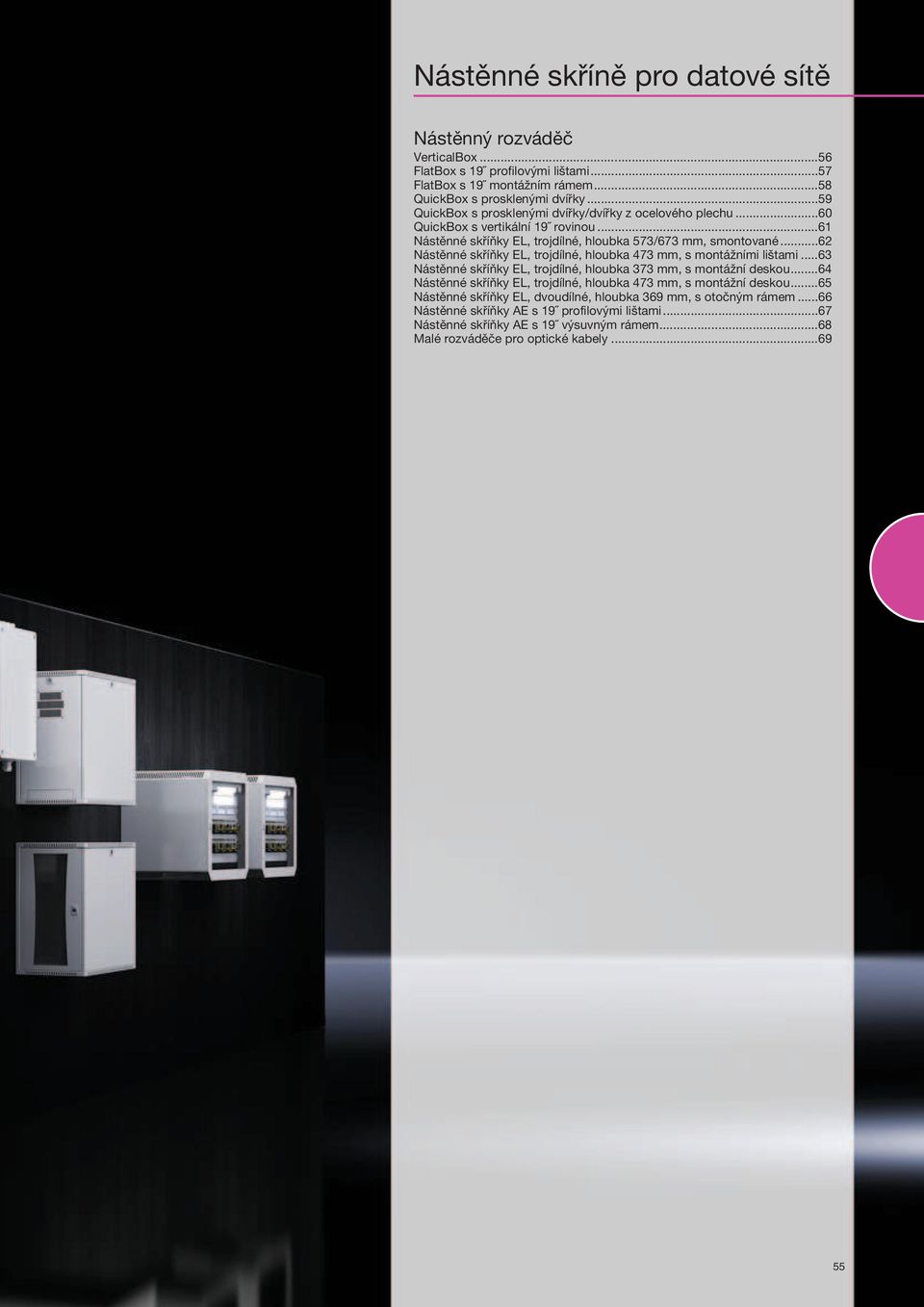

1 Nástěnné skříně pro datové sítě Nástěnný rozváděč VerticalBox...56 FlatBox s 19 profilovými lištami...57 FlatBox s 19 montážním rámem...58 QuickBox s prosklenými dvířky...59 QuickBox s prosklenými dvířky/dvířky z ocelového plechu...60 QuickBox s vertikální 19 rovinou...61 Nástěnné skříňky EL, trojdílné, hloubka 573/673 mm, smontované...62 Nástěnné skříňky EL, trojdílné, hloubka 473 mm, s montážními lištami...63 Nástěnné skříňky EL, trojdílné, hloubka 373 mm, s montážní deskou...64 Nástěnné skříňky EL, trojdílné, hloubka 473 mm, s montážní deskou...65 Nástěnné skříňky EL, dvoudílné, hloubka 369 mm, s otočným rámem...66 Nástěnné skříňky AE s 19 profilovými lištami...67 Nástěnné skříňky AE s 19 výsuvným rámem...68 Malé rozváděče pro optické kabely

2 VerticalBox Systémové příslušenství strana 537 Kompaktní 19 skříňka pro malé datové sítě Použitelné jako nástěnné skříňky, skříňky pod stůl nebo stolní skříňky 19 roviny, přední a zadní Volný přístup pro vnitřní vybavení ze tří stran Umístění závěsu dveří libovolně volitelné Pasivní ventilace ventilačním štěrbinami Zadní panel připraven pro uchycení ventilátoru Horizontálně 10 U použitelných na základě montáže 19 profilových lišt Ocelový plech Prosklené okénko: jednovrstvé bezpečnostní sklo, 3 mm S práškovým nástřikem RAL 7035 Skříň s prosklenými dveřmi Bočnice (1 x pevná, 1 x násuvná) s ventilačními štěrbinami Výřezy pro zavedení kabelů střechou a podlahou Nasunutý zadní panel s výřezy pro zavedení kabelů a uchycení ventilátoru 19 upevňovací rovina, 5 U, vpředu a vzadu, s přestavitelnou hloubkou, vzdálenost mezi rovinami mm Bezpečnostní zámek na dveřích, bočnicích a zadním panelu 4 plastové nožičky, samolepicí Detailní výkresy: Naleznete na internetu. U Balení 5 Strana Šířka mm 300 Výška mm 540 Hloubka mm 600 Obj. č. DK 1 ks Montážní sada pro VerticalBox, montážní deska 350 x 484 mm na závěsech 1 ks ,6 mm (19 ) profilové lišty, 12 U (možnost použití 10 U) 1) 2 ks Kartáčová lišta pro vyřezy k zavedení kabelů 2 x 1 m Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Rozšiřovací sada ventilátoru, 230 V AC, 50/60 Hz, 108/125 m 3 /h množství vzduchu dodávané při volném foukání 1 sada Zaslepovací panel, 482,6 mm (19 ), 1 U, RAL ks Ranžírovací panel, 482,6 mm (19 ), 1 U, RAL 7035, s 5 třmeny pro vedení kabelů 40 x 50 mm 1 ks ,6 mm (19 ) zásuvková lišta, s 7 zásuvkami, s kolébkovým spínačem 1 ks Panel pro protažení kabelů, 482,6 mm (19 ), 1 U 1 ks ) K montáži z boční strany do VerticalBox. S těmito profilovými lištami lze místo 5 U vertikálně použít na boční straně až 10 U horizontálně, když je vyžadována pouze malá montážní hloubka. Možnost plynulého přestavování hloubky. 56 Rittal Katalog 33/Rozváděče

3 FlatBox Systémové příslušenství strana 537 Možnost použití jako nástěnné a stojanové skříně. Malé rozměry velký výkon. Časově úsporné, flexibilní, inteligentní Flexibilně použitelné jako nástěnné nebo stojanové skříňky Šířka a hloubka max. 700 mm poskytuje dostatek prostoru pro použití jako propojovací rozváděč Rychlá montáž bez nářadí Systémové příslušenství na otevřené 19 konstrukci Ocelový plech Prosklené okénko: jednovrstvé bezpečnostní sklo, 3 mm S práškovým nástřikem RAL 7035 Upozornění: Max. montážní hloubka: H 112 mm Max. vzdálenost mezi dvěma 19 rovinami: H 126 mm Skříň v provedení Flat Pack 1 stěnový díl 2 základní nosníky 2 střešní/podlahové plechy, s výřezy pro zavedení kabelů, s kartáčovými lištami 2 profilové lišty 19 (u 6 U a 9 U) 1 montážní rám 19 (od 12 U) 4 nivelační nohy (od 12 U) 2 bočnice, s možností uzamčení 1 prosklené dveře s možností uzamčení, bezpečnostní zámek 3524 E, umístění závěsů volitelné Spojovací prvky pro rychlou montáž bez nářadí Uzemňovací sada pro systémové uzemnění všech součástí skříňky Detailní výkresy: Naleznete na internetu. Snímek ukazuje příklad vybavení neodpovídá stavu při dodání. S 19 profilovými lištami U Balení Strana Šířka mm Výška mm Hloubka mm Obj. č. DK 1 ks profilové lišty jako druhá upevňovací rovina 2 ks Nivelační nohy 4 ks Krycí desky pro pole ventilátorů 6 ks Uzemňovací lišta 1 ks Profilová lišta ve tvaru C pro uchycení kabelů 1 ks Lišta ve tvaru T k uchycení kabelů 1 ks Ventilátor, 230 V AC, 50/60 Hz, 117/135 m 3 /h, množství vzduchu dodávané při volném foukání Ventilátor, 48 V DC, 184 m 3 /h, množství vzduchu dodávané při volném foukání vzduchu 1 ks ks Regulátor teploty vnitřního prostoru rozváděčové skříně 1 ks Ranžírovací panel, 1 U, 5 třmenů pro vedení kabelu 40 x 50 mm 1 ks Přístrojová police, 2 U, pro pevnou montáž, hloubka 250 mm 1 ks Přístrojová police, 2 U, pro pevnou montáž, hloubka 400 mm 1 ks Přístrojová police, 1 U, kompletní sada, výsuvná, hloubka 500 mm 1 sada Podstavec, výška 50 mm 1 ks Rittal Katalog 33/Rozváděče 57

4 FlatBox S 19 montážním rámem U Balení Strana Šířka mm Výška mm Hloubka mm Obj. č. DK 1 ks profilové lišty jako druhá upevňovací rovina 2 ks Krycí desky pro pole ventilátorů 6 ks Uzemňovací lišta 1 ks Profilová lišta ve tvaru C pro uchycení kabelů 1 ks Lišta ve tvaru T k uchycení kabelů 1 ks Ventilátor, 230 V AC, 50/60 Hz, 117/135 m 3 /h, množství vzduchu dodávané při volném foukání Ventilátor, 48 V DC, 184 m 3 /h, množství vzduchu dodávané při volném foukání vzduchu 1 ks ks Regulátor teploty vnitřního prostoru rozváděčové skříně 1 ks Ranžírovací panel, 1 U, 5 třmenů pro vedení kabelu 40 x 50 mm 1 ks Přístrojová police, 2 U, pro pevnou montáž, hloubka 250 mm 1 ks Přístrojová police, 2 U, pro pevnou montáž, hloubka 400 mm 1 ks Přístrojová police, 1 U, kompletní sada, výsuvná, hloubka 500 mm 1 sada Podstavec, výška 50 mm 1 ks Rittal Katalog 33/Rozváděče

5 QuickBox Systémové příslušenství strana 537 Nástěnná skříňka s odnímatelným krytem pro dokonalou manipulaci při instalaci a údržbě. Nástěnná montážní deska s montážními úhelníky: ocelový plech, 2,0 mm Kryt skříňky: ocelový plech, 1,0 mm Dveře: dveře z ocelového plechu nebo prosklené dveře s rámem z ocelového plechu a s jednovrstvým bezpečnostním sklem, 3 mm Skříňka: s práškovým nástřikem RAL 7035 Stěnový díl: Předmontované montážní úhelníky Kartáčová vložka pro zavedení kabelů zdola/shora Lišta pro mechanické uchycení kabelů 19 profilové lišty, s plynule přestavitelnou hloubkou Kryt skříňky: Spodní a horní kryt s ventilačními štěrbinami Kartáčová vložka pro zavedení kabelů shora/zdola 2 postranní bezpečnostní zámky Dveře z ocelového plechu nebo prosklené dveře s bezpečnostním zámkem Verze s uzavíracím systémem Ergoform S volitelně s možností dodatečného vybavení profilovou půlválcovou vložkou Detailní výkresy: Naleznete na internetu. Snímek ukazuje příklad vybavení neodpovídá stavu při dodání. T1 B1 T2 H1 B2 H2 S prosklenými dveřmi U Balení Strana Kryt skříňky Stěnový díl Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Šíøka (B2) mm Výška (H2) mm Max. montážní hloubka (T2) mm Obj. č. DK 1 ks ) Profilové lišty, palcové provedení 2 ks Přírubová deska, uzavřená 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Kombinované lišty pro šířku skříňky 6 ks Kombinované lišty pro hloubku skříňky Kluzné lišty pro hloubku skříňky 300/400 mm 6 ks /600 mm mm 10 ks mm ) ) ) ) 750/751 2 ks 500/600 mm ) ) ) ) 750/751 Uzemňovací sada 1 ks Rychlouzávěr 2 ks ) S uzavíracím systémem Ergoform S pro profilovou půlválcovou vložku, ke kombinaci s rychlouzávěrem QB ) Navíc jsou zapotřebí profilové lišty vzadu. Rittal Katalog 33/Rozváděče 59

6 QuickBox S prosklenými dveřmi U Balení Strana Kryt skříňky Stěnový díl Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Šířka (B2) mm Výška (H2) mm Max. montážní hloubka (T2) mm Obj. č. DK 1 ks ) ) ) Profilové lišty, palcové provedení 2 ks Přírubová deska, uzavřená 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Kombinované lišty pro šířku skříňky 6 ks Kombinované lišty pro hloubku skříňky Kluzné lišty pro hloubku skříňky 300/400 mm 6 ks /600 mm mm 2 ks ) ) ) ) ) ) ) ) 750/ /600 mm 2 ks ) ) ) ) ) ) ) ) 750/751 Uzemňovací sada 1 ks Rychlouzávěr 2 ks ) S uzavíracím systémem Ergoform S pro profilovou půlválcovou vložku F, ke kombinaci s rychlouzávěrem QB ) Navíc jsou zapotřebí profilové lišty vzadu. 3) Dodací lhůta na vyžádání. S dveřmi z ocelového plechu U Balení Strana Kryt skříňky Stěnový díl Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Šířka (B2) mm Výška (H2) mm Max. montážní hloubka (T2) mm Obj. č. DK 1 ks ) ) Profilové lišty, palcové provedení 2 ks Přírubová deska, uzavřená 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Kombinované lišty pro šířku skříňky 6 ks Kombinované lišty pro hloubku skříňky Kluzné lišty pro hloubku skříňky 300/400 mm 6 ks /600 mm mm 10 ks mm 10 ks ) ) ) ) 750/ /600 mm 2 ks ) ) ) ) 750/751 Uzemňovací sada 1 ks Rychlouzávěr 2 ks ) Navíc jsou zapotřebí profilové lišty vzadu. 3) Dodací lhůta na vyžádání. 60 Rittal Katalog 33/Rozváděče

7 QuickBox Systémové příslušenství strana 537 Nástěnná skříňka s optimálním využitím vnitřního prostoru díky boční montáži 482,6 mm (19 ) komponent. Kontrola stavu bočním průhledovým okénkem. Nástěnná montážní deska s montážními úhelníky: ocelový plech, 2,0 mm Kryt skříňky: ocelový plech, 1,0 mm s bočním jednovrstvým bezpečnostním sklem tloušťky 3 mm S práškovým nástřikem RAL 7035 Stěnový díl: S předmontovanými 482,6 mm (19 ) montážními úhelníky pro boční uchycení montážních komponentů Kartáčová vložka pro zavedení kabelů zdola a shora Kryt skříňky: Boční ventilační štěrbiny pro podporu pasivního chlazení Zajištění skříně je provedeno dvěma bezpečnostními zámky umístěnými na bočních stranách T1 B1 T2 H1 B2 H2 Detailní výkresy: Naleznete na internetu. Snímek ukazuje příklad vybavení neodpovídá stavu při dodání. S vertikální 19 rovinou U Balení 3 6 Strana Šířka (B1) mm Kryt skříňky Výška (H1) mm Hloubka (T1) mm Šířka (B2) mm Stěnový díl Výška (H2) mm Hloubka (T2) mm Obj. č. DK 1 ks ) ) Přírubové desky uzavřené 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Kombinované lišty pro svislou montáž na stěnový díl QuickBox 6 ks Kombinované lišty pro horizontální montáž na stěnový díl QuickBox 6 ks Profilové lišty, 482,6 mm (19 ), k montáži na čelní straně, 12 U 2 ks ) Dodací lhůta na vyžádání. Rittal Katalog 33/Rozváděče 61

8 Nástěnné skříňky EL, 3 dílné Systémové příslušenství strana 537 Zásuvkové lišty strana 695 Upevnění na stěně strana 627 Kabelové příchytky strana 719 Nástěnná skříňka s optimální přístupností díky otočnému dílu. Stěnový a otočný díl: ocelový plech, 1,5 mm Prosklené okénko: jednovrstvé bezpečnostní sklo, 3 mm S práškovým nástřikem Stěnový a otočný díl: RAL 7035 Prosklené dveře: RAL 7035/7015 (šedě břidlicová) Stěnový díl Otočný díl s rastrem děrování 25 mm v čelním a zadním rámu Designové prosklené dveře Komfortní rukojeť Mini u 3 15 U Komfortní rukojeť a 2bodové zamykání u U Včetně bezpečnostního zámku 3524 E Konkrétní rozsah dodávky dle obj. čísel viz tabulka Detailní výkresy: Naleznete na internetu. T1 T3 T2 T4 B2 H2 B1 H1 Hloubka 573/673 mm, předmontováno U Balení Strana Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Světlá šířka (B2) mm Světlá výška (H2) mm Hloubka stěnového dílu (T2) mm Hloubka otočného dílu (T3) mm Max. montážní hloubka (T4) mm Zatížitelnost otočného dílu (kg, staticky) Stupeň krytí IP 54 dle normy EN při použití uzavřených přírubových desek SZ Obj. č. DK 1 ks Konkrétní rozsah dodávky dle obj. čísel Stěnový díl: Otočný díl: Přírubová deska, uzavřená, horní 1 ks Přírubová deska s kartáčovou lištou, dolní 1 ks Svislé montážní lišty 2 ks Vodorovná profilová lišta ve tvaru C 1 ks 19 profilové lišty, s plynule přestavitelnou hloubkou 2 ks Výstupní filtr na pravé a levé straně 2 ks Uzemňovací lišta s hvězdicovým uzemněním 1 sada Držák pro upevnění na stěnu 10 mm 4 ks Přírubová deska pro kabelové průchodky s metrickým závitem 1 ks Rozšiřovací sada ventilátoru, 230 V 1 ks Náhradní filtrační vložky 5 ks Držák pro upevnění na stěnu 40 mm 4 ks Uzavírací vložky, provedení F viz strana 609 Přístrojová police 2 U, pro pevnou montáž nebo plně vysouvací, hloubka 300 mm 1 ks Přístrojová police 2 U, pro pevnou montáž, hloubka 250 mm 1 ks Ranžírovací panel, 1 U, 5 třmenů pro vedení kabelu 40 x 50 mm 1 ks Součástí dodávky. 62 Rittal Katalog 33/Rozváděče

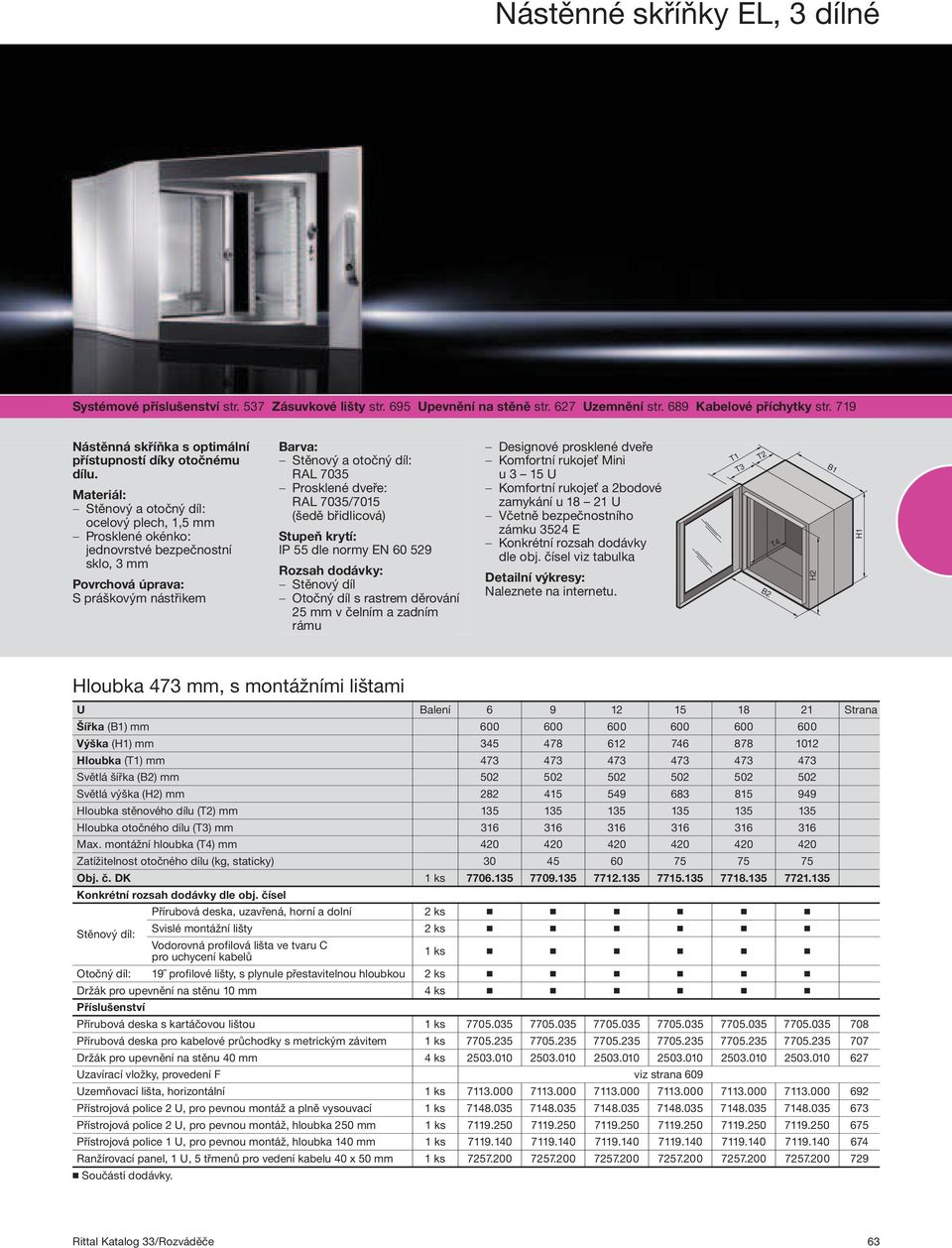

9 Nástěnné skříňky EL, 3 dílné Systémové příslušenství str. 537 Zásuvkové lišty str. 695 Upevnění na stěně str. 627 Uzemnění str. 689 Kabelové příchytky str. 719 Nástěnná skříňka s optimální přístupností díky otočnému dílu. Stěnový a otočný díl: ocelový plech, 1,5 mm Prosklené okénko: jednovrstvé bezpečnostní sklo, 3 mm S práškovým nástřikem Stěnový a otočný díl: RAL 7035 Prosklené dveře: RAL 7035/7015 (šedě břidlicová) Stupeň krytí: IP 55 dle normy EN Stěnový díl Otočný díl s rastrem děrování 25 mm v čelním a zadním rámu Designové prosklené dveře Komfortní rukojeť Mini u 3 15 U Komfortní rukojeť a 2bodové zamykání u U Včetně bezpečnostního zámku 3524 E Konkrétní rozsah dodávky dle obj. čísel viz tabulka Detailní výkresy: Naleznete na internetu. T1 T3 T2 T4 B2 H2 B1 H1 Hloubka 473 mm, s montážními lištami U Balení Strana Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Světlá šířka (B2) mm Světlá výška (H2) mm Hloubka stěnového dílu (T2) mm Hloubka otočného dílu (T3) mm Max. montážní hloubka (T4) mm Zatížitelnost otočného dílu (kg, staticky) Obj. č. DK 1 ks Konkrétní rozsah dodávky dle obj. čísel Stěnový díl: Přírubová deska, uzavřená, horní a dolní 2 ks Svislé montážní lišty 2 ks Vodorovná profilová lišta ve tvaru C pro uchycení kabelů 1 ks Otočný díl: 19 profilové lišty, s plynule přestavitelnou hloubkou 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Přírubová deska s kartáčovou lištou 1 ks Přírubová deska pro kabelové průchodky s metrickým závitem 1 ks Držák pro upevnění na stěnu 40 mm 4 ks Uzavírací vložky, provedení F viz strana 609 Uzemňovací lišta, horizontální 1 ks Přístrojová police 2 U, pro pevnou montáž a plně vysouvací 1 ks Přístrojová police 2 U, pro pevnou montáž, hloubka 250 mm 1 ks Přístrojová police 1 U, pro pevnou montáž, hloubka 140 mm 1 ks Ranžírovací panel, 1 U, 5 třmenů pro vedení kabelu 40 x 50 mm 1 ks Součástí dodávky. Rittal Katalog 33/Rozváděče 63

10 Nástěnné skříňky EL, 3 dílné Systémové příslušenství str. 537 Zásuvková lišta str. 695 Upevnění na stěně str. 627 Kabelové příchytky str. 719 Uzemnění str. 689 Nástěnná skříňka s optimální přístupností díky otočnému dílu. Stěnový a otočný díl: ocelový plech, 1,5 mm Prosklené okénko: jednovrstvé bezpečnostní sklo, 3 mm S práškovým nástřikem Stěnový a otočný díl: RAL 7035 Prosklené dveře: RAL 7035/7015 (šedě břidlicová) Stupeň krytí: IP 55 dle normy EN Stěnový díl Otočný díl s rastrem děrování 25 mm v čelním a zadním rámu Designové prosklené dveře Komfortní rukojeť Mini u 3 15 U Komfortní rukojeť a 2bodové zamykání u U Včetně bezpečnostního zámku 3524 E Konkrétní rozsah dodávky dle obj. čísel viz tabulka Detailní výkresy: Naleznete na internetu. T1 T3 T2 T4 B2 H2 B1 B3 H1 H3 Hloubka 373 mm, s montážní deskou U Balení Strana Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Světlá šířka (B2) mm Světlá výška (H2) mm Hloubka stěnového dílu (T2) mm Hloubka otočného dílu (T3) mm Max. montážní hloubka (T4) mm Šířka montážní desky (B3) mm Výška montážní desky (H3) mm Zatížitelnost otočného dílu (kg, staticky) Obj. č. EL 1 ks Konkrétní rozsah dodávky dle obj. čísel Stěnový díl: Přírubová deska, uzavřená, horní a dolní 2 ks Montážní deska přiložena 1 ks Otočný díl: 482,6 mm (19 ) profilové lišty 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Přírubová deska s kartáčovou lištou 1 ks Přírubová deska pro kabelové průchodky s metrickým závitem 1 ks Kabelové průchodky viz strana 709 Uzavírací vložky, provedení F viz strana 609 Profilové lišty ve tvaru C 4 ks Zaslepovací panely, 19 3 ks viz strana 754 Součástí dodávky. 64 Rittal Katalog 33/Rozváděče

11 Nástěnné skříňky EL, 3 dílné Hloubka 473 mm, s montážní deskou U Balení Strana Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Světlá šířka (B2) mm Světlá výška (H2) mm Hloubka stěnového dílu (T2) mm Hloubka otočného dílu (T3) mm Max. montážní hloubka (T4) mm Šířka montážní desky (B3) mm Výška montážní desky (H3) mm Zatížitelnost otočného dílu (kg, staticky) Obj. č. EL 1 ks Konkrétní rozsah dodávky dle obj. čísel Stěnový díl: Přírubová deska, uzavřená, horní a dolní 2 ks Montážní deska přiložena 1 ks Otočný díl: 482,6 mm (19 ) profilové lišty 2 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Přírubová deska s kartáčovou lištou 1 ks Přírubová deska pro kabelové průchodky s metrickým závitem 1 ks Kabelové průchodky viz strana 709 Uzavírací vložky, provedení F viz strana 609 Kluzné lišty 10 ks Profilové lišty ve tvaru C 4 ks Zaslepovací panely, 19 3 ks viz strana 754 Součástí dodávky. Rittal Great Britain RITTAL Limited Braithwell Way Hellaby Industrial Estate Hellaby Rotherham S Yorks S66 8QY Phone: +44 (0) Fax: +44 (0) information@rittal.co.uk Rittal Katalog 33/Rozváděče 65

12 Nástěnné skříňky EL, 2 dílné Systémové příslušenství str. 537 Klecové matice str. 757 Patch panely pro měděnou techniku str. 759 Zásuvkové lišty str. 695 Nástěnná skříňka s optimální přístupností díky otočnému rámu. Skříň: ocelový plech, 1,5 mm Otočný rám: ocelový plech Čelní dveře: hliníkový protlačovaný profil, akrylátové sklo, 3 mm Skříň a otočný rám: základní barva a práškový nástřik Čelní dveře: eloxované Skříň a otočný rám: RAL 7035 Čelní dveře: stříbrné Stupeň krytí: IP 55 dle normy EN Skříň Čelní dveře Otočný rám 482,6 mm (19 ), namontovaný Včetně montážního materiálu Certifikáty: TÜV Russian Maritime Register of Shipping Lloyds Register of Shipping VDE UL/cUL Bureau Veritas Germanischer Lloyd Detailní výkresy: Naleznete na internetu. T1 T2 T3 B2 B1 H2 H1 Hloubka 369 mm, s otočným rámem U Balení Strana Šířka (B1) mm Výška (H1) mm Hloubka (T1) mm Světlá šířka (B2) mm Světlá výška (H2) mm Vzdálenost prosklených dveří a otočného rámu (T2) mm Max. montážní hloubka (T3) mm Obj. č. EL 1 ks Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Přírubové desky pro kabelové průchodky s metrickým závitem 5 ks Zaslepovací panely, 19 3 ks viz strana 754 Ranžírovací panel, 19, 1 U, s 5 třmeny pro vedení kabelu 40 x 50 mm 1 ks Panel pro protažení kabelů, 19, 1 U 1 ks Otočný rám sériově s uzavírací vložkou typu Doppelbart, lze zaměnit za uzavírací vložky 27 mm, provedení A, viz strana Rittal Katalog 33/Rozváděče

13 Nástěnné skříňky AE Systémové příslušenství strana 537 Zásuvkové lišty strana 695 Klecové matice strana 757 Prosklené dveře strana 595 Nástěnné skříňky pro malé datové sítě s vysokým stupněm krytí. Skříň: ocelový plech Skříň: s práškovým nástřikem Profilové lišty: pozinkované RAL 7035 Stupeň krytí: Viz tabulka. Skříňka s dveřmi se závěsy Závěsy dveří s možností záměny Otočný uzávěr a vložka typu Doppelbart Přírubová deska s kartáčovou lištou pro zavedení kabelů do dna skříně Konkrétní rozsah dodávky dle obj. čísel viz tabulka Certifikáty: (s výjimkou AE s výsuvným rámem) UL CSA Lloyds Register of Shipping Bureau Veritas TÜV VDE Germanischer Lloyd Detailní výkresy: Naleznete na internetu. S 19 profilovými lištami U Balení Strana Šířka mm Výška mm Hloubka mm Max. montážní hloubka (T2) mm Stupeň krytí s přírubovou deskou pro kabelovou průchodku IP 55 dle normy EN Obj. č. DK 1 ks Konkrétní rozsah dodávky dle obj. čísel Profilové lišty, 482,6 mm (19 ), s plynule přestavitelnou hloubkou 2 ks Lišta ve tvaru C pro upevnění kabelů na zadním panelu 1 ks Plechový úhelník pro volitelnou montáž uzemňovací lišty nebo zásuvkové lišty v palcovém provedení 1 ks Otočné uzávěry 4 ks 1 x 2 x 2 x Přírubové desky v různých provedeních Velikost Počet Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Držák pro upevnění na stěnu pro vnější montáž 4 ks Prosklené dveře, hloubka profilu 34 mm 1 ks Prosklené dveře, hloubka profilu 60 mm 1 ks Přístrojová police, 2 U, pro pevnou montáž, hloubka 250 mm 1 ks Uzemňovací lišta 1 ks Alternativní uzavírací systémy viz strana 599 Je součástí dodávky Rittal Katalog 33/Rozváděče 67

14 Nástěnné skříňky AE Systémové příslušenství strana 537 Zásuvkové lišty strana 695 Klecové matice strana 757 Prosklené dveře strana 595 Skříň: ocelový plech Prosklené okénko: jednovrstvé bezpečnostní sklo, 3 mm Skříň: s práškovým nástřikem Výsuvný rám: nerez ocel RAL 7035 Stupeň krytí: Viz tabulka. Skříňka s dveřmi se závěsy Otočný uzávěr a vložka typu Doppelbart Přírubová deska s kartáčovou lištou pro zavedení kabelů do dna skříně Konkrétní rozsah dodávky dle obj. čísel viz tabulka Detailní výkresy: Naleznete na internetu S 19 výsuvným rámem Šířka mm Balení 600 Strana Výška mm 600 Hloubka mm 350 Závěs dveří vlevo Otočné uzávěry 2 Boční vybavení, svislé 4 U Čelní vybavení, svisle i vodorovně 10 U Stupeň krytí s přírubovou deskou pro kabelovou průchodku IP 54 dle normy EN Obj. č. DK 1 ks Konkrétní rozsah dodávky dle obj. čísel Výsuvný rám je upevněn na teleskopických lištách 1 ks Výstupní filtry jsou umístěny ve dnu skříňky a na boční straně vlevo 2 ks Průhledové okénko na boční straně vpravo 1 ks Lišta pro upevnění kabelů na zadní stěně 1 ks Přídavná lišta pro upevnění kabelů k montáži na výsuvný rám Přírubové desky dle volby Velikost 5 Počet Držák pro upevnění na stěnu 10 mm 4 ks Držák pro upevnění na stěnu pro vnější montáž 4 ks Držák pro upevnění na stěnu 40 mm 4 ks Odkládací police 1 ks ) 675 Přístrojová police, 1 U, hloubka 140 mm 1 ks Uzemňovací lišta, horizontální 1 ks Rozšiřovací sada ventilátoru 230 V AC (lze montovat pouze na spodní stranu) 1 sada Doplňující sada ventilátoru 48 V DC (lze montovat pouze na spodní stranu) 1 sada Náhradní filtrační vložky 5 ks Alternativní uzavírací systémy viz strana 599 1) Dodací lhůta na vyžádání. 68 Rittal Katalog 33/Rozváděče

15 Malé rozváděče pro optické kabely Systémové příslušenství strana 537 Konstrukce malých rozváděčů pro optické kabely: Montážní deska s variabilním upevněním až dvou rozdružovacích kazet (variabliní šířka kazet od 92 do 120 mm) a s integrovanou ochranou proti překroucení Oddělovací deska s hřebenovou lištu k uchycení panelů, k zakrytí rozdružovací kazety a k upevnění 2 patch panelů a patch panelu pro spojky F SMA, E 2000 ST, E 2000 Duplex, spojky SC a spojky SC Duplex Zavedení kabelů pomocí kabelových průchodek do zeslabených míst pro otvory (12 x PG 7 a 1 x PG 16). Skrz otvory vytvořené v zeslabených místech lze protáhnout i konektory osazené na kabelech (průměr otvorů: 12 x 12,5 mm a 2 x 22,5 mm). K redukci rozsahu upnutí kabelových průchodek jsou zapotřebí přídavné těsnicí vložky Skříňka a kryt: polykarbonát zesílený skelnými vlákny Šrouby krytu: polyamid Izolační ucpávky: polyamid Polyuretanové pěnové těsnění RAL 7035 Stupeň krytí: IP 66 dle normy EN Skříň se zeslabenými místy pro vyražení otvorů pro kabelové průchodky S krytem se závěsy s těsněním 2 šrouby víka, s možností zaplombování Izolační ucpávky pro upevnění na stěnu Montážní deska Oddělovací deska 12 kabelových průchodek PG 7 1 kabelová průchodka PG 16 Detailní výkresy: Naleznete na internetu. H T B Šířka (B) mm Balení 180 Strana Výška (H) mm 254 Hloubka (T) mm 90 Počet optických vláken (při použití patch panelů) 1 24 Obj. č. DK 1 ks Počet montážních pozic pro každý patch panel Počet montážních pozic pro každou skříňku Patch panel pro spojky ST ks Patch panel pro spojky SC, E 2000, E 2000 Duplex 12/6 24/12 2 ks Patch panel pro spojky SC Duplex ks Příchytky pro upevnění na stěnu 40 ks Rittal Katalog 33/Rozváděče 69

16 70

17 Systémy skříní Systémy řadových skříní TS 8 Výška: 1200 mm/1400 mm, hloubka: 500 mm...72 Výška: 1600 mm, hloubka: 500 mm...73 Výška: 1800 mm, hloubka: 400 mm...73 Výška: 1800 mm, hloubka: 500 mm...74 Výška: 1800 mm, hloubka: 600 mm...74 Výška: 2000 mm, hloubka: 400 mm...75 Výška: 2000 mm, hloubka: 500 mm...75 Výška: 2000 mm, hloubka: 600 mm...76 Výška: 2000 mm, hloubka: 800 mm...76 Výška: 2200 mm, hloubka: 600 mm...77 Skříň pro elektroniku...78 Pro modulární uspořádání čelní strany...79 IP 66/NEMA 4X a IP 66/NEMA Pro oblasti ohrožené zemětřesením...81 Systémy řadových skříní TS 8 pro instalační stojanové rozváděče Instalační stojanové rozváděče do 630 A...82 Instalační stojanové rozváděče do 1600 A...83 Systémy řadových skříní TS 8 pro aplikace Ri4Power Rozváděčové skříně pro aplikace Rittal Ri4Power...84 Modulární rozváděče, výška: 1800 mm...86 Modulární rozváděče, výška: 2000 mm...87 Modulární rozváděče, výška: 2200 mm...88 Rozváděče pro vedení kabelů, výška: 1800 mm...89 Rozváděče pro vedení kabelů, výška: 2000 mm...90 Rozváděče pro vedení kabelů, výška: 2200 mm...90 Rozváděčová skříň pro lištové pojistkové odpínače, výška: 2000 mm...91 Rozváděčová skříň pro lištové pojistkové odpínače, výška: 2200 mm...92 Rozváděčová skříň přípojnic, šířka: 200 mm...93 Samostatně stojící systémová skříň SE 8 Šířka: mm...98 Šířka: mm

18 Systémy řadových skříní TS 8 Systémové příslušenství strana 537 Rohové skříně TS 8 strana 583 TS 8 nerez ocel strana 194 TS 8 se stíněním EMC strana 200 Rámová konstrukce skříně, střecha, zadní stěna a plechové dno: ocelový plech, 1,5 mm Dveře: ocelový plech, 2,0 mm Montážní deska: ocelový plech, 3,0 mm Rámová konstrukce skříně: základní barva nanesená máčením Dveře, střecha a zadní stěna: základní barva nanesená máčením, vnější strana s práškovým nástřikem, strukturovaný lak Montážní deska a podlahové plechy: pozinkované RAL 7035 Stupeň krytí: IP 55 dle normy EN , splňuje NEMA 12. Rámová konstrukce skříně s dveřmi, s uzavírací vložkou typu Doppelbart 3 mm Montážní deska Podlahové plechy Zadní stěna Střešní plech 4 transportní oka Certifikáty: UL CSA TÜV Russian Maritime Register of Shipping TÜV Mark Lloyds Register of Shipping Bureau Veritas VDE Germanischer Lloyd Detailní výkresy: Naleznete na internetu. T B H F G Výška: 1200 mm/1400 mm, hloubka: 500 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks Dveře Hmotnost (kg) 74,5 92,1 140,0 86,0 107,5 163,5 Stěny Bočnice 2 ks Podstavec Díly přední a zadní Výška 100 mm 1 sada Výška 200 mm 1 sada Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavece viz strana 546 Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) ) 703 Montážní výztuhy do dveří 20 ks Schránka na schémata zapojení, ocelový plech 1 ks 4116.X X X X X X Závěsy ks Systémová svítidla viz strana 679 Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Balení = 2 sady 72 Rittal Katalog 33/Rozváděče

19 Systémy řadových skříní TS 8 Výška: 1600 mm, hloubka: 500 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks Dveře Hmotnost (kg) 100,0 103,0 159,3 Stěny Bočnice 2 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavece viz strana 546 Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) 703 Montážní výztuhy do dveří 20 ks Závěsy ks Systémová svítidla viz strana 679 Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Balení = 2 sady Výška: 1800 mm, hloubka: 400 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks Dveře Hmotnost (kg) 91,3 113,5 136,4 140,0 170,6 Stěny Bočnice 2 ks Dělicí stěna 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) ) ) 703 Montážní výztuhy do dveří 20 ks Schránka na schémata zapojení, ocelový plech 1 ks 4116.X X X X Závěsy ks Systémová svítidla viz strana 679 Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Balení = 2 sady Rittal Katalog 33/Rozváděče 73

20 Systémy řadových skříní TS 8 Výška: 1800 mm, hloubka: 500 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks ) Dveře Hmotnost (kg) 49,2 93,8 115,8 122,5 173,3 Stěny Bočnice 2 ks Dělicí stěna 1 ks Dělicí stěna pro modulové desky 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Montážní deska 1 ks Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) 703 Montážní výztuhy do dveří 20 ks Závěsy ks Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Bez trubkového rámu dveří, montážní desky a podlahových plechů. Stupeň krytí IP 55 a NEMA 12 nejsou splněny. 2) Balení = 2 sady Výška: 1800 mm, hloubka: 600 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks ) Dveře Hmotnost (kg) 51,7 96,8 120,3 125,8 179,9 Montážní výztuhy namontované na hloubku skříně Stěny Bočnice 2 ks Dělicí stěna 1 ks Dělicí stěna pro modulové desky 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Montážní deska 1 ks Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) 703 Montážní výztuhy do dveří 20 ks Závěsy ks Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Bez trubkového rámu dveří, montážní desky a podlahových plechů. Stupeň krytí IP 55 a NEMA 12 nejsou splněny. 2) Balení = 2 sady 74 Rittal Katalog 33/Rozváděče

21 Výška: 2000 mm, hloubka: 400 mm Rittal Katalog 33/Rozváděče Systémy řadových skříní TS 8 Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks Dveře Hmotnost (kg) 99,0 124,0 152,8 184,5 Stěny Bočnice 2 ks Dělicí stěna 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška: 2000 mm, hloubka: 500 mm Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) ) 703 Montážní výztuhy do dveří 20 ks Schránka na schémata zapojení, ocelový plech 1 ks 4116.X X X X Závěsy ks Systémová svítidla viz strana 679 Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Balení = 2 sady Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks ) Dveře Hmotnost (kg) 60,7 101,3 126,3 157,1 190,6 Stěny Bočnice 2 ks Dělicí stěna 1 ks Dělicí stěna pro modulové desky 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Montážní deska 1 ks Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) ) 703 Montážní výztuhy do dveří 20 ks Schránka na schémata zapojení, ocelový plech 1 ks 4116.X X X X Závěsy ks Systémová svítidla viz strana 679 Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Bez trubkového rámu dveří, montážní desky a podlahových plechů. Stupeň krytí IP 55 a NEMA 12 nejsou splněny. 2) Balení = 2 sady 75

22 Systémy řadových skříní TS 8 Výška: 2000 mm, hloubka: 600 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks ) Dveře Hmotnost (kg) 55,7 104,0 130,5 161,2 194,6 Montážní výztuhy namontované na hloubku skříně Stěny Bočnice 2 ks Dělicí stěna 1 ks Dělicí stěna pro modulové desky 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Montážní deska 1 ks Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) ) 703 Montážní výztuhy do dveří 20 ks Závěsy ks Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Bez trubkového rámu dveří, montážní desky a podlahových plechů. Stupeň krytí IP 55 a NEMA 12 nejsou splněny. 2) Balení = 2 sady Výška: 2000 mm, hloubka: 800 mm Šířka (B) mm Balení Strana Výška (H) mm Hloubka (T) mm Šířka montážní desky (F) mm Výška montážní desky (G) mm Obj. č. TS 1 ks Dveře Hmotnost (kg) 111,3 137,0 203,0 Montážní výztuhy namontované na hloubku skříně Stěny Bočnice 2 ks Dělicí stěna 1 ks Dveře Prosklené dveře 1 ks Podstavec Díly přední a zadní Boční zakrytí podstavce Výška 100 mm 1 sada Výška 200 mm 1 sada Výška 100 mm 1 sada Výška 200 mm 1 sada Flex Block viz strana 540 Nivelační prvek pro podstavce viz strana 546 Lišty pro mechanické upevnění kabelů pomocí příchytek 2 ks Lišty pro mechanické upevnění kabelů (profil tvaru C) pomocí kabelových příchytek 6 ks Profil k zavedení kabelů, zadní 1 sada ) 703 Montážní výztuhy do dveří 20 ks Závěsy ks Aretace dveří pro únikové cesty 1 ks Uzemňovací vodiče viz strana 689 Alternativní uzavírací systémy viz strana 600 1) Balení = 2 sady 76 Rittal Katalog 33/Rozváděče
