1 Solární systém SPIRAL Návod k instalaci a použití

2 Pracovní princip Voda ve vodní nádrži je ohřívána pomocí solárních trubic. Solární trubice jsou naplněny vodou, která je i ve vodní nádrži. Při ohřívání teplá voda stoupá nahoru, a naopak studená voda klesá dolů. Tento proces se stále dokola opakuje. Jelikož je tepelná trubice umístěna ve vakuu, jsou zaručeny minimální tepelné ztráty a zároveň vysoká účinnost!! Tento pracovní princip je stejný jako u beztlakého solárního systému. Rozdíl je v tom, že ve vodní nerezové nádrží je obsažena i měděná spirála, která zajišťuje mnohem efektivnější ohřev vody, vetší tlak a kvalitní čistou vodu. Měděnou spirálu je možné napojit třeba na ohřev bazénu, kotel (elektrický, plynový, na tuhá paliva) na pomocné přitápění. Využití u každého majitele je individuální a tento systém nabízí rozsáhlé možnosti, jak jej využít - záleží i na fantazii.

Jelikož je tepelná trubice umístěna ve vakuu, jsou zaručeny minimální tepelné ztráty a zároveň vysoká účinnost!! Tento pracovní princip je stejný jako u beztlakého solárního systému.

Popis solárního systému SPIRAL 6 8 1 Výstup teplé vody z měděné spirály 2 Vstup studené vody do měděné spirály 7 4 3 5 1. Vnitřní nerezová nádrž 2.

3 Popis solárního systému SPIRAL Výstup teplé vody z měděné spirály 2 Vstup studené vody do měděné spirály Vnitřní nerezová nádrž 2. Vnějsí nerezová nádrž 3. Stojan / Rám 4. Solární vakuová trubice 5. Podpěra solárních trubic 6. Teplotní a hladinové čidlo 7. Výpusť teplé vody 8. Přívod studené vody

Vnějsí nerezová nádrž 3. Stojan / Rám 4. Solární vakuová trubice 5.

Technické údaje Vodní nádrž: Kapacita: Vnější materiál nádrže: Vnitřní materiál nádrže: Izolační materiál: 100-300 L Nerezová ocel / Barevná ocel Nerezová ocel - 1,2mm. Polyuretanová pěna - 55mm.

4 Technické údaje Vodní nádrž: Kapacita: Vnější materiál nádrže: Vnitřní materiál nádrže: Izolační materiál: L Nerezová ocel / Barevná ocel Nerezová ocel - 1,2mm. Polyuretanová pěna - 55mm. Solární trubice: Izolační materiál: Minerální vlna - Rock Wool Těsnící materiál: Tepelně odolný silikon Materiál elektronky: Borosilikátové sklo 3.3-1,6mm. Poznámka k instalaci 1. V případě, že se rozhodnete pro instalaci solárního ohřívače vody na střeše což vyžaduje práci ve výšce, dbejte prosím zvýšené opatrnosti při montáži. Doporučujeme kontrolu krovu v místě instalace a montáž svěřit autorizované firmě. 2. Pečlivě se seznamte s tímto manuálem před tím, než začnete ohřívač instalovat. Instalace systému je zvládnutelná uživatelsky, vyžaduje však určitou technickou zdatnost. Instalaci systému doporučujeme svěřit odborné instalatérské firmě nebo kvalifikovanému montérovi.

V případě, že se rozhodnete pro instalaci solárního ohřívače vody na střeše což vyžaduje práci ve výšce, dbejte prosím zvýšené opatrnosti při montáži.

5 Hlavní součásti Sestavení solárního systému SPIRAL

6 Montáž 1. Montáž začněte smontováním držáků solární vodní nádrže (7) s hlavními nosnými konzolemi (4) 2. Dále přimontujte zadní podpěrné nohy (1) 3. Namontujte křížové výztuhy (3) a uprostřed je spojte šroubem 4. Namontujte výztuhy konstrukce (2) 5. Přimontujte patky nosné konstrukce (10) 6. Namontujte odrazová zrcadla pokud jsou součástí (5) nebo přední zpěry

7 7. Připevněte solární vodní nádrž Namontujte držák vakuových trubic na spodní část rámu 8. Opatrně zasuňte solární vakuovou trubici do otvoru vodní nádrže, dotáhněte ji a ujistěte se, že je trubice rovněž zasunuta do spodního držáku vakuových trubic. Nezapomeňte posunout protiprachové kroužky k vodní nádrži. Takto nainstalujte první dvě krajní trubice a poté zkontrolujte mezery mezi trubicemi a rámem. Mezera by měla být přibližně stejné po celé délce a trubice by měla být rovnoběžná s rámem. Mezeru upravíme poutočením vodní nádrže. 9. Poté naistalujte zbylé solární vakuové trubice. 10. Na závěr namontujte teplotní čídlo, automatické dopouštění vody a elektricky topnou patronu.

Nezapomeňte posunout protiprachové kroužky k vodní nádrži. Takto nainstalujte první dvě krajní trubice a poté zkontrolujte mezery mezi trubicemi a rámem.

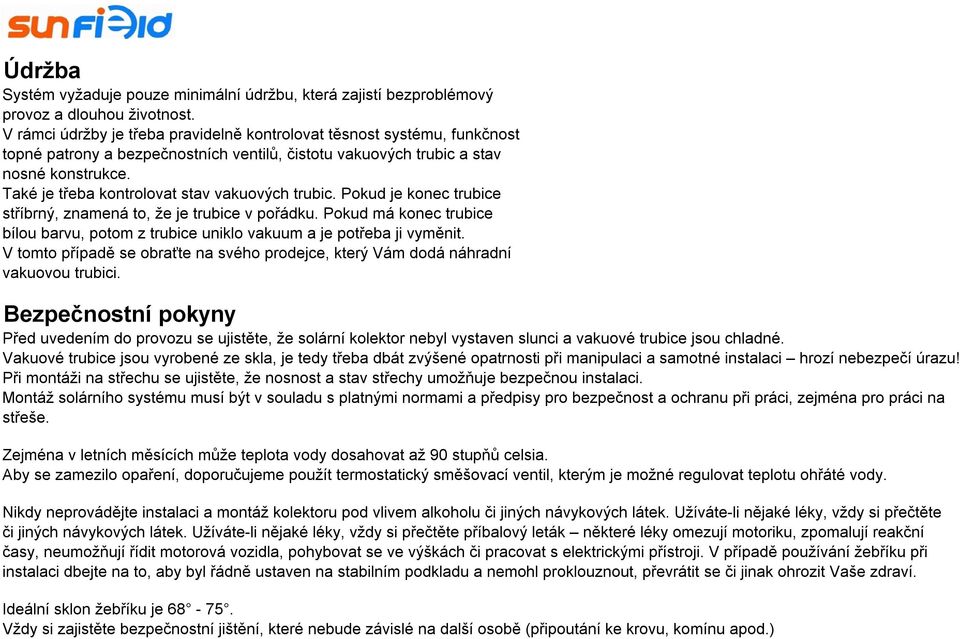

8 Údržba Systém vyžaduje pouze minimální údržbu, která zajistí bezproblémový provoz a dlouhou životnost. V rámci údržby je třeba pravidelně kontrolovat těsnost systému, funkčnost topné patrony a bezpečnostních ventilů, čistotu vakuových trubic a stav nosné konstrukce. Také je třeba kontrolovat stav vakuových trubic. Pokud je konec trubice stříbrný, znamená to, že je trubice v pořádku. Pokud má konec trubice bílou barvu, potom z trubice uniklo vakuum a je potřeba ji vyměnit. V tomto případě se obraťte na svého prodejce, který Vám dodá náhradní vakuovou trubici. Bezpečnostní pokyny Před uvedením do provozu se ujistěte, že solární kolektor nebyl vystaven slunci a vakuové trubice jsou chladné. Vakuové trubice jsou vyrobené ze skla, je tedy třeba dbát zvýšené opatrnosti při manipulaci a samotné instalaci hrozí nebezpečí úrazu! Při montáži na střechu se ujistěte, že nosnost a stav střechy umožňuje bezpečnou instalaci. Montáž solárního systému musí být v souladu s platnými normami a předpisy pro bezpečnost a ochranu při práci, zejména pro práci na střeše. Zejména v letních měsících může teplota vody dosahovat až 90 stupňů celsia. Aby se zamezilo opaření, doporučujeme použít termostatický směšovací ventil, kterým je možné regulovat teplotu ohřáté vody. Nikdy neprovádějte instalaci a montáž kolektoru pod vlivem alkoholu či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte příbalový leták některé léky omezují motoriku, zpomalují reakční časy, neumožňují řídit motorová vozidla, pohybovat se ve výškách či pracovat s elektrickými přístroji. V případě používání žebříku při instalaci dbejte na to, aby byl řádně ustaven na stabilním podkladu a nemohl proklouznout, převrátit se či jinak ohrozit Vaše zdraví. Ideální sklon žebříku je Vždy si zajistěte bezpečnostní jištění, které nebude závislé na další osobě (připoutání ke krovu, komínu apod.)
