C.A.SYSTEM s.r.o. Výhradní dovozce zaøízení Metasystem pro ÈR a schválený dodavatel doplòkù pro vozy Hyundai. únor 2012

Transkript

1 Výhradní dovozce do ÈR C.A.System s.r.o. Chráš any 52 Praha-západ Czech Republic tel , C.A.SYSTEM s.r.o. Výhradní dovozce zaøízení Metasystem pro ÈR a schválený dodavatel doplòkù pro vozy Hyundai únor 2012

2 KONTAKTY: Objednávky: Hyundai Motor Czech s.r.o. Záruèní a pozáruèní servis: Alena Podolková, Michal Tovara tel: , info@casystem.cz Prodejní podpora: Miloš Petøina tel: info@casystem.cz Technická podpora pro elektronické systémy: Vít Štefec tel: , hotline@casystem.cz Radek Mareš tel: HOT-LINE pro zamykání øadící páky tel: ,

3 PROGRAM PREZENTACE - pøehled doplòkù pro vozidla Hyundai - 3-stupòové vyhøívání sedaèek - 1-stupòové vyhøívání sedaèek - INOVACE parkovací sady FBSN - alarmy, dálkové ovládání centrálního zamykání, rozšíøení funkcí sériových alarmù - automatické dovírání elektrických oken - GSM pagery/satelitní vyhledávání GPA - TPMS snímání tlaku v pneumatikách - Metablue pin to pin hands free sada - Medvìd blok - zamykání øazení

4 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA Accent 2006 ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI HPA4TOP (005ND40H) HPA2 (005ND_HPA2) DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ HPA2 (005ND_HPA2) PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ 22702R (006ND22702R) Větší vyhřívací plocha SH (006NDSH936100) Menší vyhřívací plocha PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ - - ZADNÍCH 3 STUPŇOVÉ Elantra (MD) 2011 sériový alarm (rozšíření funkcí) M138A vždy pouze 1 kus (H05ND63) F13 (H05ND42) M1603 (006ND22) netestováno netestováno FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-8D (005ND119) FBSN-2FD (005ND113) SH (006NDSH936100) OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) netestováno netestováno C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

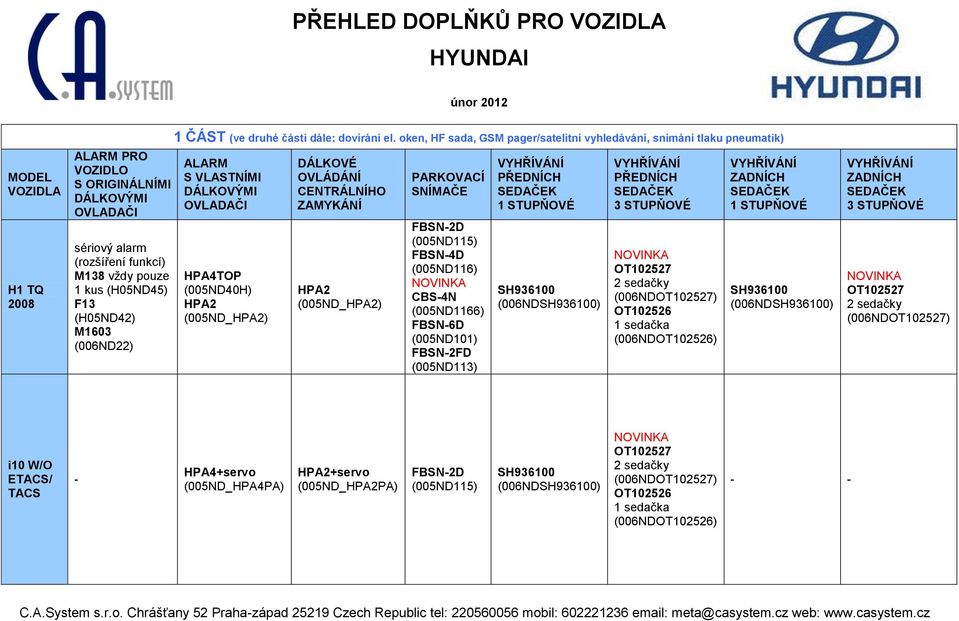

5 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA H1 TQ 2008 ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI HPA4TOP (005ND40H) HPA2 (005ND_HPA2) DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ HPA2 (005ND_HPA2) PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ SH (006NDSH936100) PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ SH (006NDSH936100) ZADNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) i10 W/O ETACS/ TACS - HPA4+servo (005ND_HPA4PA) HPA2+servo (005ND_HPA2PA) FBSN-2D (005ND115) SH (006NDSH936100) OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) - - C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

6 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA i20 W/O Safety Power Window (front) ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI - 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI HPA4TOP (005ND40H+ 006ND33M2) HPA2 (005ND_HPA2+ 006ND33M2) DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ HPA2 (005ND_HPA2) PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ SH (006NDSH936100) PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ SH (006NDSH936100) ZADNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) i20 With Safety Power Window (front) HPB TOP PLIP (006ND ND33M2) - série FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) SH (006NDSH936100) OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) SH (006NDSH936100) OT sedačky (006NDOT102527) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

7 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA i30 W/O Safety Power Window ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI HPA4TOP (005ND40H+ 006ND33M2) HPA2 (005ND_HPA2+ 006ND33M2) DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ série PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ 22704R (006ND22704R) Větší vyhřívací plocha SH (006NDSH936100) Menší vyhřívací plocha PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ - - ZADNÍCH 3 STUPŇOVÉ i30 With Safety Power Window sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) HPA4TOP (005ND40H+ 006ND33M2) HPA2 (005ND_HPA2+ 006ND33M2) série FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) 22704R (006ND22704R) Větší vyhřívací plocha SH (006NDSH936100) Menší vyhřívací plocha OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) - - C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

8 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA i30 (GD) ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138A vždy pouze 1 kus (H05ND63) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI - série DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-8D (005ND119) FBSN-2FD (005ND113) FBSN-4FD (005ND114) PŘEDNÍCH 1 STUPŇOVÉ PŘEDNÍCH 3 STUPŇOVÉ ZADNÍCH 1 STUPŇOVÉ Připravuje se Připravuje se - - ZADNÍCH 3 STUPŇOVÉ i40 (VF) sériový alarm (rozšíření funkcí) M138A vždy pouze 1 kus (H05ND63) F13 (H05ND42) M1603 (006ND22) série série FBSN-2FD (005ND113) netestováno netestováno netestováno netestováno C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

9 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA ix20 ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138A vždy pouze 1 kus (H05ND63) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI netestováno DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ HPA2 (005ND_HPA2) PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ SH (006NDSH936100) PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ - - ZADNÍCH 3 STUPŇOVÉ ix35 sériový alarm (rozšíření funkcí) M138A vždy pouze 1 kus (H05ND63) F13 (H05ND42) M1603 (006ND22) série série FBSN-4D (005ND116) FBSN-6D (005ND101) CBS-4N (005ND1166) FBSN-8D (005ND119) FBSN-2FD (005ND113) FBSN-4FD (005ND114) 22702R (006ND22702R) Větší vyhřívací plocha SH (006NDSH936100) Menší vyhřívací plocha OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) 22702R (006ND22702R) Větší vyhřívací plocha SH (006NDSH936100) Menší vyhřívací plocha OT sedačky (006NDOT102527) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

10 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA ix55 ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138A vždy pouze 1 kus (H05ND63) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI série DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ série PARKOVACÍ SNÍMAČE FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ SH (006NDSH936100) PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ SH (006NDSH936100) ZADNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) Matrix HPA4TOP (005ND40H+ 007ND02) HPA2 (005ND_HPA2+ 007ND02) HPA2 (005ND_HPA2+ 007ND02) FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) SH (006NDSH936100) OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) - - sedačky ) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

11 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA Santa Fe 2006 ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI série DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ série PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ SH (006NDSH936100) PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ SH (006NDSH936100) ZADNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) Santa Fe (CM MY2010) sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) série série FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) SH (006NDSH936100) OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) SH (006NDSH936100) OT sedačky (006NDOT102527) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

12 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 MODEL VOZIDLA Sonata new Tucson ALARM PRO VOZIDLO S ORIGINÁLNÍMI DÁLKOVÝMI OVLADAČI sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) sériový alarm (rozšíření funkcí) M138 vždy pouze 1 kus (H05ND45) F13 (H05ND42) M1603 (006ND22) 1 ČÁST (ve druhé části dále: dovírání el. oken, HF sada, GSM pager/satelitní vyhledávání, snímání tlaku pneumatik) ALARM S VLASTNÍMI DÁLKOVÝMI OVLADAČI série HPA4TOP (005ND40H) HPA2 (005ND_HPA2) DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ série HPA2 (005ND_HPA2) PARKOVACÍ SNÍMAČE FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) FBSN-2D (005ND115) FBSN-4D (005ND116) CBS-4N (005ND1166) FBSN-6D (005ND101) FBSN-2FD (005ND113) PŘEDNÍCH 1 STUPŇOVÉ SH (006NDSH936100) PŘEDNÍCH 3 STUPŇOVÉ OT sedačky (006NDOT102527) OT sedačka (006NDOT102526) ZADNÍCH 1 STUPŇOVÉ ZADNÍCH 3 STUPŇOVÉ C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

13 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor ČÁST MODEL VOZIDLA Accent 2006 Elantra (MD) 2011 H1 TQ 2008 AUTOMATICKÉ DOVÍRÁNÍ ELEKTRICKÝCH OKEN Pro 4 okna M8 2 kusy (006ND21) netestováno Pro 2 okna M8 (006ND21) BLUETOOTH HANDS FREE SADA METABLUE (005ND_METABLUE) METABLUE (005ND_METABLUE) METABLUE PIN TO PIN (005ND_METABLUEH) GSM PAGER/SATELITNÍ VYHLEDÁVÁNÍ GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) MONITOROVÁNÍ TLAKU V PNEUMATIKÁCH TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) i10 W/O ETACS/TACS Pro 4 okna M8 2 kusy (006ND21) METABLUE (005ND_METABLUE) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) TPM24-4 (006ND_TPM244) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

14 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor ČÁST MODEL VOZIDLA i20 W/O Safety Power Window (front) i20 With Safety Power Window (front) i30 W/O Safety Power Window AUTOMATICKÉ DOVÍRÁNÍ ELEKTRICKÝCH OKEN Pro 2 okna M8 (006ND21) Pro 2 okna M141-HA (H05ND62) + M8 (006ND21) Pro 4 okna M8 2 kusy (006ND21) BLUETOOTH HANDS FREE SADA METABLUE (005ND_METABLUE) METABLUE (005ND_METABLUE) METABLUE (005ND_METABLUE) GSM PAGER/SATELITNÍ VYHLEDÁVÁNÍ GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) MONITOROVÁNÍ TLAKU V PNEUMATIKÁCH TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) i30 With Safety Power Window Pro 4 okna M141-H (H05ND46) METABLUE (005ND_METABLUE) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) TPM24-4 (006ND_TPM244) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

15 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor ČÁST MODEL VOZIDLA i30 (GD) W/O Safety Power Window i40 (VF) ix20 With Safety Power Window (front left) AUTOMATICKÉ DOVÍRÁNÍ ELEKTRICKÝCH OKEN Pro 4 okna M8 2 kusy (006ND21) Pro 4 okna s funkcí Safety Power Window M141-HC (H05ND634) Pro 2 přední okna M141-H (H05ND46) + M8 (006ND21) Pro 2 zadní okna M8 (006ND21) BLUETOOTH HANDS FREE SADA METABLUE PIN TO PIN (005ND_METABLUEH) METABLUE (005ND_METABLUE) METABLUE PIN TO PIN (005ND_METABLUEH) GSM PAGER/SATELITNÍ VYHLEDÁVÁNÍ GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) PA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) MONITOROVÁNÍ TLAKU V PNEUMATIKÁCH TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) ix35 Pro 2 přední okna M141-HB (H05ND47) Pro 2 zadní okna M8 (006ND21) METABLUE PIN TO PIN (005ND_METABLUEH) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) TPM24-4 (006ND_TPM244) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

16 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor ČÁST MODEL VOZIDLA ix55 Matrix 2008 Santa Fe 2006 AUTOMATICKÉ DOVÍRÁNÍ ELEKTRICKÝCH OKEN Pro 4 okna M141-HA 1 kus (H05ND62) + M8 3 kusy (006ND21) Pro 4 okna M8 2 kusy (006ND21) Pro 4 okna M8 2 kusy (006ND21) BLUETOOTH HANDS FREE SADA METABLUE (005ND_METABLUE) METABLUE (005ND_METABLUE) METABLUE (005ND_METABLUE) GSM PAGER/SATELITNÍ VYHLEDÁVÁNÍ GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) MONITOROVÁNÍ TLAKU V PNEUMATIKÁCH TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) TPM24-4 (006ND_TPM244) Santa Fe (CM MY2010) Pro 2 přední okna M141HB a relé s paticí (H05ND47) a (005ND74) Pro 2 zadní okna M8 (006ND21) METABLUE (005ND_METABLUE) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) TPM24-4 (006ND_TPM244) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

17 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor ČÁST MODEL VOZIDLA Sonata new AUTOMATICKÉ DOVÍRÁNÍ ELEKTRICKÝCH OKEN Pro 3 okna M8 2 kusy (006ND21) BLUETOOTH HANDS FREE SADA METABLUE (005ND_METABLUE) GSM PAGER/SATELITNÍ VYHLEDÁVÁNÍ GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) MONITOROVÁNÍ TLAKU V PNEUMATIKÁCH TPM24-4 (006ND_TPM244) Tucson Pro 4 okna M8 2 kusy (006ND21) METABLUE (005ND_METABLUE) GPA800 (005ND_GPA800) GPA800GPS (005NDGPA800GPS) GPA800HFGPS (005NDGPA800HFGPS) TPM24-4 (006ND_TPM244) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

18 PŘEHLED DOPLŇKŮ PRO VOZIDLA HYUNDAI únor 2012 DALŠÍ DOPLŇKOVÁ ČIDLA A MODULY POPIS DOPLŇKU OZNAČENÍ META OZNAČENÍ PARTSPOINT motorek 3602 (pro vozy bez serva centrálu ve dveřích řidiče) 3602 (007ND02) tlačítko pro vypnutí předních snímačů u sady parkovacích čidel FBSN-6D, FBSN-8D, FBSN-2FD, FBSN-4FD SW4-F (005ND_SW4F) spínač kapoty spínač kapoty (006ND33M2) 4 ks samostatných senzorů + 4 ks ventilků (např. pro zimní pneu) pro sadu TPM24-4 BT24-4 (006ND_BT244) náhradní senzor s ventilkem - č.:1 pro sadu TPM24-4 TPMSEN- 1 (006ND_TPMSEN1) náhradní senzor s ventilkem - č.:2 pro sadu TPM24-4 TPMSEN- 2 (006ND_TPMSEN2) náhradní senzor s ventilkem - č.:3 pro sadu TPM24-4 TPMSEN- 3 (006ND_TPMSEN3) náhradní senzor s ventilkem - č.:4 pro sadu TPM24-4 TPMSEN- 4 (006ND_TPMSEN4) náhradní senzor s ventilkem - č.:5 pro sadu TPM24-4 TPMSEN- 5 (006ND TPMSEN5) náhradní ventilek pro sadu TPM24-4 TPMSVEN (006ND TPMSVEN) C.A.System s.r.o. Chrášťany 52 Praha-západ Czech Republic tel: mobil: meta@casystem.cz web:

19 3-STUPÒOVÉ VYHØÍVÁNÍ SEDAÈEK Funkce - tøi stupnì intenzity vyhøívání 50, 75, 100% - teplotní rozmezí C - elektronické ovládání výkonu - rychlý ohøev s rovnomìrným rozdìlením - 3 LED na tlaèítku signalizující stav vyhøívání Objednací kódy vyhøívání pro jednu sedaèku (sedák a opìrák) 006NDOT vyhøívání pro dvì sedaèky (sedák a opìrák) 006ND0T102527

20 1-STUPÒOVÉ VYHØÍVÁNÍ SEDAÈEK Pøíklad umístìní vyhøívání v sedaèce spolujezdce ve voze Hyundai i30 V nabídce pro vozidla Hyundai je (viz. PØEHLED DOPLÒKÙ PRO VOZIDLA HYUNDAI) v nabídce nìkolik rozmìrových variant vyhøívání sedaèek pro dodateènou montáž. Vyhøívání je urèeno pøedevším pro zpøíjemnìní prvních chvil ve vozidle. Vyhøívání se montuje pod èalounìní sedaèky. Ovládání je jednostupòové, pomocí spínaèe, poloha zapnuto/vypnuto. Teplota vyhøívání je automaticky udržována pomocí termostatu v každé sedaèce v rozmezí C. V praxi dojde po zapnutí vyhøívání k postupnému dosažení teploty 36 C kdy termostat vyhøívání odpojí. Pokud teplota sedaèky neklesne opìt pod 26 C, tak se vyhøívání již znovu nezapne. Pouze v pøípadì, kdy je sedaèka výraznì podchlazená, dochází k automatickému opakovanému zapnutí vyhøívání pomocí termostatu. Spínaè ovládání vyhøívání

21 INOVOVANÉ SADY PARKOVACÍCH SNÍMAÈÙ FBSN Nová verze snímaèe FBSN (zadní a pøední) Vlastnosti: - zvýšená odolnost proti vodì a soli - snadnìjší lakování - nová verze sw Plastový kroužek chránící snímaè pøed vnìjším tlakem Gumové pouzdro snímaèe Vlastní snímaè Zmìny v sadách FBSN - nové pøední snímaèe (zadní strana snímaèe je hnìdá) mající lepší stabilitu. Lze jimi v pøípadì potøeby nahrazovat i zadní snímaèe - nové provedení zadních snímaèù viz. Nová verze snímaèe FBSN - možnost nastavení citlivosti zadních a pøedních snímaèù ve tøech úrovních (nízká, standard, vysoká) pro odstranìní nežádoucího snímání napø. hrubého povrchu vozovky - potlaèení detekce vyènívajících èástí (pro zadní èidla) ve 4 úrovních. Potlaèení indikace napø. rezervního kola, tažného zaøízení, pøeènívající RZ... Poznámka: Snímaèe nových sad FBSN a pùvodních sad FBSN nejsou vzájemnì kompatibilní.

22 ALARM A DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ Øídící jednotka HPA H P A 2 dálkové ovladaèe Umístìní ultrazvukového snímaèe alarmu Zaøízení HPA lze instalovat v provedení jako alarm, nebo dálkové ovládání centrálního zamykání. Alarm HPA4TOP (005ND40H) Hlavní funkce: - ochrana dveøí, kapoty, zavazadlového prostoru - digitální ultrazvukový snímaè - snímaè klíèe zapalování - imobilizer - zálohovaná siréna - výstup pro ovládání klaksonu - ovládání centrálního zamykání - LED s pamìtí poplachu - možnost pøipojení doplòkových èidel Dálkové ovládání centrálního zamykání HPA2 (005ND_HPA2) Hlavní funkce: - ovládání centrálního zamykání - výstup pro smìrová svìtla - možnost zapojení funkcí jednoduchého alarmu (ochrana dveøí, kapoty, kufru, výstup pro klakson)

23 ALARM A DÁLKOVÉ OVLÁDÁNÍ CENTRÁLNÍHO ZAMYKÁNÍ Snímek 1 nesprávné zapojení Zaøízení HPA èasté chyby pøi instalaci Alarm HPA4TOP (005ND40H) a HPA2 (005ND_HPA2) - Zapojení LED kontrolky (viz. snímky). Kontrolka musí vždy být pøipojena k jednotce HPA (mùže zùstat ukryta pod pøístrojovou deskou vozu). Kabel LED kontrolky musí zùstat volnìji natažený pod pøístrojovou deskou vozu viz. snímek 2, jelikož obsahuje anténu pøijímaèe a nezapojení kontrolky nebo ponechání kabelu smotaného výraznì zkracuje dosah ovladaèù. - Jednotka HPA musí být ukostøena na originální kostøící bod vozu. Pokud je pro ukostøení využito jiné místo, dochází k zamrznutí jednotky HPA a funkce je obnovena pouze po odpojení a pøipojení napájení jednotky. Snímek 2 správné zapojení - Doporuèujeme nevyužívat proøezávací svorky pro zapojení vodièù instalace. Dochází ke zmenšení prùøezu vodièù a k èasté poruše vodivosti spoje.

24 ROZŠÍØENÍ FUNKCÍ SÉRIOVÉHO ALARMU HYUNDAI Umístìní ultrazvukového snímaèe Vozidla Hyundai jsou èasto vybavena sériovým alarmem který zajiš uje ochranu dveøí, kapoty a zavazadlového prostoru. Funkce tohoto alarmu lze rozšíøit pomocí dodateèných modulù: - Modul ultrazvukových snímaèù F13 (H05ND42) chránící vnitøní prostor vozidla - Modul náklonového snímaèe M1603 (006ND22) chránící vozidlo pøi pokusu o naložení na odtahovou službu. - V zapojení snímaèù F13 a M1603 je vždy použit 1 kus komunikaèního modulu M138 (H05ND45) nebo M138A (H05ND63) pro 1 vozidlo Náklonový snímaè Dále lze funkci sériového alarmu Hyundai rozšíøit o GSM pager øady GPA viz. informace v sekci GSM PAGER/SATELITNÍ VYHLEDÁVÁNÍ Komunikaèní modul

25 AUTOMATICKÉ DOVÍRÁNÍ OKEN Moduly automatického dovírání oken zajistí, že pøi uzamknutí vozidla nezùstane nedopatøením nìkteré z elektricky ovládaných oken otevøené. V zapojení se využívají moduly M8 (006ND21) kdy jeden modul dokáže uzavøít maximálnì dvì okna. Dále jsou k dispozici napø. - sada dovírání oken M141-H (005ND46) - sada dovírání oken M141-HA (H05ND62) Použití jednotlivých modulù pro konkrétní vozidlo je popsáno v tabulce PØEHLED DOPLÒKÙ PRO VOZIDLA HYUNDAI M8 M141-H, M141-HA

26 GSM PAGERY/SATELITNÍ VYHLEDÁVÁNÍ GPA Jednotka GPA pageru GSM anténa Zaøízení GPA ve spojení s alarmem vozidla dodateènì montovaným, nebo sériovým, umožòuje informovat majitele vozu o pøípadném pokusu o krádež. Informace probíhá prostøednictvím zasláním SMS a voláním. Zaøízení je tøeba vybavit SIM kartou libovolného GSM operátora Pøi objednávce GPA využijte následující postup: - od zákazníka získat SIM kartu libovolného GSM operátora, nejlépe paušálnì placenou, se službou roaming. - odeslat SIM kartu s pinem, spolu s objednávkou pøíslušného modelu pageru (viz. následující strana) do C.A.System. Do objednávky zadat do jakého modelu vozidla bude pager montován, SPZ pokud je známa a telefonní èísla na která má pager volat v urèeném poøadí (max.5 èísel) - v C.A.System bude pager naprogramován a zaslán k dealerovi na instalaci - vyúètování probìhne pøes Hyundai Motor Czech s.r.o. - po nainstalování do vozidla je tøeba pager aktivovat zasláním SMS viz. instalaèní návod GPA

27 GSM PAGERY/SATELITNÍ VYHLEDÁVÁNÍ GPA Pøehled modelù GPA

28 METABLUE 2 PIN TO PIN BLUE TOOTH HANDS FREE SADA A Objednací kód sady: 005ND METABLUEH Vhodné pro vozidla s originálním autorádiem: A2 A3 A1 - ix20 - ix35 - H1 (TQ) - možná lze též použít pro vozidlo ELANTRA (MD) PIN TO PIN Sada je vybavena pin to pin kabelovým svazkem vèetnì zapojení signálu Mute pro rychlou instalaci.

29 TPMS SNÍMÁNÍ TLAKU V PNEUMATIKÁCH Umístìní snímaèe tlaku na disku kola Systém monitorování tlaku v pneumatikách je urèen pro osobní automobily a lehké dodávkové vozy. Systém prùbìžnì kontroluje tlak v pneumatikách a jejich teplotu. V pøípadì vzniku nebezpeèné situace varuje øidièe. Sledování tlaku je plnì funkèní i bìhem parkování vozu. Po zapnutí zapalování je pak øidiè okamžitì upozornìn na pøípadný problém s pneumatikami. Umístìní displeje

30

31 HYUNDAI H05ND 001 Atos Prime - FL MT.PZ K-VRP H05ND 001AT Atos Prime AT K-VRP H05ND 26 Getz - FL model MT.PZ K-MKR H05ND 26VGT Getz VGT / FL model MT.LP K-MKR H05ND 033 Accent "LC" 5MT.PZ K-VRP H05ND 034 Accent "LC" Sport 5MT.PZ K-VRP H05ND 44 Accent "MC" FL 2006 (II) 5MTLP K-MKR H05ND 44AT Accent MC FL 2006 (II) AT K-SPA H05ND 23B Coupé 5MT.PZ K-VRP H05ND 025AT Coupé AT K-RPA H05ND 60 Coupe (II) 5MT.PZ K-MKR H05ND 61 Coupe (II) 6MT.LP K-MKR H05ND80 VELOSTER 6MT.LP OD 2011 K-VRP H05ND28 GENESIS 2.0 Tci 6MT.LP OD 2011 K-SPA H05ND29 GENESIS 3.8 V6 / RS 6AT OD 2011 K-SPA H05ND099 Elantra FL od 08/2003 5MT.PZ K-VRP H05ND991 Elanta (II) - mimo výbavy STYLE 6MT.LP OD 2011 K-ZAP H05ND992 Elanta (II) 6AT OD 2011 K-SPA H05ND993 Elanta (II) - pouze výbava STYLE 6MT.LP OD 2011 K-ZAP H05ND 021 Matrix 5MT.PZ K-SPA H05ND 0212 Matrix - CRDi 5MT.LP K-SPA H05ND 018 Trajet 5MT.PZ K-MKR H05ND57 i10 (vč. FL 2011) AT OD 2008 K-RPA H05ND 55 i V (vč. FL 2011) 5MT.PZ OD 2008 K-SPA H05ND 56 i CRDi VGT (vč.fl 2011) 5MT.LP OD 2008 K-RPA H05ND21 i20 5MT.LP OD 2009 K-MKR H05ND20 i20 5MT.PZ OD 2009 K-MKR H05ND24 i20 6MT.LP OD 2009 K-MKR H05ND23 i20 4AT OD 2009 K-SPA H05ND 53 i30 5MT.PZ K-MKR H05ND 54 i30 AT K-RPA H05ND 532 i30cw 1.6 CRDi VGT 6MT.LP OD 2009 K-MKR H05ND 531 i30cw 2.0 CRDi VGT 6MT.LP K-SPA H05ND 533 I30, i30 cw Nošovice (FL 2010) 5+6MT.LP OD 10/ 2010 K-MKR H05NDI30GDMTM I30 (II-GD) 1.4,1.6 CVVT/ 1.6 Gdi 6MT.LP OD 2012 K-ZAP H05NDI30GDAT I30 (II-GD) 1.4 / 1.6 CVVT 6AT OD 2012 vývoj H05ND75 I40, i40 cw 6MT.LP OD 2011 K-MKR H05ND76 I40, i40 cw 6AT OD H05ND 014 Sonata (IV) 5MT.PZ K-SPA H05ND 31 Sonata (V) 5AT K-RPA H05ND 34 Sonata (V) - benzin + diesel 5+6MT.LP K-VRP H05ND 29 Sonata (V) 4AT K-RPA H05ND 35 Sonata (VI) 6MT.LP K-SPA H05ND 36 Sonata (VI) 5MT.LP K-SPA H05ND 37 Sonata (VI) 4AT K-RPA H05ND69 IX MT.LP OD 2010 K-SPA -1/2- Platnost od :

32 H05ND70 IX 20 4AT OD 2011 K-CPD H05ND 27 Tucson - benzín i diesel 5MT.PZ K-SPA H05ND 32 Tucson VGT /CRDi (diesel) 6MT.LP K-SPA H05ND 27AT Tucson AT K-SPA H05ND64 IX 35 6 AT OD 2010 K-VRP H05ND65 IX 35 6MT.LP OD 2010 K-VRP H05ND66 IX 35 5MT.PZ OD 2010 K-VRP H05ND656 IX Gdi / 1.7 CRDi 6MT.LP OD 10/ 2010 K-VRP H05ND 177 Santa Fe 5MT.PZ K-VRP H05ND 177AT Santa Fe AT K-VRP H05ND 077 Santa Fe "CM" (II) VGT/CRDi 5MT.PZ K-VRP H05ND 078 Santa Fe "CM" (II) AT K-VRP H05ND68 Santa Fe "FL" (III) VGT/CRDi 6MT.LP OD 2010 K-VRP H05ND671 Santa Fe "FL" (III) 6AT OD 2010 K-VRP H05ND 022 Terracan MT, Terracan 5MT.PZ K-SPA H05ND 22AT Terracan AT, Terracan AT K-SPA H05ND01 IX 55 6AT OD 2008 K-RPA H05ND 020 H1-2.5 Tci 5MT.PZ K-SPA H05ND 026 H1 (II) - Van, TOUR 5MT.PZ OD 2008 K-MKR H05ND 027 H1 (II) - Van, TOUR 6MT.LP OD 2011 K-CPD * Vysvětlivky řada KOMPAKTNÍ : K-MKR z manžety K-SPA - z boku stř. panelu od spolujezdce K-RPA- z boku stř. panelu od řidiče K-SKO ze strany spolujezdce / koberec K-RKO ze strany řidiče / koberec K-CPD- z čela přístrojové desky K-ZAP - umístění zámku místo zapalovače K-VRP - shora ve středovém panelu MT.LP = man. řazení zpátečka vlevo vpřed MT.PZ = man. řazení zpátečka vpravo vzad -2/2- Platnost od :
