PARKOVACÍ RADAR UŽIVATELSKÁ PŘÍRUČKA

Transkript

1 PARKOVACÍ RADAR UŽIVATELSKÁ PŘÍRUČKA

2 OBSAH STRUČNÝ POPIS... 2 CHARAKTERISTIKA A TECHNICKÉ ÚDAJE... 2 Charakteristiky systému... 2 Technické údaje... 2 INSTALACE... 3 Zapojovací schéma pro parkovací systém s 2-4 čidly... 3 Zapojovací schéma pro parkovací systém se 4 čidly... 3 Zapojovací schéma se čtyřmi čidly... 4 POPIS ČIDEL... 4 OZNAČENÍ DISPLEJŮ... 4 NEJNOVĚJŠÍ PARKOVACÍ SYSTÉM S ČIDLY... 5 MONTÁŽ... 5 PROVOZ... 7 A. Funkční schéma... 7 B. Dosah detekce... 8 C. Způsoby výstrahy... 8 D. Upozornění pro používání... 9 DIAGNOSTIKA PORUCH A JEJICH ŘEŠENÍ... 9 VÝZNAM ČÍSELNÉHO ZNAČENÍ PARKOVACÍCH SYSTÉMŮ STRUČNÝ POPIS Tento systém s parkovacími senzory a super-miniaturním displejem ve zpětném zrcátku pro prevenci nárazu na překážku je novým bezpečnostním asistentem pro parkování. Využívá nejnovější bionickou ultrazvukovou technologii snímání a řízení vysoce rychlým počítačem se zobrazením v novém stylu. Je to ideální řídící systém pro vaše parkování. Tento systém pracuje při jakémkoliv počasí. Může být spolehlivě využíván kdykoliv. Umí detekovat překážku přesně v dosahu dvou metrů. A informuje vás různými zvuky a různými obrázky. Pokud jde o náš design, tak některé součásti mohou být instalovány podle vašeho přání. Počet a barva detekčních čidel mohou být voleny. A mohou být detekovány některé překážky vpředu i vzadu. Nedělejte si starosti s narušením vzhledu vašeho vozu při použití tohoto systému. A jeho skutečná výkonnost může být zlepšována. Děkujeme vám za používání systému. Před instalací a použitím systému si pozorně přečtěte tuto příručku. CHARAKTERISTIKA A TECHNICKÉ ÚDAJE Charakteristiky systému Multifunkční design Automatické zrcadlení, systém parkovacích čidel a mobilní funkce. Design s obráceným zrcadlením, účelná montáž. Frekvenční pásmo, číslicový displej. Upozornění pro vás digitálním číslem, zvukem směru a imitací rychlosti. Spolehlivá technická zkouška stárnutí pro zachování trvalé kvality. Technické údaje Provozní napájecí napětí: 10 ~ 15V stejnosměrných Maximální příkon: Pmax < 5W Provozní rozsah teplot: -20 C ~ +60 C Zobrazovaná vzdálenost: S<= 1,8m Signalizovaná vzdálenost: S<= 1,5m Zvuková signalizace: >= 50dB 2

3 INSTALACE Zapojovací schéma pro parkovací systém s 2-4 čidly Zapojovací schéma pro parkovací systém se 4 čidly 3

4 Zapojovací schéma se čtyřmi čidly POPIS ČIDEL OZNAČENÍ DISPLEJŮ 4

5 NEJNOVĚJŠÍ PARKOVACÍ SYSTÉM S ČIDLY MONTÁŽ 5

6 6

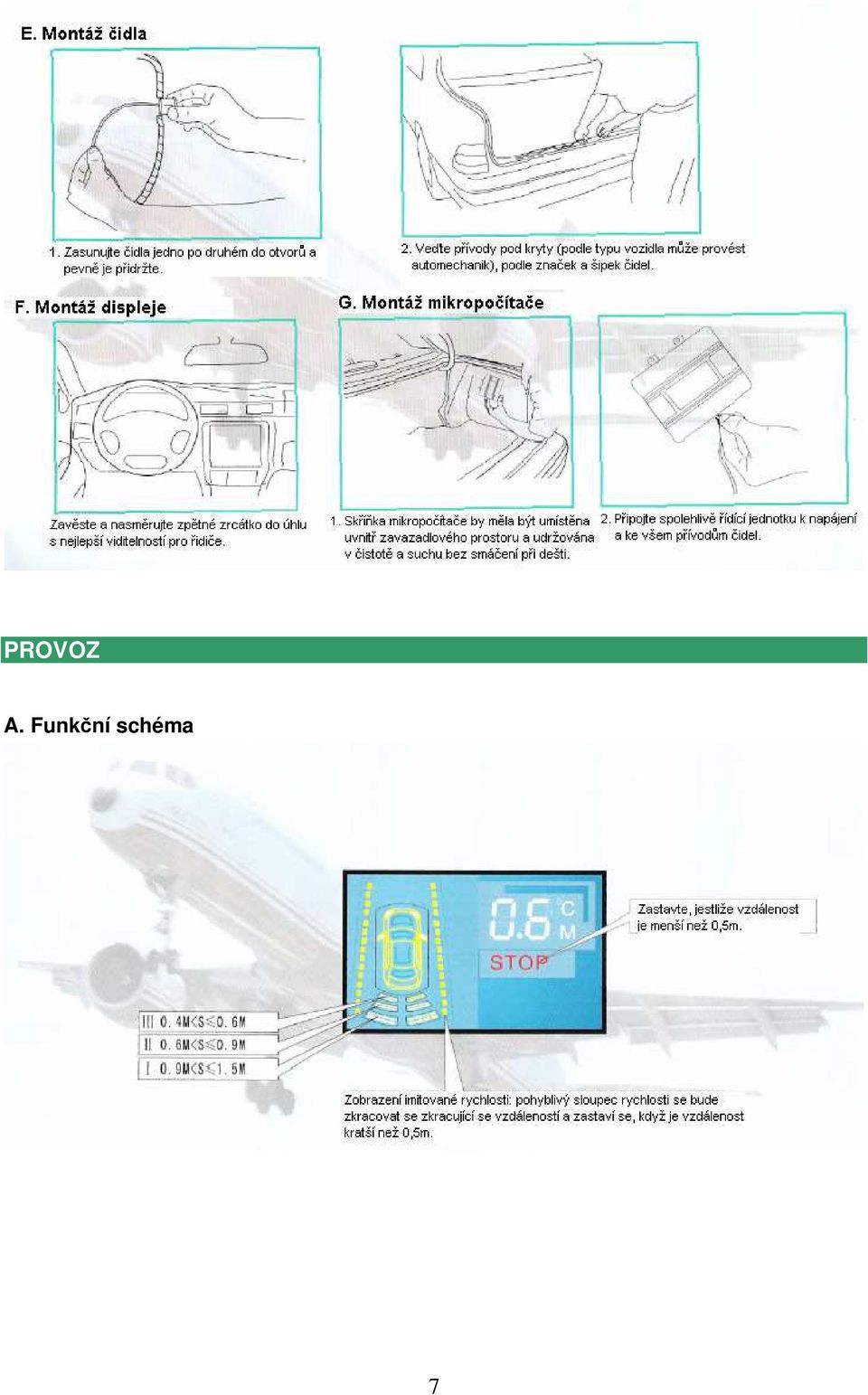

7 PROVOZ A. Funkční schéma 7

8 B. Dosah detekce Poznámky: 1. Detekční dosah střežené oblasti je 2m 1,5m bez výstrahy. Parkovací systém nevydává žádný zvukový signál. 2. Detekční dosah oblasti s výstrahou je 1,5m 0,0m a ve všech směrech budete varováni. Displej vás bude varovat výstražným zvukovým signálem. C. Způsoby výstrahy Oblast Číslicový displej Počet oblastí Zvuková výstraha Poznámka 1 Skutečná vzdálenost --- Žádná Bezpečná vzdálenost 2 Skutečná vzdálenost 1 Žádná Bezpečná vzdálenost 3 Skutečná vzdálenost 2 Jednou za sekundu Pozor 4 Skutečná vzdálenost 3 Jednou za sekundu Pozor 5 Skutečná vzdálenost 4 Jednou za sekundu Pozor 6 Skutečná vzdálenost 5 Dvakrát za sekundu Zastavit 7 Skutečná vzdálenost 6 Dvakrát za sekundu Zastavit 8 0,0m 7 Třikrát za sekundu Zastavit 8

9 D. Upozornění pro používání 1. Detekční dosah pro různé předměty: Překážky Účinný dosah detekce Stěna S plochou 1m 2 nebo menší a ve vzdálenosti < 2m Vozidlo < 1,5m Dospělá osoba <= 1,2m Sloupek 0,4m x 1m <= 1m 2. Při některých podmínkách, jako jsou tyto, bude ovlivněn detekční efekt: A. Provozujte detekční systém v souladu s naší příručkou. B. Detekční efekt může být ovlivněn, pokud je deštivo nebo když jsou čidla znečištěna, uvolněna nebo poškozena. C. Pro různé překážky jsou různé dosahy detekce. D. Tento systém je pomocným zařízením pro řízení vozidla tam, kde je nezbytné využití zpětného zrcátka. Výrobce nepřebírá žádnou zodpovědnost za nehody způsobené příliš vysokou rychlostí ani nedbalostí řidiče. DIAGNOSTIKA PORUCH A JEJICH ŘEŠENÍ Projev Příčina Co zkontrolovat 1. Chybí napájení nebo napětí je nízké. 2. Nejsou správně zapojeny vodiče. Po instalaci se nic nezobrazuje Žádný zvukový signál. Zvuk je zkreslený nebo hlasitost je příliš nízká. Systém vydává trvalý alarm. Detekční vzdálenost je nesprávná. 1. Stav řídící jednotky nebo bzučáku je něčím zakrytý. 2. Napětí akumulátoru je nízké. 1. Detektory jsou namontovány nesprávným způsobem nebo některý vypadl. 2. Poškozené čidlo. 3. Závada v namontované řídící jednotce. 1. Napětí akumulátoru není normální. 2. Přívody od čidel nejsou správně připojeny. Nebo je znečištěný kontatní spoj. 3. Povrchy čidel jsou znečištěné. 4. Čidla jsou namontována nesprávným způsobem. 1. Zda napětí akumulátoru je normální či není. 2. Zda vodiče jsou skutečně zapojeny. 1. Ovládejte podle naší příručky. 2. Prověřte stav řídící jednotky a zda bzučák něco nezakrývá. 3. Nabíjejte častěji akumulátor, aby byla zajištěna normální činnost řídící jednotky. Instalace systému musí být správným způsobem podle naší příručky a může být potřebné, aby ji provedl odborník. Častěji ho prověřujte. Pokud je poškozené čidlo, včas ho vyměňte. 1. Zda napětí akumulátoru je normální nebo není. 2. Zda je každá součást systému zapojena správně podle příručky. A prověřte kontaktní spoje, zda nejsou znečištěné. 3. Udržujte čidla v čistotě. 4. Instalujte systém podle naší příručky. 9
