1 T.W.I. spol. s r.o., Mnichov 46 CZ-79 6 Vrbno pod Pradědem, Czech Republic Phone , Fax: twi@twi.cz, Servisní zastoupení: Hlavní město Praha Praha Středočeský kraj Hudlice Rožmitál p.tř. Zdiby-Přemýšlení Moravskoslezský kraj Bruntál Český Těšín Horní Těrlicko Krnov Město Albrechtice Opava Ostrava Rýmařov Starý Bohumín Světlá Hora Třemešná Velké Bílovice Vrbno pod Pradědem Žabeň Olomoucký kraj Bludov Dolany Hranice Klenovice na Hané Kunětice Litovel Olomouc Přerov St.Červená Voda Šumperk Vysočina Jihlava Žďár nad Sázavou Jihomoravský kraj Benešov u Boskovic Kuřim Lysice Pardubický kraj Heřmanův Městec Lanškroun Polička Rokytno Sezemice Zlínský kraj Bochoř Kněžpole Moravany u Brna Uherský Brod Vigantice Plzeňský kraj Plzeň Karlovarský kraj Karlovy Vary Královéhradecký kraj Jasenná Předměřice nad Labem Vlčice Liberecký kraj Česká Lípa Liberec Studenec u Horek Servisní zastoupení: Praha volejte bezplatnou linku Vrbno pod Pradědem Brno Ostrava SOLÁRNÍ SYSTÉMY pro ohřev vody a přitápění PRODUKTOVÝ KATALOG NOVINKY INOVACE Your solar partner

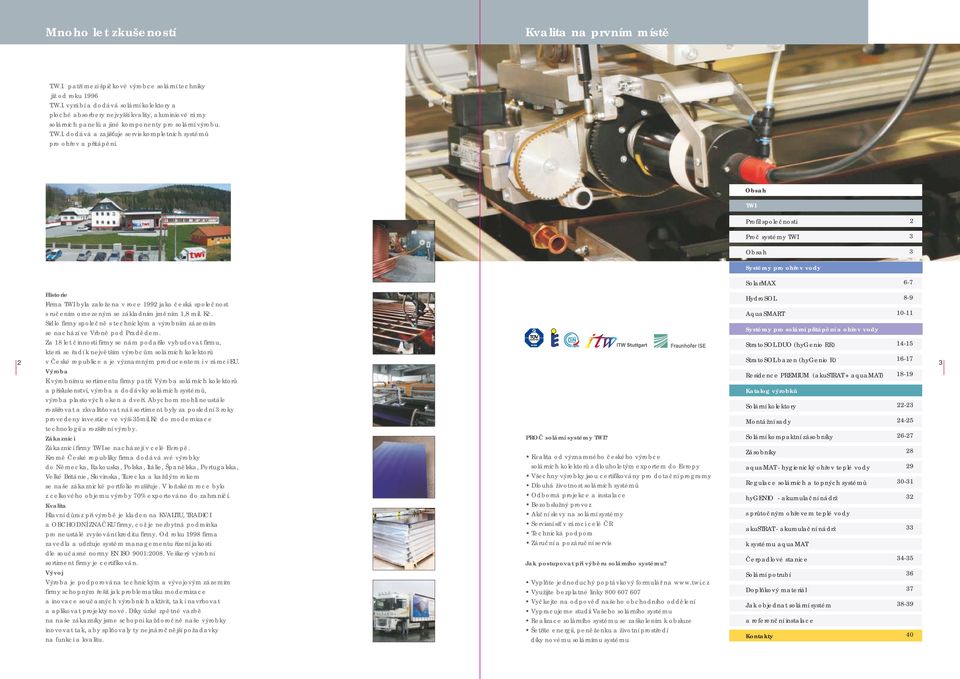

2 Mnoho let zkušeností Kvalita na prvním místě T.W.I. patří mezi špičkové výrobce solární techniky již od roku 996 T.W.I. vyrábí a dodává solární kolektory a ploché absorbery nejvyšší kvality, aluminiové rámy solárních panelů a jiné komponenty pro solární výrobu. T.W.I. dodává a zajišťuje servis kompletních systémů pro ohřev a přitápění. Obsah TWI Profil společnosti Proč systémy TWI Obsah Systémy pro ohřev vody SolarMAX 6-7 Historie Firma TWI byla založena v roce 99 jako česká společnost s ručením omezeným se základním jměním,8 mil. Kč. Sídlo firmy společně s technickým a výrobním zázemím se nachází ve Vrbně pod Pradědem. Za 8 let činnosti firmy se nám podařilo vybudovat firmu, která se řadí k největším výrobcům solárních kolektorů v České republice a je významným producentem i v rámci EU. Výroba K výrobnímu sortimentu firmy patří: Výroba solárních kolektorů a příslušenství, výroba a dodávky solárních systémů, výroba plastových oken a dveří. Abychom mohli neustále rozšiřovat a zkvalitňovat náš sortiment byly za poslední roky provedeny investice ve výši 5mil.Kč do modernizace technologií a rozšíření výroby. HydroSOL AquaSMART Systémy pro solární přitápění a ohřev vody StratoSOL DUO (hygenio RR) StratoSOL bazen (hygenio R) Residence PREMIUM (akustrat + aquamat) Katalog výrobků Solární kolektory Montážní sady Zákazníci PROČ solární systémy TWI? Solární kompaktní zásobníky 6-7 Zákazníci firmy TWI se nacházejí v celé Evropě. Kromě České republiky firma dodává své výrobky Kvalita od významného českého výrobce Zásobníky 8 do Německa, Rakouska, Polska, Itálie, Španělska, Portugalska, solárních kolektorů s dlouholetým exportem do Evropy aquamat - hygienický ohřev teplé vody 9 Velké Británie, Slovinska, Turecka a každým rokem Všechny výrobky jsou certifikovány pro dotační programy se naše zákaznické portfolio rozšiřuje. V loňském roce bylo Dlouhá životnost solárních systémů Regulace solárních a topných systémů 0- z celkového objemu výroby 70% exportováno do zahraničí. Kvalita Hlavní důraz při výrobě je kladen na KVALITU, TRADICI Odborná projekce a instalace Bezobslužný provoz Akční slevy na solární systémy hygenio - akumulační nádrž s průtočným ohřevem teplé vody a OBCHODNÍ ZNAČKU firmy, což je nezbytná podmínka Servisní síť v rámci celé ČR pro neustálé zvyšování kreditu firmy. Od roku 998 firma Technická podpora akustrat - akumulační nádrž zavedla a udržuje systém managementu řízení jakosti Záruční a pozáruční servis k systému aquamat dle současné normy EN ISO 900:008. Veškerý výrobní sortiment firmy je certifikován. Jak postupovat při výběru solárního systému? Vývoj Čerpadlové stanice Solární potrubí Výroba je podporována technickým a vývojovým zázemím firmy schopným řešit jak problematiku modernizace Vyplňte jednoduchý poptávkový formulář na Využijte bezplatné linky Doplňkový materiál 7 a inovace současných výrobních aktivit, tak i navrhovat Vyčkejte na odpověď našeho obchodního oddělení a aplikovat projekty nové. Díky úzké zpětné vazbě Vypracujeme studii Vašeho solárního systému Jak objednat solární systém 8-9 na naše zákazníky jsme schopni každoročně naše výrobky Realizace solárního systému se zaškolením k obsluze a referenční instalace inovovat tak, aby splňovaly ty nejnáročnější požadavky Šetříte energii, peněženku a životní prostředí na funkci a kvalitu. díky novému solárnímu systému Kontakty 40

3 Případové studie Systém na míru a na klíč Solární systém HydroSOL Specifikace dodávky: Solární systém k ohřevu vody pro 4 osoby s možností připojení záložního zdroje ohřevu např. plynového kotle, kotle na dřevo, nebo jejich kombinaci. Odvzdušňovací ventil Solární kolektory T Montážní sada MSCL Zásobník Hydrounit s integrovanou čerpací a elektronickou regulací včetně ks snímačů teploty ( El. topidlo -volitelné přísl.) Připojení 0V Výstup TUV Výstup teplé vody Jímka senzoru kolektoru Solární potrubí včetně izolace (Záložní zdroj ohřevu volitelná položka) SOLÁRNÍ SYSTÉM OPTIMUM PLUS: ks - Solární kolektory Sun Wing T Classic ks - Montážní sada na kolektory ks - Zásobník Hydrounit 00 ltr s regulací a čerpadlovou skupinou ks - Expanzní nádrž 5 ltr 5 l - Nemrznoucí kapalina ks - Držák expanzní nádoby s ventilem ks - Jímka senzoru kolektoru ks - Odvzdušňovací ventil 5 m - Dvojité potrubí s izolací nerez sada - Připojovacích šroubení, příruby, koncovky 5 ks - Kotvy sol. vedení ks - Proudový adaptér sada - Střešní prostupy. Expanzní nádrž l Držák expanzní nádrže Studená voda - vstup PŘIPOJENÍ TEPLÉ VODY: ks - Směšovací ventil ks - Pojišťovací ventil ks - Expanzní nádoba ks - Držák ks - Sada připojovacího materiálu pro připojení do metrů REALIZACE: Projekce solárního systému Montáž na klíč Montáž systému k rozvodu teplé vody Kompletní vyřízení dotace 4 Solární systém SolarMax k Vašemu zásobníku Specifikace dodávky: 5 Solární systém k ohřevu vody pro 4 osoby s připojením do Vašeho stávajícího zásobníku, bez zásahu do jeho původního zapojení. Odvzdušňovací ventil Solární kolektory T Montážní sada MSCL SOLEX MINI THW Váš stávající zásobníkový ohřívač teplé vody Jímka senzoru kolektoru Solární potrubí včetně izolace Expanzní nádoba Roční pokrytí energetických nákladů ohřevu TUV solárním systémem s vysoceselektivními kolektory SunWing T a T Ohřev kotlem Solární ohřev SOLÁRNÍ SYSTÉM OPTIMUM: ks - Solární kolektor Sun Wing Classic ks - Montážní sada na kolektory ks - SOLEX MINI THW ks - Filtr studené vody ks - Expanzní nádrž 8 ltr 0 l - Nemrznoucí kapalina ks - Držák expanzní nádoby ks - Jímka senzoru kolektoru ks - Odvzdušňovací ventil 5 m - Dvojité potrubí s izolací nerez sada - Připojovacích šroubení, příruby, koncovky 5 ks - Kotvy sol. vedení ks - Proudový adaptér sada - Střešní prostupy. PŘIPOJENÍ TEPLÉ VODY: ks - Směšovací ventil ks - Pojišťovací ventil ks - Expanzní nádoba ks - Držák ks - Sada připojovacího materiálu, fitinky, izolace MONTÁŽ SOLÁRNÍHO SYSTÉMU: Projekce Montáž solárního okruhu na klíč Připojení kotle a krbu Montáž regulace, elektrorevize Oživení systému Zaškolení k obsluze a ovládání Ohřejte si vodu sluncem

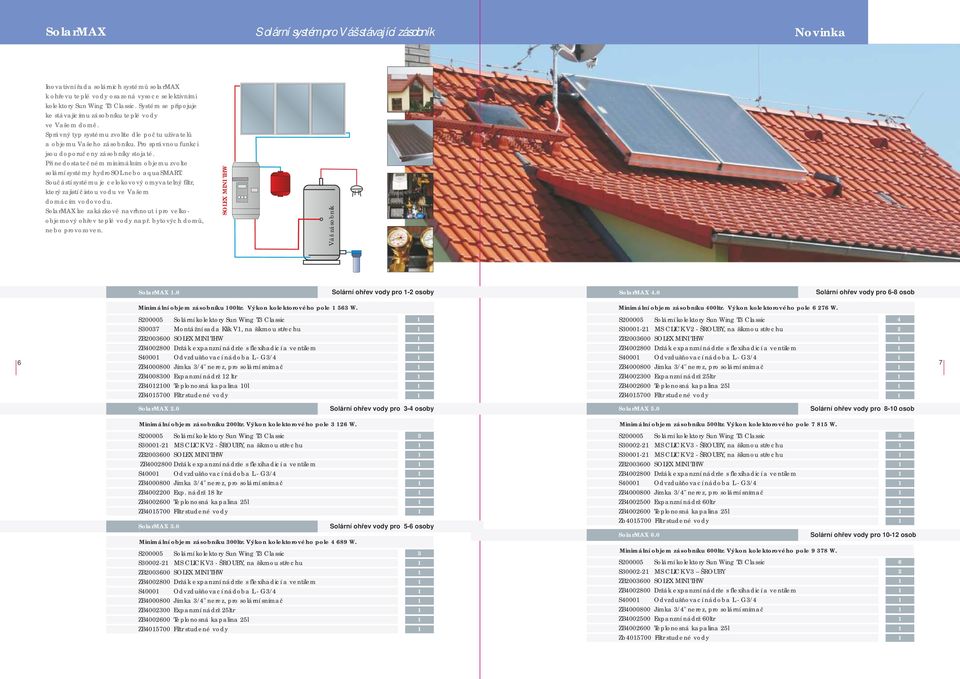

4 SolarMAX Solární systém pro Váš stávající zásobník Novinka Inovativní řada solárních systémů solarmax k ohřevu teplé vody osazená vysoce selektivními kolektory Sun Wing T Classic. Systém se připojuje ke stávajícímu zásobníku teplé vody ve Vašem domě. Správný typ systému zvolíte dle počtu uživatelů a objemu Vašeho zásobníku. Pro správnou funkci jsou doporučeny zásobníky stojaté. Při nedostatečném minimálním objemu zvolte solární systémy hydrosol nebo aquasmart. Součástí systému je celokovový omyvatelný filtr, který zajistí čistou vodu ve Vašem domácím vodovodu. SolarMAX lze zakázkově navrhnout i pro velkoobjemový ohřev teplé vody např. bytových domů, nebo provozoven. SOLEX MINI THW Váš zásobník SolarMAX.0 Solární ohřev vody pro - osoby SolarMAX 4.0 Solární ohřev vody pro 6-8 osob Minimální objem zásobníku 00ltr. Výkon kolektorového pole 56 W. Minimální objem zásobníku 400ltr. Výkon kolektorového pole 6 76 W. 6 S00005 Solární kolektory Sun Wing T Classic S007 Montážní sada Klik V, na šikmou střechu ZB00600 SOLEX MINI THW S4000 Odvzdušňovací nádoba L - G/4 ZB Expanzní nádrž ltr ZB4000 Teplonosná kapalina 0l ZB Filtr studené vody S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00600 SOLEX MINI THW S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 5ltr ZB Teplonosná kapalina 5l ZB Filtr studené vody 4 7 SolarMAX.0 Solární ohřev vody pro -4 osoby SolarMAX 5.0 Solární ohřev vody pro 8-0 osob Minimální objem zásobníku 00ltr. Výkon kolektorového pole 6 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00600 SOLEX MINI THW S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Exp. nádrž 8 ltr ZB Teplonosná kapalina 5l ZB Filtr studené vody SolarMAX.0 Minimální objem zásobníku 00ltr. Výkon kolektorového pole W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00600 SOLEX MINI THW S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 5ltr ZB Teplonosná kapalina 5l ZB Filtr studené vody Solární ohřev vody pro 5-6 osoby Minimální objem zásobníku 500ltr. Výkon kolektorového pole 7 85 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00600 SOLEX MINI THW S4000 Odvzdušňovací nádoba L - G/4 ZB Expanzní nádrž 60ltr ZB Teplonosná kapalina 5l Zb Filtr studené vody SolarMAX 6.0 Minimální objem zásobníku 600ltr. Výkon kolektorového pole 9 78 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V ŠROUBY ZB00600 SOLEX MINI THW S4000 Odvzdušňovací nádoba L - G/4 ZB Expanzní nádrž 60ltr ZB Teplonosná kapalina 5l Zb Filtr studené vody Solární ohřev vody pro 0- osob 5 6

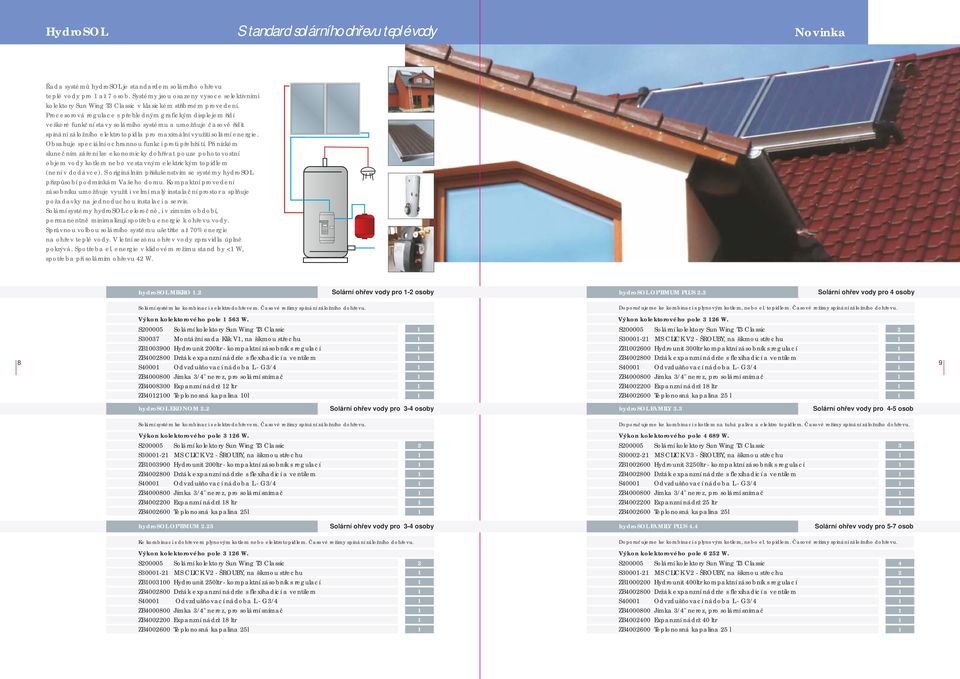

5 HydroSOL Standard solárního ohřevu teplé vody Novinka Řada systémů hydrosol je standardem solárního ohřevu teplé vody pro až 7 osob. Systémy jsou osazeny vysoce selektivními kolektory Sun Wing T Classic v klasickém stříbrném provedení. Procesorová regulace s přehledným grafickým displejem řídí veškeré funkční stavy solárního systému a umožňuje časově řídit spínání záložního elektrotopidla pro maximální využití solární energie. Obsahuje speciální ochrannou funkci proti přehřátí. Při nízkém slunečním záření lze ekonomicky dohřívat pouze pohotovostní objem vody kotlem nebo vestavným elektrickým topidlem (není v dodávce). S originálním příslušenstvím se systémy hydrosol přizpůsobí podmínkám Vašeho domu. Kompaktní provedení zásobníku umožňuje využít i velmi malý instalační prostor a splňuje požadavky na jednoduchou instalaci a servis. Solární systémy hydrosol celoročně, i v zimním období, permanentně minimalizují spotřebu energie k ohřevu vody. Správnou volbou solárního systému ušetříte až 70% energie na ohřev teplé vody. V letní sezónu ohřev vody zpravidla úplně pokrývá. Spotřeba el. energie v klidovém režimu stand by < W, spotřeba při solárním ohřevu 4 W. hydrosol MIKRO. Solární ohřev vody pro - osoby hydrosol OPTIMUM PLUS. Solární ohřev vody pro 4 osoby Solární systém ke kombinaci s elektrodohřevem. Časové režimy spínání záložního dohřevu. Doporučujeme ke kombinaci s plynovým kotlem, nebo el. topidlem. Časové režimy spínání záložního dohřevu. Výkon kolektorového pole 56 W. Výkon kolektorového pole 6 W. 8 S00005 Solární kolektory Sun Wing T Classic S007 Montážní sada Klik V, na šikmou střechu ZB00900 Hydrounit 00ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB Expanzní nádrž ltr ZB4000 Teplonosná kapalina 0l S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00600 Hydrounit 00ltr kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 8 ltr ZB Teplonosná kapalina 5 l 9 hydrosol EKONOM. Solární ohřev vody pro -4 osoby hydrosol FAMILY. Solární ohřev vody pro 4-5 osob Solární systém ke kombinaci s elektrodohřevem. Časové režimy spínání záložního dohřevu. Doporučujeme ke kombinaci s kotlem na tuhá paliva a elektro topidlem. Časové režimy spínání záložního dohřevu. Výkon kolektorového pole 6 W. Výkon kolektorového pole W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00900 Hydrounit 00ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 8 ltr ZB Teplonosná kapalina 5l S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00600 Hydrounit 50ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 5 ltr ZB Teplonosná kapalina 5l hydrosol OPTIMUM.5 Solární ohřev vody pro -4 osoby hydrosol FAMILY PLUS 4.4 Solární ohřev vody pro 5-7 osob Ke kombinaci s dohřevem plynovým kotlem nebo elektrotopidlem. Časové režimy spínání záložního dohřevu. Doporučujeme ke kombinaci s plynovým kotlem, nebo el. topidlem. Časové režimy spínání záložního dohřevu. Výkon kolektorového pole 6 W. Výkon kolektorového pole 6 5 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0000 Hydrounit 50ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 8 ltr ZB Teplonosná kapalina 5l S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00000 Hydrounit 400ltr kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB Expanzní nádrž 40 ltr ZB Teplonosná kapalina 5 l 4

6 AquaSMART Solární ohřev teplé vody s kvalitou pro náročné Novinka Systémy aquasmart splňují nejnáročnější požadavky na solární ohřev teplé vody pro až 8 osob, tato řada je osazená vysoce selektivními kolektory Sun Wing T Dark Line v atraktivním černém designu. Kompaktní zásobník obsahuje všechny prvky pro kvalitní funkci a servis solárního systému. Regulační jednotka s velkoplošným podsvíceným LCD displejem přehledně informuje o teplotních stavech a funkci solárního systému. Při nízkém slunečním záření lze ekonomicky dohřívat pouze pohotovostní objem vody jakýmkoli kotlem nebo vestavným elektrickým topidlem (není v dodávce). Systém je nenáročný na instalační prostor a je vybaven řadou chytrých řešení umožňujících, bezproblémovou obsluhu i servis. Solární systémy aquasmart celoročně, i v zimním období, minimalizují spotřebu energie na ohřev vody. Správnou volbou solárního systému ušetříte až 70% energie. V letní sezónu systém ohřev vody zpravidla úplně pokrývá. S originálním příslušenstvím se aquasmart přizpůsobí podmínkám Vašeho domu. Spotřeba el. energie v klidovém režimu stand by < W, spotřeba el. energie při solárním ohřevu 45 W. aquasmart Mikro. Solární ohřev vody pro - osoby aquasmart FAMILY. Solární ohřev vody pro 4-5 osob Základní solární systém ke kombinaci s elektrotopidlem. Výkon kolektorového pole 56 W. Doporučujeme ke kombinaci s kotlem na tuhá paliva a elektro topidlem. Výkon kolektorového pole W. S00006 Solární kolektory Sun Wing T Dark Line S00006 Solární kolektory Sun Wing T Dark Line S007 Montážní sada Klik V, na šikmou střechu S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0000 aquaunit 00ltr - kompaktní zásobník s regulací ZB00900 aquaunit 00ltr - kompaktní zásobník s regulací 0 S4000 Odvzdušňovací nádoba L - G/4 S4000 Odvzdušňovací nádoba L - G/4 ZB Expanzní nádrž ltr ZB Teplonosná kapalina 5 l ZB4000 Teplonosná kapalina 0l ZB40000 Expanzní nádrž 5 ltr aquasmart OPTIMUM. Solární ohřev vody pro -4 osoby aquasmart FAMILY PLUS 4.4 Solární ohřev vody pro 5 osob Systém vhodný k předřazenému ohřevu teplé vody. Doporučujeme ke kombinaci s kotlem na tuhá paliva a elektro topidlem. Výkon kolektorového pole 6 W. S00006 Solární kolektory Sun Wing T Dark Line S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0000 aquaunit 00ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 8 ltr ZB Teplonosná kapalina 5l Výkon kolektorového pole 6 5 W. S00006 Solární kolektory Sun Wing T Dark Line S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00900 aquaunit 400ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB Teplonosná kapalina 5 l ZB40000 Expanzní nádrž 40 ltr 4 aquasmart OPTIMUM PLUS. Solární ohřev vody pro 4 osoby aquasmart MAXI 4.5 Solární ohřev vody pro 7-8 osob Doporučujeme ke kombinaci s plynovým kotlem nebo elektro topidlem. Doporučujeme ke kombinaci s kotlem na tuhá paliva a elektro topidlem. Výkon kolektorového pole 6 W. S00006 Solární kolektory Sun Wing T Dark Line S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB00900 aquaunit 00ltr kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB40000 Expanzní nádrž 8 ltr ZB Teplonosná kapalina 5 l Výkon kolektorového pole 6 5 W. S00006 Solární kolektory Sun Wing T Dark Line S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB aquaunit 500ltr - kompaktní zásobník s regulací S4000 Odvzdušňovací nádoba L - G/4 ZB Teplonosná kapalina 5 l ZB40000 Expanzní nádrž 40 ltr 4

7 Případová studie Systém na míru a na klíč Solární systém stratosol DUO Specifikace dodávky: Systém k solárnímu přitápění a ohřevu vody se stratifikací stratosol DUO 4,6. Systém je připojen inovativním způsobem k plynovému kotli. Alternativní zdroj tepla je krb s teplovodní vložkou o výkonu 6 kw. Celý systém topení, solární okruh je řízen centrální regulací controlbox. Solární systém ročně vyrobí kwh tepelné energie což je 7,5 % energetické náročnosti rodinného domku rodiny Slunéčkových. Solární systém je rozšiřitelný o okruh k ohřevu zahradního bazénu. Energie (kwh) Energetická bilance solárního systému Qk,u kwh Qp,c kwh Qss,u kwh Měsíc Celkový energetický zisk solárního systému Potřeba energie pro ohřev a přitápění Využitelné teplo ze solárního systému pro ohřev, přitápění a temperaci SOLÁRNÍ SYSTÉM stratosol DUO 4.6: 4 ks - Solární kolektor Sun Wing T Classic ks - montážní sada na kolektory ks - Hygenio 600 HGRR akumulační nádrž se stratifikací ks - Expanzní nádrž 40 ltr 0 l - Nemrznoucí kapalina 5ltr ks - Držák expanzní nádoby ks - Jímka senzoru kolektoru ks - Odvzdušňovací ventil 5 m - dvojité potrubí s izolací nerez sada - připojovacích šroubení, příruby, koncovky 5 ks - kotvy sol. vedení ks - proudový adaptér sada - střešní prostupy PŘIPOJENÍ TEPLÉ VODY: ks - Směšovací ventil ks - Pojišťovací ventil ks - Expanzní nádoba ks - Držák ks - Sada připojovacího materiálu, fitinky, izolace MONTÁŽ SOLÁRNÍHO SYSTÉMU: Projekce Montáž solárního okruhu na klíč Připojení kotle a krbu Montáž regulace, elektrorevize Oživení systému Zaškolení k obsluze a ovládání Zatopte si doma sluncem

8 StratoSOL DUO Solární přitápění a ohřev teplé vody Tradiční systém Řada výkonných systémů stratosol pro solární přitápění a ohřev teplé vody. Systémy stratosol jsou osazeny vysoce selektivními kolektory Sun Wing T. Centrální jednotkou akumulace tepla je osvědčená nádrž hygenio s funkcí stratifikace (vrstvení tepla). Stratifikace zvyšuje využitelnost akumulované solární energie. DUO systém se dvěma výkonnými výměníky předává solární energii přesně do té části nádrže, kde je energie potřeba pro intenzívní ohřev teplé vody nebo vytápění. Systém efektivně využije i krátký solární svit ke zvýšení teploty v nádrži. Vestavěný výkonný výměník z ušlechtilé nerezové oceli zajistí ohřev dostatečného množství teplé vody i v případě nárazových odběrů. Jako záložní zdroje tepla lze současně připojit krb, plynový kotel, nebo přímo do nádrže instalovat elektrotopidlo. Systém obsahuje originální zapojení ke kondenzačnímu kotli. Volbou originálního příslušenství můžete systém stratosol DUO rozšířit o funkci vytápění bazénu. Kvalitní tříokruhová procesorová regulace s podsvíceným displejem přehledně informuje o funkčních stavech systému. Volbou řídící skříně controlbox, získáte kvalitní ekvitermní regulaci celého solárního a topného systému jednou řídící jednotkou.spotřeba el. energie v klidovém režimu stand by < W, spotřeba při solárním ohřevu 45 W. KRB Výstup teplé vody Studená voda Studená voda Topný okruh Plynový kotel stratosol DUO.6 Solární systém pro - osoby stratosol DUO 5.8 Solární systém pro 4-5 osob Kombinace s vestavným elektrotopidlem, krbem, kotlem nebo jejich kombinace. Kombinace s krbem a elektro topidlem, nebo plynovým kotlem. Systémem lze vytápět i bazén do 0m. 4 Výkon kolektorového pole 6 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0000 hygenio 600 RR s nerez výměníkem na ohřev teplé vody ZB Izolace HG600 (tloušťka00mm) ZB00000 Jednocestná solární čerpadlová stanice 5/6 Willo ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací nádoba L - G/4 ZB00000 Trojcestný motorický, 0V /4" ZB40000 Expanzní nádrž 5 ltr / 6 Barů ZB Teplonosná kapalina 5l Výkon kolektorového pole 7 85 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V (uchycení kolektorů na šikmou střechu) S000- MS CLICK V - ŠROUBY ZB0000 hygenio 800 RR s nerez výměníkem na ohřev teplé vody ZB Izolace Hygenio HG 800 (tloušťka00mm) ZB00000 Jednocestná čerpadlová stanice 5/6 Willo ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací nádoba L - G/4 ZB00000 Trojcestný motorický, 0V /4" ZB Expanzní nádrž 40 ltr ZB Teplonosná kapalina 5l 5 5 stratosol DUO 4.6 Solární systém pro -4 osoby stratosol DUO 6.0 Solární systém pro 4-7 osoby Kombinace s krbem, elektrotopidlem nebo plynovým kotlem. Systémem lze vytápět i bazén do 5m. Kombinace s krbem a elektro topidlem, nebo plynovým kotlem. Systémem lze vytápět i bazén do 0m. Výkon kolektorového pole 6 5 W. S00005 Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0000 hygenio 600 RR s nerez výměníkem na ohřev teplé vody ZB Izolace HG600 (tloušťka00mm) ZB00000 Jednocestná čerpadlová stanice 5/6 Willo ZB Držák expanzní nádrže + nerez přípoj ZB0000 Tříokruhová procesorová regulace s LCD displejem S4000 Odvzdušňovací ventil kolektorů ZB00000 Trojcestný motorický, 0V /4" ZB Jímka /4" nerez, pro solární snímač ZB Expanzní nádrž 40 ltr / 6 Barů ZB Teplonosná kapalina 5l 4 Výkon kolektorového pole 9 78 W. S Solární kolektory Sun Wing T S000- MS CLICK V (uchycení kolektorů na šikmou střechu) ZB0000 hygenio 000 RR s nerez výměníkem na ohřev teplé vody ZB Izolace Hygenio HG 000 (tloušťka00mm) ZB00000 Jednocestná čerpadlová stanice 5/6 Willo ZB Držák expanzní nádrže + nerez přípoj ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací nádoba L - G/4 ZB00000 Trojcestný motorický, 0V /4" ZB Jímka /4", pro solární snímač ZB Expanzní nádrž 60 ltr ZB Teplonosná kapalina 5l 6

9 StratosolBAZEN Výkonné vytápění bazénu s ohřevem teplé vody a přitápěním domu Výkonná řada systémů pro solární přitápění, ohřev teplé vody a ohřev bazénu. Systém zaručuje vysoký komfort teploty bazénové vody od dubna do září s dostatkem tepelné energie pro ohřev teplé vody po celou sezónu. Zazimováním bazénu se zvýší dodávka solární energie pro přitápění domu. Centrální jednotkou akumulace tepla je stratifikační nádrž Hygenio s funkcí vrstvení tepla. Jako záložní zdroje tepla lze připojit krb s teplovodní vložkou, plynový kotel, vestavit elektrotopidlo, nebo zdroje kombinovat. Systém obsahuje originální zapojení ke kondenzačnímu kotli. Volbou řídící skříně controlbox, získáte kvalitní řešení regulace celého topného systému s ekvitermní regulací podlahového topení i radiátorového okruhu. Studená voda Výstup teplé vody Studená voda Topný okruh Plynový kotel stratosol Bazen 4.6 Solární systém pro -4 osoby stratosol Bazen 6.8 Solární systém pro 4 osoby Kombinace záložního ohřevu s krbem a el. topidlem nebo plynovým kotlem. Systémem lze vytápět bazén do 5m. Výkon kolektorového pole 65 W. Kombinace záložního ohřevu s krbem a el. topidlem nebo plynovým kotlem. Systémem lze vytápět bazén do 0m. Výkon kolektorového pole 9 78 W. S00005 Solární kolektory Sun Wing T Classic 4 S Solární kolektory Sun Wing T Classic 6 S000- MS CLICK V - ŠROUBY, na šikmou střechu S000- MS CLICK V - ŠROUBY ZB00600 hygenio 600 R s nerez výměníkem na ohřev teplé vody ZB00700 hygenio 800 R s nerez výměníkem na ohřev teplé vody 6 ZB Izolace HG600 (tloušťka00mm) ZB Izolace HG800 (tloušťka00mm) ZB00000 Jednocestná čerpadlová stanice 5/6 Willo ZB Solární stanice dvoucestná 5/6 7 ZB Držák expanzní nádrže + nerez přípoj ZB0000 Tříokruhová procesorová regulace s LCD displejem ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací ventil kolektorů S4000 Odvzdušňovací ventil kolektorů ZB00000 Trojcestný motorický, 0V /4" ZB Teplonosná kapalina 5l ZB Expanzní nádrž 40 ltr / 6 Barů ZB Expanzní nádrž 60 ltr / 6 Barů ZB Teplonosná kapalina 5l ZB00000 Trojcestný motorický, 0V /4" ZB40700 Bazénový výměník nerez ZB40700 Bazénový výměník nerez stratosol Bazen 5.6 Solární systém pro 4 osoby stratosol Bazen 8.0 Solární systém pro 4 osoby Kombinace záložního ohřevu s krbem a el. topidlem nebo plynovým kotlem. Systémem lze vytápět bazén do 0m. Výkon kolektorového pole 7 85 W. Výkon kolektorového pole 504 W. S Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY S000- MS CLICK V - ŠROUBY ZB00600 hygenio 600 R s nerez výměníkem na ohřev teplé vody ZB Izolace HG600 (tloušťka00mm) ZB Solární stanice dvoucestná 5/6 ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací ventil kolektorů ZB Teplonosná kapalina 5l ZB Expanzní nádrž 40 ltr / 6 Barů ZB00000 Trojcestný ventil motorický, 0V /4" ZB40700 Bazénový výměník nerez 5 Kombinace záložního ohřevu s krbem a el. topidlem nebo plynovým kotlem. Systémem lze vytápět bazén do 40m. S Solární kolektory Sun Wing T Classic S000- MS CLICK V - ŠROUBY ZB00800 hygenio 000 R s nerez výměníkem na ohřev teplé vody ZB Izolace HG000 (tloušťka00mm) ZB Solární stanice dvoucestná 5/6 ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací ventil kolektorů ZB Teplonosná kapalina 5l ZB Expanzní nádrž 80 ltr ZB00000 Trojcestný motorický, 0V /4" ZB40700 Bazénový výměník nerez 8 4

10 ResidencePREMIUM Nová dimenze solárního přitápění s inovativním ohřevem teplé vody Novinka Prémiová řada systémů residencepremium k solárnímu přitápění a modernímu ohřevu teplé vody. Externí jednotka aquamat hygienicky ohřívá pouze nezbytné množství teplé vody k okamžité spotřebě. Systémy residencepremium jsou osazeny vysoce selektivními kolektory Sun Wing T Dark Line v černém provedení. Tepelná energie je akumulována ve stratifikační nádrži akustrat, zajišťující precizní stratifikaci - vrstvení teplot v nádrži. Tato funkce maximalizuje využití akumulovaného solárního tepla. Systém efektivně využije i krátký solární svit ke zvýšení teploty v nádrži. Jako záložní zdroje tepla lze současně připojit krb, plynový kotel, nebo přímo do nádrže instalovat elektrotopidlo. Systém obsahuje originální zapojení ke kondenzačnímu kotli. Kvalitní tříokruhová procesorová regulace s podsvíceným displejem přehledně předává informace o funkčních stavech systému.volbou řídící skříně controlbox, získáte kvalitní ekvitermní regulaci celého systému vytápění jednou řídící jednotkou. Celý systém pak můžete z pohodlného křesla ovládat dálkově pomocí bezdrátového digitálního panelu. studená voda aquamat residencepremium.5 Solární systém pro - osoby residencepremium 5.8 Solární systém pro 4-6 osob Kombinace s vestavným elektrotopidlem, krbem i kotlem. Výkon kolektorového pole W. Kombinace s krbem, el. topidlem, nebo plynovým kotlem. Systémem lze vytápět i zahradní bazén o objemu do 0m. Výkon kolektorového pole 785 W. S Solární kolektory Sun Wing T Dark Line S Solární kolektory Sun Wing T Dark Line 5 ZB00700 aquamat DN 0 ZB00700 aquamat DN 0 S000- MS CLICK V - ŠROUBY, na šikmou střechu S000- MS CLICK V - ŠROUBY, na šikmou střechu 8 ZB0800 akustrat 500RR S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB40500 Izolace AS 500 (00mm) ZB0900 akustrat 800RR 9 ZB Dvoucestná solární čerpadlová stanice 5/6 Willo ZB40500 Izolace AS 800 (00mm) ZB Dvoucestná solární čerpadlová stanice 5/6 Willo ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací nádoba L - G/4 ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S 4000 Odvzdušňovací nádoba L - G/4 ZB00000 Trojcestný motorický, 0V /4" ZB40000 Expanzní nádrž 5 ltr ZB00000 Trojcestný motorický, 0V /4" ZB Teplonosná kapalina 5l ZB Expanzní nádrž 40 ltr ZB Teplonosná kapalina 5l residencepremium 4.8 Solární systém pro -4 osoby residencepremium 6.0 Solární systém pro 5-7 osob Kombinace s vestavným el. topidlem, krbem i kotlem. Systémem lze vytápět i menší bazén o objemu do 5m. Výkon kolektorového pole 6 5 W. S00006 Solární kolektory Sun Wing T Dark Line ZB00700 aquamat DN 0 S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0900 akustrat 800RR Zb40500 Izolace AS 800 (00mm) ZB Dvoucestná solární čerpadlová stanice 5/6 Willo ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací nádoba L - G/4 ZB00000 Trojcestný motorický, 0V /4" ZB40000 Expanzní nádrž 5 ltr / 6 Barů Zb Teplonosná kapalina 5l 4 Kombinace s krbem, el. topidlem, nebo kotlem na biomasu. Systémem lze vytápět i bazén o objemu do 0m. Výkon kolektorového pole 978 W. S Solární kolektory Sun Wing T Dark Line ZB00700 aquamat DN 0 S000- MS CLICK V - ŠROUBY, na šikmou střechu ZB0000 akustrat 000RR ZB40500 Izolace AS 000 (00mm) ZB Dvoucestná solární čerpadlová stanice 5/6 Willo ZB0000 Tříokruhová procesorová regulace s velkoplošným displejem S4000 Odvzdušňovací nádoba L - G/4 ZB00000 Trojcestný motorický, 0V /4" ZB Expanzní nádrž 60 ltr / 6 Barů ZB Teplonosná kapalina 5l 6

11 Komponenty a součásti systémů Systém na míru individuální přístupu 0 Systém na míru - individuální přístupu

12 Solární kolektory Absorber s ultrasonickými spoji Výhody Vysoceselektivní kolektor s celoměděným absorberem Celoroční absorbce slunečního záření a to i v zimě. Mimořádně odolné tvrzené 4mm solární sklo Efektivní absorbce již od střední oblačnosti Variabilita instalace pomocí montážních sad Absorbér vyroben moderní technologií ultrazvukového svařování Kvalita zaručena evropskou certifikací SOLAR KEYMARK Evropská certifikace ITW Stuttgart Model Dark Line s rámem v atraktivní černé barvě Životnost 0 let Kolektorová plocha,5m Absorber s pájenými spoji Výhody Vysoceselektivní kolektor s celoměděným absorberem Celoroční absorbce slunečního záření a to i v zimě. Mimořádně odolné tvrzené 4mm solární sklo Efektivní absorbce již od střední oblačnosti Variabilita instalace pomocí montážních sad Certifikovaná kvalita v evropské zkušebně ISE Freiburg Model Dark Line s rámem v atraktivní černé barvě Životnost 0 let Výkon 550 W Hydraulická varianas T Hydraulická varianas T T SUN WING VERTICAL Účinnost: η0 = (77.4 %) η0.45= 0.60 (60 %) - účinnost v reálném provoze Maximální výkon: 56 W Stagnační teplota: 94 C T SUN WING HORIZONTAL Účinnost: η0 = 0.77 (77. %) η0.45= 0.60 (60 %) - účinnost v reálném provoze Maximální výkon: 550 W Stagnační teplota: 0 C Technické parametry Sun Wing T a T Varianty kolektorů: Konstrukce Vnější rozměry Celková hmotnost T / T 090 x 08 x 0 mm 45 kg / 44 kg Rám EN AW 6060 (verze Dark Line: černě eloxovaná slitina) Účinná plocha absorbéru T / T,08 m /,00 m Krycí sklo Solární ornamentální tl. 4mm, bezpečnostní Součinitel prostupu solárního záření ηgl =/> 90 %; Izolace dna T / T Minerální vlna 66mm/0mm ; 50mm/0mm Těsnění Přípoje Plocha absorberu Absorbce EPDM a silikonové směsi, UV stabilizace G + plochá těsnění Celoměděný absorbér s vysoce selektivním povrchem % Vestavěný kompenzátor Přímé napojení - žádné dodatečné komponenty pro spojení mezi kolektory Emisivita Kompenzátor 5% Integrovaný Architektura kolektoru Účinnostní křivka Zkušební tlak Provozní tlak 0 Bar - 4 Bar Obsah Ltr Záruční doba 5 let Vertikální instalace (max. 8 ks) Horizontální instalace DARK LINE Černý anodizovaný CLASSIC LINE Přírodní Alu Integrovaný kompenzátor Integrovaný kompenzátor Integrovaný kompenzátor Integrovaný kompenzátor Integrovaný kompenzátor Název Provedení Artikl č. T Classic Vertikální S0005 T Dark Line Vertikální S0006 Název Provedení Artikl č. T Classic Horizontální S0007 T Dark Line Horizontální S0004

13 Montážní sady Bezpečná instalace solárních kolektorů na šikmé střechy. Montážní sady respektují požadavky uživatelů, zajišťují bezproblémovou funkci bez zatékání dešťové vody do střechy nebo poškození střešní krytiny. Montážní sady jsou vyrobeny z ušlechtilé nerezové oceli a nekorodujících slitin hliníku. Originální montážní sady zajistí dlouhodobé a bezpečné uchycení kolektorového pole na střeše za všech běžných povětrnostních podmínek, nebo při zátěži sněhu, po celou dobu životnosti solárního systému. Bezpečná instalace solárních kolektorů na ploché střechy, volný terén, nebo do fasády. Montážní sady respektují požadavky uživatelů, zajišťují bezproblémovou funkci bez zatékání dešťové vody do střechy nebo fasády. Montážní sady jsou vyrobeny z nekorodujících slitin hliníku. Originální montážní sady zajistí dlouhodobé a bezpečné uchycení kolektorového pole na střeše, nebo fasádě za všech běžných povětrnostních podmínek, nebo při zátěži sněhu, po celou dobu životnosti solárního systému. Šikmá střecha s taškama Plochá střecha nebo volný terén Montážní sady s háky, vhodné k instalaci solárního pole na šikmou střechu se střešními taškami, kopírující její sklon. Háky se připevňují na dřevěnou konstrukci střechy a provlékají se mezi řadami tašek. Háky jsou vyrobeny z pevnostní legované nerezové oceli. Solární kolektory tak nezatěžují svou hmotností střešní tašky a nezpůsobují jejich prasknutí. Montážní sady lze použít pro horizontální i vertikální instalaci kolektorového pole. Název MS CLICK V - HÁKY S000- MS CLICK V - HÁKY S000- MS CLICK H - HÁKY S000- MS CLICK H - HÁKY S000- Montážní sady k instalaci na ploché střechy jsou vhodné k umístění kolektorového pole na ploché střechy, či volný terén. Montážní sadu lze kotvit stavebními kotvami do konstrukce střechy, nebo zajistit zátěžově bez porušení střešního pláště. Nosníky kolektorů jsou vyrobeny z kvalitního legovaného hliníku. Montážní sady lze použít pro horizontální i vertikální instalaci kolektorového pole. Název MS PS S0009 MS PS /5 S0009- MS PS /60 S005 MS PS S000 MS PS /5 S000- MS PH S0008 MS PH/0 S006 Šikmá střecha s ostatními typy krytin Fasáda nebo balkon Montážní sady se šrouby jsou vhodné k instalaci solárního pole na šikmou střechu, kopírující její sklon. Sada je je konstruovaná k šikmým střechám s plochými krytinami eternitového typu, moderními bitumenovými šindely 4 i na oblíbené plechové střechy všech profilů. Tyto montážní sady lze použít 5 i pro taškové krytiny. Šrouby jsou vyrobeny z kvalitní nerezové oceli. Šroubují se do trámové konstrukce střechy přes střešní krytinu. Těsnost je zajištěna speciální průchodkou z kvalirní EPDM gumy, odolné proti UV záření. Nosníky kolektorů jsou vyrobeny z kvalitního legovaného hliníku. Montážní sady lze použít pro horizontální i vertikální instalaci kolektorového pole. Název MS CLICK V - ŠROUBY S007 MS CLICK V - ŠROUBY S000- MS CLICK V - ŠROUBY S000- MS CLICK H - ŠROUBY S000-4 MS CLICK H - ŠROUBY S000-4 Montážní sady k instalaci solárních kolektorů na kolmou stěnu, nebo kolmou konstrukci. Konstrukce sady je vyrobena z kvalitního legovaného hliníku, kotvy z pevnostní legované nerezové oceli. Kotvy lze schovat pod fasádu a proto je vhodné Instalaci této sady řešit před dokončením zateplovacích prací. Montážní sady lze použít pro horizontální i vertikální instalaci kolektorového pole. Název MS FH/45 MS FH/45 MS FH/45 MS FH/55 MS FH/60 S008 S009 S000 S004 S006 Šikmá střecha, montáž do krytiny Doporučené montážní profesionální doplňky Montážní sady do krytiny, jsou konstruovány k integraci solárních kolektorů do krytiny. Zajišťují architektonicky čisté řešení instalace solárního pole. Montážní sada je vhodná pro šikmé odvětrávané střechy se střešními taškami. Solární kolektory se instalují přímo na dřevěnou konstrukci střechy. Instalační prvky sady obestaví solární pole a zajistí přechod na střešní krytinu obdobně jako u střešních oken. Dílce montážní sady jsou vyrobeny z kvalitní legované hliníkové slitiny s trvanlivou povrchovou úpravou v barvě černá - antracit. Název MS DK OT MS DK OT MS EX (rozšiřovaci sada) OT S000 S00 S00 K řešení střešních detailů jsou doporučeny speciální prvky zajišťující dokonalou těsnost prostupu solárního potrubí střešním pláštěm. Název Prostup bitumenovou krytinou Prostup krytinou eternitového typu ZB40800

14 Kompaktní zásobníky k solárnímu ohřevu teplé vody Novinka Kompaktní zásobník hydro UNIT TWI Prémiový zásobník aqua UNIT TWI Popis Objemy 00ltr, 50ltr, 00ltr, 400ltr, 500ltr Nejoblíbenější řešení výměníky (solar + kotel + příruba el. topidla) Popis Časové režimy spínání - např. elektrotopidla Objemy 00ltr, 00ltr, 400ltr, Kovový plášť výměníky (solar + kotel + příruba el. topidla) 6 Boční umístění přírub Sada senzorů 7 Plně vybavená čerpadlová stanice Procesorová intregrovaná regulace Vnitřní hořčíková chrana Dvojitě smaltovaná nádrž Kompletní sada senzorů Elektronická ochrana proti přehřátí kolektorů Teploměr Plně vybavená čerpadlová stanice Vnitřní hořčíková chrana Dvojitě smaltovaná nádrž Kompletně předinstalováno Systém - připoj a top* Výhody Ekonomicky dostupné řešení Kvalitní výrobní zpracování Jednoduchá instalace Úspora montážního místa Dlouhá životnost Možnost instalace el. topidla ve střední výšce nádrže! Štíhlá konstrukce zajišťuje kvalitní vrstvení TUV Příslušenství: Elektronická antikorozní ochrana Výhody Systém - připoj a top* - plně předinstalováno Displej ve výšce očí Kvalitní výrobní zpracování Jednoduchá instalace Úspora montážního místa Dlouhá životnost Možnost instalace el. topidla ve střední výšce nádrže! Příslušenství: Elektronická antikorozní ochrana Typ Objem Výška ohřívače Průměr ohřívače Max. provozní přetlak v nádobě Max. provozní přetlak ve výměníku Maximální teplota topné vody Maximální teplota teplé vody Výhřevná plocha solárního výměníku Výhřevná plocha kotlového výměníku Připojovací napětí jedn. l mm mm MPa MPa C C m m V/Hz hydrounit V/50Hz ZB hydrounit ,45 0V/50Hz ZB hydrounit ,5 0,7 0V/50Hz ZB hydrounit ,5 0,7 0V/50Hz ZB hydrounit ,8 0,7 0V/50Hz ZB Typ Objem Výška ohřívače Tloušťka izolace Průměr ohřívače s izolací Maximální provozní teplota Maximální provozní tlak Váha jedn. l mm mm mm C Bar Kg aquaunit ZB 0000 aquaunit ZB aquaunit ZB 0000

15 Zásobníky k solárnímu ohřevu teplé vody Solární stanice Novinka Kompaktní zásobník TWI Připojení TWI solárního systému, kotle a elektrotopidla Nová dimenze hygienického ohřevu teplé vody aqua MAT TWI Popis Objemy 00ltr, 50ltr, 00ltr, 400ltr, 500ltr, 800ltr, 000ltr, výměníky (solar + kotel + příruba el. topidla) Vnitřní hořčíková ochrana Kompaktní, plně předinstalovaná jednotka 8 Štíhlá konstrukce zajišťuje kvalitní vrstvení TV k hygienickému ohřevu teplé vody přesně 9 Dvojtě smaltovaná nádrž v momentě spotřeby. Dlouhá životnost Energii k ohřevu jednotka čerpá z akumulační Kvalitní výrobní zpracování nádrže vytápěné solárním systémem Možnost instalace elektronické nebo konvenčním způsobem. Bezkonkurenční antikorozní ochrany výkon Aquamatu umožňuje ohřívat vodu z 0 C na teplotu 45 C při průtoku ltr/min. Pro připojení kolektorů SunWing T a SunWing T plynových kotlů kotlů na dřevěné pelety kotlů na kusové dřevo možnost instalace elektrotopidla Podmínky instalace a provozu Zapojení provedeno odbornou firmou Zapojení pojistného ventilu 6 Barů do vstupu chladné vody Zapojení expanzní nádrže do přívodu chladné vody Průtočný ohřev v momentě spotřeby Hygienický ohřev vody Výkon teplé vody do 40 ltr. / min. Plně předinstalovaná jednotka Kompletní elektroinstalace Spuštění připojením do el. sítě 0V Jednoduchá montáž na stěnu Rozměry 860 x 500 x 60 mm Vyrobeno z nerez oceli a mosazi Typ Objem TV Max. provozní přetlak v nádobě Max. prov. přetlak ve výměnících Maximální teplota topné vody Maximální teplota teplé vody Výška Průměr Hmotnost Výměník horní Výměník dolní jedn. l MPa MPa C C mm mm Kg m m TWI 00ERMR ZB TWI 50ERMR ,45 ZB 0000 TWI 00ERMR ,5 ZB TWI 400ERMR ,9,76 ZB TWI 500ERMR ,96, ZB TWI 800ERMR ZB TWI000ERMR ZB Typ DN DN jedn. ltr/min - aquamat MINI 6 5 ZB aquamat KOMFY 40 0 ZB 00400

16 Regulace pro solární systémy Rozvaděč centrálního řízení systému Novinka Základní jednookruhová regulace ANS Schema Základní jednookruhová regulace ANS Jednoduchá regulace na instalaci a provoz Analogový displej Programovatelný teplotní rozdíl na min./max. hranici Ochrana proti přepětí na všech vstupech Možnost kaskádovitého spojení dvou zásobníků v solárním systému Předinstalovaný rozvaděč centrálního řízení systému control BOX TWI ZB00600 Jednookruhová regulace ESR Jednookruhová regulace ESR Pro přípravu TV, přitápění a ohřev bazénů, 0 Schema ovládání ventilace, kotle, hořáku ap. Velký digitální displej zobrazuje veškeré základní informace vstupy pro senzory TRIAK výstup Možnost spínání záložního topidla Měření zisků solární energie Vstup pro DL-BUS připojení k počítači Zablokování čerpadla při přehřátí kolektoru ZB Tříokruhová regulace UVR6- Schema Tříokruhová regulace UVR6- Obsahuje veškeré vlastnosti jednookruhové regulace ESR vstupy pro senzory navíc (celkem 6) Programovatelný časový spínač releové výstupy výstup s řízením otáček čerpadla Popis Programovatelná Ekvitermní systém řízení Řízení víceokruhových topných systémů Typová zkouška rozvaděče Sortiment funkční výbavy Funkčně testováno Elektronika Siemens Výhody Rychlá montáž Rychlé oživení Úspora montážního času Komplexní řešení ZB ZB Elektropříslušenství neleznete na straně 7

17 Akumulační nádrže Tradiční řešení akumulace a hygienický ohřev vody Novinka Akumulační nádrž se stratifikací k solárnímu přitápění a hygienickému ohřevu teplé vody hy GENIO TWI Akumulační nádrž se stratifikací k solárnímu přitápění a externímu ohřevu teplé vody aku STRAT TWI Rozmístění přípojů SCH 6/4" přípoj pro stratifikaci HZ 6/4" připojení záložního zdroje EHZ 6/4" Připojení záložního el. topidla Ru " solární výměník spodní spátečka (chladná) Ru " solární výměník spodní, vstup (horký) Ro " solární výměník horní spátečka (chladná) Ro " solární výměník horní, vstup (horký) KW připojení studené vody pro TUV WW připojení teplé vody (TUV) ENTL. 6/4 odvzdušnění Hygenio výbava stratifikačních nádrží: HG R: x výměník solar spodní + výměník TUV z kvalitní nerezové oceli HG RR: x výměník solar spodní i horní + výměník TUV z kvalitní nerezové oceli Stratifikační systém - vrstvení teplot vody v nádrži D.Průměr s izolací D.Průměr bez izolace Příslušenství: Objemy ltr - 00mm izolace z měkčeného PS s PVC pláštěm, barva stříbrná Objemy ltr - 5mm izolace z měkčeného PS s PVC pláštěm, barva stříbrná Jímky 00mm; 50mm Nádstavec T pro instalaci jímky k snímání zpětného toku Prodlužovací nastavec Záruční lhůta 5 let Zapojení provedeno odbornou firmou Zapojení pojistného ventilu 6 Barů do vstupu chladné vody Zapojení expanzní nádrže do přívodu chladné vody Instalace filtru do vstupu chladné vody Instalace pojistného a redukčního ventilu Rozmístění přípojů. Připojení kotle a krbu. Připojení jiných zdrojů tepla (TČ). Instalace elektro topidla 4. Zpátečka kotle a krbu 5. Zpátečka topného systému 6. Přívod plynového kotle 7. Připojení topného systému 8. Zpátečka plynového kotle 9. Zpátečka jiných zdrojů tepla (TČ) AS. Solární vstup, horká RS. Solární zpátečka, chladná SF: Horní solární čidlo SU: Spodní solární čidlo aquastrat výbava stratifikačních nádrží: HG R: x výměník solar spodní HG RR: x výměník solar, horní i spodní Stratifikační systém vrstvení teplot vody v nádrži Příslušenství: Objemy ltr 00mm izolace z měkčeného PS s PVC pláštěm, barva stříbrná Objemy ltr 5mm izolace z měkčeného PS s PVC pláštěm, barva stříbrná Jímky / 00mm; 50mm Nástavec T pro instalaci jímky k snímání zpětného toku Prodlužovací nástavec Typ HR R, RR 600 HR R, RR 800 HR R, RR 000 HR R, RR 50 HR R, RR 500 objem nádrže (l) teplota tepné vody ( C) objem výměníku u teplé vody (l) trvalý výkon TUV při t.vodě 60 C(l/hod) max. průtočná kapacita (l/0min.) hmotnost prázdné nádrže s vyměň.(kg) hmotnost prázdné nádrže s vyměň.(kg) výška (mm) průměr (mm) Artikl číslo pro HG R ZB00600 ZB00700 ZB00800 ZB00900 ZB0000 Artikl číslo pro HG RR ZB0000 ZB0000 ZB0000 ZB00400 ZB00500 Typ HG R, RR 500 HG R, RR 800 HG R, RR 000 HG R, RR 50 HG R, RR 500 HG R, RR 500 objem nádrže (l) průměr D bez izolace (mm) průměr D s izolace (mm) výška nádrže bez izolace (mm) výška nádrže s izolací (mm) maximální operační teplota ( C) maximální operační tlak (Bar) hmotnost prázdné nádrže s vyměň.(kg) hmotnost prázdné nádrže s vyměň.(kg) Artikl číslo pro HG R ZB00000 ZB00000 ZB00000 ZB00000 ZB00000 ZB00000 Artikl číslo pro HG RR ZB00000 ZB00000 ZB00000 ZB00000 ZB00000 ZB00000

18 Čerpadlové stanice Novinka Čerpadlové stanice Novinka Jednocestné solární čerpadlové stanice dvoucestné solární čerpadlové stanice předinstalované pro systémy solárního přitápění předinstalované pro systémy solárního přitápění a velkoplošné systémy ohřevu teplé vody Popis Čerpadlo Wilo 5/6, 5/7 ECO- Konstrukce z mosazi ¾ přípoje s vnitřním závitem 4 Připevnění na zeď ocelovým držákem - zacvakávací systém ¾ přípoje s vnitřním závitem 5 Kulové ventily ovládané klíčem prevence proti opaření Stanice kompletně tepelně zaizolována Solární bezpečnostní ventil 6 barů Vyjímatelný celokovový solární teploměr do 60 C Dvěma ventily izolované čerpadlo Nastavitelný průtokoměr -5l/min Integrované plnící ventily Zvýšená pracovní teplota do 0 C Kompletní montážní materiál Výhody Výborné izolační vlastnosti Přesně nastavitelný průtok Prostorově úsporné řešení Snadná instalace Čerpadlo je součástí stanice Montážní příslušenství v ceně Popis Dvě celokovové gravitační brzdy Integrovaný separátor vzduchu (odvzdušnění) Tlakoměr Čerpadlo Wilo 5/6, 5/7 ECO- Konstrukce z mosazi Připevnění na zeď ocelovým držákem Stanice kompletně tepelně zaizolována Solární bezpečnostní ventil 6 barů Vyjímatelný celokovový solární teploměr do 60 C Dvěma ventily izolované čerpadlo Nastavitelný průtokoměr -5l/min Integrované plnící ventily Zvýšená pracovní teplota do 0 C Kompletní montážní materiál Výhody Kontinuální odvzdušnění Dokonalé zamezení samovolné cirkulace Výborné izolační vlastnosti Přesně nastavitelný průtok Prostorově úsporné řešení Snadná instalace Čerpadlo je součástí stanice Montážní příslušenství v ceně ZB ZB s čerpadlem wilo 5/6 ECO- s čerpadlem wilo 5/7 ECO- ZB s čerpadlem wilo 5/6 ECO- ZB s čerpadlem wilo 5/7 ECO-

19 Solární potrubí a komponenty pro montáž Doplňkový a volitelný materiál Solární potrubí nerez flexi Nový model Elektrotopidla Rychlošroubení solárního potrubí Světlost potrubí: DN 6; DN 0; DN 4 Tloušťka izolace: mm (standard); 9mm (extra) Kabel čidla: x 0,75mm - silikonová izolace Pracovní teplota: -50 C do +80 C Spolehlivá montáž potrubí solárního systému Kompatibilní se šroubením TWI DN6-0,8 ltr / bm (Objem nerez flexi vedení) DN0-0,44 ltr / bm (Objem nerez flexi vedení) DN4-0,64 ltr / bm (Objem nerez flexi vedení) Balení v délce 0 mtr; 5 mtr, 0mtr, Název ZB40400 Potr. dvojité DN6 x ZB4000 Potr. dvojité DN0 x ZB Potr. dvojité DN6 x 9 ZB Potr. dvojité DN0 x 9 ZB4000 Potr. bez izolace DN6 bez izolace ZB Potr. bez izolace DN0 bez izolace Samotěsnící systém množství 5mtr 5mtr 5mtr 5mtr 5mtr 5mtr Příslušenství elektro, regulace a měření Topidlo,5kW / 6/4" Topidlo kw / 0-400V 6/4" Topidlo,8kW / 400V 6/4" Topidlo 6kW / 400V 6/4" Topidlo kw / 0V 6/4" k hydrounit Topidlo,5kW / 0V 6/4" k hydrounit Topidlo,kW / 400V 6/4" k hydrounit Topidlo,75kW / 400V 6/4" k hydrounit BL NET - Bootloader jednotka k připojení PC D-log - připojení k PC pomocí USB - ZB ZB ZB ZB ZB ZB ZB ZB ZB ZB Název rozměr Průtokoměr VSG max. průtok,5m - ZB00800 ZB EASYTIGHT DN6x/4"mm vnější ZB EASYTIGHT DN6x/4"mm vnitřní ZB EASYTIGHT DN0x/4"mm vnější ZB EASYTIGHT DN0x/4"mm vnitřní ZB EASYTIGHT Přechod DN6x Cu8- pájecí Senzor PT 000 v délce,5 m - ZB ZB EASYTIGHT Přechod DN0x Cu pájecí Senzor PT 000 v délce m - ZB ZB EASYTIGHT DN0x"mm vnější ZB40600 EASYTIGHT DN0x"mm vnitřní ZB40600 EASYTIGHT DN6x5mmCu svěrný ZB40600 EASYTIGHT DN6x8mmCu svěrný El. ochrana pro smalt. zásobníky 50/500ltr - ZB ZB EASYTIGHT DN6xmmCu svěrný El. ochrana pro smalt. zásobníky 750/000ltr - ZB40400 ZB EASYTIGHT DN0x5mmCu svěrný Rychlá montáž ZB EASYTIGHT Dn0x8mmCu svěrný Úspora času ZB EASYTIGHT DN0xmmCu svěrný Vysoká kvalita těsnosti ZB EASYTIGHT SPOJKA DN6 - DN6 Bohatý sortiment typů ZB EASYTIGHT SPOJKA DN0 - DN0 Příslušenství - expanzní nádrže Šroubení solárního potrubí Kotvící kroužek Lisovací podložka Lisovacící systém Expanzní nádrž 8 ltr / 6 Barů Expanzní nádrž 5 ltr / 6 Barů Expanzní nádrž 40 ltr / 6 Barů Expanzní nádrž 60 ltr / 6 Barů - ZB ZB ZB ZB Těsnění. 5. Kvalitní řešení potrubních přechodů Rozsah pracovních teplot -50 C do +80 C Kompatibilní s nerez flexi potrubím TWI. Art. číslo Název Rozměr ZB EASYDRILL DN 6x/"mm vnější ZB40700 EASYDRILL DN 6x/4"mm vnější ZB40400 EASYDRILL DN 6x"mm vnější ZB40800 EASYDRILL DN 0x/4"mm vnější ZB40900 EASYDRILL Spojka DN6x Dn6 ZB EASYDRILL Spojka DN0x DN0 ZB40400 EASYDRILL Přechod DN6x Cu8 ZB EASYDRILL Přechod DN6x Cu ZB40400 EASYDRILL Přechod DN0x Cu ZB EASYDRILL Přechod DN6x Cu8 svěrný ZB EASYDRILL Přechod DN6x Cu svěrný ZB EASYDRILL Přechod DN0x Cu8 svěrný ZB40400 EASYDRILL Přechod DN0x Cu svěrný Příslušenství - nemrznoucí kapaliny Nemrznoucí kapalina KOLEKTON SUPER 0 ltr Nemrznoucí kapalina KOLEKTON P-SUPER 5 ltr Příslušenství k potrubí Oválný držák DN6 (M8x80mm) Oválný držák DN0 (M8x80mm) Solární přídavná zpětná klapka do 0C - ZB ZB ZB ZB ZB404900

20 Případové realizace solárních systémů Systém na míru a na klíč Objednejte si bezplatnou studii instalace solárního systému. Krátká doba montáže - již za dny od zahájení montáže využíváte sluneční ohřev vody. Žádné učení - autorizovaný technik Vám předvede funkci solárního systému. Servisní zázemí - s našimi systémy získáváte kvalitní záruční a pozáruční servis. volejte bezplatnou linku
