Copyright 2010 Corel Corporation. Všechna práva vyhrazena. Příručka k sadě CorelDRAW Graphics Suite X5

Transkript

1

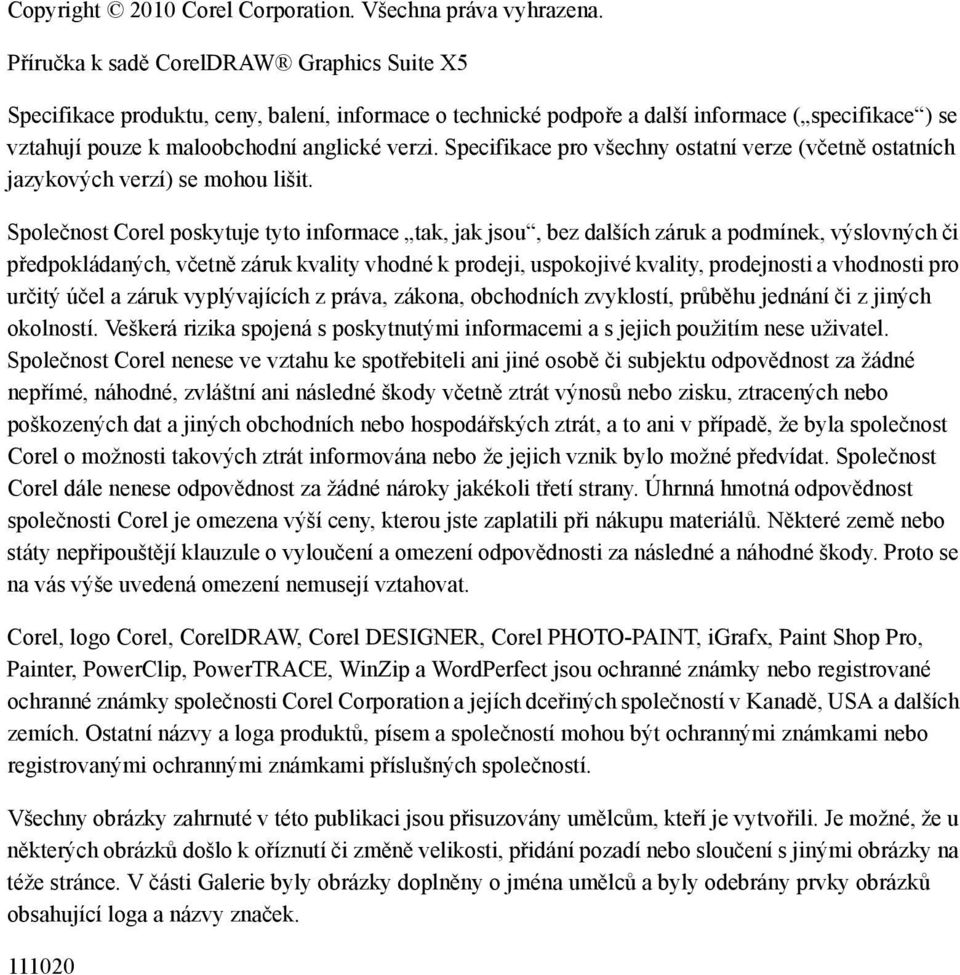

2 Copyright 2010 Corel Corporation. Všechna práva vyhrazena. Příručka k sadě CorelDRAW Graphics Suite X5 Specifikace produktu, ceny, balení, informace o technické podpoře a další informace ( specifikace ) se vztahují pouze k maloobchodní anglické verzi. Specifikace pro všechny ostatní verze (včetně ostatních jazykových verzí) se mohou lišit. Společnost Corel poskytuje tyto informace tak, jak jsou, bez dalších záruk a podmínek, výslovných či předpokládaných, včetně záruk kvality vhodné k prodeji, uspokojivé kvality, prodejnosti a vhodnosti pro určitý účel a záruk vyplývajících z práva, zákona, obchodních zvyklostí, průběhu jednání či z jiných okolností. Veškerá rizika spojená s poskytnutými informacemi a s jejich použitím nese uživatel. Společnost Corel nenese ve vztahu ke spotřebiteli ani jiné osobě či subjektu odpovědnost za žádné nepřímé, náhodné, zvláštní ani následné škody včetně ztrát výnosů nebo zisku, ztracených nebo poškozených dat a jiných obchodních nebo hospodářských ztrát, a to ani v případě, že byla společnost Corel o možnosti takových ztrát informována nebo že jejich vznik bylo možné předvídat. Společnost Corel dále nenese odpovědnost za žádné nároky jakékoli třetí strany. Úhrnná hmotná odpovědnost společnosti Corel je omezena výší ceny, kterou jste zaplatili při nákupu materiálů. Některé země nebo státy nepřipouštějí klauzule o vyloučení a omezení odpovědnosti za následné a náhodné škody. Proto se na vás výše uvedená omezení nemusejí vztahovat. Corel, logo Corel, CorelDRAW, Corel DESIGNER, Corel PHOTO-PAINT, igrafx, Paint Shop Pro, Painter, PowerClip, PowerTRACE, WinZip a WordPerfect jsou ochranné známky nebo registrované ochranné známky společnosti Corel Corporation a jejích dceřiných společností v Kanadě, USA a dalších zemích. Ostatní názvy a loga produktů, písem a společností mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných společností. Všechny obrázky zahrnuté v této publikaci jsou přisuzovány umělcům, kteří je vytvořili. Je možné, že u některých obrázků došlo k oříznutí či změně velikosti, přidání pozadí nebo sloučení s jinými obrázky na téže stránce. V části Galerie byly obrázky doplněny o jména umělců a byly odebrány prvky obrázků obsahující loga a názvy značek

3

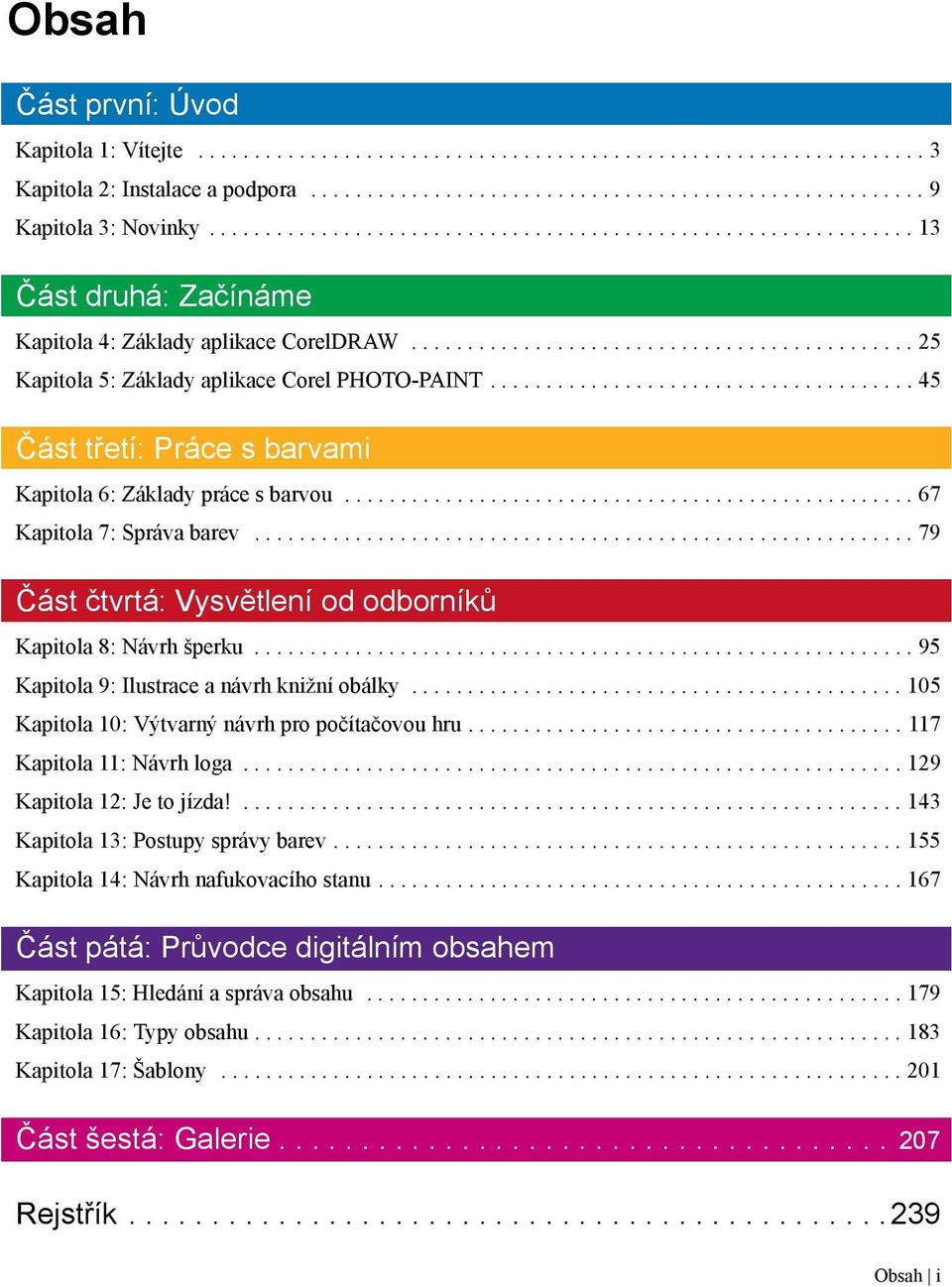

4 Obsah Část první: Úvod Kapitola 1: Vítejte Kapitola 2: Instalace a podpora Kapitola 3: Novinky Část druhá: Začínáme Kapitola 4: Základy aplikace CorelDRAW Kapitola 5: Základy aplikace Corel PHOTO-PAINT Část třetí: Práce s barvami Kapitola 6: Základy práce s barvou Kapitola 7: Správa barev Část čtvrtá: Vysvětlení od odborníků Kapitola 8: Návrh šperku Kapitola 9: Ilustrace a návrh knižní obálky Kapitola 10: Výtvarný návrh pro počítačovou hru Kapitola 11: Návrh loga Kapitola 12: Je to jízda! Kapitola 13: Postupy správy barev Kapitola 14: Návrh nafukovacího stanu Část pátá: Průvodce digitálním obsahem Kapitola 15: Hledání a správa obsahu Kapitola 16: Typy obsahu Kapitola 17: Šablony Část šestá: Galerie Rejstřík Obsah i

5 Index

6 Část první Úvod Tvůrce obrázku: Pedro Júnior

7

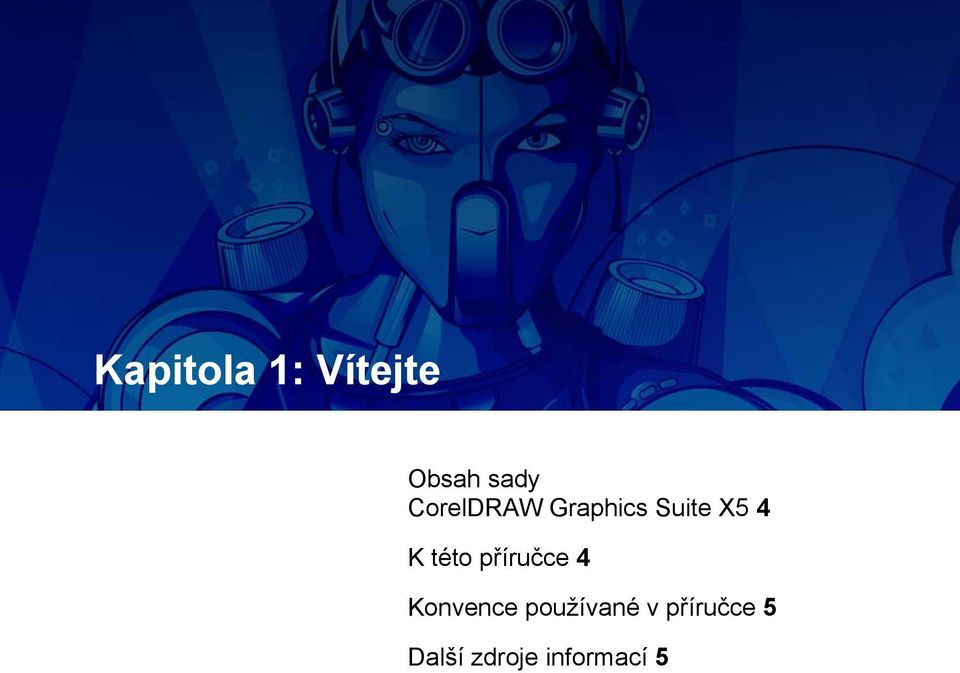

8 Kapitola 1: Vítejte Obsah sady CorelDRAW Graphics Suite X5 4 K této příručce 4 Konvence používané v příručce 5 Další zdroje informací 5

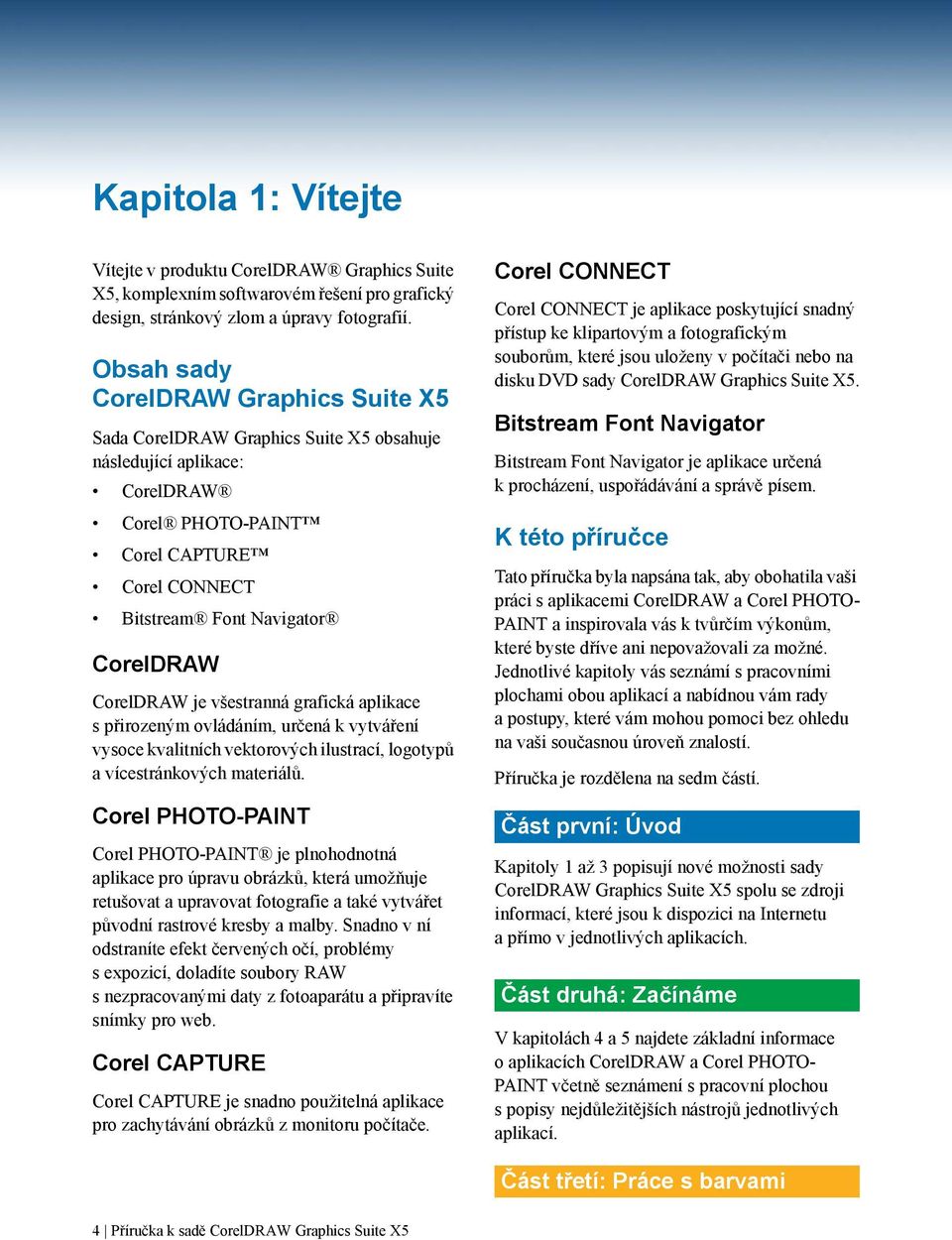

9 Kapitola 1: Vítejte Vítejte v produktu CorelDRAW Graphics Suite X5, komplexním softwarovém řešení pro grafický design, stránkový zlom a úpravy fotografií. Obsah sady CorelDRAW Graphics Suite X5 Sada CorelDRAW Graphics Suite X5 obsahuje následující aplikace: CorelDRAW Corel PHOTO-PAINT Corel CAPTURE Corel CONNECT Bitstream Font Navigator CorelDRAW CorelDRAW je všestranná grafická aplikace spřirozeným ovládáním, určená k vytváření vysoce kvalitních vektorových ilustrací, logotypů a vícestránkových materiálů. Corel PHOTO-PAINT Corel PHOTO-PAINT je plnohodnotná aplikace pro úpravu obrázků, která umožňuje retušovat a upravovat fotografie a také vytvářet původní rastrové kresby a malby. Snadno v ní odstraníte efekt červených očí, problémy s expozicí, doladíte soubory RAW s nezpracovanými daty z fotoaparátu a připravíte snímky pro web. Corel CAPTURE Corel CAPTURE je snadno použitelná aplikace pro zachytávání obrázků z monitoru počítače. Corel CONNECT Corel CONNECT je aplikace poskytující snadný přístup ke klipartovým a fotografickým souborům, které jsou uloženy v počítači nebo na disku DVD sady CorelDRAW Graphics Suite X5. Bitstream Font Navigator Bitstream Font Navigator je aplikace určená k procházení, uspořádávání a správě písem. K této příručce Tato příručka byla napsána tak, aby obohatila vaši práci s aplikacemi CorelDRAW a Corel PHOTO- PAINT a inspirovala vás k tvůrčím výkonům, které byste dříve ani nepovažovali za možné. Jednotlivé kapitoly vás seznámí s pracovními plochami obou aplikací a nabídnou vám rady a postupy, které vám mohou pomoci bez ohledu na vaši současnou úroveň znalostí. Příručka je rozdělena na sedm částí. Část první: Úvod Kapitoly 1 až 3 popisují nové možnosti sady CorelDRAW Graphics Suite X5 spolu se zdroji informací, které jsou k dispozici na Internetu apřímo v jednotlivých aplikacích. Část druhá: Začínáme V kapitolách 4 a 5 najdete základní informace o aplikacích CorelDRAW a Corel PHOTO- PAINT včetně seznámení s pracovní plochou s popisy nejdůležitějších nástrojů jednotlivých aplikací. Část třetí: Práce s barvami 4 Příručka k sadě CorelDRAW Graphics Suite X5

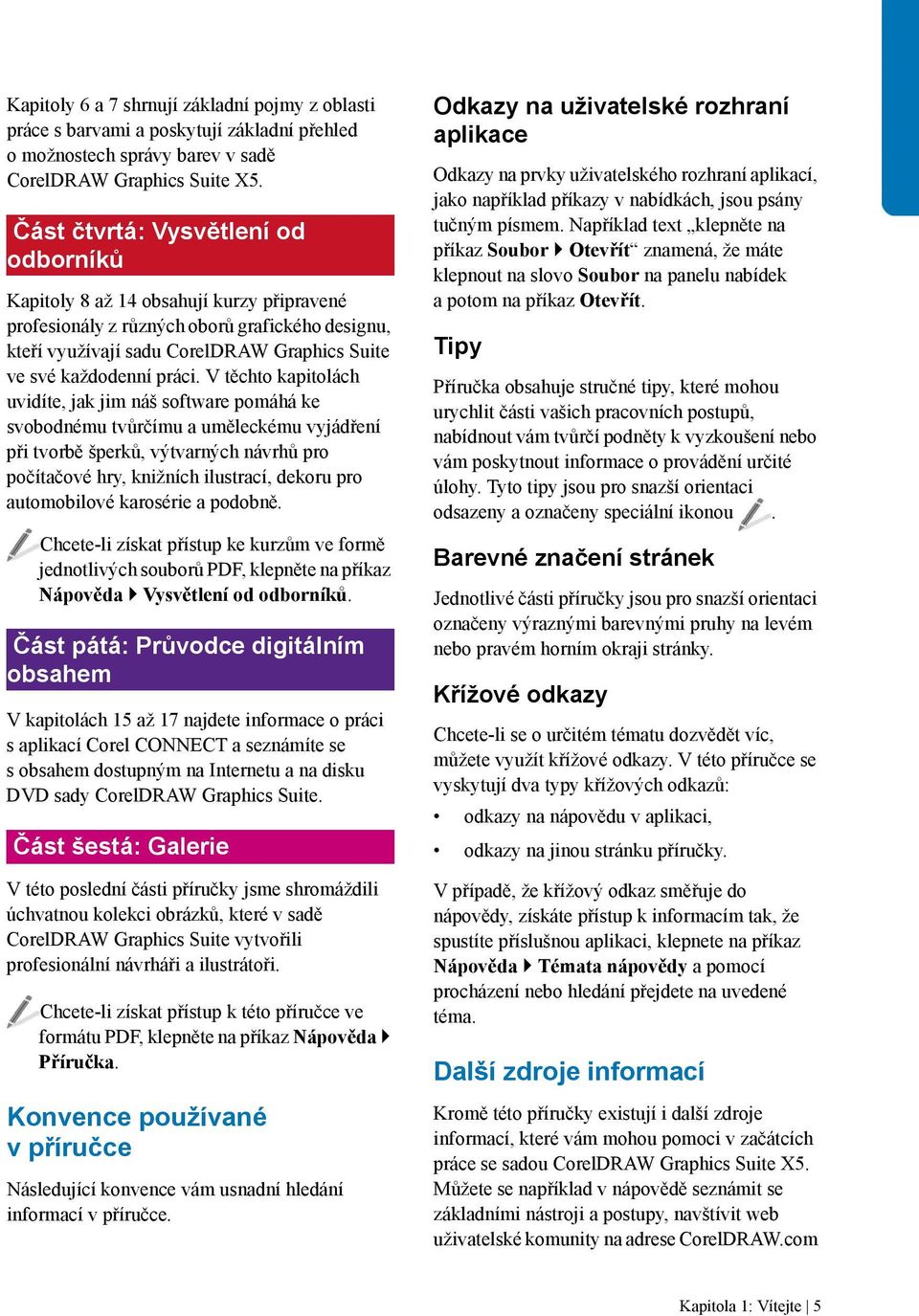

10 Kapitoly 6 a 7 shrnují základní pojmy z oblasti práce s barvami a poskytují základní přehled o možnostech správy barev v sadě CorelDRAW Graphics Suite X5. Část čtvrtá: Vysvětlení od odborníků Kapitoly 8 až 14 obsahují kurzy připravené profesionály z různých oborů grafického designu, kteří využívají sadu CorelDRAW Graphics Suite ve své každodenní práci. V těchto kapitolách uvidíte, jak jim náš software pomáhá ke svobodnému tvůrčímu a uměleckému vyjádření při tvorbě šperků, výtvarných návrhů pro počítačové hry, knižních ilustrací, dekoru pro automobilové karosérie a podobně. Chcete-li získat přístup ke kurzům ve formě jednotlivých souborů PDF, klepněte na příkaz Nápověda Vysvětlení od odborníků. Část pátá: Průvodce digitálním obsahem V kapitolách 15 až 17 najdete informace o práci s aplikací Corel CONNECT a seznámíte se s obsahem dostupným na Internetu a na disku DVD sady CorelDRAW Graphics Suite. Část šestá: Galerie V této poslední části příručky jsme shromáždili úchvatnou kolekci obrázků, které v sadě CorelDRAW Graphics Suite vytvořili profesionální návrháři a ilustrátoři. Chcete-li získat přístup k této příručce ve formátu PDF, klepněte na příkaz Nápověda Příručka. Konvence používané vpříručce Následující konvence vám usnadní hledání informací v příručce. Odkazy na uživatelské rozhraní aplikace Odkazy na prvky uživatelského rozhraní aplikací, jako například příkazy v nabídkách, jsou psány tučným písmem. Například text klepněte na příkaz Soubor Otevřít znamená, že máte klepnout na slovo Soubor na panelu nabídek a potom na příkaz Otevřít. Tipy Příručka obsahuje stručné tipy, které mohou urychlit části vašich pracovních postupů, nabídnout vám tvůrčí podněty k vyzkoušení nebo vám poskytnout informace o provádění určité úlohy. Tyto tipy jsou pro snazší orientaci odsazeny a označeny speciální ikonou. Barevné značení stránek Jednotlivé části příručky jsou pro snazší orientaci označeny výraznými barevnými pruhy na levém nebo pravém horním okraji stránky. Křížové odkazy Chcete-li se o určitém tématu dozvědět víc, můžete využít křížové odkazy. V této příručce se vyskytují dva typy křížových odkazů: odkazy na nápovědu v aplikaci, odkazy na jinou stránku příručky. V případě, že křížový odkaz směřuje do nápovědy, získáte přístup k informacím tak, že spustíte příslušnou aplikaci, klepnete na příkaz Nápověda Témata nápovědy a pomocí procházení nebo hledání přejdete na uvedené téma. Další zdroje informací Kromě této příručky existují i další zdroje informací, které vám mohou pomoci v začátcích práce se sadou CorelDRAW Graphics Suite X5. Můžete se například v nápovědě seznámit se základními nástroji a postupy, navštívit web uživatelské komunity na adrese CorelDRAW.com Kapitola 1: Vítejte 5

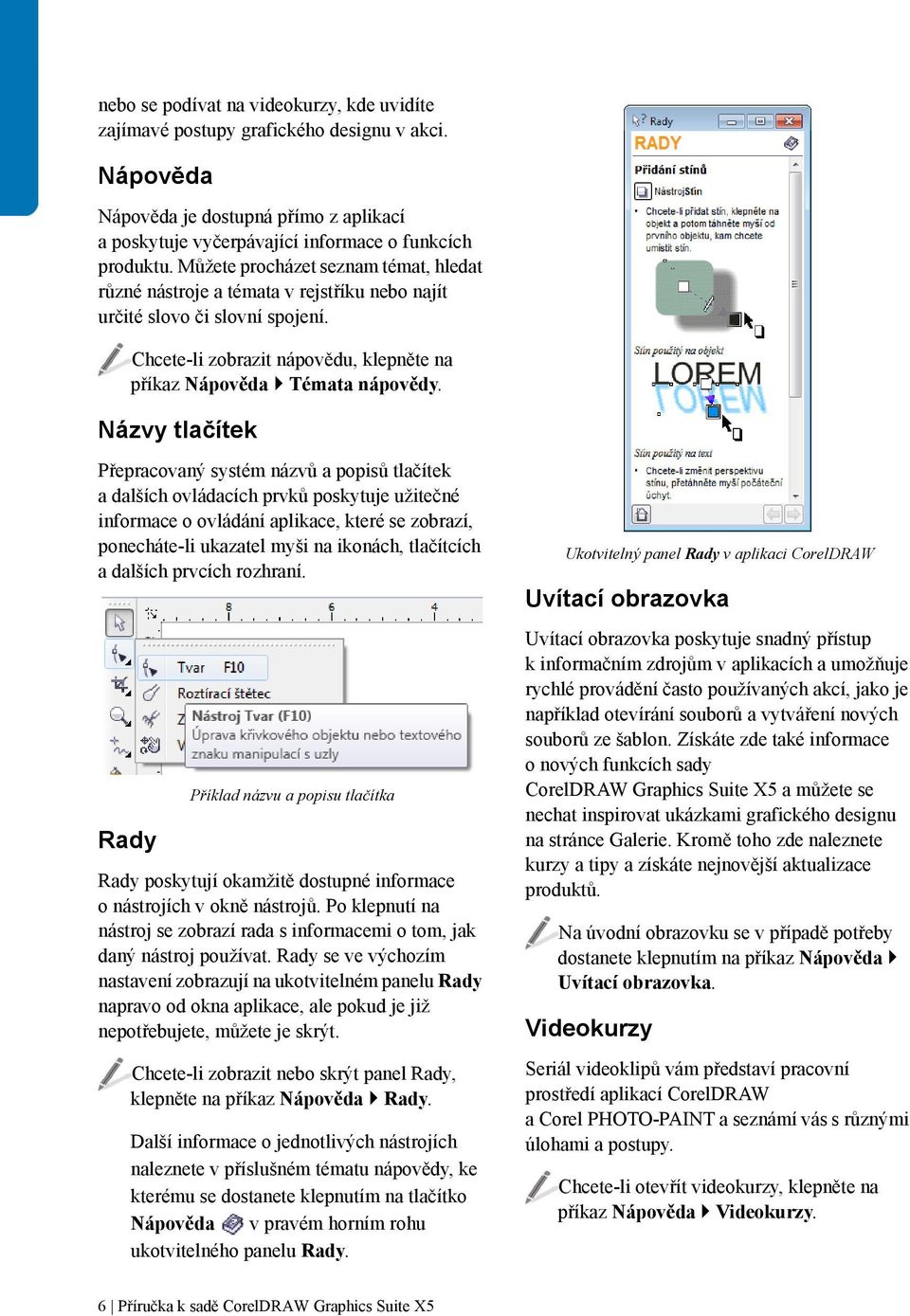

11 nebo se podívat na videokurzy, kde uvidíte zajímavé postupy grafického designu v akci. Nápověda Nápověda je dostupná přímo z aplikací a poskytuje vyčerpávající informace o funkcích produktu. Můžete procházet seznam témat, hledat různé nástroje a témata v rejstříku nebo najít určité slovo či slovní spojení. Chcete-li zobrazit nápovědu, klepněte na příkaz Nápověda Témata nápovědy. Názvy tlačítek Přepracovaný systém názvů a popisů tlačítek a dalších ovládacích prvků poskytuje užitečné informace o ovládání aplikace, které se zobrazí, ponecháte-li ukazatel myši na ikonách, tlačítcích a dalších prvcích rozhraní. Rady Příklad názvu a popisu tlačítka Rady poskytují okamžitě dostupné informace o nástrojích v okně nástrojů. Po klepnutí na nástroj se zobrazí rada s informacemi o tom, jak daný nástroj používat. Rady se ve výchozím nastavení zobrazují na ukotvitelném panelu Rady napravo od okna aplikace, ale pokud je již nepotřebujete, můžete je skrýt. Chcete-li zobrazit nebo skrýt panel Rady, klepněte na příkaz Nápověda Rady. Další informace o jednotlivých nástrojích naleznete v příslušném tématu nápovědy, ke kterému se dostanete klepnutím na tlačítko Nápověda v pravém horním rohu ukotvitelného panelu Rady. Ukotvitelný panel Rady v aplikaci CorelDRAW Uvítací obrazovka Uvítací obrazovka poskytuje snadný přístup k informačním zdrojům v aplikacích a umožňuje rychlé provádění často používaných akcí, jako je například otevírání souborů a vytváření nových souborů ze šablon. Získáte zde také informace o nových funkcích sady CorelDRAW Graphics Suite X5 a můžete se nechat inspirovat ukázkami grafického designu na stránce Galerie. Kromě toho zde naleznete kurzy a tipy a získáte nejnovější aktualizace produktů. Na úvodní obrazovku se v případě potřeby dostanete klepnutím na příkaz Nápověda Uvítací obrazovka. Videokurzy Seriál videoklipů vám představí pracovní prostředí aplikací CorelDRAW a Corel PHOTO-PAINT a seznámí vás s různými úlohami a postupy. Chcete-li otevřít videokurzy, klepněte na příkaz Nápověda Videokurzy. 6 Příručka k sadě CorelDRAW Graphics Suite X5

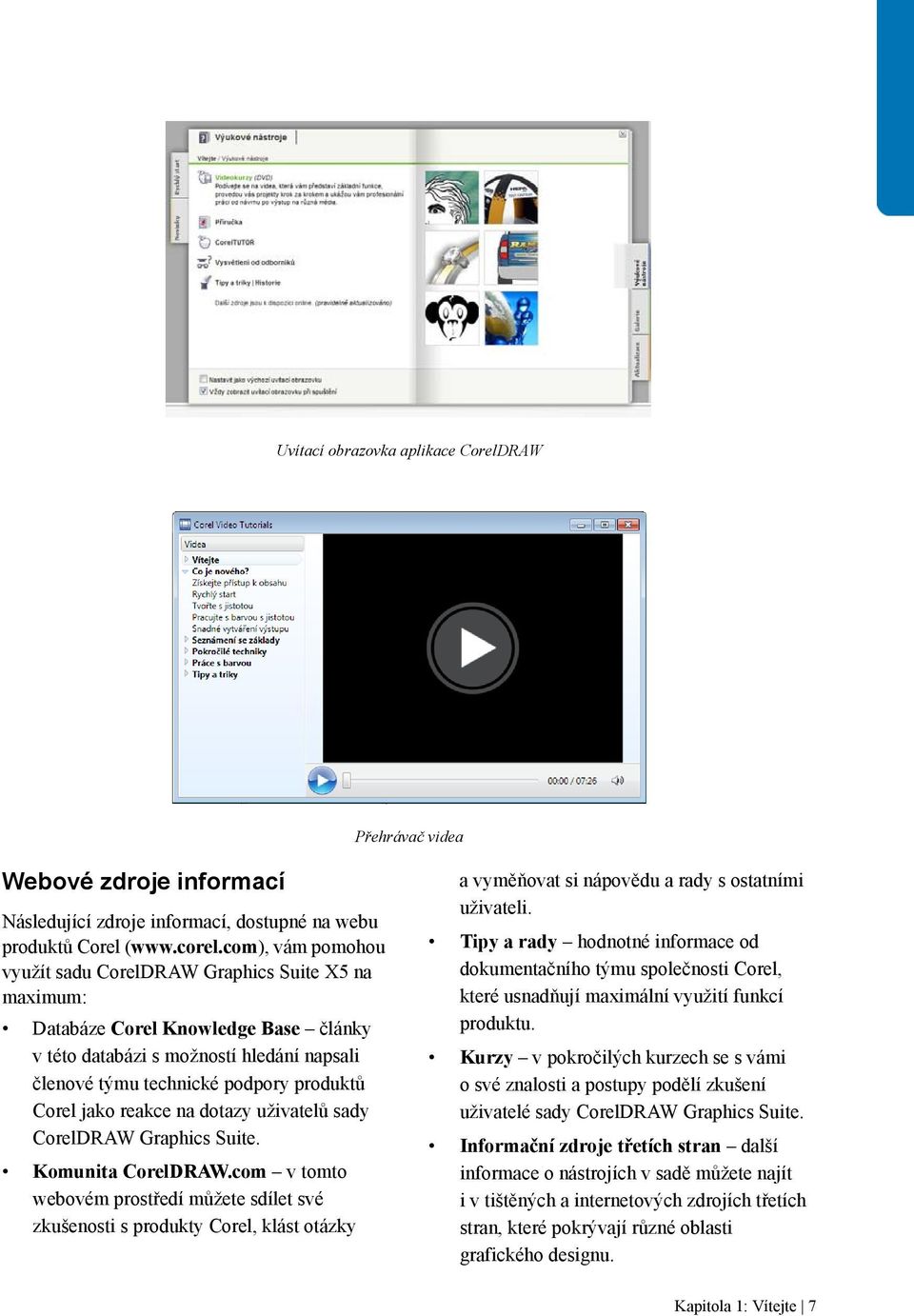

12 Uvítací obrazovka aplikace CorelDRAW Přehrávač videa Webové zdroje informací Následující zdroje informací, dostupné na webu produktů Corel ( vám pomohou využít sadu CorelDRAW Graphics Suite X5 na maximum: Databáze Corel Knowledge Base články v této databázi s možností hledání napsali členové týmu technické podpory produktů Corel jako reakce na dotazy uživatelů sady CorelDRAW Graphics Suite. Komunita CorelDRAW.com v tomto webovém prostředí můžete sdílet své zkušenosti s produkty Corel, klást otázky a vyměňovat si nápovědu a rady s ostatními uživateli. Tipy a rady hodnotné informace od dokumentačního týmu společnosti Corel, které usnadňují maximální využití funkcí produktu. Kurzy v pokročilých kurzech se s vámi o své znalosti a postupy podělí zkušení uživatelé sady CorelDRAW Graphics Suite. Informační zdroje třetích stran další informace o nástrojích v sadě můžete najít i v tištěných a internetových zdrojích třetích stran, které pokrývají různé oblasti grafického designu. Kapitola 1: Vítejte 7

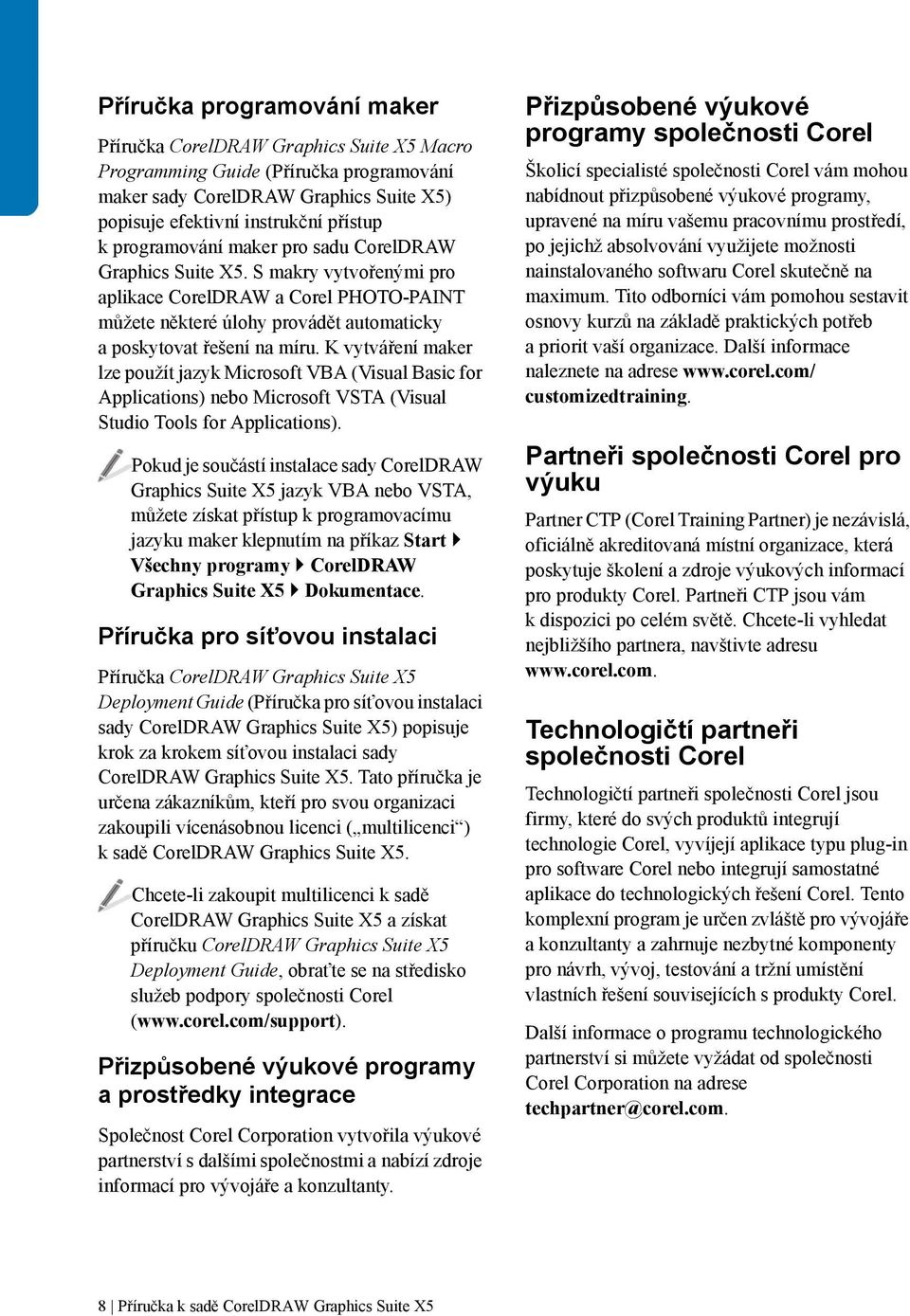

13 Příručka programování maker Příručka CorelDRAW Graphics Suite X5 Macro Programming Guide (Příručka programování maker sady CorelDRAW Graphics Suite X5) popisuje efektivní instrukční přístup k programování maker pro sadu CorelDRAW Graphics Suite X5. S makry vytvořenými pro aplikace CorelDRAW a Corel PHOTO-PAINT můžete některé úlohy provádět automaticky a poskytovat řešení na míru. K vytváření maker lze použít jazyk Microsoft VBA (Visual Basic for Applications) nebo Microsoft VSTA (Visual Studio Tools for Applications). Pokud je součástí instalace sady CorelDRAW Graphics Suite X5 jazyk VBA nebo VSTA, můžete získat přístup k programovacímu jazyku maker klepnutím na příkaz Start Všechny programy CorelDRAW Graphics Suite X5 Dokumentace. Příručka pro síťovou instalaci Příručka CorelDRAW Graphics Suite X5 Deployment Guide (Příručka pro síťovou instalaci sady CorelDRAW Graphics Suite X5) popisuje krok za krokem síťovou instalaci sady CorelDRAW Graphics Suite X5. Tato příručka je určena zákazníkům, kteří pro svou organizaci zakoupili vícenásobnou licenci ( multilicenci ) ksadě CorelDRAW Graphics Suite X5. Chcete-li zakoupit multilicenci k sadě CorelDRAW Graphics Suite X5 a získat příručku CorelDRAW Graphics Suite X5 Deployment Guide, obraťte se na středisko služeb podpory společnosti Corel ( Přizpůsobené výukové programy aprostředky integrace Společnost Corel Corporation vytvořila výukové partnerství s dalšími společnostmi a nabízí zdroje informací pro vývojáře a konzultanty. Přizpůsobené výukové programy společnosti Corel Školicí specialisté společnosti Corel vám mohou nabídnout přizpůsobené výukové programy, upravené na míru vašemu pracovnímu prostředí, po jejichž absolvování využijete možnosti nainstalovaného softwaru Corel skutečně na maximum. Tito odborníci vám pomohou sestavit osnovy kurzů na základě praktických potřeb a priorit vaší organizace. Další informace naleznete na adrese customizedtraining. Partneři společnosti Corel pro výuku Partner CTP (Corel Training Partner) je nezávislá, oficiálně akreditovaná místní organizace, která poskytuje školení a zdroje výukových informací pro produkty Corel. Partneři CTP jsou vám k dispozici po celém světě. Chcete-li vyhledat nejbližšího partnera, navštivte adresu Technologičtí partneři společnosti Corel Technologičtí partneři společnosti Corel jsou firmy, které do svých produktů integrují technologie Corel, vyvíjejí aplikace typu plug-in pro software Corel nebo integrují samostatné aplikace do technologických řešení Corel. Tento komplexní program je určen zvláště pro vývojáře a konzultanty a zahrnuje nezbytné komponenty pro návrh, vývoj, testování a tržní umístění vlastních řešení souvisejících s produkty Corel. Další informace o programu technologického partnerství si můžete vyžádat od společnosti Corel Corporation na adrese techpartner@corel.com. 8 Příručka k sadě CorelDRAW Graphics Suite X5

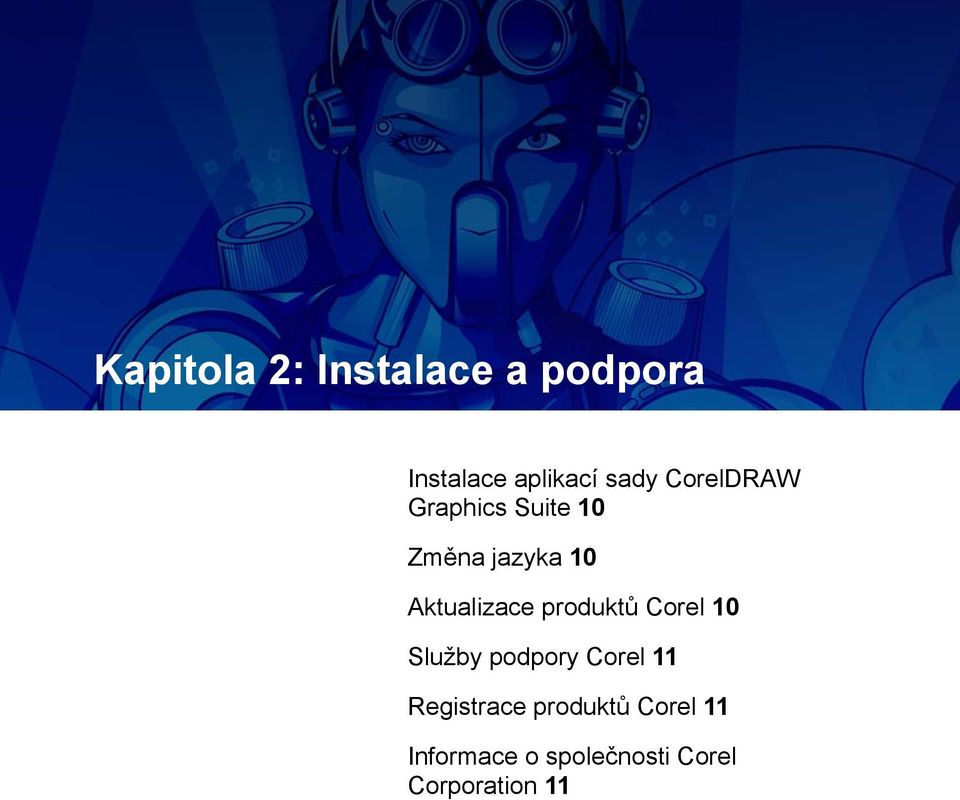

14 Kapitola 2: Instalace a podpora Instalace aplikací sady CorelDRAW Graphics Suite 10 Změna jazyka 10 Aktualizace produktů Corel 10 Služby podpory Corel 11 Registrace produktů Corel 11 Informace o společnosti Corel Corporation 11

15 Kapitola 2: Instalace a podpora Sadu CorelDRAW Graphics Suite X5 lze snadno nainstalovat, zaregistrovat i přizpůsobit. Instalace aplikací sady CorelDRAW Graphics Suite Instalaci aplikací a komponent sady CorelDRAW Graphics Suite usnadňuje průvodce instalací. Aplikace můžete nainstalovat rychle s použitím výchozího nastavení, nebo můžete instalaci přizpůsobit výběrem různých možností. Po vložení instalačního disku do jednotky DVD se automaticky spustí průvodce instalací. Při instalaci postupujte podle pokynů na obrazovce. (Windows 7 a Windows Vista) Pokud se průvodce instalací nespustí automaticky, klepněte na tlačítko Start na hlavním panelu systému Windows a do vyhledávacího pole zadejte text X:\autorun.exe, kde X je písmeno odpovídající jednotce DVD. (Windows XP) Pokud se průvodce instalací nespustí automaticky, klepněte na tlačítko Start na hlavním panelu systému Windows a poté na příkaz Spustit. Zadejte příkaz X:\autorun.exe, kde X je písmeno odpovídající jednotce DVD. Po instalaci aplikací můžete pomocí průvodce instalací provádět také následující činnosti: přidat a odstranit komponenty ve stávající instalaci, opravit stávající instalaci opětovnou instalací všech funkcí aplikace, odinstalovat sadu CorelDRAW Graphics Suite. Před opravou instalace se pokuste nejprve obnovit výchozí nastavení pracovní plochy podržením klávesy F8 při spuštění aplikace. Další informace naleznete v tématu nápovědy Instalace aplikací sady CorelDRAW Graphics Suite. Změna jazyka Pokud byla aplikace nainstalována ve více než jednom jazyce, můžete jazyk uživatelského rozhraní a nápovědy kdykoli změnit. Chcete-li změnit jazyk aplikace, klepněte na příkaz Nástroje Možnosti. V seznamu kategorií klepněte na možnost Globální a vyberte požadovaný jazyk ze seznamu Vyberte jazyk uživatelského rozhraní. Restartujte aplikaci, aby se uplatnilo nové nastavení jazyka. Pokud jste při první instalaci nenainstalovali určitý jazyk, můžete to udělat později. Další informace naleznete v tématu nápovědy Změna jazyka. Aktualizace produktů Corel Při instalaci produktů můžete zvolit, zda se mají stahovat jejich aktualizace. Chcete-li kdykoli zjistit, zda jsou k dispozici nové aktualizace produktu, klepněte na příkaz Nápověda Aktualizace. 10 Příručka k sadě CorelDRAW Graphics Suite X5

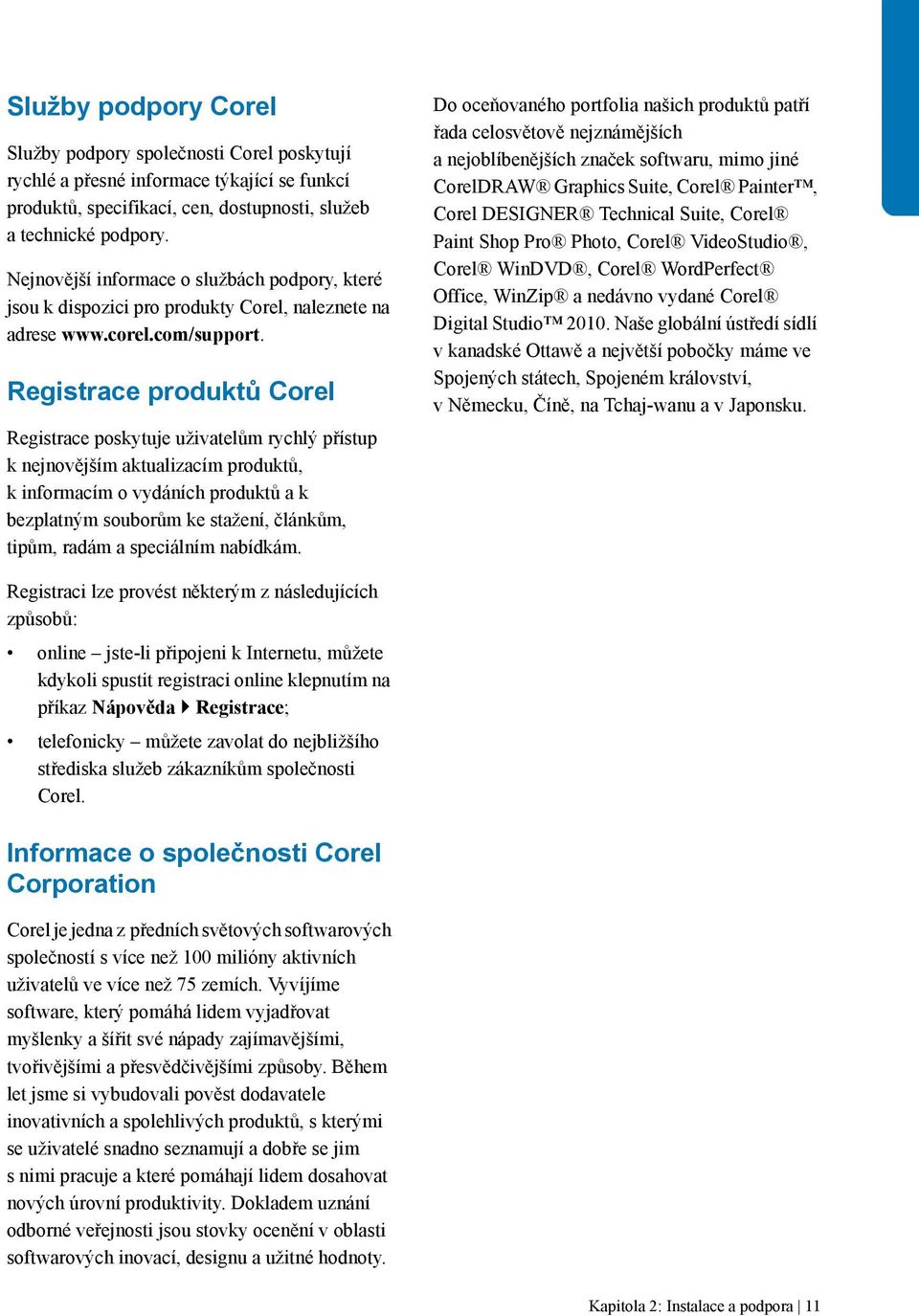

16 Služby podpory Corel Služby podpory společnosti Corel poskytují rychlé a přesné informace týkající se funkcí produktů, specifikací, cen, dostupnosti, služeb a technické podpory. Nejnovější informace o službách podpory, které jsou k dispozici pro produkty Corel, naleznete na adrese Registrace produktů Corel Registrace poskytuje uživatelům rychlý přístup k nejnovějším aktualizacím produktů, k informacím o vydáních produktů ak bezplatným souborům ke stažení, článkům, tipům, radám a speciálním nabídkám. Do oceňovaného portfolia našich produktů patří řada celosvětově nejznámějších a nejoblíbenějších značek softwaru, mimo jiné CorelDRAW Graphics Suite, Corel Painter, Corel DESIGNER Technical Suite, Corel Paint Shop Pro Photo, Corel VideoStudio, Corel WinDVD, Corel WordPerfect Office, WinZip a nedávno vydané Corel Digital Studio Naše globální ústředí sídlí v kanadské Ottawě anejvětší pobočky máme ve Spojených státech, Spojeném království, vněmecku, Číně, na Tchaj-wanu a v Japonsku. Registraci lze provést některým z následujících způsobů: online jste-li připojeni k Internetu, můžete kdykoli spustit registraci online klepnutím na příkaz Nápověda Registrace; telefonicky můžete zavolat do nejbližšího střediska služeb zákazníkům společnosti Corel. Informace o společnosti Corel Corporation Corel je jedna z předních světových softwarových společností s více než 100 milióny aktivních uživatelů ve více než 75 zemích. Vyvíjíme software, který pomáhá lidem vyjadřovat myšlenky a šířit své nápady zajímavějšími, tvořivějšími a přesvědčivějšími způsoby. Během let jsme si vybudovali pověst dodavatele inovativních a spolehlivých produktů, s kterými se uživatelé snadno seznamují a dobře se jim s nimi pracuje a které pomáhají lidem dosahovat nových úrovní produktivity. Dokladem uznání odborné veřejnosti jsou stovky ocenění v oblasti softwarových inovací, designu a užitné hodnoty. Kapitola 2: Instalace a podpora 11

17

18 Kapitola 3: Novinky Propojení s obsahem 14 Rychlý začátek 16 Tvorba s jistotou 17 Jistota při práci s barvami 20 Snadný výstup 22

19 Kapitola 3: Novinky Sada CorelDRAW Graphics Suite je ověřený ilustrační a designérský software. Jeho přirozeně ovladatelné a obsahově bohaté prostředí snadno zapojíte do svých pracovních postupů, aby vám pomohlo přesvědčivěji vyjádřit vaše tvůrčí nápady. Můžete se ihned pustit do práce, učit se za pochodu a bez obav vytvářet návrhy pro jakékoli médium. Chcete-li zobrazit seznam nových funkcí vprostředí aplikace, klepněte na příkaz Nápověda Co je nového. Propojení s obsahem Obsah je základem každého projektu. Ať už jde o dokonalé písmo, klipart, fotografii, starší projekt nebo maketu od klienta, sada CorelDRAW Graphics Suite X5 vám pomůže s rychlým přístupem k obsahu, takže se budete moci soustředit na svůj návrh. Corel CONNECT (Novinka a zdokonalení) V tomto celoobrazovkovém prohlížeči můžete podrobně prohlížet digitální obsah dodávaný se sadou a rychle vyhledat v počítači nebo v místní síti prvky, které ideálně doplní váš návrh. Obsah můžete procházet podle kategorií nebo v něm hledat pomocí klíčových slov. Tato praktická pomůcka je k dispozici také jako ukotvitelný panel v aplikacích CorelDRAW i Corel PHOTO-PAINT. Navíc můžete kolekci obsahu uchovávat v zásobníku, který je synchronizován mezi prohlížečem a ukotvitelnými panely, takže vám poskytne ještě rychlejší přístup k obsahu použitému v projektu. Program Corel CONNECT je k dispozici jako ukotvitelný panel v aplikacích CorelDRAW a Corel PHOTO-PAINT i jako samostatný program. 14 Příručka k sadě CorelDRAW Graphics Suite X5

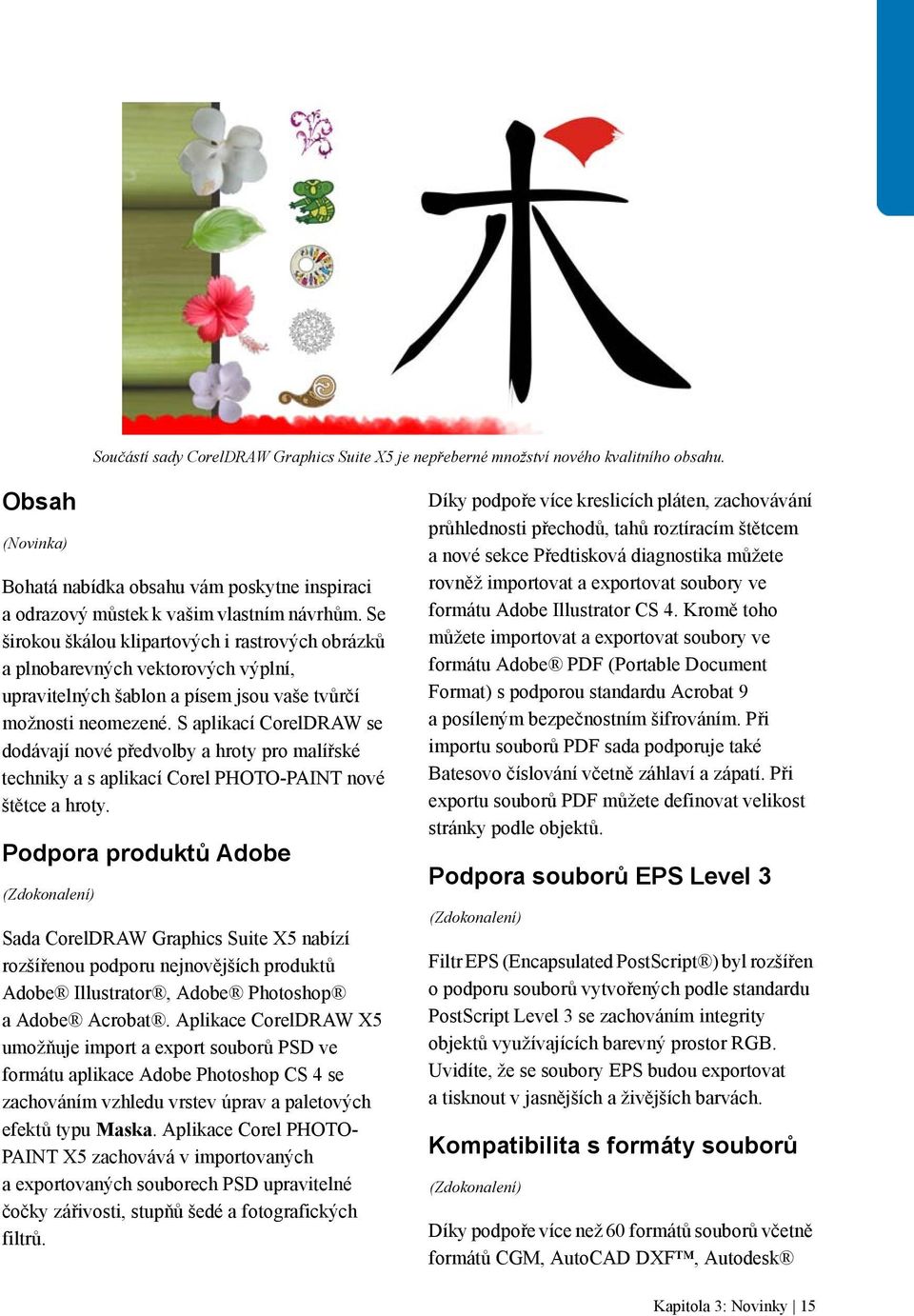

20 Součástí sady CorelDRAW Graphics Suite X5 je nepřeberné množství nového kvalitního obsahu. Obsah (Novinka) Bohatá nabídka obsahu vám poskytne inspiraci a odrazový můstek k vašim vlastním návrhům. Se širokou škálou klipartových i rastrových obrázků a plnobarevných vektorových výplní, upravitelných šablon a písem jsou vaše tvůrčí možnosti neomezené. S aplikací CorelDRAW se dodávají nové předvolby a hroty pro malířské techniky a s aplikací Corel PHOTO-PAINT nové štětce a hroty. Podpora produktů Adobe (Zdokonalení) Sada CorelDRAW Graphics Suite X5 nabízí rozšířenou podporu nejnovějších produktů Adobe Illustrator, Adobe Photoshop a Adobe Acrobat. Aplikace CorelDRAW X5 umožňuje import a export souborů PSD ve formátu aplikace Adobe Photoshop CS 4 se zachováním vzhledu vrstev úprav a paletových efektů typu Maska. Aplikace Corel PHOTO- PAINT X5 zachovává v importovaných a exportovaných souborech PSD upravitelné čočky zářivosti, stupňů šedé a fotografických filtrů. Díky podpoře více kreslicích pláten, zachovávání průhlednosti přechodů, tahů roztíracím štětcem a nové sekce Předtisková diagnostika můžete rovněž importovat a exportovat soubory ve formátu Adobe Illustrator CS 4. Kromě toho můžete importovat a exportovat soubory ve formátu Adobe PDF (Portable Document Format) s podporou standardu Acrobat 9 a posíleným bezpečnostním šifrováním. Při importu souborů PDF sada podporuje také Batesovo číslování včetně záhlaví a zápatí. Při exportu souborů PDF můžete definovat velikost stránky podle objektů. Podpora souborů EPS Level 3 (Zdokonalení) Filtr EPS (Encapsulated PostScript ) byl rozšířen o podporu souborů vytvořených podle standardu PostScript Level 3 se zachováním integrity objektů využívajících barevný prostor RGB. Uvidíte, že se soubory EPS budou exportovat a tisknout v jasnějších a živějších barvách. Kompatibilita s formáty souborů (Zdokonalení) Díky podpoře více než 60 formátů souborů včetně formátů CGM, AutoCAD DXF, Autodesk Kapitola 3: Novinky 15

21 PLT, Microsoft Visio Filter, DOC, DOCX, RTF a dalších si můžete s důvěrou vyměňovat soubory se zákazníky i spolupracovníky. Filtr souborů TIFF v sadě CorelDRAW Graphics Suite X5 poskytuje vyšší míru kompatibility s různými standardními metodami komprese souborů a vícestránkovými soubory. V importovaných souborech Corel Painter (RIF) jsou nyní navíc zachovávány vložené profily barev. Rychlý začátek Ať jste novým, nebo ostříleným uživatelem, sada CorelDRAW Graphics Suite X5 vám usnadní rychlý rozjezd. Sada nabízí mnoho výukových pomůcek, například kreativní videokurzy, které vám dají potřebný impulz na cestě k vytváření ohromujících návrhů. Videokurzy režimů a profilů barev. Oblast Popis objasňuje novým uživatelům dostupné ovládací prvky a položky nastavení. V aplikaci Corel PHOTO-PAINT X5 bylo dialogové okno Vytvořit nový obrázek aktualizováno tak, aby odpovídalo svému protějšku z aplikace CorelDRAW. Nově nabízí informace o barvách, jako například režim barev a profil barev. Corel PowerTRACE X5 (Zdokonalení) Tento nástroj umožňuje převádění rastrů na upravitelnou vektorovou grafiku s hladšími křivkami a přesnějšími výsledky. Aktuální verze nástroje Corel PowerTRACE dosahuje dosud nejvyšší kvality převodu. (Novinka a zdokonalení) Videokurzy představují rychlou a zábavnou metodu seznámení se všemi možnostmi sady. Součástí sady CorelDRAW Graphics Suite X5 je nová pomůcka, která vám usnadní sledování kurzů, aniž byste je museli složitě hledat. Názvy tlačítek (Zdokonalení) Nový formát i obsah názvů tlačítek poskytuje lepší čitelnost a více informací. Umístíte-li ukazatel myši na ikonu nebo tlačítko, zobrazí se název tlačítka s popisem nástroje a jeho použití. Dialogová okna Vytvořit nový dokument/obrázek (Novinka a zdokonalení) Sada CorelDRAW X5 přichází s novým dialogovým oknem Vytvořit nový dokument, které nabízí výběr předvolených velikostí stránky, rozlišení dokumentu, režimů náhledu, barevných Nástroj Corel PowerTRACE X5 generuje výrazně lepší výsledky trasování. Integrace nástrojů VSTA (Novinka) Pružnější automatizace nyní dosáhnete dynamickým vytvářením doplňků vprostředí Microsoft Visual Studio Tools for Applications. Ukotvitelný panel Správce maker (Novinka) 16 Příručka k sadě CorelDRAW Graphics Suite X5

22 Tento nový ukotvitelný panel, dostupný v aplikacích CorelDRAW X5 i Corel PHOTO- PAINT X5, více než kdy dříve usnadňuje záznam, organizaci, prohlížení a přehrávání maker. s ostatními částmi objektu. Kromě toho byl výrazně redukován počet uzlů na síť, což znamená, že s objekty lze nyní snáze manipulovat. Tvorba s jistotou Sada CorelDRAW Graphics Suite X5 je pokračováním dlouholeté tradice inovací v oblasti designu, na kterou si zvykli spoléhat profesionálové i začínající návrháři. Tato sada vám poskytne velké množství nových a vylepšených funkcí, které vám pomohou tvořit s jistotou. Kreslicí nástroje (Novinka) Kolekce nových kreslicích nástrojů obsahuje nástroj B-Spline, ukotvitelný panel Souřadnice objektu, šipky s nastavitelnou velikostí a vylepšené nástroje spojovacích a kótovacích čar s novým nástrojem Kótování segmentů. Nástroj B-Spline vám umožní vytvářet hladké křivky s menším počtem uzlu než u křivek nakreslených vručním režimu. Pro zajištění maximální přesnosti je k dispozici ukotvitelný panel Souřadnice objektu, na kterém můžete zadat velikost nového objektu i jeho umístění na stránce. Nástroj Síťová výplň (Zdokonalení) Výrazně vylepšený nástroj Síťová výplň vám umožní navrhovat objekty s vícebarevnými výplněmi a plynulejšími barevnými přechody. Nová možnost Průhlednost dovoluje odkrýt objekty za jednotlivými uzly. S novou možností Hladší barevné přechody v síti na panelu vlastností můžete vytvořit barevné přechody, které si zachovají bohatost barev. Všechny barvy přidané do uzlů sítě se nyní plynule prolínají Zlepšená interpolace a nový parametr průhlednosti uzlů rozšiřují možnosti nástroje Síťová výplň. Nástroje Křivka (Novinka a zdokonalení) Při kreslení pomocí nástrojů typu Křivka můžete zobrazit nebo skrýt vymezující rámeček, což vám dovoluje kreslit bez přerušování nechtěným výběrem vymezujícího rámečku. Kromě toho můžete určit velikost odstupu mezi spojenými křivkami. Máte také na výběr více možností typu spojení včetně prodlužování křivek k průsečíku, definování poloměru, který má být přidán mezi dva segmenty, nebo definování zkosení mezi dvěma segmenty. Správce palety barev, ukotvitelný panel (Zdokonalení) Rozšířený ukotvitelný panel Správce palety barev, který obsahuje nové a přesnější palety PANTONE, usnadňuje vytváření, uspořádání a zobrazení nebo skrytí výchozích i vlastních barevných palet. Vytvářet můžete palety RGB určené pro web nebo palety CMYK pro tisk. Při Kapitola 3: Novinky 17

23 práci s více aplikacemi můžete v zájmu optimální konzistence barev přidávat také barevné palety třetích stran. V novém zobrazení Pixely můžete vytvářet objekty s velkou přesností. Zaoblené rohy (Zdokonalení) Vylepšený ukotvitelný panel Správce palety barev vám dovoluje vytvářet a organizovat vlastní palety. Náhled pixelů (Novinka) V novém zobrazení Pixely můžete vytvářet kresby ve skutečných obrazových bodech a tedy spřesnou představou o tom, jak bude návrh vypadat na webu. Režim Pixely, dostupný znabídky Zobrazit, vám pomůže s přesnějším zarovnáním objektů. Kromě toho můžete v aplikaci CorelDRAW použít přichytávání objektů kpixelům. Na panelu vlastností nástroje Obdélník můžete nyní vytvářet zkosené, vykroužené i zakulacené rohy. Pokud obdélník roztáhnete nebo změníte jeho velikost, zůstanou zakulacené rohy zachovány bez deformace a máte možnost zachovat i jejich původní poloměr. Poloměr rohů je nyní navíc vyjadřován ve skutečných jednotkách, takže se s ním snáze pracuje. Obdélníky s vykrouženými, zkosenými i zakulacenými rohy můžete nyní roztahovat bez deformace rohů. Ukotvitelný panel Objekty (Zdokonalení) 18 Příručka k sadě CorelDRAW Graphics Suite X5

24 Vylepšený ukotvitelný panel Objekty v produktu Corel PHOTO-PAINT X5 vám pomůže zefektivnit pracovní postupy díky hierarchickému uspořádání prvků návrhu a lepší přístupnosti nejběžnějších funkcí. Při uspořádávání prvků ve složitých obrázcích můžete nyní používat vnořené skupiny, což usnadňuje přesouvání skupin objektů mezi aplikacemi. Byly vylepšeny miniatury objektů a masek; lze je rovněž kdykoli snadno upravovat. Přibyla možnost uzamykání objektů, která brání jejich neúmyslnému výběru, úpravě nebo přesunutí. Fotografické efekty (Novinka) V aplikaci Corel PHOTO-PAINT X5 si můžete vyzkoušet nové fotografické efekty pro působivé úpravy vašich snímků. Efekt Zářivost je vynikající pro vyvažování sytosti barev. Méně syté barvy obohatí, zatímco barvy s vysokou sytostí ponechá beze změny. Efekt Stupně šedé je naopak ideální pro potlačení sytosti barev u objektu, vrstvy nebo určité oblasti na fotografii. Umožňuje rovněž vybrat barvy, které se při konverzi na stupně šedé použijí. Efekt Fotografický filtr simuluje výsledek instalace fotografického objektivu při pořízení fotografie. Aplikace Corel PHOTO-PAINT X5 obsahuje nové působivé fotografické efekty. Zásadně přepracovaný ukotvitelný panel Objekty dovoluje lépe uspořádat prvky návrhů. Podpora funkce Windows Touch (Novinka) Sada je v systému Windows 7 jako doma navigovat v pracovních plochách aplikací lze pomocí gest prsty. Díky podpoře miniatur na hlavním panelu můžete rychle přepínat mezi dokumenty. Dialogové okno Převést na stupně šedé (Novinka) Aplikace Corel PHOTO-PAINT X5 nabízí lepší možnost řízení převodu obrázků na stupně šedé prostřednictvím výběru barev použitých při převodu. Tím se odstraní vybledlý dojem, který vzniká zejména u fotografií s velkým množstvím modré a červené barvy. Toto dialogové okno nabízí rámeček náhledu, který vám umožní přesně upravit barvy a dosáhnout realističtějšího vzhledu převedeného obrázku. Kapitola 3: Novinky 19

25 Možnost Zamknout panely nástrojů (Novinka) Panely nástrojů lze nyní uzamknout na místě, takže je nemůžete při výběru nástroje omylem posunout. V případě potřeby je můžete kdykoli opět odemknout a přemístit na obrazovce jinam. Jistota při práci s barvami Sada CorelDRAW Graphics Suite X5 více než kdykoli dříve usnadňuje dosažení přesné reprezentace barev. Ať už importujete maketu od zákazníka, pracujete se staršími návrhy nebo odesíláte projekt do tiskárny či do výroby, můžete se spolehnout na to, že všechny barvy odpovídají skutečnosti. Dialogové okno Výchozí nastavení správy barev (Novinka) V sadě CorelDRAW Graphics Suite X5 byl zcela přepracován modul správy barev. Nové dialogové okno Výchozí nastavení správy barev vám umožňuje nastavit zásady barev v aplikaci tak, abyste dosáhli přesné reprezentace barev, a zároveň nabízí více možností zásahu do správy barev zkušeným uživatelům. Palety dokumentu/obrázku (Novinka) V aplikacích CorelDRAW X5 i Corel PHOTO-PAINT X5 se pro každý projekt průběžně automaticky vytváří vlastní paleta barev. Paleta se ukládá společně se souborem, což vám v budoucnosti výrazně urychlí přístup k barvám použitým v projektu. Sada CorelDRAW Graphics Suite X5 obsahuje zcela přepracovaný modul správy barev. Dialogové okno Nastavení barev dokumentu (Novinka) Dialogové okno Nastavení barev dokumentu vám umožňuje upravit nastavení barev s platností pouze pro aktuální dokument. Nastavení primárního režimu barev (Novinka) Pro každý projekt se vytvoří vlastní paleta barev. Kromě toho, že sada CorelDRAW X5 i nadále podporuje objekty s barevnými modely RGB, CMYK a stupně šedé v jednom dokumentu, pracuje také s novým nastavením Primární režim barev, které určuje výchozí režim barev při 20 Příručka k sadě CorelDRAW Graphics Suite X5

26 exportu a výchozí paletu barev (RGB nebo CMYK). Nastavení nátisku barev, ukotvitelný panel (Novinka a zdokonalení) Všechny položky nastavení nátisku barev jsou seskupeny na jednom ukotvitelném panelu, odkud můžete ukládat předvolby a efektivněji připravovat grafické výstupy pro různá výstupní zařízení. Tento ukotvitelný panel vám pomáhá šetřit čas tím, že obsahuje seznam výstupních zařízení, která můžete vybrat při zobrazení náhledu výstupu. Při přípravě podkladů ke schválení pro zákazníky můžete z tohoto ukotvitelného panelu také snadno exportovat náhledy nátisků a tisknout fyzické nátisky. Nabírání vzorků barev z dokumentů je snadné a rychlé. Použití nabrané barvy (Zdokonalení) Naberete-li vzorek barvy nástrojem Kapátko v aplikaci CorelDRAW, automaticky se aktivuje režim Použít barvu, takže nabranou barvu můžete ihned použít pro jiný objekt. Můžete také přetáhnout barvu z jednoho objektu na jiný. Hexadecimální hodnoty barev (Zdokonalení) Ukotvitelný panel Nastavení nátisku barev vám umožní připravovat průběžně nátisky dokumentu. Možnosti nabírání barev (Novinka) Praktický nástroj Kapátko, přidaný do různých dialogových oken pro práci s barvami, vám umožňuje pohodlně nabrat vzorek barvy z dokumentu nebo obrázku bez zavírání dialogového okna. Nástroj Kapátko je k dispozici i na paletách barev a také v políčcích pro výběr barvy na panelu vlastností. Sada nyní poskytuje více možností zobrazování hexadecimálních hodnot barev a umožňuje výběr barev podle jejich hexadecimální hodnoty. Návrháři webů často zadávají barvy ve standardním hexadecimálním formátu, který zajišťuje konzistentní reprezentaci barev. V aplikaci CorelDRAW X5 můžete hexadecimální hodnoty zobrazit v dialogovém okně Jednotná výplň, v popisu tlačítka Kapátko, na ukotvitelném panelu Barva ave stavovém řádku. V aplikaci Corel PHOTO- PAINT X5 se tyto hodnoty zobrazují v popisu tlačítka Kapátko, na ukotvitelném panelu Informace a ve stavovém řádku. Kapitola 3: Novinky 21

27 Snadný výstup Díky kompatibilitě s nejširší škálou formátů souborů na trhu poskytuje sada CorelDRAW Graphics Suite X5 flexibilitu, kterou dnes návrháři potřebují při přípravě výstupů své práce. Tentýž design je často třeba upravit pro webové reklamní proužky, tištěné reklamy, brožury, trička, billboardy a digitální tabule. Sada CorelDRAW Graphics Suite vám nabízí integrované řešení pro všechny typy výstupu. Funkce Shromáždit pro výstup (Novinka) Nová funkce Shromáždit pro výstup vám umožňuje shromáždit písma, profily barev a další informace o souborech a usnadní vám tak sdílení výsledků vaší práce s poskytovatelem tiskových služeb. Dialogové okno Exportovat pro síť WWW (Novinka) Nové dialogové okno Exportovat pro síť WWW tvoří sjednocený přístupový bod pro společné řízení exportu bez nutnosti otevírat při přípravě souboru pro export další dialogová okna. Můžete zde také porovnávat výsledky různých variant nastavení filtrů ještě před exportem do výstupního formátu, takže snáze dosáhnete optimálních výsledků. Dále můžete určovat průhlednost objektů a podkladové barvy pro vyhlazené okraje to vše s náhledem v reálném čase. Můžete rovněž vybírat a upravovat palety barev pro paletové formáty. Velikost tiskové stránky (Novinka) V aplikaci CorelDRAW X5 můžete začít s tiskem rychleji než dříve díky automatické synchronizaci rozměrů dokumentu s velikostí papíru nastavenou vtiskárně (podporuje-li tuto funkci vaše tiskárna). Webová grafika (Zdokonalení) Sada nyní poskytuje optimalizované filtry, které vám pomohou vytvořit konzistentní vysoce kvalitní webový obsah. Kromě toho je vám k dispozici více komplexních ovládacích prvků průhlednosti, což vám umožní měnit průhlednost ve vašich dokumentech kdykoli podle potřeby. Při dolaďování výstupu pro web si můžete provedené změny prohlížet v reálném čase. SWiSH minimax 2 (Novinka) Díky nástroji SWiSH minimax2 můžete snadno a rychle vytvářet ohromující interaktivní animace, bannery a další pomocí technologie Adobe Flash. Nástroj SWiSH minimax2 obsahuje stovky multimediálních efektů, které lze používat na text, obrázky nebo zvuky. Chcete-li se seznámit s novinkami ze starších verzí sady CorelDRAW Graphics Suite, klepněte na příkaz Nápověda Zvýraznit novinky a vyberte požadovanou verzi. Tím zvýrazníte příkazy nabídky a nástroje funkcí představených nebo vylepšených ve vybrané verzi. 22 Příručka k sadě CorelDRAW Graphics Suite X5

28 Část druhá Začínáme Tvůrce obrázku: (Alexej Ogluševič)

29

30 Kapitola 4: Základy aplikace CorelDRAW Přehled pracovní plochy 26 Vytvoření dokumentu 31 Změna měřítka a posouvání 31 Vytváření objektů 32 Práce s rastry 34 Výběr, změna velikosti a transformace objektů 35 Nastavení barvy a stylu objektů 36 Umístění objektů 39 Seskupování a slučování objektů 40 Uspořádání objektů 41 Práce se stránkami 41 Sdílení vaší práce 42 Nastavení předvoleb 43

31 Kapitola 4: Základy aplikace CorelDRAW V této kapitole se seznámíte s pracovní plochou aplikace CorelDRAW a najdete zde přehled základních úloh, jako je vytváření a prohlížení dokumentů, úpravy a uspořádání objektů a vytváření vzhledů stránek. K dalším tématům patří sdílení práce a nastavení předvoleb. V průběhu seznamování s použitím aplikace CorelDRAW vám tato kapitola může pomoci s identifikací úloh a funkcí, o kterých budete chtít najít více informací v nápovědě. Přehled pracovní plochy Na pracovní ploše aplikace CorelDRAW je k dispozici řada nástrojů apříkazů pro vytváření jedinečných grafických návrhů. V této části je popsáno okno aplikace a okno nástrojů. Okno aplikace Okno nástrojů Standardní panel nástrojů Panel nabídek Záhlaví Pravítka Panel vlastností Okno dokumentu Navigátor dokumentu Stránka dokumentu Stavový řádek Ukotvitelný panel Paleta barev Paleta dokumentu 26 Příručka k sadě CorelDRAW Graphics Suite X5

32 Následující seznam popisuje hlavní komponenty okna aplikace CorelDRAW. Okno nástrojů obsahuje nástroje pro vytváření, vyplňování a upravování objektů v dokumentu. Na standardním panelu nástrojů naleznete zástupce základních nabídek a příkazů, například příkazů pro otevírání, ukládání a tisk dokumentů. Zástupci příkazů pro specializovanější úlohy jsou umístěni na doplňkových panelech nástrojů. Panel nabídek obsahuje rozbalovací nabídky vzájemně souvisejících příkazů. V záhlaví se zobrazuje titulek aktuálního dokumentu. Panel vlastností obsahuje ovládací prvky, které se mění v závislosti na aktivním nástroji. Použijete-li například nástroj Text, na panelu vlastností se zobrazí ovládací prvky pro vytváření a úpravy textu. Ukotvitelný panel poskytuje přístup kpříkazům a nastavením souvisejícím surčitým nástrojem nebo úlohou. Vodorovná a svislá pravítka se používají kurčení velikosti a umístění objektů v dokumentu. Navigátor dokumentu vám umožňuje přidávat do dokumentu stránky nebo přecházet ze stránky na stránku. Okno dokumentu je oblast pracovní plochy ohraničená posuvníky a dalšími ovládacími prvky. Zahrnuje stránku dokumentu a okolní plochu. Stránka dokumentu je obdélník reprezentující tisknutelnou část okna dokumentu. Na paletě dokumentu můžete sledovat, které barvy jsou v dokumentu použity. Paleta barev je ukotvitelný panel se vzorky různých barev. Ve stavovém řádku se zobrazují informace o vlastnostech objektu, jako je typ, velikost, barva a výplň. Také je zde uveden stav nátisku barev, údaje o profilech barev a další informace o barvách v dokumentu. Okno nástrojů Okno nástrojů obsahuje nástroje, které můžete použít pro různé úlohy související s kreslením aúpravami. Některé nástroje slouží ke kreslení tvarů, jiné vám umožní použít u objektů barvy, vzory a další typy výplní. Některé nástroje patří k plovoucím nabídkám, což jsou skupiny souvisejících nástrojů. Malá šipka v pravém dolním rohu tlačítka okna nástrojů informuje o tom, že nástroj patří k plovoucí nabídce. Na tlačítku se zobrazuje naposledy použitý nástroj z plovoucí nabídky. Přístup knástrojům v plovoucí nabídce získáte klepnutím na šipku plovoucí nabídky. Šipka plovoucí nabídky Okno nástrojů Plovoucí nabídka Na výchozí pracovní ploše otevřete klepnutím na šipku plovoucí nabídky na nástroji Tvar plovoucí nabídku souvisejících nástrojů. Následující oddíl shrnuje hlavní kategorie nástrojů, které jsou v okně nástrojů k dispozici. Další informace o jednotlivých nástrojích najdete v tématu nápovědy Nástroje pracovní plochy. Kapitola 4: Základy aplikace CorelDRAW 27

33 Nástroj Výběr Nástroj Výběr slouží k výběru, úpravě velikosti, zkosení a otočení objektů. Nástroje Tvar Nástroje Tvar umožňují kreslit mnoho různých tvarů, například obdélníky, elipsy, hvězdy, mnohoúhelníky a spirály. Ostatní nástroje z této kategorie (zde neuvedené) slouží ke kreslení dalších tvarů, jako jsou emotikony, šipky, nápisy a vývojové diagramy. Nástroje pro úpravy tvarů Nástroje pro úpravy tvarů slouží k úpravám tvaru existujících objektů. 28 Příručka k sadě CorelDRAW Graphics Suite X5

34 Nástroje Křivka Nástroje Křivka umožňují kreslit rovné čáry a křivky, například čáry od ruky, úsečky a Bézierovy křivky. Také můžete použít nástroj Malířské techniky pro nanášení obrázků, kreslení kaligrafických čar a přidávání tahů štětcem. Nástroje Výplň Nástroje Výplň umožňují používat různé výplně objektů, například jednotné, interaktivní a síťové. Interaktivní nástroje Pomocí interaktivních nástrojů lze k objektům předat speciální efekty, například stíny, vysunutí, kontury aprůhlednost. Kapitola 4: Základy aplikace CorelDRAW 29

35 Nástroje pro ořezávání a mazání Pomocí nástrojů pro ořezávání a mazání lze odebírat části dokumentů. Nástroj Tabulka Nástroj Tabulka slouží ke kreslení a úpravě tabulek. Nástroje Kótování Kótovací nástroje umožňují kreslit šikmé, rovné a úhlové kótovací čáry a udávat rozměry částí objektů v dokumentu. Nástroje Spojovací čára Pomocí nástrojů Spojovací čára můžete kreslit čáry spojující objekty v grafech a vývojových diagramech. 30 Příručka k sadě CorelDRAW Graphics Suite X5

36 Nástroj Text Nástroj Text slouží k zadávání slov jako řetězcového nebo odstavcového textu přímo na obrazovce. Nástroj Lupa Nástroj Lupa slouží ke změně úrovně zvětšení v okně dokumentu. Další informace o součástech pracovní plochy najdete v tématu nápovědy Seznámení s pracovní plochou aplikace CorelDRAW. Vytvoření dokumentu Při založení nového dokumentu (Soubor Nový) můžete v dialogovém okně Vytvořit nový dokument nastavit různé vlastnosti dokumentu. Dokument můžete pojmenovat, nastavit velikost stránky, vybrat režim barev, například CMYK nebo RGB, a zvolit profily barev. V dialogovém okně Vytvořit nový dokument můžete určit mnoho různých vlastností dokumentu. Změna měřítka a posouvání Zobrazení dokumentu je možné změnit. Kresbu lze zvětšit a získat detailnější pohled, nebo ji lze zmenšit a přehlédnout najednou větší plochu. Můžete vyzkoušet nejrůznější možnosti zvětšení a nastavit přesnou úroveň podrobností podle potřeby. Kapitola 4: Základy aplikace CorelDRAW 31

37 Chcete-li do dokumentu přidat obdélníkový objekt, klepněte na nástroj Obdélník v okně nástrojů. Tažením na stránce dokumentu nakreslete obdélník. Vlevo: Nástroj Lupa slouží k výběru oblasti, kterou chcete zvětšit. Vpravo: Zvětšená oblast Další dva způsoby zobrazení určitých oblastí dokumentu jsou posouvání rukou a pomocí posuvníků. Při práci ve vysokém zvětšení nebo s velkými dokumenty nebude vždy zobrazen celý obsah dokumentu najednou. Posouvání rukou vám umožňuje dokument uchopit a pohybovat jím v okně dokumentu tak, abyste se zaměřili na požadovanou oblast. Pomocí posuvníků lze dokument posouvat v okně dokumentu nahoru, dolů a do stran, takže uvidíte oblasti, které byly původně skryté. Vytváření objektů Objekty jsou stavební kameny dokumentů. Pomocí nástrojů dostupných v okně nástrojů můžete vytvářet různé typy objektů: tvary, úsečky akřivky, text a tabulky. Kreslení běžných tvarů Aplikace CorelDRAW nabízí mnoho nástrojů, pomocí nichž lze kreslit běžné tvary, jako jsou obdélníky, kružnice, hvězdy a šipky. Po použití nástroje pro kreslení tvarů můžete nakreslený tvar změnit, například roztáhnout, vyplnit vzorem nebo k němu přidat stín. Jedním z nejjednodušších tvarů, které můžete kreslit, je obdélník. Nástroj Obdélník slouží ke kreslení jednoduchých obdélníků (vlevo), které lze použít jako grafické prvky v hotovém projektu (vpravo). Stejná metoda kreslení objektů se používá i u nástrojů popsaných v následujícím seznamu: Nástroj Elipsa slouží ke kreslení kružnic a elips. Nástroj Mnohoúhelník slouží ke kreslení mnohoúhelníků. Nástroj Milimetrový papír vám umožňuje nakreslit mřížku. Nástroj Spirála slouží ke kreslení symetrických a logaritmických spirál. Nástroj Základní tvary umožňuje kreslit úplnou sadu tvarů, jako jsou šesticípé hvězdy, emotikony a pravoúhlé trojúhelníky. Nástroj Šipky slouží ke kreslení šipek určitého tvaru, směru a s určitým počtem hrotů. Nástroj Vývojové diagramy slouží ke kreslení symbolů používaných ve vývojových diagramech. 32 Příručka k sadě CorelDRAW Graphics Suite X5

38 Vytváření úseček a křivek Chcete-li vytvářet vlastní jedinečné tvary, můžete použít některý z nástrojů typu Křivka. Pomocí těchto nástrojů lze kreslit prakticky neomezené varianty tvarů. Než však začnete, měli byste se seznámit s následujícími základními pojmy. Nakreslenou čáru můžete převést na křivku. Při převedení čáry na křivku v zásadě redukujete křivku na řadu bodů nazývaných uzly. Prostým přesouváním uzlů můžete měnit tvar čáry. Převedení na křivku je výhodné tehdy, chcete-li provádět drobné změny základního tvaru čáry. Aplikace CorelDRAW nabízí mnoho nástrojů pro kreslení čar a křivek včetně následujících: Nástroj Ruční režim slouží ke kreslení úsečkových a křivkových segmentů tažením myší nebo pomocí digitálního tabletu. Nástroj Malířské techniky poskytuje přístup ke čtyřem dalším nástrojům: Nástroj Štětec slouží ke kreslení čar, které vypadají jako tahy štětcem. Nástroj Nanášení vám umožňuje nanášet podél osnovy různé opakující se objekty, například sněhové vločky nebo bubliny. Nástroj Kaligrafické slouží ke kreslení čar, které připomínají tahy kaligrafickým perem. Nástroj Tlak slouží ke kreslení čar, které připomínají tahy perem citlivým na tlak. Nástroj Pero slouží ke kreslení posloupnosti křivkových a úsečkových segmentů. Vytváření textu Nahoře: Rovná čára. Uprostřed: Čára byla převedena na křivku, takže nyní obsahuje uzly. Dole: Manipulací s uzly lze měnit tvar křivky. Čára, u níž se počáteční a koncový bod nepřekrývají, se nazývá otevřená osnova. Spojením těchto bodů můžete vytvořit uzavřenou osnovu, což vám umožní přidat k čáře výplň, jako by se jednalo o objekt typu Tvar. Do dokumentů je často třeba vložit text. V aplikaci CorelDRAW můžete vytvářet dva typy textu: Odstavcový text je obsažen v textovém rámečku. Pro odstavcový text lze použít mnoho vlastností běžných při úpravách textu, jako je písmo, barva textu, tučné písmo a kurzíva. Odstavcový text je ideální pro větší bloky textu. Řetězcový text není obsažen v textovém rámečku a můžete k němu přidat speciální efekty, jako jsou kontury a stíny. Řetězcový text je ideální pro loga, nápisy a titulky. Vlevo: Otevřená osnova. Vpravo: Uzavřená osnova spřidanou výplní Kapitola 4: Základy aplikace CorelDRAW 33

39 Práce s rastry Dokumenty vytvářené v aplikaci CorelDRAW mají formát vektorové grafiky. Vektorová grafika je nezávislá na rozlišení, což znamená, že ji nepoškodí změna měřítka ani deformace. Vektorová grafika je založena na matematických výrazech, které zůstávají stále stejné bez ohledu na provedené změny. Vlevo: Odstavcový text. Vpravo: Řetězcový text formátovaný jako logo Odstavcový i řetězcový text lze vytvářet pomocí nástroje Text. Další informace naleznete v tématu nápovědy Přidávání textu. Importujete-li do aplikace CorelDRAW fotografii, bude tato fotografie importována jako rastrový obrázek. Rastrové obrázky jsou založeny na pixelech, což jsou malé barevné body. Vektorovou grafiku si můžete představit jako soustavu čar a výplní a rastrový obrázek jako mozaiku z barevných kamínků. Vytváření tabulek Jedním z možných způsobů uspořádání objektů v dokumentu je vytvoření tabulky a vložení objektů do jejích buněk. Do tabulky lze vkládat grafické i textové objekty. Tabulky představují rychlou metodu pro dosažení působivého vzhledu dokumentů. Vlevo: Vektorový obrázek s hladkými čarami. Vpravo: Pixelizovaný rastrový obrázek, který názorně ukazuje mozaikovou povahu rastrových souborů. Při návrhu této webové stránky byl použit nástroj Tabulka. Tabulky lze vytvářet pomocí nástroje Tabulka. Klepnete-li na nástroj Tabulka, na panelu vlastností vám budou zpřístupněny ovládací prvky tohoto nástroje. Po zadání počtu řádků asloupců můžete tabulku jednoduše umístit tažením myší šikmo po úhlopříčce. V aplikaci CorelDRAW lze s rastrovými obrázky pracovat dvěma způsoby: Můžete je vložit do dokumentu jako rastry a pokud je potřebujete upravit, otevřete je z prostředí CorelDRAW v aplikaci Corel PHOTO-PAINT. Vkládání rastrů Rastrový obrázek lze do dokumentu importovat buď přímo, nebo propojením s externím souborem. Při propojení s externím souborem jsou všechny úpravy, které provedete v původním souboru, automaticky použity v souboru importovaném do aplikace CorelDRAW. Po importování rastru se ve stavovém řádku objeví informace o barevném režimu, velikosti a rozlišení rastru. Importujete-li rastr do 34 Příručka k sadě CorelDRAW Graphics Suite X5

40 dokumentu, můžete jej změnit pomocí funkce Upravit rastr v aplikaci CorelDRAW. Úpravy rastrů Přímo z aplikace CorelDRAW můžete spustit Corel PHOTO-PAINT, plnohodnotnou aplikaci pro úpravu rastrů. Po dokončení úprav rastru se můžete rychle vrátit k práci v aplikaci CorelDRAW. Chcete-li odeslat rastr do aplikace Corel PHOTO-PAINT, klepněte na tlačítko Upravit rastr na panelu vlastností. Výběr, změna velikosti a transformace objektů Objekt přidaný do dokumentu je někdy třeba upravit. Aplikace CorelDRAW nabízí několik nástrojů pro výběr, změnu velikosti a transformování objektů v dokumentu. Chcete-li upravit objekt, nejprve jej musíte vybrat. Objekt vyberete pomocí nástroje Výběr. Po výběru objektu pomocí nástroje Výběr se kolem objektu zobrazí vymezující rámeček se symbolem X uprostřed objektu. Vymezující rámeček obsahuje ovládací úchyty, pomocí nichž můžete objekt transformovat. U objektů lze měnit velikost, zkosení, roztahovat je, otáčet a zrcadlově převracet. Změna velikosti umožňuje změnit šířku a výšku objektu. Zkosení umožňuje zkosit objekt k jedné straně. Roztažení umožňuje neproporcionálně změnit výšku a šířku objektu. Otáčení umožňuje otočit objekt kolem jeho centrální osy nebo kolem bodu relativního k jeho pozici. Objekt vpravo byl vybrán, jak je vidět podle vymezujícího rámečku se symbolem X uprostřed. Kapitola 4: Základy aplikace CorelDRAW 35
