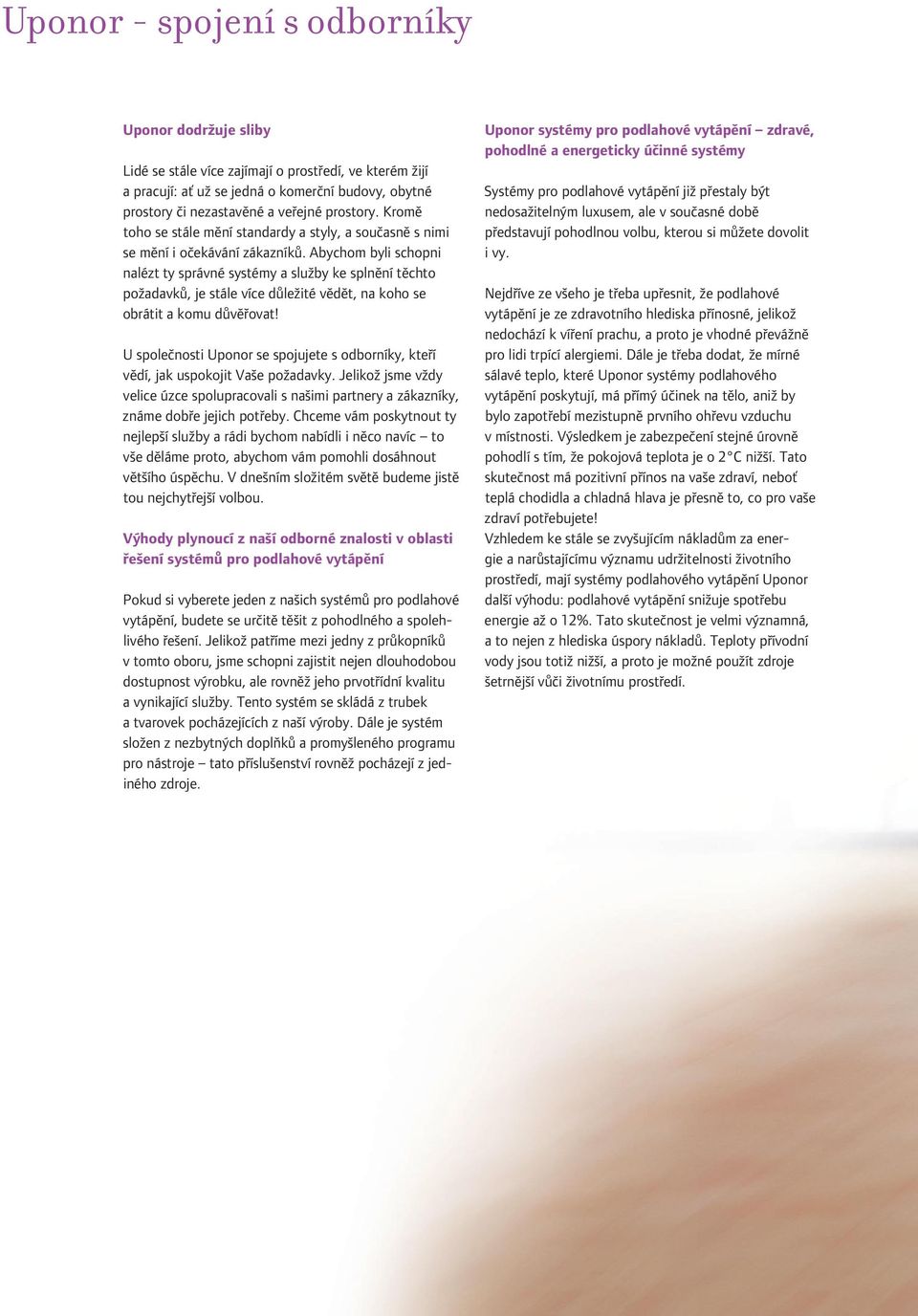

2 Uponor - spojení s odborníky Uponor dodržuje sliby Lidé se stále více zajímají o prostředí, ve kterém žijí a pracují: ať už se jedná o komerční budovy, obytné prostory či nezastavěné a veřejné prostory. Kromě toho se stále mění standardy a styly, a současně s nimi se mění i očekávání zákazníků. Abychom byli schopni nalézt ty správné systémy a služby ke splnění těchto požadavků, je stále více důležité vědět, na koho se obrátit a komu důvěřovat! U společnosti Uponor se spojujete s odborníky, kteří vědí, jak uspokojit Vaše požadavky. Jelikož jsme vždy velice úzce spolupracovali s našimi partnery a zákazníky, známe dobře jejich potřeby. Chceme vám poskytnout ty nejlepší služby a rádi bychom nabídli i něco navíc to vše děláme proto, abychom vám pomohli dosáhnout většího úspěchu. V dnešním složitém světě budeme jistě tou nejchytřejší volbou. Výhody plynoucí z naší odborné znalosti v oblasti řešení systémů pro podlahové vytápění Pokud si vyberete jeden z našich systémů pro podlahové vytápění, budete se určitě těšit z pohodlného a spolehlivého řešení. Jelikož patříme mezi jedny z průkopníků v tomto oboru, jsme schopni zajistit nejen dlouhodobou dostupnost výrobku, ale rovněž jeho prvotřídní kvalitu a vynikající služby. Tento systém se skládá z trubek a tvarovek pocházejících z naší výroby. Dále je systém složen z nezbytných doplňků a promyšleného programu pro nástroje tato příslušenství rovněž pocházejí z jediného zdroje. Uponor systémy pro podlahové vytápění zdravé, pohodlné a energeticky účinné systémy Systémy pro podlahové vytápění již přestaly být nedosažitelným luxusem, ale v současné době představují pohodlnou volbu, kterou si můžete dovolit i vy. Nejdříve ze všeho je třeba upřesnit, že podlahové vytápění je ze zdravotního hlediska přínosné, jelikož nedochází k víření prachu, a proto je vhodné převážně pro lidi trpící alergiemi. Dále je třeba dodat, že mírné sálavé teplo, které Uponor systémy podlahového vytápění poskytují, má přímý účinek na tělo, aniž by bylo zapotřebí mezistupně prvního ohřevu vzduchu v místnosti. Výsledkem je zabezpečení stejné úrovně pohodlí s tím, že pokojová teplota je o C nižší. Tato skutečnost má pozitivní přínos na vaše zdraví, neboť teplá chodidla a chladná hlava je přesně to, co pro vaše zdraví potřebujete! Vzhledem ke stále se zvyšujícím nákladům za energie a narůstajícímu významu udržitelnosti životního prostředí, mají systémy podlahového vytápění Uponor další výhodu: podlahové vytápění snižuje spotřebu energie až o %. Tato skutečnost je velmi významná, a to nejen z hlediska úspory nákladů. Teploty přívodní vody jsou totiž nižší, a proto je možné použít zdroje šetrnější vůči životnímu prostředí.

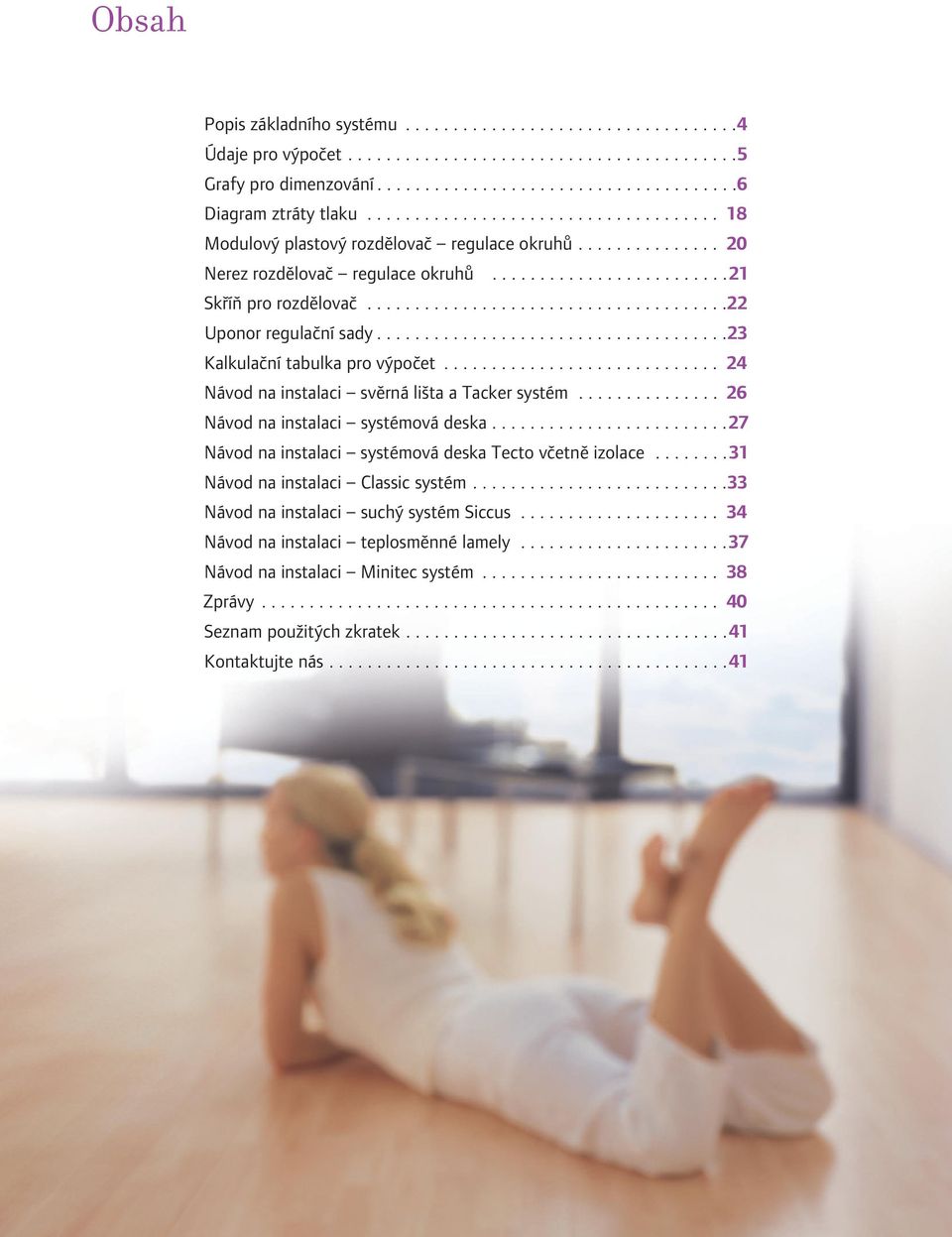

3 Obsah Popis základního systému Údaje pro výpočet Grafy pro dimenzování Diagram ztráty tlaku Modulový plastový rozdělovač regulace okruhů Nerez rozdělovač regulace okruhů Skříň pro rozdělovač Uponor regulační sady Kalkulační tabulka pro výpočet Návod na instalaci svěrná lišta a Tacker systém Návod na instalaci systémová deska Návod na instalaci systémová deska Tecto včetně izolace Návod na instalaci Classic systém Návod na instalaci suchý systém Siccus Návod na instalaci teplosměnné lamely Návod na instalaci Minitec systém Zprávy Seznam použitých zkratek Kontaktujte nás

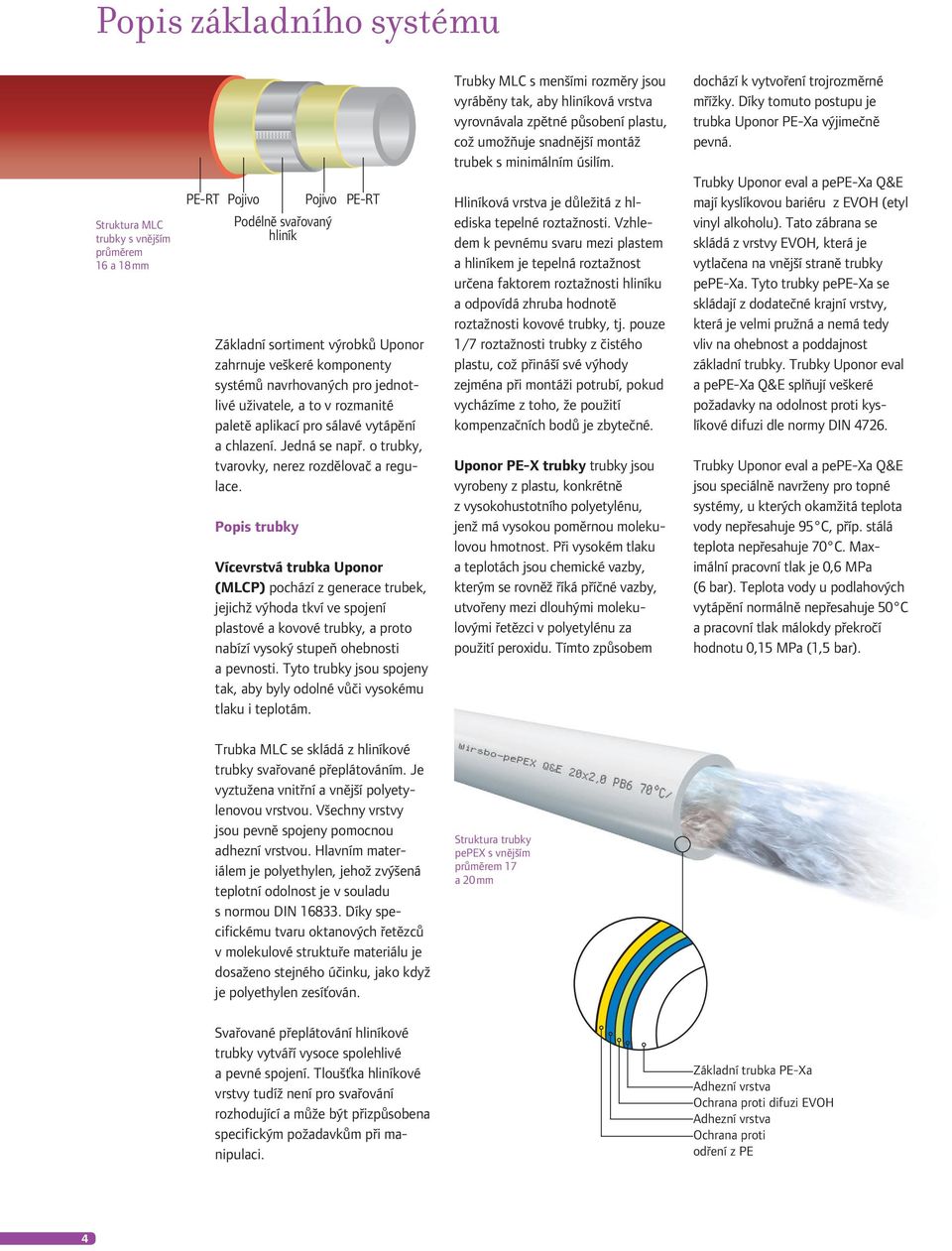

4 Popis základního systému Trubky MLC s menšími rozměry jsou vyráběny tak, aby hliníková vrstva vyrovnávala zpětné působení plastu, což umožňuje snadnější montáž trubek s minimálním úsilím. dochází k vytvoření trojrozměrné mřížky. Díky tomuto postupu je trubka Uponor PE-Xa výjimečně pevná. Struktura MLC trubky s vnějším průměrem 6 a 8 mm PE-RT Pojivo Pojivo PE-RT Podélně svařovaný hliník Základní sortiment výrobků Uponor zahrnuje veškeré komponenty systémů navrhovaných pro jednotlivé uživatele, a to v rozmanité paletě aplikací pro sálavé vytápění a chlazení. Jedná se např. o trubky, tvarovky, nerez rozdělovač a regulace. Popis trubky Vícevrstvá trubka Uponor (MLCP) pochází z generace trubek, jejichž výhoda tkví ve spojení plastové a kovové trubky, a proto nabízí vysoký stupeň ohebnosti a pevnosti. Tyto trubky jsou spojeny tak, aby byly odolné vůči vysokému tlaku i teplotám. Hliníková vrstva je důležitá z hlediska tepelné roztažnosti. Vzhledem k pevnému svaru mezi plastem a hliníkem je tepelná roztažnost určena faktorem roztažnosti hliníku a odpovídá zhruba hodnotě roztažnosti kovové trubky, tj. pouze /7 roztažnosti trubky z čistého plastu, což přináší své výhody zejména při montáži potrubí, pokud vycházíme z toho, že použití kompenzačních bodů je zbytečné. Uponor PE-X trubky trubky jsou vyrobeny z plastu, konkrétně z vysokohustotního polyetylénu, jenž má vysokou poměrnou molekulovou hmotnost. Při vysokém tlaku a teplotách jsou chemické vazby, kterým se rovněž říká příčné vazby, utvořeny mezi dlouhými molekulovými řetězci v polyetylénu za použití peroxidu. Tímto způsobem Trubky Uponor eval a pepe-xa Q&E mají kyslíkovou bariéru z EVOH (etyl vinyl alkoholu). Tato zábrana se skládá z vrstvy EVOH, která je vytlačena na vnější straně trubky pepe-xa. Tyto trubky pepe-xa se skládají z dodatečné krajní vrstvy, která je velmi pružná a nemá tedy vliv na ohebnost a poddajnost základní trubky. Trubky Uponor eval a pepe-xa Q&E splňují veškeré požadavky na odolnost proti kyslíkové difuzi dle normy DIN 76. Trubky Uponor eval a pepe-xa Q&E jsou speciálně navrženy pro topné systémy, u kterých okamžitá teplota vody nepřesahuje 9 C, příp. stálá teplota nepřesahuje 7 C. Maximální pracovní tlak je,6 MPa (6 bar). Teplota vody u podlahových vytápění normálně nepřesahuje C a pracovní tlak málokdy překročí hodnotu, MPa (, bar). Trubka MLC se skládá z hliníkové trubky svařované přeplátováním. Je vyztužena vnitřní a vnější polyetylenovou vrstvou. Všechny vrstvy jsou pevně spojeny pomocnou adhezní vrstvou. Hlavním materiálem je polyethylen, jehož zvýšená teplotní odolnost je v souladu s normou DIN 68. Díky specifickému tvaru oktanových řetězců v molekulové struktuře materiálu je dosaženo stejného účinku, jako když je polyethylen zesíťován. Struktura trubky pepex s vnějším průměrem 7 a mm Svařované přeplátování hliníkové trubky vytváří vysoce spolehlivé a pevné spojení. Tloušťka hliníkové vrstvy tudíž není pro svařování rozhodující a může být přizpůsobena specifickým požadavkům při manipulaci. Základní trubka PE-Xa Adhezní vrstva Ochrana proti difuzi EVOH Adhezní vrstva Ochrana proti odření z PE

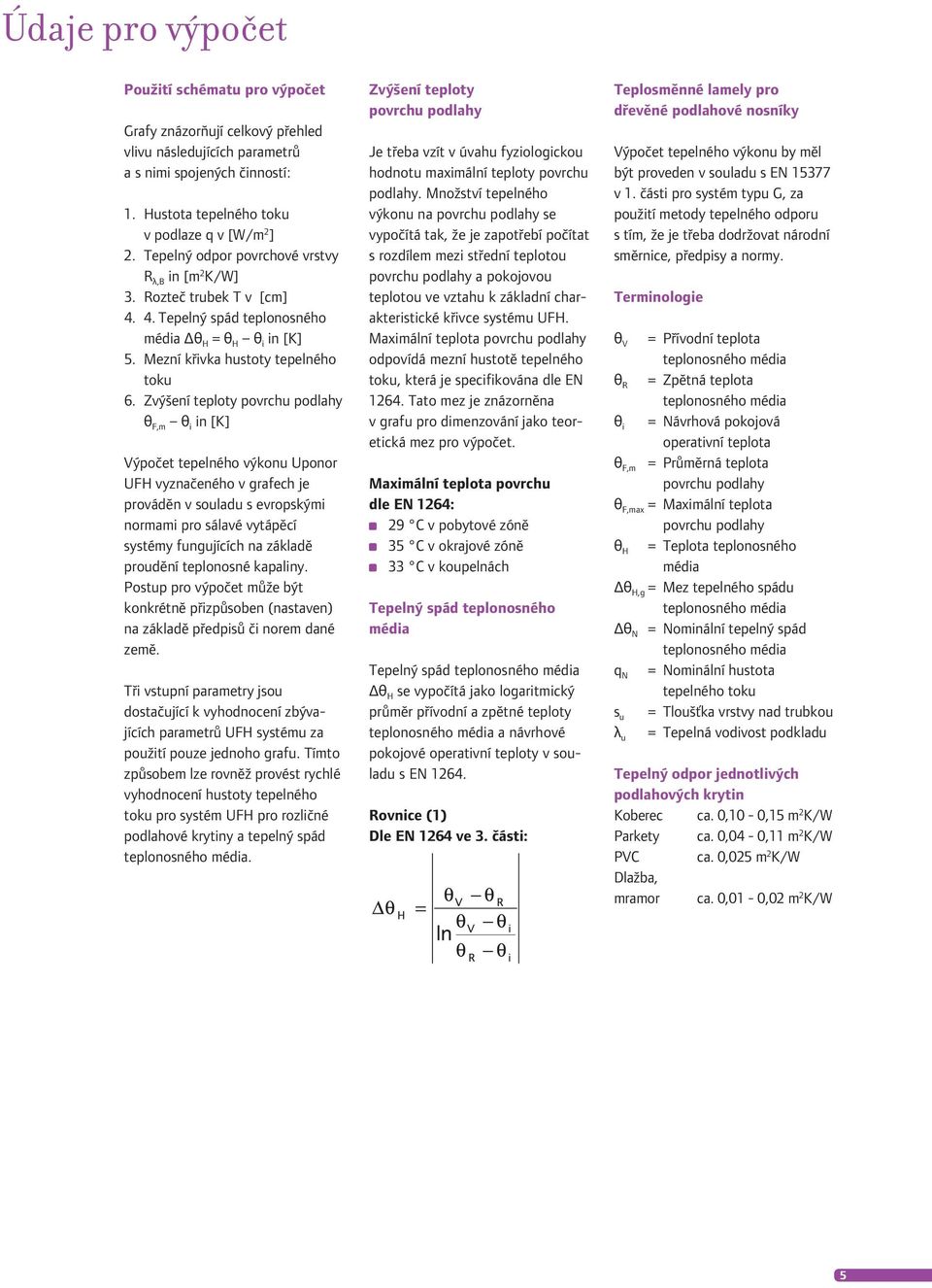

5 Údaje pro výpočet Použití schématu pro výpočet Grafy znázorňují celkový přehled vlivu následujících parametrů a s nimi spojených činností:. Hustota tepelného toku v podlaze q v [W/m ]. Tepelný odpor povrchové vrstvy R λ,b in [m K/W]. Rozteč trubek T v [cm].. Tepelný spád teplonosného média Δθ H = θ H θ i in [K]. Mezní křivka hustoty tepelného toku 6. Zvýšení teploty povrchu podlahy θ F,m θ i in [K] Výpočet tepelného výkonu Uponor UFH vyznačeného v grafech je prováděn v souladu s evropskými normami pro sálavé vytápěcí systémy fungujících na základě proudění teplonosné kapaliny. Postup pro výpočet může být konkrétně přizpůsoben (nastaven) na základě předpisů či norem dané země. Tři vstupní parametry jsou dostačující k vyhodnocení zbývajících parametrů UFH systému za použití pouze jednoho grafu. Tímto způsobem lze rovněž provést rychlé vyhodnocení hustoty tepelného toku pro systém UFH pro rozličné podlahové krytiny a tepelný spád teplonosného média. Zvýšení teploty povrchu podlahy Je třeba vzít v úvahu fyziologickou hodnotu maximální teploty povrchu podlahy. Množství tepelného výkonu na povrchu podlahy se vypočítá tak, že je zapotřebí počítat s rozdílem mezi střední teplotou povrchu podlahy a pokojovou teplotou ve vztahu k základní charakteristické křivce systému UFH. Maximální teplota povrchu podlahy odpovídá mezní hustotě tepelného toku, která je specifikována dle EN 6. Tato mez je znázorněna v grafu pro dimenzování jako teoretická mez pro výpočet. Maximální teplota povrchu dle EN 6: 9 C v pobytové zóně C v okrajové zóně C v koupelnách Tepelný spád teplonosného média Tepelný spád teplonosného média Δθ H se vypočítá jako logaritmický průměr přívodní a zpětné teploty teplonosného média a návrhové pokojové operativní teploty v souladu s EN 6. Rovnice () Dle EN 6 ve. části: Teplosměnné lamely pro dřevěné podlahové nosníky Výpočet tepelného výkonu by měl být proveden v souladu s EN 77 v. části pro systém typu G, za použití metody tepelného odporu s tím, že je třeba dodržovat národní směrnice, předpisy a normy. Terminologie θ V = Přívodní teplota teplonosného média θ R = Zpětná teplota teplonosného média θ i = Návrhová pokojová operativní teplota θ F,m = Průměrná teplota povrchu podlahy θ F,max = Maximální teplota povrchu podlahy θ H = Teplota teplonosného média Δθ H,g = Mez tepelného spádu teplonosného média Δθ N = Nominální tepelný spád teplonosného média q N = Nominální hustota tepelného toku s u = Tloušťka vrstvy nad trubkou = Tepelná vodivost podkladu λ u Tepelný odpor jednotlivých podlahových krytin Koberec ca., -, m K/W Parkety ca., -, m K/W PVC ca., m K/W Dlažba, mramor ca., -, m K/W

6 Graf pro dimenzování Graf pro dimenzování svěrné lišty Uponor, Tacker systému, Classic systému s PE-Xa trubkou x a cementovým potěrem. (s u = mm with λ u =, W/mK, různá rozteč trubek (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T T Mezní křivka pobytové zóny T ) T K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],, T T T T T q N Δθ N cm W/m K 98, 9 7, 9 9, 78,, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně. 6

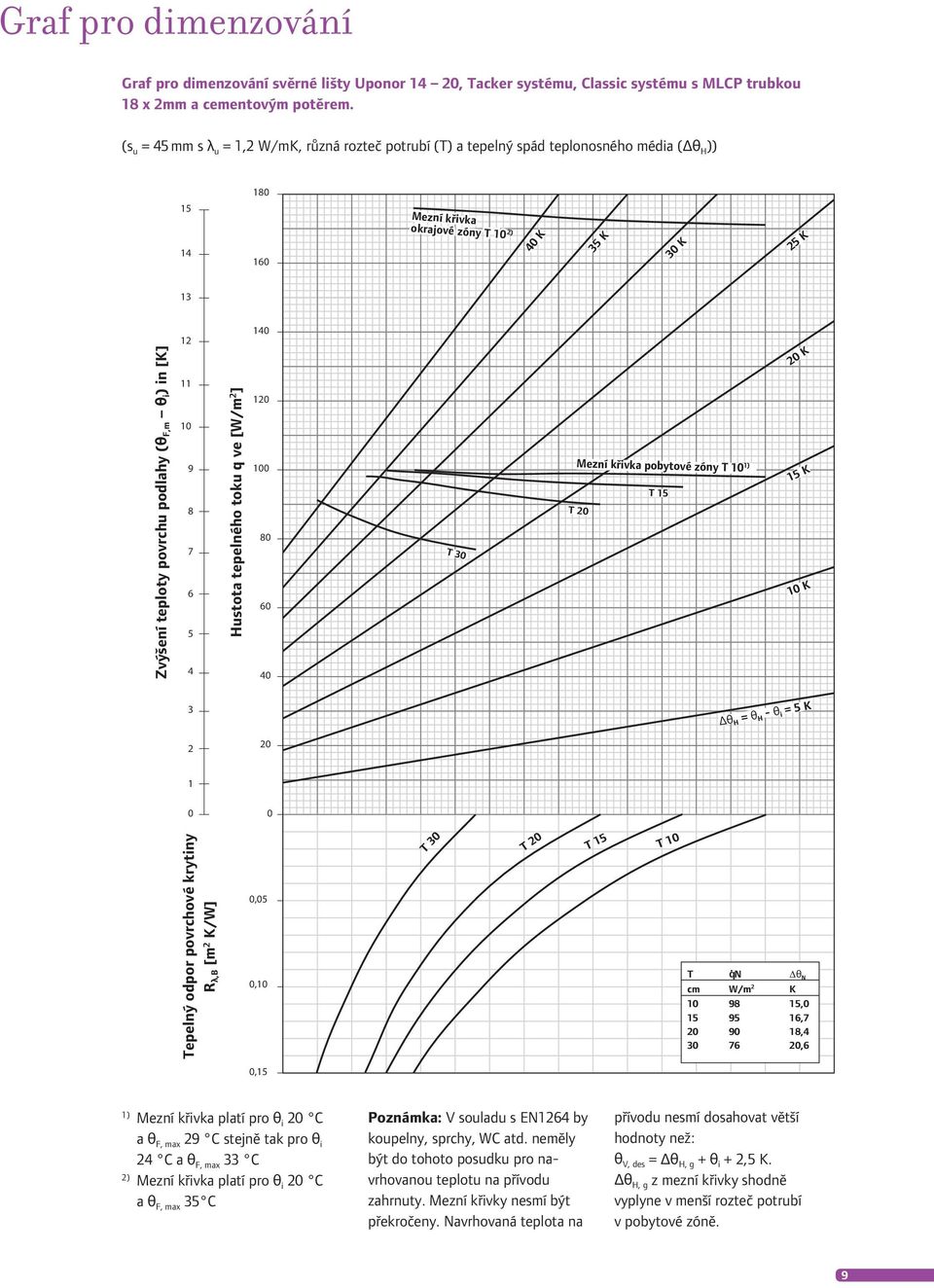

7 Graf pro dimenzování Graf pro dimenzování svěrné lišty Uponor 6, Tacker systému, Classic systému s MLC trubkou 6 x mm a cementovým potěrem. (s u = mm with λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T Mezní křivka pobytové zóny T ) T T K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],,, T T T T T q N Δθ N cm W/m K 98, 9 7, 9 8,9 77, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C and θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně. 7

8 Graf pro dimenzování Graf pro dimenzování svěrné lišty Uponor, Tacker systému, Classic systému s PE-Xa trubkou 7 x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T T Mezní křivka pobytové zóny T ) T K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],, T T T T T q N Δθ N cm W/m K 98, 9 6,9 9 8,6 78,, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně. 8

9 Graf pro dimenzování Graf pro dimenzování svěrné lišty Uponor, Tacker systému, Classic systému s MLCP trubkou 8 x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T Mezní křivka pobytové zóny T ) T T K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],, T T T T T q N Δθ N cm W/m K 98, 9 6,7 9 8, 76,6, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně. 9

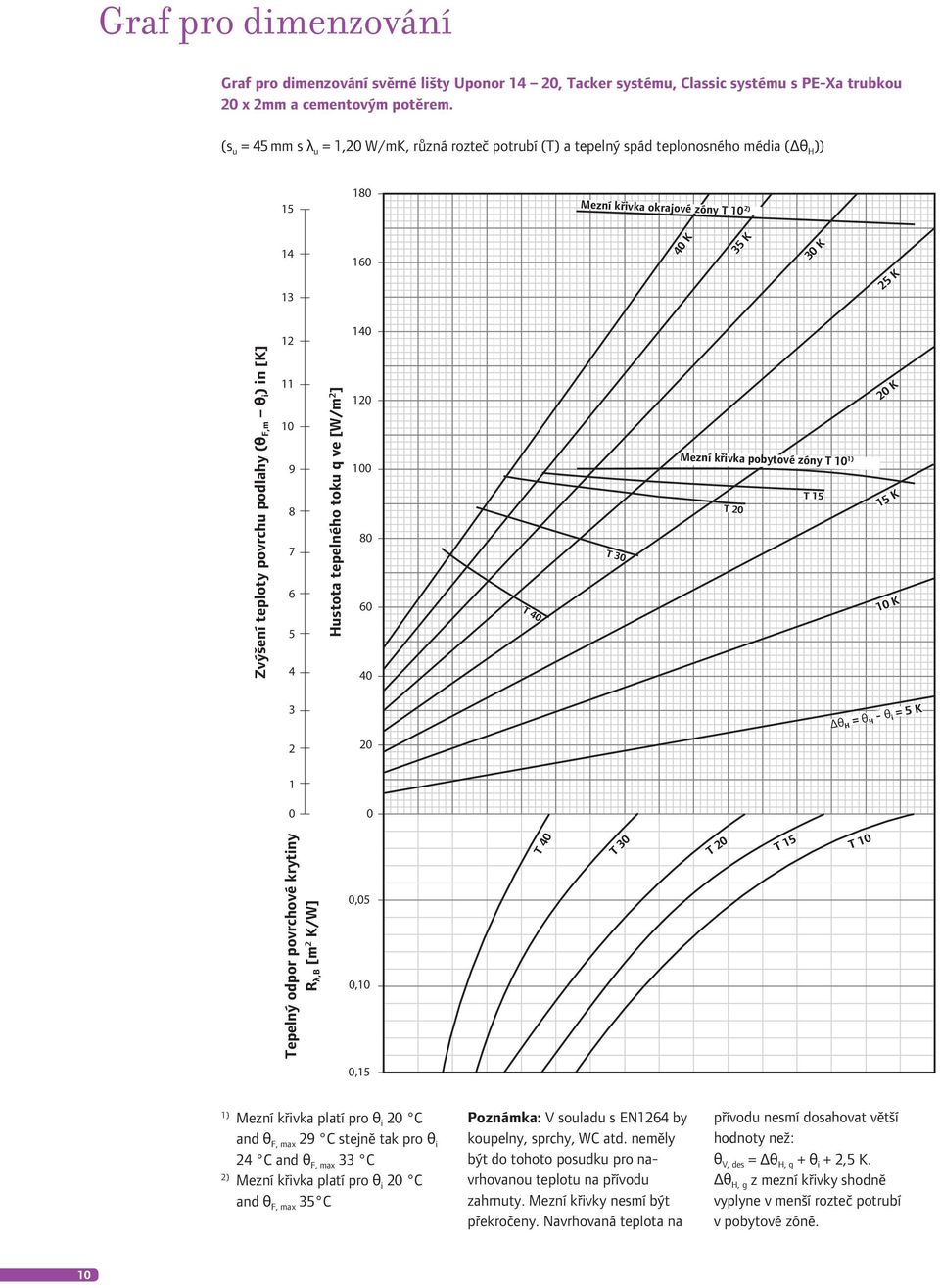

10 Graf pro dimenzování Graf pro dimenzování svěrné lišty Uponor, Tacker systému, Classic systému s PE-Xa trubkou x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 Mezní křivka okrajové zóny T ) 6 K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T T Mezní křivka pobytové zóny T ) T T K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],, T T T T T, ) Mezní křivka platí pro θ i C and θ F, max 9 C stejně tak pro θ i C and θ F, max C ) Mezní křivka platí pro θ i C and θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně.

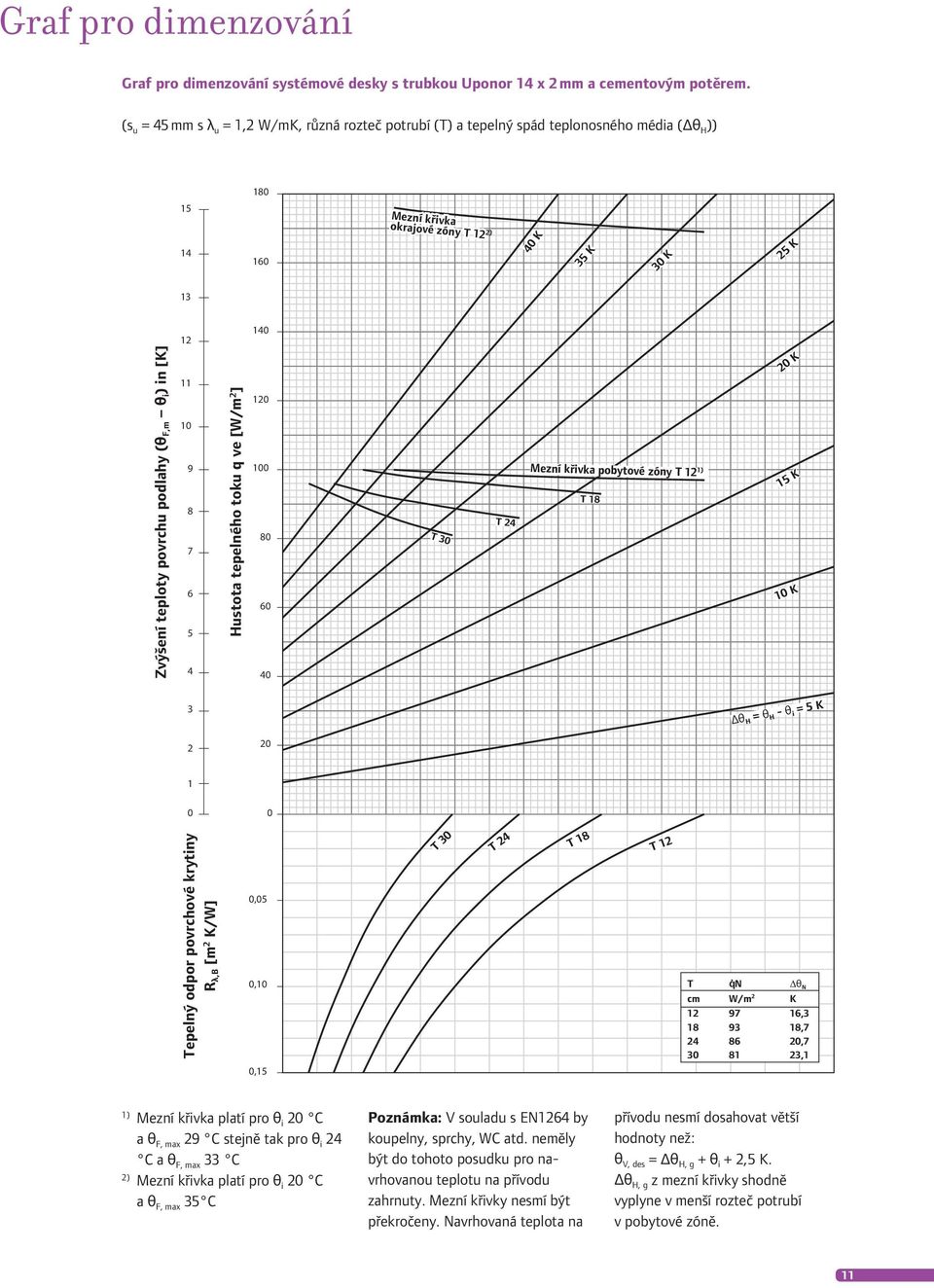

11 Graf pro dimenzování Graf pro dimenzování systémové desky s trubkou Uponor x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T T Mezní křivka pobytové zóny T ) T 8 K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],,, T T T 8 T T q N Δθ N cm W/m K 97 6, 8 9 8,7 86,7 8, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně.

12 Graf pro dimenzování Graf pro dimenzování systémové desky s MLC trubkou 6 x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T T Mezní křivka pobytové zóny T ) T 8 K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],, T T T 8 T T q N Δθ N cm W/m K 96, ,9 8 9, 8,6, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C and θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně.

13 Graf pro dimenzování Graf pro dimenzování systémové desky Tecto včetně izolace s PE-Xa trubkou x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T Mezní křivka pobytové zóny T ) T T T ) K K K K H = H i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],,, T T T T T T q N N cm W/m K 98,6,9 96, 8, 9,, 87,, 8,,6 ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně.

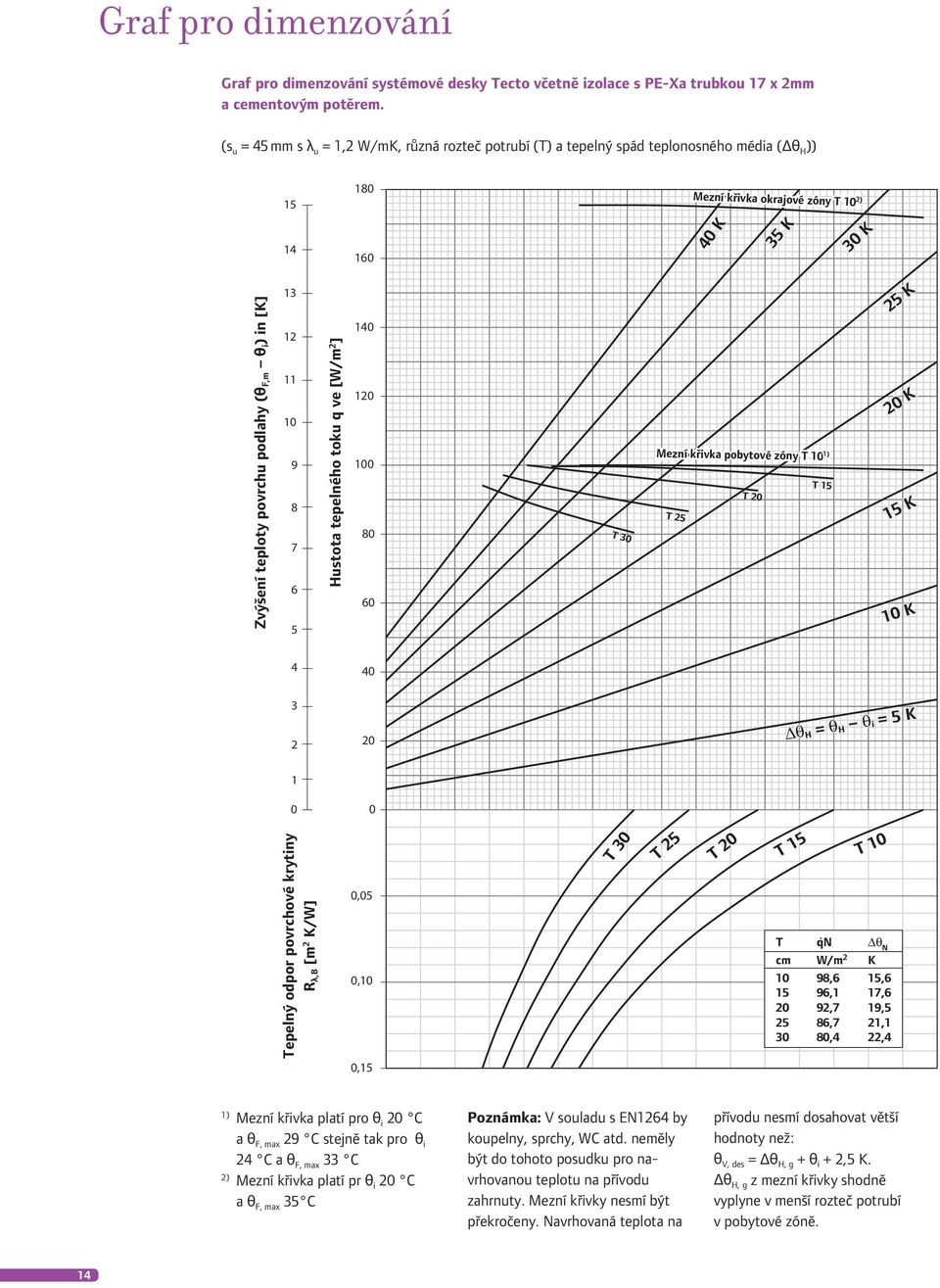

14 Graf pro dimenzování Graf pro dimenzování systémové desky Tecto včetně izolace s PE-Xa trubkou 7 x mm a cementovým potěrem. (s u = mm s λ u =, W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T Mezní křivka pobytové zóny T ) T T ) T K K K K H = H i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],,, T T T T T T q N N cm W/m K 98,6,6 96, 7,6 9,7 9, 86,7, 8,, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pr θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně.

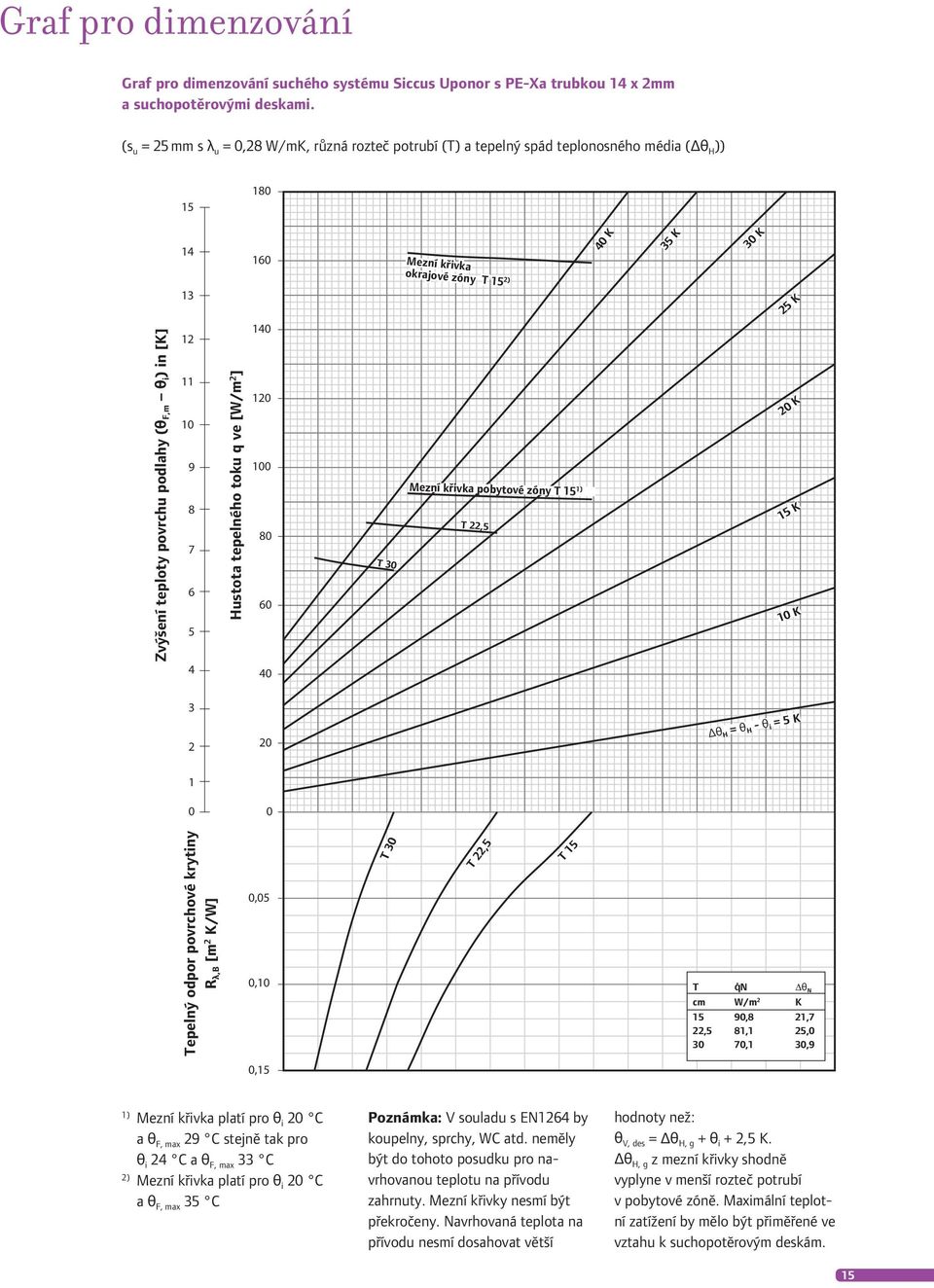

15 Graf pro dimenzování Graf pro dimenzování suchého systému Siccus Uponor s PE-Xa trubkou x mm a suchopotěrovými deskami. (s u = mm s λ u =,8 W/mK, různá rozteč potrubí (T) a tepelný spád teplonosného média (Δθ H )) 8 6 Mezní křivka okrajové zóny T ) K K K K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 T Mezní křivka pobytové zóny T ) T, K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],, T T, T T q N Δθ N cm W/m K 9,8,7, 8,, 7,,9, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně. Maximální teplotní zatížení by mělo být přiměřené ve vztahu k suchopotěrovým deskám.

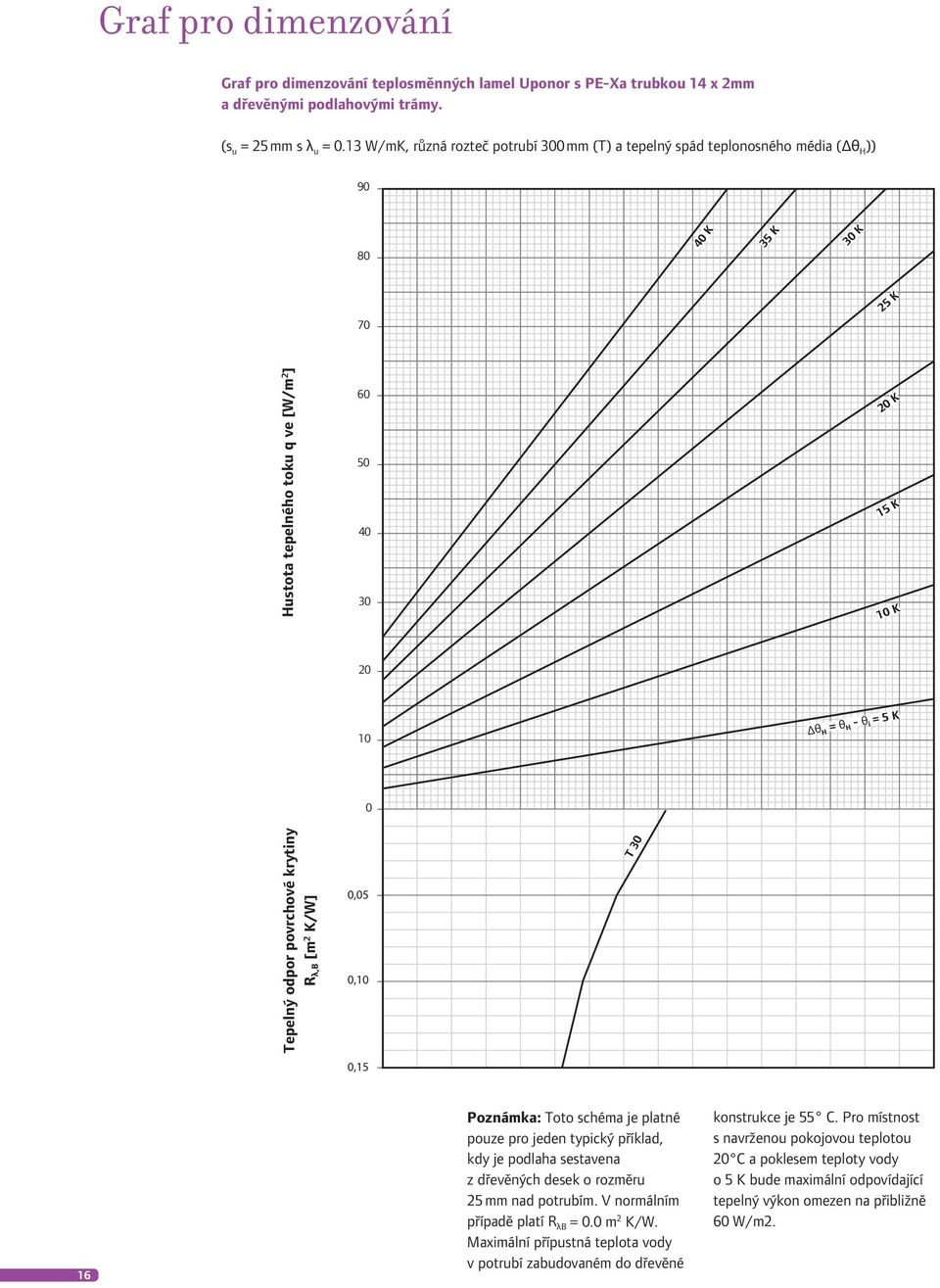

16 Graf pro dimenzování Graf pro dimenzování teplosměnných lamel Uponor s PE-Xa trubkou x mm a dřevěnými podlahovými trámy. (s u = mm s λ u =. W/mK, různá rozteč potrubí mm (T) a tepelný spád teplonosného média (Δθ H )) 9 8 K K K 7 K Hustota tepelného toku q ve [W/m ] 6 K K K Δθ H = θ H - θ i = K Tepelný odpor povrchové krytiny R λ,b [m K/W],,, T 6 Poznámka: Toto schéma je platné pouze pro jeden typický příklad, kdy je podlaha sestavena z dřevěných desek o rozměru mm nad potrubím. V normálním případě platí R λb =. m K/W. Maximální přípustná teplota vody v potrubí zabudovaném do dřevěné konstrukce je C. Pro místnost s navrženou pokojovou teplotou C a poklesem teploty vody o K bude maximální odpovídající tepelný výkon omezen na přibližně 6 W/m.

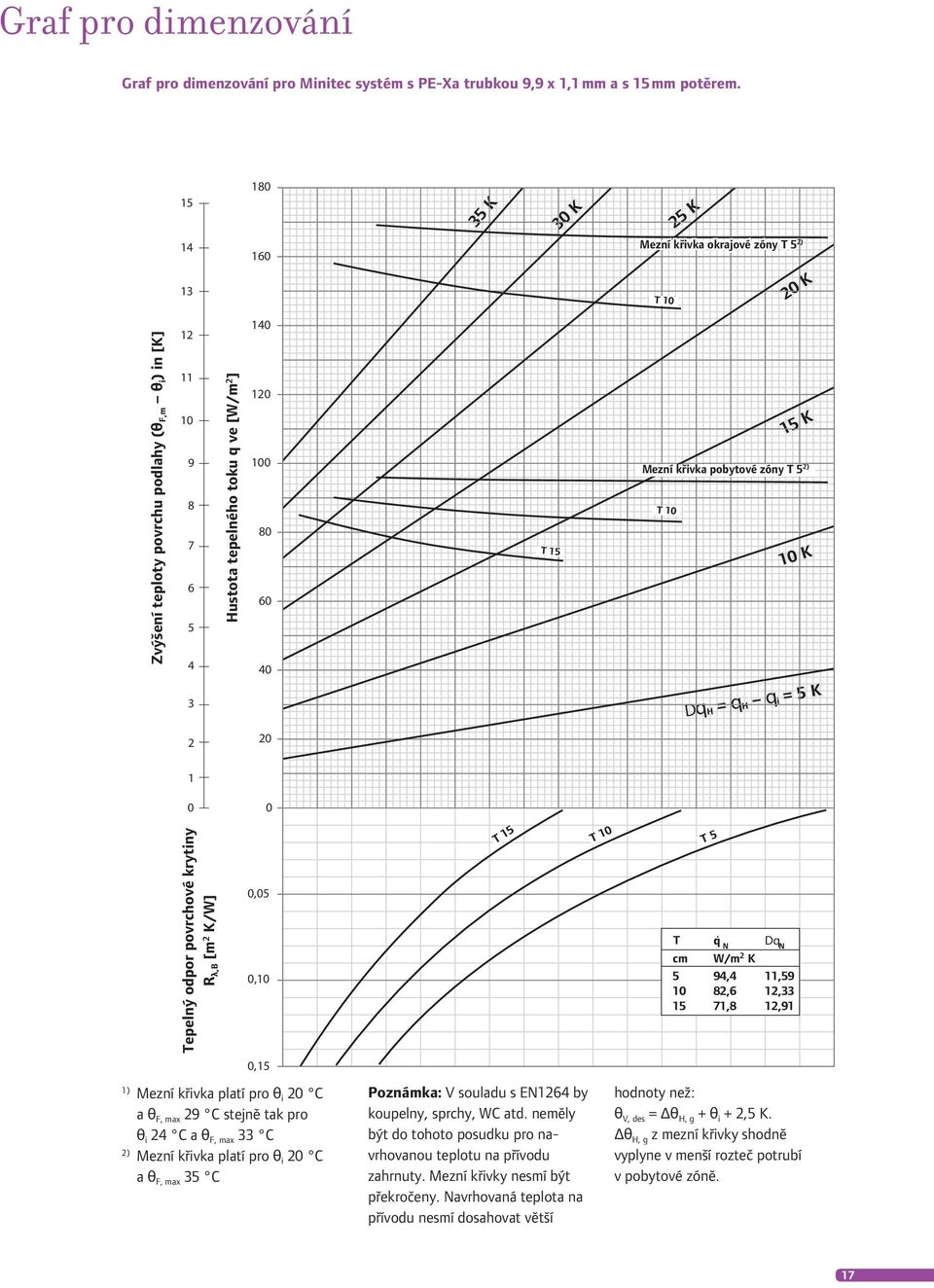

17 Graf pro dimenzování Graf pro dimenzování pro Minitec systém s PE-Xa trubkou 9,9 x, mm a s mm potěrem. 8 K K K 6 Mezní křivka okrajové zóny T ) T Vz K Zvýšení teploty povrchu podlahy (θ F,m θ i ) in [K] Hustota tepelného toku q ve [W/m ] 8 6 Vz T Vz K Mezní křivka pobytové zóny T ) Grenzkurve Aufenthaltszone Vz ) T K = K Dq H = q H q i = K ) Tepelný odpor povrchové krytiny R λ,b [m K/W],,, ) Mezní křivka platí pro θ i C a θ F, max 9 C stejně tak pro θ i C a θ F, max C ) Mezní křivka platí pro θ i C a θ F, max C T Poznámka: V souladu s EN6 by koupelny, sprchy, WC atd. neměly být do tohoto posudku pro navrhovanou teplotu na přívodu zahrnuty. Mezní křivky nesmí být překročeny. Navrhovaná teplota na přívodu nesmí dosahovat větší T T T q N Dq N cm W/m K 9,,9 8,6, 7,8,9 hodnoty než: θ V, des = Δθ H, g + θ i +, K. Δθ H, g z mezní křivky shodně vyplyne v menší rozteč potrubí v pobytové zóně. 7

18 Grafy tlakových ztrát Graf tlakových ztrát pro MLC trubku Uponor 8, m/s, m/s, m/s, m/s,6 m/s,7 m/s 8 x Hmotnostní průtok m v [kg/h] x,,,, Tlaková ztráta R [mbar/m] Grafy tlakových ztrát pro PE-Xa potrubí Uponor Hmotnostní průtok m v [kg/h], m/s, m/s, m/s x mm 7 x mm x mm,6 m/s, m/s, m/s, m/s Médium: voda Tlaková ztráta R [mbar/m] Poznámka: Nemělo by dojít k překročení doporučené ztráty tlaku mbar (kpa) na jeden okruh. 8

19 Grafy tlakových ztrát Graf tlakových ztrát pro PE-Xa trubku Hmotnostní průtok m v [kg/h] 8 6, m/s, m/s 9,9 x, mm, m/s, m/s, m/s, m/s Médium: voda,,,, ,,,,,,,,, Tlaková ztráta R,6 m/s,7 m/s [mbar/m] [kpa/m] Graf tlakových ztrát připojovacího ventilu pro plastový rozdělovač Uponor Tlaková ztráta p v [mbar] 8 6, Médium: voda Hmotnostní průtok m v [kg/h] 8 6 [kpa] Souprava připojovacího ventilu plastového rozdělovače se používá pro hydraulické vyvážení teplovodního vytápění a/nebo uzavírání přívodu a zpátečky rozdělovače Uponor. Rovněž se může použít pro zónovou regulaci teploty. Grafy znázorňují nastavení ventilu. 9

20 Modulový plastový rozdělovač regulace okruhů V systémech pro sálavé vytápění je zapotřebí použít postup vyrovnání tlaku tak, aby bylo dostatečným způsobem zajištěno, že všechny okruhy jsou zásobovány požadovaným množstvím vody. Pro rozdělovač s průtokoměrem se tlakové vyrovnání provádí seřízením průtokové rychlosti za minutu na jednotlivý okruh. (průtoková rychlosti je l/min) Pro rozdělovač s regulačními šrouby je seřízení provedeno otočením příslušných regulačních šroubení. Nastavení šroubení může být určeno pomocí následujícího grafu: Nastavení Pokles tlaku (kpa) Průtok (l/s) Pro nastavení regulačního šroubení uzavřete ruční kolečko na přívodu rozdělovače vytáhněte nastavovací kroužek a točte s ním VE SMĚRU HODINOVÝCH RUČIČEK tak dlouho, dokud se požadovaná hodnota nastavení nebude nacházet uprostřed značkovacího bodu stlačte nastavovací kroužek otevřete ruční kolečko až k zarážkovému čepu. Zarážkový čep. Nastavovaná hodnota. Značkovací bod

21 Room heating circuit data Ruimte- en verwarminggroepsgegevens Données des pièces - circuits de chauffage Dati circuito riscaldamento locale Ruimte-Nr N de la pièce Num. locale Verwarmingsgroep nr N du circuits de chauffage Num. circuito riscaldamento locale Hoeveelheid water Quantité d eau Quantità di acqua l/min Ventileinstellung Valve adjustment Ventielvoorinstelling Réglage de la vanne Tartura della valvola Nerez rozdělovač regulace okruhů Rozdělovač z nerezové oceli bez průtokoměru mm max CLOSE x Pokles tlaku p [mbar] ar] 8 6,,,,,,,,, 8 6,8,6 [kpa] 8 6 Uponor Fußbodenheizungsberechnung Uponor floor heating calculations Uponor vloerverwarmingsberekening Calculation du chauffage par le sol Uponor Calcolo riscaldamento a pannelli radianti Uponor Raum-Heizkreis-Daten Raum-Nr Room No. Heizkreis-Nr Heating circuit No. Wassermenge Quantity of water 8,, Hmotnostní průtok m [kg/h], Rozdělovač z nerezové oceli s průtokoměrem

22 Skříně pro rozdělovač Nabídka Uponor skříní pro rozdělovače nabízí verze pod omítku i na omítku. Zvolte vhodný druh instalace (horizontální/vertikální napojení, s/ bez regulační sady) a určete druh základní skříně s ohledem na počet topných okruhů. Uponor skřín pod omítku velikost skříně / počet okruhů Instalace Skříň Typ Typ Typ Typ vertikální horizontální s regulační sadou A/A Uponor skřín na omítku velikost skříně / počet okruhů Instalace Skříň Typ Typ Typ Typ vertikální horizontální s regulační sadou A/A

23 Regulační sady Uponor Regulační sady Uponor push a push Electronic, jako i push U, jsou navrženy pro použití v průběhu montáže topných systémů Uponor. Uponor push, A/A a U zajišťuje stálou teplotu na přívodu, zatímco Uponor push A/A Electronic je vybaven ekvitermní regulací. Oběhové čerpadlo v sekundárním obvodu je automaticky kontrolováno pomocí tlakového rozdílu. Rychlost čerpadla je kontrolována tím způsobem, že se musí shodovat s aktuálními podmínkami systému pro sálavé vytápění. Ve skutečnosti to znamená, že v sekundárním obvodu není zapotřebí použít regulaci pomocí by-passu. Při základním zapojení se stálou teplotou na přívodu, je teplota regulována pomocí automatického termostatu s čidlem, které je namontováno po oběhovém čerpadle. Variabilita teplot termostatu se pohybuje v rozmezí C. Zabudovaný seřizovatelný škrtící ventil umístěný v by-passu mezi primární zpátečkou a přívodem umožňuje zkontrolovat množství zpětného toku z okruhů sálavého vytápění zpět do sekundárního a primárního obvodu. Díky této skutečnosti je možné využít tuto sadu i pro systémy menšího rozsahu bez použití primárního čerpadla. Uponor regulační sady mohou být použity pro sálavé vytápění (při W/m) v rozsahu: Push, Uponor RS m² Push A, Uponor KRS6 9 m² Push A Electronic m² Push A 7 m² Push A Electronic m² Push U m² Pomocné funkce pro Uponor push A/A Electronic Horní mez pro přívodní teplotu je nebo C Dolní mez pro přívodní teplotu je nebo C Regulace čerpadla ( min/ dny) Ochrana topného systému proti mrazu Ruční regulace ventilů Deaktivace v letních měsících Uponor push A/A Uponor push A/A Electronic

24 Výpočtové tabulky Svěrné lišty Pokládka MLC potrubí 6 8 mm a PE-Xa potrubí s upínací fólií Uponor, uchycení trubek pomocí svěrné lišty Uponor Rozteč (cm) Délka trubky (m/m ) Obvodový izolační pás (m) Upínací fólie (m ) Páska (m) Svěrná lišta (m) 6.7. Pokud je namísto anhydritu použit cementový potěr, přidejte navíc,6 kg plastifikátoru na m povrchu podlahového vytápění. Pokud použijete plastifikátor na plochu málo pokrytou trubkami, přidejte navíc, kg/m této přísady. Systémová deska Pokládka MLC potrubí 6 mm a PE-Xa potrubí se systémovou deskou Rozteč (cm) Délka trubky (m/m ) Obvodový izolační pás (m) Systémová deska (m ) Fóliová spona (ks) Pokud je namísto anhydritu použit cementový potěr, přidejte navíc,6 kg plastifikátoru na m povrchu podlahového vytápění. Pokud použijete plastifikátor na plochu málo pokrytou trubkami, přidejte navíc, kg/m této přísady. Požadované množství polyetylénové fólie by mělo být určeno až na místě, jelikož se toto množství vzhledem k různým rozměrům jednotlivých místností nedá určit předem. Systémová deska Tecto včetně izolace Pokládka PE-Xa potrubí mm a 7 mm se systémovou deskou Tecto včetně izolace Rozteč (cm) Délka trubky (m/m ) Obvodový izolační pás (m) Systémová deska s izolací (m ) 6.7. Pro připojení zbytkového materiálu z desek použijte dvojitý pás Uponor. Pokud je namísto anhydritu použit cementový potěr, přidejte navíc,6 kg plastifikátoru na m povrchu podlahového vytápění. Pokud použijete plastifikátor na plochu málo pokrytou trubkami, přidejte navíc, kg/m této přísady. Suchý systém Siccus

25 Výpočtové tabulky Meandrovitá pokládka PE-Xa potrubí mm se suchým systémem Siccus Uponor Rozteč (cm) Délka trubky (m/m ) Obvodový izolační pás (m) Suchý systém Siccus (m ) Teplosměnné lamely (ks/m ) Teplosměnné lamely pro dřevěné podlahy Meandrovitá pokládka PE-Xa potrubí mm s teplosměnnými lamelami Uponor Rozteč (cm) Délka trubky (m/m ) Teplosměnné lamely (ks/m ).. Minitec systém Pokládka PE-Xa potrubí 9,9 mm s Minitec systémem Rozteč (cm) Délka trubky (m/m ) Obvodový izolační pás (m) Minitec systém (m ) 6.7 Pro vyhotovení potěru je zapotřebí použít speciální materiál. Pro více informací kontaktujte Uponor. Pokud děláte své vlastní propočty, nezapomeňte vzít v úvahu nezbytná příslušenství jako např. nerez rozdělovač, termostaty a regulátory atd. Ověřte správnost všech údajů společně s technikem/instalatérem zodpovědným za montáž ještě PŘEDTÍM, než začnete systém používat. Uponor nezodpovídá za ztráty či poškození způsobené nedostatečným prověřením správných hodnot při montáži. Společnost Uponor zodpovídá pouze za škody způsobené touto společností, jejími představiteli či zprostředkovateli.

26 Návod na instalaci svěrná lišta a Tacker systém Montáž svěrné lišty systému Uponor Obvodový izolační pás musí být upevněn před samotným položením izolační desky Uponor. Pokládání izolační role Uponor/ upínací fólie potrubí Uponor izolační role se pokládá pokud možno v průběžných pruzích v podélném směru místnosti. Pro snadnější rozděleni topných okruhů by měl značkovací rastr vedle sebe ležících pruhů izolace navzájem souhlasit. Zbývající plochy ve výklencích, v oblasti dveřních otvorů, jakož i zbývající pruhy u stěn se dodatečně vyplnit zbytkovými kusy. Od ruky odstřihnuté strany desek vždy pokládat směrem k obvodovému izolačnímu pásu, aby se zabránilo vzniku mezer ve spojích desek. izolačního pásu) se vytvoří nepropustná vana pro uložení potěru na trubky. Precizní přelepeni zabraňuje vnikáni potěru nebo vody z potěru do izolace, jakož i tvorbě akustických můstků. Utěsnění obvodového izolačního pásu Fóliová košilka obvodového izolačního pásu musí být spojena s izolačními deskami tak, aby nedošlo ke vzniku mezer či dutin. Tímto způsobem se zabrání trhání fólie a výslednému vniknutí potěru nebo vlhkosti z potěru. mít být menší než cm od stěny. Dodatečné upevnění s roztečí cm je doporučeno v případě, že délka lišty přesahuje m. V závislosti na prostorové geometrii je zapotřebí použít.7. svěrné lišty na m podlahové plochy. Spárové profily Uponor jsou přilepeny na požadovaných místech tak, aby bylo možno vytvořit dilatační spáry. Uložení potrubí pomocí svěrné lišty Svěrné lišty Uponor se používají k připevnění topného potrubí na deskách s vypočítanou roztečí. Tímto způsobem jsou zachovány minimální povolené poloměry ohybu. Potrubí musí být zatlačeno do svěrné lišty v pravém úhlu. Uložení může být provedeno buď meandrovitým nebo šnekovým způsobem. Je dobré si označit přívod a návrat topných okruhů tak, aby bylo zajištěno správné zapojení rozdělovače. Instalace svěrné lišty Pomocná izolace Pomocná tepelná izolace může být rovněž zapotřebí, a to v souladu s normou DIN EN 6-, EnEV, nebo v souladu se specifickými místními požadavky. Přelepení spojů izolační role /upínací fólie potrubí Přelepením všech vzájemně se stýkajících pruhů izolace (ve spojení s nalepenou košilkou obvodového Svěrné lišty Uponor Svěrné lišty Uponor jsou k sobě paralelně přichycené s roztečí max., m (pro rozměry trubky 6 - mm) nebo max., m a umístěny na upínací fólii Uponor nebo na izolační roli Uponor se strukturovanou fólií. Vzdálenost vratné smyčky nesmí cm max.. m max.. m cm pro pro 6 x mm 8 x mm 7 x mm x mm Uložení potrubí pomocí Tacker systému Topné potrubí je k izolaci připevněno pomocí Tacker spon s danou roztečí potrubí. Dodržujte minimální poloměr ohybu. Doporučuje se upevnění pomocí dvou Tacker spon na metr potrubí. Rovněž je možné použít meandrovitý a šnekový způsob pokládky potrubí. max.. m pro x mm max.. m pro x mm 6

27 Návod na instalaci systémová deska Izolace a obvodový izolační pás Tepelná a kročejová izolace Instalace vhodné izolace, která splňuje veškeré požadavky pro tepelnou a kročejovou izolaci, je nezbytná. Mohou být použity jen takové izolační materiály, které odpovídají všem normám, speciálním konstrukčním nařízením a nařízením zaručujícím kvalitu. Při použití běžných izolačních materiálů je třeba dbát na to, aby byly mnohovrstevné izolace složeny z alespoň dvou vrstev, jejichž součástí jsou materiály pro kročejovou izolaci. Stlačitelnost všech izolačních materiálů nesmí přesáhnout mm. Pokud kombinujeme desky pro tepelnou a kročejovou izolaci, je nezbytné položit izolaci s menší stlačitelností navrch. Izolační vrstvy musí být nainstalovány kompaktně tak, aby byly pevně spojeny. Jiné vrstvy je třeba rozložit střídavě. Obvodový izolační pás Upevněte obvodový izolační pás se samolepící páskou na spodní stranu tak, aby integrované pruhy odříznutí byly směrem nahoru. Obvodový izolační pás je souvisle připevněn ke stěně a rozprostírá se od spodní části betonové podlahy podél celé podlahové konstrukce. Obvodový pás musí být nainstalována podél stěn, dveřních rámů, sloupů a schodů souvisle, bez porušení. PE fólie obvodového pásu je položena navrch izolace. V případě položení mnohovrstevné izolace, musí být obvodový pás nainstalován před samotným položením nejvyšší izolační vrstvy. Poznámka: Detailní informace o montáži a instalaci výrobků Uponor se nacházejí v každém balení. 7

28 Návod na instalaci systémová deska Místa bez systémové desky 6 Přechod do míst bez systémové desky V místech bez systémové desky, např. před topným rozdělovačem, v oblastech dveří a v místech dilatačních spár, musí být izolace pokryta PE fólií o tloušťce, mm. V přechodných oblastech je systémová deska položena navrch tak, aby překrývala PE fólii alespoň o mm. PE fólie může být přichycena k izolaci za použití spon určených pro fólii Uponor. Upozornění: Pokud teplota prostředí dosahuje teplot pod C nebo naopak přesahuje C, doporučuje se pokrýt celou izolační vrstvu PE fólií o tloušťce, mm. V úrovni dilatačních spár by měla být tato fólie překryta alespoň o 8 mm. oblast, ve které není nainstalována systémová deska přichycení fólie pomocí spon oblast, která bude pokryta systémovou deskou Systémová deska je položena navrch PE fólie (překrytí je maximálně mm). V místech přechodu musí být tato deska přichycena k izolaci prostřednictvím upevňovacích spon. 8

29 Návod na instalaci systémová deska Instalace systémové desky Systémová deska slouží k polohování a přichycení potrubí o rozměru až 6 mm, stejně tak má i funkci zábrany proti průniku vlhkosti z potěru a úniku potěru. Začněte pokládat systémovou desku od rohu místnosti, jelikož desky v rozích stěn musejí být umístěny navrch PE košilky obvodového izolačního pásu (přibližné překrytí cm). Vzhledem k nopové funkci mohou být desky spojeny stlačením jedné řady nopu nad další, např. uspořádáním na spojené řadě. Desky odřízněte tak, aby přesně kopírovaly rohy v místnosti. Odřezek pak může být použit při započetí další řady, jelikož je možné desku pro spoj otočit o 8. Aby se předešlo posouvání desek z izolace v rozích místnosti v průběhu instalace trubek, je zapotřebí systémovou desku přichytit na izolaci pomocí upevňovací spony. Na systémové desce jsou znázorněna jednotlivá označení tak, aby bylo možno desky na izolaci přichytit Spojování systémové desky Systémová deska může být zcela jednoduše spojena díky nopové funkci. V případě stěn s úhlem je možné desku uříznout diagonálně. Odřezky je možné použít na různých místech instalace Řezání desek na správnou velikost Za použití běžného ostrého nože můžete systémovou desku nejdříve označit pomocí řezu a poté odlomit. Systémovou desku je možné spojit v každém bodě. 9

30 Návod na instalaci systémová deska Instalace potrubí se systémovou deskou Potrubí o rozměrech x mm až 6 x mm může být nainstalováno společně se systémovou deskou. Pro jednodušší instalaci doporučujeme použít odvíječku trubek. Délka trubky v topném okruhu by neměla přesahovat m. Nainstalujte topné okruhy podle výkresového rozložení. Trubka může být jednoduchým způsobem odvíjena rukou či prostřednictvím odvíječe trubek. Nohou zatlačte trubky mezi řady nopů. Nezbytné ohyby potrubí je možné učinit i ručně. Je třeba dodržet nejmenší přípustný poloměr ohybu, který odpovídá ohybu 8 na tři řady nopů. Instalační rast o rozměru 6 cm systémové desky je určen pro vzdálenosti o rozměru 6,, 8,, cm a více. Upozornění: V případě, že dojde ke zlomení či jinému zničení trubky, musí neprodleně dojít k výměně tohoto kusu pomocí šroubení či příslušné spojky. Stejným způsobem může být trubka prodloužena. Kovové tvarovky musí být chráněna proti korozi. Topné okruhy je třeba navrhnout tak, že nedojde překřížení dilatačních spár. Diagonální instalace Pomocí spony Uponor /6 mohou být trubky rovněž instalovány na systémové desce diagonálně. Spona Uponor /6 se jednoduše zatlačí do místa systémové desky dle vyznačení. Trubky s kratší délkou, jako například v místech dveřních prostor nebo na začátku u rozdělovače, není třeba upevňovat. Napojení trubek na rozdělovač Konce trubky jsou zavedeny po vodící dráze potrubí do skříně pro rozdělovač. Trubka musí být nejdříve opatrně ohnuta předtím, než je zavedena ke skříni rozdělovače tak, aby nedošlo k jejímu poškození. Nastavitelný kryt skříně může být proto oddělán a vrácen zpět na místo poté, co dojde k instalaci všech trubek. Zkraťte trubku postupem popsaným v montážním předpisu. Poté připojte trubku k topnému rozdělovači za použití svěrného šroubení Uponor. Dilatační spáry V případě, že je nezbytné použít dilatační spáry, např. v oblasti dveří, musí být přívodní trubky, které kříží dilatační spáry, opatřeny ochranným pouzdrem Uponor. Poté je vytvořena dilatační spára zatlačením mm silné a mm vysoké PE pásky do spárového profilu, který byl upevněn na fólii pokrývající plochu bez systémové desky.

31 Návod na instalaci Systémová deska Tecto včetně izolace Tato část obsahuje krátký návod na instalaci systémové desky Tecto Uponor. Viz instalace systémové desky. Instalace probíhá pomocí PE-Xa potrubí x mm, 6 x mm a 7 x mm. Rastr pro instalaci systémové desky Tecto včetně izolace o rozměru cm umožňuje montáž potrubí s roztečí potrubí,,, a cm. Přehled montážních kroků Obvodový izolační pás se samolepící zadní částí pro připevnění Maxi Maxi Mini Mini Instalace systémových desek Tecto 6 x r 7 mm 7 x r 8 mm Tecto ND Tecto< ND - T x T r Jiný způsob: Dvojitý pás sloužící ke spojení zbylých částí s maxi nopy, spojených na sraz. Instalace PE-Xa potrubí Uponor

32 8 Návod na instalaci systémová deska Tecto včetně izolace Přehled dalších možností montáže A A A B B B C C C D D D Instalace vyrovnávacích prvků v oblasti dveří (přitiskněte přesahující části) Instalace vyrovnávacích prvků s úhlem v oblasti dveří Instalace vyrovnávacích prvků v okrajové oblasti A. B. C b a D Instalace vyrovnávacích prvků v místě dilatační spáry a spoje (přitiskněte přesahující části)

33 Návod na instalaci Classic systém MLCP a PE-Xa potrubí Uponor může být rovněž připevněno ke kari sítím pomocí Classic systému. Instalace požadované tepelné a zvukové izolace a obvodového izolačního pásu probíhá v souladu s návodem na instalaci systémové desky. prostřednictvím PE fólie tak, aby se zabránilo průniku vlhkosti. Trubka bude přichycena ke kari sítím prostřednictvím Classic spon nebo kabelových třmenů na jeden metr trubky. Svrchní vrstva izolace musí být pokryta oddělovací vrstvou Beton MLCP a PE-Xa trubka Uponor je připevněna ke kari síti pomocí Classic spon nebo kabelových třmenů Izolace Kari síť PE-fólie

34 Návod na instalaci suchý systém Siccus Podmínky v místě instalace Podlahová konstrukce Dbejte na to, aby daná podlaha byla čistá a vyrovnaná. Menší nerovnosti mohou být vyrovnány běžným plnivem. V případě nerovností větších rozměrů je zapotřebí použít vyrovnávací potěr (např. Fermacell nebo Perlite ). Mezi podlahovou krytinou a suchým systémem Siccus je třeba položit vrstvu ze suchopotěrových desek pro roznášení zatížení. Takto použité desky musí být pro tento účel vhodné a dostatečně certifikované. Použití suchopotěrových desek konzultujte s výrobcem. Těsnění budovy Konstrukce přiléhající k podkladu je třeba neustále chránit proti pronikání vlhkosti do podlah a stěn. V případě, že pevné podlahy (např. betonové podlahy v nových budovách) obsahují zbytkovou vlhkost, je třeba podlahovou konstrukci ochránit před stoupající vlhkostí za pomocí PE-fólie (, mm). Použití suchopotěrových desek konzultujte s výrobcem. Dilatační spáry Nad pracovními spárami je třeba do suchopotěrových desek vložit dilatační spáry. Dále je při instalaci suchého systému Siccus se suchopotěrovými deskami (např. Fermacell nebo Perlite Perlcon ) v místnostech, jejichž délka nepřesahuje m, vyžadována pouze montáž obvodového izolačního pásu. Použití suchopotěrových desek konzultujte s výrobcem. Před položením základních prvků je nezbytné očistit a vyrovnat podkladní plochu. Výškové nerovnosti musí být srovnány. Upevněte obvodový izolační pás se samolepící páskou na spodní stranu tak, aby integrované pruhy odříznutí byly směrem nahoru. Obvodový izolační pás je souvisle připevněn ke stěně a rozprostírá se od spodní části betonové podlahy podél celé podlahové konstrukce. Obvodový pás musí být nainstalována podél stěn, dveřních rámů, sloupů a schodů souvisle, bez porušení. V případě použití vícevrstevné izolace musí být obvodový izolační pás nainstalován před použitím základních prvků. Izolace Tepelná izolace/přídavná izolace Základní prvek o tloušťce mm se vyznačuje tepelně izolačním odporem RhS =,6 m K/W. Pokud je místními normami vyžadován jiný tepelný odpor, pak může být této hodnoty dosaženo položením pomocné polystyrénové izolační desky (hodnota tepelné vodivosti ) pod základní prvek. V případě renovací je možné považovat již existující izolace v podlahové struktuře. V souvislosti se suchopotěrovými deskami je třeba použít pouze izolační materiály s vysokou hustotou (např. polystyrén PS, izolační desky s dřevěným vláknem typu Pavatex, typ Pavapor nebo výtlačně lisované desky PUR). Kročejová (zvuková) izolace Díky suchému systému Siccus, např. ve spojení se suchopotěrovými deskami na pevné podlaze, je nárazový hluk snížen až na db. Další kročejová izolace, která může být dodatečně vyžadována, musí být přizpůsobena k již existující podlahové struktuře. Použití suchopotěrových desek konzultujte v sekci pokyny výrobce (např. Fermacell nebo Perlite Perlcon - TE). V souvislosti s Fermacell mohou být rovněž použity desky s dřevním vláknem 7/6 (výroba: Pavatex Pavapor s váhou kg/ m). Při použití cementového nebo samovyrovnávacího potěru, může být kročejové izolace dosaženo tak, že pod suchý systém Siccus přidáme vrstvu z vhodného materiálu pro tepelné a kročejové izolace.

35 Návod na instalaci suchý systém Siccus Instalace základních prvků Pokládací desky Siccus podél stěn je třeba položit pod PE košilku obvodového izolačního pásu. Pokládací desky Siccus je nezbytné rozložit po celém povrchu místnosti. V nezbytném případě je možné pokládací desky Siccus seříznout ostrým nožem. Pokládací desky Siccus v různých řadách je třeba položit tak, aby nedošlo k posunu mezi drážkami trubky.

36 Návod na instalaci suchý systém Siccus Instalace teplosměnných lamel Teplosměnné lamely jsou zatlačeny do drážek utvořených v pokládacích deskách Siccus. V místech ohybu trubky je nezbytné dodržovat 9 cm rozteč mezi teplosměnnou lamelou a úhlovým bodem ohybu trubky. Teplosměnné lamely jsou složeny ze předem určených bodů lomu. Lamely je možné rozdělit na jednotlivé délky opakovaným ohybem v těchto bodech. Instalace trubky Nohou zatlačte mm PE-Xa trubku do drážek lamely. Poznámka: Za tímto účelem je nezbytné mít na nohou pevnou obuv Napojení na rozdělovač Před připojením k rozdělovači je možné do pokládacích desek Siccus vyřezat pomocné drážky, a to za použití řezačky polystyrénových desek. Poznámka: Rozdělovač by měl být nainstalován v centrální poloze tak, aby bylo možné připojit tepelné okruhy různých směrů. Potěr / Suchopotěrové desky V případě použití potěru (cementový nebo samonivelační potěr) musí být suchý systém Siccus pokryt PE-fólií o tloušťce, mm po celé své ploše. Tato fólie se používá jako separační vrstva. Jednotlivé fóliové vrstvy musí přečnívat alespoň o cm. Pokud je použit samonivelační potěr, je zapotřebí přelepit fóliové spoje. Na separační fólii je rovněž nezbytné přichytit PE košilku obvodového izolačního pásu tak, aby se zabránilo úniku potěru nebo vlhkosti z potěru. Při použití podkladů musí být systém natápěn v souladu s DIN 7. V případě použití suchopotěrových desek (např. Fermacell nebo Perlite Perlcon -TE), které plní funkci vrstvy pro rozdělení zatížení, už není zapotřebí instalovat separační fólii. 6

37 Návod na instalaci Teplosměnné lamely umístěné v dřevěných podlahách Dřevěné podlahy nevedou teplo tak dobře jako beton. Proto je tedy pro tento druh instalace vyžadováno použití teplosměnných lamel, díky nimž dojde k přenosu tepla a k dosažení stejnoměrné teploty podlahy. Ujistěte se, že dřevo je řádně vysušené (maximální obsah vlhkosti je %). Následující obecné pokyny jsou založeny na středové vzdálenosti 6 mm mezi podlahovými nosníky (rovněž se dají použít pro středové vzdálenosti menší než 6 mm). Dřevotřísková deska nebo parketa Parotěsná zábrana Teplosměnná lamela Uponor PE-Xa trubka Uponor x,mm mm Izolace Latě o min. rozměru x9mm s mm roztečí Podlahový nosník Na latě o minimálním rozměru x 9 mm je třeba použít dva hřebíky, a to na každý podlahový nosník (použijte pokud možno zinkové hřebíky). První lať by měla být přitlučena přibližně mm od vnější stěny tak, aby bylo možné dát hliníkovou teplosměnnou lamelu do správné polohy. Do poloviční vzdálenosti mezi dvěma posledními nosníky latě neumisťujte. Další lať se totiž pokládá podél posledního nosníku u příčky. Ujistěte se, že pro usazení potrubí máte dostatek volného místa. místnosti. Mezera mezi lamelami by měla dosahovat alespoň mm, ale neměla by přesáhnout mm. Upevněte lamely na latě a ujistěte se, že drážky na potrubí jsou vyrovnány. Položte potrubí dle dispozičního plánu. Položte parotěsnou zábranu dle požadavků. Vyznačte směr vedení potrubí tak, abyste se vyvarovali nechtěnému poškození potrubí šrouby. parkety, a to přímo bez použití spodní dřevotřískové vrstvy, je třeba postupovat podle následujících pokynů: Je třeba vyztužit strukturu. Latě musí dosahovat rozměrů alespoň 8 x 7 mm a je nezbytné je položit tak, aby u zdi vznikla mezera o rozměru mm. Latě jsou dále přitlučeny ke všem nosníkům kromě posledního. Jejich konce je třeba nadzvednout při ukládání potrubí do žlábků po obvodu a vespod. Laminátové parkety jsou položeny přes laťovou plochu předtím, než jsou přibity hřebíky. Teplosměnné lamely začněte pokládat od vnější stěny. Od příčky nechte mm mezeru tak, aby bylo možné trubku omotat. Na plochu položte co největší množství teplosměnných lamel (7 9 %). Teplosměnné lamely mohou být rozděleny a přizpůsobeny délce Poté je napříč latěmi v 6 mm úsecích položena dřevotřísková deska (o minimální tloušťce mm), která je následně připevněna pomocí šroubů. Pera a drážky jsou lepeny. Pokud jsou pokládány laminátové Všimněte si, že by latě měly být přibity zinkovými hřebíky. Je nezbytné přibít pouze každou čtvrtou lištu. 7

38 Návod na instalaci Minitec systém Minitec systém Umístění systémové desky Uponor Minitec s PE-Xa trubkou 9,9 x, mm umožňuje montáž potrubí s cm roztečí v podélném a příčném směru. Instalační parametry Podklad Směrnice o izolačních materiálech dle DIN86 a EN 6. Stávající podklad a případná nově použitá vyrovnávací vrstva musí umožnit délkovou roztažnost (obvodový izolační pás). Pokud daný podklad nesplňuje požadavky DIN 8, je třeba jej vyrovnat za pomoci vhodné vyrovnávací vrstvy. Podklad musí být pevný, nosný, čistý, protiskluzný, suchý a zbavený nečistot a uvolněných částí. Je třeba zkontrolovat nosnou vrstvu a v případě výskytu trhlin je nutné tyto odstranit. Voskové a jiné podobné vrstvy by měly být mechanicky rovněž odstraněny. Podlahové desky je třeba řádně namontovat a staré podlahové krytiny, jako např. linoleum, koberce či laminát odstranit tak, aby po nich na podkladu nezůstaly žádné zbytky. Potěr Před vyléváním potěru je nezbytné povrch za pomoci vysavače zbavit nečistot. Držte se pokynů výrobce. První ohřev by se měl provést alespoň 7 dní po pokládce potěru. Používejte pouze speciální potěr. Pro více informací kontaktujte společnost Uponor. Možná rozteč potrubí Optimální teplota instalace Aplikační teplota pro systémové Aplikační teplota pro trub- desky Minitec ky/ spoje cm cm cm C C C Požadovaná rovnoměrnost podlahového povrchu před instalací Vzdálenost mezi místy měření, l [m]. Maximální tolerance rovnoměrnosti t [mm] 8

39 Návod na instalaci Minitec systém Obvodový izolační pás Systémová deska Minitec Spárový profil Pokládka potrubí 9

40 Zprávy Zpráva o provedení tlakové zkoušky Tlaková zkouška pro systém podlahového vytápění v souladu s DIN EN 6- Projekt Konstruktér Zodpovědná montážní firma Místo provedení zkoušky Požadavky (dle EN 6-) Před položení potěru jsou topné okruhy za účelem těsnosti testovány prostřednictvím tlaku vody. Zkušební tlak musí být dvakrát vyšší než tlak provozní, minimálně však 6 bar. Rozměr trubek/ 9,9 x, x 6 x 7 x 8 x x x, Objem trubek, l/m,8 l/m, l/m, l/m, l/m, l/m, l/m Teplota prostředí C Teplota vody C Maximální zkušební tlak bar Zkouška (doba trvání zkoušky je hodiny) Rozdělovač Vytápěná plocha m m m Počáteční zkušební tlak (pa) bar bar bar Čas h h h Konečný zkušební tlak (pe) bar bar bar (max. pokles tlaku (pa - pe) =, bar) Čas h h h Z důvodu pružnosti rozvodů je možné, že bude nutné dodatečné obnovení zkušebního tlaku. Poté se provede samotná zkouška. Dávejte pozor na případné kolísání teploty. Během zkoušky tlaku bylo podlahové vytápění těsné nebylo těsné Trvalá změna tvaru se na konstrukci neobjevila objevila Dodavatel Datum/razítko/podpis Konstruktér Datum/razítko/podpis Společnost provádějící instalaci Datum/razítko/podpis

41 Zprávy Tlaková zkouška pomocí vzduchu nebo inertních plynů Poznámka: Tlaková zkouška prostřednictvím vzduchu nebo inertních plynů může být provedena pouze na potrubním systému včetně zapojení. Nástroje, expanzní nádoba, ventily rozdělovače, ventily a další speciální součástky nesmí být tlakové zkoušce prostřednictvím vzduchu podrobeny. Základním požadavkem během provádění zkoušky je zajištění bezpečnosti osob a majetku. Zkouška může být prováděna pouze odpovědným pracovníkem, který má nezbytné znalosti o zařízení, jenž je předmětem zkoušky. Pokyny pro provádění tlakové zkoušky prostřednictvím vzduchu Pokud rozdělíte zkoušku na několik kroků (nízký tlak/litr výrobku), zajistíte tak vysoký stupeň bezpečnosti a přesnosti zkoušky. Veškeré úniky látek budou prostřednictvím manometru zjištěny rychleji a případné body netěsnosti tak budou určeny lépe, než v případě provedení rozsáhlé zkoušky Čas zkoušky je stanoven na min na celkový objem potrubí až do l. Každých l navíc prodlouží čas zkoušky o min. Roztažnost potrubí bude vyžadovat přídavné čerpání tlaku. Kontrola je zaměřena na teplotní variabilitu a ustálený stav. Těsnost je určena pozorováním poklesu tlaku mezi začátkem a koncem zkoušky. Běžná fluktuace způsobená střední teplotou (vzduchu) a tlakem manometru se nepovažuje za pokles tlaku. Zkouška těsnosti je prováděna tlakem, bar a zkouška těsnosti s minimálním tlakem bar.
