1 DOB CENTRUM DOBŘICHOVICE "OBJEKT K" Technická zpráva D.1.4.a.01 Projekt pro provedení stavby Zpracovatelská profese: D.1.4.a ÚSTŘEDNÍ VYTÁPĚNÍ Seznam příloh: D.1.4.a.01 Technická zpráva D.1.4.a.02 Specifikace materiálu Výkresy: D.1.4.a.03 Půdorys 1.NP D.1.4.a.04 Půdorys 2.NP D.1.4.a.05 Půdorys 3.NP D.1.4.a.06 Půdorys 4.NP D.1.4.a.07 Schéma zapojení patrových rozdělovačů D.1.4.a.08 Schéma zapojení směšovacích uzlů VZT České Budějovice říjen 2015 Vypracoval: Eva Nehonská

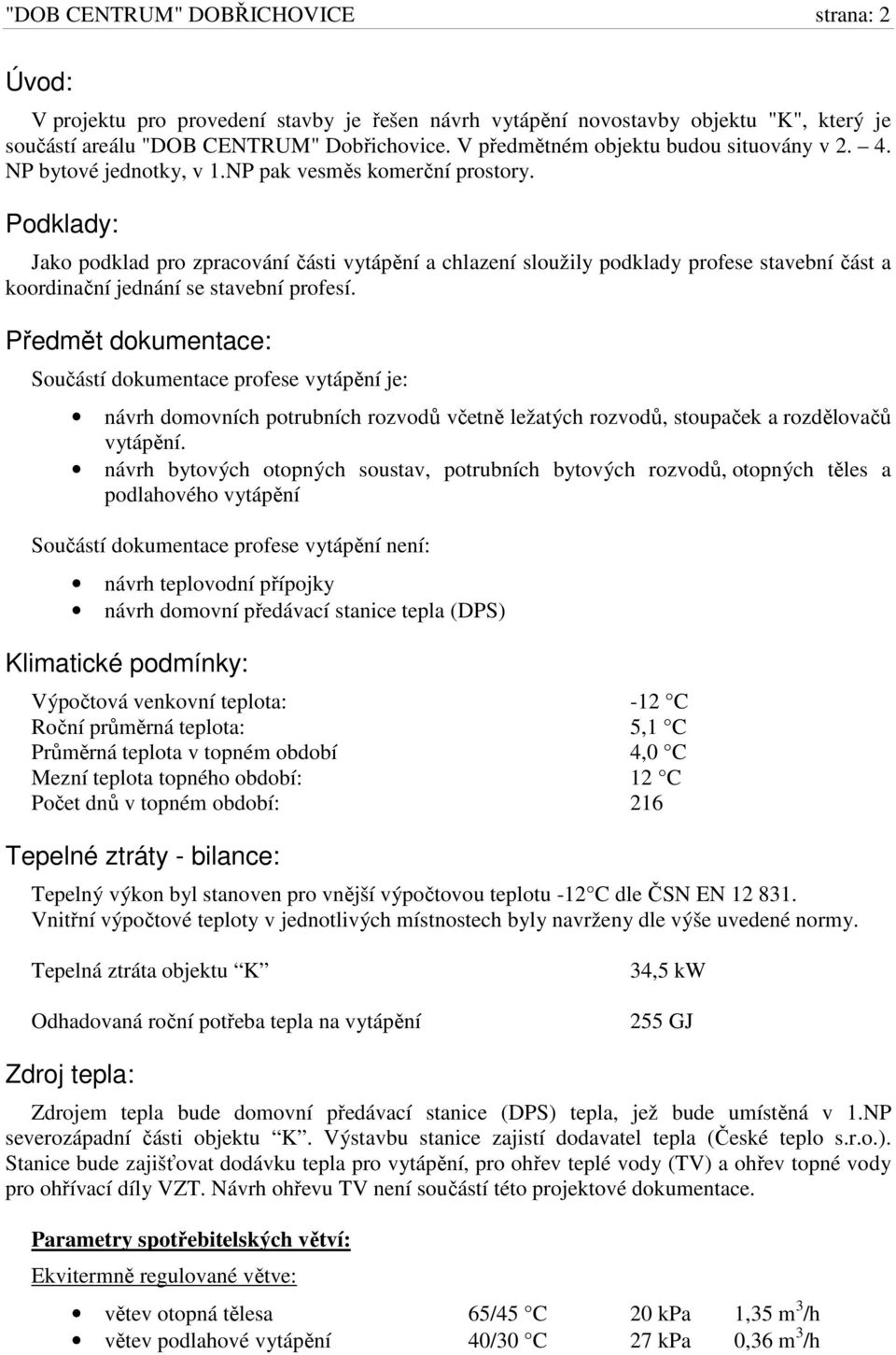

2 "DOB CENTRUM" DOBŘICHOVICE strana: 2 Úvod: V projektu pro provedení stavby je řešen návrh vytápění novostavby objektu "K", který je součástí areálu "DOB CENTRUM" Dobřichovice. V předmětném objektu budou situovány v NP bytové jednotky, v 1.NP pak vesměs komerční prostory. Podklady: Jako podklad pro zpracování části vytápění a chlazení sloužily podklady profese stavební část a koordinační jednání se stavební profesí. Předmět dokumentace: Součástí dokumentace profese vytápění je: návrh domovních potrubních rozvodů včetně ležatých rozvodů, stoupaček a rozdělovačů vytápění. návrh bytových otopných soustav, potrubních bytových rozvodů, otopných těles a podlahového vytápění Součástí dokumentace profese vytápění není: návrh teplovodní přípojky návrh domovní předávací stanice tepla (DPS) Klimatické podmínky: Výpočtová venkovní teplota: -12 C Roční průměrná teplota: 5,1 C Průměrná teplota v topném období 4,0 C Mezní teplota topného období: 12 C Počet dnů v topném období: 216 Tepelné ztráty - bilance: Tepelný výkon byl stanoven pro vnější výpočtovou teplotu -12 C dle ČSN EN Vnitřní výpočtové teploty v jednotlivých místnostech byly navrženy dle výše uvedené normy. Tepelná ztráta objektu K Odhadovaná roční potřeba tepla na vytápění 34,5 kw 255 GJ Zdroj tepla: Zdrojem tepla bude domovní předávací stanice (DPS) tepla, jež bude umístěná v 1.NP severozápadní části objektu K. Výstavbu stanice zajistí dodavatel tepla (České teplo s.r.o.). Stanice bude zajišťovat dodávku tepla pro vytápění, pro ohřev teplé vody (TV) a ohřev topné vody pro ohřívací díly VZT. Návrh ohřevu TV není součástí této projektové dokumentace. Parametry spotřebitelských větví: Ekvitermně regulované větve: větev otopná tělesa 65/45 C 20 kpa 1,35 m 3 /h větev podlahové vytápění 40/30 C 27 kpa 0,36 m 3 /h

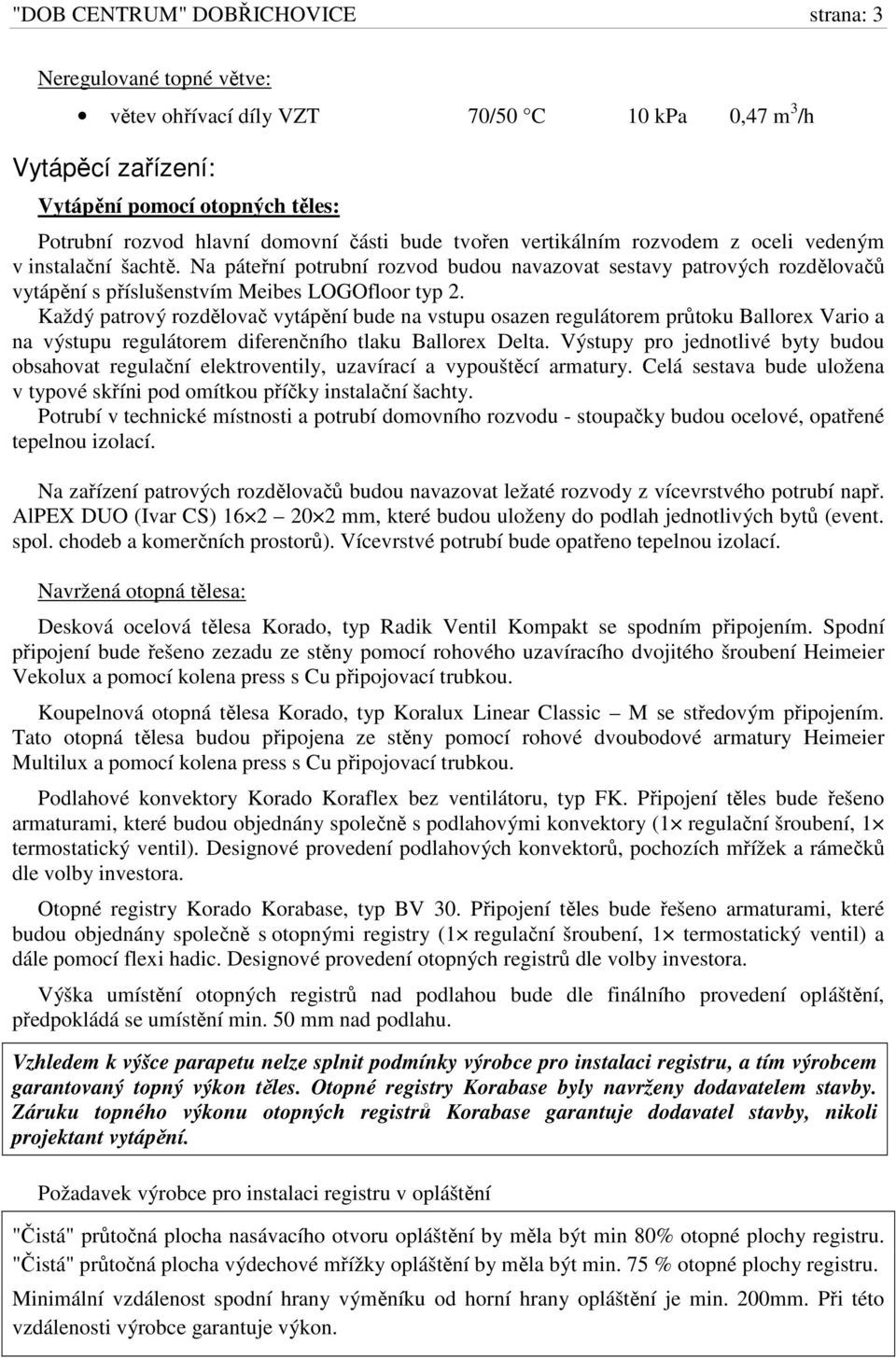

3 "DOB CENTRUM" DOBŘICHOVICE strana: 3 Neregulované topné větve: větev ohřívací díly VZT 70/50 C 10 kpa 0,47 m 3 /h Vytápěcí zařízení: Vytápění pomocí otopných těles: Potrubní rozvod hlavní domovní části bude tvořen vertikálním rozvodem z oceli vedeným v instalační šachtě. Na páteřní potrubní rozvod budou navazovat sestavy patrových rozdělovačů vytápění s příslušenstvím Meibes LOGOfloor typ 2. Každý patrový rozdělovač vytápění bude na vstupu osazen regulátorem průtoku Ballorex Vario a na výstupu regulátorem diferenčního tlaku Ballorex Delta. Výstupy pro jednotlivé byty budou obsahovat regulační elektroventily, uzavírací a vypouštěcí armatury. Celá sestava bude uložena v typové skříni pod omítkou příčky instalační šachty. Potrubí v technické místnosti a potrubí domovního rozvodu - stoupačky budou ocelové, opatřené tepelnou izolací. Na zařízení patrových rozdělovačů budou navazovat ležaté rozvody z vícevrstvého potrubí např. AlPEX DUO (Ivar CS) mm, které budou uloženy do podlah jednotlivých bytů (event. spol. chodeb a komerčních prostorů). Vícevrstvé potrubí bude opatřeno tepelnou izolací. Navržená otopná tělesa: Desková ocelová tělesa Korado, typ Radik Ventil Kompakt se spodním připojením. Spodní připojení bude řešeno zezadu ze stěny pomocí rohového uzavíracího dvojitého šroubení Heimeier Vekolux a pomocí kolena press s Cu připojovací trubkou. Koupelnová otopná tělesa Korado, typ Koralux Linear Classic M se středovým připojením. Tato otopná tělesa budou připojena ze stěny pomocí rohové dvoubodové armatury Heimeier Multilux a pomocí kolena press s Cu připojovací trubkou. Podlahové konvektory Korado Koraflex bez ventilátoru, typ FK. Připojení těles bude řešeno armaturami, které budou objednány společně s podlahovými konvektory (1 regulační šroubení, 1 termostatický ventil). Designové provedení podlahových konvektorů, pochozích mřížek a rámečků dle volby investora. Otopné registry Korado Korabase, typ BV 30. Připojení těles bude řešeno armaturami, které budou objednány společně s otopnými registry (1 regulační šroubení, 1 termostatický ventil) a dále pomocí flexi hadic. Designové provedení otopných registrů dle volby investora. Výška umístění otopných registrů nad podlahou bude dle finálního provedení opláštění, předpokládá se umístění min. 50 mm nad podlahu. Vzhledem k výšce parapetu nelze splnit podmínky výrobce pro instalaci registru, a tím výrobcem garantovaný topný výkon těles. Otopné registry Korabase byly navrženy dodavatelem stavby. Záruku topného výkonu otopných registrů Korabase garantuje dodavatel stavby, nikoli projektant vytápění. Požadavek výrobce pro instalaci registru v opláštění "Čistá" průtočná plocha nasávacího otvoru opláštění by měla být min 80% otopné plochy registru. "Čistá" průtočná plocha výdechové mřížky opláštění by měla být min. 75 % otopné plochy registru. Minimální vzdálenost spodní hrany výměníku od horní hrany opláštění je min. 200mm. Při této vzdálenosti výrobce garantuje výkon.

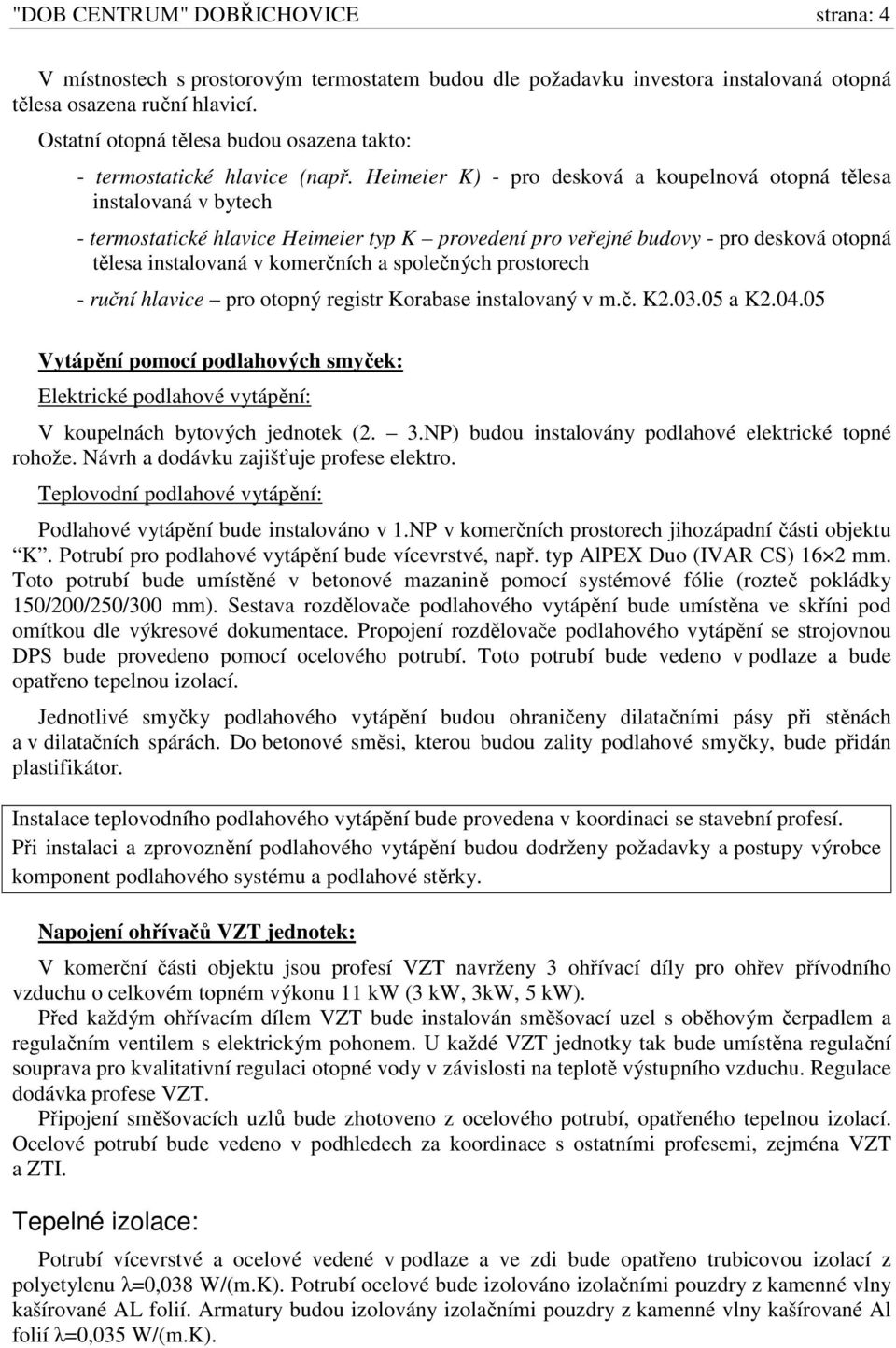

4 "DOB CENTRUM" DOBŘICHOVICE strana: 4 V místnostech s prostorovým termostatem budou dle požadavku investora instalovaná otopná tělesa osazena ruční hlavicí. Ostatní otopná tělesa budou osazena takto: - termostatické hlavice (např. Heimeier K) - pro desková a koupelnová otopná tělesa instalovaná v bytech - termostatické hlavice Heimeier typ K provedení pro veřejné budovy - pro desková otopná tělesa instalovaná v komerčních a společných prostorech - ruční hlavice pro otopný registr Korabase instalovaný v m.č. K a K Vytápění pomocí podlahových smyček: Elektrické podlahové vytápění: V koupelnách bytových jednotek (2. 3.NP) budou instalovány podlahové elektrické topné rohože. Návrh a dodávku zajišťuje profese elektro. Teplovodní podlahové vytápění: Podlahové vytápění bude instalováno v 1.NP v komerčních prostorech jihozápadní části objektu K. Potrubí pro podlahové vytápění bude vícevrstvé, např. typ AlPEX Duo (IVAR CS) 16 2 mm. Toto potrubí bude umístěné v betonové mazanině pomocí systémové fólie (rozteč pokládky 150/200/250/300 mm). Sestava rozdělovače podlahového vytápění bude umístěna ve skříni pod omítkou dle výkresové dokumentace. Propojení rozdělovače podlahového vytápění se strojovnou DPS bude provedeno pomocí ocelového potrubí. Toto potrubí bude vedeno v podlaze a bude opatřeno tepelnou izolací. Jednotlivé smyčky podlahového vytápění budou ohraničeny dilatačními pásy při stěnách a v dilatačních spárách. Do betonové směsi, kterou budou zality podlahové smyčky, bude přidán plastifikátor. Instalace teplovodního podlahového vytápění bude provedena v koordinaci se stavební profesí. Při instalaci a zprovoznění podlahového vytápění budou dodrženy požadavky a postupy výrobce komponent podlahového systému a podlahové stěrky. Napojení ohřívačů VZT jednotek: V komerční části objektu jsou profesí VZT navrženy 3 ohřívací díly pro ohřev přívodního vzduchu o celkovém topném výkonu 11 kw (3 kw, 3kW, 5 kw). Před každým ohřívacím dílem VZT bude instalován směšovací uzel s oběhovým čerpadlem a regulačním ventilem s elektrickým pohonem. U každé VZT jednotky tak bude umístěna regulační souprava pro kvalitativní regulaci otopné vody v závislosti na teplotě výstupního vzduchu. Regulace dodávka profese VZT. Připojení směšovacích uzlů bude zhotoveno z ocelového potrubí, opatřeného tepelnou izolací. Ocelové potrubí bude vedeno v podhledech za koordinace s ostatními profesemi, zejména VZT a ZTI. Tepelné izolace: Potrubí vícevrstvé a ocelové vedené v podlaze a ve zdi bude opatřeno trubicovou izolací z polyetylenu λ=0,038 W/(m.K). Potrubí ocelové bude izolováno izolačními pouzdry z kamenné vlny kašírované AL folií. Armatury budou izolovány izolačními pouzdry z kamenné vlny kašírované Al folií λ=0,035 W/(m.K).

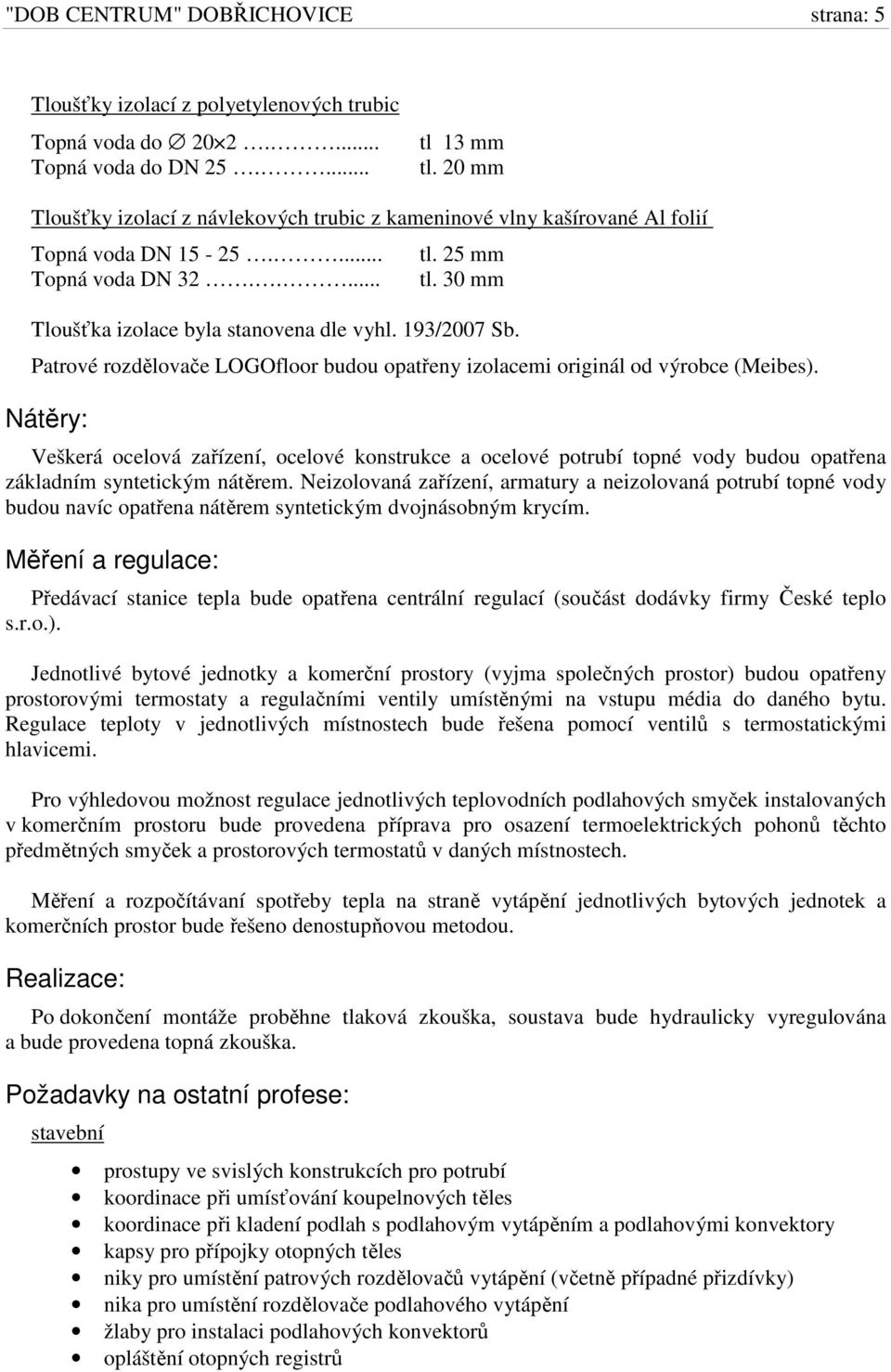

5 "DOB CENTRUM" DOBŘICHOVICE strana: 5 Tloušťky izolací z polyetylenových trubic Topná voda do Topná voda do DN tl 13 mm tl. 20 mm Tloušťky izolací z návlekových trubic z kameninové vlny kašírované Al folií Topná voda DN Topná voda DN tl. 25 mm tl. 30 mm Tloušťka izolace byla stanovena dle vyhl. 193/2007 Sb. Patrové rozdělovače LOGOfloor budou opatřeny izolacemi originál od výrobce (Meibes). Nátěry: Veškerá ocelová zařízení, ocelové konstrukce a ocelové potrubí topné vody budou opatřena základním syntetickým nátěrem. Neizolovaná zařízení, armatury a neizolovaná potrubí topné vody budou navíc opatřena nátěrem syntetickým dvojnásobným krycím. Měření a regulace: Předávací stanice tepla bude opatřena centrální regulací (součást dodávky firmy České teplo s.r.o.). Jednotlivé bytové jednotky a komerční prostory (vyjma společných prostor) budou opatřeny prostorovými termostaty a regulačními ventily umístěnými na vstupu média do daného bytu. Regulace teploty v jednotlivých místnostech bude řešena pomocí ventilů s termostatickými hlavicemi. Pro výhledovou možnost regulace jednotlivých teplovodních podlahových smyček instalovaných v komerčním prostoru bude provedena příprava pro osazení termoelektrických pohonů těchto předmětných smyček a prostorových termostatů v daných místnostech. Měření a rozpočítávaní spotřeby tepla na straně vytápění jednotlivých bytových jednotek a komerčních prostor bude řešeno denostupňovou metodou. Realizace: Po dokončení montáže proběhne tlaková zkouška, soustava bude hydraulicky vyregulována a bude provedena topná zkouška. Požadavky na ostatní profese: stavební prostupy ve svislých konstrukcích pro potrubí koordinace při umísťování koupelnových těles koordinace při kladení podlah s podlahovým vytápěním a podlahovými konvektory kapsy pro přípojky otopných těles niky pro umístění patrových rozdělovačů vytápění (včetně případné přizdívky) nika pro umístění rozdělovače podlahového vytápění žlaby pro instalaci podlahových konvektorů opláštění otopných registrů

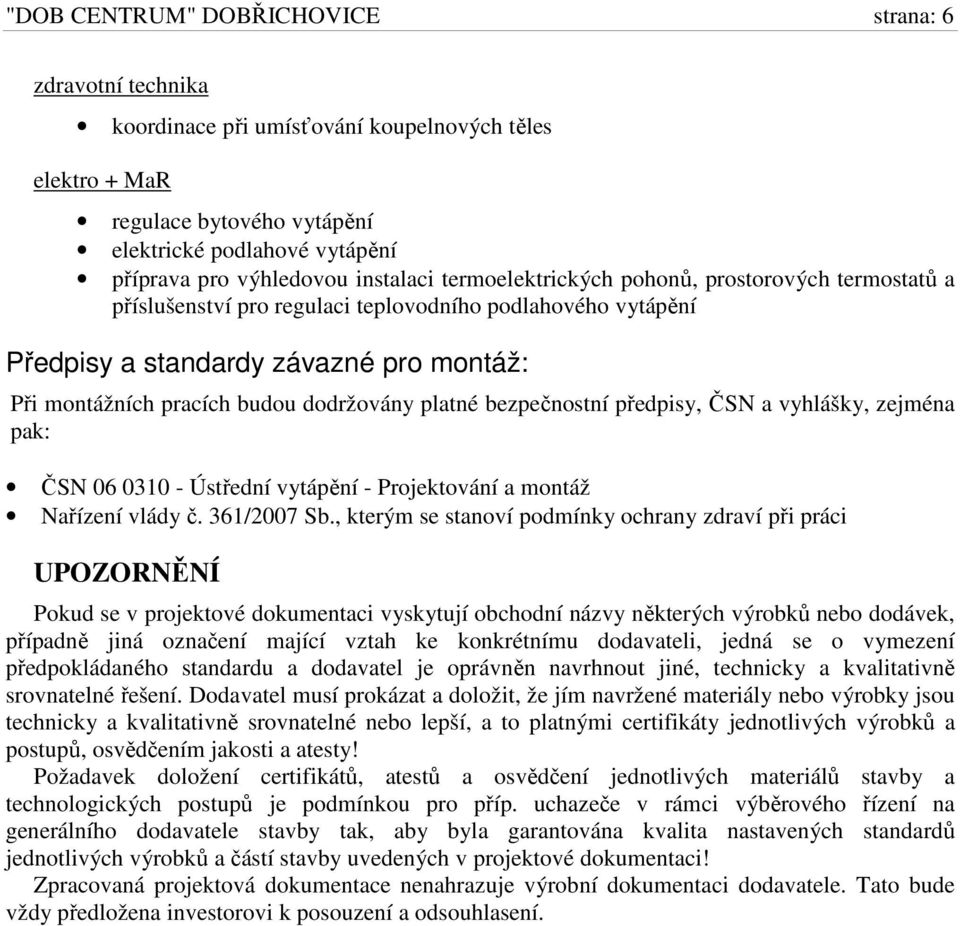

6 "DOB CENTRUM" DOBŘICHOVICE strana: 6 zdravotní technika koordinace při umísťování koupelnových těles elektro + MaR regulace bytového vytápění elektrické podlahové vytápění příprava pro výhledovou instalaci termoelektrických pohonů, prostorových termostatů a příslušenství pro regulaci teplovodního podlahového vytápění Předpisy a standardy závazné pro montáž: Při montážních pracích budou dodržovány platné bezpečnostní předpisy, ČSN a vyhlášky, zejména pak: ČSN Ústřední vytápění - Projektování a montáž Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci UPOZORNĚNÍ Pokud se v projektové dokumentaci vyskytují obchodní názvy některých výrobků nebo dodávek, případně jiná označení mající vztah ke konkrétnímu dodavateli, jedná se o vymezení předpokládaného standardu a dodavatel je oprávněn navrhnout jiné, technicky a kvalitativně srovnatelné řešení. Dodavatel musí prokázat a doložit, že jím navržené materiály nebo výrobky jsou technicky a kvalitativně srovnatelné nebo lepší, a to platnými certifikáty jednotlivých výrobků a postupů, osvědčením jakosti a atesty! Požadavek doložení certifikátů, atestů a osvědčení jednotlivých materiálů stavby a technologických postupů je podmínkou pro příp. uchazeče v rámci výběrového řízení na generálního dodavatele stavby tak, aby byla garantována kvalita nastavených standardů jednotlivých výrobků a částí stavby uvedených v projektové dokumentaci! Zpracovaná projektová dokumentace nenahrazuje výrobní dokumentaci dodavatele. Tato bude vždy předložena investorovi k posouzení a odsouhlasení.
