1 TECHNICKÁ ZPRÁVA 1.0. Všeobecně Projektová dokumentace řeší návrh vytápění objektů Spodní stavba, D1; E12; F12, F34 a F (1.NP), zajišťuje přívod topného media pro krytí potřeby tepla pro VZT zařízení - příprava v komerčních prostorech objektů D1; E12; F12, F34 a F (1.NP) 2. etapy Centrum Malešice v Praze. Vytápění zajišťuje vytápění komerce - 1. NP a mezipatro (wellness, obj. E) a vytápění bytů - od 2. NP výše. Projektová dokumentace byla zpracována v souladu s příslušnými normami platnými v České republice. Výchozí podklady: - projektová dokumentace stavební části - požadavky specialisty zpracovávající část vzduchotechnika - požadavky investora Vytápění bude provedeno v souladu s příslušnými platnými normami a předpisy zejména: ČSN Bezpečnostní barvy a značky. Všeobecná ustanovení ČSN Požární tabulky ČSN Tepelné soustavy v budovách - Dynamické stavy ČSN Tepelné soustavy v budovách - Projektování a montáž ČSN EN 1264 Podlahové vytápění ČSN Tepelné soustavy v budovách - Zabezpečovací zařízení ČSN Otopná tělesa pro ústřední vytápění ČSN Provoz zařízení pro úpravu vody ČSN Voda a pára pro tepelná energetická zařízení s pracovním tlakem páry do 8 MPa ČSN Potrubí a armatury. Jmenovité tlaky a pracovní přetlaky ČSN Potrubí a armatury. Jmenovité světlosti ČSN Průmyslové armatury. Pojistné ventily ČSN Potrubí a armatury. Příruby a přírubová hrdla. Příruby PN 2,5 až PN 250 ČSN Elektrické instalace budov ČSN Zásobování teplem. Všeobecné zásady ČSN Tepelné sítě ČSN Materiál pro tepelná energetická zařízení - Část 1 až 8 ČSN Trubky ocelové bezešvé se zaručenými vlastnostmi za vyšších teplot - Technické dodací předpisy ČSN Předpisy pro zpracování uhlíkových ocelí třídy 11, 12 a ocelí na odlitky třídy 26, užívaných pro stavbu parních kotlů, parovodů a tlakových nádob, pracujících za normálních nebo zvýšených teplot ČSN Trubky ocelové závitové běžné. Rozměry ČSN Trubky ocelové bezešvé tvářené za tepla. Rozměry ČSN Trubky ocelové bezešvé tvářené za tepla s malými mezními úchylkami. Rozměry ČSN Tepelná ochrana budov ČSN Požární bezpečnost staveb. Nevýrobní objekty ČSN Požární bezpečnost staveb - Společná ustanovení ČSN Požární bezpečnost staveb - Obsazení objektů osobami ČSN Požární bezpečnost staveb - Shromažďovací prostory

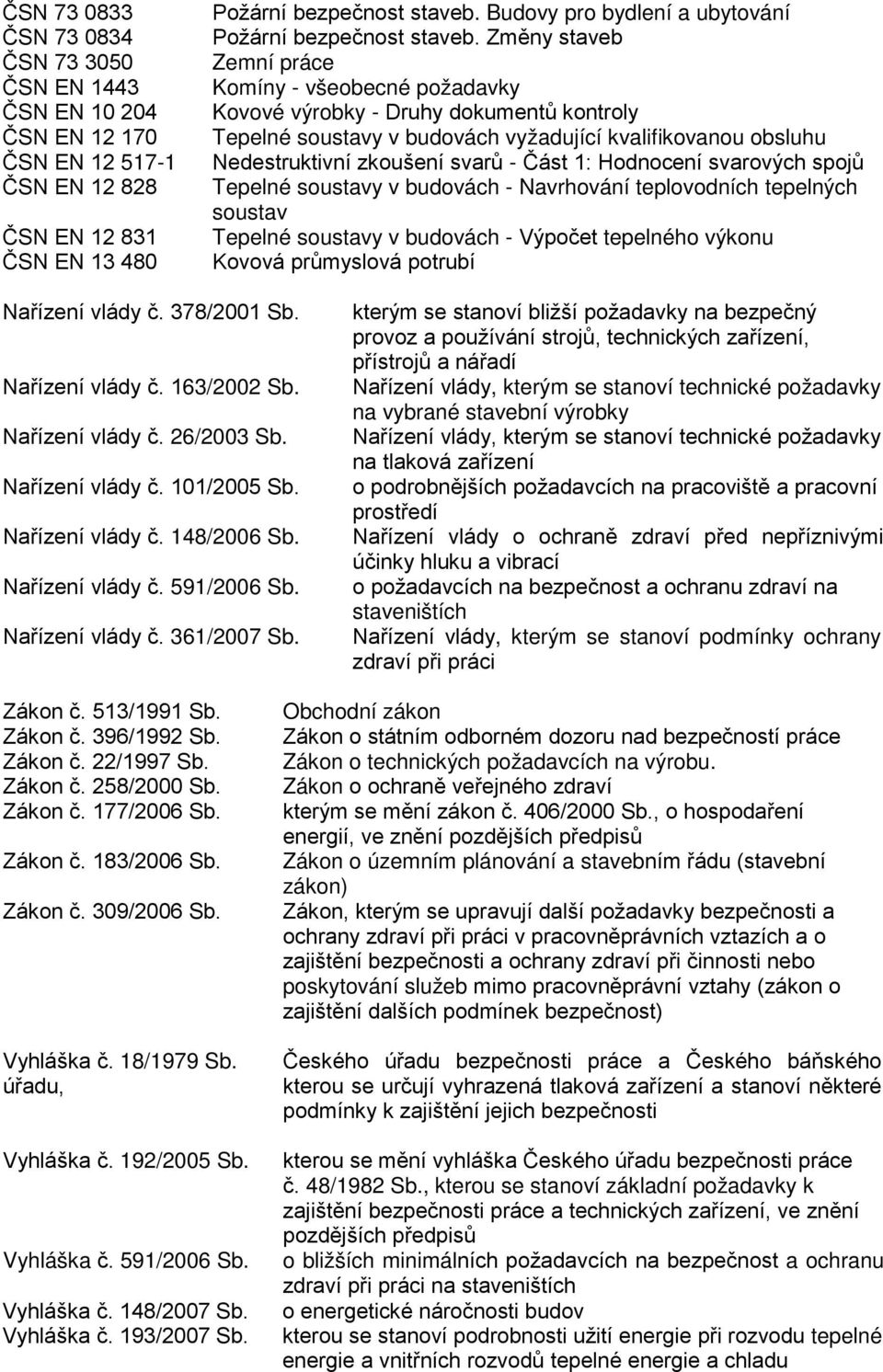

2 ČSN ČSN ČSN ČSN EN 1443 ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN Požární bezpečnost staveb. Budovy pro bydlení a ubytování Požární bezpečnost staveb. Změny staveb Zemní práce Komíny - všeobecné požadavky Kovové výrobky - Druhy dokumentů kontroly Tepelné soustavy v budovách vyžadující kvalifikovanou obsluhu Nedestruktivní zkoušení svarů - Část 1: Hodnocení svarových spojů Tepelné soustavy v budovách - Navrhování teplovodních tepelných soustav Tepelné soustavy v budovách - Výpočet tepelného výkonu Kovová průmyslová potrubí Nařízení vlády č. 378/2001 Sb. Nařízení vlády č. 163/2002 Sb. Nařízení vlády č. 26/2003 Sb. Nařízení vlády č. 101/2005 Sb. Nařízení vlády č. 148/2006 Sb. Nařízení vlády č. 591/2006 Sb. Nařízení vlády č. 361/2007 Sb. kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí Nařízení vlády, kterým se stanoví technické požadavky na vybrané stavební výrobky Nařízení vlády, kterým se stanoví technické požadavky na tlaková zařízení o podrobnějších požadavcích na pracoviště a pracovní prostředí Nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací o požadavcích na bezpečnost a ochranu zdraví na staveništích Nařízení vlády, kterým se stanoví podmínky ochrany zdraví při práci Zákon č. 513/1991 Sb. Zákon č. 396/1992 Sb. Zákon č. 22/1997 Sb. Zákon č. 258/2000 Sb. Zákon č. 177/2006 Sb. Zákon č. 183/2006 Sb. Zákon č. 309/2006 Sb. Vyhláška č. 18/1979 Sb. úřadu, Vyhláška č. 192/2005 Sb. Vyhláška č. 591/2006 Sb. Vyhláška č. 148/2007 Sb. Vyhláška č. 193/2007 Sb. Obchodní zákon Zákon o státním odborném dozoru nad bezpečností práce Zákon o technických požadavcích na výrobu. Zákon o ochraně veřejného zdraví kterým se mění zákon č. 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů Zákon o územním plánování a stavebním řádu (stavební zákon) Zákon, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnost) Českého úřadu bezpečnosti práce a Českého báňského kterou se určují vyhrazená tlaková zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti kterou se mění vyhláška Českého úřadu bezpečnosti práce č. 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení, ve znění pozdějších předpisů o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích o energetické náročnosti budov kterou se stanoví podrobnosti užití energie při rozvodu tepelné energie a vnitřních rozvodů tepelné energie a chladu

3 Vyhláška č. 268/2009 Sb. Vyhláška o technických požadavcích na stavby Vyhláška č. 73/2010 Sb. Vyhláška o vyhrazených elektrických technických zařízeních a dále souvisejících předpisů Stavební konstrukce budou provedeny z materiálů splňující požadavek ČSN z r. 04/ Tepelná ochrana budov - Část 2: Požadavky. venkovní stěna: -1 U = 0,38 W m -2 K okno: -1 U = 1,70 W m -2 K dveře: -1 U = 1,70 W m -2 K venkovní stěna pod terénem: -1 U = 0,38 W m -2 K podlahy: -1 U = 0,46 W m -2 K střecha: -1 U = 0,24 W m -2 K okno, součinitel infiltrace i = 0, ,67 m 2 s -1 Pa dveře, součinitel infiltrace i = 1, ,67 m 2 s -1 Pa 2.0. Navržené řešení Místo stavby: Praha Nadmořská výška 181 m n.m. Letní výpočtová teplota t el = 30 C Zimní výpočtová teplota t ez =-13 C Letní výpočtová entalpie 54,1 kj/ kg s.v. Potřeba tepla byla stanovena dle ČSN EN Výpočet tepelného výkonu, pro oblastní teplotu -12 C, charakteristický parametr B = 6,0 Pa 0,67. Odhad vlivu tepelných mostů ΔU tbk (metoda charakteristických tepelných mostů dle ČSN ) mezi konstrukcemi byl stanoven na 5 % k výpočtu součinitele prostupu tepla U (s mírnými tepelnými mosty - typové či opakované řešení). Zdroj tepla a strojní zařízení vytápění pro jednotlivé objekty bude umístěno v 1. PP. V 1. PP budou umístěny 3 předávací stanice voda / voda: jedna stanice pro objekt D1, která bude umístěna v prostoru pod objektem D1, druhá stanice pro objekt E1 a E2 (společná) bude umístěna v prostoru pod objektem E2, třetí bude umístěna v prostoru pod objekty F - společná pro objekty F včetně komerčních prostorů. zima: léto: Primárním teplonosnou látkou je horká voda z teplárenského rozvodu CZT: 120/60 C 80/50 C Předávací stanice nejsou předmětem PD. Objekt Spodní stavba Zdrojem tepla pro vytápění bude předávací stanice horká voda - voda. Otopná voda pro vytápění je přivedena ocelovým izolovaným potrubním rozvodem z předávací stanice obj. D1. Kromě teplovodních otopných těles jsou v suterénu umístěny elektrické přímotopy (součást dodávky specializace elektro). Jištění teplovodní otopné soustavy je řešeno na strojním zařízení vytápění (součást

4 strojního zařízení předávacích stanic) Otopná soustava je teplovodní, dvoutrubková, s nuceným oběhem vody, s teplotním spádem otopné vody: - 70/55 C - okruh vytápění otopnými tělesy a teplovzdušnou jednotkou Regulace otopné vody pro vytápění je součástí strojního zařízení vytápění v předávací stanici. Armatury otopné soustavy budou použity běžné závitové a přírubové pro min. přetlak PN 10. Vypouštění otopné soustavy je ruční pomocí vypouštěcích kohoutů osazených v nejnižším místě. V jednotlivých okruzích vytápění jsou navrženy regulační armatury pro zaregulování průtoku. Teplovzdušná jednotka (zajišťující vytápění prostoru myčky) je osazena uzavírací armaturou s el. pohonem, která na základě teploty v prostoru otevírá, nebo uzavírá průtok otopné vody teplovzdušnou jednotkou. Pro stav, kdy je uzavřen průtok teplovzdušnou jednotkou je v potrubním rozvodu umístěn bypass osazen armaturou s el. pohonem, která je otevřena v případě uzavření průtoku otopné vody teplovzdušnou jednotkou. V případě průtoku otopné vody teplovzdušnou jednotkou je uzavírací armatura s el. pohonem v bypassu uzavřena. Současně je v bypassu vyvažovací armatura pro zaregulování průtoku a tlakové ztráty bypassem - průtok a tlaková ztráta odpovídá průtoku a tlakové ztrátě teplovzdušné jednotce. Oběh vody v okruhu otopné vody bude zajišťovat oběhové čerpadlo s elektronickým řízením otáček. Oběhové čerpadlo je součástí strojního zařízení vytápění - není součástí PD vytápění. Rozvody potrubí jsou navrženy: - z ocelových závitových trubek bezešvých dle ČSN z ocelových hladkých trubek bezešvých dle ČSN jakost materiálu ocelového potrubí: a Ocelové potrubí je vyvedeno z místnosti předávací stanice a je vedeno do místa spotřeby tepla - do myčky aut a do prostoru zázemí myčky aut. Ocelové potrubí je vedeno: - volně pod stropem v 1. PP Potrubí bude tepelně izolováno. Potrubí bude osazeno návarky a odběry pro tlakoměry, tlaková čidla apod. Spojování potrubí bude závitovými spoji nebo svařováním (vše dle ČSN), konce potrubí budou před svařováním upraveny, zabroušeny a bude dbáno na dodržení předepsaných odchylek přiložení obou konců potrubí, je nepřípustné ponechání okují od dělení potrubí ve svaru. Veškeré napojení, odbočky a rozbočky budou zhotoveny z kolen nebo opatřeny náběhem. Pro změnu směru budou použity kolena a oblouky s poloměrem ohybu R=1,5 D. Potrubí bude vodivě propojeno v souladu s technickými normami. Dilatace potrubí je přirozeně vytvořenými kompenzátory tvaru U, L, Z. Spád potrubí min. 0 až 3 promile. Dilatace potrubí bude zajištěna vytvořenými kompenzátory tvaru U. Do předem určených míst budou rovněž stažena odvzdušnění a vypouštění soustavy tak, aby bylo možné provádět provozní údržbu soustavy bez narušení chodu objektu. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude vodivě propojeno v souladu s technickými normami. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude před montáží pečlivě vyčištěno a po montáži propláchnuto vodou. Prostupy potrubí stěnami a stropy budou opatřeny prostupovými manžetami. Potrubí je na nejnižších místech opatřeno vypouštěním, na nejvyšších místech odvzdušněním. Izolované potrubí je opatřeno základním nátěrem, neizolované potrubí je opatřeno

5 ovým nátěrem. Potrubní rozvody budou po montáži označeny barevnými pruhy pro rozlišení protékajícího média a dále šipkami podle směru proudění. Dále budou potrubí označena číselně pro rozlišení jednotlivých větví. Uzavírací a regulační armatury v potrubí budou označena popisem určujícím příslušnost k větvi nebo uživateli. Maximální vzdálenosti uložení izolovaného ocelového potrubí: DN 15 1,3 m DN 20 1,6 m DN 25 1,9 m DN 32 2,2 m DN 40 2,5 m Ø 57x2,9 2,7 m Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Při průchodu potrubním rozvodem stavební konstrukcí mezi jednotlivými požárními úseky bude potrubní rozvod osazen požárními ucpávkami ve kvalitě max. EI60. Na ucpávky je nutné použít hmoty stupně hořlavosti maximálně C1. Do světlosti 50 mm ucpávky protipožárním tmelem Nad světlost DN 50 mm protipožární manžety. Otopnou plochu tvoří: - ocelovými deskovými otopnými tělesy RADIK typ KLASIK. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. - otopný žebřík KORALUX CLASSIC umístěný v koupelně. Součástí dodávky otopného tělesa je zaslepovací a odvzdušňovací zátka, souprava upevňovacích prvků pro upevnění na stěnu. Otopný žebřík může být vybaven el. adaptérem pro napojení na el. proud (provoz mimo otopné období) - není součástí PD. - elektrické přímotopy - umístěny v technických místnostech v 1.PP, zajišťují převážně temperaci technických místností - součást dodávky specializace elektro Otopná tělesa jsou opatřena: - radiátorovými ventily s nastavitelnou předregulací Danfoss RA-N, s připojením DN 15 v rohovém, nebo přímém provedení - otopné registry, podlahové konvektory, otopné žebříky, desková otopná tělesa typu klasik. Připojovací šroubení otopných těles na potrubní rozvody je navrženo pomocí šroubení Danfoss RLV, s připojením DN 15 v rohovém, nebo přímém provedení. Připojovací šroubení umožňuje uzavření, zaregulování, plnění a vypouštění. Ventily jsou navrženy: - s termostatickými hlavicemi umístěnými přímo na otopných tělesech - s termostatickými hlavicemi umístěnými na zdi a propojenými s hlavicemi ventilu kapilárou délky 5 m (otopná tělesa myčka) Doplňování otopné soustavy bude provedeno ve strojovně vytápění (ze zpětného potrubí primárního okruhu horké vody). Po dokončení montážních prací bude proveden štítky popis nové strojní části vytápění. Před uvedením do provozu je nutno veškeré zařízení propláchnout a provést ve smyslu příslušných předpisů zkoušku tlakovou, zkoušku těsnosti, dilatační, topnou zkoušku za účelem prověření funkce a technických parametrů okruhů otopné soustavy. Součástí zkoušek je hydraulické vyregulování otopné soustavy.

6 Při montáži budou dodrženy všechny platné ČSN, protipožární a bezpečnostní předpisy a vyhlášky. Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Montáž jednotlivých zařízení se řídí montážním návodem jednotlivých výrobců zařízení. Technické údaje, tepelná bilance vytápění - teplovodní celkem 6,7 kw 6,7 kw výpočtová potřeba tepla: - max. hodinová: 6,7 kwh - roční: 10,34 MWh/rok t.j. 37,224 GJ vytápění elektrickými přímotopy 2,5 kw výpočtová potřeba tepla: - max. hodinová: 2,5 kwh - roční: 3,89 MWh/rok Objekt D1 Jako zdroj tepla pro vytápění, přípravu TV a pro zajištění potřeby tepla pro VZT zařízení bude předávací stanice horká voda - voda (v předávací stanici napojeno vytápění Spodní stavby). Otopná voda je rozdělena do okruhů vytápění: - byty 1. pásmo - byty 2. pásmo - komerční prostory 1.NP - myčka - VZT zařízení (komerční prostory) Vzhledem k počtu podlaží objektu D1 je vlastní vytápění objektu bytové části rozděleno do dvou tlakových pásem. 1. pásmo vytápění je 1. NP až 10. NP. 2. pásmo je 11. NP až 18. NP (okruhy vytápění v předávací stanici): - potřeba tepla 1. pásmo (byty) 138,0 kw - potřeba tepla 2. pásmo (byty) 114,7 kw - potřeba tepla komerce (v 1.NP) 28,1 kw - potřeba tepla VZT zařízení (komerční prostory) 29,0 kw - potřeba tepla myčka 6,7 kw Jištění teplovodní otopné soustavy je řešeno na strojním zařízení vytápění (součást strojního zařízení předávacích stanic) Otopná soustava je teplovodní, dvoutrubková, s nuceným oběhem vody, s teplotním spádem otopné vody: - 70/55 C - okruh vytápění otopnými tělesy - byty 1. pásmo, 2. pásmo

7 - 70/55 C - okruh vytápění otopnými tělesy komerce - 70/50 C - VZT zařízení Regulace otopné vody pro vytápění je součástí strojního zařízení vytápění v předávací stanici. Otopná voda pro VZT zařízení bude neregulovaná, regulace VZT zařízení pomocí regulačního uzlu u VZT zařízení - pro regulaci VZT jednotek budou VZT jednotky osazeny regulačním uzlem (směšovací armatura) s oběhovým čerpadlem, regulace (není součástí PD vytápění - bude řešeno nájemcem komerčního prostoru). Armatury otopné soustavy budou použity běžné závitové a přírubové pro min. přetlak PN 10. Vypouštění otopné soustavy je ruční pomocí vypouštěcích kohoutů osazených v nejnižším místě. V jednotlivých okruzích vytápění jsou navrženy regulační armatury pro zaregulování průtoku. Oběh vody v okruhu otopné vody budou zajišťovat oběhová čerpadla s elektronickým řízením otáček. Oběhová čerpadla jsou součástí strojního zařízení vytápění - nejsou součástí PD vytápění. Rozvody potrubí jsou navrženy: - z ocelových závitových trubek bezešvých dle ČSN z ocelových hladkých trubek bezešvých dle ČSN z plastového potrubí jakost materiálu ocelového potrubí: a Ocelové potrubí je vyvedeno z místnosti předávací stanice do jednotlivých šachet a dále stoupací potrubí je navrženo v ocelovém provedení. Potrubí vedené do 1. NP (komerční prostory) bude z šachty vyvedeno pod stropem a osazeno uzávěrem. Vlastní rozvody potrubí si zajistí pronajímatel komerčního prostoru. V jednotlivých podlažích kde jsou byty, je stoupací ocelové potrubí vyvedeno odbočkou ze stoupacího potrubí do patrového rozdělovače a sběrače otopné vody, na který je napojeno plastové potrubí potrubí pro vytápění jednotlivých bytů - co byt to samostatný vývod potrubního rozvodu z patrového rozdělovače a sběrače. Výstupní potrubí do bytu (přívod otopné vody) bude osazeno ruční uzavírací armaturou a kombinovaným automatickým vyvažovacím ventilem Danfoss AB-PM, který zajišťuje tři funkce: regulační ventil s lineární charakteristikou, regulátor diferenčního tlaku a omezovač průtoku. Armatura je osazena el. pohonem, který bude napojena na prostorový termostat, který ji bude ovládat - otevírat / uzavírat - ovládání průtoku otopné vody do otopných těles v bytě. Vratné potrubí vedené z bytu bude osazeno měřičem tepla. Požadovaný průtok bude zajištěn pomocí kombinovaného automatického vyvažovacího ventilu. Přívodní a vratné společné potrubí vedené do patrového rozdělovače a sběrače bude osazeno uzavíracími armaturami a v přívodním potrubí filtrem. Přípojky patrových rozdělovačů a sběračů budou na vertikální potrubí napojeny pomocí tlakových hadic. Z patrového rozdělovače a sběrače je do otopných těles jednotlivých bytů vedeno plastové potrubí, které je vedeno v podlaze. Potrubí vedené v podlaze bude izolováno. Jako plastové potrubí je navrženo Uponor eval PE-Xa, 6 bar pro otopná tělesa (alternativně 10 bar). Ocelové potrubí je vedeno: - volně pod stropem v 1. PP - v šachtě mezi jednotlivými podlažími Potrubí bude tepelně izolováno. Potrubí bude osazeno návarky a odběry

8 pro tlakoměry, tlaková čidla apod. Spojování potrubí bude závitovými spoji nebo svařováním (vše dle ČSN), konce potrubí budou před svařováním upraveny, zabroušeny a bude dbáno na dodržení předepsaných odchylek přiložení obou konců potrubí, je nepřípustné ponechání okují od dělení potrubí ve svaru. Veškeré napojení, odbočky a rozbočky budou zhotoveny z kolen nebo opatřeny náběhem. Pro změnu směru budou použity kolena a oblouky s poloměrem ohybu R=1,5 D. Potrubí bude vodivě propojeno v souladu s technickými normami. Dilatace potrubí je přirozeně vytvořenými kompenzátory tvaru U, L, Z. Spád potrubí min. 0 až 3 promile. Dilatace potrubí vedené v šachtě (byty) bude zajištěna vytvořenými kompenzátory tvaru U. Větve odbočující ze stoupačky v jednotlivých podlažích jsou opatřeny uzavíracími armaturami. Tyto armatury umístěné v šachtě budou přístupné pomocí přístupových prostorů. Do předem určených míst budou rovněž stažena odvzdušnění a vypouštění soustavy tak, aby bylo možné provádět provozní údržbu soustavy bez narušení chodu objektu. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude vodivě propojeno v souladu s technickými normami. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude před montáží pečlivě vyčištěno a po montáži propláchnuto vodou. Prostupy potrubí stěnami a stropy budou opatřeny prostupovými manžetami. Potrubí je na nejnižších místech opatřeno vypouštěním, na nejvyšších místech odvzdušněním. Izolované potrubí je opatřeno základním nátěrem, neizolované potrubí je opatřeno ovým nátěrem. Potrubní rozvody budou po montáži označeny barevnými pruhy pro rozlišení protékajícího média a dále šipkami podle směru proudění. Dále budou potrubí označena číselně pro rozlišení jednotlivých větví. Uzavírací a regulační armatury v potrubí budou označena popisem určujícím příslušnost k větvi nebo uživateli. Maximální vzdálenosti uložení izolovaného ocelového potrubí: DN 15 1,3 m DN 20 1,6 m DN 25 1,9 m DN 32 2,2 m DN 40 2,5 m Ø 57x2,9 2,7 m Ø 76x3,2 3,4 m Ø 89x3,6 3,8 m Ø 108x4,0 4,3 m Ø 133x4,5 5,1 m Ø 159x4,5 6,0 m Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Při průchodu potrubním rozvodem stavební konstrukcí mezi jednotlivými požárními úseky bude potrubní rozvod osazen požárními ucpávkami ve kvalitě max. EI60. Na ucpávky je nutné použít hmoty stupně hořlavosti maximálně C1. Do světlosti 50 mm ucpávky protipožárním tmelem Nad světlost DN 50 mm protipožární manžety. Otopnou plochu tvoří: - otopné výměníky - otopné registry Licon OR, typ OR-J1 (výška x hloubka 50x50 mm); OR- J2 (výška x hloubka 50x120 mm); OR D2 (výška x hloubka 110x120 mm). Registry jsou umístěny volně nad podlahou pod okny. Zakrytí registrů je řešeno ve stavební části. Zakrytí bude provedeno tak, aby výkon registru zůstal zachován při požadovaných

9 parametrech otopné vody a vnitřní teplotě 20 C - podlahové konvektory bez ventilátoru Licon. Navržené podlahové konvektory jsou hloubky 90 mm a šířky 340 a 420 mm. Podlahový konvektor bude zapuštěn v podlaze. Navržené podlahové konvektory jsou navrženy v stupni výbavy Varianta Economic. Součástí dodávky výbavy Varianta Economic je černě lakovaná pozinkovaná ocelová vana, nelakovaný výměník tepla s nízkým obsahem, odvzdušňovacím ventilem a s tvarovanými lamelami pro vyšší výkon, eloxový AL rám, profil U, v barvě přírodního hliníku, fixační kotvy pro upevnění kanálu k podlaze, pár nerezových pružných hadic, krycí deska sololit, chránící výměník před prachem a nečistotami na staveništi, stavěcí šrouby s nivelací cca 25 mm pro vyrovnání nerovností podlahy. Kromě stupně výbavy Varianta Economic je možno použít stupně výbavy Varianta Exlusive, Varianta Inox a a Varianta InPool. Podlahový konvektory budou osazeny pochůzí mřížkou v základním - standardním provedení: rámeček U, profil stříbrný. Kromě Al mřížky je možno použít dřevěné mřížky, nebo mřížky v provedení nerez. - otopné žebříky KORALUX CLASSIC umístěné v koupelnách. Součástí dodávky otopného tělesa je zaslepovací a odvzdušňovací zátka, souprava upevňovacích prvků pro upevnění na stěnu. Středové připojeníotopný žebřík může být vybaven el. adaptérem pro napojení na el. proud (provoz mimo otopné období) - není součástí PD. - ocelovými deskovými otopnými tělesy RADIK typ VENTIL KOMPAKT, která jsou umístěna převážně pod okenními parapety. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. - ocelovými deskovými otopnými tělesy RADIK typ KLASIK. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. Otopná tělesa jsou opatřena: - radiátorovými ventily s nastavitelnou předregulací Danfoss RA-N, s připojením DN 15 v rohovém, nebo přímém provedení - otopné registry, podlahové konvektory, otopné žebříky, desková otopná tělesa typu klasik. Připojovací šroubení otopných těles na potrubní rozvody je navrženo pomocí šroubení Danfoss RLV, s připojením DN 15 v rohovém, nebo přímém provedení. Připojovací šroubení umožňuje uzavření, zaregulování, plnění a vypouštění. - radiátorovými ventily s nastavitelnou předregulací - otopná tělesa RADIK typ VENTIL KOMPAKT - ventil součást dodávky otopného tělesa. Připojovací šroubení otopných těles typu VENTIL KOMPAKT na potrubní rozvody je navrženo pomocí rohového šroubení Heimeier Vekolux, s připojením DN15 vnitřní závit - dvoutrubkový rozvod. Připojovací šroubení umožňuje uzavření, plnění a vypouštění. Ventily jsou navrženy: - s termostatickými hlavicemi umístěnými přímo na otopných tělesech - s termostatickými hlavicemi umístěnými na zdi a propojenými s hlavicemi ventilu kapilárou délky 5 m (podlahový konvektor, otopný registr) Doplňování otopné soustavy bude provedeno ve strojovně vytápění (ze zpětného potrubí primárního okruhu horké vody). Po dokončení montážních prací bude proveden štítky popis nové strojní části vytápění. Před uvedením do provozu je nutno veškeré zařízení propláchnout a provést ve smyslu příslušných předpisů zkoušku tlakovou, zkoušku těsnosti, dilatační, topnou zkoušku za účelem prověření funkce a technických parametrů okruhů otopné soustavy. Součástí zkoušek je hydraulické vyregulování otopné soustavy. Při montáži budou dodrženy všechny platné ČSN, protipožární a bezpečnostní

10 předpisy a vyhlášky. Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Montáž jednotlivých zařízení se řídí montážním návodem jednotlivých výrobců zařízení. Technické údaje, tepelná bilance vytápění byty - 1. pásmo vytápění byty - 2. pásmo vytápění komerce VZT zařízení vytápění myčka celkem 138,0 kw 114,7 kw 28,1 kw 29,0 kw 6,7 kw 316,5 kw výpočtová potřeba tepla: - max. hodinová: 316,5 kwh - roční: 491,9 MWh/rok t.j ,84 GJ Objekt E12 Jako zdroj tepla pro vytápění, přípravu TV a pro zajištění potřeby tepla pro VZT zařízení bude předávací stanice horká voda - voda. Otopná voda je rozdělena do okruhů vytápění: - byty objekt E1 - byty objekt E2 - komerční prostory 1.NP + wellness - VZT zařízení (komerční prostory) - potřeba tepla byty objekt E1 94,4 kw - potřeba tepla byty objekt E2 88,7 kw - potřeba tepla komerce - (1.NP + wellness) 31,1 kw - potřeba tepla VZT zařízení wellness 59,0 kw - potřeba tepla VZT zařízení komerce 26,0 kw Jištění teplovodní otopné soustavy je řešeno na strojním zařízení vytápění (součást strojního zařízení předávacích stanic) Otopná soustava je teplovodní, dvoutrubková, s nuceným oběhem vody, s teplotním spádem otopné vody: - 70/55 C - okruh vytápění otopnými tělesy - byty - 70/55 C - okruh vytápění otopnými tělesy komerce - 45/35 C - okruh podlahového vytápění části wellnes - 70/50 C - VZT zařízení Regulace otopné vody pro vytápění otopnými tělesy je součástí strojního zařízení vytápění v předávací stanici. Regulace otopné vody podlahového vytápění je součástí strojního zařízení podlahového vytápění - v prostoru umístění rozdělovače a sběrače podlahového vytápění. Otopná voda pro VZT zařízení bude neregulovaná, regulace VZT

11 zařízení pomocí regulačního uzlu u VZT zařízení - pro regulaci VZT jednotek budou VZT jednotky osazeny regulačním uzlem (směšovací armatura) s oběhovým čerpadlem, regulace VZT jednotek komerčních prostor není součástí PD vytápění - bude řešeno nájemcem komerčního prostoru). Součástí PD jsou regulační uzly pouze u VZT jednotek nájemní jednotky wellness (VZT jednotky součástí PD specializace VZT) VZT jednotky, které jsou vybaveny regulačním uzlem, budou také osazeny měřičem tepla (součást dodávky specializace MaR). Armatury otopné soustavy budou použity běžné závitové a přírubové pro min. přetlak PN 10. Vypouštění otopné soustavy je ruční pomocí vypouštěcích kohoutů osazených v nejnižším místě. V jednotlivých okruzích vytápění jsou navrženy regulační armatury pro zaregulování průtoku. Oběh vody v okruhu otopné vody budou zajišťovat oběhová čerpadla s elektronickým řízením otáček. Oběhová čerpadla jsou součástí strojního zařízení vytápění - nejsou součástí PD vytápění, kromě čerpadla okruhu podlahového vytápění. Současně jsou oběhová čerpadla navržena u VZT jednotek (wellness), jako součást regulačního uzlu VZT jednotky - viz výkresová část. Rozvody potrubí jsou navrženy: - z ocelových závitových trubek bezešvých dle ČSN z ocelových hladkých trubek bezešvých dle ČSN z plastového potrubí jakost materiálu ocelového potrubí: a Ocelové potrubí je vyvedeno z místnosti předávací stanice do jednotlivých šachet a stoupací potrubí. Potrubí vedené do 1. NP (komerční prostory) bude z šachty vyvedeno pod stropem a osazeno uzávěrem. Vlastní rozvody potrubí si zajistí pronajímatel komerčního prostoru. V jednotlivých podlažích kde jsou byty, je stoupací ocelové potrubí vyvedeno odbočkou ze stoupacího potrubí do patrového rozdělovače a sběrače otopné vody, na který je napojeno potrubí pro vytápění jednotlivých bytů - co byt to samostatný vývod potrubního rozvodu z patrového rozdělovače a sběrače. Výstupní potrubí do bytu (přívod otopné vody) bude osazeno ruční uzavírací armaturou a kombinovaným automatickým vyvažovacím ventilem Danfoss AB-PM, který zajišťuje tři funkce: regulační ventil s lineární charakteristikou, regulátor diferenčního tlaku a omezovač průtoku. Armatura je osazena el. pohonem, který bude napojena na prostorový termostat, který ji bude ovládat - otevírat / uzavírat - ovládání průtoku otopné vody do otopných těles v bytě. Vratné potrubí z bytu bude osazeno měřičem tepla. Požadovaný průtok bude zajištěn pomocí kombinovaného automatického vyvažovacího ventilu. Přívodní a vratné společné potrubí vedené do patrového rozdělovače a sběrače bude osazeno uzavíracími armaturami a v přívodním potrubí filtrem. Přípojky patrových rozdělovačů a sběračů budou na vertikální potrubí napojeny pomocí tlakových hadic. Z patrového rozdělovače a sběrače je do otopných těles jednotlivých bytů vedeno plastové potrubí, které je vedeno v podlaze. Potrubí vedené v podlaze bude izolováno. Jako plastové potrubí je navrženo Uponor eval PE-Xa, 6 bar pro otopná tělesa (alternativně 10 bar). Ocelové potrubí je vedeno: - volně pod stropem v 1. PP - v šachtě mezi jednotlivými podlažími Potrubí bude tepelně izolováno. Potrubí bude osazeno návarky a odběry

12 pro tlakoměry, tlaková čidla apod. Spojování potrubí bude závitovými spoji nebo svařováním (vše dle ČSN), konce potrubí budou před svařováním upraveny, zabroušeny a bude dbáno na dodržení předepsaných odchylek přiložení obou konců potrubí, je nepřípustné ponechání okují od dělení potrubí ve svaru. Veškeré napojení, odbočky a rozbočky budou zhotoveny z kolen nebo opatřeny náběhem. Pro změnu směru budou použity kolena a oblouky s poloměrem ohybu R=1,5 D. Potrubí bude vodivě propojeno v souladu s technickými normami. Dilatace potrubí je přirozeně vytvořenými kompenzátory tvaru U, L, Z. Spád potrubí min. 0 až 3 promile. Dilatace potrubí vedené v šachtě (byty) bude zajištěna vytvořenými kompenzátory tvaru U. Větve odbočující ze stoupačky v jednotlivých podlažích jsou opatřeny uzavíracími armaturami. Tyto armatury umístěné v šachtě budou přístupné pomocí přístupových prostorů. Do předem určených míst budou rovněž stažena odvzdušnění a vypouštění soustavy tak, aby bylo možné provádět provozní údržbu soustavy bez narušení chodu objektu. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude vodivě propojeno v souladu s technickými normami. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude před montáží pečlivě vyčištěno a po montáži propláchnuto vodou. Prostupy potrubí stěnami a stropy budou opatřeny prostupovými manžetami. Potrubí je na nejnižších místech opatřeno vypouštěním, na nejvyšších místech odvzdušněním. Izolované potrubí je opatřeno základním nátěrem, neizolované potrubí je opatřeno ovým nátěrem. Potrubní rozvody budou po montáži označeny barevnými pruhy pro rozlišení protékajícího média a dále šipkami podle směru proudění. Dále budou potrubí označena číselně pro rozlišení jednotlivých větví. Uzavírací a regulační armatury v potrubí budou označena popisem určujícím příslušnost k větvi nebo uživateli. Maximální vzdálenosti uložení izolovaného ocelového potrubí: DN 15 1,3 m DN 20 1,6 m DN 25 1,9 m DN 32 2,2 m DN 40 2,5 m Ø 57x2,9 2,7 m Ø 76x3,2 3,4 m Ø 89x3,6 3,8 m Ø 108x4,0 4,3 m Ø 133x4,5 5,1 m Ø 159x4,5 6,0 m Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Při průchodu potrubním rozvodem stavební konstrukcí mezi jednotlivými požárními úseky bude potrubní rozvod osazen požárními ucpávkami ve kvalitě max. EI60. Na ucpávky je nutné použít hmoty stupně hořlavosti maximálně C1. Do světlosti 50 mm ucpávky protipožárním tmelem Nad světlost DN 50 mm protipožární manžety. Otopnou plochu tvoří: - otopné výměníky - otopné registry Licon OR, typ OR-J1 (výška x hloubka 50x50 mm); OR- J2 (výška x hloubka 50x120 mm); OR D2 (výška x hloubka 110x120 mm). Registry jsou umístěny volně nad podlahou pod okny. Zakrytí registrů je řešeno ve stavební části. Zakrytí bude provedeno tak, aby výkon registru zůstal zachován při požadovaných

13 parametrech otopné vody a vnitřní teplotě 20 C - podlahové konvektory bez ventilátoru Licon. Navržené podlahové konvektory jsou hloubky 90 mm a šířky 340 a 420 mm. Podlahový konvektor bude zapuštěn v podlaze. Navržené podlahové konvektory jsou navrženy v stupni výbavy Varianta Economic. Součástí dodávky výbavy Varianta Economic je černě lakovaná pozinkovaná ocelová vana, nelakovaný výměník tepla s nízkým obsahem, odvzdušňovacím ventilem a s tvarovanými lamelami pro vyšší výkon, eloxový AL rám, profil U, v barvě přírodního hliníku, fixační kotvy pro upevnění kanálu k podlaze, pár nerezových pružných hadic, krycí deska sololit, chránící výměník před prachem a nečistotami na staveništi, stavěcí šrouby s nivelací cca 25 mm pro vyrovnání nerovností podlahy. Kromě stupně výbavy Varianta Economic je možno použít stupně výbavy Varianta Exlusive, Varianta Inox a a Varianta InPool. Podlahový konvektory budou osazeny pochůzí mřížkou v základním - standardním provedení: rámeček U, profil stříbrný. Kromě Al mřížky je možno použít dřevěné mřížky, nebo mřížky v provedení nerez. - otopné žebříky KORALUX CLASSIC umístěné v koupelnách. Součástí dodávky otopného tělesa je zaslepovací a odvzdušňovací zátka, souprava upevňovacích prvků pro upevnění na stěnu. Středové připojeníotopný žebřík může být vybaven el. adaptérem pro napojení na el. proud (provoz mimo otopné období) - není součástí PD. - ocelovými deskovými otopnými tělesy RADIK typ VENTIL KOMPAKT, která jsou umístěna převážně pod okenními parapety. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. - ocelovými deskovými otopnými tělesy RADIK typ KLASIK. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. - podlahové vytápění systém Uponor Otopná tělesa jsou opatřena: - radiátorovými ventily s nastavitelnou předregulací Danfoss RA-N, s připojením DN 15 v rohovém, nebo přímém provedení - otopné registry, podlahové konvektory, desková otopná tělesa klasik a otopné žebříky. Připojovací šroubení otopných těles na potrubní rozvody je navrženo pomocí šroubení Danfoss RLV, s připojením DN 15 v rohovém, nebo přímém provedení. Připojovací šroubení umožňuje uzavření, zaregulování, plnění a vypouštění. - radiátorovými ventily s nastavitelnou předregulací - otopná tělesa RADIK typ VENTIL KOMPAKT - ventil součást dodávky otopného tělesa. Připojovací šroubení otopných těles typu VENTIL KOMPAKT na potrubní rozvody je navrženo pomocí rohového šroubení Heimeier Vekolux, s připojením DN15 vnitřní závit - dvoutrubkový rozvod. Připojovací šroubení umožňuje uzavření, plnění a vypouštění. Ventily jsou navrženy: - s termostatickými hlavicemi umístěnými přímo na otopných tělesech - s termostatickými hlavicemi umístěnými na zdi a propojenými s hlavicemi ventilu kapilárou délky 5 m (podlahový konvektor, otopný registr, otopná tělesa myčka) Pro okruh podlahového vytápění je navrženo podlahové vytápění se zabetonovanými trubkami UPONOR, s kyslíkovou bariérou, systém Tecto, plastová trubka Uponor PE-Xa 17, φ17x2,0. Otopné trubky budou přichyceny k podkladní vrstvě - systémové desce ND 30-2, kterou tvoří tepelná izolace běžná pro soustavu Uponor. Rozteč trubek podlahového vytápění je uvedena ve výkresové dokumentaci. Jednotlivé topné hady podlahového vytápění budou napojeny na rozdělovač a sběrač podlahového vytápění pomocí připojovacích armatur, které jsou součástí systému. Dále je navržena jemná regulace s měřením průtoku vody (součást rozdělovače a sběrače podlahového vytápění). Rozdělovač a sběrač bude zapuštěn do svislé stavební konstrukce, případně bude umístěn na svislou stavební konstrukci - dle požadavku investora. V místě přechodu trubek do

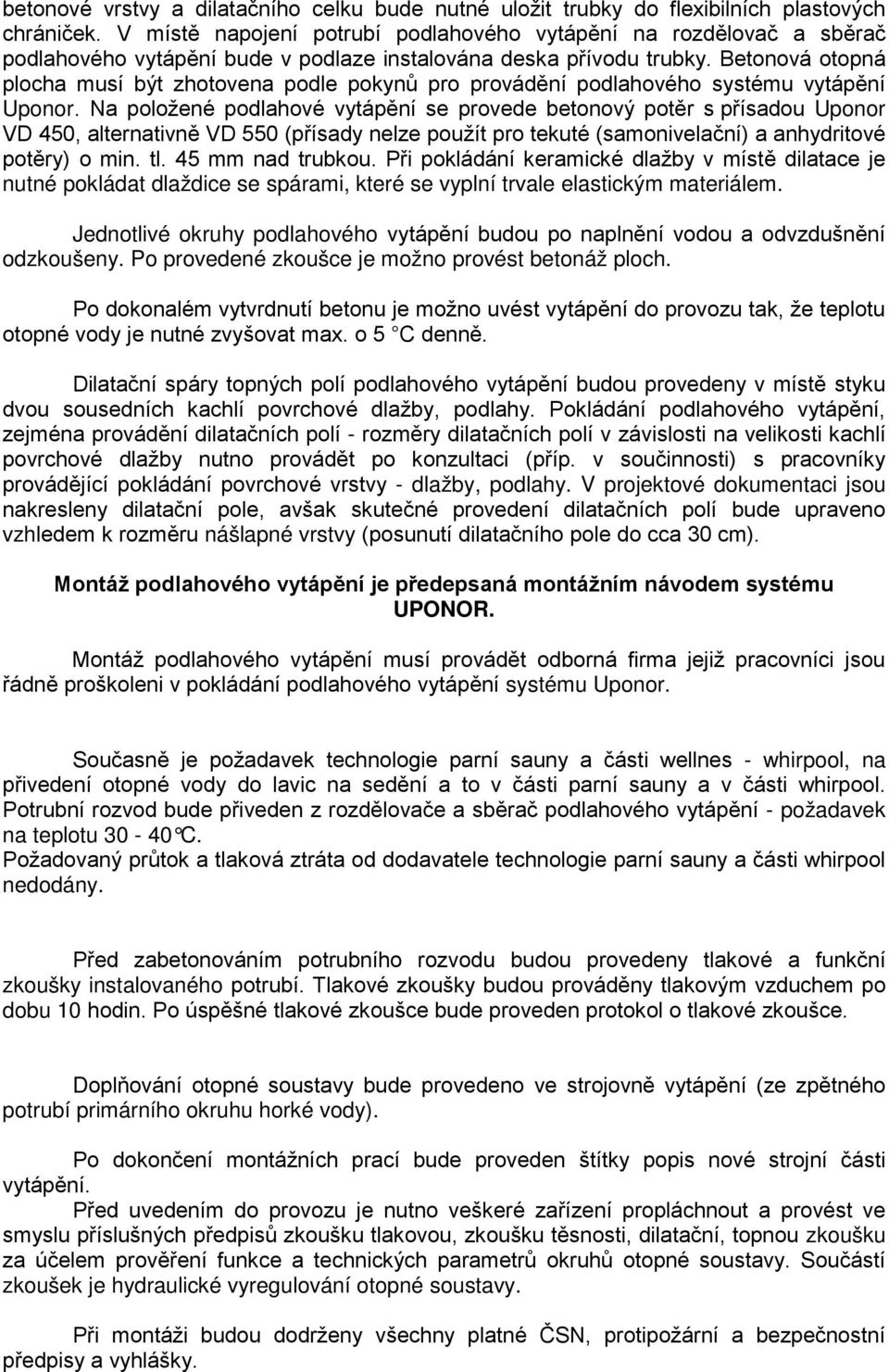

14 betonové vrstvy a dilatačního celku bude nutné uložit trubky do flexibilních plastových chrániček. V místě napojení potrubí podlahového vytápění na rozdělovač a sběrač podlahového vytápění bude v podlaze instalována deska přívodu trubky. Betonová otopná plocha musí být zhotovena podle pokynů pro provádění podlahového systému vytápění Uponor. Na položené podlahové vytápění se provede betonový potěr s přísadou Uponor VD 450, alternativně VD 550 (přísady nelze použít pro tekuté (samonivelační) a anhydritové potěry) o min. tl. 45 mm nad trubkou. Při pokládání keramické dlažby v místě dilatace je nutné pokládat dlaždice se spárami, které se vyplní trvale elastickým materiálem. Jednotlivé okruhy podlahového vytápění budou po naplnění vodou a odvzdušnění odzkoušeny. Po provedené zkoušce je možno provést betonáž ploch. Po dokonalém vytvrdnutí betonu je možno uvést vytápění do provozu tak, že teplotu otopné vody je nutné zvyšovat max. o 5 C denně. Dilatační spáry topných polí podlahového vytápění budou provedeny v místě styku dvou sousedních kachlí povrchové dlažby, podlahy. Pokládání podlahového vytápění, zejména provádění dilatačních polí - rozměry dilatačních polí v závislosti na velikosti kachlí povrchové dlažby nutno provádět po konzultaci (příp. v součinnosti) s pracovníky provádějící pokládání povrchové vrstvy - dlažby, podlahy. V projektové dokumentaci jsou nakresleny dilatační pole, avšak skutečné provedení dilatačních polí bude upraveno vzhledem k rozměru nášlapné vrstvy (posunutí dilatačního pole do cca 30 cm). Montáž podlahového vytápění je předepsaná montážním návodem systému UPONOR. Montáž podlahového vytápění musí provádět odborná firma jejiž pracovníci jsou řádně proškoleni v pokládání podlahového vytápění systému Uponor. Současně je požadavek technologie parní sauny a části wellnes - whirpool, na přivedení otopné vody do lavic na sedění a to v části parní sauny a v části whirpool. Potrubní rozvod bude přiveden z rozdělovače a sběrač podlahového vytápění - požadavek na teplotu C. Požadovaný průtok a tlaková ztráta od dodavatele technologie parní sauny a části whirpool nedodány. Před zabetonováním potrubního rozvodu budou provedeny tlakové a funkční zkoušky instalovaného potrubí. Tlakové zkoušky budou prováděny tlakovým vzduchem po dobu 10 hodin. Po úspěšné tlakové zkoušce bude proveden protokol o tlakové zkoušce. Doplňování otopné soustavy bude provedeno ve strojovně vytápění (ze zpětného potrubí primárního okruhu horké vody). Po dokončení montážních prací bude proveden štítky popis nové strojní části vytápění. Před uvedením do provozu je nutno veškeré zařízení propláchnout a provést ve smyslu příslušných předpisů zkoušku tlakovou, zkoušku těsnosti, dilatační, topnou zkoušku za účelem prověření funkce a technických parametrů okruhů otopné soustavy. Součástí zkoušek je hydraulické vyregulování otopné soustavy. Při montáži budou dodrženy všechny platné ČSN, protipožární a bezpečnostní předpisy a vyhlášky.

15 Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Montáž jednotlivých zařízení se řídí montážním návodem jednotlivých výrobců zařízení. Technické údaje, tepelná bilance vytápění byty E1 vytápění byty E2 vytápění komerce - wellness 1.NP + mezipatro vytápění komerce - 1.NP VZT zařízení wellness VZT zařízení komerce celkem 94,4 kw 88,7 kw 31,1 kw 14,3 kw 59,0 kw 26,0 kw 313,5 kw výpočtová potřeba tepla: - max. hodinová: 313,5 kwh - roční: 474,8 MWh/rok t.j ,28 GJ Objekt F12 Jako zdroj tepla pro vytápění, přípravu TV a pro zajištění potřeby tepla pro VZT zařízení bude předávací stanice horká voda - voda. Otopná voda je rozdělena do okruhů vytápění: - byty 1. pásmo - byty 2. pásmo - komerční prostory 1.NP - VZT zařízení (komerční prostory) - VZT zařízení komerční plochy velikosti cca m2 Vzhledem k počtu podlaží objektu F1 je vlastní vytápění objektu bytové části rozděleno do dvou tlakových pásem. 1. pásmo vytápění je 1. NP až 10. NP. 2. pásmo je 11. NP až 15. NP. - potřeba tepla 1. pásmo byty F1 100,3 kw - potřeba tepla 2. pásmo byty F1 59,3 kw - potřeba tepla byty F2 70,5 kw - potřeba tepla komerce (v 1.NP) 17,3 kw - potřeba tepla VZT zařízení (komerční prostory) 24,0 kw - potřeba tepla VZT zařízení komerční plochy velikosti cca m2 94,0 kw Jištění teplovodní otopné soustavy je řešeno na strojním zařízení vytápění (součást strojního zařízení předávacích stanic) Otopná soustava je teplovodní, dvoutrubková, s nuceným oběhem vody, s teplotním spádem otopné vody: - 70/55 C - okruh vytápění otopnými tělesy - byty 1. pásmo, 2. pásmo - 70/55 C - okruh vytápění otopnými tělesy komerce - 70/50 C - VZT zařízení

16 Regulace otopné vody pro vytápění je součástí strojního zařízení vytápění v předávací stanici. Otopná voda pro VZT zařízení bude neregulovaná, regulace VZT zařízení pomocí regulačního uzlu u VZT zařízení - pro regulaci VZT jednotek budou VZT jednotky osazeny regulačním uzlem (směšovací armatura) s oběhovým čerpadlem, regulace (není součástí PD vytápění - bude řešeno nájemcem komerčního prostoru). Součástí PD je pouze regulační uzel u VZT jednotky komerční plochy velikosti cca m2 (součást PD specializace VZT). Měření spotřeby tepla VZT jednotky vybavené regulačním uzlem je ve strojovně předávací stanice, okruh nájemní jednotky o ploše velikosti cca m2. Armatury otopné soustavy budou použity běžné závitové a přírubové pro min. přetlak PN 10. Vypouštění otopné soustavy je ruční pomocí vypouštěcích kohoutů osazených v nejnižším místě. V jednotlivých okruzích vytápění jsou navrženy regulační armatury pro zaregulování průtoku. Oběh vody v okruhu otopné vody budou zajišťovat oběhová čerpadla s elektronickým řízením otáček. Oběhová čerpadla jsou součástí strojního zařízení vytápění - nejsou součástí PD vytápění. Oběhové čerpadlo navrženo pouze u VZT jednotky nájemní jednotky o ploše velikosti cca m2, jako součást regulačního uzlu VZT jednotky - viz výkresová část. Rozvody potrubí jsou navrženy: - z ocelových závitových trubek bezešvých dle ČSN z ocelových hladkých trubek bezešvých dle ČSN z plastového potrubí jakost materiálu ocelového potrubí: a Ocelové potrubí je vyvedeno z místnosti předávací stanice do jednotlivých šachet a stoupací potrubí. Potrubí vedené do 1. NP (komerční prostory) bude z šachty vyvedeno pod stropem a osazeno uzávěrem. Vlastní rozvody potrubí si zajistí pronajímatel komerčního prostoru. V jednotlivých podlažích, kde jsou byty je stoupací ocelové potrubí vyvedeno odbočkou ze stoupacího potrubí do patrového rozdělovače a sběrače otopné vody, na který je napojeno potrubí pro vytápění jednotlivých bytů - co byt to samostatný vývod potrubního rozvodu z patrového rozdělovače a sběrače. Výstupní potrubí do bytu (přívod otopné vody) bude osazeno ruční uzavírací armaturou a kombinovaným automatickým vyvažovacím ventilem Danfoss AB-PM, který zajišťuje tři funkce: regulační ventil s lineární charakteristikou, regulátor diferenčního tlaku a omezovač průtoku. Armatura je osazena el. pohonem, který bude napojena na prostorový termostat, který ji bude ovládat - otevírat / uzavírat - ovládání průtoku otopné vody do otopných těles v bytě. Vratné potrubí z bytu bude osazeno měřičem tepla. Požadovaný průtok bude zajištěn pomocí kombinovaného automatického vyvažovacího ventilu. Přívodní a vratné společné potrubí vedené do patrového rozdělovače a sběrače bude osazeno uzavíracími armaturami a v přívodním potrubí filtrem. Přípojky patrových rozdělovačů a sběračů budou na vertikální potrubí napojeny pomocí tlakových hadic. Z patrového rozdělovače a sběrače je do otopných těles jednotlivých bytů vedeno plastové potrubí, které je vedeno v podlaze. Potrubí vedené v podlaze bude izolováno. Jako plastové potrubí je navrženo Uponor eval PE-Xa, 6 bar pro otopná tělesa (alternativně 10 bar). Ocelové potrubí je vedeno: - volně pod stropem v 1. PP

17 - v šachtě mezi jednotlivými podlažími Potrubí bude tepelně izolováno. Potrubí bude osazeno návarky a odběry pro tlakoměry. tlaková čidla apod. Spojování potrubí bude závitovými spoji nebo svařováním (vše dle ČSN), konce potrubí budou před svařováním upraveny, zabroušeny a bude dbáno na dodržení předepsaných odchylek přiložení obou konců potrubí, je nepřípustné ponechání okují od dělení potrubí ve svaru. Veškeré napojení, odbočky a rozbočky budou zhotoveny z kolen nebo opatřeny náběhem. Pro změnu směru budou použity kolena a oblouky s poloměrem ohybu R=1,5 D. Potrubí bude vodivě propojeno v souladu s technickými normami. Dilatace potrubí je přirozeně vytvořenými kompenzátory tvaru U, L, Z. Spád potrubí min. 0 až 3 promile. Dilatace potrubí vedené v šachtě (byty) bude zajištěna vytvořenými kompenzátory tvaru U. Větve odbočující ze stoupačky v jednotlivých podlažích jsou opatřeny uzavíracími armaturami. Tyto armatury umístěné v šachtě budou přístupné pomocí přístupových prostorů. Do předem určených míst budou rovněž stažena odvzdušnění a vypouštění soustavy tak, aby bylo možné provádět provozní údržbu soustavy bez narušení chodu objektu. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude vodivě propojeno v souladu s technickými normami. Zámečnické konstrukce pro uložení potrubí, objímky a závěsy jsou v dodávce potrubí. Potrubí bude před montáží pečlivě vyčištěno a po montáži propláchnuto vodou. Prostupy potrubí stěnami a stropy budou opatřeny prostupovými manžetami. Potrubí je na nejnižších místech opatřeno vypouštěním, na nejvyšších místech odvzdušněním. Izolované potrubí je opatřeno základním nátěrem, neizolované potrubí je opatřeno ovým nátěrem. Potrubní rozvody budou po montáži označeny barevnými pruhy pro rozlišení protékajícího média a dále šipkami podle směru proudění. Dále budou potrubí označena číselně pro rozlišení jednotlivých větví. Uzavírací a regulační armatury v potrubí budou označena popisem určujícím příslušnost k větvi nebo uživateli. Maximální vzdálenosti uložení izolovaného ocelového potrubí: DN 15 1,3 m DN 20 1,6 m DN 25 1,9 m DN 32 2,2 m DN 40 2,5 m Ø 57x2,9 2,7 m Ø 76x3,2 3,4 m Ø 89x3,6 3,8 m Ø 108x4,0 4,3 m Ø 133x4,5 5,1 m Ø 159x4,5 6,0 m Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Při průchodu potrubním rozvodem stavební konstrukcí mezi jednotlivými požárními úseky bude potrubní rozvod osazen požárními ucpávkami ve kvalitě max. EI60. Na ucpávky je nutné použít hmoty stupně hořlavosti maximálně C1. Do světlosti 50 mm ucpávky protipožárním tmelem Nad světlost DN 50 mm protipožární manžety. Otopnou plochu tvoří: - otopné výměníky - otopné registry Licon OR, typ OR-J1 (výška x hloubka 50x50 mm); OR- J2 (výška x hloubka 50x120 mm); OR D2 (výška x hloubka 110x120 mm). Registry jsou

18 umístěny volně nad podlahou pod okny. Zakrytí registrů je řešeno ve stavební části. Zakrytí bude provedeno tak, aby výkon registru zůstal zachován při požadovaných parametrech otopné vody a vnitřní teplotě 20 C - podlahové konvektory bez ventilátoru Licon. Navržené podlahové konvektory jsou hloubky 90 mm a šířky 340 a 420 mm. Podlahový konvektor bude zapuštěn v podlaze. Navržené podlahové konvektory jsou navrženy v stupni výbavy Varianta Economic. Součástí dodávky výbavy Varianta Economic je černě lakovaná pozinkovaná ocelová vana, nelakovaný výměník tepla s nízkým obsahem, odvzdušňovacím ventilem a s tvarovanými lamelami pro vyšší výkon, eloxový AL rám, profil U, v barvě přírodního hliníku, fixační kotvy pro upevnění kanálu k podlaze, pár nerezových pružných hadic, krycí deska sololit, chránící výměník před prachem a nečistotami na staveništi, stavěcí šrouby s nivelací cca 25 mm pro vyrovnání nerovností podlahy. Kromě stupně výbavy Varianta Economic je možno použít stupně výbavy Varianta Exlusive, Varianta Inox a a Varianta InPool. Podlahový konvektory budou osazeny pochůzí mřížkou v základním - standardním provedení: rámeček U, profil stříbrný. Kromě Al mřížky je možno použít dřevěné mřížky, nebo mřížky v provedení nerez. - otopné žebříky KORALUX CLASSIC umístěné v koupelnách. Součástí dodávky otopného tělesa je zaslepovací a odvzdušňovací zátka, souprava upevňovacích prvků pro upevnění na stěnu. Středové připojeníotopný žebřík může být vybaven el. adaptérem pro napojení na el. proud (provoz mimo otopné období) - není součástí PD. - ocelovými deskovými otopnými tělesy RADIK typ VENTIL KOMPAKT, která jsou umístěna převážně pod okenními parapety. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. - ocelovými deskovými otopnými tělesy RADIK typ KLASIK. Jako příslušenství dodávky otopného tělesa je uchycení otopného tělesa, zaslepovací zátka a odvzdušňovací armatura. Výška otopných těles je 300 a 600 mm. Otopná tělesa jsou opatřena: - radiátorovými ventily s nastavitelnou předregulací Danfoss RA-N, s připojením DN 15 v rohovém, nebo přímém provedení - otopné registry, podlahové konvektory, desková otopná tělesa klasik a otopné žebříky. Připojovací šroubení otopných těles na potrubní rozvody je navrženo pomocí šroubení Danfoss RLV, s připojením DN 15 v rohovém, nebo přímém provedení. Připojovací šroubení umožňuje uzavření, zaregulování, plnění a vypouštění. - radiátorovými ventily s nastavitelnou předregulací - otopná tělesa RADIK typ VENTIL KOMPAKT - ventil součást dodávky otopného tělesa. Připojovací šroubení otopných těles typu VENTIL KOMPAKT na potrubní rozvody je navrženo pomocí rohového šroubení Heimeier Vekolux, s připojením DN15 vnitřní závit - dvoutrubkový rozvod. Připojovací šroubení umožňuje uzavření, plnění a vypouštění. Ventily jsou navrženy: - s termostatickými hlavicemi umístěnými přímo na otopných tělesech - s termostatickými hlavicemi umístěnými na zdi a propojenými s hlavicemi ventilu kapilárou délky 5 m (podlahový konvektor, otopný registr, otopná tělesa myčka) Doplňování otopné soustavy bude provedeno ve strojovně vytápění (ze zpětného potrubí primárního okruhu horké vody). Po dokončení montážních prací bude proveden štítky popis nové strojní části vytápění. Před uvedením do provozu je nutno veškeré zařízení propláchnout a provést ve smyslu příslušných předpisů zkoušku tlakovou, zkoušku těsnosti, dilatační, topnou zkoušku za účelem prověření funkce a technických parametrů okruhů otopné soustavy. Součástí

19 zkoušek je hydraulické vyregulování otopné soustavy. Při montáži budou dodrženy všechny platné ČSN, protipožární a bezpečnostní předpisy a vyhlášky. Prostupy potrubních rozvodů vedené jednotlivými požárně dělícími konstrukcemi musí být utěsněny v souladu s ČSN Montáž jednotlivých zařízení se řídí montážním návodem jednotlivých výrobců zařízení. Technické údaje, tepelná bilance vytápění byty F1, 1. pásmo vytápění byty F1, 2. pásmo vytápění byty F2 vytápění komerce VZT zařízení komerce VZT zařízení komerční plochy velikosti cca m2 celkem 100,3 kw 59,3 kw 70,5 kw 17,3 kw 24,0 kw 94,0 kw 365,4 kw výpočtová potřeba tepla: - max. hodinová: 365,4 kwh - roční: 568,0 MWh/rok t.j ,8 GJ Objekt F34 Jako zdroj tepla pro vytápění, přípravu TV a pro zajištění potřeby tepla pro VZT zařízení bude předávací stanice horká voda - voda. Otopná voda je rozdělena do okruhů vytápění: - byty objekt F3 - byty objekt F4 - komerční prostory 1.NP - potřeba tepla byty objekt F3 71,3 kw - potřeba tepla byty objekt F4 74,0 kw - potřeba tepla komerce - (1.NP) 23,9 kw - potřeba tepla VZT zařízení (komerční prostory) 20,0 kw Jištění teplovodní otopné soustavy je řešeno na strojním zařízení vytápění (součást strojního zařízení předávacích stanic) Otopná soustava je teplovodní, dvoutrubková, s nuceným oběhem vody, s teplotním spádem otopné vody: - 70/55 C - okruh vytápění otopnými tělesy - byty - 70/55 C - okruh vytápění otopnými tělesy komerce - 70/50 C - VZT zařízení Regulace otopné vody pro vytápění je součástí strojního zařízení vytápění v předávací stanici. Otopná voda pro VZT zařízení bude neregulovaná, regulace VZT zařízení pomocí regulačního uzlu u VZT zařízení - pro regulaci VZT jednotek budou VZT

20 jednotky osazeny regulačním uzlem (směšovací armatura) s oběhovým čerpadlem, regulace (není součástí PD vytápění - bude řešeno nájemcem komerčního prostoru). Armatury otopné soustavy budou použity běžné závitové a přírubové pro min. přetlak PN 10. Vypouštění otopné soustavy je ruční pomocí vypouštěcích kohoutů osazených v nejnižším místě. V jednotlivých okruzích vytápění jsou navrženy regulační armatury pro zaregulování průtoku. Oběh vody v okruhu otopné vody budou zajišťovat oběhová čerpadla s elektronickým řízením otáček. Oběhová čerpadla jsou součástí strojního zařízení vytápění - nejsou součástí PD vytápění. Rozvody potrubí jsou navrženy: - z ocelových závitových trubek bezešvých dle ČSN z ocelových hladkých trubek bezešvých dle ČSN z plastového potrubí jakost materiálu ocelového potrubí: a Ocelové potrubí je vyvedeno z místnosti předávací stanice do jednotlivých šachet a stoupací potrubí. Potrubí vedené do 1. NP (komerční prostory) bude z šachty vyvedeno pod stropem a osazeno uzávěrem. Vlastní rozvody potrubí si zajistí pronajímatel komerčního prostoru. V jednotlivých podlažích kde jsou byty je stoupací ocelové potrubí vyvedeno odbočkou ze stoupacího potrubí do patrového rozdělovače a sběrače otopné vody, na který je napojeno potrubí pro vytápění jednotlivých bytů - co byt to samostatný vývod potrubního rozvodu z patrového rozdělovače a sběrače. Výstupní potrubí do bytu (přívod otopné vody) bude osazeno ruční uzavírací armaturou a kombinovaným automatickým vyvažovacím ventilem, který zajišťuje tři funkce: regulační ventil s lineární charakteristikou, regulátor diferenčního tlaku a omezovač průtoku. Armatura je osazena el. pohonem, který bude napojena na prostorový termostat, který ji bude ovládat - otevírat / uzavírat - ovládání průtoku otopné vody do otopných těles v bytě. Vratné potrubí z bytu bude osazeno měřičem tepla. Požadovaný průtok bude prováděn pomocí kombinovaného automatického vyvažovacího ventilu. Přívodní a vratné společné potrubí vedené do patrového rozdělovače a sběrače bude osazeno uzavíracími armaturami a v přívodním potrubí filtrem. Přípojky patrových rozdělovačů a sběračů budou na vertikální potrubí napojeny pomocí tlakových hadic. Z patrového rozdělovače a sběrače je do otopných těles jednotlivých bytů vedeno plastové potrubí, které je vedeno v podlaze. Potrubí vedené v podlaze bude izolováno. Jako plastové potrubí je navrženo Uponor eval PE-Xa, 6 bar pro otopná tělesa (alternativně 10 bar). Ocelové potrubí je vedeno: - volně pod stropem v 1. PP - v šachtě mezi jednotlivými podlažími Potrubí bude tepelně izolováno. Potrubí bude osazeno návarky a odběry pro tlakoměry. tlaková čidla apod. Spojování potrubí bude závitovými spoji nebo svařováním (vše dle ČSN), konce potrubí budou před svařováním upraveny, zabroušeny a bude dbáno na dodržení předepsaných odchylek přiložení obou konců potrubí, je nepřípustné ponechání okují od dělení potrubí ve svaru. Veškeré napojení, odbočky a rozbočky budou zhotoveny z kolen nebo opatřeny náběhem. Pro změnu směru budou použity kolena a oblouky s poloměrem ohybu R=1,5 D. Potrubí bude vodivě propojeno v souladu s technickými normami.
