1 pojovací prvky na trubky, profilové spojky 623

2 Technické pokyny k trubkovému stavebnicovému systému z termoplastu Trubkový stavebnicový systém se vyznačuje zejména příjemným vzhledem a speciálním konceptem redukčních pouzder. Takový jedinečný koncept a s ním související sevření trubek s rozmanitými průměry umožňují doposud nevídanou flexibilitu. Při přestavbě existující trubkové konstrukce na jiný průměr nebo profil je nutné provést pouze výměnu pouzder. Uzavřený systém (jednodílná základní forma) Kruhová trubka Redukční pouzdro pro trubku Ø12 25 věrací prvek volitelný pro trubku Ø18 nebo Ø30 Přednosti: Na každý konstrukční typ pouze jen jeden svěrací prvek. Redukce trubek (z Ø12 30 popř. 10x10 25x25) pomocí různých pouzder pro trubky s kruhovým popř. čtyřhranným profilem. Každé pouzdro je označeno příslušným údajem průměru trubky. Rýhování vnitřního průměru pouzdra zabraňuje protočení. Redukční pouzdro pro trubku 10 nebo 20 Čtyřhranná trubka Půlené prvky (základní forma ve dvou částech) věrací prvky se běžně dodávají se šroubem IN 7984 a samojistící maticí IN 985. Plastová svěrací páčka na vyžádání. věrací prvek pro trubku Ø30 a 30 (na horní straně uzavřený a na dolní straně půlený) Redukční pouzdro pro uzavřené prvky, volitelné pro trubku Ø20 25 nebo 20 Redukční pouzdro pro půlené prvky, volitelné pro trubku Ø20 30 nebo 20,

3 K0472 Trubkové spojky křížové plast P K R K0492 Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K P KIPP Trubkové spojky křížové, plast Objednací číslo K P R K M6x18 K ,5 77 M8x25 Základní velikost pro kulaté trubky je Ø18 mm resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtverhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 Příklad využití spojení trubek 625

4 K0472 Trubkové spojky křížové hliník liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. P ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. K R K E Q G věrací páka pro upevnění. - Trubky s kruhovým a čtvercovým profilem K0493 T KIPP Trubkové spojky křížové, hliník Objednací číslo E G K P Q R T 626 K ,1 12, ,5 25, , M6x20 M6x20 K ,1 14, ,5 25, , M6x20 M6x18 K ,1 15, ,5 25, , M6x20 M6x18 K ,1 16, ,5 25, , M6x20 M6x18 K ,1 18, ,5 25, , M6x20 M6x18 K ,1 14, M8x25 M6x18 K ,1 20, M8x25 M8x25 K ,1 14, M8x25 M6x18 K ,1 25, M8x25 M8x25 K ,1 14, M8x25 M6x18 K ,1 30, M8x25 M8x25 K ,2 20, , M10x30 M8x25 K ,2 30, M10x30 M10x30 K ,17 40, M10x30 M10x30 K ,2 30, M10x35 M10x35 K ,2 50, M10x35 M10x35

5 K0472 Trubkové spojky křížové hliník G K E R M R liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. K KIPP Trubkové spojky křížové, hliník Objednací číslo E G K M R K ,2 30, M8x45 K ,2 40, M8x60 věrací páka pro upevnění a jiné průměry. - Trubky s kruhovým a čtvercovým profilem K0493 Pro poznámky 627

6 K0472 Trubkové spojky křížové nerezová ocel E P E P T R R Q Q Nerezová ocel, jemný odlitek Šroub s válcovou hlavou IO 4762 a šestihranná matice IO 4032, nerezová ocel. Od Ø 30 mm šroub se šestihrannou hlavou IO 4017, nerezová ocel. Elektrolyticky leštěno. K Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením. věrací páka pro upevnění. - Trubky s kruhovým a čtvercovým profilem K0493 T KIPP Trubkové spojky křížové nerezová ocel Objednací číslo Provedení E P Q R T 628 K ,1 12, ,5 25, M6x18 M6x18 K ,1 14, ,5 25, M6x18 M6x18 K ,1 16, ,5 25, M6x18 M6x18 K ,1 18, ,5 25, M6x18 M6x18 K ,1 20, ,5 25, M6x18 M6x18 K ,1 30, ,4 32, ,5 M8x30 M8x30 K ,17 40, ,4 40, ,5 M10x35 M10x35

7 K0473 Trubkové spojky křížové plast M8x Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli ,5 K0491 Černá. Válcový šroub, šestihranná matice pozinkované. K Pomocí trubkové spojky křížové lze sevřít čtyřhranné trubky o straně 30 mm. Je-li třeba sevřít trubky menší nebo změnit trubku se čtvercovým profilem na profil kruhový, je to možné provést pomocí redukčních pouzder K0491. KIPP Trubkové spojky křížové, plast Objednací číslo K Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 K0473 Trubkové spojky křížové hliník G K R M liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. E R K KIPP Trubkové spojky křížové, hliník věrací páka pro upevnění a jiné rozměry trubek čtvercového profilu. - Trubky s kruhovým a čtvercovým profilem K0493 Objednací číslo E G K M R K ,2 30, M8x45 K ,3 40, M8x60 629

8 K0474 Trubkové spojky křížové plast K M8x20 22, M8x16 K0492 Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K KIPP Trubkové spojky křížové, plast Objednací číslo K Pomocí trubkové spojky křížové lze sevřít čtyřhranné a kruhové trubky o straně 30 mm. Je-li třeba sevřít trubky menší nebo změnit trubku s kruhovým profilem na profil čtyřhranný, je to možné provést pomocí redukčních pouzder K0491 nebo K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K0491 a K Trubky s kruhovým a čtvercovým profilem K0493 K0474 Trubkové spojky křížové hliník T P R K G liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. E Q K věrací páka pro upevnění a jiné průměry. KIPP Trubkové spojky křížové, hliník - Trubky s kruhovým a čtvercovým profilem K0493 Objednací číslo E G K P Q R T 630 K ,2 30, , M8x35 M8x35 K ,3 40, M8x45 M10x50

9 K0475 Trubkové spojky tvaru T plast Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. P M K0492 K F E P Černá. Válcový šroub, šestihranná matice pozinkované. K Základní velikost pro kulaté trubky je Ø18 mm resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtverhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. R G - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky tvaru T, plast Objednací číslo E F G K M P R K , ,5 55,5 64, ,5 M6x18 K , , , ,5 75,5 M8x25 631

10 K0475 Trubkové spojky tvaru T hliník liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. M P K F E P ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. K věrací páka pro upevnění a jiné průměry. - Trubky s kruhovým a čtvercovým profilem K0493 R G KIPP Trubkové spojky tvaru T, hliník Objednací číslo E F G K M P R 632 K ,1 12, , , M6x20 K ,1 14, , , M6x20 K ,1 15, , , M6x20 K ,1 16, , , M6x20 K ,1 18, , , M6x20 K ,1 20, , ,5 M8x25 K ,1 25, , ,5 M8x25 K ,1 30, , ,5 M8x25 K ,2 40, M10x30 K ,22 50, M10x35

11 K0475 Trubkové spojky tvaru T nerezová ocel M M F E P P F K P E P Nerezová ocel, jemný odlitek Šroub s válcovou hlavou IO 4762 a šestihranná matice IO 4032, nerezová ocel. Od Ø 30 mm šroub se šestihrannou hlavou IO 4017, nerezová ocel. Elektrolyticky leštěno. K R G Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením. věrací páka pro upevnění. - Trubky s kruhovým a čtvercovým profilem K0493 K R KIPP Trubkové spojky tvaru T nerezová ocel Objednací číslo Provedení E F G K M P R K ,1 12,1 30, ,5 65, ,5 M6x18 K ,1 14,1 30, ,5 65, ,5 M6x18 K ,1 16,1 30, ,5 65, ,5 M6x18 K ,1 18,1 30, ,5 65, ,5 M6x18 K ,1 20,1 30, ,5 65, ,5 M6x18 K ,1 30, , M8x30 K ,17 40, , , , ,5 M10x35 633

12 K0476 Trubkové spojky tvaru T plast 116 K Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované K M8x25 Pomocí trubkové spojky tvaru T lze sevřít čtyřhranné trubky o straně 30 mm. Je-li třeba sevřít trubky menší nebo změnit trubku se čtvercovým profilem na profil kruhový, je to možné provést pomocí redukčních pouzder K0491. Umělohmotná svěrací páka pro upevnění Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K KIPP Trubkové spojky tvaru T, plast Objednací číslo 634 K

13 K0476 Trubkové spojky tvaru T hliník liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. M T Q U R E K věrací páka pro upevnění a jiné rozměry trubek čtvercového profilu. - Trubky s kruhovým a čtvercovým profilem K0493 G KIPP Trubkové spojky tvaru T, hliník Objednací číslo E G M Q R T U K ,3 30, ,5 46 M8x K ,4 40, M8x

14 K0476 Trubkové spojky úhlové hliník liníková litina. věrací šroub s maticí, ocel. N K E P ladce vyleštěno. věrací šroub s maticí, pozinkováno. M R T K věrací páka pro upevnění a jiné průměry. M R G - Trubky s kruhovým a čtvercovým profilem K0493 G KIPP Trubkové spojky úhlové, hliník Objednací číslo E G K M N P R T 636 K ,1 30, M8x35 M8x15 K ,2 40, M10x30 M8x10 K ,2 50,2 50, M10x35 M10x12

15 K0477 Trubkové spojky patní plast E Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. N R K G K Základní velikost pro kulaté trubky je Ø18 mm resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtverhranné trubky lze provést pomocí redukčních pouzder K0492. P Umělohmotná svěrací páka pro upevnění. K Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky patní, plast Objednací číslo E G K N P R K ,3 26, ,5 M6x18 K ,5 41, , ,5 39 M8x25 637

16 K0477 Trubkové spojky patní hliník E N R liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. M ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. K věrací páka pro upevnění a jiné průměry. G O O K U K U P - Trubky s kruhovým a čtvercovým profilem K KIPP Trubkové spojky patní, hliník Objednací číslo ěrová E G K M N O P R U šablona 638 K ,1 5,5 29, , M6x20 30 K ,1 5,5 29, , M6x20 30 K ,1 5,5 29, , M6x20 30 K ,1 5,5 29, , M6x20 30 K ,1 5,5 29, , M6x20 30 K ,1 6,5 42, M8x25 45 K ,1 6,5 42, M8x25 45 K ,1 6,5 42, M8x25 45 K ,17 8, M10x30 64 K ,22 10, ,5 M10x35 80

17 K0477 Trubková spojka, patka nerezová ocel E N M R Nerezová ocel, jemný odlitek Šroub s válcovou hlavou IO 4762 a šestihranná matice IO 4032, nerezová ocel. Od Ø 30 mm šroub se šestihrannou hlavou IO 4017, nerezová ocel. Elektrolyticky leštěno. G G K N U K E P R P K Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením. věrací páka pro upevnění. - Trubky s kruhovým a čtvercovým profilem K0493 M KIPP Trubková spojka, patka, nerezová ocel Objednací číslo Provedení E G K M N P R U K ,1 5, M6x18 40 K ,1 5, M6x18 40 K ,1 5, M6x18 40 K ,1 5, M6x18 40 K ,1 5, M6x18 40 K , , M8x30 - K , ,7 49, ,7 M10x35-639

18 K0478 Trubkové spojky patní plast M8x ,5 54 Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. 6, K0491 Černá. Válcový šroub, šestihranná matice pozinkované. K KIPP Trubkové spojky patní, plast Objednací číslo K K0478 Trubkové spojky patní hliník E Pomocí trubkové spojky patní lze sevřít čtyřhranné trubky o straně 30 mm. Je-li třeba sevřít trubky menší nebo změnit trubku se čtvercovým profilem na profil kruhový, je to možné provést pomocí redukčních pouzder K0491. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 M P N K Q R liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. F K G KIPP Trubkové spojky patní, hliník věrací páka pro upevnění a jiné rozměry trubek čtvercového profilu. - Trubky s kruhovým a čtvercovým profilem K0493 Objednací číslo E F G K M N P Q R 640 K ,3 6, , M8x45 K ,4 8, M8x60

19 K0479 Trubkové spojky přírubové plast P K0492 E Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K K F M G N Základní velikost pro kulaté trubky je Ø18 mm resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtverhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky přírubové, plast Objednací číslo E F G K M N P K , , , M6x18 K , ,5 62, ,5 M8x25 641

20 K0479 Trubkové spojky přírubové hliník P E F M U G K liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. N U ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. K * Oválná díra. věrací páka pro upevnění a jiné průměry. - Trubky s kruhovým a čtvercovým profilem K U R O 2 3 KIPP Trubkové spojky přírubové, hliník Objednací číslo ěrová E F G K M N O P R U šablona 642 K ,1 5,5* (2x) , M6x20 40 K ,1 5,5 (2x) , M6x20 40 K ,1 5,5 (2x) , M6x20 40 K ,1 5,5* (2x) , M6x20 40 K ,1 5,5 (2x) , M6x20 40 K ,1 6,5* (2x) M8x25 60 K ,1 6,5* (2x) M8x25 60 K ,1 6,5* (2x) M8x25 60 K ,17 8,5* (4x) M10x30 82 K ,17 10,5* (4x) M10x35 100

21 K0479 Trubkové spojky přírubové hliník K R liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. G N E K věrací páka pro upevnění a jiné průměry. - Trubky s kruhovým a čtvercovým profilem K0493 M KIPP Trubkové spojky přírubové, hliník Objednací číslo E G K M N R K ,2 6, , M8x50 K ,2 6, , M8x50 K ,2 6, , M8x50 K ,2 8, M8x70 643

22 K0479 Trubkové spojky přírubové nerezová ocel P E N M U K F Nerezová ocel, jemný odlitek Šroub s válcovou hlavou IO 4762 a šestihranná matice IO 4032, nerezová ocel. Od Ø 30 mm šroub se šestihrannou hlavou IO 4017, nerezová ocel. Elektrolyticky leštěno. K P N E O G Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením. věrací páka pro upevnění. - Trubky s kruhovým a čtvercovým profilem K0493 K M G KIPP Trubkové spojky přírubové, nerezová ocel Objednací číslo Provedení E F G K M N O P U 644 K ,1 5, , , M6x18 40 K ,1 5, , , M6x18 40 K ,1 5, , , M6x18 40 K ,1 5, , , M6x18 40 K ,1 5, , , M6x18 40 K , ,4 32, , M8x30 - K , ,4 46, M10x35 -

23 K0480 Trubkové spojky přírubové plast ,5 54 Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli K0491 Černá. Válcový šroub, šestihranná matice pozinkované. K M8x16 6, Pomocí trubkové spojky přírubové lze sevřít čtyřhranné trubky o straně 30 mm. Je-li třeba sevřít trubky menší nebo změnit trubku se čtvercovým profilem na profil kruhový, je to možné provést pomocí redukčních pouzder K0491. KIPP Trubkové spojky přírubové, plast Objednací číslo K Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 K0480 Trubkové spojky přírubové hliník K R N liníková litina. věrací šroub s maticí, ocel. ladce vyleštěno. věrací šroub s maticí, pozinkováno. G E K M KIPP Trubkové spojky přírubové, hliník věrací páka pro upevnění a jiné rozměry trubek čtvercového profilu. - Trubky s kruhovým a čtvercovým profilem K0493 Objednací číslo E G K M N R K ,3 6, , M8x50 K ,3 6, , M8x50 K ,4 8, M8x70 645

24 K0481 Trubkové spojky přímé plast K Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. M8x25 49 K Pomocí trubkové spojky přímé lze sevřít čtyřhranné trubky o straně 30 mm. Je-li třeba sevřít trubky menší nebo změnit trubku se čtvercovým profilem na profil kruhový, je to možné provést pomocí redukčních pouzder K0491. KIPP Trubkové spojky přímé, plast Objednací číslo K Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 K0483 Trubkové spojky přímé, plast Q P Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. R Černá. Válcový šroub, šestihranná matice pozinkované. K0492 K Základní velikost pro kulaté trubky je Ø18 mm resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtverhranné trubky lze provést pomocí redukčních pouzder K0492. KIPP Trubkové spojky přímé, plast Objednací číslo P Q R Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K K M6x18 K , , ,8 M8x25

25 K0484 Trubkové spojky kloubové plast, s vnitřním ozubením T 15 ozubení Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K E M G R F K Trubkové spojky kloubové s vnitřním ozubením lze s trubkovými spojkami kloubovými s vnějším ozobením (K0485) spojit do jednoho kloubového prvku. Základní velikost pro kruhové trubky je Ø18 mm, resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtyřhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 K0492 P KIPP Trubkové spojky kloubové, plast, s vnitřním ozubením Objednací číslo E F G K M P R T K ,9 6,1 25 7,5 26,5 5, , M6x18 M6-IN 985 K ,5 8, ,5 6, ,5 52,5 M8x25 M8-IN

26 K0485 Trubkové spojky kloubové plast, s vnějším ozubením T 15 ozubení Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K E M G R F K Trubkové spojky kloubové s vnějším ozubením lze s trubkovými spojkami kloubovými s vnitřním ozubením (K0484, K0486 nebo K0487) spojit do jednoho kloubového prvku. Základní velikost pro kruhové trubky je Ø18 mm, resp. Ø30 mm. Upínání menších trubek nebo přechod z kruhových na čtyřhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 K0492 P KIPP Trubkové spojky kloubové, plast, s vnějším ozubením Objednací číslo E F G K M P R T 648 K ,9 6,1 25 7,5 26,5 5, , M6x18 M6-IN 985 K ,5 8, ,5 6, ,5 52,5 M8x25 M8-IN 985

27 K0486 Trubkové spojky kloubové plast, s vnitřním ozubením F T N Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K0492 K K 15 ozubení Trubkové spojky kloubové s vnitřním ozubením lze s trubkovými spojkami kloubovými s vnějším ozobením (K0485) spojit do jednoho kloubového prvku. Základní velikost pro kruhové trubky je Ø18 mm, resp. Ø30 mm. Upínání menších trubek nebo přechod z kulatých na čtyřhranné trubky lze provést pomocí redukčních pouzder K0492. E P G Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky kloubové, plast, s vnitřním ozubením Objednací číslo E F G K N P T K ,7 6, , ,5 5,7 21 M6x18 M6-IN 985 K ,5 8, ,5 95,5 6,5 28,5 M8x25 M8-IN

28 K0487 Trubkové spojky s kloubovou nohou plast, s vnitřním ozubením X Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. E X X P R Černá. Válcový šroub, šestihranná matice pozinkované. K M N X T 95 Trubkové spojky s kloubovou paticí s vnitřním ozubením lze spojit s trubkovými spojkami s kloubovou paticí s vnějším ozubením (K0485) do jednoho kloubového prvku. Umělohmotná svěrací páka pro upevnění. K G F 15 ozubení 2 otvory v přírubě, vystředěné při K KIPP Trubkové spojky s kloubovou nohou, plast, s vnitřním ozubením Objednací číslo E F G K M N P R T 650 K ,3 (2x) , ,5 5,5 M6-IN K ,5 (4x) 22 37,5 8, ,5 7,5 6,6 8,2 M8-IN 985 7

29 K0488 Trubkové spojky kloubové plast N K0492 P Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. E P G K M O Trubkové spojky kloubové jsou plynule nastavitelné o 180. Základní velikost pro kruhové trubky je Ø18 mm, resp. Ø30 mm. Upínání menších trubek nebo přechod z kruhových na čtyřhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. F - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky kloubové, plast Objednací číslo E F G M N O P K , , M6x18 K , , ,5 22,5 28,5 M8x25 651

30 K0488 Trubkové spojky kloubové hliník liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. G P Ø E R K M F ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. K Trubkové spojky, klouby jsou nastavitelné plynule o 180. věrací páka pro upevnění a jiné průměry. - Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky kloubové, hliník Objednací číslo E F G K M P R 652 K ,1 12, , , ,5 M6x16 K ,1 14, , , ,5 M6x16 K ,1 16, , , ,5 M6x16 K ,1 18, , , ,5 M6x16 K ,1 20, M8x35 K ,1 25, M8x35 K ,1 30, M8x35 K ,2 40, M10x50

31 K0489 Trubkové spojky kloubové plast K0492 P Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. R E Ø Ø E R K M P F Trubkové spojky kloubové jsou plynule nastavitelné o 180. Základní velikost pro kruhové trubky je Ø18 mm, resp. Ø30 mm. Upínání menších trubek nebo přechod z kruhových na čtyřhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky kloubové, plast Objednací číslo E F M P R K , M6x18 K , ,5 52,5 M8x25 653

32 K0489 Trubkové spojky kloubové hliník liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Ø Ø E R ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. M K Trubkové spojky, klouby jsou nastavitelné plynule o 180. věrací páka pro upevnění a jiné průměry. P - Trubky s kruhovým a čtvercovým profilem K0493 KIPP Trubkové spojky kloubové, hliník Objednací číslo E M P R 654 K ,1 12, , ,5 M6x16 K ,1 14, , ,5 M6x16 K ,1 16, , ,5 M6x16 K ,1 18, , ,5 M6x16 K M8x35 K ,1 25, M8x35 K ,1 30, M8x35 K ,15 40, M10x50

33 K0490 Trubkové spojky s kloubovou paticí plast E R N O K 2 otvory v přírubě, vystředěné K G F Termoplast. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Černá. Válcový šroub, šestihranná matice pozinkované. K Trubkové spojky, kloubové patice jsou nastavitelné plynule o 180. Základní velikost pro kruhové trubky je Ø18 mm, resp. Ø30 mm. Upínání menších trubek nebo přechod z kruhových na čtyřhranné trubky lze provést pomocí redukčních pouzder K0492. Umělohmotná svěrací páka pro upevnění. - Redukční pouzdra K Trubky s kruhovým a čtvercovým profilem K0493 K0492 P KIPP Trubkové spojky s kloubovou paticí, plast Objednací číslo E F G K N O P R K ,3 (2x) , M6x18 K ,5 (4x) , , ,5 7, ,5 52,5 M8x25 655

34 K0490 Trubkové spojky s kloubovou paticí, hliník E R liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. ladce vyleštěno. Válcový šroub a šestihranná matice pozinkované. M O K 2 otvory v přírubě, vystředěné pro obj.č. K K G F U K Trubkové spojky, kloubové patice jsou nastavitelné plynule o 180. N * Podélný otvor. věrací páka pro upevnění a jiné průměry. - Trubky s kruhovým a čtvercovým profilem K0493 P KIPP Trubkové spojky s kloubovou paticí, hliník Objednací číslo E F G K M N O P R U 656 K ,1 5,3* (2x) , ,5 M6x16 38 K ,1 5,3* (2x) , ,5 M6x16 38 K ,1 5,3* (2x) , ,5 M6x16 38 K ,1 5,3* (2x) , ,5 M6x16 38 K ,5 (4x) M8x35 - K ,1 6,5 (4x) M8x35 - K ,1 6,5 (4x) M8x35 - K ,2 8,5 (4x) M10x50 -

35 K0491 Redukční pouzdra čtyřhranná Termoplast. Černá. Ø KIPP Redukční pouzdra, čtyřhranná K Pomocí redukčních pouzder je možné svírat trubky menších průměrů nebo změnit čvercový profil na kruhový. Objednací číslo Provedení K kulatý Ø 20,25 30,3 45 K kulatý Ø 25,25 30,3 45 K kulatý Ø 30,25 30,3 45 K čtyřhran 20,5 30,3 45 K čtyřhran 25,5 30,3 45 K0492 Redukční pouzdra kruhová E Termoplast. Černá. Ø +0,1 Ø KIPP Redukční pouzdra, kruhová +0,1 45 K Pomocí redukčních pouzder je možné svírat trubky menších průměrů nebo změnit kruhový profil na čtvercový. Objednací číslo Provedení E K kulatý 12, ,5 11,9 2,4 30 K kulatý 14, ,5 11,9 2,4 30 K kulatý 15, ,5 11,9 2,4 30 K kulatý 16, ,5 11,9 2,4 30 K kulatý 20, ,5 18,9 3,4 45 K kulatý 25, ,5 18,9 3,4 45 K čtyřhran 10, ,5 11,9 2,4 30 K čtyřhran 20, ,5 18,9 3,

36 K0493 Trubky s kruhovým a čtyřhranným profilem Ocel liník EN W Ocel pozinkovaná. liník světle eloxovaný K X500 (je třeba uvést délku ) Tolerance se u trubek s kruhovým a čtvercovým profilem stanovují individuálně, a to v závislosti na celém systému upínaných trubek. * Plný materiál. KIPP Kulaté trubky - nerezové trubky - hliníkové trubky černě eloxované - přířez specificky pro zákazníka Objednací číslo Materiál Název 1 2 Základní těleso K X Ocel Ø12 x 1,5 12 ±0, /1000/2000 K X Ocel Ø14 x 1,5 14 ±0, /1000/2000 K X Ocel Ø15 x 1,5 15 ±0, /1000/2000 K X Ocel Ø16 x 1,5 16 ±0, /1000/2000 K X Ocel Ø18 x 1,5 18 ±0, /1000/2000 K X Ocel Ø20 x 2 20 ±0, /1000/2000 K X Ocel Ø25 x 2 25 ±0, /1000/2000 K X Ocel Ø30 x 2 30 ±0, /1000/2000 K X Ocel Ø40 x 4 40 ±0, /1000/2000 K X Ocel Ø50 x 4 50 ±0, /1000/2000 K X liník Ø20 x /1000/2000 K X liník Ø30 x 2 30 ±0, /1000/2000 K X liník Ø40 x 3 40 ±0, /1000/2000 K X liník Ø50 x 3 50 ±0, /1000/2000 KIPP Čtyřhranné trubky Objednací číslo Materiál Název 1 2 Základní těleso 658 K X Ocel 20 x 20 x 1 20 ±0, /1000/2000 K X Ocel 25 x 25 x 1,5 25 ±0, /1000/2000 K X Ocel 30 x 30 x 2 30 ±0, /1000/2000 K X Ocel 40 x 40 x 3 40 ±0, /1000/2000 K X liník 10 x 10 10* - 500/1000/2000 K X liník 20 x 20 x 1,5 20 ±0, /1000/2000 K X liník 30 x 30 x 2 30 ±0, /1000/2000 K X liník 40 x 40 x 4 40 ±0, /1000/2000

37 K0494 Zátky N N Termoplast. Černá. K Zátky se používají jako ochrana hran resp. pro uzavření konců trubek. Montáž je možné provést ručním zatlačením zátky nebo šetrným zatlučením kladívkem. KIPP Zátky Objednací číslo Provedení N odí se pro K pro kruhové trubky 18 5 Ø18 x 1,5 K pro kruhové trubky 20 5 Ø20 x 2 K pro kruhové trubky 25 5 Ø25 x 2 K pro kruhové trubky 30 5 Ø30 x 2 K pro kruhové trubky 40 5 Ø40 x 3 K pro kruhové trubky 40 5 Ø40 x 4 K pro kruhové trubky 50 5 Ø50 x 3 / Ø50 x 4 K pro čtyřhranné trubky x 20 x 1 K pro čtyřhranné trubky x 25 x 1,5 K pro čtyřhranné trubky x 30 x 2 K pro čtyřhranné trubky x 40 x 3 K pro čtyřhranné trubky x 40 x 4 659

38 Technické pokyny k lineárním jednotkám trubkového systému Použití lineárních jednotek trubkového systému je racionální, univerzální a cenově výhodné. V lineární jednotce se ideálně spojuje vysoká pevnost a zatížitelnost, malé prohnutí a jednoduchá manipulace. Pro různé aplikace jsou k dispozici čtyři různé konstrukční velikosti (vodicí trubice o průměru od 18 do 50 mm). ata zatížení*: F síla [N] M moment [Nm] I moment plošné nosnosti [cm4] Vlastnosti: ériové dráhy posuvu možné až do mm Polohovací přesnosti lze dosáhnout až na ±0,2 mm po délce dráhy 300 mm Rychlost posuvu až do 1,5 m/min Pohon pomocí trapézového šroubu ibovolná montážní poloha Fy Fz Fx Technický popis: Rotační pohyb závitového šroubu, který je umístěn ve vodící trubce, se převádí pomocí vodící matice na pohyblivý support. upport je zajištěn proti pootočení unášecím klínem. Upevnění lineární jednotky: V závislosti na montážní poloze a použití lze lineární jednotku upevnit pomocí upevňovacích prvků. Za tímto účelem jsou k dispozici svěrací prvky trubkového systému. My Mx Mz Rychlost: n = požadovaný počet otáček vřetena Typ E toupání vřetena v mm max. počet otáček vřetena s: kluzným ložiskem 80 ot/min kuličkovým ložiskem 250 ot/min n [ot/min] = rychlost [m/min] x100[mm] toupání vřetena v mm élka Fx Fy Fz / 1000 / / 1000 / 1500 Typ E / 10 / - 60 / 8 / - Typ E / 60 / / 50 / 9 Typ E / 250 / / 140 / 50 Typ E / 600 / / 600 / 140 Momenty volnoběhu: Typ E s kluzným Vřeteno s kuličkovým ložiskem [Nm] ložiskem [Nm] Typ E Mx My Mz Iy Iz 18-0, ,45 0, ,65 0, ,20 0, , ,22 0, ,34 1, ,58 5, ,31 12,32 * Vztahuje se na vedení (prohnutí vodicího korpusu f = 0,5 mm, staticky, konce podepřeny). 660

39 K0495 Jednotky lineárních vedení V1 Čelní svěrací vedení Ø 2 zdvih M J 2 1 P1 Ø 1 Materiál, provedení: Přesná trubka podle IN EN 10305, nerezová ocel U typu E 18 pozinkovaná ocel. Ocelové vřeteno válcované, s pravým trapézovým závitem. K X500 třední rozmezí otáček, samosvorné. ineární jednotka K evotočivý závit, nerezové provedení, 2 poháněcí čepy, další hodnoty zdvihu nebo kola pro ruční ovládání. 7,5 7,5 1 - Vedení K0496, K0497, K0498, K vorky k trubkovému systému Princip funkce: Rotační pohyb závitového vřetena je převeden na lineární pohyb vodícího supportu. KIPP Jednotky lineárních vedení Objednací číslo Provedení Typ E Vřeteno Zdvih 1 J 1 2 M P1 V1 standardní délky ícované pero IN 6885 K X300 kluzné ložisko 30 Tr 14x h x 2 x 20 M4x8 K X500 kluzné ložisko 30 Tr 14x h x 2 x 20 M4x8 K X800 kluzné ložisko 30 Tr 14x h x 2 x 20 M4x8 K X300 kluzné ložisko 40 Tr 20x h , x 4 x 32 M6x10 K X500 kluzné ložisko 40 Tr 20x h , x 4 x 32 M6x10 K X800 kluzné ložisko 40 Tr 20x h , x 4 x 32 M6x10 K X1000 kluzné ložisko 40 Tr 20x h , x 4 x 32 M6x10 K X500 kluzné ložisko 50 Tr 20x h , x 4 x 32 M6x10 K X800 kluzné ložisko 50 Tr 20x h , x 4 x 32 M6x10 K X1000 kluzné ložisko 50 Tr 20x h , x 4 x 32 M6x10 K X300 Kuličková ložiska 18 Tr 10x h , x 2 x 12 M3x5 K X500 Kuličková ložiska 18 Tr 10x h , x 2 x 12 M3x5 K X300 Kuličková ložiska 30 Tr 14x h x 2 x 20 M4x8 K X500 Kuličková ložiska 30 Tr 14x h x 2 x 20 M4x8 K X800 Kuličková ložiska 30 Tr 14x h x 2 x 20 M4x8 K X300 Kuličková ložiska 40 Tr 20x h , x 4 x 32 M6x10 K X500 Kuličková ložiska 40 Tr 20x h , x 4 x 32 M6x10 K X800 Kuličková ložiska 40 Tr 20x h , x 4 x 32 M6x10 K X1000 Kuličková ložiska 40 Tr 20x h , x 4 x 32 M6x10 K X500 Kuličková ložiska 50 Tr 20x h , x 4 x 32 M6x10 K X800 Kuličková ložiska 50 Tr 20x h , x 4 x 32 M6x10 K X1000 Kuličková ložiska 50 Tr 20x h , x 4 x 32 M6x10 661

40 K0496 Trubkové spojky křížové hliník pro lineární jednotku V1 M liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. Potaženo černou práškovou hmotou. Válcový šroub a šestihranná matice pozinkované. K věrací páka pro upevnění. Typ E V2 KIPP Trubkové spojky křížové, hliník, pro lineární jednotku Objednací číslo Typ E M V1 V2 662 K ,5 20 M6x16 M6x16 K M8x25 M8x25 K M8x25 M8x25 K M10x30 M8x25 K M10x30 M10x30 K M10x35 M10x35 K M10x35 M10x35

41 K0497 Trubkové spojky křížové hliník pro lineární jednotku V1 M liníková litina. věrací šroub s maticí, ocel. Potaženo černou práškovou hmotou. věrací šroub s maticí, pozinkováno. Typ E V2 K věrací páka pro upevnění. V1 M Typ E V2 KIPP Trubkové spojky křížové, hliník, pro lineární jednotku Objednací číslo Provedení Typ E M V1 V2 K M8x35 M8x35 K M10x50 M8x45 K M8x50 M8x50 663

42 K0498 Trubkové spojky přírubové hliník pro lineární jednotku M1 liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. V1 Potaženo černou práškovou hmotou. Válcový šroub a šestihranná matice pozinkované. K * Oválná díra. M5 M3 věrací páka pro upevnění. Typ E M2 M4 KIPP Trubkové spojky přírubové, hliník, pro lineární jednotku Objednací číslo Typ E M1 M2 M3 M4 M5 V1 664 K ,5 50 5,5 (2x) M6x16 K ,5* (2x) M8x25 K ,5* (4x) M10x30 K ,5* (4x) M10x35

43 K0499 Trubkové spojky patní hliník, pro lineární jednotku liníková litina. Válcový šroub podle IN 7984 a šestihranná matice podle IN 985, z oceli. V1 Potaženo černou práškovou hmotou. Válcový šroub a šestihranná matice pozinkované. K věrací páka pro upevnění. Typ E M3 M1 M3 M1 M2 M4 M2 M4 1 2 KIPP Trubkové spojky patní, hliník, pro lineární jednotku Objednací číslo ěrová Typ E M1 M2 M3 M4 V1 šablona K , M6x20 K , M8x25 K , M10x30 K , M10x35 665

44 Pro poznámky 666

45 Technické pokyny pro zasouvací spojky ke spojování čtyřhranných trubek Vysoce kvalitní plastové zasouvací spojky s ocelovou vložkou ke spojení čtyřhranných profilů pomocí speciálně vyvinutých hliníkových profilů a zasouvacích spojek, lze sestavit takřka neomezenou škálu rámových konstrukcí. ystém lze kombinovat s mnoha různými materiály, např. od dřevotřískových desek až po skleněné a plastové desky. Montáž se provádí pomocí šroubů. Zasouvací spojky lze snadno zasunout do příslušného čtyřhranného profilu. Proto je lze snadno demontovat a používat vícekrát. by se zabránilo vypadávání, lze zásouvací spojky dodatečně zajistit slepením, přišroubováním nebo zanýtováním. Zatížitelnost zasouvacích spojek Zasouvací spojky s ocelovou vložkou pro čtyřhrany 25x25x1,5 a 30x30x2 lze za následujících podmínek zatěžovat tlakem nanejvýš 400 kg na každý horizontální zasouvací čep: - odstup mezi vnější stěnou svisle umístěné trubice a vnějším krajem zátěže nesmí překračovat max. rozměr 10 mm. - spodní strana zátěže je do takové míry pevná, že síla působí výhradně na rohových bodech zátěže (viz schéma). - zatížení je pouze statické, což znamená bez dynamického působení pohyblivé zátěže. Uvědomte si, prosím, že použití dílů, mezi které patří seřizovací jezdec, uzávěr závitů a kloubové nožky společně se zasouvacími spojkami mohou snížit uvedené hodnoty pro celkovou konstrukci. Řezy na koso Řez na koso je nutný v případě, že se u profilu s boční ploškou, tato setká s boční ploškou jiného profilu. Na vyžádání dodáváme také čtyřhranné profily s řezem na koso. V případě řezu na koso je řez 90 u čtyřhranu a další řez 45 na boční plošce. Povrch se zpracovává před provedením řezu, což znamená, že hrany řezu jsou hladké. 667

46 K0615 Čtyřhranné trubky zasouvací spojky spojovací kus 1 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky spojovací kus Objednací číslo 1 1 Použitelné pro čtyřhranné profily 668 K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2

47 K0616 Čtyřhranné trubky zasouvací spojky pravý úhel 1 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky pravý úhel Objednací číslo 1 1 Použitelné pro čtyřhranné profily K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2 669

48 K0617 Čtyřhranné trubky zasouvací spojky T kus 1 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky T kus Objednací číslo 1 1 Použitelné pro čtyřhranné profily 670 K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2

49 K0618 Čtyřhranné trubky zasouvací spojky křížový kus 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky křížový kus Objednací číslo 1 1 Použitelné pro čtyřhranné profily K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2 671

50 K0619 Čtyřhranné trubky zasouvací spojky úhel s odbočkou 1 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky úhel s odbočkou Objednací číslo 1 1 Použitelné pro čtyřhranné profily 672 K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2

51 K0620 Čtyřhranné trubky zasouvací spojky T kus s odbočkou 1 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky T kus s odbočkou Objednací číslo 1 1 Použitelné pro čtyřhranné profily K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2 673

52 K0621 Čtyřhranné trubky zasouvací spojky kříž s odbočkou 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky kříž s odbočkou Objednací číslo 1 1 Použitelné pro čtyřhranné profily 674 K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2

53 K0622 Čtyřhranné trubky zasouvací spojky hvězda 1 1 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky hvězda Objednací číslo 1 1 Použitelné pro čtyřhranné profily K x 20 x 1,5 K x 25 x 1,5 K x 30 x 2 675

54 K0623 Čtyřhranné trubky zasouvací spojky úhel s odbočkou a závitem 1 M10 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. Pro montáž kloubových nožek, koleček atd. 1 - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky úhel s odbočkou a závitem Objednací číslo 1 1 Použitelné pro čtyřhranné profily 676 K x 25 x 1,5 K x 30 x 2

55 K0624 Čtyřhranné trubky zasouvací spojky T kus s odbočkou a závitem 1 M10 Materiál, provedení: Polyamid P, černý. Ocelové jádro z pozinkované oceli. K Zasouvací systém bez šroubů. Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. Pro montáž kloubových nožek, koleček atd. - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky T kus s odbočkou a závitem Objednací číslo 1 1 Použitelné pro čtyřhranné profily K x 25 x 1,5 K x 30 x 2 677

56 K0625 Čtyřhranné trubky zasouvací spojky kloubové 1 Materiál, provedení: Polyamid P, černý. Válcový šroub podle IN 6912 a šestihranná matice podle IN 934, z pozinkované oceli. K G Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. V uvedeném rozmezí plynule nastavitelné. 1 - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky kloubové Objednací číslo 1 1 G Použitelné pro čtyřhranné profily 678 K x 25 x 1,5 K x 25 x 1,5

57 K0626 Čtyřhranné trubky zasouvací spojky kloub s jednou odbočkou 1 2 Materiál, provedení: Polyamid P, černý. Válcový šroub podle IN 6912 a šestihranná matice podle IN 934, z pozinkované oceli. K G Zasouvací spojovací díly se jednoduše zastrčí do odpovídajícího čtyřhranného profilu. emontovatelné a vícenásobně použitelné. V uvedeném rozmezí plynule nastavitelné. Odbočka je otočná kolem své vlastní osy. 1 - Čtyřhranné profily K Čtyřhranné profily s lemem K0628 KIPP Čtyřhranné trubky zasouvací spojky kloub s jednou odbočkou Objednací číslo G Použitelné pro čtyřhranné profily K x 25 x 1,5 K x 25 x 1,5 679

58 K0627 Čtyřhranné profily liníkový profil. tříbrně eloxovaný. K X2000 Čtyřhranné profily odpovídají našim zasouvacím spojovacím dílům. KIPP Čtyřhranné profily Objednací číslo - jiné délky ( max mm) - zkosený řez K X , K X , K X K0628 Čtyřhranné profily s lemem T liníkový profil. T1 tříbrně eloxovaný. K X2000 Čtyřhranné profily odpovídají našim zasouvacím spojovacím dílům. - jiné délky ( max mm) - zkosený řez KIPP Čtyřhranné profily s lemem Objednací číslo T T1 K X ,

59 K1042 pojky T Ocel. Potaženo černou práškovou hmotou. K Univerzální upevňovací prvek pro stabilní spojení a napojení profilů, plošných prvků nebo lehkých regálových polic. KIPP pojky Objednací číslo Typ Šířka T drážky pro šroub K I M K & I 8/ M K / M K1043 Úhelníky T Ocel. Potaženo černou práškovou hmotou. K Univerzální upevňovací prvek pro stabilní spojení a napojení profilů, plošných prvků nebo lehkých regálových polic. KIPP Úhelníky Objednací číslo Typ Šířka T drážky pro šroub K I M K I 8/ M

60 K1045 ady úhelníků typ I 30x30 / 40x40 T Úhelník ze zinkového odlitku. Šrouby a kameny do drážky z oceli. Krytka z polyamidu, vyztuženo skelnými vlákny. Úhelník lakovaný v barvě hliníku Šrouby a kameny do drážky pozinkované. Krytka černá. N K x80 T Vhodné pro zesílení profilových konstrukcí a pro vzájemné silové spojení profilů bez nutnosti obrábění. ze použít také jako upevňovací prvek (např. konzolu) pro libovolné komponenty. Úhelníky jsou vybaveny středicími výčnělky pro přesnou montáž bezpečnou proti přetočení. tředicí výčnělky lze v případě potřeby odstranit prostřednictvím místa žádaného zlomu, např. pro montáž desek. Otevřenou stranu lze uzavřít krytkou N KIPP ady úhelníků, typ I Objednací číslo Typ Šířka Provedení N T drážky 682 K I 6 30x30 22, , K I 8 40x , K I 8 40x80 65,5 21, ,5 54,5 58,

61 K1046 ady úhelníků typ 40x40 / 45x45 9 T Úhelník z hliníkového tlakového odlitku. Šrouby a kameny do drážky z oceli. Krytka z polyamidu, vyztuženo skelnými vlákny. Úhelník lesklý. 40x80 / 45x90 9 T Šrouby a kameny do drážky pozinkované. Krytka černá. K Vhodné pro zesílení profilových konstrukcí a pro vzájemné silové spojení profilů bez nutnosti obrábění. ze použít také jako upevňovací prvek (např. konzolu) pro libovolné komponenty. Úhelníky jsou vybaveny středicími výčnělky pro přesnou montáž bezpečnou proti přetočení. tředicí výčnělky lze v případě potřeby odstranit prostřednictvím místa žádaného zlomu, např. pro montáž desek. Otevřenou stranu lze uzavřít krytkou. 80x80 / 90x90 9 T KIPP ady úhelníků, typ Objednací číslo Typ Šířka Provedení T drážky K x40 29,5 20, ,5 36, ,5 36 5,5 K x , , ,5 41 9,5 K x ,5 K x , ,5 K x80 68, , , K x90 78, ,

62 K1047 Úhlové prvky T1 typ I 30x30 5,5 M ,5 30x60 6, liník. Eloxované. K M6 60 Úhlový prvek pro upevnění profilu v úhlu 45 a pro vytvoření vzpěr nebo uzlů. Úhlový prvek může být upevněn univerzální sadou spojek (odstraňte ochranu proti přetočení) a pomocí šroubů s půlkulovou hlavou IO ,5 6, x40 6, M x80 6, M8 40 KIPP Úhlové prvky T1 typ I Objednací číslo Typ Šířka Provedení drážky 684 K I 6 30x30 K I 6 30x60 K I 8 40x40 K I 8 40x80

63 K1048 Úhlové prvky T2 typ I 30x30 R5, ,16 39,94 30x ,94 40x40 34,94 7 R5,5 26, R7,5 53, x ,94 R7, liník. Eloxované. K ,94 9 Úhlový prvek pro upevnění dvou profilů v úhlu 45 a pro vytvoření vzpěr nebo uzlů. Úhlový prvek může být upevněn pomocí univerzální sady spojek a pomocí šroubů s půlkulovou hlavou IO KIPP Úhlové prvky T2 typ I Objednací číslo Typ Šířka Provedení drážky K I 6 30x30 K I 6 30x60 K I 8 40x40 K I 8 40x80 685

64 K1049 Upínací úhelníky typ I T 45 T T T Upínací úhelník ze zinkového tlakového odlitku. Rukojeť páky ze zinkového tlakového odlitku dle IN EN Ocelové díly z nerezové oceli Excentrické páky z hliníkového odlitku. Základní těleso ocel. Upínací úhelník, lakovaný v barvě hliníku. Ovládací páka potažena plastem. Nerezová ocel bez povrchové úpravy. Vložka do drážky, pozinkovaná. Excentrická páka, černá, komaxitovaná, ocelový díl, brynýrovaný. Vložka do drážky, pozinkovaný. K Upínací úhelníky jsou vhodné pro spojení dvou profilů stejné konstrukční řady, které se dotýkají svými bočními stěnami a křižují se pod libovolným úhlem. Povolením šroubu se obě sevření uvolní, takže je možné volné otáčení a posun podél drážek. T 2 1 F T 1 Upínací úhelníky se většinou používají po párech nebo v kombinaci s kloubovým úhelníkem. F KIPP Upínací úhelníky, typ I Objednací číslo Typ Šířka Provedení Provedení T drážky 686 K I ,3 3 5, K I , K I 6 se svěrací pákou 15 6,3 3 5, M K I 8 se svěrací pákou , M K I 6 s excentrickým upínacím modulem 15 6,3 3 5, ,2-5 K I 8 s excentrickým upínacím modulem , ,3-6

65 K1050 Kloubové úhelníky typ I T 1 45 Kloubový úhelník ze zinkového odlitku. ožiskové pouzdro z oceli. Kloubový úhelník lakovaný v barvě hliníku. ožiskové pouzdro pozinkované. K Kloubové úhelníky jsou vhodné pro spojení dvou profilů stejné konstrukční řady, které se dotýkají svými bočními stěnami a křižují se pod libovolným úhlem. Kloubový úhelník přitom slouží jako pevný otočný bod pro křižující se profily. U utaženého šroubu zůstane otočná poloha kolem ložiskového pouzdra libovolně pohyblivá. Kloubové úhelníky se většinou používají po párech nebo v kombinaci s upínacím úhelníkem. KIPP Koubové úhelníky, typ I Objednací číslo Typ Šířka 1 T drážky K I , K I ,8 35,2 36 5,5 687

66 T T T T K1051 Kloubové díly typ a typ I Kloub ze zinkového tlakového odlitku. Upevnění ze zinkového tlakového odlitku. istanční kroužky z nerezové oceli. Závitová pouzdra a zápustné šrouby z oceli. Ovládací páka ze zinkového tlakového odlitku dle IN EN Ocelové díly z nerez oceli Kloub lakovaný v barvě hliníku. Upevnění pozinkovaná. istanční kroužky bez povrchové úpravy. Závitová pouzdra a zápustné šrouby, pozinkované. Ovládací páka potažena plastem. Ocelové části, nerezová ocel bez povrchové úpravy. K Klouby pro spojení dvou profilů s libovolným úhlem. Rozsah nastavení činí 0 až 180. Kloub lze použít také jako těžký závěs. 1 Pokud jsou použity distanční kroužky, je kloub volně pohyblivý. Pokud se odstraní, může se kloub použít jako pevný úhelníkový prvek. Klouby jsou obzvlášť vhodné pro nastavitelné držáky, otočné výložníky nebo podobné použití

67 K1051 Kloubové díly typ a typ I KIPP Klouby bez svěrací páky Objednací číslo Typ Šířka Provedení 1 T drážky K I 6 22,5-30 6, K I , K I , K , K , KIPP Klouby se svěrací pákou Objednací číslo Typ Šířka Provedení 1 1 T drážky K I 6 22, , K I , K I , K ,5 8, K ,5 8,

68 K1053 Krytky typ a typ I Polyamid, vyztuženo skelnými vlákny. Černá. K Zaoblené kryty s pojistkou proti protočení pro zakrytí konců profilů. Zabraňuje to vniknutí nečistot a řezným zraněním. Jednoduchá montáž nasazením. KIPP Krytky typ a typ I Objednací číslo Typ Šířka Profil drážky 690 K I 6 30x K I 6 30x K I 6 60x K I 8 16x K I 8 40x K I 8 40x K I 8 80x K x K x K x K x K x K x

69 6 6 K1054 Krycí a lemovací profily typ a typ I I 2 Typ I polypropylén. Typ polypropylén + TPE. Černá nebo natur. K Krycí nebo lemovací profil z pružného plastu slouží ke dvěma různým účelům. Jako krycí profil uzavírá profilové drážky na ochranu před prachem a nečistotou. Jako lemovací profil se stranou otevřenou ven slouží k lemování plošných prvků. 0,8 KIPP Krycí a lemovací profily typ a typ I Objednací číslo arva Typ Šířka 1 2 élka Plošný prvek základního tělesa drážky K černá I ,4 9, ,0-3,5 K natur I ,4 9, ,0-3,5 K černá I 8 8 9,4 6,6 9, ,0-6,0 K černá I 8 8 9,4 6, ,0-6,0 K natur I 8 8 9,4 6, ,0-6,0 K černá ,0-6,0 691

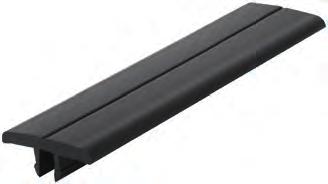

70 K1055 Krycí profil typ I 8,8 PV. 3,8 2,3 Černá. 8,2 K Krycí profil z pružného plastu slouží jako kryt profilové drážky na ochranu před prachem a nečistotou. KIPP Krycí profil typ I Objednací číslo Typ Šířka élka drážky K I K1056 Kluzná lišta typ I 32 Vysokotlaký polyetylen. 12,8 4 4,5 Černá. K Kluzná lišta málo podléhající opotřebení, s nízkým kluzným třením pro jednoduchou přepravu zboží. Kluzné lišty lze navíc použít také jako ochranu dosedací plochy, ochranu dorazu a vodicí lišty. KIPP Kluzná lišta typ I Objednací číslo Typ Šířka élka drážky 692 K I

71 Pro poznámky 693

72 2 1 K1057 Úložné desky typ a typ I Zinkový odlitek. esklé nebo potaženo černou práškovou hmotou. K K uchycení stavitelných nožek, válečků, šroubů s kroužkem a jiných prvků. vložkou do drážky lze úložnou desku našroubovat na profily také bočně. 694

73 K1057 Úložné desky typ a typ I KIPP Úložné desky typ a typ I Objednací číslo porvch Typ Šířka Profil 1 2 drážky K pozinkováno I 8 40x M K pozinkováno I 8 40x M K pozinkováno I 8 40x M K pozinkováno I 8 40x M K pozinkováno I 8 80x M K pozinkováno I 8 80x M K pozinkováno I 8 80x M K pozinkováno I 8 80x M K pozinkováno 10 40x M8 14,5 20 K pozinkováno 10 40x M10 14,5 20 K pozinkováno 10 40x M12 14,5 20 K pozinkováno 10 40x M16 14,5 20 K pozinkováno 10 45x M10 14,5 20 K pozinkováno 10 45x M12 14,5 20 K pozinkováno 10 45x M14 14,5 20 K pozinkováno 10 45x M16 14,5 20 K pozinkováno 10 45x M20 14,5 20 K pozinkováno 10 90x M10 14,5 20 K pozinkováno 10 90x M12 14,5 20 K pozinkováno 10 90x M14 14,5 20 K pozinkováno 10 90x M16 14,5 20 K pozinkováno 10 90x M20 14,5 20 K černé potažení práškovou hmotou I 6 30x M8 6,6 11 K černé potažení práškovou hmotou I 6 30x M10 6,6 11 K černé potažení práškovou hmotou I 6 30x M12 6,6 11 K černé potažení práškovou hmotou I 6 30x M16 6,6 11 K černé potažení práškovou hmotou I 6 60x M8 6,6 11 K černé potažení práškovou hmotou I 6 60x M10 6,6 11 K černé potažení práškovou hmotou I 6 60x M12 6,6 11 K černé potažení práškovou hmotou I 8 60x M K černé potažení práškovou hmotou I 8 40x M K černé potažení práškovou hmotou I 8 40x M K černé potažení práškovou hmotou I 8 40x M K černé potažení práškovou hmotou I 8 40x M K černé potažení práškovou hmotou I 8 80x M K černé potažení práškovou hmotou I 8 80x M K černé potažení práškovou hmotou I 8 80x M K černé potažení práškovou hmotou I 8 80x M K černé potažení práškovou hmotou 10 45x M10 14,5 20 K černé potažení práškovou hmotou 10 45x M12 14,5 20 K černé potažení práškovou hmotou 10 45x M14 14,5 20 K černé potažení práškovou hmotou 10 45x M16 14,5 20 K černé potažení práškovou hmotou 10 45x M20 14,5 20 K černé potažení práškovou hmotou 10 90x M10 14,5 20 K černé potažení práškovou hmotou 10 90x M12 14,5 20 K černé potažení práškovou hmotou 10 90x M14 14,5 20 K černé potažení práškovou hmotou 10 90x M16 14,5 20 K černé potažení práškovou hmotou 10 90x M20 14,

74 K1278 lok pro svazování kabelů 22 Ø10 Ø5 5,2 9, ,8 Polyamid, vyztuženo skelnými vlákny. Černá. K lok pro spojování kabelů slouží jako upínací díl pro kabely a hadice. Montáž lze provést na ploché prvky nebo hliníkové profily (drážka 5 až 12 mm) pomocí šroubu s válcovou hlavou nebo čočkovitého šroubu a vložky do drážky. Upnutí kabelů a hadic proveďte páskou na kabely. KIPP lok pro svazování kabelů Objednací číslo Šířka drážky K K1279 ržák na kabely - Ø8 40 2, Polyamid. O-kroužek FPM 70. Ø4,5 N 32,6 Černá. K ržák kabelu slouží jako upínací díl pro kabely a hadice s průměrem až 12 mm. KIPP ržák na kabely 696 Objednací číslo Šířka N drážky K K K Montáž lze provést na ploché prvky nebo hliníkové profily (drážka 8 nebo 10 mm) pomocí šroubu s válcovou hlavou nebo čočkovitého šroubu a vložky do drážky. Upnutí kabelů proveďte pomocí vloženého O-kroužku. e dvěma oddělenými komorami. Odkaz na výkres: 1) O-kroužek

75 K1280 ržák na kabely s kladivem N 40 N 32,6 Polyamid. O-kroužek FPM 70. Černá. K ržák kabelů slouží jako upínací díl pro kabely a hadice s průměrem do 12 mm. Montáž proveďte pomocí zapracovaného kladiva otočením o 90 v drážce profilu. Upnutí kabelů proveďte pomocí vloženého O-kroužku. Provedení : s jednou komorou. Provedení : se dvěma oddělenými komorami. KIPP ržák na kabely s kladivem Objednací číslo Objednací číslo Typ Šířka N Provedení Provedení drážky K K I 8 8 K K K K

76 K1281 ržáky senzorů Ø4,3 16 Polyamid, vyztuženo skelnými vlákny Černá. K Ø K upevnění snímačů a koncových spínačů na hliníkové profily nebo ploché prvky. Pro hliníkové profily jsou k dispozici upínací součástky pro různé velikosti drážek. Upínací součástka nabízí tvarovou pojistku proti pootočení a lze ji nastavit v rastru po 15 krocích. ez upínací součástky lze držák snímače nastavit do úhlu plynule. KIPP ržáky senzorů Objednací číslo Název Šířka drážky 698 K ržák senzoru 8 - K ržák senzoru 12 - K Upínací kus - 5 K Upínací kus - 6 K Upínací kus - 8 K Upínací kus - 10

77 K1282 Uzemnění typ I M6 7,2 7,8 13,5 25 KIPP Uzemnění typ I Objednací číslo Typ Šířka drážky Vložka do drážky, závitový kolík a polokruhová podložka ocel. Matice a podložka mosaz. Vložka do drážky, závitový kolík a polokruhová podložka pozinkováno. K Pro ochranu zařízení i osob. Přípojky k uzemnění konstrukcí z hliníkových profilů a k vzájemnému propojení hliníkových profilů při jejich zahrnutí do systému zemnicích vodičů. Vodivý kontakt vznikne definovaným zničením eloxované vrstvy ve dně drážky a na boku drážky. Kabelová patka se při montáži musí nacházet mezi polokruhovou podložkou a podložkou. K1283 Vyrovnání napětí typ I K I 8 M6 Ø13,4 3, Ocel. Pozinkováno. K K vytvoření elektrostatického svodu (E). K zajištění vyrovnání elektrostatického náboje profilů. Překlopí se do drážky a zašroubuje v úhlu 45 proti profilům. Prolomením eloxované vrstvy vytvoří vodivé spojení. KIPP Vyrovnání napětí typ I Objednací číslo Typ Šířka drážky Vezměte na vědomí: U vyrovnání napětí se nejedná o elektrické spojení systému zemnících vodičů. K I 8 699
