Elektronické regulátory EC2 & EC3 ovládání vstřikovacích ventilů

Transkript

1 Elektronické regulátory EC2 & EC3 ovládání vstřikovacích ventilů Přístroje EC2 a EC3 řídí nástřik chladiva do výparníku jak mechanickými, tak i elektronickými expanzními ventily

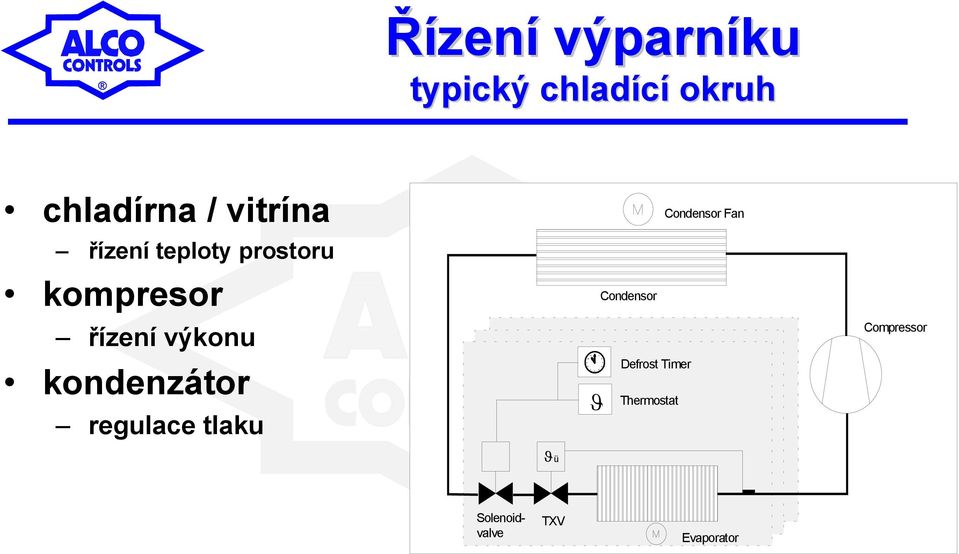

2 Řízení výparníku typický chladící okruh chladírna / vitrína řízení teploty prostoru kompresor řízení výkonu kondenzátor regulace tlaku ϑ ü ϑ Condensor Fan Condensor Defrost Timer Thermostat Compressor Solenoidvalve TXV Evaporator

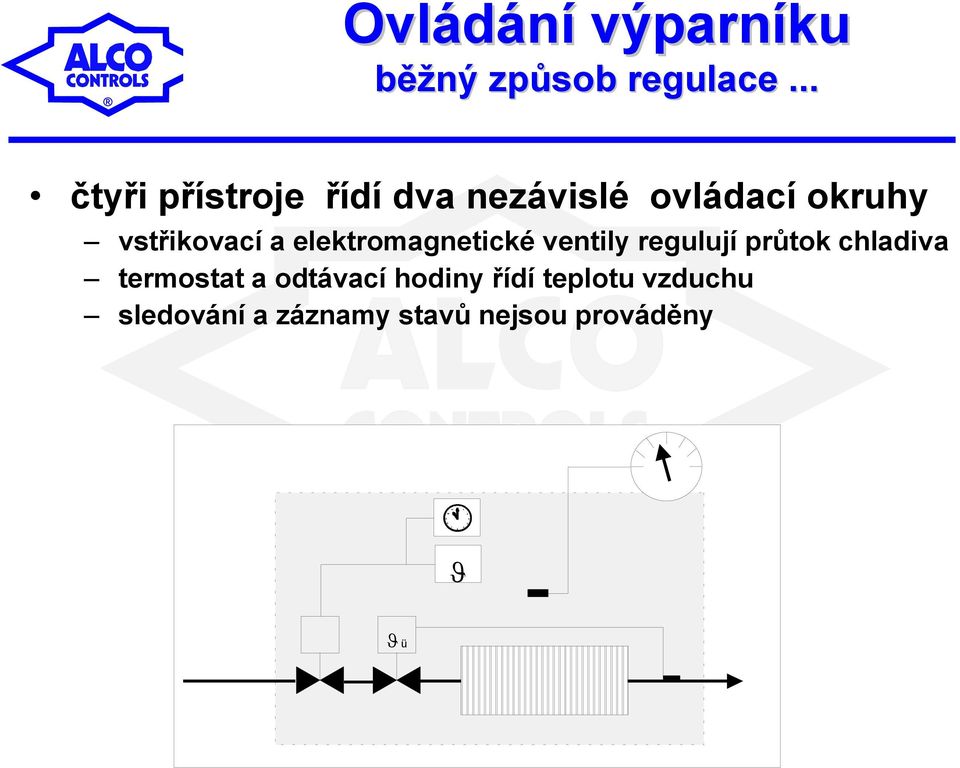

3 Ovládání výparníku běžný způsob regulace... čtyři přístroje řídí dva nezávislé ovládací okruhy vstřikovací a elektromagnetické ventily regulují průtok chladiva termostat a odtávací hodiny řídí teplotu vzduchu sledování a záznamy stavů nejsou prováděny ϑ ϑ ü

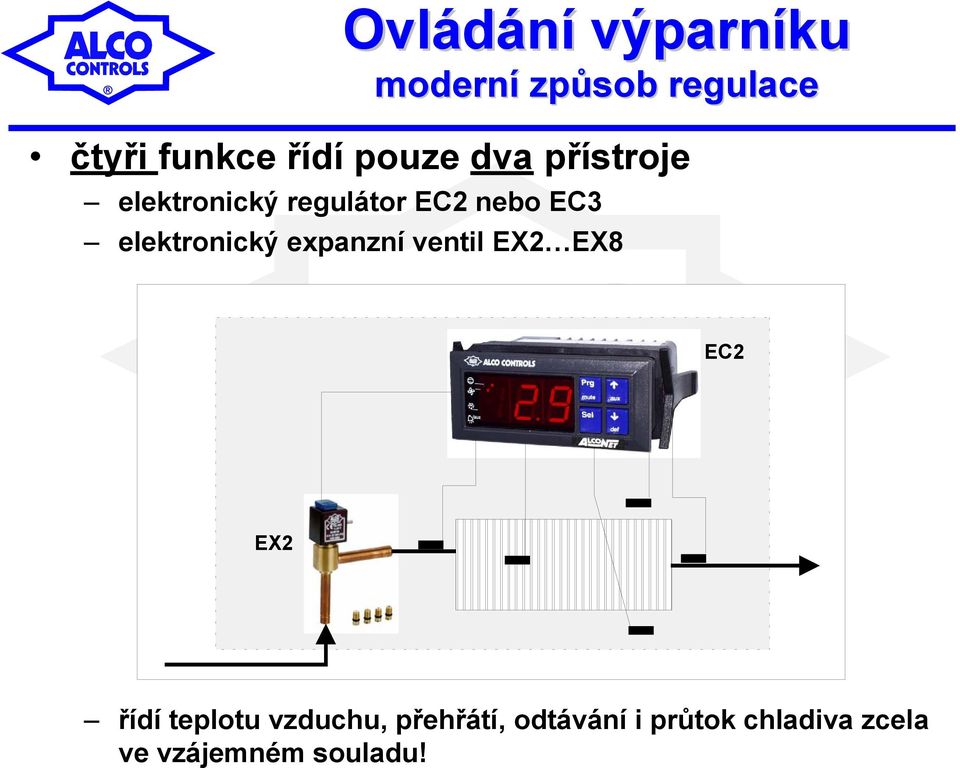

4 Ovládání výparníku moderní způsob regulace čtyři funkce řídí pouze dva přístroje elektronický regulátor EC2 nebo EC3 elektronický expanzní ventil EX2 EX8 EC2 EX2 řídí teplotu vzduchu, přehřátí, odtávání i průtok chladiva zcela ve vzájemném souladu!

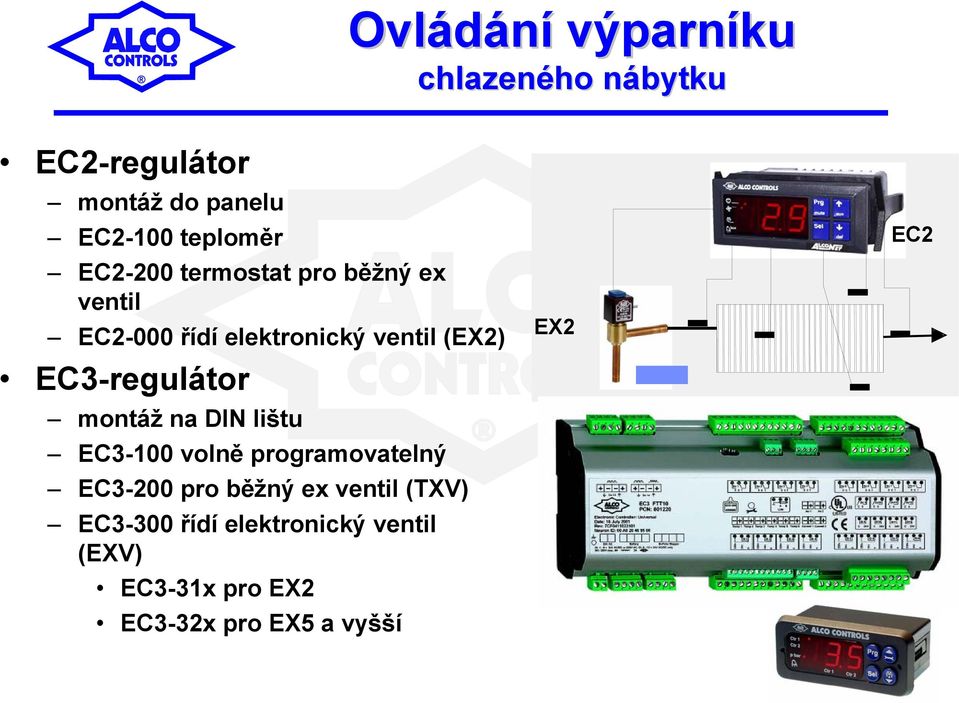

5 Ovládání výparníku chlazeného nábytku EC2-regulátor montáž do panelu EC2-100 teploměr EC2-200 termostat pro běžný ex ventil EC2-000 řídí elektronický ventil (EX2) EC3-regulátor montáž na DIN lištu EC3-100 volně programovatelný EC3-200 pro běžný ex ventil (TXV) EC3-300 řídí elektronický ventil (EXV) EC3-31x pro EX2 EC3-32x pro EX5 a vyšší EX2 EC2

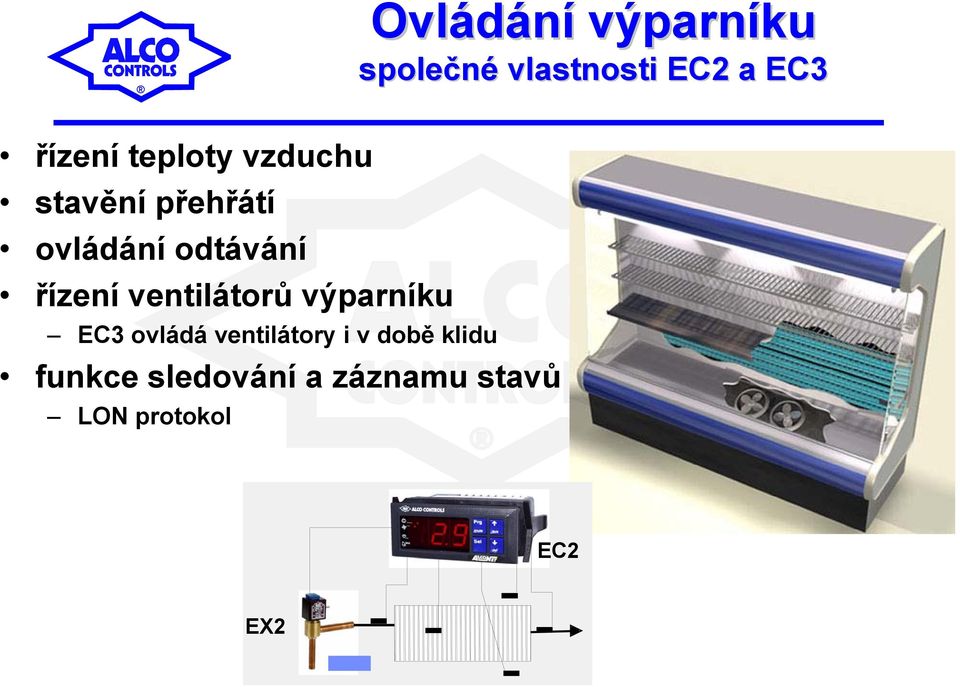

6 Ovládání výparníku společné vlastnosti EC2 a EC3 řízení teploty vzduchu stavění přehřátí ovládání odtávání řízení ventilátorů výparníku EC3 ovládá ventilátory i v době klidu funkce sledování a záznamu stavů LON protokol EC2 EX2

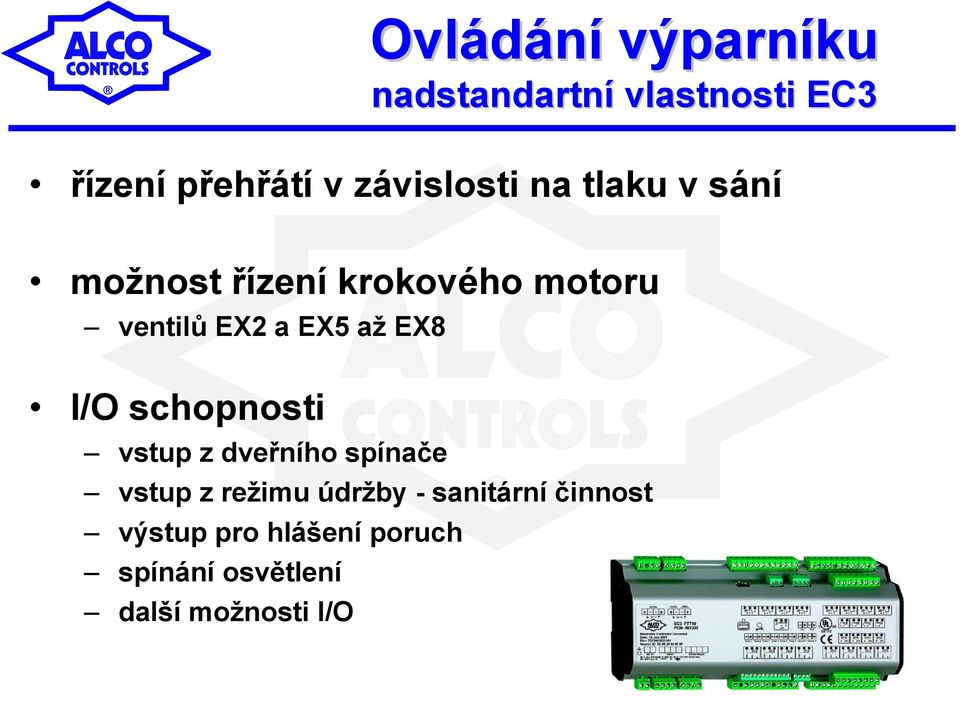

7 Ovládání výparníku nadstandartní vlastnosti EC3 řízení přehřátí v závislosti na tlaku v sání možnost řízení krokového motoru ventilů EX2 a EX5 až EX8 I/O schopnosti vstup z dveřního spínače vstup z režimu údržby - sanitární činnost výstup pro hlášení poruch spínání osvětlení další možnosti I/O

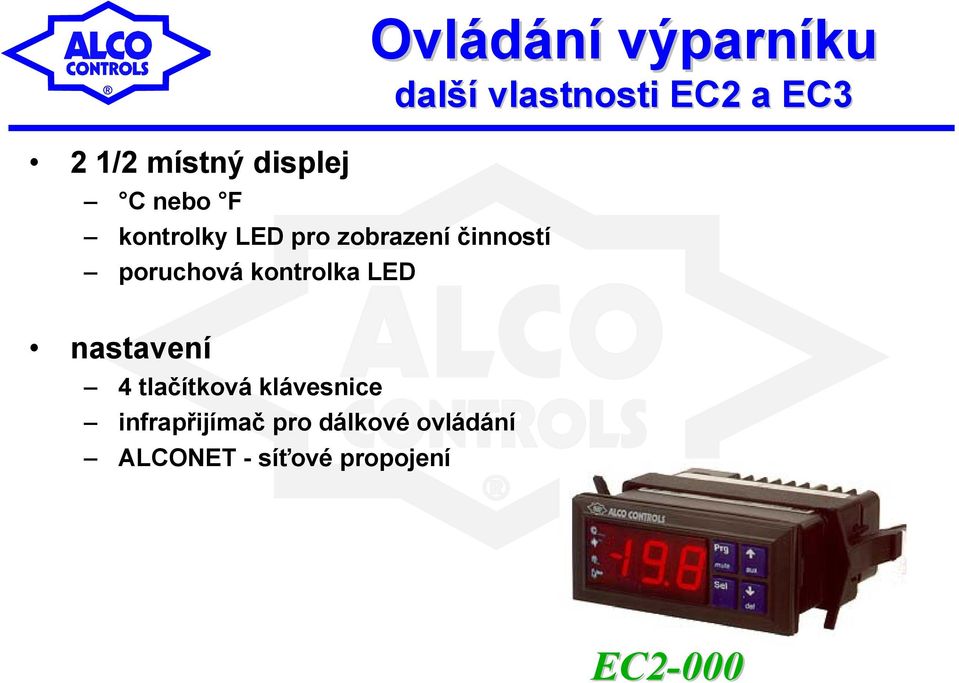

8 Ovládání výparníku další vlastnosti EC2 a EC3 2 1/2 místný displej C nebo F kontrolky LED pro zobrazení činností poruchová kontrolka LED nastavení 4 tlačítková klávesnice infrapřijímač pro dálkové ovládání ALCONET - síťové propojení EC2-000

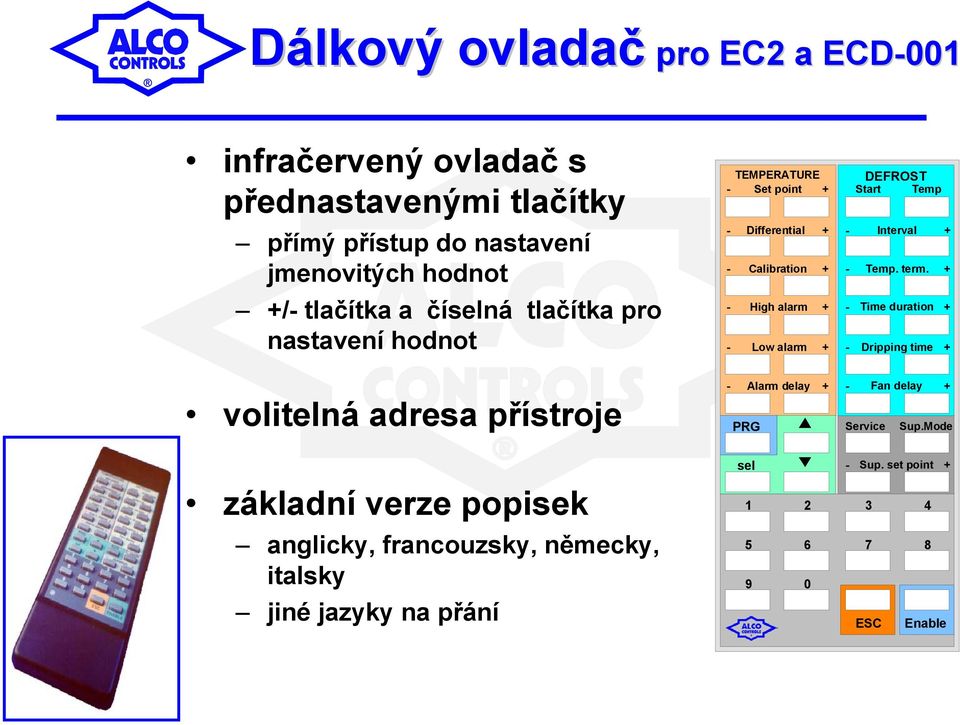

9 Dálkový Dálkový ovladač pro EC2 a ECD-001 infračervený ovladač s přednastavenými tlačítky přímý přístup do nastavení jmenovitých hodnot +/- tlačítka a číselná tlačítka pro nastavení hodnot TEMPERATURE Set point Differential Calibration High alarm Low alarm DEFROST Start Temp Interval + Temp. term. + Time duration + Dripping time + volitelná adresa přístroje - PRG Alarm delay + - Fan delay + Service Sup.Mode základní verze popisek anglicky, francouzsky, německy, italsky sel - Sup. set point jiné jazyky na přání ESC Enable

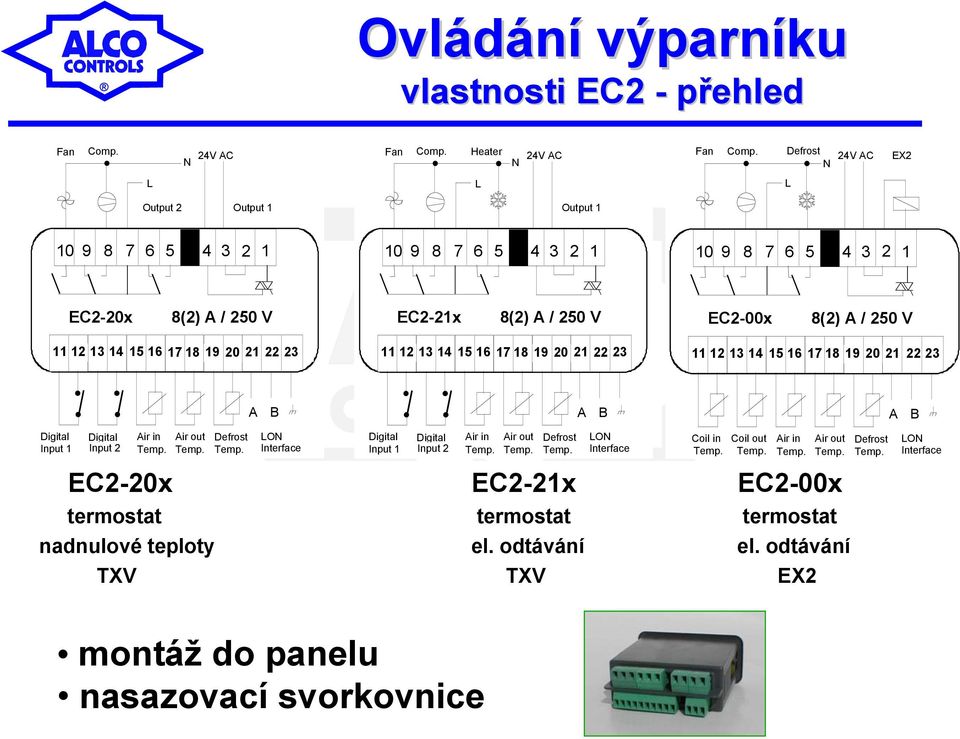

10 Ovládání výparníku vlastnosti EC2 - přehled Fan Comp. N 24V AC Fan Comp. Heater N 24V AC Fan Comp. Defrost N 24V AC EX2 L L L Output 2 Output 1 Output EC2-20x 8(2) A / 250 V EC2-21x 8(2) A / 250 V EC2-00x 8(2) A / 250 V Digital Input 1 Digital Input 2 Air in Temp. Air out Temp. Defrost Temp. A B LON Interface Digital Input 1 Digital Input 2 Air in Temp. Air out Temp. Defrost Temp. A B LON Interface EC2-20x EC2-21x EC2-00x termostat termostat termostat nadnulové teploty el. odtávání el. odtávání TXV TXV EX2 Coil in Temp. Coil out Temp. Air in Temp. Air out Temp. Defrost Temp. A B LON Interface montáž do panelu nasazovací svorkovnice

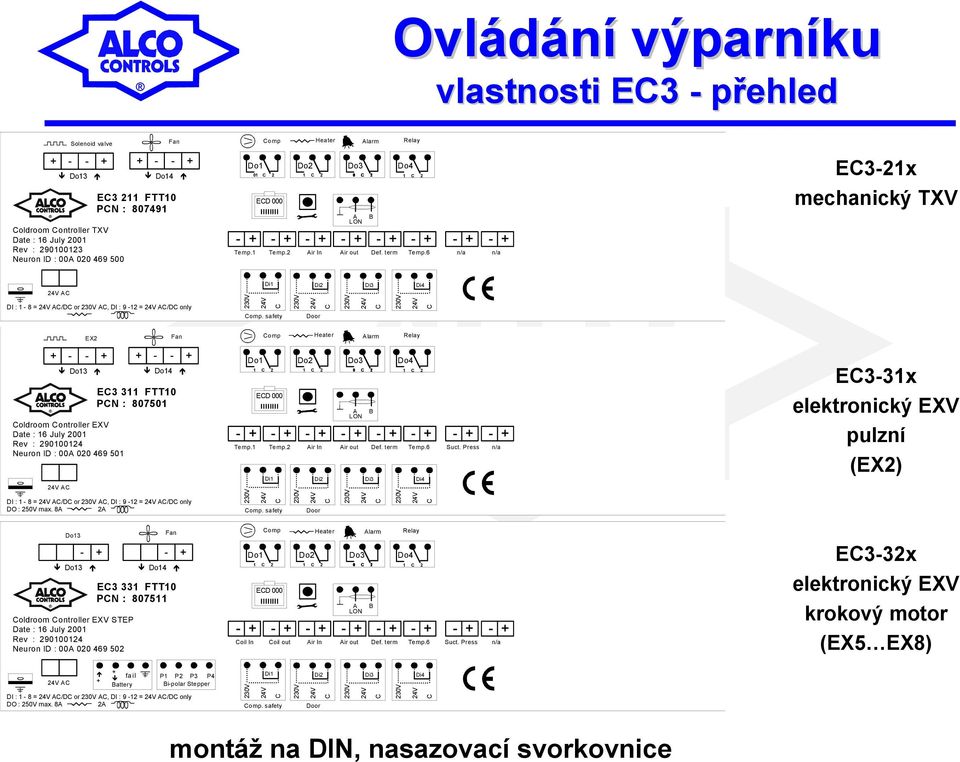

11 montáž na DIN, nasazovací svorkovnice Ovládání výparníku vlastnosti EC3 - přehled + - Solenoid valve - + Do13 Coldroom Controller TXV Date : 16 July 2001 Rev : Neuron ID : 00A Fan EC3 211 FTT10 PCN : Do14 Do1 Temp.1 Comp 01 C 2 ECD 000 Temp.2 Do2 1 C 2 Air In Heater Do3 A LON Air out Alarm B Def. term Relay Do4 01 C 12 1 C Temp.6 n/a n/a EC3-21x mechanický TXV 24V AC DI : 1-8 = 24V AC/DC or 230V AC, DI : 9-12 = 24V AC/DC only Di1 230V 24V C Comp. safety Di2 230V 24V C Door 230V 24V Di3 C 230V 24V Di4 C EX2 Fan Comp Heater Alarm Relay + - Coldroom Controller EXV Date : 16 July 2001 Rev : Neuron ID : 00A V AC - + Do EC3 311 FTT10 PCN : Do14 DI : 1-8 = 24V AC/DC or 230V AC, DI : 9-12 = 24V AC/DC only DO : 250V max. 8A 2A Do1 Temp.1 230V 1 C 2 ECD V Temp.2 C Comp. safety 230V Do2 1 C 2 Air In 24V Door C Do3 A LON Air out 230V 24V B Def. term C 230V Do4 01 C 12 1 C Di1 Di2 Di3 Temp.6 24V Di4 C Suct. Press n/a EC3-31x elektronický EXV pulzní (EX2) Do Do13 Coldroom Controller EXV STEP Date : 16 July 2001 Rev : Neuron ID : 00A Fan - + Do14 EC3 331 FTT10 PCN : Coil In Do1 Comp 1 C 2 ECD 000 Coil out Do2 1 C 2 Air In Heater Do3 A LON Air out Alarm B Def. term Relay Do4 01 C 12 1 C Temp.6 Suct. Press n/a EC3-32x elektronický EXV krokový motor (EX5 EX8) 24V AC + + fail Battery P1 P2 P3 P4 Bi-polar Stepper DI : 1-8 = 24V AC/DC or 230V AC, DI : 9-12 = 24V AC/DC only DO : 250V max. 8A 2A Di1 230V 24V C Comp. safety Di2 230V 24V C Door 230V 24V Di3 C 230V 24V Di4 C

12 Nástřik do výparníku pulzní ventil EX2 jeden ventil pro všechna chladiva výměnné trysky regulační rozsah 10% 90% při přerušení proudu zavře není nutný magnetický ventil EX2 materiál sedla vykazuje dlouhou životnost a malý hluk uvažováno s 60 mil. cyklů

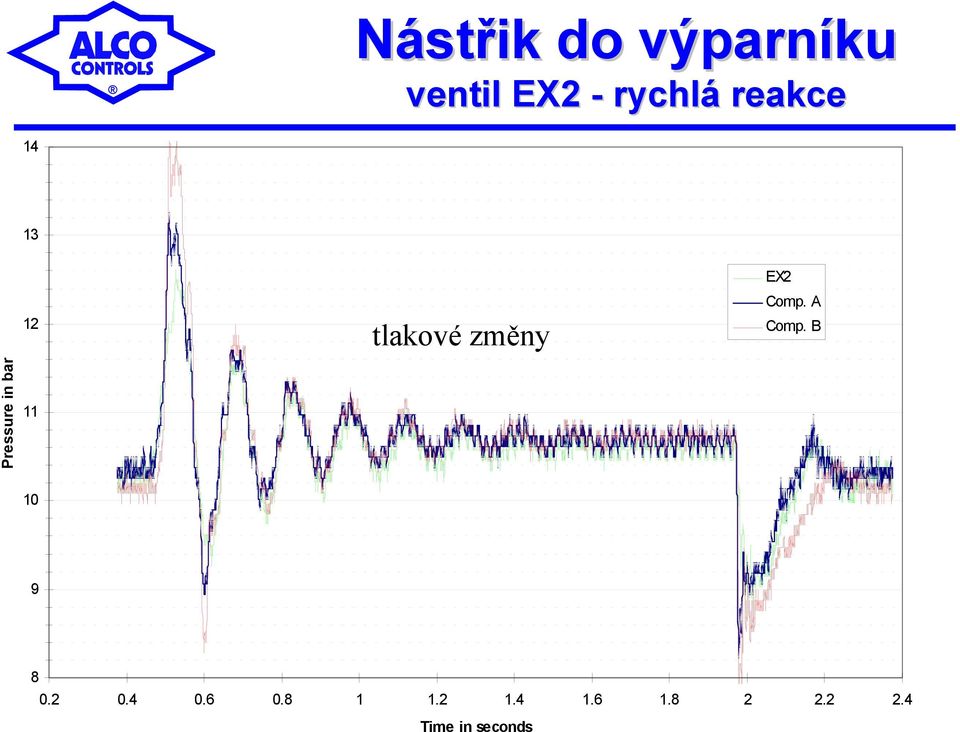

13 Nástřik do výparníku ventil EX2 - rychlá reakce Pressure in bar tlakové změny EX2 Comp. A Comp. B Time in seconds

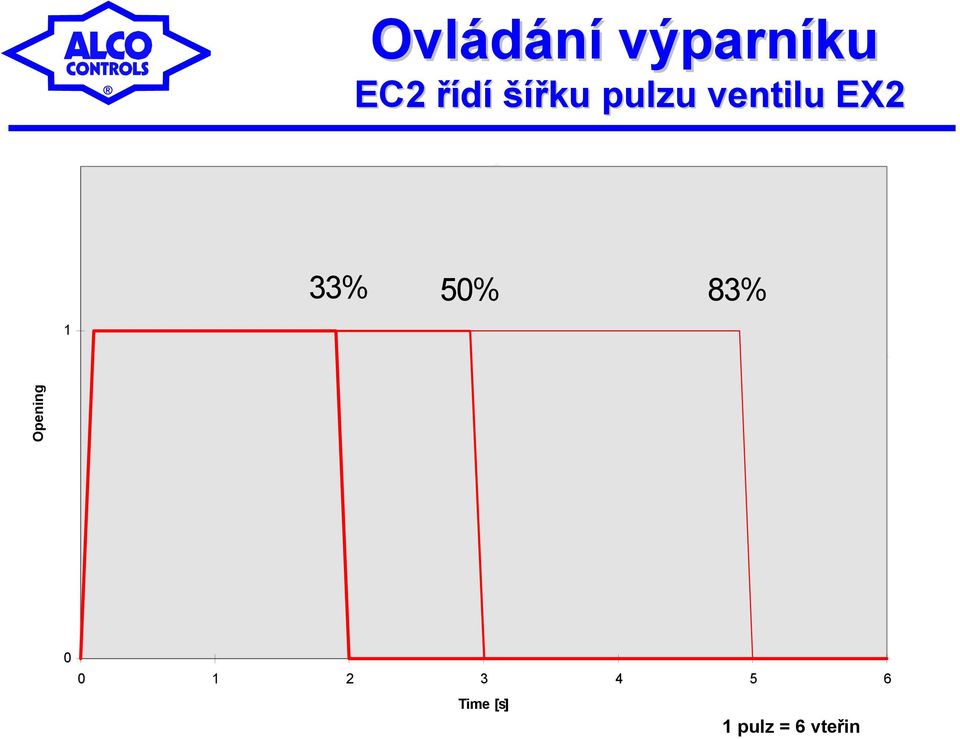

14 Ovládání výparníku EC2 řídí šířku pulzu ventilu EX2 33% 50% 83% 1 Opening Time [s] 1 pulz = 6 vteřin

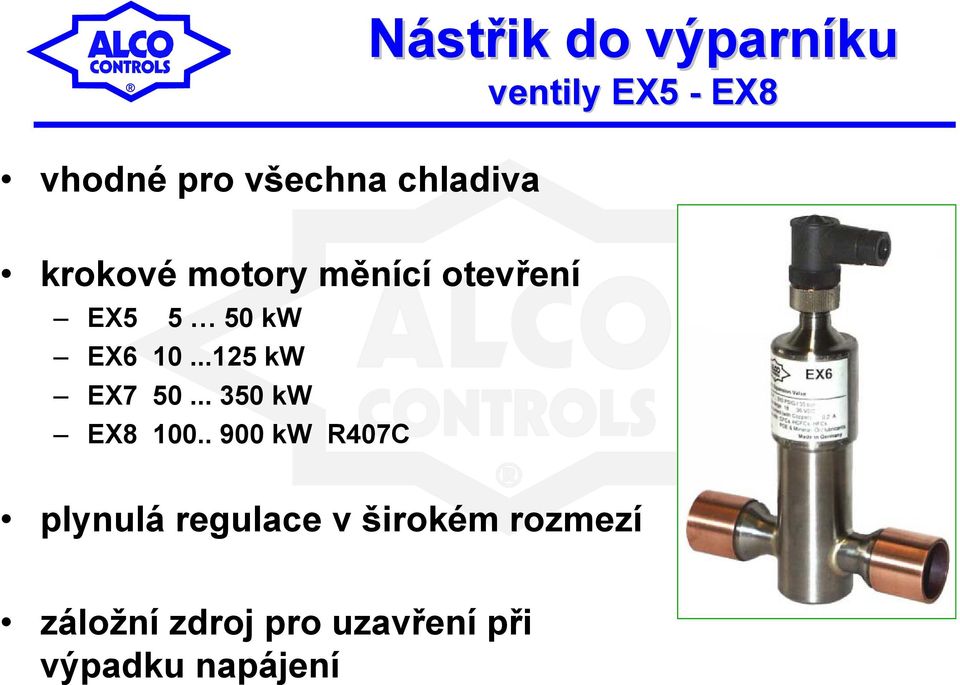

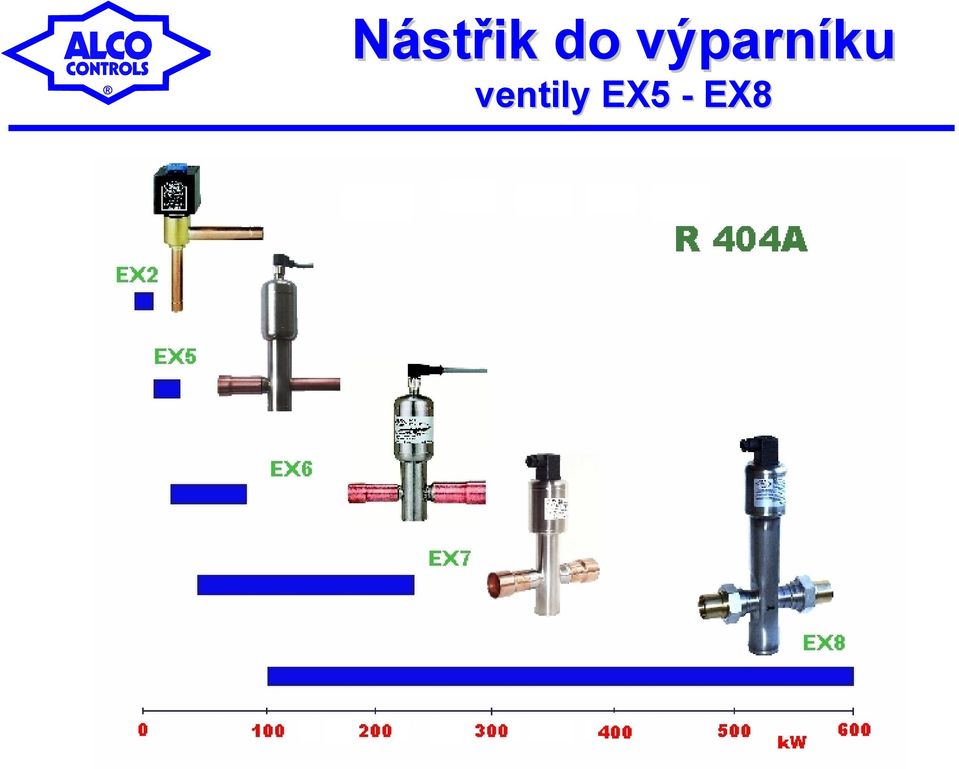

15 Nástřik do výparníku ventily EX5 - EX8 vhodné pro všechna chladiva krokové motory měnící otevření EX kw EX kw EX kw EX kw R407C plynulá regulace v širokém rozmezí záložní zdroj pro uzavření při výpadku napájení

16 Nástřik do výparníku ventily EX5 - EX8

17 Ovládání výparníku přehled programových funkcí společné činnosti řízení teploty vzduchu ovládání odtávání chladičů sledování a záznamy činností hlášení a záznam poruchových stavů test vlastních funkcí volitelné nastavení přídavné funkce pro řízení elektronických ventilů ovládání plynulého náběhu ventilů řízení přehřátí MOT funkce - obdoba MOP, ale v teplotě

18 Ovládání výparníku plynulý náběh činnosti ventilu (fuzzy( fuzzy) dynamické řízení elektronikou ve 3 fázích ovládání : fáze 1: rychlé zaplavení výparníku ventil otevře naplno - 100% pro rychlé naplnění chladivem sleduje změnu přehřátí bezpečného pro kompresory sleduje náběh rozdílu vypařovací teploty v případě poruchy přeruší činnost a opakuje náběh po 10 minutách fáze 2: nastavení provozních parametrů nastaví zhruba přehřátí pro bezpečný chod načte dosažené parametry pro další činnost ve fázi 3 fáze 3: regulace PID pevné nebo proměnlivé přehřátí tyto kroky se opakují při každém startu soustavy

19 Ovládání teploty vzduchu měření vstupní a výstupní teploty vzduchu výpočet řídící teploty z naměřených hodnot podle potřeby lze stanovit teplotu ve vhodném místě : virtuální způsob 1: skoková regulace ventil zavře při dosažení nastavené teploty vzduchu způsob 2: proměnlivé přehřátí výkon výparníku se mění změnou přehřátí mezi 3 15 K systém stále pracuje noční přestavění signál ze sítě může změnit nastavení

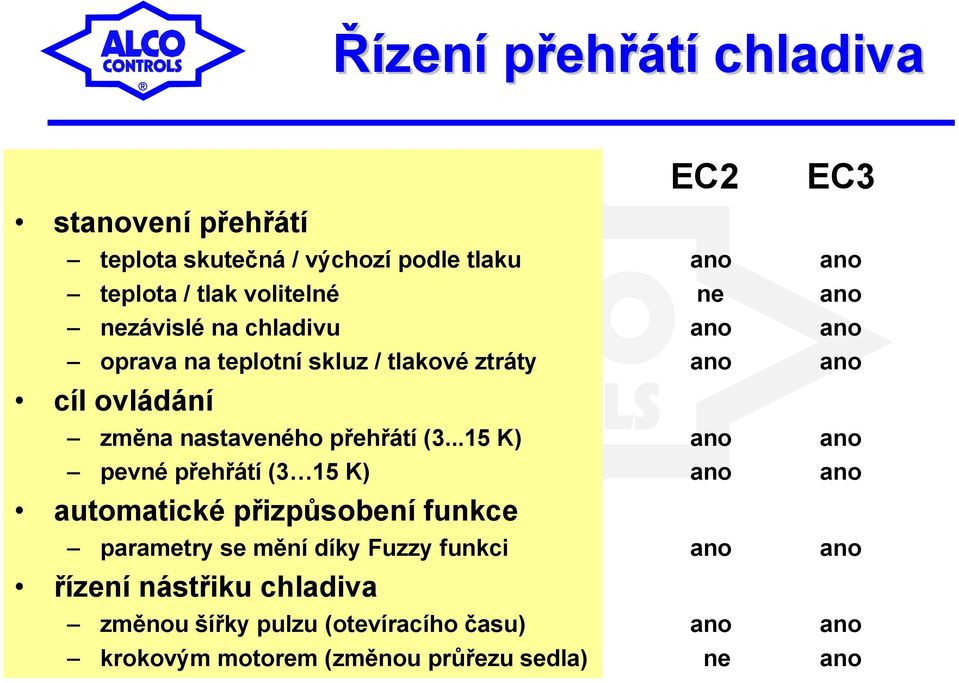

20 Řízení přehřátí chladiva stanovení přehřátí teplota skutečná / výchozí podle tlaku teplota / tlak volitelné nezávislé na chladivu oprava na teplotní skluz / tlakové ztráty cíl ovládání změna nastaveného přehřátí ( K) pevné přehřátí (3 15 K) automatické přizpůsobení funkce parametry se mění díky Fuzzy funkci řízení nástřiku chladiva změnou šířky pulzu (otevíracího času) krokovým motorem (změnou průřezu sedla) EC2 EC3 ano ano ne ano ano ano ano ano ano ano ano ano ano ano ano ano ne ano

21 Řízení odtávání v nastavených časových intervalech ukončení nastavenou teplotou a nejdelším časem podle potřeby přístroj si sám určuje zahájení odtávání podle potřeby s mezním časem možná volba ze tří způsobů vzduchem / elektricky / horkými parami ukončení teplotou lamely nebo výstupního vzduchu řízení ventilátorů výparníku zpoždění po odtávání spuštění po odtávání po zpoždění, nebo při určité teplotě

22 Řízení odtávání soustavy synchronizované odtávání kterýkoliv přístroj může zahájit odtávání i dalších výparníků při zapojení do jedné soustavy přístroj, který jako poslední končí odtávání souvisejícího výparníku končí i odtávání ostatních v jedné soustavě spuštění odtávání pomocí vnějšího systému řízení energie nebo i časem z centrály nvidefrctrlsync nvodefrctrlsync nvidefrctrlsync nvodefrctrlsync nvidefrctrlsync nvodefrctrlsync nvidefrctrlsync nvodefrctrlsync EC2 Rev 1.01 EC2 Rev 1.01 EC2 Rev 1.01 EC2 Rev 1.01 nvidefrendsync nvodefrendsync nvidefrendsync nvodefrendsync nvidefrendsync nvodefrendsync nvidefrendsync nvodefrendsync

23 Ovládání výparníku další funkce funkce MOT omezení nejvyšší provozní vypařovací teploty (obdoba tlaku) zvýšení nastavení přehřátí sledování a záznamy stavů hlášení dosažení mezních teplot (nejvyšší i nejnižší) MOT odtávacích cyklů závady čidel poruchy připojených přístrojů a dílů zprávy o poruchách na EC2 a zaslání prostřednictvím spojení AlcoNet

24 Činnosti v případě závady závada čidla přehřátí ventil pracuje dále v posledně otevřené poloze závada čidla teploty vzduchu nebo chladiva regulátor pracuje dále se signálem z jiného čidla porucha odtávacího čidla ukončí odtávání a ventilátor spustí po zpoždění přerušení napájení EX2 ventil zavře EX5 až EX 8 zavře ventil záložní zdroj přerušení průtoku chladiva ventil zavře a pokouší se chladivo opakovaně zjistit

25 Činnosti při autotestu EC zobrazení údajů čidel vstup / výstup výparníku - čidla na trubkách vstup / výstup vzduchu odtávácí čidlo - teplota lamely kontrola funkce výstupů - příslušné relé zareaguje relé kompresoru relé ventilátorů výparníku odtávací vstřikovací ventil otevře do určité polohy test displeje - rozsvítí se všechny LED, kontrola jejich svítivosti

26 Příklad testu EC2/EX přehřátí 8 K pevné vypnout -5 C diference: 2 K odtávání po 6 h T_sat T_suc Superheat Setpoint Air in Air out 5 70 Opening 60 Temp. [ C] Opening [%] odtává : : : : :00 Time vypíná : : : :00

27 Příklad testu EC2/EX přehřátí 8 K pevné vypnout -5 C diference: 2 K T_sat T_suc Superheat Setpoint Air in Air out 5 70 Opening 60 Temp. [ C] 0 50 Opening [%] odtává : : :00 Time

28 Ovládání výparníku shrnutí EC2 a EC3 s EXV představují ekonomické řešení s významnou úsporou energie umožňuje proměnlivou kondenzační teplotu i v zimě vykazuje citelné úspory energie! méně dílů s více vlastnostmi než je při běžném řešení méně práce s pájením společné pro více chladiv rychlá a snadná montáž většina funkcí je nastavena předem výrobcem nejnovější způsoby komunikace otevřený systém možnost komunikace i s dalšími soustavami
