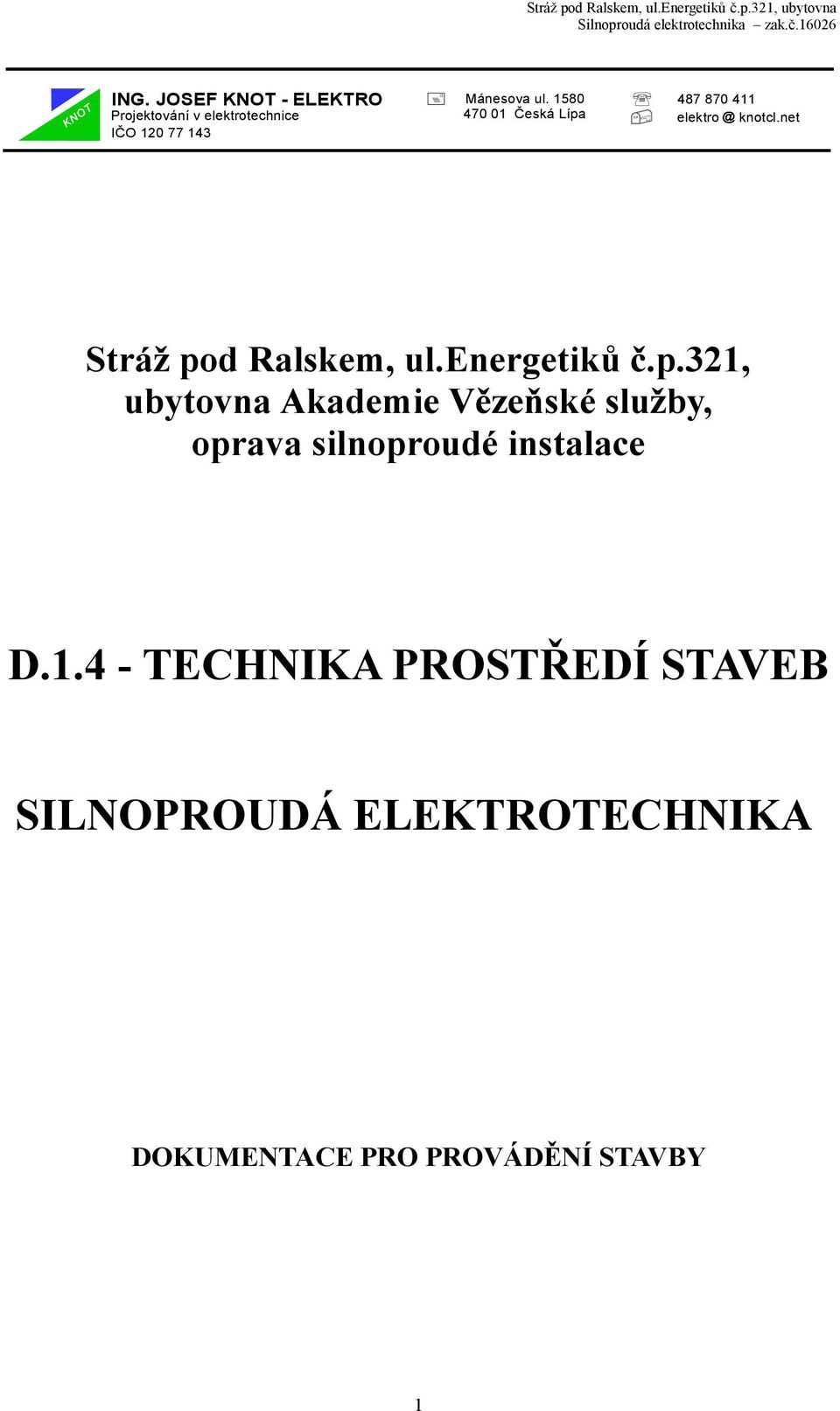

1 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. - ELEKTRO Projektování v elektrotechnice IČO Mánesova ul Česká Lípa elektro knotcl.net Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Akademie Vězeňské služby, oprava silnoproudé instalace D TECHNIKA PROSTŘEDÍ STAVEB SILNOPROUDÁ ELEKTROTECHNIKA DOKUMENTACE PRO PROVÁDĚNÍ STAVBY 1

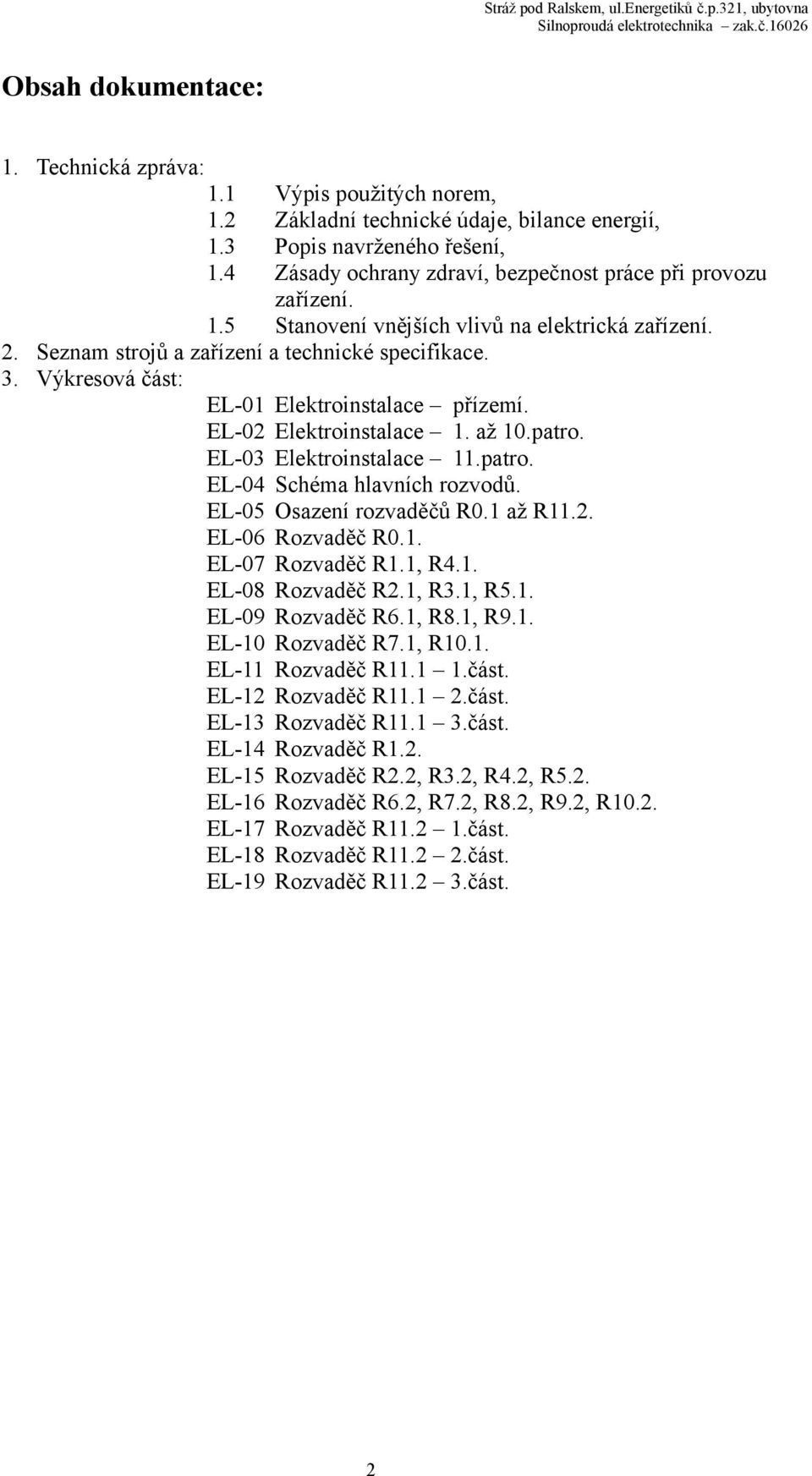

2 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. Obsah dokumentace: 1. Technická zpráva: 1.1 Výpis použitých norem, 1.2 Základní technické údaje, bilance energií, 1.3 Popis navrženého řešení, 1.4 Zásady ochrany zdraví, bezpečnost práce při provozu zařízení. 1.5 Stanovení vnějších vlivů na elektrická zařízení. 2. Seznam strojů a zařízení a technické specifikace. 3. Výkresová část: EL-01 Elektroinstalace přízemí. EL-02 Elektroinstalace 1. až 10.patro. EL-03 Elektroinstalace 11.patro. EL-04 Schéma hlavních rozvodů. EL-05 Osazení rozvaděčů R0.1 až R11.2. EL-06 Rozvaděč R0.1. EL-07 Rozvaděč R1.1, R4.1. EL-08 Rozvaděč R2.1, R3.1, R5.1. EL-09 Rozvaděč R6.1, R8.1, R9.1. EL-10 Rozvaděč R7.1, R10.1. EL-11 Rozvaděč R část. EL-12 Rozvaděč R část. EL-13 Rozvaděč R část. EL-14 Rozvaděč R1.2. EL-15 Rozvaděč R2.2, R3.2, R4.2, R5.2. EL-16 Rozvaděč R6.2, R7.2, R8.2, R9.2, R10.2. EL-17 Rozvaděč R část. EL-18 Rozvaděč R část. EL-19 Rozvaděč R část. 2

3 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. Identifikační údaje: Název stavby: Místo stavby: Městský úřad: Stavební úřad: Kraj: Investor: Zpracovatel : Stráž pod Ralskem, ulice Energetiků č.p.321, ubytovna Akademie Vězeňské služby, oprava silnoproudé instalace Stráž pod Ralskem, ul.energetiků č.p.321, k.ú.stráž pod Ralskem st.p.č.480, p.p.č.1351/9. Stráž pod Ralskem. Stráž pod Ralskem. Liberecký. Vězeňská služba České republiky, Akademie vězeňské služby, Máchova ul. č.p.200, Stráž pod Ralskem. Ing. Josef Knot, Česká Lípa, Mánesova ul. č.p.1580, AO ČKAIT , IČ Rozsah a předmět projektu: Projekt řeší opravu hlavních rozvodů zařízení silnoproudé elektrotechniky v objektu ubytovny Akademie Vězeňské služby, č.p.321, ul.energetiků, Stráž pod Ralskem, v rozsahu pro provádění stavby podle vyhlášky č.499/2006 Sb, příloha č.6. 3

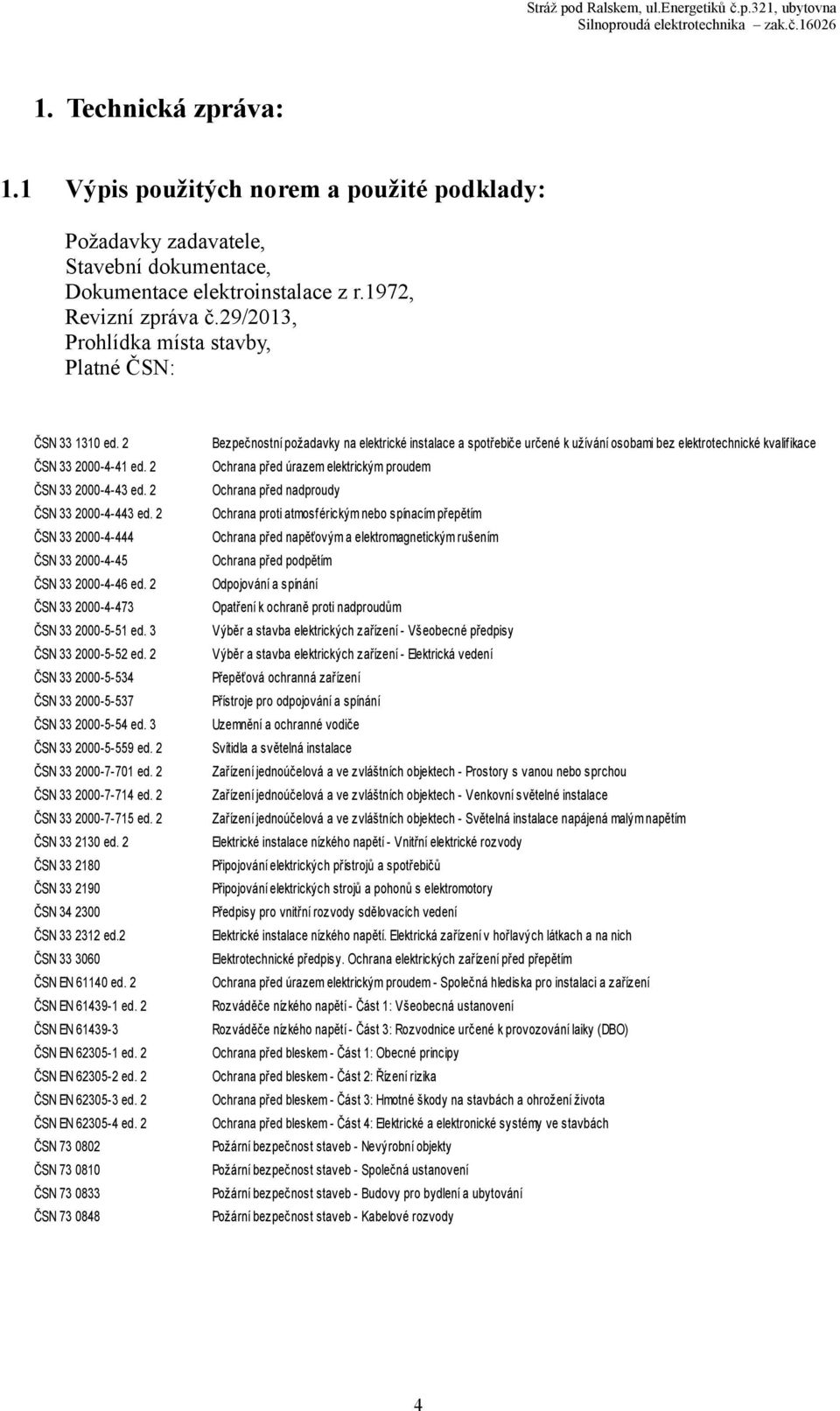

4 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. 1. Technická zpráva: 1.1 Výpis použitých norem a použité podklady: Požadavky zadavatele, Stavební dokumentace, Dokumentace elektroinstalace z r.1972, Revizní zpráva č.29/2013, Prohlídka místa stavby, Platné ČSN: ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ČSN ČSN ed. 2 ČSN ČSN ed. 3 ČSN ed. 2 ČSN ČSN ČSN ed. 3 ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ed. 2 ČSN ČSN ČSN ČSN ed.2 ČSN ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 ČSN EN ed. 2 ČSN ČSN ČSN ČSN Bezpečnostní požadavky na elektrické instalace a spotřebiče určené k užívání osobami bez elektrotechnické kvalifikace Ochrana před úrazem elektrickým proudem Ochrana před nadproudy Ochrana proti atmosférickým nebo spínacím přepětím Ochrana před napěťovým a elektromagnetickým rušením Ochrana před podpětím Odpojování a spínání Opatření k ochraně proti nadproudům Výběr a stavba elektrických zařízení - Všeobecné předpisy Výběr a stavba elektrických zařízení - Elektrická vedení Přepěťová ochranná zařízení Přístroje pro odpojování a spínání Uzemnění a ochranné vodiče Svítidla a světelná instalace Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou Zařízení jednoúčelová a ve zvláštních objektech - Venkovní světelné instalace Zařízení jednoúčelová a ve zvláštních objektech - Světelná instalace napájená malým napětím Elektrické instalace nízkého napětí - Vnitřní elektrické rozvody Připojování elektrických přístrojů a spotřebičů Připojování elektrických strojů a pohonů s elektromotory Předpisy pro vnitřní rozvody sdělovacích vedení Elektrické instalace nízkého napětí. Elektrická zařízení v hořlavých látkach a na nich Elektrotechnické předpisy. Ochrana elektrických zařízení před přepětím Ochrana před úrazem elektrickým proudem - Společná hlediska pro instalaci a zařízení Rozváděče nízkého napětí - Část 1: Všeobecná ustanovení Rozváděče nízkého napětí - Část 3: Rozvodnice určené k provozování laiky (DBO) Ochrana před bleskem - Část 1: Obecné principy Ochrana před bleskem - Část 2: Řízení rizika Ochrana před bleskem - Část 3: Hmotné škody na stavbách a ohrožení života Ochrana před bleskem - Část 4: Elektrické a elektronické systémy ve stavbách Požární bezpečnost staveb - Nevýrobní objekty Požární bezpečnost staveb - Společná ustanovení Požární bezpečnost staveb - Budovy pro bydlení a ubytování Požární bezpečnost staveb - Kabelové rozvody 4

5 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. 1.2 Základní technické údaje, bilance energií: Napájecí síť - 3, 50Hz, 3x400V/230V, TN-C, 3NPE, 50Hz, 3x400V/230V, TN-S. Napájení - z skříně RIS8 vně č.p.321 stávající. Měření - ve skříni RE vně č.p.321 stávající. Jištění - ve skříni HDS, 4x 3x100gG, ve skříni RE, 3x 500gL. Prostory - normální, vně nebezpečné. Ochrana před úrazem elektrickým proudem - Izolací, automatickým odpojením od zdroje nadproudovými jistícími prvky a proudovými chrániči, ochranným uzemněním, ochranným pospojováním. Instalovaný příkon: Osvětlení - 18,3 kw Příprava pokrmů - 540,0 kw Motory - 23,6 kw Ostatní - 2,1 kw Celkem - 584,0 kw Soudobý příkon - 21,0 kw Celkový soudobý příkon - 250,0 kw 1.3 Popis navrženého řešení: Připojení na distribuční soustavu a měření odběru elektrické energie: Připojení na stávající distribuční síť ČEZ Distribuce je provedeno v hlavní domovní skříni budovy (RE) č.p.321. Jelikož nedochází k navýšení odebíraného příkonu, bude napojení stávající a bez úprav. Měření spotřeby elektrické energie objektu je umístěno v hlavní domovní skříni RE vně budovy č.p.321. Měření je trojfázové nepřímé s hodnotou hlavního jističe 3x500A. Jelikož nedochází k navýšení odebíraného příkonu, bude měření spotřeby elektrické energie stávající a bez úprav. Napájení z jednotlivých rozvaděčů stávající stav: Z hlavní domovní skříně RE je stávajícími kabely AYKY 3-Jx mm 2 napájena rozpojovací pojistková skříň RIS8 vně č.p.321. Z rozpojovací skříně RIS8 je napájen stávajícími kabely AYKY 4-Jx70 mm 2 a AYKY 4-Jx50 mm 2 hlavní rozvaděč budovy HR v 1.NP budovy, stávajícím kabelem AYKY 4-Jx70 mm 2 jsou napájeny stávající patrové rozvaděče R0.1 až R5.1, stávajícím kabelem AYKY 4-Jx70 mm 2 jsou napájeny stávající patrové rozvaděče R6.1 až R11.1, stávajícím kabelem AYKY 4-Jx70 mm 2 jsou napájeny stávající patrové rozvaděče R1.2 až R5.2, stávajícím kabelem AYKY 4-Jx70 mm 2 jsou napájeny stávající patrové rozvaděče R6.2 až R11.2. Z rozvaděče HR jsou stávajícími kabely AYKY 4-Jx6 mm 2 napájeny stávající 5

6 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. rozvaděče ventilátorů RVO1, RVO2, RVO3 a RVO4 ve 12.NP. Z rozvaděče HR jsou napojeny další rozvaděče a zařízení, která nejsou součástí předmětu tohoto projektu. Z jednotlivých patrových rozvaděčů R0.1 až R11.2 jsou kabely AYKY 4-Jx4 mm 2 napájeny rozvaděče pokojů RP1 až RP104. Z jednotlivých rozvaděčů ventilátorů RVO1 až RVO4 jsou kabely AYKY 4-Jx2,5 mm 2 napájeny jednotlivé ventilátory na střeše budovy. Kabely AYKY 3-Ox2,5 mm 2 jsou napojeny zapínací tlačítka v jednotlivých pokojích pro ovládání příslušných ventilátorů. Napájení z jednotlivých rozvaděčů nový stav: Stávající napájení patrových rozvaděčů R0.1 až R11.2 kabely AYKY 4-Jx70 mm 2 bude demontováno. Bude demontován stávající nefunkční rozvod nouzového osvětlení, nefunkční rozvod domovního telefonu a zvonků v jednotlivých stoupacích šachtách. Bude demontováno napájení jednotlivých rozvaděčů pokojů RP1 až RP104. Budou demontovány stávající patrové rozvaděče R0.1 až R11.2. Stávající slaboproudé rozvody a napájení ostatních zařízení, které jsou umístěny ve stoupací šachtě, budou ponechány. Bude demontována stávající kabelová trasa z PVC kanálů a lišt na příslušných chodbách. V případě, že budou v kolizi stávající nouzová svítidla s novou kabelovou trasou na jednotlivých chodbách, budou tato svítidla demontována a znovu osazena tak, aby nebyla v kolizi s kabelovou trasou. Budou demontovány stávající rozvaděče ventilátorů RVO1 až RVO4 v 12.NP budovy včetně napájecího vedení těchto rozvaděčů. Z rozpojovací skříně RIS8 vně budovy budou nově kabely CYKY 4-Jx70 mm 2, resp. mm 2 (požární char. B2ca, s1, d1), napájeny příslušné patrové rozvaděče R0.1 až R11.2. Nově budou osazeny jednotlivé patrové rozvaděče R0.1 až R11.2 v místech stávajících patrových rozvaděčů. Stávající rozvaděčové niky budou přizděny podle osazovacích rozměrů příslušného rozvaděče. Patrové rozvaděče R0.1 až R11.2 budou provedeny s požární odolností alespoň EI30-DP1. Z patrových rozvaděčů budou nově kabely mm 2 (požární char. B2ca, s1, d1) napájeny příslušné rozvaděče pokojů RP1 až RP104. Z patrových rozvaděčů budou provedeny rezervní vývody (světelný a zásuvkový okruh) do prostorů jednotlivých patrových šaten. Z rozvaděče R11.1, resp.r11.2 budou nově napájeny stávajícími kabely stávající ventilátory M1 až M18, které budou ovládány stávajícími zapínacími tlačítky v příslušných pokojích. Ve vybraných patrových rozvaděčích, podle výkresové části, budou osazeny soklové zásuvky pro napájení slaboproudých zařízení (zařízení datových rozvodů), která jsou nyní umístěna ve stávajících patrových rozvaděčích a budou také přemístěna do nových patrových rozvaděčů. Náhradní a nouzové napájení: Bez požadavku na náhradní nebo nouzové napájení. 6

7 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. Uložení vedení a druhy kabelů: Kabelové vedení mimo budovu bude v provedení CYKY, uloženo v zemi, v hloubce alespoň 70cm, v pískovém loži, označené výstražnou PVC fólií podle ČSN ed.2 a ČSN Kabelová vedení budou uvnitř budovy v 1.PP v provedení CYKY, uloženy v drátěných kabelových žlabech na povrchu. Stoupací kabelová vedení v 1.NP až 11.NP budou v provedení bezhalogenovém CXKH-R (požární char.min.b2ca, s1, d1) uložena ve stávajících stoupacích kabelových šachtách a na stoupacích žebřících. Kabelová vedení k jednotlivým rozvaděčům pokojů RP1 až RP104 a do šaten budou v provedení bezhalogenovém CXKH-R (požární char.min.b2ca, s1, d1) uložena na povrchu v plastových bezhalogenových kabelových kanálech. Průchody kabelů mezi 1.PP a 1.NP budou utěsněny požárními ucpávkami s odolností alespoň EI30. Uzemňovací soustava, ochrana před bleskem a přepětím, pospojování: Uzemňovací soustava a vnější ochrana před úderem blesku je stávající a není předmětem této dokumentace. Proti přepětí ze sítě NN bude v rozvaděči R0.1, R1.2, R11.1 a R11.2 osazen svodič bleskových proudů a přepětí typ 1+2 pro třídu ochrany LPL III. Ochranné svorkovnice patrových rozvaděčů R0.1 až R11.2, ochranné svorkovnice rozvaděčů pokojů RP1 až RP104 budou pospojovány na stávající svorkovnici pro vyrovnání potenciálu EP ve skříni HR podle ČSN ed.3 a ČSN ed.2. 7

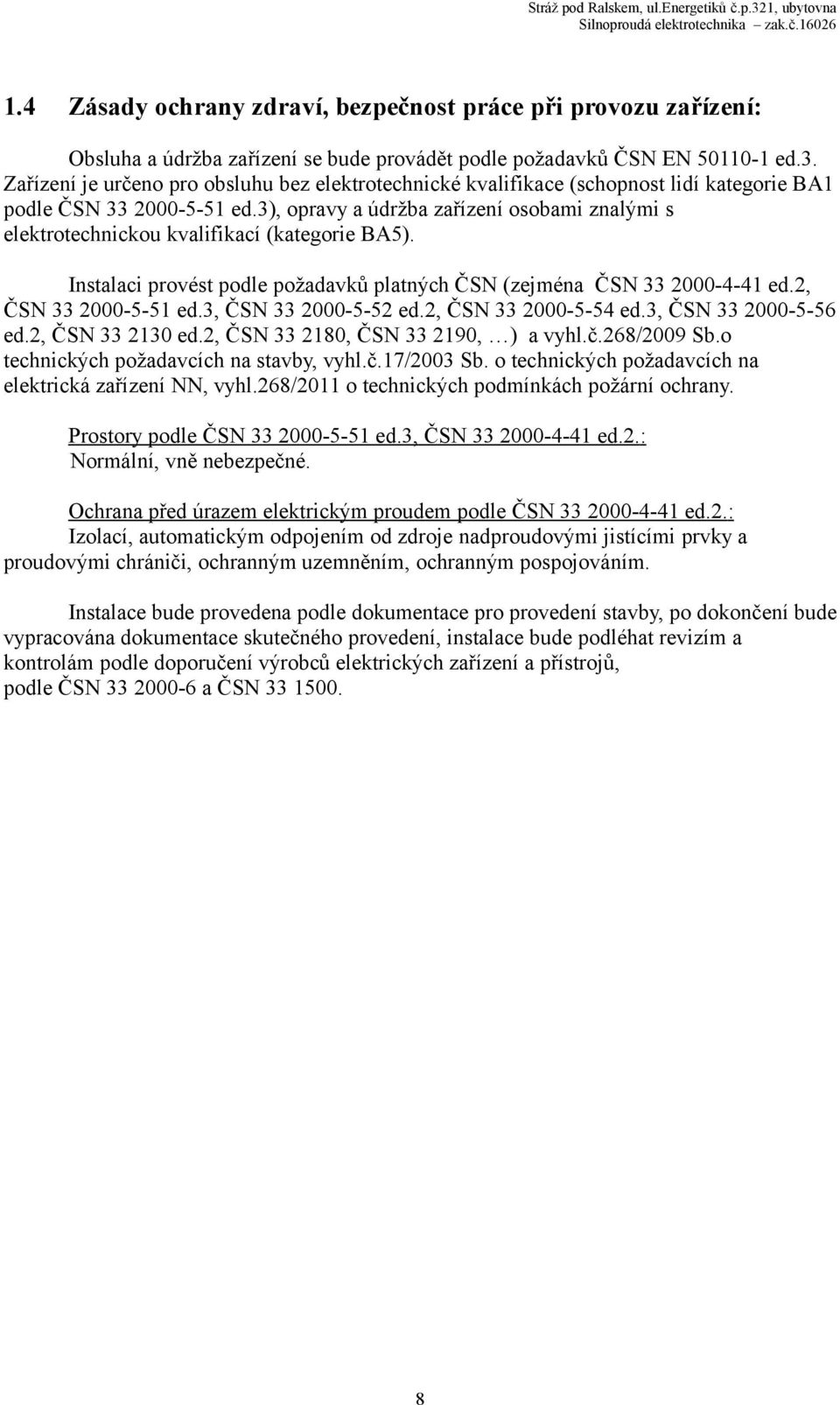

8 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. 1.4 Zásady ochrany zdraví, bezpečnost práce při provozu zařízení: Obsluha a údržba zařízení se bude provádět podle požadavků ČSN EN ed.3. Zařízení je určeno pro obsluhu bez elektrotechnické kvalifikace (schopnost lidí kategorie BA1 podle ČSN ed.3), opravy a údržba zařízení osobami znalými s elektrotechnickou kvalifikací (kategorie BA5). Instalaci provést podle požadavků platných ČSN (zejména ČSN ed.2, ČSN ed.3, ČSN ed.2, ČSN ed.3, ČSN ed.2, ČSN ed.2, ČSN , ČSN , ) a vyhl.č.268/2009 Sb.o technických požadavcích na stavby, vyhl.č.17/2003 Sb. o technických požadavcích na elektrická zařízení NN, vyhl.268/2011 o technických podmínkách požární ochrany. Prostory podle ČSN ed.3, ČSN ed.2.: Normální, vně nebezpečné. Ochrana před úrazem elektrickým proudem podle ČSN ed.2.: Izolací, automatickým odpojením od zdroje nadproudovými jistícími prvky a proudovými chrániči, ochranným uzemněním, ochranným pospojováním. Instalace bude provedena podle dokumentace pro provedení stavby, po dokončení bude vypracována dokumentace skutečného provedení, instalace bude podléhat revizím a kontrolám podle doporučení výrobců elektrických zařízení a přístrojů, podle ČSN a ČSN

9 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. 1.5 Určení vnějších vlivů na elektrická zařízení č./1: Název akce: Stráž pod Ralskem, ulice Energetiků č.p.321, ubytovna Akademie Vězeňské služby, oprava silnoproudé instalace Název objektu: Ubytovna. Projektant: Ing.Josef Knot, Česká Lípa, Mánesova č.p.1580, ČKAIT Provozovatel: Vězeňská služba České republiky, Akademie vězeňské služby, Máchova ul. č.p.200, Stráž pod Ralskem. Podklady použité pro vypracování: Stavební dokumentace, ČSN ed.3, ČSN ed.2. Předmět posuzování: Předmětem určení vlivu na elektrické zařízení jsou dotčené prostory ubytovny. Určení vnějších vlivů: Chodby: 1. Teplota okolí AA5 12.Sluneční záření AN1 2. Vlhkost AB5 13.Seismicita AP1 3. Nadmořská výška AC1 14.Bouřková činnost AQ1 4. Voda AD1 15.Pohyb vzduchu AR1 5. Cizí tělesa AE1 16.Vítr AS1 6. Koroze AF1 17.Schopnost lidí BA1 7. Ráz AG1 18.Dotyk se zemí BC1 8. Vibrace AH1 19.Únik BD4 9. Rostlinstvo AK1 20.Látky v objektu BE1 10.Živočichové AL1 21.Konstrukční mat. CA1 11.Záření AM1 22.Provedení budovy CB1 Pozn.: Jedná se o vnitřní prostor chráněný před atmosférickými vlivy s teplotou okolí od +5 C do +35 C. V případě nebezpečí je únik osob složitý množstvím a charakterem únikové cesty (velký počet osob, složitý únik). Opravy zařízení budou vykonávat pouze osoby s elektrotechnickou kvalifikací. Je to prostor bezpečný z hlediska úrazu elektrickým proudem. 9

10 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. Venkovní prostory: 1. Teplota okolí AA3, AA4 12.Sluneční záření AN2 2. Vlhkost AB8 13.Seismicita AP1 3. Nadmořská výška AC1 14.Bouřková činnost AQ2 4. Voda AD3 15.Pohyb vzduchu AR2 5. Cizí tělesa AE3 16.Vítr AS2 6. Koroze AF2 17.Schopnost lidí BA1 7. Ráz AG1 18.Dotyk se zemí BC1 8. Vibrace AH1 19.Únik BD1 9. Rostlinstvo AK1 20.Látky v objektu BE1 10.Živočichové AL1 21.Konstrukční mat. CA1 11.Záření AM1 22.Provedení budovy CB1 Pozn.: Jedná se o venkovní prostor s teplotou okolí od -20 C do +35 C, pod přístřeškem a mimo přístřešek, s možností trvalé atmosférické koroze. Opravy zařízení budou vykonávat pouze osoby s elektrotechnickou kvalifikací a to v době mimo působení vlivu AD. Je to prostor nebezpečný z hlediska úrazu elektrickým proudem. Zdůvodnění: Určení vnějších vlivů bylo provedeno projektantem elektrického zařízení podle obdobných zařízení, podle podkladů investora a ČSN ed.3, ČSN ed.2. 10

11 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. 2. Seznam strojů a zařízení a technické specifikace: Napěťová soustava - 3, 50Hz, 3x400V/230V, TN-C, 3NPE, 50Hz, 3x400V/230V, TN-S. Napájení - stávající ze skříně RE, 3x400V/500A vně č.p.321. Měření - stávající ve skříni RE, nepřímé dvojsazbové 3x500A. Jištění - ve skříni RIS8, 4x 3x100gG. Rozvaděče - R0.1 až R11.1, 3x400V/100A, IP54/IP20, EI30, R1.2 až R11.2, 3x400V/100A, IP54/IP20, EI30. Osvětlení - stávající. Uzemňovací soustava- stávající. Ochrana před bleskem- stávající. Ochrana proti přepětí - ze sítě NN SPD typ 1+2 v R0.1, R1.2, R11.1, R11.2. ELEKTROINSTALACE PÁTEŘNÍ VEDENÍ Číslo pol. Popis položky Množství MJ 1 plastový bezhalogenový kanál 110x70mm, PK110x70DHF 612 m 2 stínící ocelový kanál 40x33mm, SK40x m 3 příchytky stínícího kanálu, TKPSK 310 ks 4 propojovací lanko stínícího kanálu, PLSK 310 ks 5 stoupací žebřík ocelový š.500mm, KZ500/60 50 m 6 kabel.žlab drát.merkur2 200/50 30 m 7 nosník kabel.žlabu NZM200 Merkur2 24 ks 8 spojka SZM1 Merkur2 60 ks 9 krabice bezhalogenová IP65, KSK80 vč.svorkovnice 20 ks 10 ukonc.vod.v rozv.vc.zap.a konc.do 2.5mm2 138 ks 11 ukonč.vod.v rozv.vc.zap.a konc.do 16mm ks 12 ukonč.vod.v rozv.vc.zap.a konc.do 35mm2 46 ks 13 ukonč.vod.v rozv.vc.zap.a konc.do 70mm2 196 ks 14 Kabel bezhalogen. B2ca,s1,d1 - CXKH-R 3-Ox1.5 mm2 80 m 15 Kabel bezhalogen. B2ca,s1,d1 - CXKH-R 4-Jx1.5 mm2 135 m 16 Kabel bezhalogen. B2ca,s1,d1 - mm m 17 Kabel bezhalogen. B2ca,s1,d1 - mm2 110 m 18 Vodič bezhalogen. B2ca,s1,d1 - mm2 145 m 19 Vodič bezhalogen. B2ca,s1,d1 - mm2 865 m 20 Kabel CYKY 4-Jx70 mm2 200 m 21 Vodič CYA 6 mm2 80 m 22 položení výstražné folie PVC s=330mm 165 m 23 montáž rozvaděče do hmotnosti 100kg 23 ks 24 Protipožární kabelová ucpávka EI30 2 ks 25 Plynotěsná a vodotěsná kabelová průchodka, d=31mm 4 ks 11

12 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. ELEKTROINSTALACE NAPOJENÍ ŠATEN A SPOL.MÍSTNOSTÍ Číslo pol. Popis položky Množství MJ 26 Kabel bezhalogen. B2ca,s1,d1 - CXKH-R 3-Jx1.5 mm2 530 m 27 plastový bezhalogenový kanál 40x20mm, LHD40x20HF 140 m 28 krabice bezhalogenová IP65, KSK80 vč.svorkovnice 22 ks ZEMNÍ PRÁCE Číslo pol. Popis položky Množství MJ 29 vytyč.trati vedení ve volném terénu 0,02 km 30 kabel.rýha 35cm/šir.80cm/hl. zem.tř.4 23 m 31 ruč.zához.rýhy 35cm šir.80cm hl.zem.tř.4 23 m 32 lože z kop.písku 1,4 m3 33 hutnění zeminy strojem, tl.20cm 5,5 m3 ZEDNICKÉ PRÁCE Číslo pol. Popis položky Množství MJ 34 zdění rozvaděčové niky 23 ks 35 průraz železobeton.konstrukcí 154 ks DODÁVKY Číslo pol. Popis položky Množství MJ 36 Rozvaděč R0.1 1 ks 37 Rozvaděč R1.1, R4.1 2 ks 38 Rozvaděč R2.1, R3.1, R5.1 3 ks 39 Rozvaděč R6.1, R8.1, R9.1 3 ks 40 Rozvaděč R7.1, R ks 41 Rozvaděč R ks 42 Rozvaděč R1.2 1 ks 43 Rozvaděč R2.2, R3.2, R4.2, R5.2 4 ks 44 Rozvaděč R6.2, R7.2, R8.2, R9.2, R ks 45 Rozvaděč R ks PŘIDRUŽENÉ NÁKLADY Číslo pol. Popis položky Množství MJ 46 Doprava a přesun 3,6 % 47 Podružný materiál 6 % 48 Pomocné práce (bourání, začištění, ) 10 % 49 Zařízení staveniště 1 ks 50 Demontáže 180 hod. 51 Úprava stávající instalace 40 hod. 52 Likvidace odpadu 1 ks 53 Dokumentace skutečného provedení 1 ks 54 Revizní zpráva 1 ks 55 Náklady nezahrnuté v položkách 1 ks 12

13 Stráž pod Ralskem, ul.energetiků č.p.321, ubytovna Silnoproudá elektrotechnika zak.č. 3. Výkresová část viz příloha. Vypracoval: Ing. Josef Knot 13

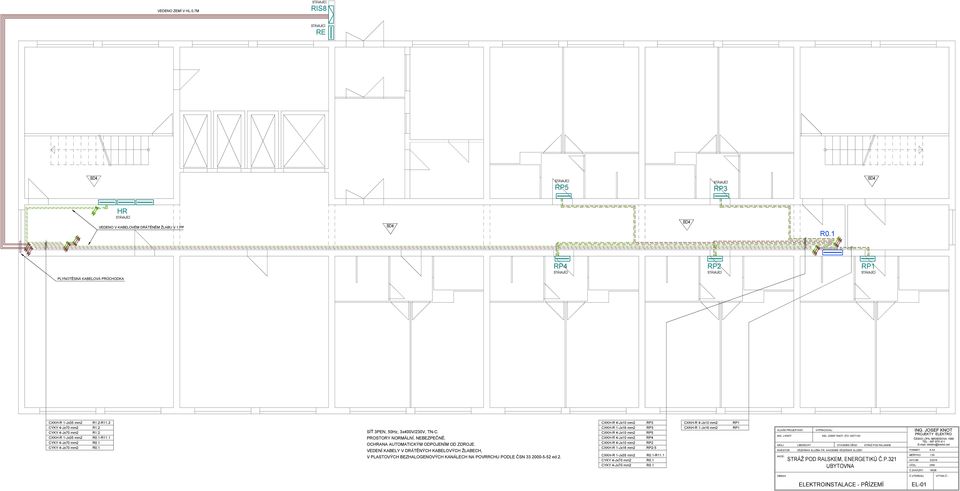

14 VEDENO ZEMÍ V HL.0,7M RIS8 RE BD4 RP5 RP3 BD4 HR VEDENO V KABELOVÉM DRÁTĚNÉM ŽLABU V 1.PP BD4 BD4 R0.1 RP4 RP2 RP1 PLYNOTĚSNÁ KABELOVÁ PRŮCHODKA mm2 R1.2-R11.2 CYKY 4-Jx70 mm2 R1.2 CYKY 4-Jx70 mm2 R1.2 mm2 R0.1-R11.1 CYKY 4-Jx70 mm2 R0.1 CYKY 4-Jx70 mm2 R0.1 SÍŤ 3, 50Hz, 3x400V/230V, TN-C. PROSTORY NORMÁLNÍ, NEBEZPEČNÉ. OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. VEDENÍ KABELY V DRÁTĚNÝCH KABELOVÝCH ŽLABECH, V PLASTOVÝCH BEZHALOGENOVÝCH KANÁLECH NA POVRRCHU PODLE ČSN ed.2. mm2 mm2 mm2 mm2 mm2 mm2 mm2 CYKY 4-Jx70 mm2 CYKY 4-Jx70 mm2 RP3 RP3 RP5 RP4 RP2 RP2-5 R0.1-R11.1 R0.1 R0.1 mm2 mm2 RP1 RP1, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 8 A4 1:50 ELEKTROINSTALACE - PŘÍZEMÍ EL-01

15 UKONČIT V INSTALAČNÍ KRABICI UKONČIT V INSTALAČNÍ KRABICI BD4 (RP21,30,39,48,57,66,75,84,93) RP12 (RP19,28,37,46,55,64,73,82,91) RP10 (RP17,26,35,44,53,62,71,80,89) RP8 BD4 R1.2-R10.2 BD4 BD4 R1.1-R10.1 RP14 (RP23,32,41,50,59,68,77,86,95) RP13 (RP22,31,40,49,58,67,76,85,94) RP11 (RP20,29,38,47,56,65,74,83,92) RP9 (RP18,27,36,45,54,63,72,81,90) RP7 (RP16,25,34,43,52,61,70,79,88) RP6 (RP15,24,33,42,51,60,69,78,87) mm2 mm2 mm2 mm2 mm2 mm2 mm2 SV.ŠATNA ZÁS.ŠATNA RP14 RP13 RP11 RP12 RP11-14 mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 SV.ŠATNA ZÁS.ŠATNA RP8 RP8 RP7 RP10 RP9 RP7-10 mm2 mm2 RP6 RP6 SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. VEDENÍ V PLASTOVÝCH BEZHALOGENOVÝCH KANÁLECH NA POVRRCHU PODLE ČSN ed.2., IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 8 A4 1:50 ELEKTROINSTALACE - 1. AŽ 10.PATRO EL-02

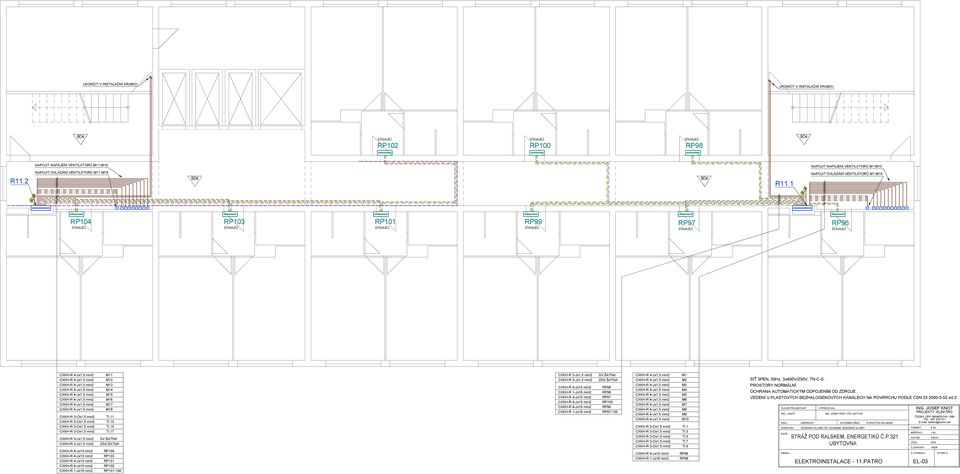

16 UKONČIT V INSTALAČNÍ KRABICI UKONČIT V INSTALAČNÍ KRABICI BD4 RP102 RP100 RP98 BD4 NAPOJIT NAPÁJENÍ VENTILÁTORŮ M11-M18 NAPOJIT NAPÁJENÍ VENTILÁTORŮ M1-M10 R11.2 NAPOJIT OVLÁDÁNÍ VENTILÁTORŮ M11-M18 BD4 BD4 R11.1 NAPOJIT OVLÁDÁNÍ VENTILÁTORŮ M1-M10 RP104 RP103 RP101 RP99 RP97 RP96 CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 M11 M12 M13 M14 M15 M16 M17 M18 Tl.11 Tl.13 Tl.15 Tl.17 SV.ŠATNA ZÁS.ŠATNA RP104 RP103 RP101 RP102 RP mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 SV.ŠATNA ZÁS.ŠATNA RP98 RP98 RP97 RP100 RP99 RP CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 CXKH-R 3-Ox1,5 mm2 mm2 mm2 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 Tl.1 Tl.3 Tl.5 Tl.7 Tl.9 RP96 RP96 SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. VEDENÍ V PLASTOVÝCH BEZHALOGENOVÝCH KANÁLECH NA POVRRCHU PODLE ČSN ed.2., IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM ELEKTROINSTALACE - 11.PATRO EL-03 8 A4 1:50

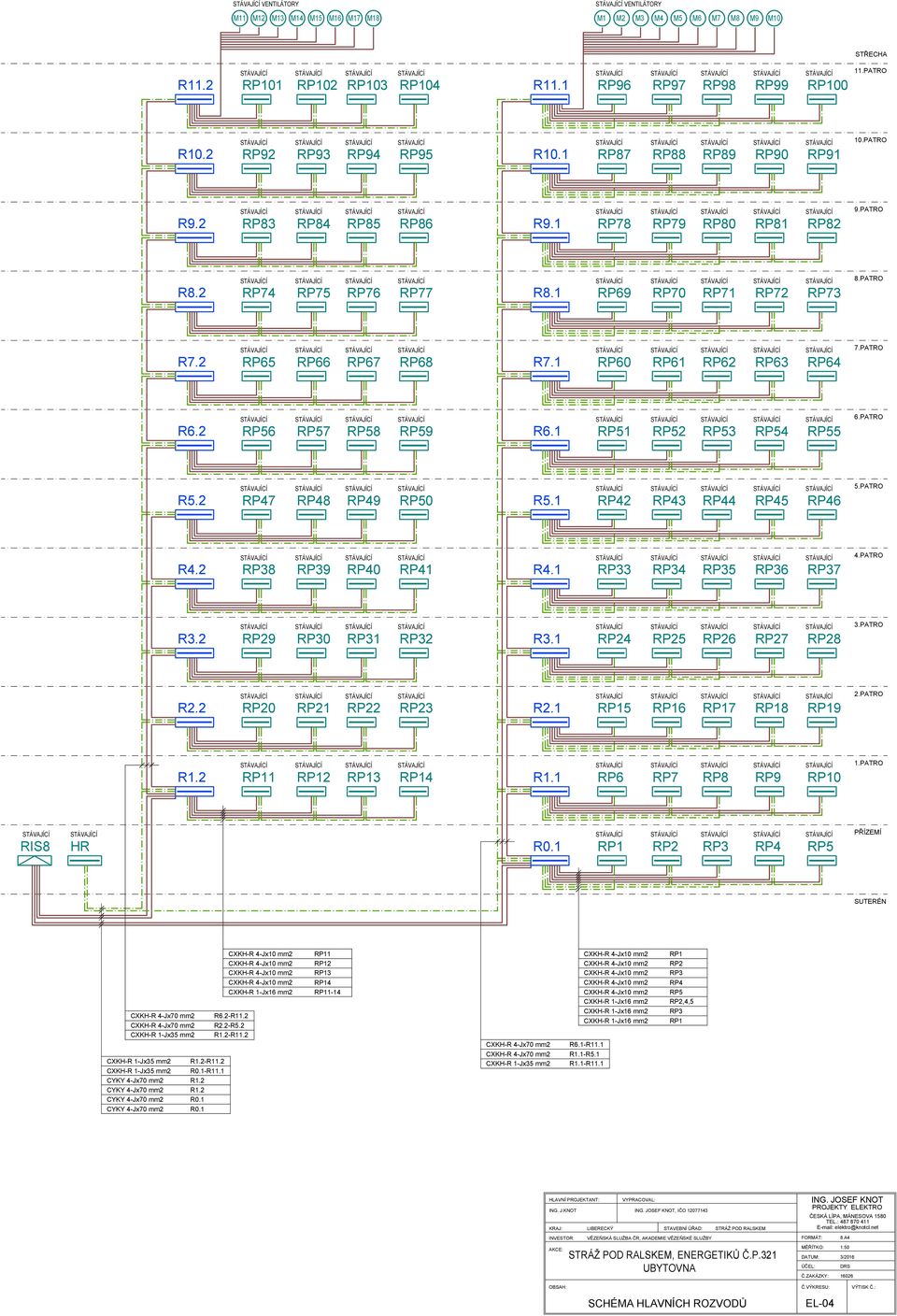

17 VENTILÁTORY M11 M12 M13 M14 M15 M16 M17 M18 VENTILÁTORY M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 STŘECHA R11.2 RP101 RP102 RP103 RP104 R11.1 RP96 RP97 RP98 RP99 RP PATRO R10.2 RP92 RP93 RP94 RP95 R10.1 RP87 RP88 RP89 RP90 RP91 10.PATRO R9.2 RP83 RP84 RP85 RP86 R9.1 RP78 RP79 RP80 RP81 RP82 9.PATRO R8.2 RP74 RP75 RP76 RP77 R8.1 RP69 RP70 RP71 RP72 RP73 8.PATRO R7.2 RP65 RP66 RP67 RP68 R7.1 RP60 RP61 RP62 RP63 RP64 7.PATRO R6.2 RP56 RP57 RP58 RP59 R6.1 RP51 RP52 RP53 RP54 RP55 6.PATRO R5.2 RP47 RP48 RP49 RP50 R5.1 RP42 RP43 RP44 RP45 RP46 5.PATRO R4.2 RP38 RP39 RP40 RP41 R4.1 RP33 RP34 RP35 RP36 RP37 4.PATRO R3.2 RP29 RP30 RP31 RP32 R3.1 RP24 RP25 RP26 RP27 RP28 3.PATRO R2.2 RP20 RP21 RP22 RP23 R2.1 RP15 RP16 RP17 RP18 RP19 2.PATRO R1.2 RP11 RP12 RP13 RP14 R1.1 RP6 RP7 RP8 RP9 RP10 1.PATRO RIS8 HR R0.1 RP1 RP2 RP3 RP4 RP5 PŘÍZEMÍ SUTERÉN mm2 mm2 mm2 mm2 R1.2-R11.2 mm2 CYKY 4-Jx70 mm2 R0.1-R11.1 R1.2 CYKY 4-Jx70 mm2 R1.2 CYKY 4-Jx70 mm2 R0.1 CYKY 4-Jx70 mm2 R0.1 mm2 mm2 mm2 mm2 mm2 R6.2-R11.2 R2.2-R5.2 R1.2-R11.2 RP11 RP12 RP13 RP14 RP11-14 mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 mm2 R6.1-R11.1 R1.1-R5.1 R1.1-R11.1 RP1 RP2 RP3 RP4 RP5 RP2,4,5 RP3 RP1, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 8 A4 1:50 SCHÉMA HLAVNÍCH ROZVODŮ EL-04

18 POŽÁRNĚ ODOLNÝ SÁDROKARTON STROP 50mm ZDIVO DOZDÍVKA YTONG DOZDÍVKA YTONG 150mm 105mm ROZVADĚČ Rx.x hl.290mm 900mm 785mm 600mm 1625mm 275mm SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 ROZVADĚČOVÁ NIKA BUDE UPRAVENA NA ROZMĚRY NOVÉHO ROZVADĚČE, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 2 A4 -- PODLAHA OSAZENÍ ROZVADĚČŮ R0.1 AŽ R11.2 EL-05

19 R0.1 In=100A L1 L2 L3 FV1 T1+2 FA1 FA2 FA3 FA4 FA5 FA6 10 B FA7 6 B FA8 6 B FI1 10B/0.030 QA1 1 KR1 16A SA KM1 XS N PE RIS8 CYKY 4-Jx70 R1.1 CYKY 4-Jx70 RIS8 R6.1 HR R1.1 RP2,4,5 RP1 RP3 RP1 RP2 RP3 RP4 RP5 OVLÁDÁNÍ SVĚTLA CHODBA SVĚTLA CHODBA SVĚTLA SKLAD st.ayky 3-Ox2,5 st.ayky 2-Jx2,5 ZÁSUVKY SKLAD SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 PROSTORY NORMÁLNÍ. QA1 VYPÍNAČ 3x400V/1 OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. FV1 XS1 KR1 KM1 SVODIČ PŘEPĚTÍ T1+T2, LPL III STOUPAČKOVÁ SVORKOVNICE SCHODIŠŤOVÝ AUTOMAT STYKAČ /4, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM FA1-8 FI1 JISTIČ 6kA PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA ŘADOVÉ SVORKY 2 A4 -- ROZVADĚČ R0.1 EL-06

20 R1.1, R4.1 In=100A L1 L2 L3 FA1 FA2 FA3 FA4 FA5 FA6 FA7 FI1 FA8 10 B 6 B 10B/ B QA1 1 KR1 16A SA KM1 XC1-5 XS1 OSADIT POD KRYT DO SNÍŽENÉ POZICE S PROSTOREM PRO SÍŤOVÉ NAPÁJEČE N PE R0.1 R2.1 R0.1 R2.1 RP7,9,10 RP6 RP8 RP6 RP7 RP8 RP9 RP10 OVLÁDÁNÍ SVĚTLA CHODBA SVĚTLA CHODBA NOUZOVÁ SVĚTLA SVĚTLA ŠATNA ZÁSUVKY ŠATNA st.ayky 3-Ox2,5 st.ayky 2-Jx2,5 st.cyky 3-Jx1,5 SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 XS1 STOUPAČKOVÁ SVORKOVNICE KR1 KM1 FA1-8 SCHODIŠŤOVÝ AUTOMAT STYKAČ /4 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA XC1-5 SOKLOVÁ ZÁSUVKA 230V/16A ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R1.1, R4.1 EL-07

21 R2.1, R3.1, R5.1 In=100A L1 L2 L3 FA1 FA2 FA3 FA4 FA5 FA6 FA7 FI1 FA8 10 B 6 B 10B/ B QA1 1 KR1 16A SA KM1 XS N PE R1.1 R3.1 R1.1 R3.1 RP16,18,19 RP15 RP17 RP15 RP16 RP17 RP18 RP19 OVLÁDÁNÍ SVĚTLA CHODBA SVĚTLA CHODBA NOUZOVÁ SVĚTLA SVĚTLA ŠATNA ZÁSUVKY ŠATNA st.ayky 3-Ox2,5 st.ayky 2-Jx2,5 st.cyky 3-Jx1,5 SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 XS1 STOUPAČKOVÁ SVORKOVNICE KR1 KM1 FA1-8 SCHODIŠŤOVÝ AUTOMAT STYKAČ /4 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R2.1, R3.1, R5.1 EL-08

22 R6.1, R8.1, R9.1 In=100A L1 L2 L3 FA1 FA2 FA3 FA4 FA5 FA6 FI1 FA7 6 B 10B/ B QA1 1 XS1 N PE R0.1 R7.1 R5.1 R7.1 RP52,54,55 RP51 RP53 RP51 RP52 RP53 RP54 RP55 SVĚTLA ŠATNA ZÁSUVKY ŠATNA SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 XS1 STOUPAČKOVÁ SVORKOVNICE FA1-7 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R6.1, R8.1, R9.1 EL-09

23 R7.1, R10.1 In=100A L1 L2 L3 FA1 FA2 FA3 FA4 FA5 FA6 FI1 FA7 6 B 10B/ B QA1 1 XS1 XC1-5 OSADIT POD KRYT DO SNÍŽENÉ POZICE S PROSTOREM PRO SÍŤOVÉ NAPÁJEČE N PE R6.1 R8.1 R6.1 R8.1 RP61,63,64 RP60 RP62 RP60 RP61 RP62 RP63 RP64 SVĚTLA ŠATNA ZÁSUVKY ŠATNA SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 XS1 STOUPAČKOVÁ SVORKOVNICE FA1-7 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA XC1-5 SOKLOVÁ ZÁSUVKA 230V/16A ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R7.1, R10.1 EL-10

24 R11.1 In=100A L1 L2 L3 FV1 T1+2 FA1 FA2 FA3 FA4 FA5 FA6 6 B FI1 10B/0.030 FA7 10 B FI2 6B/0.030 FO1 FO2 QA1 1 KR1 16A SA KM1 KM N PE R10.1 R10.1 RP52,54,55 RP51 RP53 RP96 RP97 RP98 RP99 RP100 SVĚTLA ŠATNA ZÁSUVKY ŠATNA OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M1 VENTILÁTOR M2 st.ayky 3-Ox2,5 SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 FV1 SVODIČ PŘEPĚTÍ T1+T2, LPL III KR1-5 KM1-10 FA1-7 SCHODIŠŤOVÝ AUTOMAT STYKAČ /4 JISTIČ 6kA FI1-6 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA FO1-10 MOTOROVÝ SPOUŠTĚČ ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R ČÁST EL-11

25 R11.1 In=100A L1 L2 L3 FI3 FO3 FO4 FI4 FO5 FO6 6B/ B/0.030 KR2 16A SA KM3 KM4 KR3 16A SA KM5 KM N PE OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M3 VENTILÁTOR M4 OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M5 VENTILÁTOR M6 st.ayky 3-Ox2,5 st.ayky 3-Ox2,5, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 2 A4 -- ROZVADĚČ R ČÁST EL-12

26 R11.1 In=100A L1 L2 L3 FI5 FO7 FO8 FI6 FO9 FO10 6B/ B/0.030 KR4 16A SA KM7 KM8 KR5 16A SA KM9 KM N PE OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M7 VENTILÁTOR M8 OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M9 VENTILÁTOR M10 st.ayky 3-Ox2,5 st.ayky 3-Ox2,5, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 2 A4 -- ROZVADĚČ R ČÁST EL-13

27 R1.2 In=100A L1 L2 L3 FV1 T1+2 FA1 FA2 FA3 FA4 FA5 6 B FI1 10B/0.030 FA6 10 B QA1 1 XS1 N PE RIS8 R6.2 RIS8 R2.2 HR R2.2 RP11,12,13,14 RP11 RP12 RP13 RP14 SVĚTLA ŠATNA ZÁSUVKY ŠATNA CYKY 4-Jx70 CYKY 4-Jx70 SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 FV1 XS1 SVODIČ PŘEPĚTÍ T1+T2, LPL III STOUPAČKOVÁ SVORKOVNICE FA1-6 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R1.2 EL-14

28 R2.2, R3.2, R4.2, R5.2 In=100A L1 L2 L3 FA1 FA2 FA3 FA4 FA5 FI1 FA6 6 B 10B/ B QA1 1 XS1 N PE R1.2 R3.2 R1.2 R3.2 RP20,21,22,23 RP20 RP21 RP22 RP23 SVĚTLA ŠATNA ZÁSUVKY ŠATNA SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 FV1 XS1 SVODIČ PŘEPĚTÍ T1+T2, LPL III STOUPAČKOVÁ SVORKOVNICE FA1-6 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R2.2, R3.2, R4.2, R5.2 EL-15

29 R6.2. R7.2, R8.2, R9.2, R10.2 In=100A L1 L2 L3 FA1 FA2 FA3 FA4 FA5 FA6 FI1 FA7 10 B 6 B 10B/ B QA1 1 KR1 16A SA KM1 XS N PE R1.2 R7.2 R6.2 R7.2 RP56,57,58,59 RP56 RP57 RP58 RP59 OVLÁDÁNÍ SVĚTLA CHODBA SVĚTLA CHODBA NOUZOVÁ SVĚTLA SVĚTLA ŠATNA ZÁSUVKY ŠATNA st.ayky 3-Ox2,5 st.ayky 2-Jx2,5 st.cyky 3-Jx1,5 SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 XS1 STOUPAČKOVÁ SVORKOVNICE KR1 KM1 FA1-7 SCHODIŠŤOVÝ AUTOMAT STYKAČ /4 JISTIČ 6kA FI1 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R6.2, R7.2, R8.2, R9.2, R10.2 EL-16

30 R11.2 In=100A L1 L2 L3 FV1 T1+2 FA1 FA2 FA3 FA4 FA5 6 B FI1 10B/0.030 FA6 10 B FI2 6B/0.030 FO1 FO2 QA1 1 KR1 16A SA KM1 KM N PE R10.1 R10.1 RP101,102,103,104 RP101 RP102 RP103 RP104 SVĚTLA ŠATNA ZÁSUVKY ŠATNA OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M11 VENTILÁTOR M12 st.ayky 3-Ox2,5 SKŘÍŇ ZAPUŠTĚNÁ š.830/v.1673/hl.180mm, IP43/20, S POŽÁRNÍ ODOLNOSTÍ EI30 QA1 VYPÍNAČ 3x400V/1 FV1 SVODIČ PŘEPĚTÍ T1+T2, LPL III KR1-5 KM1-10 FA1-8 SCHODIŠŤOVÝ AUTOMAT STYKAČ /4 JISTIČ 6kA FI1-5 PROUDOVÝ CHRÁNIČ S NADPROUDOVOU OCHRANOU 6kA FO1-8 MOTOROVÝ SPOUŠTĚČ ŘADOVÉ SVORKY, IČO STAVEBNÍ ÚŘAD: SÍŤ 3, 50Hz, 3x400V/230V, TN-C-S. PROSTORY NORMÁLNÍ. STRÁŽ POD RALSKEM OCHRANA AUTOMATICKÝM ODPOJENÍM OD ZDROJE. 2 A4 -- ROZVADĚČ R ČÁST EL-17

31 R11.2 In=100A L1 L2 L3 FI3 FO3 FO4 FI4 FO5 FO6 6B/ B/0.030 KR2 16A SA KM3 KM4 KR3 16A SA KM5 KM N PE OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M13 VENTILÁTOR M14 OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M15 VENTILÁTOR M16 st.ayky 3-Ox2,5 st.ayky 3-Ox2,5, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 2 A4 -- ROZVADĚČ R ČÁST EL-18

32 R11.2 In=100A L1 L2 L3 FI5 FO7 FO8 FA7 FA8 6B/ B KR4 16A SA KM7 KM8 40A ET N PE OVLÁDÁNÍ VENTILÁTORU VENTILÁTOR M17 VENTILÁTOR M18 TELEFONICA O2 SIRÉNA st.ayky 3-Ox2,5 st.cyky 4-Jx10 st.ayky 4-Jx4, IČO STAVEBNÍ ÚŘAD: STRÁŽ POD RALSKEM 2 A4 -- ROZVADĚČ R ČÁST EL-19
