NÁVOD K OBSLUZE ČESKY

Transkript

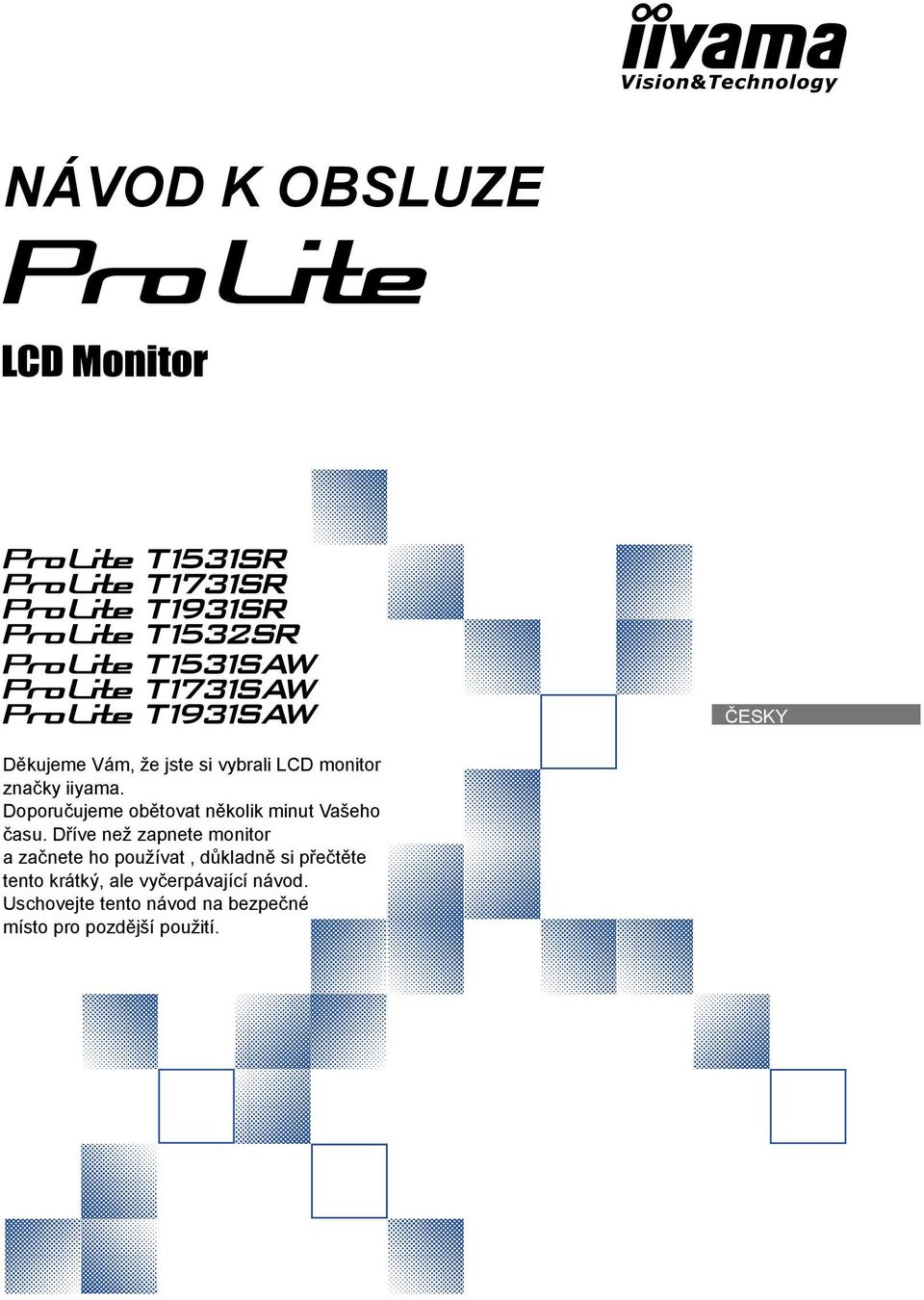

1 NÁVOD K OBSLUZE Děkujeme Vám, že jste si vybrali LCD monitor značky iiyama. Doporučujeme obětovat několik minut Vašeho času. Dříve než zapnete monitor a začnete ho používat, důkladně si přečtěte tento krátký, ale vyčerpávající návod. Uschovejte tento návod na bezpečné místo pro pozdější použití.

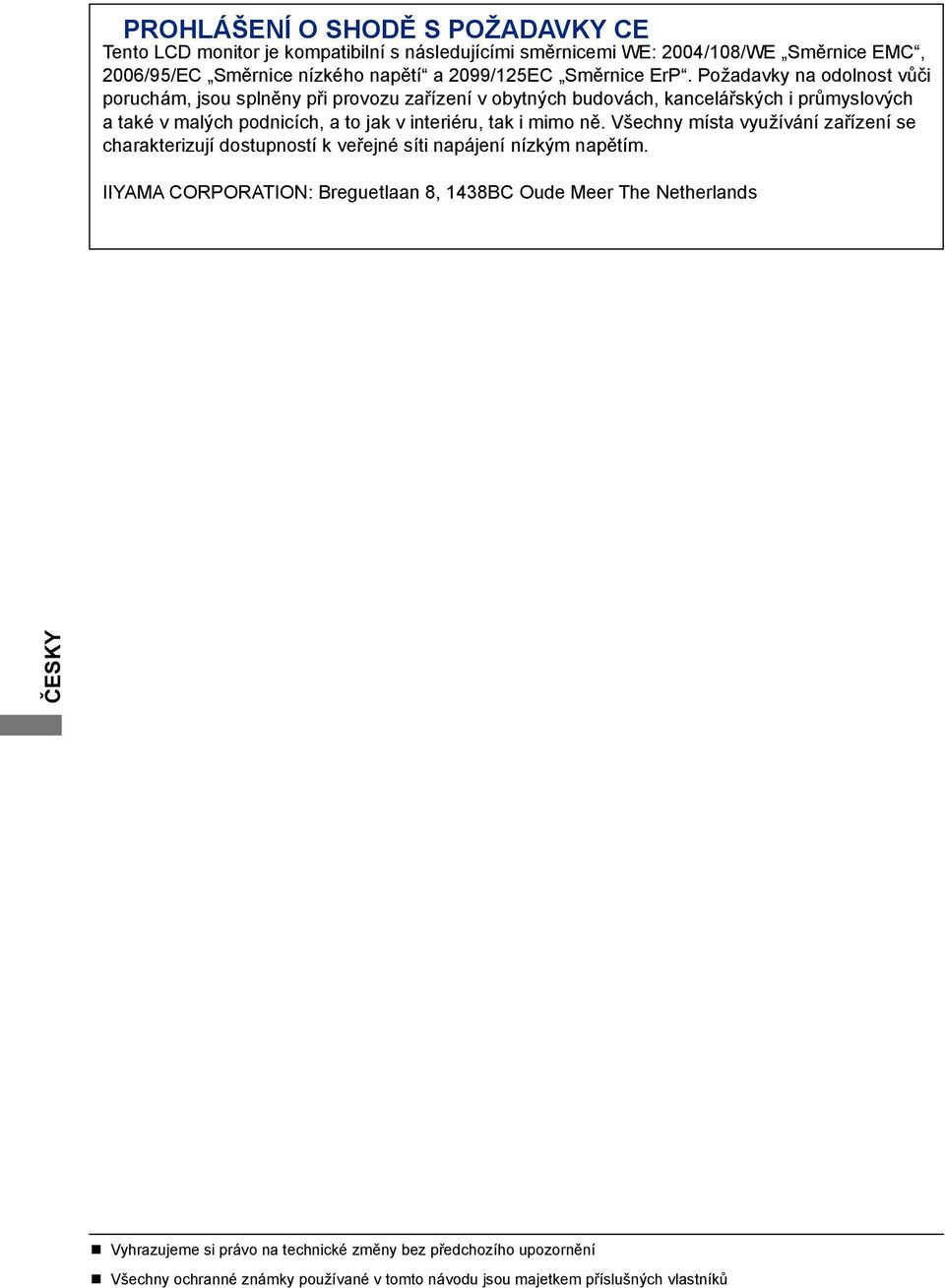

2 PROHLÁŠENÍ O SHODĚ S POŽADAVKY CE Tento LCD monitor je kompatibilní s následujícími směrnicemi WE: 2004/108/WE Směrnice EMC, 2006/95/EC Směrnice nízkého napětí a 2099/125EC Směrnice ErP. Požadavky na odolnost vůči poruchám, jsou splněny při provozu zařízení v obytných budovách, kancelářských i průmyslových a také v malých podnicích, a to jak v interiéru, tak i mimo ně. Všechny místa využívání zařízení se charakterizují dostupností k veřejné síti napájení nízkým napětím. IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands Vyhrazujeme si právo na technické změny bez předchozího upozornění Všechny ochranné známky používané v tomto návodu jsou majetkem příslušných vlastníků

3 OBSAH V ZÁJMU VAŠÍ BEZPEČNOSTI... 1 DOPORUČENÍ TÝKAJÍCÍ SE BEZPEČNOSTI... 1 DŮLEŽITÉ UPOZORNĚNÍ K TÉMATU LCD MONITORŮ... 3 SLUŽBY ZÁKAZNÍKŮM... 3 ČIŠTĚNÍ... 3 DŘÍVE NEŽ ZAČNETE MONITOR POUŽÍVAT... 4 VLASTNOSTI... 4 KONTROLA OBSAHU BALENÍ... 4 DŮLEŽITÉ UPOZORNĚNÍ K TÉMATU DOTYKOVÝCH MONITORŮ... 5 MONTÁŽ NA STĚNU... 5 OVLÁDACÍ PRVKY A KONEKTORY... 6 PŘIPOJENÍ MONITORU... 7 NASTAVENÍ POČÍTAČE... 8 ZMĚNA POZOROVACÍHO ÚHLU... 8 OVLÁDÁNÍ MONITORU... 9 OVLÁDÁNÍ MENU NASTAVENÍ OBRAZU SPRÁVA NAPÁJENÍ ŘEŠENÍ PROBLÉMŮ INFORMACE O RECYKLACI DODATEK TECHNICKÁ DATA: PROLITE T1531SR TECHNICKÁ DATA: PROLITE T1531SAW TECHNICKÁ DATA: PROLITE T1532SR TECHNICKÁ DATA: PROLITE T1731SR TECHNICKÁ DATA: PROLITE T1731SAW TECHNICKÁ DATA: PROLITE T1931SR TECHNICKÁ DATA: PROLITE T1931SAW ROZMĚRY: PROLITE T1531SR / PROLITE T1531SAW / PROLITE T1532SR...27 ROZMĚRY: PROLITE T1731SR / PROLITE T1731SAW ROZMĚRY: PROLITE T1931SR / PROLITE T1931SAW SYNCHRONIZACE Doporučujeme recyklaci starého vybavení. Veškeré informace na toto téma naleznete, pokud kliknete na link Czech mezinárodní internetové stránky firmy iiyama na adrese

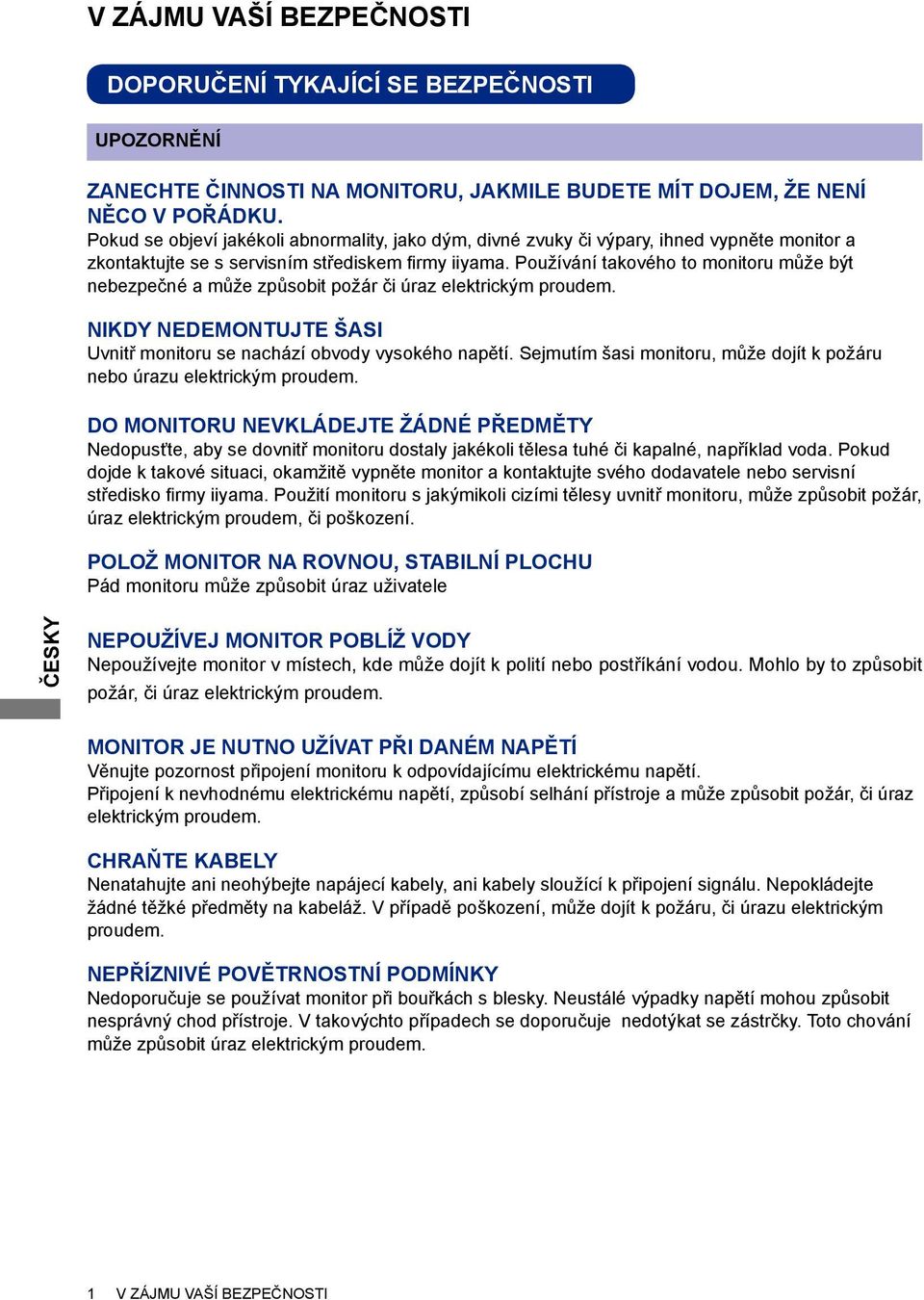

4 V ZÁJMU VAŠÍ BEZPEČNOSTI DOPORUČENÍ TYKAJÍCÍ SE BEZPEČNOSTI Upozornění Zanechte činnosti na monitoru, jakmile budete mít dojem, že není něco v pořádku. Pokud se objeví jakékoli abnormality, jako dým, divné zvuky či výpary, ihned vypněte monitor a zkontaktujte se s servisním střediskem firmy iiyama. Používání takového to monitoru může být nebezpečné a může způsobit požár či úraz elektrickým proudem. Nikdy nedemontujte šasi Uvnitř monitoru se nachází obvody vysokého napětí. Sejmutím šasi monitoru, může dojít k požáru nebo úrazu elektrickým proudem. Do monitoru nevkládejte žádné předměty Nedopusťte, aby se dovnitř monitoru dostaly jakékoli tělesa tuhé či kapalné, například voda. Pokud dojde k takové situaci, okamžitě vypněte monitor a kontaktujte svého dodavatele nebo servisní středisko firmy iiyama. Použití monitoru s jakýmikoli cizími tělesy uvnitř monitoru, může způsobit požár, úraz elektrickým proudem, či poškození. Polož monitor na rovnou, stabilní plochu Pád monitoru může způsobit úraz uživatele NEPOUŽÍVEJ MONITOR POBLÍŽ VODY Nepoužívejte monitor v místech, kde může dojít k polití nebo postříkání vodou. Mohlo by to způsobit požár, či úraz elektrickým proudem. Monitor je nutno užívat při daném napětí Věnujte pozornost připojení monitoru k odpovídajícímu elektrickému napětí. Připojení k nevhodnému elektrickému napětí, způsobí selhání přístroje a může způsobit požár, či úraz elektrickým proudem. Chraňte kabely Nenatahujte ani neohýbejte napájecí kabely, ani kabely sloužící k připojení signálu. Nepokládejte žádné těžké předměty na kabeláž. V případě poškození, může dojít k požáru, či úrazu elektrickým proudem. Nepříznivé povětrnostní podmínky Nedoporučuje se používat monitor při bouřkách s blesky. Neustálé výpadky napětí mohou způsobit nesprávný chod přístroje. V takovýchto případech se doporučuje nedotýkat se zástrčky. Toto chování může způsobit úraz elektrickým proudem. 1 V ZÁJMU VAŠÍ BEZPEČNOSTI

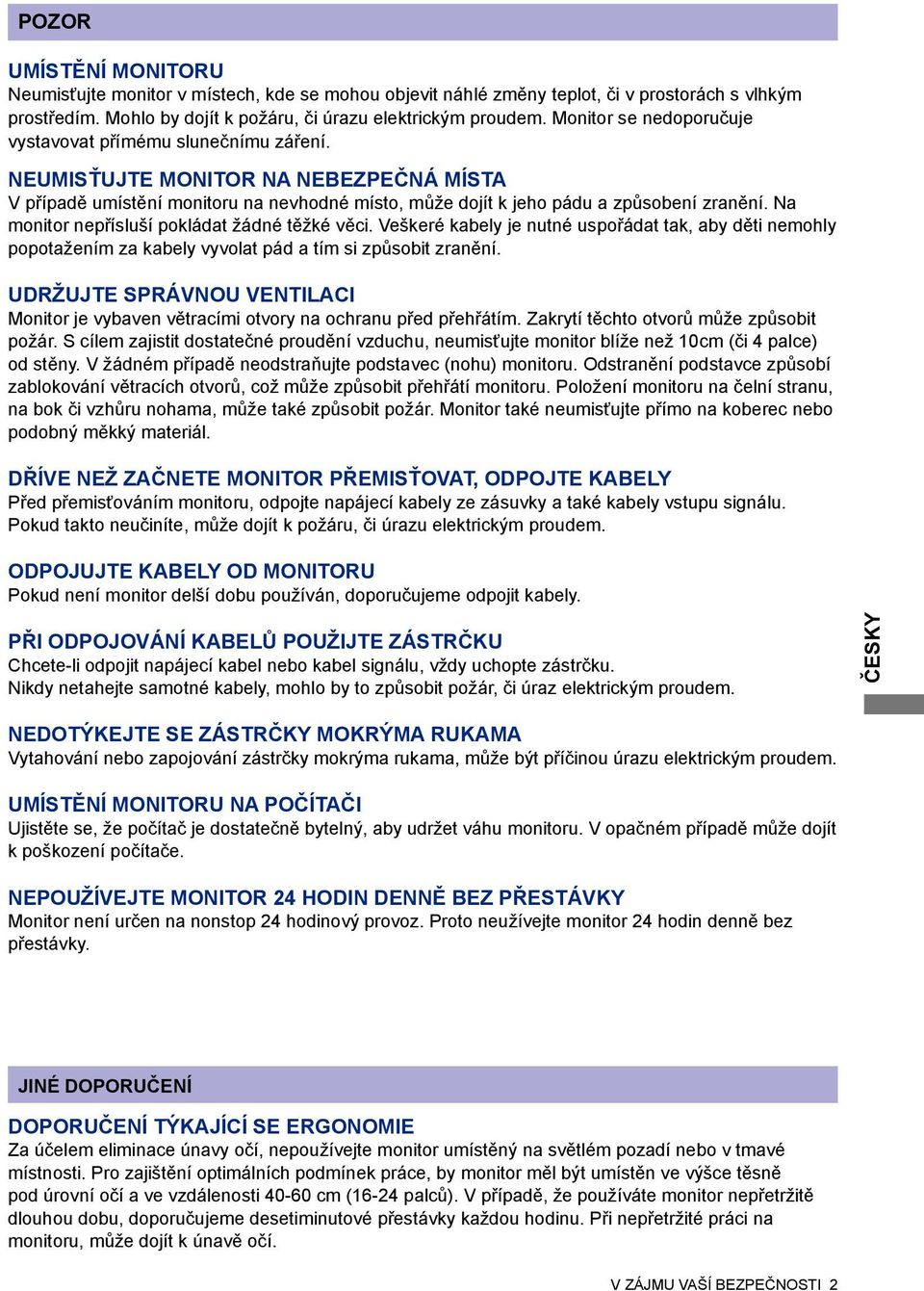

5 POZOR Umístění monitoru Neumisťujte monitor v místech, kde se mohou objevit náhlé změny teplot, či v prostorách s vlhkým prostředím. Mohlo by dojít k požáru, či úrazu elektrickým proudem. Monitor se nedoporučuje vystavovat přímému slunečnímu záření. Neumisťujte monitor na nebezpečná místa V případě umístění monitoru na nevhodné místo, může dojít k jeho pádu a způsobení zranění. Na monitor nepřísluší pokládat žádné těžké věci. Veškeré kabely je nutné uspořádat tak, aby děti nemohly popotažením za kabely vyvolat pád a tím si způsobit zranění. Udržujte správnou ventilaci Monitor je vybaven větracími otvory na ochranu před přehřátím. Zakrytí těchto otvorů může způsobit požár. S cílem zajistit dostatečné proudění vzduchu, neumisťujte monitor blíže než 10cm (či 4 palce) od stěny. V žádném případě neodstraňujte podstavec (nohu) monitoru. Odstranění podstavce způsobí zablokování větracích otvorů, což může způsobit přehřátí monitoru. Položení monitoru na čelní stranu, na bok či vzhůru nohama, může také způsobit požár. Monitor také neumisťujte přímo na koberec nebo podobný měkký materiál. Dříve než začnete monitor přemisťovat, odpojte kabely Před přemisťováním monitoru, odpojte napájecí kabely ze zásuvky a také kabely vstupu signálu. Pokud takto neučiníte, může dojít k požáru, či úrazu elektrickým proudem. Odpojujte kabely od monitoru Pokud není monitor delší dobu používán, doporučujeme odpojit kabely. Při odpojování kabelů použijte zástrčku Chcete-li odpojit napájecí kabel nebo kabel signálu, vždy uchopte zástrčku. Nikdy netahejte samotné kabely, mohlo by to způsobit požár, či úraz elektrickým proudem. Nedotýkejte se zástrčky mokrýma rukama Vytahování nebo zapojování zástrčky mokrýma rukama, může být příčinou úrazu elektrickým proudem. Umístění monitoru na počítači Ujistěte se, že počítač je dostatečně bytelný, aby udržet váhu monitoru. V opačném případě může dojít k poškození počítače. Nepoužívejte monitor 24 hodin denně bez přestávky Monitor není určen na nonstop 24 hodinový provoz. Proto neužívejte monitor 24 hodin denně bez přestávky. Jiné doporučení Doporučení týkající se ergonomie Za účelem eliminace únavy očí, nepoužívejte monitor umístěný na světlém pozadí nebo v tmavé místnosti. Pro zajištění optimálních podmínek práce, by monitor měl být umístěn ve výšce těsně pod úrovní očí a ve vzdálenosti cm (16-24 palců). V případě, že používáte monitor nepřetržitě dlouhou dobu, doporučujeme desetiminutové přestávky každou hodinu. Při nepřetržité práci na monitoru, může dojít k únavě očí. V ZÁJMU VAŠÍ BEZPEČNOSTI 2

6 Důležité upozornění k tématu LCD monitorů Níže uvedené postřehy jsou zcela běžné a v případě LCD monitorů nepoukazují na jakýkoli problém. INFO Při prvním zapnutí LCD monitorů, nemusí být obraz roztažen po celé ploše monitoru z důvodu na typ použitého počítače. V takovém případě je zapotřebí nastavit obraz do správné polohy. Vzhledem k charakteru podsvícení, se může v počáteční fázi užívání vyskytnout blikání monitoru. Pro eliminaci blikání obrazovky, je zapotřebí vypnout a opětovně zapnout napájení. V závislosti na Vašem pozadí obrazovky, můžete pozorovat nevelkou nerovnoměrnost jasu obrazu. Vzhledem k vlastnostem LCD obrazovky, může po změně statického obrazu dojít k jeho opětovnému zobrazení, pokud byl daný obraz zobrazován několik hodin. V takovémto případě, díky změně obrazu či vypnutí napájení na několik hodin dojde k regeneraci obrazovky. Pokud obrazovka zůstává černá, bliká či svítí, kontaktujte svého dodavatele nebo servisní centrum firmy iiyama. Nikdy se nesnažte monitor sami opravovat. Služby zákazníkům INFO Varování Čištění Zářivka, která se používá vevnitř LCD displeje, může vyžadovat pravidelnou výměnu. S problematikou této části záruky, se prosím obraťte na lokální servisní centrum firmy iiyama. Pokud reklamujete monitor a postrádáte originální krabici, kontaktujte prosím svého dodavatele či servisní centrum firmy iiyama, kde Vám poradí nebo poskytnou náhradní krabici. Pokud v průběhu čištění monitoru dojde k zapadnutí jakýchkoli předmětů či nalití tekutin dovnitř monitoru, okamžitě odpojte napájecí kabel a obraťte se na svého dodavatele nebo servisní středisko firmy iiyama. POZOR INFO Dříve než začnete monitor čistit v rámci bezpečnosti, vypněte napájení a odpojte kabely od monitoru. Pro ovládání LCD monitoru nepoužívejte tvrdé předměty, zamezíte tak poškrábání monitoru. Nikdy nepoužívejte žádné z těchto uvedených silných rozpouštědel. Způsobují poškození šasi i samotné LCD obrazovky. Ředidlo Benzín Čistící prostředky s pískovitou konsistencí Čistící prostředky ve spreji Vosk Kyselé nebo zásadité rozpouštědla V důsledku dlouhodobého kontaktu s jakýmikoli produkty z gumy či umělé hmoty, může dojít k degeneraci nebo odbarvení materiálu šasi monitoru. Šasi Fleky je možno odstranit lehce navlhčeným hadříkem se speciálním roztokem určeným k čištění monitoru. Poté je potřeba monitor vysušit měkkým suchým hadříkem. LCD Doporučuje se pravidelné čištění za pomocí měkkého suchého hadříku. Nedoporučujeme obrazovka používat hygienické kapesníčky, ty mohou způsobit poškození monitoru. 3 V ZÁJMU VAŠÍ BEZPEČNOSTI

7 Dříve než začnete monitor používat Vlastnosti Podporuje rozlišení až do 1024 x 768: ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR Podporuje rozlišení až do 1024 x 768: ProLite T1731SR / ProLite T1731SAW / ProLite T1931SR / ProLite T1931SAW Vysoký kontrast 500:1 (typický: s dotykovou obrazovkou) / Jas 200 cd/ m2 (s dotykovou obrazovkou) : ProLite T1531SR / ProLite T1532SR Vysoký kontrast 500:1 (typický: s dotykovou obrazovkou) / Jas 230 cd/ m2 (s dotykovou obrazovkou) : ProLite T1531SAW Vysoký kontrast 900:1 (typický: s dotykovou obrazovkou) / Jas 230 cd/ m2 (s dotykovou obrazovkou) : ProLite T1731SR / ProLite T1931SR Vysoký kontrast 1000:1 (s dotykovou obrazovkou) / Jas 230 cd/m2 (s dotykovou obrazovkou) : ProLite T1731SAW Vysoký kontrast 900:1 (s dotykovou obrazovkou) / Jas 230 cd/m2 (s dotykovou obrazovkou) : ProLite T1931SAW Digitální vyhlazení znaků Automatická konfigurace Stereo reproduktory 2 x 1W Kompatibilní se standardem Plug & Play VESA DDC2B Kompatibilní se systémy Windows 95/98/2000/Me/XP/Vista/7 Power Management (kompatibilní se standardem VESA DPMS) Kompatibilní se standardem uchycení VESA (100mmx100mm) Místo na bezpečnostní zámek Kompatibilní se standardem IP54 (platí pouze na přední stranu monitoru) DŘÍVE NEŽ ZAČNETE MONITOR POUŽÍVAT 4

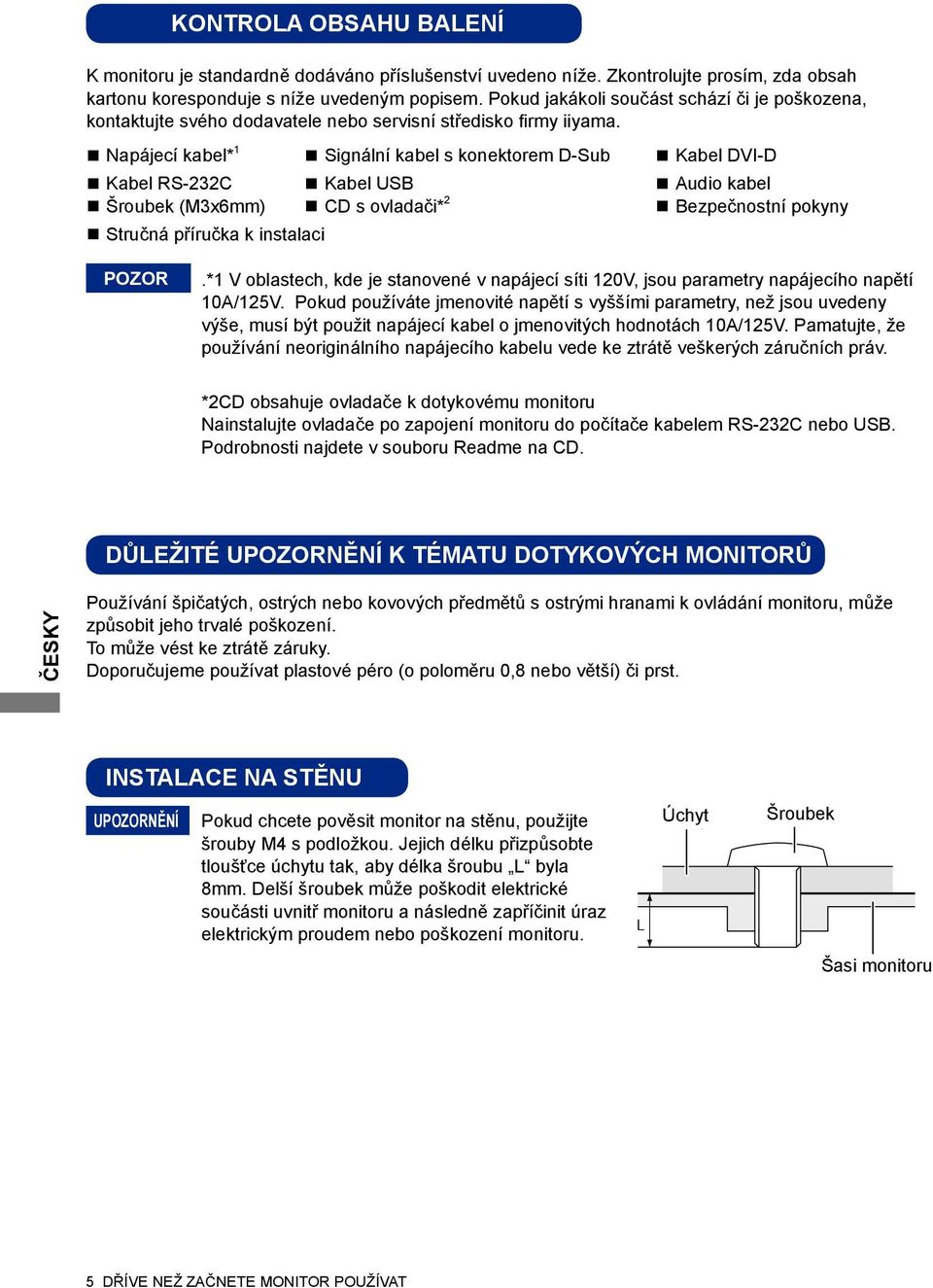

8 Kontrola obsahu balení K monitoru je standardně dodáváno příslušenství uvedeno níže. Zkontrolujte prosím, zda obsah kartonu koresponduje s níže uvedeným popisem. Pokud jakákoli součást schází či je poškozena, kontaktujte svého dodavatele nebo servisní středisko firmy iiyama. Napájecí kabel* 1 Signální kabel s konektorem D-Sub Kabel DVI-D Kabel RS-232C Kabel USB Audio kabel Šroubek (M3x6mm) CD s ovladači* 2 Bezpečnostní pokyny Stručná příručka k instalaci POZOR.*1 V oblastech, kde je stanovené v napájecí síti 120V, jsou parametry napájecího napětí 10A/125V. Pokud používáte jmenovité napětí s vyššími parametry, než jsou uvedeny výše, musí být použit napájecí kabel o jmenovitých hodnotách 10A/125V. Pamatujte, že používání neoriginálního napájecího kabelu vede ke ztrátě veškerých záručních práv. *2CD obsahuje ovladače k dotykovému monitoru Nainstalujte ovladače po zapojení monitoru do počítače kabelem RS-232C nebo USB. Podrobnosti najdete v souboru Readme na CD. Důležité upozornění k tématu dotykových monitorů Používání špičatých, ostrých nebo kovových předmětů s ostrými hranami k ovládání monitoru, může způsobit jeho trvalé poškození. To může vést ke ztrátě záruky. Doporučujeme používat plastové péro (o poloměru 0,8 nebo větší) či prst. Instalace na stěnu UPOZORNĚNÍ Pokud chcete pověsit monitor na stěnu, použijte šrouby M4 s podložkou. Jejich délku přizpůsobte tloušťce úchytu tak, aby délka šroubu L byla 8mm. Delší šroubek může poškodit elektrické součásti uvnitř monitoru a následně zapříčinit úraz elektrickým proudem nebo poškození monitoru. L Úchyt Uchwyt Šroubek Śruba Šasi Obudowa monitoru 5 DŘÍVE NEŽ ZAČNETE MONITOR POUŽÍVAT

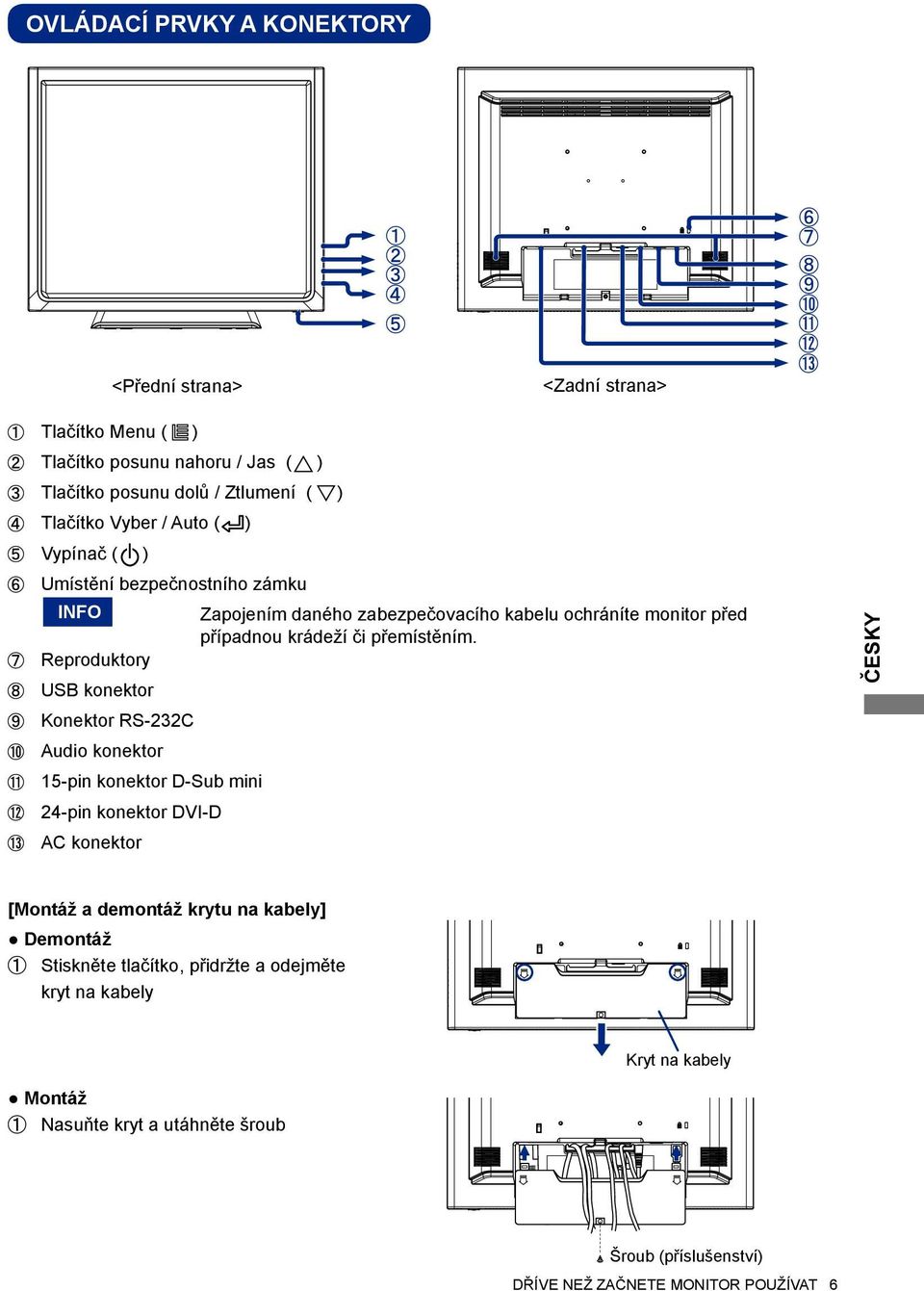

9 Ovládací prvky a konektory <Přední strana> <Zadní strana> Tlačítko Menu ( ) Tlačítko posunu nahoru / Jas ( ) Tlačítko posunu dolů / Ztlumení ( ) Tlačítko Vyber / Auto ( ) Vypínač ( ) Umístění bezpečnostního zámku INFO Reproduktory USB konektor Konektor RS-232C Audio konektor 15-pin konektor D-Sub mini 24-pin konektor DVI-D AC konektor Zapojením daného zabezpečovacího kabelu ochráníte monitor před případnou krádeží či přemístěním. [Montáž a demontáž krytu na kabely] Demontáž Stiskněte tlačítko, přidržte a odejměte kryt na kabely Kryt na kabely Montáž Nasuňte kryt a utáhněte šroub Šroub (příslušenství) DŘÍVE NEŽ ZAČNETE MONITOR POUŽÍVAT 6

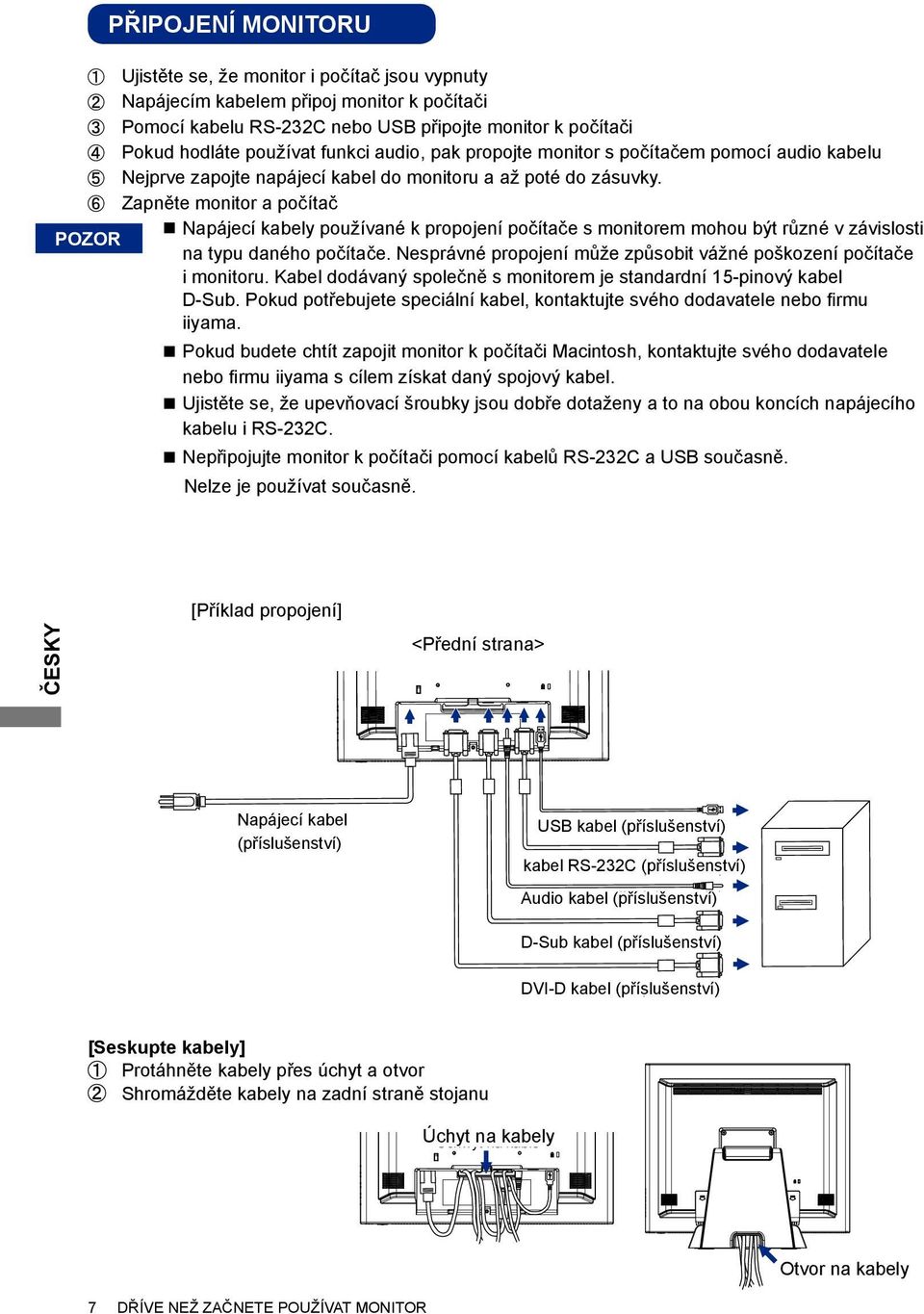

10 Připojení monitoru Ujistěte se, že monitor i počítač jsou vypnuty Napájecím kabelem připoj monitor k počítači Pomocí kabelu RS-232C nebo USB připojte monitor k počítači Pokud hodláte používat funkci audio, pak propojte monitor s počítačem pomocí audio kabelu Nejprve zapojte napájecí kabel do monitoru a až poté do zásuvky. Zapněte monitor a počítač UWAGA Napájecí kabely používané k propojení počítače s monitorem mohou být různé v závislosti POZOR na typu daného počítače. Nesprávné propojení může způsobit vážné poškození počítače i monitoru. Kabel dodávaný společně s monitorem je standardní 15-pinový kabel D-Sub. Pokud potřebujete speciální kabel, kontaktujte svého dodavatele nebo firmu iiyama. Pokud budete chtít zapojit monitor k počítači Macintosh, kontaktujte svého dodavatele nebo firmu iiyama s cílem získat daný spojový kabel. Ujistěte se, že upevňovací šroubky jsou dobře dotaženy a to na obou koncích napájecího kabelu i RS-232C. Nepřipojujte monitor k počítači pomocí kabelů RS-232C a USB současně. Nelze je používat současně. [Příklad propojení] <Přední strana> Napájecí kabel (příslušenství) kabel USB (akcesoria) USB kabel (příslušenství) kabel RS-232C (příslušenství) kabel RS-232C (akcesoria) kabel Audio (akcesoria) Audio kabel (příslušenství) kabel D-Sub (akcesoria) D-Sub kabel (příslušenství) kabel DVI-D (akcesoria) DVI-D kabel (příslušenství) Komputer [Seskupte kabely] Protáhněte kabely přes úchyt a otvor Shromážděte kabely na zadní straně stojanu Úchyt Uchwyt na na kabely kable Otvor na kabely 7 DŘÍVE NEŽ ZAČNETE POUŽÍVAT MONITOR

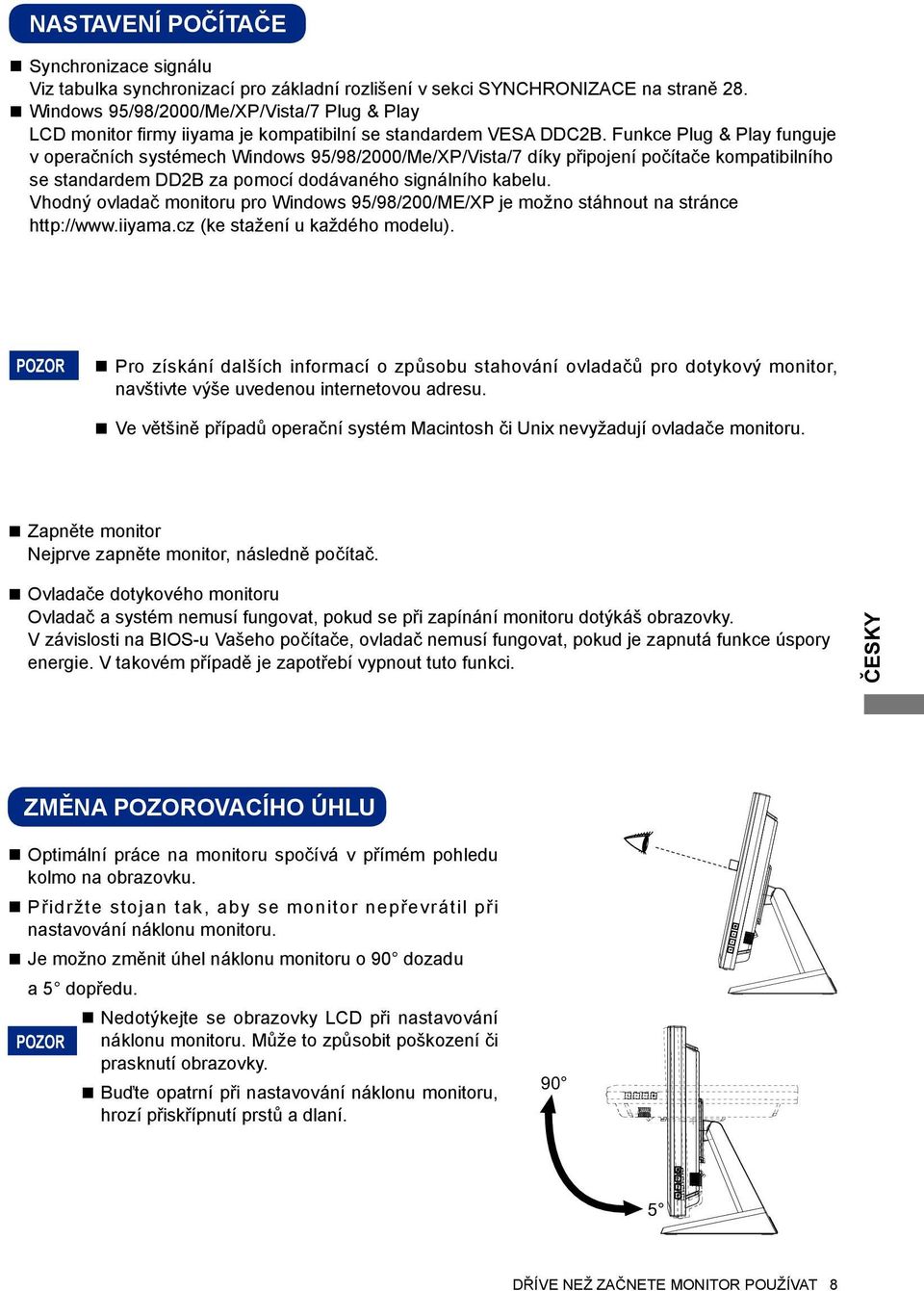

11 Nastavení počítače Synchronizace signálu Viz tabulka synchronizací pro základní rozlišení v sekci SYNCHRONIZACE na straně 28. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play LCD monitor firmy iiyama je kompatibilní se standardem VESA DDC2B. Funkce Plug & Play funguje v operačních systémech Windows 95/98/2000/Me/XP/Vista/7 díky připojení počítače kompatibilního se standardem DD2B za pomocí dodávaného signálního kabelu. Vhodný ovladač monitoru pro Windows 95/98/200/ME/XP je možno stáhnout na stránce (ke stažení u každého modelu). POZOR Pro získání dalších informací o způsobu stahování ovladačů pro dotykový monitor, navštivte výše uvedenou internetovou adresu. Ve většině případů operační systém Macintosh či Unix nevyžadují ovladače monitoru. Zapněte monitor Nejprve zapněte monitor, následně počítač. Ovladače dotykového monitoru Ovladač a systém nemusí fungovat, pokud se při zapínání monitoru dotýkáš obrazovky. V závislosti na BIOS-u Vašeho počítače, ovladač nemusí fungovat, pokud je zapnutá funkce úspory energie. V takovém případě je zapotřebí vypnout tuto funkci. Změna pozorovacího úhlu Optimální práce na monitoru spočívá v přímém pohledu kolmo na obrazovku. Přidržte stojan tak, aby se monitor nepřevrátil při nastavování náklonu monitoru. Je možno změnit úhel náklonu monitoru o 90 dozadu a 5 dopředu. Nedotýkejte se obrazovky LCD při nastavování POZOR náklonu monitoru. Může to způsobit poškození či prasknutí obrazovky. Buďte opatrní při nastavování náklonu monitoru, hrozí přiskřípnutí prstů a dlaní DŘÍVE NEŽ ZAČNETE MONITOR POUŽÍVAT 8

12 Ovládání monitoru Za účelem zajištění co možná nejlepšího obrazu, získal monitor iiyama v továrně předdefinované nastavení synchronizace (viz str. 28). Můžete také upravit obraz sami, použijete-li níže uvedené úkony na tlačítkách. Pro získání více konkrétních informací k tématu nastavení obrazu, seznamte se s obsahem popisu REGULACE PARAMETRŮ na straně 14. Pro spuštění funkce Menu (OSD), zmáčkněte tlačítko Naleznete zde dodatečné pozice menu, mezi kterýma se můžete přepínat tlačítky. CONTRAST BRIGHTNESS 1280x1024 FH: 63KHz FV: 59.9Hz Vyberte položku menu, obsahující ikonu úpravy, kterou chcete provést. Následně použijte tlačítko pro zvýraznění ikony požadované úpravy. Použitím tlačítek okončíte dané úpravy nebo nastavení. Pro odchod z menu zmáčkněte tlačítko a zadané změny budou automaticky uloženy. Například pro změnu svislé polohy, vyberte pozici menu a následně zmáčkněte tlačítko MENU. Poté vyberte V-POSITION Nastavení svislé polohy V tomto případě použijte ke změně nastavení svislé polohy. Poloha celého zobrazovaného menu se bude měnit průběžně dle nastavení. Na závěr zmáčkněte tlačítko, které ukončuje úpravy. Veškeré změny jsou ukládány do paměti. AUTO ADJUST H-POSITION V-POSITION H-SIZE FINE 100 POZOR V případě nedokončení změň v průběhu nastavování, nabídka MENU zmizí po uplynutí vymezeného času definovaného v nastavení OSD Timeout. Rovněž stlačení tlačítka obrazového menu způsobuje rychlý odchod z obrazového menu. V okamžiku, kdy zmizí tabulka Menu z obrazovky, uloží se veškeré provedené změny. Pokud pracujete v Menu obrazu, vyvarujte se vypínání napájení. Regulace parametrů H / V POSITION, H-SIZE a také FINE jsou ukládány pro každé taktování signálu zvlášť. S výjimkou těchto parametrů, všechny ostatní změny obsahují pouze jedno nastavení, které se týká všech hodnot nastavení signálu. 9 OVLÁDÁNÍ MONITORU

13 Ovládání menu CONTRAST BRIGHTNESS 1280x1024 FH: 63KHz FV: 59.9Hz Regulační prvek Problém / Volba Tlačítka pro volbu Contrast KONTRAST Příliš bledý obraz Příliš intenzivní obraz Brightness* Jas Direct Příliš temný obraz Příliš světlý obraz * Slouží k regulaci jasu, např. pokud používáte monitor v temné místnosti a máte dojem, že obraz je příliš světlý. Direct Při provádění tohoto nastavení, můžete přeskočit tyto elementy Menu a zobrazit přímo škálu nastavení. Brightness: Pokud chcete najet do ovládání menu, stlačte tlačítko Direct Uzamknutí: V době kdy není zobrazeno Menu, současně stlačte POWER a tlačítko Objeví se následující menu OSD. POWER OSD Regulační prvek LOCK UNLOCK LOCK UNLOCK Problém / Volba Uzamkne vypínač proudu. Odemkne vypínač proudu. Uzamkne menu OSD Odemkne menu OSD UZAMKNUTÍ DOTYKOVÉ FUNKCE ZAPNUTÍ: Současně stlačte a přidržte tlačítka v době, kdy není zobrazeno Menu. Informace TOUICH DISABLE se objeví v pravém horním rohu. Nenacházejte se v menu, pokud provádíte toto nastavení. VYPNUTÍ: Současně stlačte a přidržte tlačítka na dobu kolem 5 sekund, až informace TOUCH DISABLE zmizí. Nenacházejte se v menu, pokud provádíte toto nastavení. OVLÁDÁNÍ MONITORU 10

14 Pouze analogový vstup signálu AUTO ADJUST H-POSITION V-POSITION H-SIZE FINE Regulační prvek Problém / Volba Tlačítko pro volbu Direct Auto Adjust* 1 AUTOMATICKÉ NASTAVENÍ H-POSITION VODOROVNĚ Automatické nastavení parametrů H / V POSITION, H-SIZE a FINE Obraz je příliš vlevo Obraz je příliš vpravo V-Position Svisle Obraz je přiliš nízko Obraz je přiliš vysoko H-SIZE * 2 TaktOVÁNÍ Obraz je příliš úzký Obraz je příliš široký FINE * 2 Faza * 2 Seznamte se s tématem Nastavení obrazu na straně 14. Používá se k odstranění blikání textu nebo řádku * 1 Pro dosažení nejlepších výsledků Automatického nastavení, je zapotřebí využívat kontrolního obrazu nastavení. Seznamte se s tématem Nastavení obrazu na straně 14. Direct Při provádění tohoto nastavení, můžete přeskočit tyto elementy Menu a zobrazit přímo škálu nastavení. Auto Adjust: Zmáčkněte tlačítko v době, kdy není zobrazeno obrazové Menu. 11 OVLÁDÁNÍ MONITORU

15 OSD H-POSITION OSD V-POSITION OSD TIMEOUT RESET INPUT SELECT Regulační prvek Problém / Volba Tlačítka pro volbu OSD H-Position OSD VODOROVNĚ OSD je příliš vlevo OSD je příliš vpravo OSD V-POSITION OSD SVISLE OSD je příliš nízko OSD je příliš vysoko OSD TIMEOUT OSD ČAS Můžete nastavit čas zobrazování OSD display od 5 do 60 sekund Reset ZMĚN Je měněno tovární nastavení Input Select VYBĚR VSTUPU SIGNÁLU POZOR VGA DVI Vyberte Analogový vstup signálu Vyberte Digitální vstup signálu Pokud bude do monitoru zapojen pouze jeden ze dvou signálových kabelů, automaticky bude vybrán signál, který je připojen. Funkce Výběru signálu nebude také dostupná po přechodu monitoru do režimu nastavení energie. ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL Element regulacji Problem / Opcja Przyciski, które należy naciskać OSD Language OSD Język English Français Anglicky Francouzsky Español Španělsky Japonsky Deutsch Německy Tradiční čínština Italiano Italsky Zkrácena čínština OVLÁDÁNÍ MONITORU 12

16 USER RED GREEN BLUE Regulační prvek Problém / Volba Tlačítko pro volbu Color Temp. TEPLOTA BAREV User Modrobílá Červenobílá Zelenobílá Žlutobílá RED GREEN BLUE Příliš slabá Příliš silná VOLUME MUTE Regulační prvek Problém / Volba Tlačítko pro volbu Volume VOLUME Příliš tiše Příliš hlasitě Mute ZTLUMIT Direct ON OFF Dočasně vypíná zvuk Obnoví předchozí úroveň zvuku Direct Při provádění tohoto nastavení, můžete přeskočit tyto elementy Menu a zobrazit přímo škálu nastavení. MUTE: Zmáčkněte tlačítko : MUTE ON : MUTE OFF v době, kdy není zobrazeno obrazové Menu. 13 OVLÁDÁNÍ MONITORU

17 Nastavení obrazu Jakmile vyberete vstupní PC signál (Analog input), pomocí níže popsaných postupu nastavíte danou kvalitu obrazu. Nastavení parametru obrazu uvedené v tomto manuálu zajišťují nastavení správné polohy obrazu a minimalizuje blikání či rozmazávání obrazovky vzhledem k používanému typu počítače. Série ProLite T1531 / ProLite T1532 : Monitor garantuje nejlepší kvalitu obrazu při rozlišení 1024 x 768. Tu však nemůže zaručit při nižším rozlišení, kdy se obraz automaticky roztáhne na velikost celé obrazovky. Pro standardní práci, doporučujeme používat rozlišení 1024 x 768. Série ProLite T1731 / ProLite T1931 : Monitor garantuje nejlepší kvalitu obrazu při rozlišení 1280 x Tu však nemůže zaručit při nižším rozlišení, kdy se obraz automaticky roztáhne na velikost celé obrazovky. Pro standardní práci, doporučujeme používat rozlišení 1280 x Zobrazovaný text či linky budou rozmazané nebo budou mít nepravidelnou tloušťku, pokud se obraz automaticky roztáhne. Doporučujeme provádět nastavení monitoru za pomocí ovládacích tlačítek, spíše než za pomocí softwaru počítače a jiných nástrojů. Nastavení je zapotřebí provádět po nejméně 30 minutách od zapnutí monitoru. Po dokončení nastavení Auto Adjust může být nutné dodatečné nastavení v závislosti na daném rozlišení a taktování signálu. Funkce Auto Adjust nemusí fungovat správně, když je zobrazován jiný obraz než kontrola nastavení obrazu. V takovém případě je nutné ruční nastavení. Existují dvě metody nastavení parametrů obrazu. Jedna metoda je automatická regulace parametrů POSITION, H-SIZE a FINE (pozice, frekvence, taktování obrazovky a fáze). Druhá metoda spočívá na ručním nastavení každé z těchto hodnot. Jakmile bude monitor připojen k počítači či nastane změna rozlišení, nastavte Auto Adjust. Pokud po nastavení Auto Adjust obraz bliká nebo je rozmazaný, je nutné ruční nastavení. Obě metody nastavení by měly být prováděny s využitím kontroly nastavení obrazu (Test.bmp), který je volně ke stažení na Webu firmy iiyama ( záložka Servis > Ke stažení). Následující postup umožňuje nastavit požadovanou kvalitu obrazu. V tomto manuálu popisujeme nastavování v prostředí operačního systému Windows 95/98/2000/Me/XP/Vista/7. Nastavení zobrazení v optimálním rozlišení Nastavení Test.bmp (kontrola nastavení obrazu) jako pozadí obrazovky POZOR NOTE V dané dokumentaci najděte, jak to udělat Test.bmp je určen pro rozlišení 1280 x V dialogovém okně pro nastavení pozadí obrazovky vyberte zobrazení obrazu na středu. Pokud používáte Microsoft PLUS! 95/98, anulujte nastavení Pro doladění, natáhněte pozadí pracovní plochy. [Kontrola nastavení obrazu] Vzor zebry Barevný pruh Orámování obrazu OVLÁDÁNÍ MONITORU 14

18 Stlačte tlačítko AUTO. (AUTO ADJUST) Proveďte ruční regulaci obrazu pomoci níže uvedeného postupu v případě, kdy obraz bliká či je rozmazaný. A také pokud obraz neodpovídá rozměrům obrazovky po použití funkce Auto Adjust. Proveďte nastavení svislé polohy (V-POSITION) tak, aby zobrazovaný obraz lícoval s šasi monitoru. 1) Proveďte nastavení vodorovné polohy (V-POSITION) tak, aby zobrazovaný obraz lícoval s levým okrajem monitoru. 2) Roztáhněte obraz z pravé strany až na samotnou hranu šasi pomocí nastavení taktovací frekvence obrazu (H-SIZE). POZOR Pokud obraz z levé strany obrazovky nelícuje s vnitřní hranou šasi, proveďte nastavení 1) a 2) Další způsob nastavení H-SIZE spočívá v úpravě svislých čar na zebře kontrolního obrazu nastavení. V průběhu nastavování H-SIZE, H-POSITION a také V-POSITION se může projevit blikání obrazu. Pokud po nastavení H-SIZE obraz nelícuje s vnitřními hranami šasi monitoru, opakujte krok OVLÁDÁNÍ MONITORU

19 Proveďte FINE nastavení za účelem korekce linek, blikání nebo rozmazání na zebře kontrolního obrazu nastavení. POZOR NOTE Pokud se na určitých částech obrazovky stále objevuje blikání nebo rozmazání, opakujte krok 6 a 7, protože nastavení H-SIZE nemusí být správné. Pokud obraz nadále bliká nebo je rozmazán, nastavte nižší stupeň obnovovací frekvence (60Hz) a znovu opakujte nastavení od bodu 3. Pokud se v průběhu nastavování FINE, objeví změna ve vodorovné poloze, proveďte nastavení H-POSITION. Pro získání požadované kvality obrazu po nastavení H-SIZE a FINE, proveďte nastavení Brightness a také Color. Nastavte si zpět své oblíbené pozadí obrazovky. OVLÁDÁNÍ MONITORU 16

20 SPRÁVA NAPÁJENÍ Správa napájení tohoto monitoru je v souladu s požadavky standardu úspory energie VESA DPMS. Pokud je tato funkce aktivována, automaticky se sníží zbytečná spotřeba energie monitoru, když je počítač v klidovém režimu. Aby bylo možno používat tuto funkci, musí být monitor připojen k počítači, který je rovněž v souladu se standardem VESA DPMS. Níže je uvedeno jakým způsobem monitor přechází do režimu úspory energie. Správa napájení spolu s celým nastavením taktování, je konfigurována přes operační systém. V manuálu operačního systému můžete ověřit konfiguraci úsporného režimu. Úsporný režim Pokud zakážete horizontální a vertikální synchronizaci signálu z počítače, monitor automaticky přejde do režimu úspory energie. Tato funkce zajištuje snížení spotřeby energie na úroveň nižší než 2W či 3W. Obrazovka zčerná. Poté, co se dotknete klávesnice nebo myši, je monitor opět v chodu a obraz se objeví po několika sekundách. STANDARDNÍ REŽIM ÚSPORNÝ REŽIM ODBĚR ENERGIE 0 2W lub 3W* 100% * ProLite T1531SR / ProLite T1731SR / ProLite T1931SR / ProLite T1532SR:2W ProLite T1531SAW / ProLite T1731SAW / ProLite T1931SAW:3W POZOR Monitor spotřebovává energie i v úsporném režimu. Aby se zabránilo zbytečné spotřebě energie, vypněte napájení monitoru, pokud není používán. Například v noci nebo o víkendech. Pokud chybí horizontální a vertikální synchronizace signálu, je možné, že bude automaticky zapnut video signál z počítače. V této situaci, nemusí funkce úspory energie pracovat zcela správně. 17 OVLÁDÁNÍ MONITORU

21 ŘEŠENÍ PROBLÉMŮ Pokud monitor nepracuje správně, proveďte níže popsané nastavení za účelem nalezení pravděpodobného původce problému. 1. V závislosti na typu problému proveďte nastavení popsané v bodě Ovládání monitoru. Pokud se nepodaří obraz obnovit, přejděte ke kroku Pokud nemůžete nalézt dané nastavení v bodě Ovládání monitoru nebo pokud problém nadále přetrvává, proveďte kontrolu popsanou níže. 3. Pokud se setkáte s problémem, který není níže popisován, nebo se Vám nedaří daný problém odstranit, ukončete práci na monitoru a kontaktujte servisní středisko firmy iiyama. Problém Obraz není k dispozici Zkontroluj zda jsou všechny kabely správně zapojeny zda je monitor zapnutý zda se v zásuvce střídavého proudu nachází napětí připojte jiné zařízení zda je aktivní vypínač zařízení zvětšete kontrast a jas zda je zapnutý počítač zda je správně zapojen kabel vstupu signálu zda je taktování signálu z počítače v souladu s technickými parametry monitoru. zda je aktivován spořič monitoru pohni s myší nebo zmáčkněte libovolnou klávesu na klávesnici Šatná synchronizace signálu zda je správně zapojen kabel vstupu signálu zda je taktování signálu z počítače v souladu s technickými parametry monitoru. zda je video vstup z počítače v souladu s technickými parametry monitoru. Obraz není uprostřed Obraz je příliš světlý nebo příliš tmavý Obraz kmitá zda je taktování signálu z počítače v souladu s monitorem s technickými parametry monitoru. zda je vstup video signálu v souladu s technickými parametry monitoru. zda je napětí elektrického proudu v souladu s technickými parametry monitoru zda je taktování signálu z počítače v soudu s technickými parametry monitoru. ŘEŠENÍ PROBLÉMŮ 18

22 Není slyšet žádný zvuk zda je zapnuto audio zařízení (počítač atd.) zda jste správně zapojili audio kabel zda je nastavená optimální hlasitost zda je ztlumení zvuku vypnuto zda je audio výstup v souladu s technickými parametry monitoru. Zvuk je příliš tichý nebo hlasitý Jsou slyšet divné zvuky Monitor nereaguje na dotek Monitor nereaguje správně na dotyk zda je vstup audio signálu v souladu s technickými parametry monitoru. zda je správně zapojen audio kabel. zda je správně zapojen kabel RS-232C či USB kabel zda jsou nainstalovány správné ovladače. zda je monitor správně zkalibrován. INFORMACE O RECYKLACI Nevyhazujte svůj monitor můžete přispět k lepší ochraně životního prostředí Navštivte naše webové stránky a získejte informace o recyklaci. 19 ŘEŠENÍ PROBLÉMŮ / INFORMACE O RECYKLACI

23 DODATEK TECHNICKÉ SPECIFIKACE: ProLite T1531SR Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Odporová Nelesknoucí povrch 80% Přes USB lub RS-232C 15" a-si TFT aktivní matrice Úhlopříčka: 38 cm / 15" 0,297 mm vodorovně 0,297 mm svisle 200cd/m 2 (typická: s dotekovou obrazovkou) 500 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 140 stupňů, vertikální: po 125 stupňů (Typický) 8ms (černá, bílá, typická černá) Kolem 16,7 mln Horizontální frekvence: 31,5-60,2 khz, Vertikální frekvence: Hz , 0,8 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standard verze. Jack o průměru 3,5 mm typu mini jack (stereo) Maks. 0,5 Vrms 1W x 2 (stereo reproduktory) Šířka 304,0 mm x výška 228,0 mm / šířka 12,0 x 9,0 výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 2W 351,0 x 306,0 201,0 mm / 13,8 x 12,0 x 7,9 (šířka x výška x hloubka), 4,8kg / 10,6 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota 0 do 40 / 32 do 104 F Vlhkost 20 do 80% (bez kondenzace páry) Skladování Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru DODATEK 20

24 Technické specifikace: ProLite T1531SAW Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Doteková technologie akustických vln Nelesknoucí se povrch 92% Přes USB nebo RS-232C 15" a-si TFT aktywna matryca Úhlopříčka: 38 cm / 15 0,297 mm vodorovně x 0,297 mm svisle 230 cd/m2 (typická: s dotekovou obrazovkou) 500 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 140 stupňů, vertikální: po 125 stupňů (Typický) 8ms (černá, bílá, Typická černá) Kolem 16,7 mln Horizontální frekvence 31,5 60,2 khz, Vertikální frekvence Hz 1024 x 768, 0,8 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standardní verze 1,0) Jack o průměru 3,5 mm typu mini jack (stereo) Maks. 0,5 Vrms 1W x 2 (stereo reproduktory) Šířka 304,0 mm x výška 228,0 mm / šířka 12,0 x 9,0 výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 2W 351,0 x 306,0 201,0 mm / 13,8 x 12,0 x 7,9 (šířka x výška x hloubka), 4,8kg / 10,6 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota 5 do 35 C / 41 do 95 F Vlhkost 20 do 80% (bez kondenzace páry)) Skladování: Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru 21 DODATEK

25 Technická specifikace : ProLite T1532SR Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Odporová Nelesknoucí se povrch 80% Přes USB lub RS-232C 15" a-si TFT aktivní matrice Úhlopříčka: 38 cm / 15 0,297 mm vodorovně x 0,29 mm svisle 200 cd/m2 (typická: s dotekovou obrazovkou) 500 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 140 stupňů, vertikální: po 125 stupňů (Typický) 8ms (černá, bílá, Typická černá) Kolem 16,7 mln Horizontální frekvence 31,5 60,2 khz, Vertikální frekvence Hz 1024 x 768, 0,8 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standardní verze 1,0) Jack o průměru 3,5 mm typu mini jack (stereo) Maks. 0,5 Vrms 1W x 2 (stereo reproduktory) Šířka 304,0 mm x výška 228,0 mm / šířka 12,0 x 9,0 výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 2W 351,0 x 306,0 201,0 mm / 13,8 x 12,0 x 7,9 (šířka x výška x hloubka), 4,8kg / 10,6 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota 0 do 40 / 32 do 104 F Vlhkost 20 do 80% (bez kondenzace páry) Skladování Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru DODATEK 22

26 Technické specifikace: ProLite T1731SR Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Odporová Nelesknoucí se povrch 80% Přes USB lub RS-232C 17" a-si TFT aktivní matrice Úhlopříčka: 43 cm / 17 0,264 mm vodorovně x 0,264 mm svisle 200 cd/m2 (typická: s dotekovou obrazovkou) 900 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 170 stupňů, vertikální: po 160 stupňů (Typický) 5ms (černá, bílá, Typická černá)) Kolem 16,7 mln Horizontální frekvence 31,5 80,0 khz, Vertikální frekvence Hz 1280 x 1024, 1,3 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standardní verze 1,0) Jack o průměru 3,5 mm typu mini jack (stereo) Maks. 0,5 Vrms 1W x 2 (stereo reproduktory) Šířka 338,0 mm x výška 270,0 mm / šířka 13,3 x 10,6, výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 2W 387,0 x 342,0 201,0 mm / 15,2 x 13,5 x 7,9 (šířka x výška x hloubka), 5,8kg / 12,8 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota 5 do 35 C / 41 do 95 F Vlhkost 20 do 80% (bez kondenzace páry)) Skladování: Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru 23 DODATEK

27 Technické specifikace: ProLite T1731SAW Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Doteková technologie akustických vln Nelesknoucí se povrch 92% Přes USB lub RS-232C 17" a-si TFT aktivní matrice Úhlopříčka: 43 cm / 17 0,264 mm vodorovně x 0,264 mm svisle 230 cd/m2 (typická: s dotekovou obrazovkou) 1000 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 170 stupňů, vertikální: po 160 stupňů (Typický) 5ms (černá, bílá, Typická černá) Kolem 16,7 mln Horizontální frekvence 31,5 80,0 khz, Vertikální frekvence Hz 1280 x 1024, 1,3 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standardní verze 1,0) Jack o průměru 3,5 mm typu mini jack (stereo) Max. 0,5 Vms 1W x 2 (stereo reproduktory) Šířka 338,0 mm x výška 270,0 mm / šířka 13,3 x 10,6 výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 3W 387,0 x 342,0 201,0 mm / 15,2 x 13,5 x 7,9 (šířka x výška x hloubka), 5,8kg / 12,8 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota 0 do 40 / 32 do 104 F Vlhkost 20 do 80% (bez kondenzace páry) Skladování Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru DODATEK 24

28 Technické specifikace: ProLite T1931SR Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Odporová Nelesknoucí se povrch 80% Přes USB nebo RS-232C 19" a-si TFT aktivní matrice Úhlopříčka: 48 cm / 19 0,294 mm vodorovně x 0,294 mm svisle 200 cd/m2 (typická: s dotekovou obrazovkou) 900 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 170 stupňů, vertikální: po 160 stupňů (Typický) 5ms (černá, bílá, Typická černá) Kolem 16,7 mln Horizontální frekvence 31,5 80,0 khz, Vertikální frekvence Hz 1280 x 1024, 1,3 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standardní verze 1,0) Jack o průměru 3,5 mm typu mini jack (stereo) Max. 0,5 Vms 1W x 2 (stereo reproduktory) Šířka 376,0 mm x výška 301,0 mm / šířka 14,8 x 11,9 výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 2W 432,0 x 390,0 218,0 mm / 17,0 x 15,4 x 8,6 (šířka x výška x hloubka), 6,6kg / 14,6 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota Vlhkost Skladování: Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 5 do 35 C / 41 do 95 F 20 do 80% (bez kondenzace páry)) INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru 25 DODATEK

29 TECHNICKÉ SPECIFIKACE: ProLite T1931SAW Dotyková Technologie Obrazovka Povrch Propustnost světla Přenos dat Kategorie LCD Typ Panel Rozměr Velikost bodu Jas Kontrast Úhel pohledu Doba odezvy Počet zobrazovaných barev Frekvence Maximální rozlišení Vstupní konektory Standard Plug & Play Vstup synchronizace Vstupní video signál Konektor pro audio vstup Vstup audio signálu Reproduktory Maximální rozměr obrazu Napájení Spotřeba energie*1 Rozměry / čistá váha Úhel náklonu Podmínky prostředí Certifikáty Doteková technologie akustických vln Nelesknoucí se povrch 92% Přes USB nebo RS-232C 19" a-si TFT aktivní matrice Úhlopříčka: 48 cm / 19 0,294 mm vodorovně x 0,294 mm svisle 230cd/m 2 (Typical: with Touch panel) 900 : 1 (typická: s dotekovou obrazovkou) Horizontální: po 170 stupňů, vertikální: po 160 stupňů (Typický) 5ms (černá, bílá, Typická černá) Kolem 16,7 mln Horizontální frekvence 31,5 80,0 khz, Vertikální frekvence Hz 1280 x 1024, 1,3 megapikselů D-Sub mini 15-pin, DVI-D 24-pin VESA DDC2B TM Samostatné synchronizace signálu: TTL, plus nebo mínus Analogový: 0,7 Vp-p (standardní), 75 omega, plusový Digitální: V souladu s DVI (Digital Visual Interface standardní verze 1,0) Jack o průměru 3,5 mm typu mini jack (stereo) Max. 0,5 Vms 1W x 2 (stereo reproduktory) Šířka 376,0 mm x výška 301,0 mm / šířka 14,8 x 11,9 výška Zdroj střídavého proudu o napětí V, 50/60 Hz, 1A 20W (typické), v režimu úspory energie: maximálně 2W 432,0 x 390,0 218,0 mm / 17,0 x 15,4 x 8,6 (šířka x výška x hloubka), 6,6kg / 14,6 lbs max. 90 dozadu; max. 5 dopředu Při práci: Teplota 0 do 40 / 32 do 104 F Vlhkost 20 do 80% (bez kondenzace páry) Skladování Teplota -20 do 60 C / -4 do 140 F Vlhkost 10 do 90% (bez kondenzace páry) CB, CE, TÜV-Bauart, CU, VCCI, IP54* 2 INFO * 1 Není připojeno USB/Audio. * 2 V souladu se standardem IP54 : Platí pouze pro přední stranu monitoru DODATEK 26

30 ROZMĚRY : ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR 351,0mm/13,8" 306,0mm/12,0" 59,0mm/2,3" ROZMĚRY : ProLite T1731SR / ProLite T1731SAW 387,0mm/15,2" 340,0mm/13,4" 59,0mm/2,3" 272,0mm/10,7" 320,0mm/12,6" 342,0mm/13,5" 201,0mm/7,9" 230,0mm/9,1" 275,0mm/10,8" 306,0mm/12,0" 201,0mm/7,9" 222,5mm/8,8" 222,5mm/8,8" ROZMĚRY : ProLite T1931SR / ProLite T1931SAW 432,0mm/17,0" 378,0mm/14,9" 59,0mm/2,3" 303,0mm/11,9" 358,0mm/14,1" 390,0mm/15,4" 218,0mm/8,6" 249,5mm/9,8" 27 DODATEK

31 SYNCHRONIZACE REŽIM VIDEO Horizontální frekvence Vertikální frekvence Šířka pásma videosignálu VESA VGA SVGA XGA SXGA kHz kHz kHz kHz kHz kHz kHz kHz kHz kHz kHz kHz Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz INFO * Nekompatibilní se standardem ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR. DODATEK 28 M059E02
