1 Uživatelská příručka 17 LCD monitor Vibrant VL7G9PG

2 Obsah Bezpečnostní opatření 3 Popis produktu 4 Obsah balení 4 Vlastnosti 5 Čištění 5 Popis 5 Přední pohled 5 Nastavení funkcí 6 Zapojení 6 Nastavení úhlu pohledu 7 Ovládací prvky a nastavení 7 Indikátor napájení a Úspora napájení 9 Odstraňování problémů 9 Tabulka výchozího nastavení 10 Technické údaje 11 2

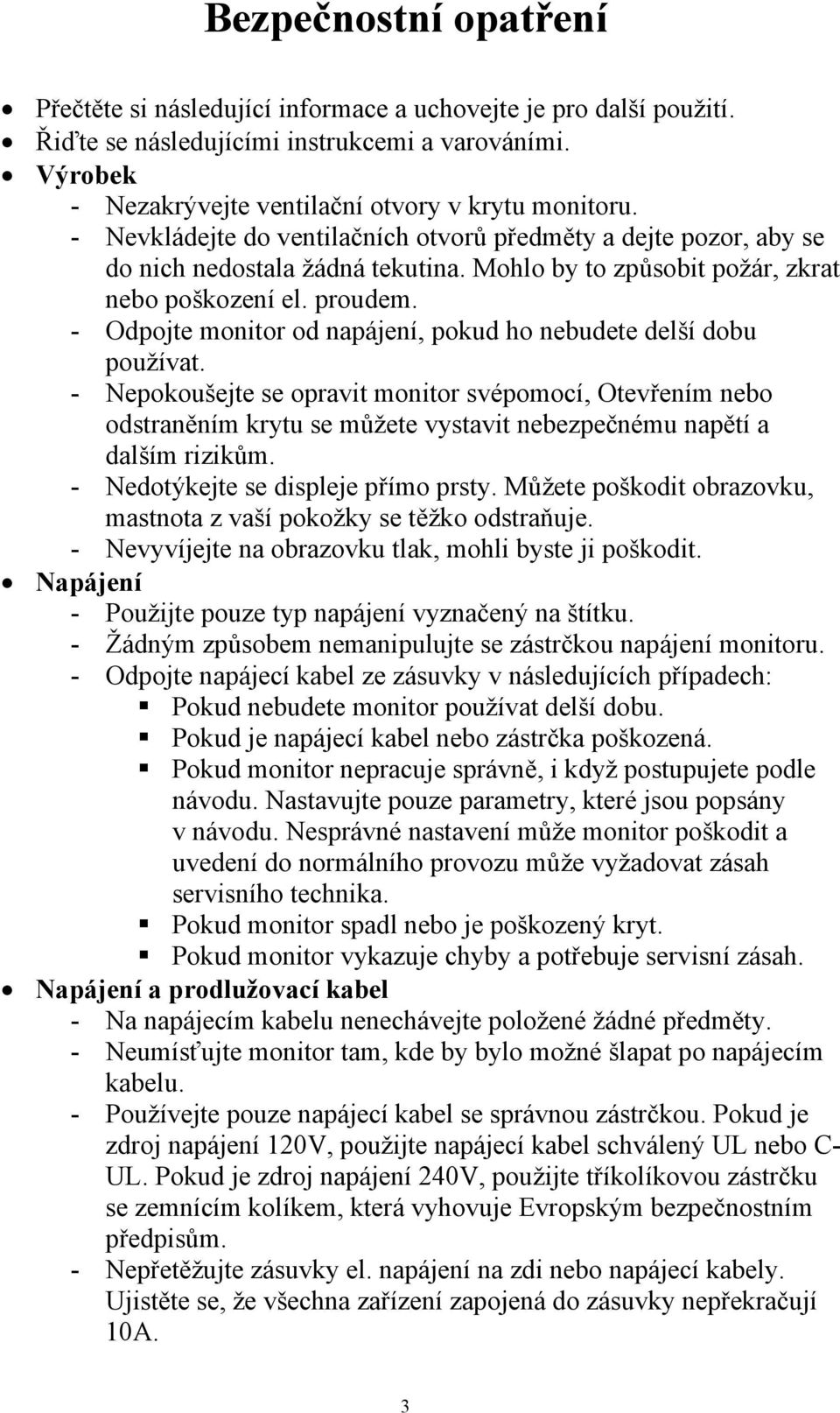

3 Bezpečnostní opatření Přečtěte si následující informace a uchovejte je pro další použití. Řiďte se následujícími instrukcemi a varováními. Výrobek - Nezakrývejte ventilační otvory v krytu monitoru. - Nevkládejte do ventilačních otvorů předměty a dejte pozor, aby se do nich nedostala žádná tekutina. Mohlo by to způsobit požár, zkrat nebo poškození el. proudem. - Odpojte monitor od napájení, pokud ho nebudete delší dobu používat. - Nepokoušejte se opravit monitor svépomocí, Otevřením nebo odstraněním krytu se můžete vystavit nebezpečnému napětí a dalším rizikům. - Nedotýkejte se displeje přímo prsty. Můžete poškodit obrazovku, mastnota z vaší pokožky se těžko odstraňuje. - Nevyvíjejte na obrazovku tlak, mohli byste ji poškodit. Napájení - Použijte pouze typ napájení vyznačený na štítku. - Žádným způsobem nemanipulujte se zástrčkou napájení monitoru. - Odpojte napájecí kabel ze zásuvky v následujících případech: Pokud nebudete monitor používat delší dobu. Pokud je napájecí kabel nebo zástrčka poškozená. Pokud monitor nepracuje správně, i když postupujete podle návodu. Nastavujte pouze parametry, které jsou popsány v návodu. Nesprávné nastavení může monitor poškodit a uvedení do normálního provozu může vyžadovat zásah servisního technika. Pokud monitor spadl nebo je poškozený kryt. Pokud monitor vykazuje chyby a potřebuje servisní zásah. Napájení a prodlužovací kabel - Na napájecím kabelu nenechávejte položené žádné předměty. - Neumísťujte monitor tam, kde by bylo možné šlapat po napájecím kabelu. - Používejte pouze napájecí kabel se správnou zástrčkou. Pokud je zdroj napájení 120V, použijte napájecí kabel schválený UL nebo C- UL. Pokud je zdroj napájení 240V, použijte tříkolíkovou zástrčku se zemnícím kolíkem, která vyhovuje Evropským bezpečnostním předpisům. - Nepřetěžujte zásuvky el. napájení na zdi nebo napájecí kabely. Ujistěte se, že všechna zařízení zapojená do zásuvky nepřekračují 10A. 3

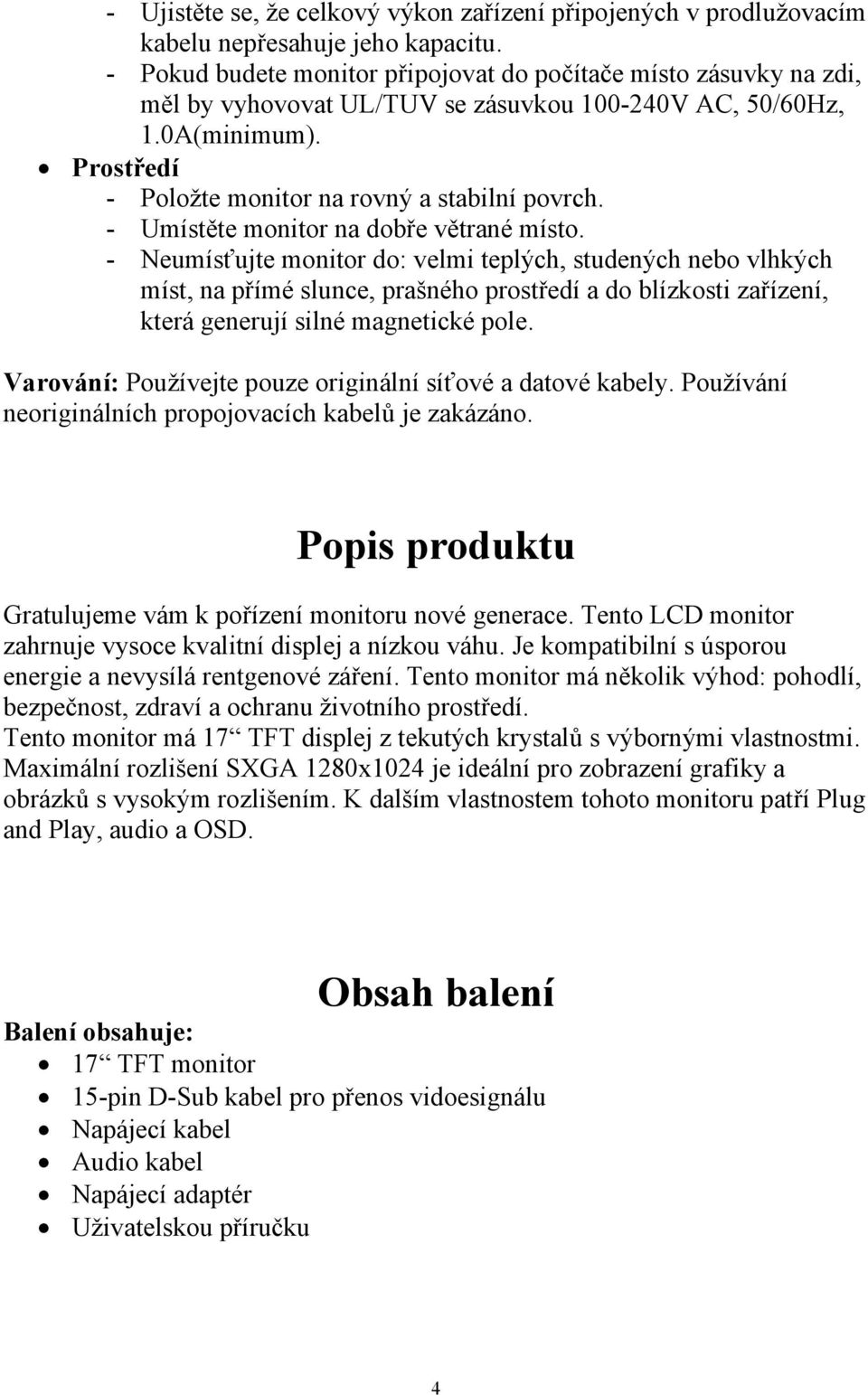

4 - Ujistěte se, že celkový výkon zařízení připojených v prodlužovacím kabelu nepřesahuje jeho kapacitu. - Pokud budete monitor připojovat do počítače místo zásuvky na zdi, měl by vyhovovat UL/TUV se zásuvkou V AC, 50/60Hz, 1.0A(minimum). Prostředí - Položte monitor na rovný a stabilní povrch. - Umístěte monitor na dobře větrané místo. - Neumísťujte monitor do: velmi teplých, studených nebo vlhkých míst, na přímé slunce, prašného prostředí a do blízkosti zařízení, která generují silné magnetické pole. Varování: Používejte pouze originální síťové a datové kabely. Používání neoriginálních propojovacích kabelů je zakázáno. Popis produktu Gratulujeme vám k pořízení monitoru nové generace. Tento LCD monitor zahrnuje vysoce kvalitní displej a nízkou váhu. Je kompatibilní s úsporou energie a nevysílá rentgenové záření. Tento monitor má několik výhod: pohodlí, bezpečnost, zdraví a ochranu životního prostředí. Tento monitor má 17 TFT displej z tekutých krystalů s výbornými vlastnostmi. Maximální rozlišení SXGA 1280x1024 je ideální pro zobrazení grafiky a obrázků s vysokým rozlišením. K dalším vlastnostem tohoto monitoru patří Plug and Play, audio a OSD. Obsah balení Balení obsahuje: 17 TFT monitor 15-pin D-Sub kabel pro přenos vidoesignálu Napájecí kabel Audio kabel Napájecí adaptér Uživatelskou příručku 4

5 Vlastnosti Vysoce kontrastní TFT LCD displej podporující rozlišení SXGA 1280x1024. Kompatibilní se standardy IBM VGA, VESA. Zabudované audio. Power Management vyhovující VESA DPMS standardům. Univerzální napájecí systém. Podpora DDC1/2B pro Plug and Play. Pokročilé OSD ovládání pro nastavení kvality obrazu. Možnost montáže na zeď. Norma TCO99. Čištění Obrazovku čistěte jemnou látkou, která odstraní prach a další částečky, které mohou poškrábat obrazovku. Na obrazovku během čištění netlačte. Neaplikujte sprej nebo kapalinu přímo na obrazovku nebo kryt LCD monitoru. Chemická čistidla mohou poškodit obrazovku nebo kryt LCD monitoru. Přední pohled Popis 5

6 1. Síťový vypínač Stisknutím tohoto tlačítka monitor zapnete nebo vypnete. 2. Menu/Výběr (šipka nahoru) Stisknutí tohoto tlačítka vyvolá OSD menu na obrazovku a umožňuje pohyb ( nahoru ) v OSD menu. 3. Výběr (šipka dolů) Stisknutí tohoto tlačítka umožňuje pohyb ( dolů ) v OSD menu Toto tlačítko zvyšuje hodnotu nastavovaného parametru v OSD Toto tlačítko snižuje hodnotu nastavovaného parametru v OSD. Nastavení funkcí Pokud není OSD menu aktivní, pomohou vám následující instrukce. Stisknutím šipky nahoru vyvoláte OSD menu na obrazovku. Stisknutím šipky dolů vyvoláte ikonu Jasu. Použijte + nebo pro nastavení hodnoty jasu. Stisknutím + vyvoláte ikonu Hlasitosti. Použijte + nebo pro nastavení hodnoty hlasitosti. Stisknutím přepnete na digitální rozhraní. Zapojení Varování: Pokud odpojujete kabely, držte je za konektor, ne za samotný kabel. 1. Připojte konec kabelu napájecího adaptéru k monitoru a napájecí kabel z jedné strany k napájecímu adaptéru a druhý konec do zásuvky. 2. Připojte jeden konec VGA kabelu ke konektoru monitoru a druhý konec ke grafické kartě. Kabel dotáhněte pomocí šroubů. 6

7 3. Připojte jeden konec DVI kabelu k monitoru a druhý konec ke grafické kartě. 4. Připojte jeden konec audio kabelu k audio vstupu na monitoru a druhý konec k audio výstupu vašeho počítače. Nastavení úhlu pohledu Pro nastavení optimálního úhlu pohledu nakloňte monitoru dopředu (až o 5 stupňů) nebo dozadu (až o 15 stupňů). Varování: Abyste při nastavování monitor chránili, přidržujte základnu a nedotýkejte se obrazovky. Ovládací prvky a nastavení 7

8 KONTRAST Nastavení kontrastu obrazu pomocí + nebo -. JAS Nastavení jasu obrazu pomocí + nebo -. HLASITOST Stisknutím + nebo nastavíte hlasitost reproduktorů. AUTONASTAVENÍ Stisknutím + nebo - monitor automaticky nastaví optimální stav displeje. HORIZONTÁLNÍ POZICE Stisknutím tlačítka + posunete obraz doprava, stisknutím tlačítka posunete obraz doleva. VERTIKÁLNÍ POZICE Stisknutím tlačítka + posunete obraz nahoru, stisknutím tlačítka posunete obraz dolu. JAZYK Tato položka nastavuje jazyk OSD menu. KMITOČET Snížení vertikální interference. 1. Vyberte jeden ze vzorů. 2. Pomocí + nebo snížíte vertikální interferenci. FÁZE Snížení horizontální interference. 1. Vyberte jeden ze vzorů. 2. Pomocí + nebo snížíte horizontální interferenci. ČERVENÁ/ZELENÁ/MODRÁ Pomocí + nebo nastavíte hodnotu intenzity barvy (červené, zelené, modré). TEPLOTA BAREV Zvolte teplou, studenou nebo normální teplotu barev a stiskněte + nebo -. Po obnovení se teplota barev vrátí na tovární nastavení. OBNOVENÍ Pomocí + nebo obnovíte tovární nastavení monitoru. 8

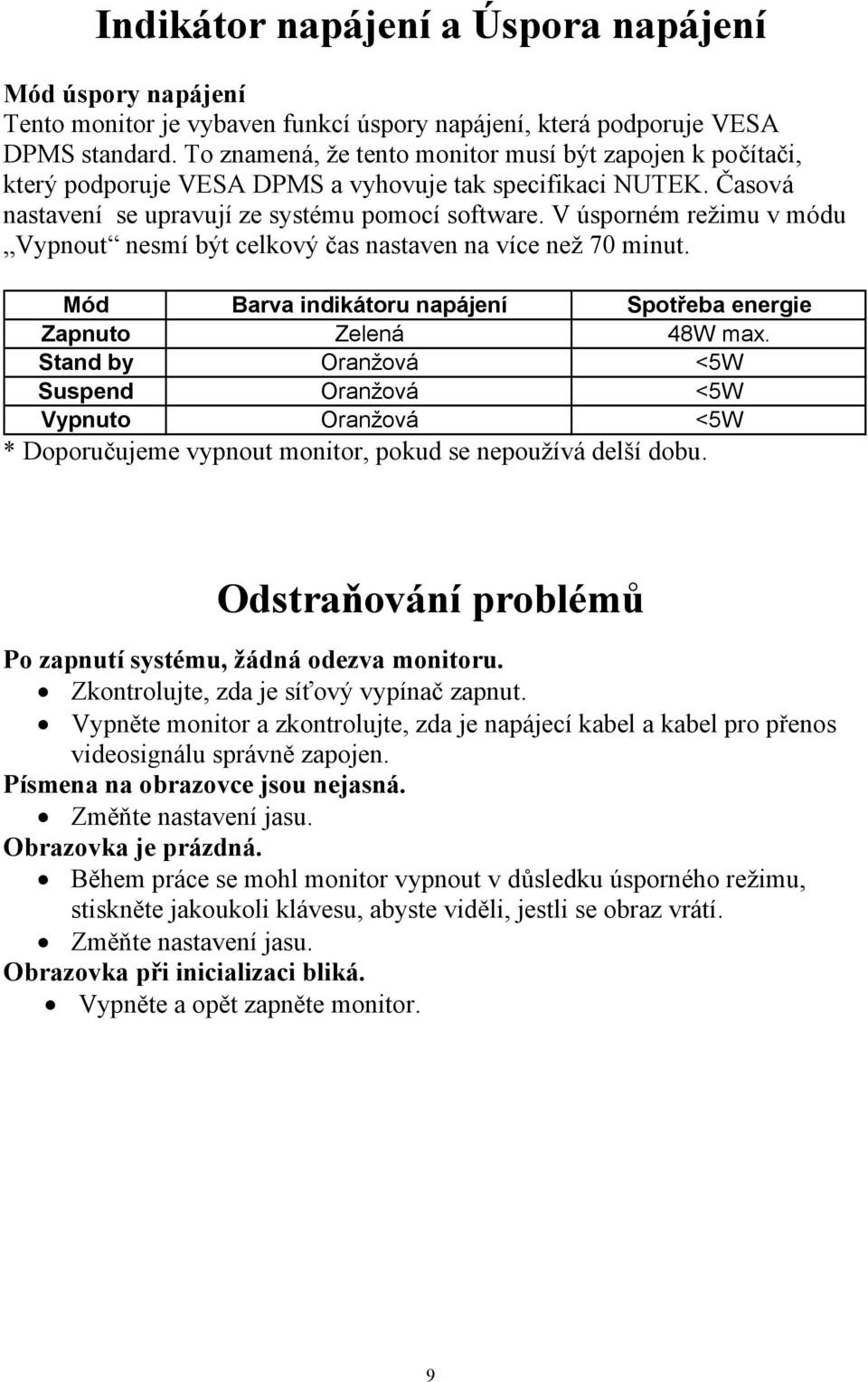

9 Indikátor napájení a Úspora napájení Mód úspory napájení Tento monitor je vybaven funkcí úspory napájení, která podporuje VESA DPMS standard. To znamená, že tento monitor musí být zapojen k počítači, který podporuje VESA DPMS a vyhovuje tak specifikaci NUTEK. Časová nastavení se upravují ze systému pomocí software. V úsporném režimu v módu Vypnout nesmí být celkový čas nastaven na více než 70 minut. Mód Barva indikátoru napájení Spotřeba energie Zapnuto Zelená 48W max. Stand by Oranžová <5W Suspend Oranžová <5W Vypnuto Oranžová <5W * Doporučujeme vypnout monitor, pokud se nepoužívá delší dobu. Odstraňování problémů Po zapnutí systému, žádná odezva monitoru. Zkontrolujte, zda je síťový vypínač zapnut. Vypněte monitor a zkontrolujte, zda je napájecí kabel a kabel pro přenos videosignálu správně zapojen. Písmena na obrazovce jsou nejasná. Změňte nastavení jasu. Obrazovka je prázdná. Během práce se mohl monitor vypnout v důsledku úsporného režimu, stiskněte jakoukoli klávesu, abyste viděli, jestli se obraz vrátí. Změňte nastavení jasu. Obrazovka při inicializaci bliká. Vypněte a opět zapněte monitor. 9

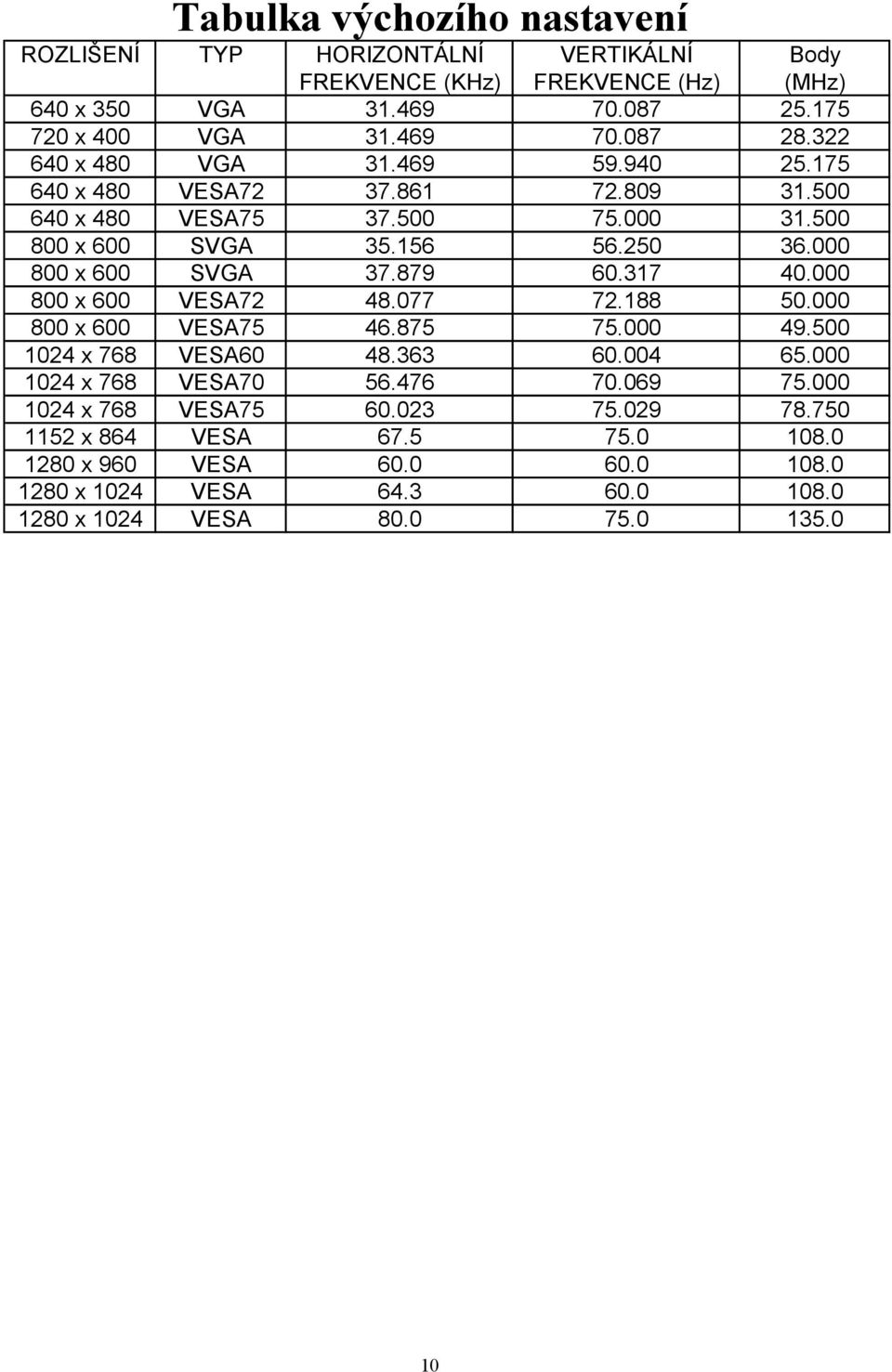

10 Tabulka výchozího nastavení ROZLIŠENÍ TYP HORIZONTÁLNÍ VERTIKÁLNÍ Body FREKVENCE (KHz) FREKVENCE (Hz) (MHz) 640 x 350 VGA x 400 VGA x 480 VGA x 480 VESA x 480 VESA x 600 SVGA x 600 SVGA x 600 VESA x 600 VESA x 768 VESA x 768 VESA x 768 VESA x 864 VESA x 960 VESA x 1024 VESA x 1024 VESA

11 Technické údaje LCD obrazovka 17" TFT Active Matrix Velikost obrazovky 338 x 270 mm Velikost bodu x mm Maximální rozlišení SXGA 1280 x 1024 Kontrast 450:1 Jas 250 Cd/m2 Doba odezvy 16 ms Počet barev 16.7M Úhel pohledu 75 horizontálně 63 vertikálně Vstupní signál Video analogový RGB 0.7Vpp Synchr. TTL pozitivní nebo negativní Konektor Analogový 15-pin D-Sub Přední ovládání Síťový vypínač, Menu/Výběr, Nastavení (+/-) OSD Jas, Kontrast, Horizontální/Vertikální poloha, Autonastavení, Jazyk, Hlasitost, Kmitočet, Fáze, Červená/Zelená/Modrá, Obnovení, Teplota barev Plug and Play DDC1/2B Audio 1W/kanál Napájení V AC, 50-60Hz, DC 12V/4A Provozní podmínky Teplota 5 C až 35 C Vlhkost 20-80% (nekondenzující) Nadm. výška Do stop Skladovací podmínky Teplota -20 C až 60 C Vlhkost 10-90% (nekondenzující) Rozměry(v x š x h) 390 x 385 x 195 mm Hmotnost (čistá) 5.3 kg Certifikáty C-UL, FCC-B, TUV/GS, CE, EPA, NUTEK, BSMI, TCO (volitelně) * Specifikace se mohou změnit bez předchozího oznámení. Varování: Nerozebírejte monitor. V případě potřeby kontaktujte distributora. 11

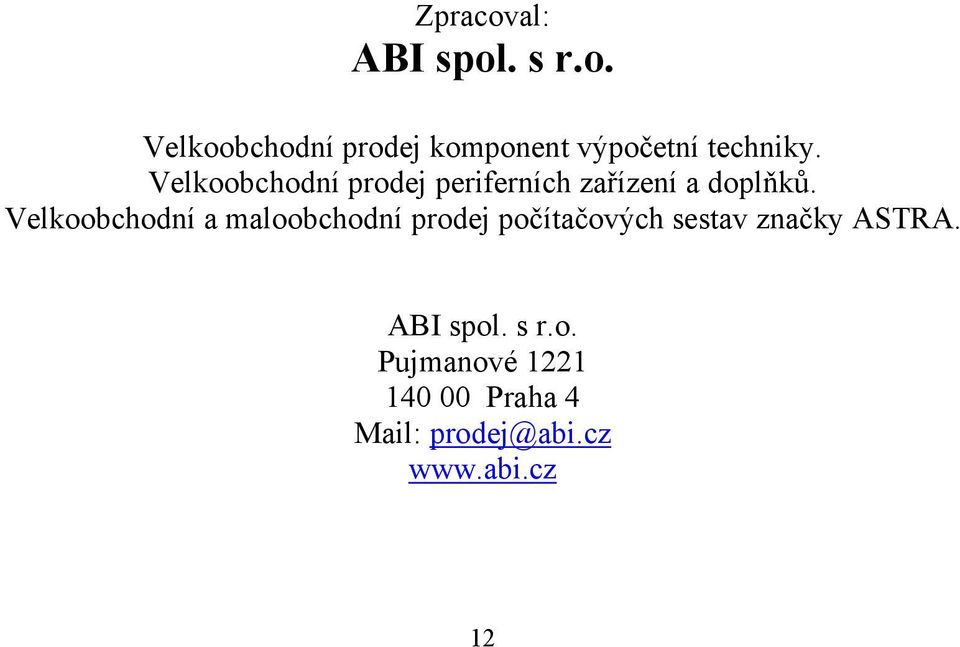

12 Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 Mail: prodej@abi.cz 12
