Interier pro DDÚ v Tršicích. Katalog výrobků. Investor DDÚ, SVP, ZŠ a ŠJ Olomouc - Svatý Kopeček Ústavní 9, Olomouc

Transkript

1 Interier pro DDÚ v Tršicích Katalog výrobků Investor DDÚ, SVP, ZŠ a ŠJ Olomouc - Svatý Kopeček Ústavní 9, Olomouc Odpovědný projektant Ing. Ivo Hrdlička, IČ ABC projekční kancelář Balbínova 17, Olomouc Zpracovali Ing. arch. Marek Růžička Ing. arch. Petra Růžičková Červen 2012

2 A1 Dvoulavice pevná oranžová Pevná lavice pro 2 žáky s úložným prostorem. Převažující typ lavic ve třídách. Ilustrační obrázek A2 Dvoulavice výškově stavitelná oranžová Výškově nastavitelná lavice pro dva žáky ve shodné barvě jako pevné dvoulavice. Ilustrační obrázek

3 A3 Stůl pro učitele Stůl pro učitele do školních tříd. Min. 2 zásuvky na pravé straně. Materiálové a barevné provedení shodné s lavicemi v učebně (oranžová), variantně celodřevěná katedra s povrchem odpovídajícím lavicím - světlý buk, naložená čela zásuvek, min. tl. stěn deskových stolu 20 mm, min. tl. stolní desky 35 mm. Ilustrační obrázek A4 Stůl 1200x800 Rozměry: 1200x800 mm Materiál: lamino, kov Stůl do jídelny nebo komunitní místnosti pro 4 osoby. Kovová konstrukce nohou. Povrchová úprava desky buk, úprava hran ABS. Ilustrační obrázek (zdroj Vybaveni-skol.cz)

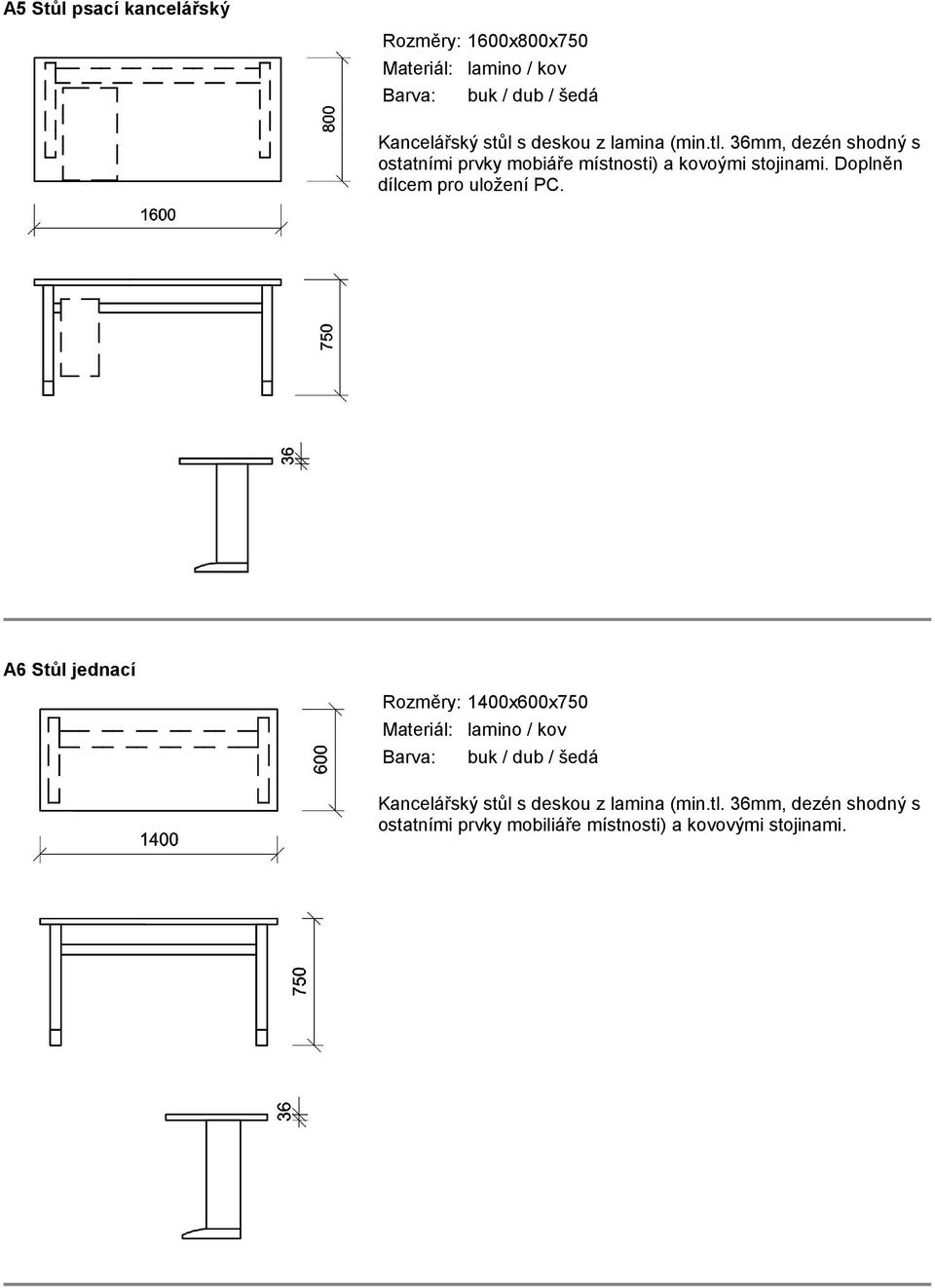

4 A5 Stůl psací kancelářský Rozměry: 1600x800x750 Materiál: lamino / kov buk / dub / šedá Kancelářský stůl s deskou z lamina (min.tl. 36mm, dezén shodný s ostatními prvky mobiáře místnosti) a kovoými stojinami. Doplněn dílcem pro uložení PC. A6 Stůl jednací Rozměry: 1400x600x750 Materiál: lamino / kov buk / dub / šedá Kancelářský stůl s deskou z lamina (min.tl. 36mm, dezén shodný s ostatními prvky mobiliáře místnosti) a kovovými stojinami.

5 A7 Stůl konferenční Rozměry: 1200x600x750 Materiál: lamino / kov buk / dub / šedá Konferenční stůl do sborovny. Deska stolu min. tl. 36mm. A8 Stůl dílenský Rozměry: 1500x750x835 mm Stůl do keramické dílny, výška 835 mm, masivní kovové nohy v šedé barvě, buková spárovka tl. min. 25 mm. Ilustrační obrázek (pracovní stůl Economy EPS)

6 A9 Stůl psací 1200x600x750 oranžová Rozměry: 1200x600x750 Materiál: masiv - buk/dub dřevo, světlé moření + oranžová čela zásuvek Psací stůl do pokojů ve 2.NP v materiálu a povrchové úpravě shodné s postelemi (světlá). Min. tl. stěn rámové konstrukce 20 mm, min. tl. desky 30 mm. Čtyři zásuvky, čela s mořením v oranžové a vybráním. Na staně židle čtvercové nohy (40x40 mm), na boční a zadní straně stolu vyztužny trnoží 15 cm nad podlahou. Umístění stany šuplíků dle výkresové dokumentace k jednotlivým pokojům. Moření čel zásuvek: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora

7 A10 Stůl psací 1200x600x750 modrá Rozměry: 1200x600x750 Materiál: masiv - buk/dub dřevo, světlé moření + modrá čela zásuvek Psací stůl do pokojů ve 2.NP v materiálu a povrchové úpravě shodné s postelemi (světlá). Min. tl. stěn rámové konstrukce 20 mm, min. tl. desky 30 mm. Čtyři zásuvky, čela s mořením v modré a vybráním. Na staně židle čtvercové nohy (40x40 mm), na boční a zadní straně stolu vyztužny trnoží 15 cm nad podlahou. Umístění stany šuplíků dle výkresové dokumentace k jednotlivým pokojům. Moření čel zásuvek: modrý odstín - např. Základní modrá 1:30 ve vzorníku Unicolor či obdobná úprava dle výběru investora A12 Stůl odkládací na nádobí Rozměry: 860x600x860 Materiál: nerez nerez Nerezový zásobník na nádobí s úložnými miskami pro příbory a tácy. A13 Stůl doplňkový k psacím do sestavy Rozměry: 900x600x750 Materiál: masiv - buk/dub dřevo, světlé moření Doplňkový stůl do rohové sestavy psacích stolů v pokojích ve 2. a 3.NP bez barevného rozlišení. A14 Stůl doplňkový k psacím do sestavy Rozměry: 800x600x750 Materiál: masiv - buk/dub dřevo, světlé moření Doplňkový stůl do rohové sestavy psacích stolů v pokojích ve 2. a 3.NP bez barevného rozlišení.

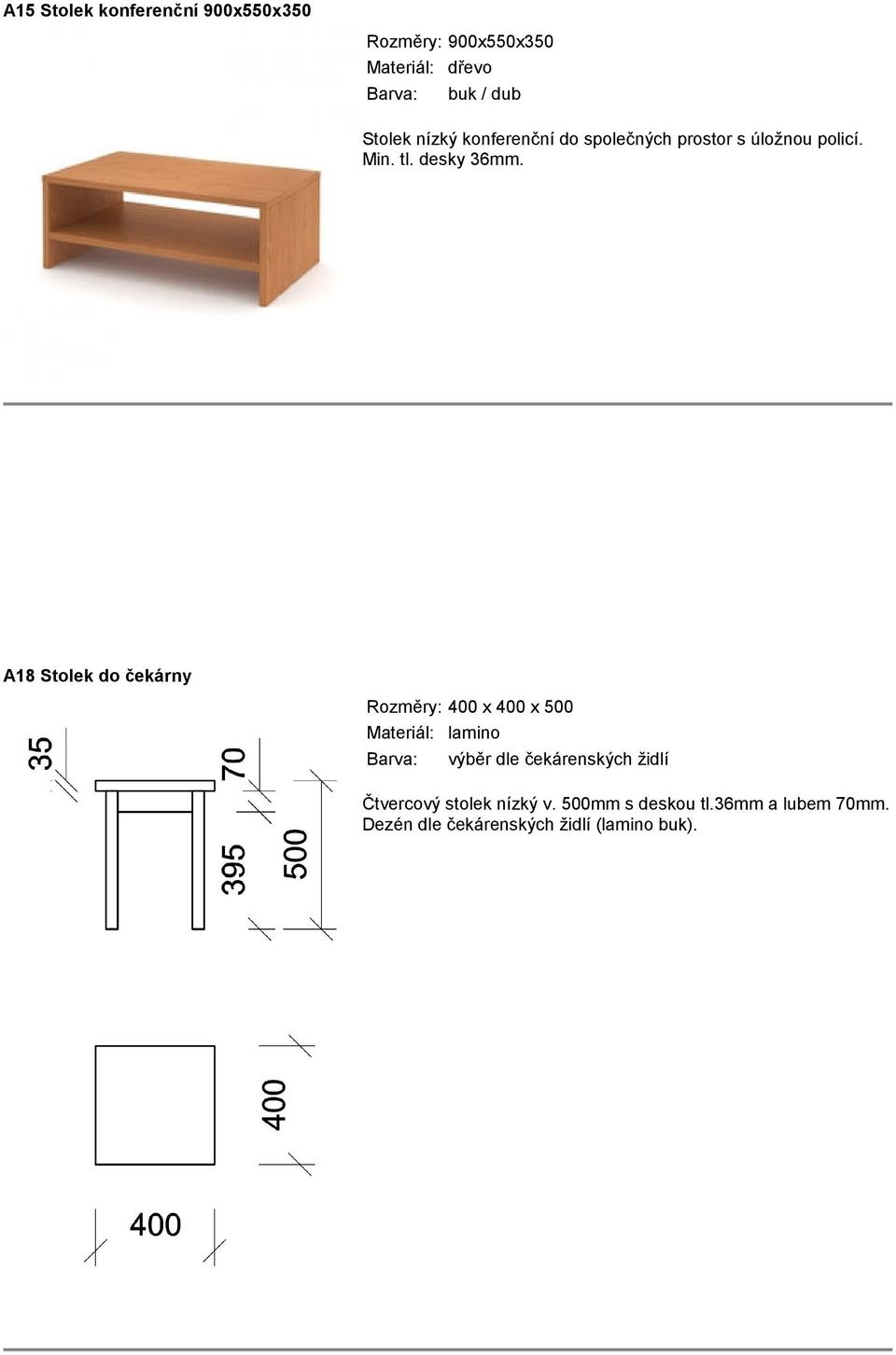

8 A15 Stolek konferenční 900x550x350 Rozměry: 900x550x350 Materiál: dřevo buk / dub Stolek nízký konferenční do společných prostor s úložnou policí. Min. tl. desky 36mm. A18 Stolek do čekárny Rozměry: 400 x 400 x 500 Materiál: lamino výběr dle čekárenských židlí Čtvercový stolek nízký v. 500mm s deskou tl.36mm a lubem 70mm. Dezén dle čekárenských židlí (lamino buk).

9 B1 Židle žákovská Stohovatelná židle do tříd, případně dalších místností. Sedák a opěrák ze světlé překližky. Barva kovových částí oranžová, případně stříbrná. Ilustrační obrázek (židle Sparta) B2 Židle do jídelny Materiál: buková překližka, kov Stohovatelná židle do školní jídelny s vykrojeným opěrákem pro snadnou manipulaci. Sedák a opěrák ze světlé překližky. Barva kovových částí oranžová, případně stříbrná. Ilustrační obrázek (židle Sparta Plus)

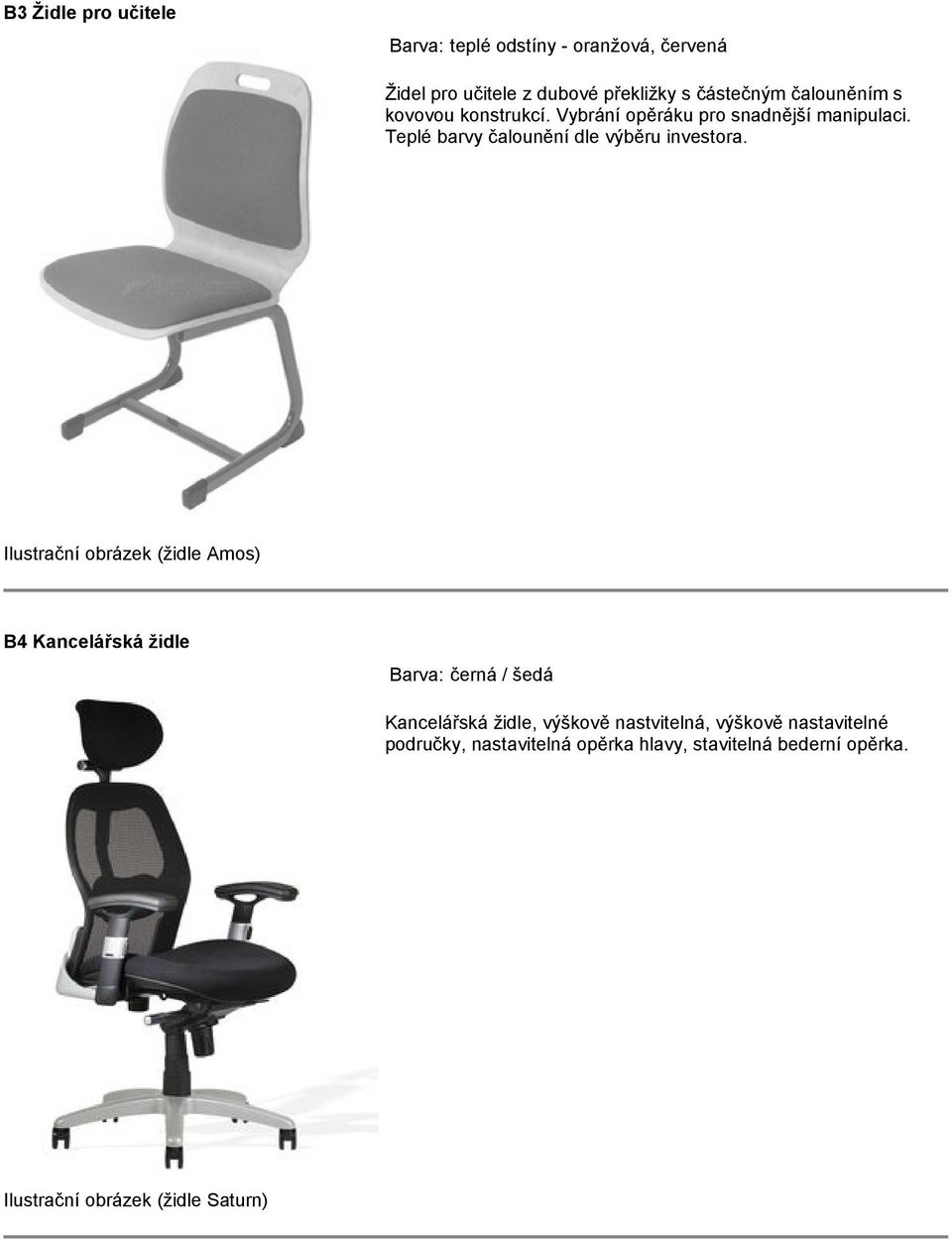

10 B3 Židle pro učitele teplé odstíny - oranžová, červená Židel pro učitele z dubové překližky s částečným čalouněním s kovovou konstrukcí. Vybrání opěráku pro snadnější manipulaci. Teplé barvy čalounění dle výběru investora. Ilustrační obrázek (židle Amos) B4 Kancelářská židle černá / šedá Kancelářská židle, výškově nastvitelná, výškově nastavitelné područky, nastavitelná opěrka hlavy, stavitelná bederní opěrka. Ilustrační obrázek (židle Saturn)

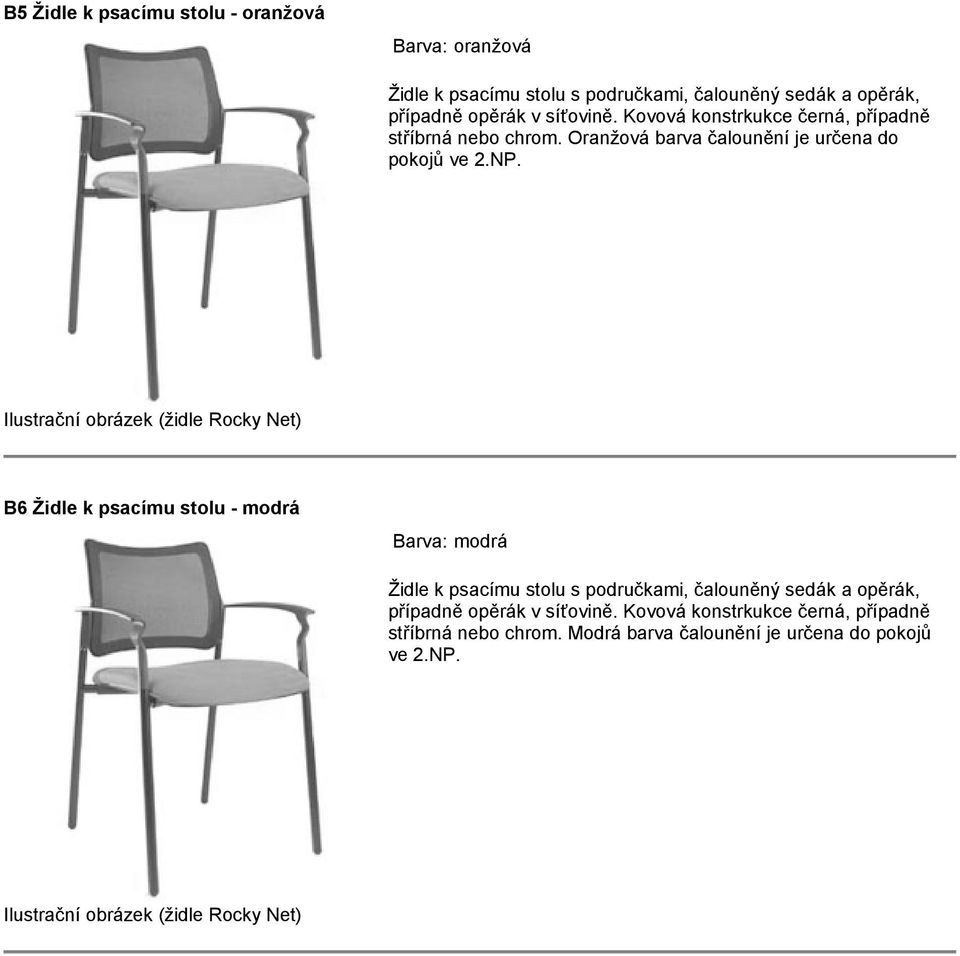

11 B5 Židle k psacímu stolu - oranžová oranžová Židle k psacímu stolu s područkami, čalouněný sedák a opěrák, případně opěrák v síťovině. Kovová konstrkukce černá, případně stříbrná nebo chrom. Oranžová barva čalounění je určena do pokojů ve 2.NP. Ilustrační obrázek (židle Rocky Net) B6 Židle k psacímu stolu - modrá modrá Židle k psacímu stolu s područkami, čalouněný sedák a opěrák, případně opěrák v síťovině. Kovová konstrkukce černá, případně stříbrná nebo chrom. Modrá barva čalounění je určena do pokojů ve 2.NP. Ilustrační obrázek (židle Rocky Net)

12 B7 Sedačka Rozměry: 2600x1500x840 Materiál: potah. látka / dřevo šedá (pepř a sůl) Celočalouněná sedací souprava do L s výškou sedáku 420mm a výškou područek 520mm. Potahová látka snadno čistitelná (kategorie Standard, 220 g/bm, 100% PP např. mikrovlákno, odolnost v oděru: Martindale (EN ISO ), nehořlavost: BS EN ) barva pepř a sůl. Kostra z masivu, výplň studená pěna min. 35 kg/m3. B8 Sedací pytel (bobek) Rozměry: 1100x1100X650 Materiál: potah. látka nylon zelená (jiná dle výběru investora) Sedací pytel jako křesílko 1100 x 1100, výška 650mm. Výška sedu 350mm. Potah omyvatelný PES (nylon), barva dle výběru investora (zelená). Ilustrační obrázek B9 Sedací pytel Kostka Rozměry: 400x400x400 Materiál: látkový potah, PUR Sedací taburet - kostka, pevná potahová látka v různách barvách, 400 x 400 x 400 mm, pro relaxační cvičení do terapeutické místnosti.

13 B10 Židle čekárna Rozměry: 425x530x830 Materiál: překližka lakovaná / kov buk / šedá Stohovatelná židle s kovovou kostrou (lak šedá / černá) bez područek. Sedák a opěradlo buková ohýbaná překližka. Nosnost min. 100kg. B11 Židle dílenská Pracovní dílenská židle otočná bez opěráku (taburet). Sedák z bukové překližky o průměru 35mm. Výškově nastavitelná, s oporou pro nohy. B12 Křeslo Rozměry: 800x600x840 Materiál: potah. látka / dřevo šedá (pepř a sůl) Celočalouněné křeslo s výškou sedáku 420mm a výškou područek 520mm. Potahová látka snadno čistitelná (kategorie Standard, 220 g/bm, 100% PP např. mikrovlákno, odolnost v oděru: Martindale (EN ISO ), nehořlavost: BS EN ) barva pepř a sůl. Kostra z masivu, výplň studená pěna min. 35 kg/m3. B13 Podložka pod židli Rozměry: 1200x900 mm průhledná Průhledná podložka na koberec pod kancelářkou židli.

14 B14 Polohovací křeslo - relaxační Rozměry: 650x850x990 Materiál: potah. látka / dřevo béžová / oranžová Polohovací křeslo relaxační do pracovny psychoterapeuta. Výška sedáku cca 420mm. Potahová látka snadno čistitelná (kategorie Standard, 220 g/bm, 100% PP např. mikrovlákno, odolnost v oděru: Martindale (EN ISO ), nehořlavost: BS EN ) barva béžová / oranžová (dle výběru investora). Kostra z masivu, výplň studená pěna min. 35 kg/m3. Doplněno podnožkou, výška cca 400mm. Ilustrační obrázek B17 Šatní lavice ke skříňkám 800 Rozměry: 800x800x370 Materiál: lamino/kov šedá Šatní lavice pod šatní skříňky, lavice o š. 300mm (sedací část). Konstrukce z ocelových profilů, světle šedá barva RAL 7035, sedací plocha dřevěná (povrch. ůprava lak polomat) nebo z lamina (min. tl. 18mm).

15 C1 Skříň policová - knihovna Rozměry: 2000x1000x300 Materiál: lamino buk / dub Skříň určená do kanceláří. 5 otevřených polic, sokl 100 mm. Materiál a povrchová úprava shodná s ostatním nábytkem kanceláře. Min. tloušťka desek 18 mm.

16 C2 Skříň policová s dvířky 1230x800x450 Rozměry: 1230x800x450 Materiál: lamino buk / dub Skříň určená do kanceláří. 3 otevřené police, 2 zavřené police, dvířka naložená, sokl 100 mm. Materiál a povrchová úprava shodná s ostatním nábytkem kanceláře. Min. tloušťka desek 18 mm. Úchyty: kovové oblé, dle výběru investora.

19 C5 Skříň policová s dvířky 800x450x850 Rozměry: 800x450x850 Materiál: lamino buk / dub Skříň určená do společenských prostor. Uzamykatelná, 2 vnitřní police, dvířka naložená, sokl 100 mm. Materiál a povrchová úprava shodná s ostatním nábytkem společenských prostor. Min. tloušťka desek 18 mm. Úchyty: kovové oblé, dle výběru investora. C6 Skříň pro uzamknutí interaktiv. tabule Rozměry: ~1800x1340 mm Materiál: lamino dřevo - buk/dub Uzamykatelná nástěnná dvojkřídlá skříň pro uzamčení interaktivní tabule v jedné ze tříd. Atyp, rozměry skříně dle zvoleného typu interaktivní tabule

20 C8 Skříň šatní 800x450x2000 Rozměry: 800x450x2000 Materiál: lamino buk/dub Skříň určená do kanceláří. Materiál a povrchová úprava shodná s ostatním nábytkem kanceláře. Min. tloušťka desek 18 mm. Úchyty: kovové oblé dle výběru investora.

21 C9 Skříň šatní 1000x600x2000 oranžová Rozměry: 1000x600x2000 Materiál: masiv - buk/dub dřevo, světlé moření + oranžová Skříň určená do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Dveře mořeny do oranžové barvy s vybráním, police, tyč na ramínka. Moření dveří skříně: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora

22 C10 Skříň šatní 800x600x2000 oranžová Rozměry: 800x600x2000 Materiál: masiv - buk/dub dřevo, světlé moření + oranžová Skříň určená do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Dveře mořeny do oranžové barvy s vybráním, police, tyč na ramínka. Moření dveří skříně: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora

23 C11 Skříň šatní 1000x600x2000 modrá Rozměry: 1000x600x2000 Materiál: masiv - buk/dub dřevo, světlé moření + modrá Skříň určená do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Dveře mořeny do modré barvy s vybráním, police, tyč na ramínka. Moření dveří skříně: odstín Základní modrá 1:30 ve vzorníku Unicolor obdobná úprava dle výběru investora

26 C15 Kontejner se zásuvkami Rozměry: 400x600x600 Materiál: lamino buk / dub Mobilní kontejner se třemi zásuvkami na kolečkách do pracoven a kanceláří. Materiál a povrchová úprava shodná s ostatním nábytkem kanceláře. Min. tloušťka desek 18 mm. Úchyty: kovové oblé, dle výběru investora. C16 Police dřevěná 1200x350x350 - oranžová Rozměry: 1200x350x350 Materiál: buk/dub dřevo, světlé moření + oranžová Police určená do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Rámová konstrukce bez zad, pouze zpevnění lubem. Min. tloušťka desek rámové konstrukce 20 mm. Částečně uzavřená dřevěným posuvným čelem z překližky mořeným do oranžové barvy s vybráním. Moření posuvného čela: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora C17 Police dřevěná 1000x350x350 - oranžová Rozměry: 1000x350x350 Materiál: buk/dub dřevo, světlé moření + oranžová Police určená do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Rámová konstrukce bez zad, pouze zpevnění lubem. Min. tloušťka desek rámové konstrukce 20 mm. Částečně uzavřená dřevěným posuvným čelem z překližky mořeným do oranžové barvy s vybráním. Moření posuvného čela: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora

27 C18 Police dřevěná 1200x350x350 - modrá Rozměry: 1200x350x350 Materiál: buk/dub dřevo, světlé moření + modrá Police určená do pokojů ve 3.NP. Materiál a povrchová úprava shodná s postelemi. Rámová konstrukce bez zad, pouze zpevnění lubem. Min. tloušťka desek rámové konstrukce 20 mm. Částečně uzavřená dřevěným posuvným čelem z překližky mořeným do modré barvy s vybráním. Moření posuvného čela: odstín Základní modrá ve vzorníku Unicolor či obdobná úprava dle výběru investora C19 Police dřevěná 1000x350x350 - modrá Rozměry: 1000x350x350 Materiál: buk/dub dřevo, světlé moření + modrá Police určená do pokojů ve 3.NP. Materiál a povrchová úprava shodná s postelemi. Rámová konstrukce bez zad, pouze zpevnění lubem. Min. tloušťka desek rámové konstrukce 20 mm. Částečně uzavřená dřevěným posuvným čelem z překližky mořeným do modré barvy s vybráním. Moření posuvného čela: odstín Základní modrá ve vzorníku Unicolor či obdobná úprava dle výběru investora C20 Police dřevěná 900x200 Rozměry: 900x200x150 Materiál: dřevo dřevo, světlé moření Police určená do pokojů ve 2. NP a 3.NP nad postele, kde není dostatek místa na větši police. Materiál a povrchová úprava shodná s postelemi. Police 900 x 200 mm, záda vysoká 150 mm. Min. tloušťka desek rámové konstrukce 20 mm. C21 Police 1000x120x120 Rozměry: 1000X120X120 Materiál: lamino buk/dub Nástěnná police do kanceláří. C22 Police 1200x350x350 Rozměry: 1200x350x350 Materiál: lamino buk/dub Police určená do kanceláří. Materiál a povrchová úprava shodná s ostatním nábytkem kanceláře. Rámová

28 konstrukce bez zad, pouze zpevnění lubem. Min. tloušťka desek 18 mm. C23 Police 600x200x120 Rozměry: 600x200x120 Materiál: lamino buk/dub Malá police do kanceláří. C24 Postel s roštem a matrací Rozměry: 2000x900x450 Materiál: masiv - buk/dub dřevo, světlé moření Postel do pokojů a místností vychovatelů s roštem a matrací bez zvýšeného čela. Dřevěná, světlá barva v souladu s ostatním nábytkem. Možný cikový vzhled dřeva. Rámová konstrukce na samotatných nohách musí umožnit posuv úložného šuplíku pod postelí výšky 22cm. Vzhledem k předpokládanému namáhání v dětských pokojích je nutná pevná konstrukce - masiv v tl. 40 mm, postelové spojovací kování, odolný lak. Pevný lamelový rošt - 15 lamel v min. rozměrech 80x18 mm. Středně tvrdá pěnová matrace se snímatelným potahem. Vrstvy polyuretanová pěna 35 kg/m3 a polyuretanová pěna 25 kg/m3. Min. výška 12 cm. C25 Stolek noční 450x450x600 oranžová Rozměry: 450x450x600 Materiál: buk/dub dřevo, světlé moření + oranžová Noční stolek k postelím do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Nakládaná dvířka mořená do oranžové barvy s vybráním. Polička v uzavžené části za dvířky, otevřená polička nad dvířky. Moření posuvného čela: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora C27 Stolek noční 300x450x600 oranžová Rozměry: 300x450x600 Materiál: buk/dub dřevo, světlé moření + oranžová Noční stolek k postelím do pokojů ve 2.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Nakládaná dvířka mořená do oranžové barvy s vybráním. Polička v uzavřené části za dvířky, otevřená polička nad dvířky. Moření posuvného čela: odstín Kiefer ve vzorníku Aidol Remmers či obdobná úprava dle výběru investora

29 C28 Stolek noční 450x450x600 modrá Rozměry: 450x450x600 Materiál: buk/dub dřevo, světlé moření + modrá Noční stolek k postelím do pokojů ve 3.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Nakládaná dvířka mořená do modré barvy s vybráním. Polička v uzavřené části za dvířky, otevřená polička nad dvířky. Moření posuvného čela: odstín Základní modrá 1:30 ve vzorníku Unicolor či obdobná úprava dle výběru investora C29 Stolek noční 400x450x600 modrá Rozměry: 400x450x600 Materiál: buk/dub dřevo, světlé moření + modrá Noční stolek k postelím do pokojů ve 3.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Nakládaná dvířka mořená do modré barvy s vybráním. Polička v uzavřené části za dvířky, otevřená polička nad dvířky. Moření posuvného čela: odstín Základní modrá 1:30 ve vzorníku Unicolor či obdobná úprava dle výběru investora C30 Stolek noční 300x450x600 modrá Rozměry: 300x450x600 Materiál: buk/dub dřevo, světlé moření + modrá Noční stolek k postelím do pokojů ve 3.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Nakládaná dvířka mořená do modré barvy s vybráním. Polička v uzavřené části za dvířky, otevřená polička nad dvířky. Moření posuvného čela: odstín Základní modrá 1:30 ve vzorníku Unicolor či obdobná úprava dle výběru investora C31 Stolek noční 250x450x600 modrá Rozměry: 250x450x600 Materiál: buk/dub dřevo, světlé moření + modrá Noční stolek k postelím do pokojů ve 3.NP. Materiál a povrchová úprava shodná s postelemi. Min. tloušťka desek rámové konstrukce 20 mm. Nakládaná dvířka mořená do modré barvy s vybráním. Polička v uzavřené části za dvířky, otevřená polička nad dvířky. Moření posuvného čela: odstín Základní modrá 1:30 ve vzorníku Unicolor či obdobná úprava dle výběru investora

30 C33 Police kovové pro úklid 350 x 1000 Materiál: kov šedá Kovové police na stěny do úklidových prostor. Rozměry orientační. C34 Regály pro sklad Rozměry: 1000x600x2000 Materiál: kov šedá Kovové regály do skladovacích prostor a dílen. C36 Šatní skříňka lamino/kov 1500 Rozměry: 400x500x1500 Materiál: lamino/kov modrá/šedá Šatní skříňky s vnitřní mezistěnou (š.400mm) umožňující kombinaci se šatní lavicí. Kovové (ocel. plech s povrch. úpravou práškovou vypal. barvou) nebo z lamina (min. tl. 18mm). Uzamykatelné, s větracími štěrbinami (průvětrníky). Výbava skříněk : polička a tyč na ramínka, na dvěřích jmenovka. C39 Bedna na hlínu Rozměry: 600x1200x700 Materiál: dřevo Dřevěná bedna pro uskladnění hlíny. C41 Úložný šuplík pod postel Rozměry: 1000x800x220 mm Úložný šuplík na nábytkových kolečkách pro peřiny. Provedení z masivu shodné s materiálem a povrchovou úpravou postele. Tloušťka stěn 20 mm. Vybrání čelní desky. Dno perforovaná DVD deska na ztužujícím rámu se střední příčkou. Ilustrační obrázek

31 C42 Botník 600x900x360 Rozměry: 600x900x360 Materiál: lamino buk / dub Botník s dvěma výklopnými policemi nad sebou. Vyklopná dvířka vložená. Vnitřní uspořádání se dvěma pořadači. Materiál lamino min. tl 18mm, úchyty jako štěrbina (viz skříně v pokojích). D1 Tabule Rozměry: 2000x1200 Bílá trojkřídlá tabule pro popisování fixem do učeben, skrytý posuv. D2 Tabule interaktivní - sestava Rozměry: 1700x1240 mm Interaktivní tabule do jedné ze tříd včetně projektoru a jeho ramene. Vestavené nebo externí reproduktory dle zvoleného typu.

32 D3 Nástěnka magnetická, dřevěný rám Rozměry: 1200x900 Materiál: dřevo, kov Magnetická popisovací nástěnka do tříd Ilustrační obrázek D4 Nástěnka samolepící - korková Rozměry: 460x580 Materiál: korek přírodní korek v řezu D5 Nástěnka kruhová, průměr 800 mm oranžová Rozměry: průměr 800 mm Materiál: trojvrstvá překližka nebo lamino oranžová Nástěnka do pokojů ve 2.NP v kruhovém tvaru s průměrem 800 mm pro lepení plakátů a vzkazů izolepou. Trojvrstvá překližka nebo lamino, oranžové moření nebo nátěr odpovídající barevnosti dveří skříní a zásuvek, odolný lak. Kotvení zezadu za úchyty na vruty do hmoždin. D6 Nástěnka kruhová, průměr 800 mm modrá Rozměry: průměr 800 mm Materiál: trojvrstvá překližka nebo lamino modrá Nástěnka do pokojů ve 2.NP v kruhovém tvaru s průměrem 800 mm pro lepení plakátů a vzkazů izolepou. Trojvrstvá překližka nebo lamino, modré moření nebo nátěr odpovídající barevnosti dveří skříní a zásuvek, odolný lak. Kotvení zezadu za úchyty na vruty do hmoždin, u kotvení na šikminy možno prošroubovat (hmoždinky do sádrokartonu). D7 Nástěnka kruhová, průměr 400 mm Rozměry: průměr 400 mm Materiál: trojvrstvá překližka nebo lamino dřevo, světlé moření Nástěnka do pokojů ve 2 a 3.NP v kruhovém tvaru s průměrem 400 mm pro lepení plakátů a vzkazů izolepou. Trojvrstvá překližka nebo lamino, světlý přírodní povrch odpovídající materiálu nábytku, odolný lak. Kotvení zezadu za úchyty na vruty do hmoždin. Pro kotvení na šikminy ve 3.NP možno prošroubovat (hmoždinky do sádrokartonu).

33 D9 Vitrína 150 x 100 cm Rozměry: 150x100 cm Uzamykatelná skleněná vitrína do čekárenského prostoru. D10 Clip rám A1 Rozměry: 800x600 Materiál: sololit + sklo Clip rám se sklem (formát A1) na obrazy a grafiky klientů. D11 Plátno projekční 1040x1500 Rozměry: 1040x1500 Materiál: plátno projekční, kovový tubus matný bílý povrch Promítací plátno s matným bílým povrchem v kovovém tubusu - roletový. D12 Flipchart magnetický Flipchart magnetický pro komunitní místnost. Ilustrační obrázek

34 E1 Dávkovač mýdla Materiál: sklo, kov Dávkovače mýdla do koupelen, umýváren u WC a umývadel v kancelářích a učebnách. E2 Držák na toaletního papíru Materiál: kov Držáky toaletního papíru pro WC. E3 Háček Háčky na ručníky, případně oblečení do koupelen, umýváren a umývadlům v kancelářích a učebnách. E6 Zrcadlo Rozměry: 600x600 mm Zrcadlo do koupelen, umýváren, předsíní WC. E7 Zrcadlo velké Zrcadlo do koupelny, umývárny pro vozíčkáře nebo šatny - spodní hrana ve výši maximálně 900 mm nad podlahou, horní hrana ve výši 1800 mm nad podlahou. E8 Zásobník papírových ručníků Materiál: nerez E12 Koupelnová předložka E44 Koupelnová skříňka Rozměry: 600 x 500 x 150 mm Materiál: nerez Koupelnová skříňka se zrcadlem, police z tvrzeného skla. Ilustrační obrázek (Ikea SALTSKÄR)

35 F1 Obklad postele dřevěný 45 cm Rozměry: výška 450 mm Materiál: masiv - buk/dub oranžová nebo modrá Deskový obklad kolem postele, rozměry dle specifikace na výkresech. Výška cca 450 mm od horní hrany rámu postele - zalícovat s výškou parapetu oken. Tloušťka cca 10 mm. Souvislá deska, případně 3 panely na délku postele. Barevná úprava (červená n. modrá) dle barvy pokoje. F2 Obklad postele dřevěný 30 cm Rozměry: výška 300 mm Materiál: masiv - buk/dub oranžová nebo modrá Deskový obklad kolem postele, rozměry dle specifikace na výkresech. Výška cca 300 mm od horní hrany rámu postele - zalícovat s výškou psacích stolů. Tloušťka cca 10 mm. Souvislá deska, případně 3 panely na délku postele. Barevná úprava (červená n. modrá) dle barvy pokoje. F3 Lišta dřevěná 1500x80x18 Rozměry: 1500x80x18 Materiál: masiv - buk/dub dřevo Dřevěná lišta do společných prostor (terapeutická místnost). Lišta má osazeny drátové kovové háčky 5 ks a 300mm. Háčky budou drátěné na samořezný vrut do dřeva. Povrchová úprava lak polomat. F4 Lišta dřevěná 1200x80x18 Rozměry: 1200x80x18 Materiál: masiv - buk/dub dřevo Dřevěná lišta pod police nad postel do pokojů ve 2. a 3. NP pro lepení plakátů izolepou. Povrchová úprava lak polomat.

36 F5 Lišta dřevěná 1000x80x18 Rozměry: 1000x80x18 Materiál: masiv - buk/dub dřevo Dřevěná lišta pod police nad postel do pokojů ve 2. a 3. NP pro lepení plakátů izolepou. Povrchová úprava lak polomat. F6 Lišta dřevěná 1200x80x18 s 10 háčky Rozměry: 1200x80x18 Materiál: masiv - buk/dub dřevo Dřevěná lišta se 10 háčky do keramické dílny. Háčky budou drátěné na samořezný vrut do dřeva. Povrchová úprava dřeva lak polomat. F7 Lišta dřevěná 1000x80x18 s háčky Rozměry: 1000x80x18 Materiál: masiv - buk/dub dřevo Dřevěná lišta se 4 háčky do tříd a společných prostor pro zavěšení plakátů nebo výkresů. V případě instalace i spodní lišty (bez háčků) budou mezi nimi nataženy provazy (lanka) pro upevnění výkresů (formát A3). Lanka budou k lištám uchyceny očky. Vzdálenost mezi lištami 1245mm. Háčky budou drátěné na samořezný vrut do dřeva. Povrchová úprava lak polomat. F8 Skříňka pro hasicí přístroj Skříňka pro hasící přístoj. Rozmístění bude upřesněno při realizaci dle požárního pro jektu.

37 F9 Skříňka na klíče Kovová uzamykatelná skříňka na klíče do pokojů vychovatelů a sborovny. Ilustrační obrázek (skříňka na klíče Comsafe TS- 20) F10 Lékárnička Závěsná skříňka na léky do pokojů vychovatelů a sborovny. Ilustrační obrázek (lékárnička Zoot) F11 Hodiny nástěnné Nástěnné hodiny do učeben, sborovny a dalších místností. F12 Záclonová a závěsová tyč + konzoly Záclonové a závěsové tyče s přesahem do obytných pokojů (max. šířka oken 1350). Možno použít tyče s rektifikací.

38 F13 Věšáková stěna 1750x800 Rozměry: 1750x800x18 Materiál: lamino buk / dub Věšáková stěna se sedmi trojháčky, třemi dvojháčky. Obkladová deska z lamina, min. tl. 18mm. Dezén shodný s ostaním nábytkem v místnosti. F14 Věšáková stěna se zrcadlem 1750x600 Rozměry: 1750x600x18 Materiál: lamino buk / dub Věšáková stěna se dvěma trojháčky, dvěma dvojháčky a zrcadlem 300 x 700. Obkladová deska z lamina, min. tl. 18mm. Dezén shodný s ostaním nábytkem v místnosti.

39 F15 Věšáková stěna se zrcadlem 1750x800 Rozměry: 1750x800x18 Materiál: lamino buk / dub Věšáková stěna se čtyřmi trojháčky, třemi dvojháčky a zrcadlem 300 x Obkladová deska z lamina, min. tl. 18mm. Dezén shodný s ostaním nábytkem v místnosti.

40 G1 Přikrývka + polštář včetně povlečení Souprava ve standardní velikosti včetně povlečení. Přikrývka 140 (135) x 200 cm, polštář 70 x 90 cm. Protialergická, výplň dutá polyesterová vlákna. Výplň přikrývky 1350 g, výplň polštáře 1000 g. Krepové povlečení 100% bavlna, 135 g/m2, jednobarevné, barevnost dle ladění pokoje (oranžová n. modrá). G7 Záclony Rozměry: výška 150 cm, délka 230 cm pro okno 115 cm Materiál: nehořlavá vlákna (např. Trevira CS) bílá, bez vzoru G8 Závěsy Rozměry: výška 250 cm, délka 2x90 cm pro okno 115 cm (řasení 1,6) Materiál: nehořlavá vlákna (např. Trevira CS) dle barevnosti pokoje (oranžová) Ilustrační foto: Závěs Dash F.R. 133 H1 Odpadkový koš Materiál: nerez 44x pro WC a umývárny, s pedálem, 7 l 29x na pokoje, do učeben a kanceláří, preference otevřeného, kruhového z kovu Ilustrační foto: Odp. koše Ikea HULINGEN a RUNDEL 10x plastový, 50l s výklopným víkem pro kuchyňky, jídelnu, keraminckou dílnu, údržbu

41 H2 Koš na prádlo Materiál: plast šedá, modrá, oranžová, šedá, případně krémová... (ne bílá) Koše na špinavé prádlo do koupelen u pokojů, 40 l. Ilustrační foto: koš Luna Curver H3 Úklidový vozík s mopem Kovová konstrukce, otočná kolečka s plastovými chrániči, kbelík + pákový ždímač pro mop, kovový košík, držák plastového pytle. Ilustrační obrázek (zdroj Kancelar24h.cz) H8 Sušák na prádlo Samostatně stojící skládací sušák prádla. Ilustrační obrázek (sušák Ikea Portis)

42 H9 Věšák samostatně stojící Materiál: kov Stojanový věšák do kanceláře Ilustrační foto: věšák XY-809 TR-BK H10 Žehlicí prkno Skládací žehlící prkno do obytné skupiny (bytu). Ilustrační obrázek: Žehlící prkno VETRO-PLUS H12 Příruční pokladna Přiruční pokladna - trezor, kov, patentový zámek. H13 Stůl pro stolní tenis Skládací stůl pro stolní tenis s odolností pro exteriér. I1 Počítač, klávesnice,myš,systém Kancelářská PC sestava s příslušenstvím: OS Windows 8 4 GB RAM DDR3 HDD 500 GB DVD vypalovačka klávesnice, myš

43 I2 Obrazovka k počítači Plochý LCD monitor 19" I3 Televize Televize do společných prostor ubytování. Plochá LED, úhlopříčka 80 cm (32"), zavěšená na stěně. I9 Kopírka Laserová tiskárna multifukční (tiskárna, skener, kopírka) do formátu A3. I12 SW MS Office pro školy Balík kancelářských programů Microsoft Office pro školy I14 Telefon + fax Stolní telefon s faxem, zobrazení čísla volajícího, jmenný telefonní seznam. I15 Telefon stolní Stolní telefon, zobrazení čísla volajícího, jmenný telefonní seznam. I16 Tiskárna A4 + skener Laserová multifunkční tiskárna + skener do formátu A4. I17 Wi-fi router Router s podporou technologie VDSL. I18 Průmyslový vysavač Průmyslový vysavač pro úklid kanceláři a dalších prostor s koberci, objem nádoby 25 l. Srovnávací standard: BOSCH GAS 25 Professional

44 I19 Pračka poloprůmyslová Pračka pro prádelnu pro náročnější, ale ne permanentní provoz, kapacita 8 nebo 10 kg prádla. Srovnávací standard: Whirpool 9200/WH I20 Žehlička napařovací Napařovcí žehlička do skupiny pokojů (bytu). I21 Fén Fén do ubytovací skupiny (bytu). I22 Rychlovarná konvice Rychlovarná konvice pro kuchyňky. Min. 1,5 l, ochrana proti přehřátí, odnímatelný filtr na vodní kámen. I23 Mikrovlnná trouba Materiál: narez, sklo I25 Lampa stolní zářivková stříbrná Polohovatelná lampa k psacím stolům v pokojích. Zdroj zářivková trubice, úchyt ke stolní desce nebo samostatně stojící. Referenční obrázek - stolní lampa Adept I25 Vysavač Malý vysavač do ubytovací skupiny (bytu), bezsáčková technologie (omyvatelná nádobka na prach), omyvatelný HEPA filtr.

45 I26 Lampa stolní stříbrná Lampa na noční stolky v pokojích v pokojích. Ilustrační obrázek J1 Roleta pro okno ve třídě 1050x2300 Rozměry: na okno 1050x2300 Materiál: textil žlutá Roleta pro zastínění okna ve třídách, žlutá barva dle výběru investora v souladu s řešením třídy do teplých barev, manuální ovládání. J2 Roleta pro okno ve třídě 950x2300 Rozměry: na okno 950x2300 Materiál: textil žlutá Roleta pro zastínění okna ve třídách, žlutá barva dle výběru investora v souladu s řešením třídy do teplých barev, manuální ovládání. J3 Roleta pro okno ve třídě 950x1800 Rozměry: na okno 950x1800 Materiál: textil zelená Roleta pro zastínění okna v terapeutické místnosti, zelená barva dle výběru investora v souladu s řešením místnosti, manuální ovládání.

46 J4 Roleta pro okno ve třídě 2150x1800 Rozměry: na okno 950x1800 Materiál: textil zelená Roleta pro zastínění okna v komunitní místnosti, zelená barva dle výběru investora v souladu s řešením místnosti, manuální ovládání. J5 Žaluzie pro okno 1000x1500 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J6 Žaluzie pro okno 600x1200 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J7 Žaluzie pro okno 800x1500 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J8 Žaluzie pro okno 850x500 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J9 Žaluzie pro okno 1000x2300 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J10 Žaluzie pro okno 1250x2300 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J11 Žaluzie pro okno 2400x700 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání.

47 J12 Žaluzie pro okno 1650x1800 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J13 Žaluzie pro okno 2000x1200 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J14 Žaluzie pro střešní okno bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. Rozměry oken 1500 x 780 mm (dle projektu DSP) J15 Žaluzie pro okno 2150x1800 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. J16 Žaluzie pro okno 950x1800 bílá n. slonová kost Horizontální hliníkové žaluzie pro plastová okna, řetízkové ovládání. K1 Sekačka Bubnová benzínová sekačka na trávu s pojezdem K2 Křovinořez Benzínový křovinořez K3 Kolečka stavební Ocelová stavební (zahradní) kolečka, min. objem korby 80 l

48 K4 Lopata s násadou Materiál: ocel (n. hliník), dřevo Komplet velká ocelová n. hliníková hranatá lopata s dřevěnou násadou K5 Odhrnovač na sníh s násadou Hrablo celohliníkové s dřevěnou násadou K6 Vrtačka akumulátorová příklepová Srovnávací standard: Bosch GSB 18-2-LI Professional K7 Sada nářadí pro údržbu Souprava nářadí pro údržbu: kelště, šroubovány, klíče v přihrádkách nebo kufříku. Srovnávací standard TOOLBOX 108 ks (

49 M1 Označení dveří Označení dveří na stěnu. Plastová lišta s garvírovaným nápisem dle grafického návrhu, podklad překližka 4 mm, kotvení na hmoždiny do zdi vedle dveří. M2 Panel s označením bytu Materiál: hliníkový plech 3 mm Panel dle grafického návrhu na stěnu vedle vstupních dveří do bytu. AL plech tl. 3 mm, výpak práškovou barvou nebo potisk. Alternativně samozhášivý forex s potiskem. M3 Označení dveří se jménem Označení dveří na stěnu. Plastová lišta s garvírovaným nápisem dle grafického návrhu, podklad překližka 4 mm, kotvení na hmoždiny do zdi vedle dveří. M4 Označení zařízení na budově Materiál: plech, smalt Označení zařízení na budově - smaltovaná cedule s nápisem. M5 Navigační cedule na plot Materiál: plech, smalt Smaltovaná cedule na oplocení před vstupem pro orientaci návštěvníků. M6 Fasádní držák na vlajky Materiál: kov M7 Sada vlajek Sada vlajek EU, ČR, smuteční.
