štětkou, vzorek odsouhlasí architekt Dveře včetně zárubní budou použity ze zrušených WC ve staré škole. DTTO DV11

Transkript

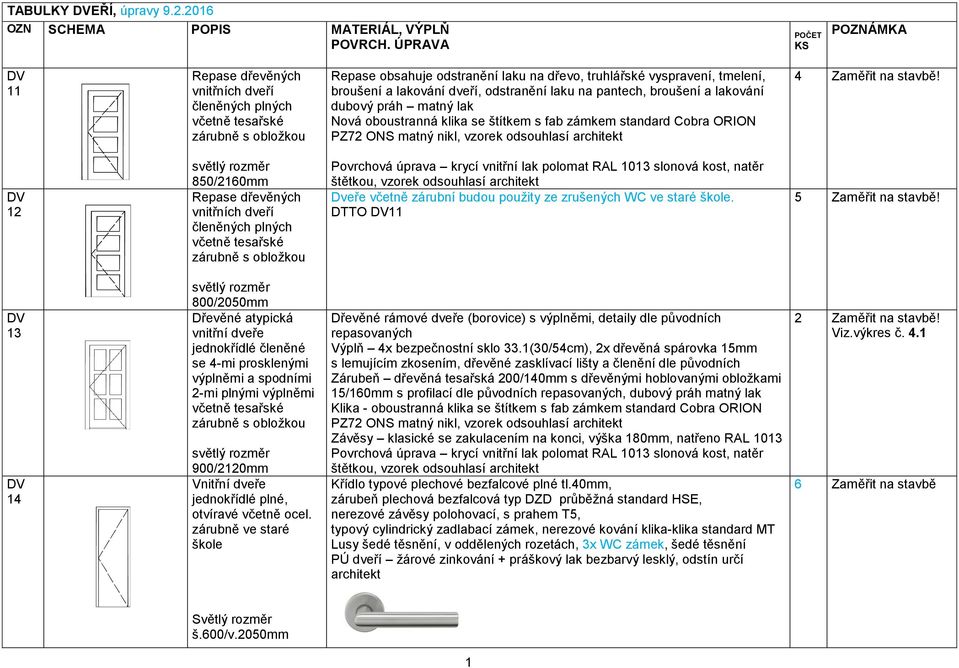

1 TABULKY EŘÍ, úpravy Repase dřevěných vnitřních dveří členěných plných včetně tesařské zárubně s obložkou Repase obsahuje odstranění laku na dřevo, truhlářské vyspravení, tmelení, broušení a lakování dveří, odstranění laku na pantech, broušení a lakování dubový práh matný lak Nová oboustranná klika se štítkem s fab zámkem standard Cobra ORION PZ72 ONS matný nikl, vzorek odsouhlasí architekt /2160mm Repase dřevěných vnitřních dveří členěných plných včetně tesařské zárubně s obložkou Povrchová úprava krycí vnitřní lak polomat RAL 1013 slonová kost, natěr štětkou, vzorek odsouhlasí architekt Dveře včetně zárubní budou použity ze zrušených WC ve staré škole. DTTO /2050mm Dřevěné atypická vnitřní dveře jednokřídlé členěné se 4-mi prosklenými výplněmi a spodními 2-mi plnými výplněmi včetně tesařské zárubně s obložkou 900/2120mm otvíravé včetně ocel. zárubně ve staré škole Dřevěné rámové dveře (borovice) s výplněmi, detaily dle původních repasovaných Výplň 4x bezpečnostní sklo 33.1(30/54cm), 2x dřevěná spárovka 15mm s lemujícím zkosením, dřevěné zasklívací lišty a členění dle původních Zárubeň dřevěná tesařská 200/140mm s dřevěnými hoblovanými obložkami 15/160mm s profilací dle původních repasovaných, dubový práh matný lak Klika - oboustranná klika se štítkem s fab zámkem standard Cobra ORION PZ72 ONS matný nikl, vzorek odsouhlasí architekt Závěsy klasické se zakulacením na konci, výška 180mm, natřeno RAL 1013 Povrchová úprava krycí vnitřní lak polomat RAL 1013 slonová kost, natěr štětkou, vzorek odsouhlasí architekt Křídlo typové plechové bezfalcové plné tl.40mm, zárubeň plechová bezfalcová typ DZD průběžná standard HSE, nerezové závěsy polohovací, s prahem T5, typový cylindrický zadlabací zámek, nerezové kování klika-klika standard MT Lusy šedé těsnění, v oddělených rozetách, 3x WC zámek, šedé těsnění PÚ dveří žárové zinkování + práškový lak bezbarvý lesklý, odstín určí architekt 2 Viz.výkres č stavbě š.600/v.2050mm 1

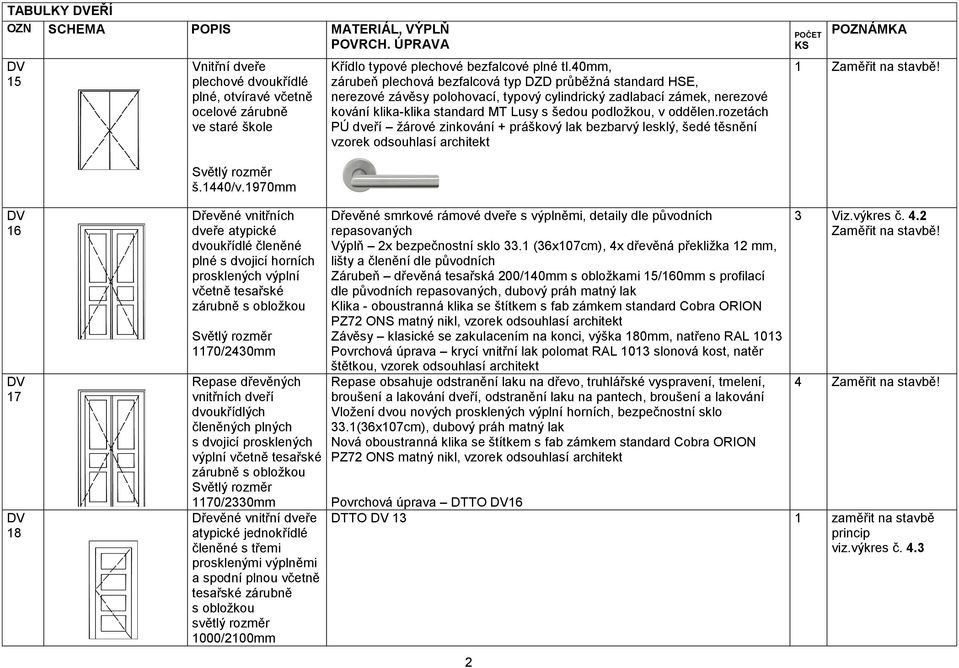

2 TABULKY EŘÍ 15 plechové dvoukřídlé plné, otvíravé včetně ocelové zárubně ve staré škole Křídlo typové plechové bezfalcové plné tl.40mm, zárubeň plechová bezfalcová typ DZD průběžná standard HSE, nerezové závěsy polohovací, typový cylindrický zadlabací zámek, nerezové kování klika-klika standard MT Lusy s šedou podložkou, v oddělen.rozetách PÚ dveří žárové zinkování + práškový lak bezbarvý lesklý, šedé těsnění vzorek odsouhlasí architekt 1 š.1440/v.1970mm Dřevěné vnitřních dveře atypické dvoukřídlé členěné plné s dvojicí horních prosklených výplní včetně tesařské zárubně s obložkou 1170/2430mm Repase dřevěných vnitřních dveří dvoukřídlých členěných plných s dvojicí prosklených výplní včetně tesařské zárubně s obložkou 1170/2330mm Dřevěné vnitřní dveře atypické jednokřídlé členěné s třemi prosklenými výplněmi a spodní plnou včetně tesařské zárubně s obložkou 1000/2100mm Dřevěné smrkové rámové dveře s výplněmi, detaily dle původních repasovaných Výplň 2x bezpečnostní sklo 33.1 (36x107cm), 4x dřevěná překližka 12 mm, lišty a členění dle původních Zárubeň dřevěná tesařská 200/140mm s obložkami 15/160mm s profilací dle původních repasovaných, dubový práh matný lak Klika - oboustranná klika se štítkem s fab zámkem standard Cobra ORION PZ72 ONS matný nikl, vzorek odsouhlasí architekt Závěsy klasické se zakulacením na konci, výška 180mm, natřeno RAL 1013 Povrchová úprava krycí vnitřní lak polomat RAL 1013 slonová kost, natěr štětkou, vzorek odsouhlasí architekt Repase obsahuje odstranění laku na dřevo, truhlářské vyspravení, tmelení, broušení a lakování dveří, odstranění laku na pantech, broušení a lakování Vložení dvou nových prosklených výplní horních, bezpečnostní sklo 33.1(36x107cm), dubový práh matný lak Nová oboustranná klika se štítkem s fab zámkem standard Cobra ORION PZ72 ONS matný nikl, vzorek odsouhlasí architekt 2 3 Viz.výkres č Povrchová úprava DTTO 16 DTTO 13 1 zaměřit na stavbě princip viz.výkres č. 4.3

3 TABULKY EŘÍ 19 Repase dřevěných tradičních vnitřních dveří jednokřídlých členěných se 4-mi prosklenými výplněmi a dvěmi spodními plnými výplněmi včetně tesařské zárubně s obložkou Repase obsahuje odstranění laku na dřevo, truhlářské vyspravení, tmelení, broušení a lakování dveří, odstranění laku na pantech, broušení a lakování Vložení čtyř nových prosklených výplní, bezpečnostní sklo 33.1 (30/54cm) Dubový práh matný lak Klika - oboustranná klika se štítkem s fab zámkem standard Cobra ORION PZ72 ONS matný nikl, vzorek odsouhlasí architekt Povrchová úprava krycí vnitřní lak polomat RAL 1013 slonová kost, natěr štětkou, vzorek odsouhlasí architekt 6 19a 900/2120mm Dřevěné vnitřní dveře atypické jednokřídlé členěné plnými dřevěnými výplněmi včetně tesařské zárubně s obložkou DTTO 13 1 Viz.výkres č /2100mm 20 jednokřídlé plné s požární odolností EW 30, otvíravé včetně samozavírače a ocelové zárubně do kotelny Křídlo typové plechové bezfalcové plné tl.40mm, zárubeň plechová bezfalcová průběžná, standard HSE nerezové závěsy polohovací, typový cylindrický zadlabací zámek, nerezové kování klika-klika standard MT Lusy, v oddělených rozetách vše požární odolnost EW30, mech.samozavírač otevírání 90stupnů, šedé těsnění PÚ dveří žárové zinkování + práškový lak bezbarvý lesklý, vzorek odsouhlasí architekt 1 š.900/v.2100mm 3

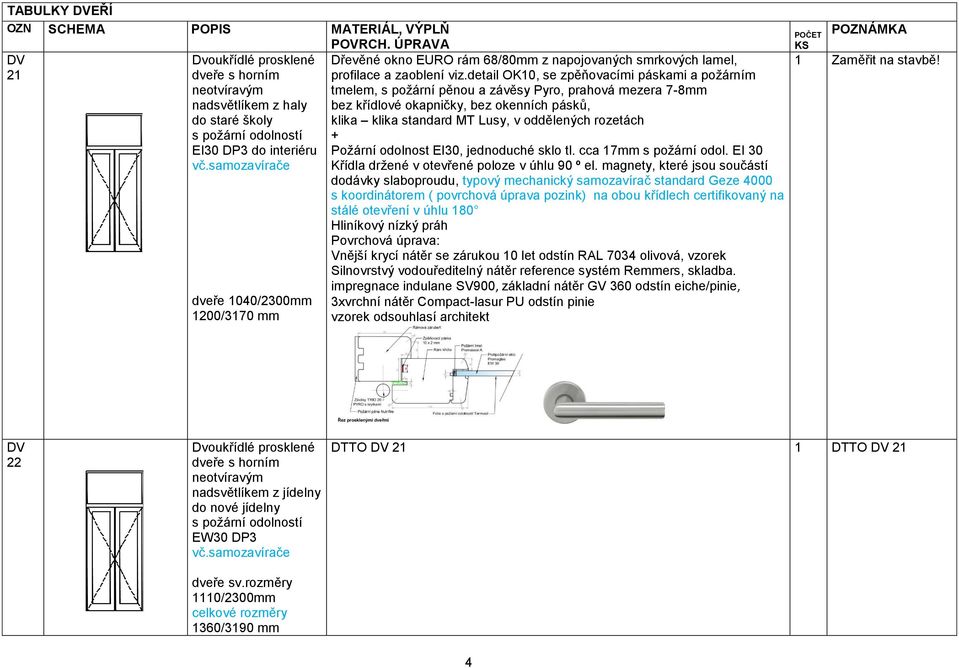

4 TABULKY EŘÍ 21 Dvoukřídlé prosklené dveře s horním neotvíravým nadsvětlíkem z haly do staré školy s požární odolností EI30 DP3 do interiéru vč.samozavírače dveře 1040/2300mm 1200/3170 mm Dřevěné okno EURO rám 68/80mm z napojovaných smrkových lamel, profilace a zaoblení viz.detail OK10, se zpěňovacími páskami a požárním tmelem, s požární pěnou a závěsy Pyro, prahová mezera 7-8mm bez křídlové okapničky, bez okenních pásků, klika klika standard MT Lusy, v oddělených rozetách + Požární odolnost EI30, jednoduché sklo tl. cca 17mm s požární odol. EI 30 Křídla držené v otevřené poloze v úhlu 90 º el. magnety, které jsou součástí dodávky slaboproudu, typový mechanický samozavírač standard Geze 4000 s koordinátorem ( povrchová úprava pozink) na obou křídlech certifikovaný na stálé otevření v úhlu 180 Hliníkový nízký práh Povrchová úprava: Vnější krycí nátěr se zárukou 10 let odstín RAL 7034 olivová, vzorek Silnovrstvý vodouředitelný nátěr reference systém Remmers, skladba. impregnace indulane SV900, základní nátěr GV 360 odstín eiche/pinie, 3xvrchní nátěr Compact-lasur PU odstín pinie vzorek odsouhlasí architekt 1 22 Dvoukřídlé prosklené dveře s horním neotvíravým nadsvětlíkem z jídelny do nové jídelny s požární odolností EW30 DP3 vč.samozavírače DTTO 21 1 DTTO 21 dveře sv.rozměry 1110/2300mm celkové rozměry 1360/3190 mm 4

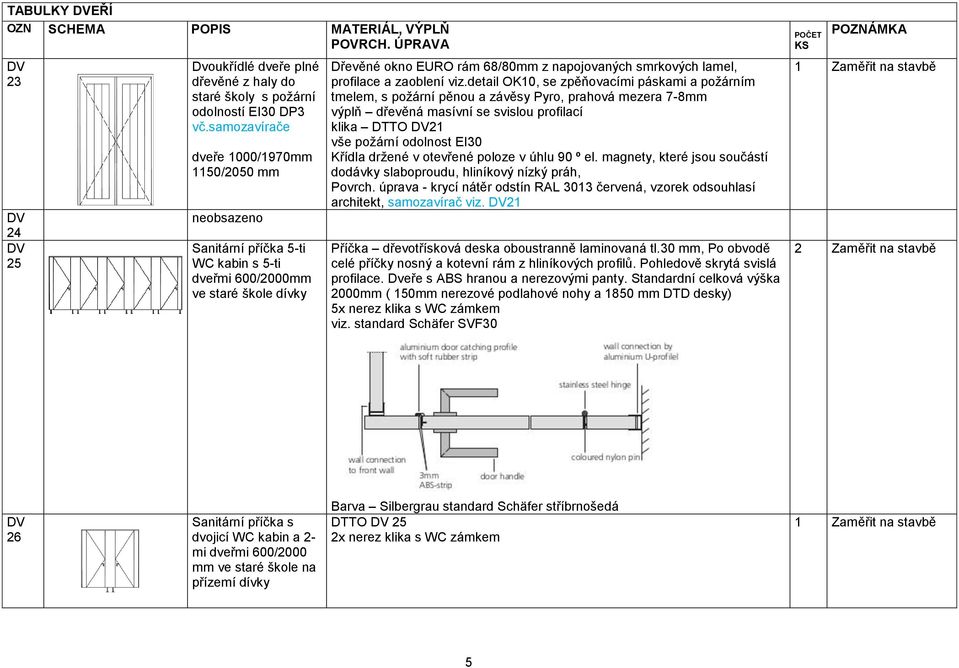

5 TABULKY EŘÍ Dvoukřídlé dveře plné dřevěné z haly do staré školy s požární odolností EI30 DP3 vč.samozavírače dveře 1000/1970mm 1150/2050 mm neobsazeno Sanitární příčka 5-ti WC kabin s 5-ti dveřmi 600/2000mm ve staré škole dívky Dřevěné okno EURO rám 68/80mm z napojovaných smrkových lamel, profilace a zaoblení viz.detail OK10, se zpěňovacími páskami a požárním tmelem, s požární pěnou a závěsy Pyro, prahová mezera 7-8mm výplň dřevěná masívní se svislou profilací klika DTTO 21 vše požární odolnost EI30 Křídla držené v otevřené poloze v úhlu 90 º el. magnety, které jsou součástí dodávky slaboproudu, hliníkový nízký práh, Povrch. úprava - krycí nátěr odstín RAL 3013 červená, vzorek odsouhlasí architekt, samozavírač viz. 21 Příčka dřevotřísková deska oboustranně laminovaná tl.30 mm, Po obvodě celé příčky nosný a kotevní rám z hliníkových profilů. Pohledově skrytá svislá profilace. Dveře s ABS hranou a nerezovými panty. Standardní celková výška 2000mm ( 150mm nerezové podlahové nohy a 1850 mm DTD desky) 5x nerez klika s WC zámkem viz. standard Schäfer SVF30 1 stavbě 2 stavbě 26 Sanitární příčka s dvojicí WC kabin a 2- mi dveřmi 600/2000 mm ve staré škole na přízemí dívky Barva Silbergrau standard Schäfer stříbrnošedá DTTO 25 2x nerez klika s WC zámkem 1 stavbě 5

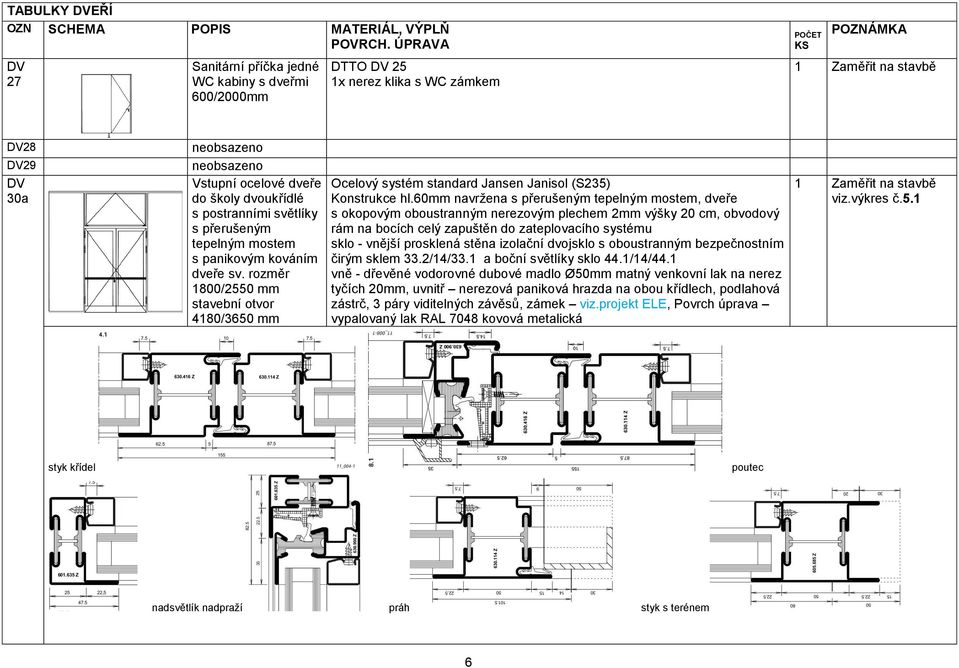

6 TABULKY EŘÍ 27 Sanitární příčka jedné WC kabiny s dveřmi 600/2000mm DTTO 25 1x nerez klika s WC zámkem 1 stavbě a neobsazeno neobsazeno Vstupní ocelové dveře do školy dvoukřídlé s postranními světlíky s přerušeným tepelným mostem s panikovým kováním dveře sv. rozměr 1800/2550 mm stavební otvor 4180/3650 mm Ocelový systém standard Jansen Janisol (S235) Konstrukce hl.60mm navržena s přerušeným tepelným mostem, dveře s okopovým oboustranným nerezovým plechem 2mm výšky 20 cm, obvodový rám na bocích celý zapuštěn do zateplovacího systému sklo - vnější prosklená stěna izolační dvojsklo s oboustranným bezpečnostním čirým sklem 33.2/14/33.1 a boční světlíky sklo 44.1/14/44.1 vně - dřevěné vodorovné dubové madlo Ø50mm matný venkovní lak na nerez tyčích 20mm, uvnitř nerezová paniková hrazda na obou křídlech, podlahová zástrč, 3 páry viditelných závěsů, zámek viz.projekt ELE, Povrch úprava vypalovaný lak RAL 7048 kovová metalická 1 stavbě viz.výkres č.5.1 styk křídel poutec nadsvětlík nadpraží práh styk s terénem 6

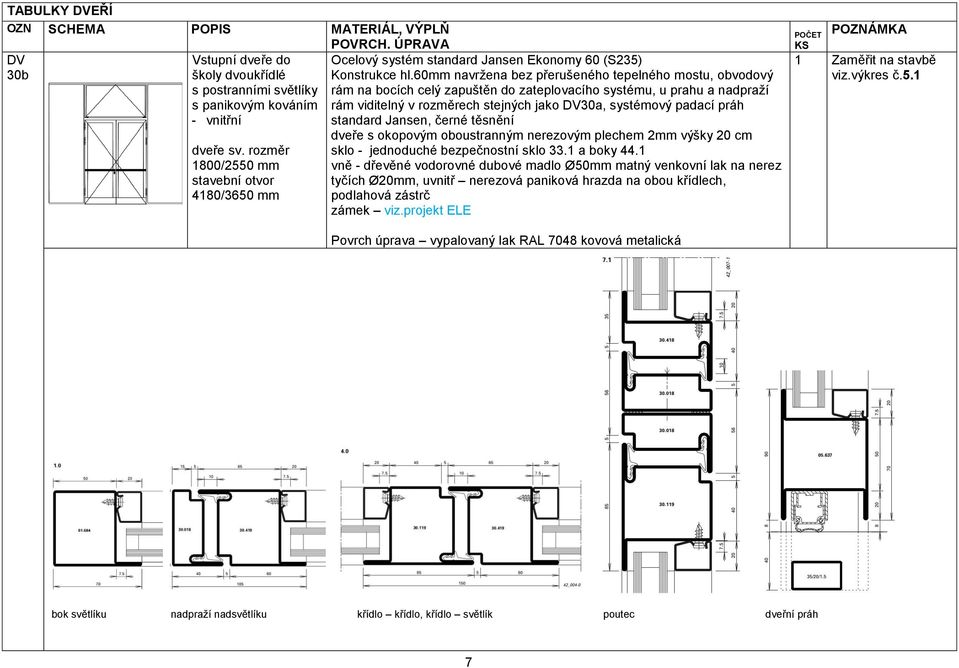

7 TABULKY EŘÍ 30b Vstupní dveře do školy dvoukřídlé s postranními světlíky s panikovým kováním - vnitřní dveře sv. rozměr 1800/2550 mm stavební otvor 4180/3650 mm Ocelový systém standard Jansen Ekonomy 60 (S235) Konstrukce hl.60mm navržena bez přerušeného tepelného mostu, obvodový rám na bocích celý zapuštěn do zateplovacího systému, u prahu a nadpraží rám viditelný v rozměrech stejných jako 30a, systémový padací práh standard Jansen, černé těsnění dveře s okopovým oboustranným nerezovým plechem 2mm výšky 20 cm sklo - jednoduché bezpečnostní sklo 33.1 a boky 44.1 vně - dřevěné vodorovné dubové madlo Ø50mm matný venkovní lak na nerez tyčích Ø20mm, uvnitř nerezová paniková hrazda na obou křídlech, podlahová zástrč zámek viz.projekt ELE 1 stavbě viz.výkres č.5.1 Povrch úprava vypalovaný lak RAL 7048 kovová metalická bok světlíku nadpraží nadsvětlíku křídlo křídlo, křídlo světlík poutec dveřní práh 7

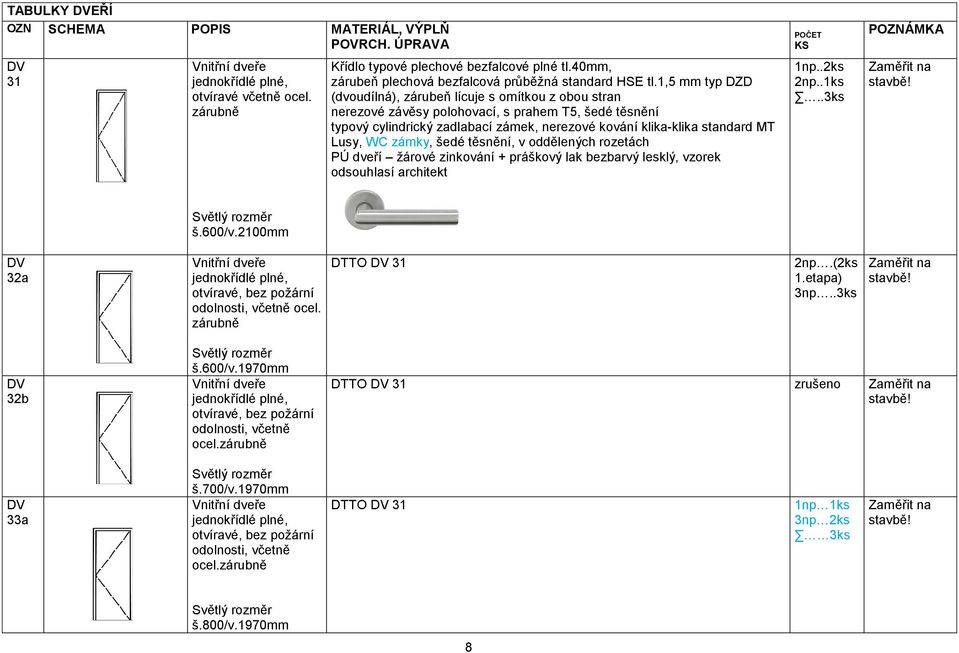

8 TABULKY EŘÍ 31 otvíravé včetně ocel. zárubně Křídlo typové plechové bezfalcové plné tl.40mm, zárubeň plechová bezfalcová průběžná standard HSE tl.1,5 mm typ DZD (dvoudílná), zárubeň lícuje s omítkou z obou stran nerezové závěsy polohovací, s prahem T5, šedé těsnění typový cylindrický zadlabací zámek, nerezové kování klika-klika standard MT Lusy, WC zámky, šedé těsnění, v oddělených rozetách PÚ dveří žárové zinkování + práškový lak bezbarvý lesklý, vzorek odsouhlasí architekt 1np..2ks 2np..1ks..3ks š.600/v.2100mm 32a otvíravé, bez požární odolnosti, včetně ocel. zárubně DTTO 31 2np.(2ks 1.etapa) 3np..3ks 32b š.600/v.1970mm otvíravé, bez požární odolnosti, včetně ocel.zárubně DTTO 31 zrušeno 33a š.700/v.1970mm otvíravé, bez požární odolnosti, včetně ocel.zárubně DTTO 31 1np 1ks 3np 2ks 3ks š.800/v.1970mm 8

9 TABULKY EŘÍ 33b otvíravé, bez požární odolnosti, včetně ocel.zárubně DTTO 31 1np 1ks 34 š.900/v.1970mm otvíravé, bez požární odolnosti, včetně ocel.zárubně DTTO 31 1np 1ks š.1000/v.2100mm 35a otvíravé, bez požární odolnosti, včetně ocel. zárubně DTTO 31 2np 5ks 3np 1ks...6ks 35b š.800/v.2100mm otvíravé, bez požární odolnosti, včetně ocel. zárubně DTTO 31 bílé těsnění PÚ dveří žárové zinkování + práškový lak bílý pololesk, vzorek odsouhlasí architekt 2np.2ks š.800/v.2100mm 9

10 TABULKY EŘÍ 35c 35d otvíravé, s požární odolností EI30, včetně ocel. Zárubně a samozavírače š.900/v.2100mm otvíravé, s požární odolností EW 30 DP3 - C včetně ocel. zárubně DTTO 31 + mechanický samozavírač na otevírání o 90stupnů DTTO 31 s požární odolností EW 30 DP3 C, tzn se samozavíračem stříbrné barvy 1np 1ks 2np 2ks 36a š.900/v.2100mm otvíravé včetně ocel.zárubně s bočním světlíkem DTTO 31 + boční světlík + bezpečnostní sklo jednoduché /2050 mm PÚ dveří žárové zinkování + práškový lak bezbarvý lesklý, vzorek odsouhlasí architekt 1 dveří š.600/v.2100mm celkem stavební otvor 1200*/ b otvíravé, s požární odolností EI 30 včetně ocel. zárubně a samozavíračem š.800/v.1970mm DTTO 31 s požární odolností EI 30 tzn. se samozavíračem stříbrné barvy 2np.1ks 3np.2ks 4np.2ks celk.5ks 10

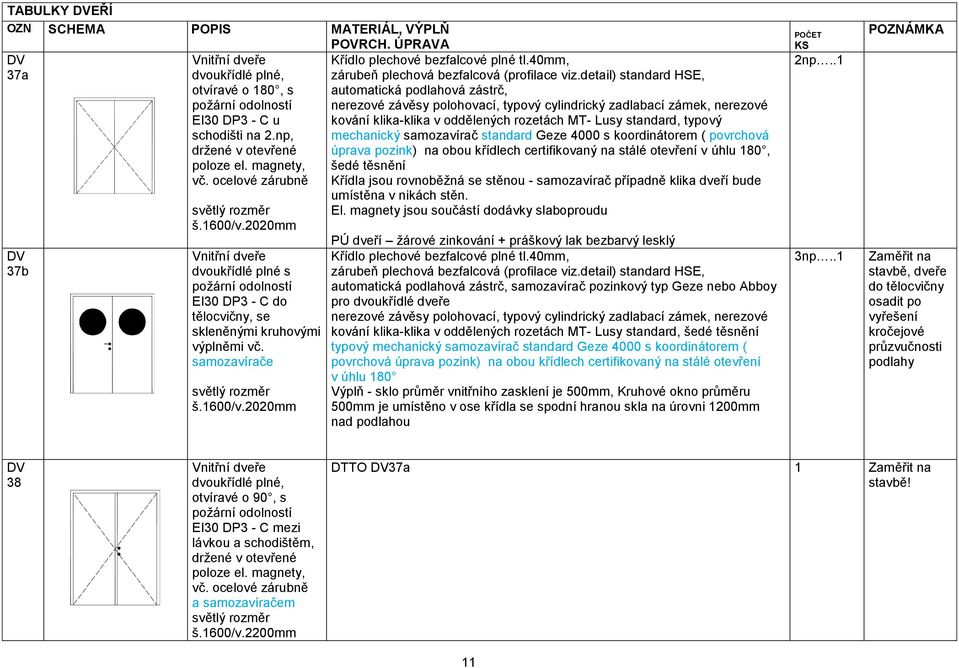

11 TABULKY EŘÍ 37a 37b dvoukřídlé plné, otvíravé o 180, s požární odolností EI30 DP3 - C u schodišti na 2.np, držené v otevřené poloze el. magnety, vč. ocelové zárubně š.1600/v.2020mm dvoukřídlé plné s požární odolností EI30 DP3 - C do tělocvičny, se skleněnými kruhovými výplněmi vč. samozavírače š.1600/v.2020mm Křídlo plechové bezfalcové plné tl.40mm, zárubeň plechová bezfalcová (profilace viz.detail) standard HSE, automatická podlahová zástrč, nerezové závěsy polohovací, typový cylindrický zadlabací zámek, nerezové kování klika-klika v oddělených rozetách MT- Lusy standard, typový mechanický samozavírač standard Geze 4000 s koordinátorem ( povrchová úprava pozink) na obou křídlech certifikovaný na stálé otevření v úhlu 180, šedé těsnění Křídla jsou rovnoběžná se stěnou - samozavírač případně klika dveří bude umístěna v nikách stěn. El. magnety jsou součástí dodávky slaboproudu PÚ dveří žárové zinkování + práškový lak bezbarvý lesklý Křídlo plechové bezfalcové plné tl.40mm, zárubeň plechová bezfalcová (profilace viz.detail) standard HSE, automatická podlahová zástrč, samozavírač pozinkový typ Geze nebo Abboy pro dvoukřídlé dveře nerezové závěsy polohovací, typový cylindrický zadlabací zámek, nerezové kování klika-klika v oddělených rozetách MT- Lusy standard, šedé těsnění typový mechanický samozavírač standard Geze 4000 s koordinátorem ( povrchová úprava pozink) na obou křídlech certifikovaný na stálé otevření v úhlu 180 Výplň - sklo průměr vnitřního zasklení je 500mm, Kruhové okno průměru 500mm je umístěno v ose křídla se spodní hranou skla na úrovni 1200mm nad podlahou 2np..1 3np..1 stavbě, dveře do tělocvičny osadit po vyřešení kročejové průzvučnosti podlahy 38 dvoukřídlé plné, otvíravé o 90, s požární odolností EI30 DP3 - C mezi lávkou a schodištěm, držené v otevřené poloze el. magnety, vč. ocelové zárubně a samozavíračem š.1600/v.2200mm DTTO 37a 1 11

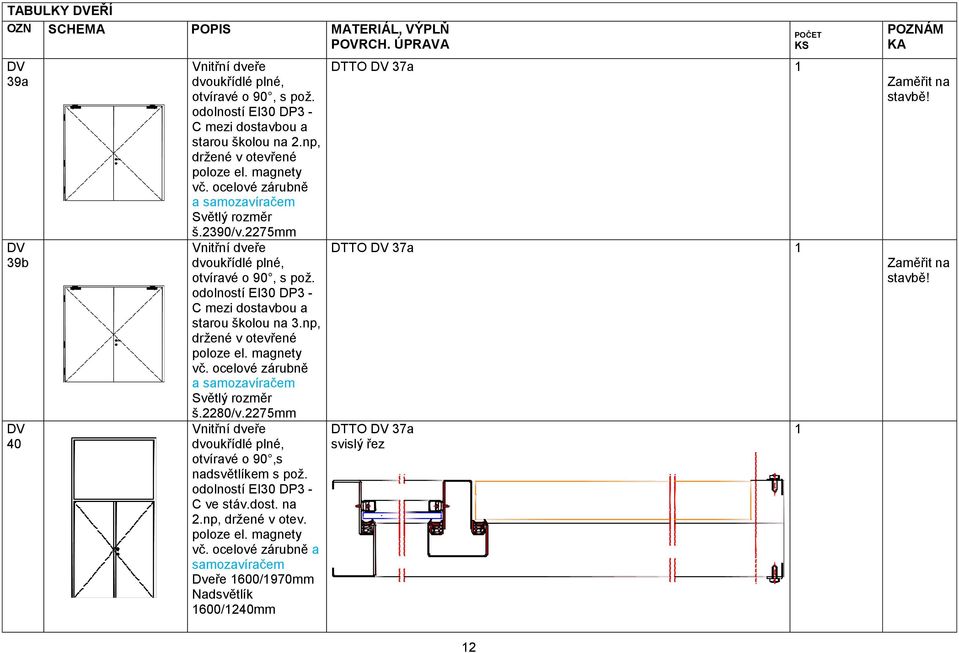

12 TABULKY EŘÍ 39a 39b 40 dvoukřídlé plné, otvíravé o 90, s pož. odolností EI30 DP3 - C mezi dostavbou a starou školou na 2.np, držené v otevřené poloze el. magnety vč. ocelové zárubně a samozavíračem š.2390/v.2275mm dvoukřídlé plné, otvíravé o 90, s pož. odolností EI30 DP3 - C mezi dostavbou a starou školou na 3.np, držené v otevřené poloze el. magnety vč. ocelové zárubně a samozavíračem š.2280/v.2275mm dvoukřídlé plné, otvíravé o 90,s nadsvětlíkem s pož. odolností EI30 DP3 - C ve stáv.dost. na 2.np, držené v otev. poloze el. magnety vč. ocelové zárubně a samozavíračem Dveře 1600/1970mm Nadsvětlík 1600/1240mm DTTO 37a 1 DTTO 37a 1 DTTO 37a svislý řez 1 POZNÁM KA 12

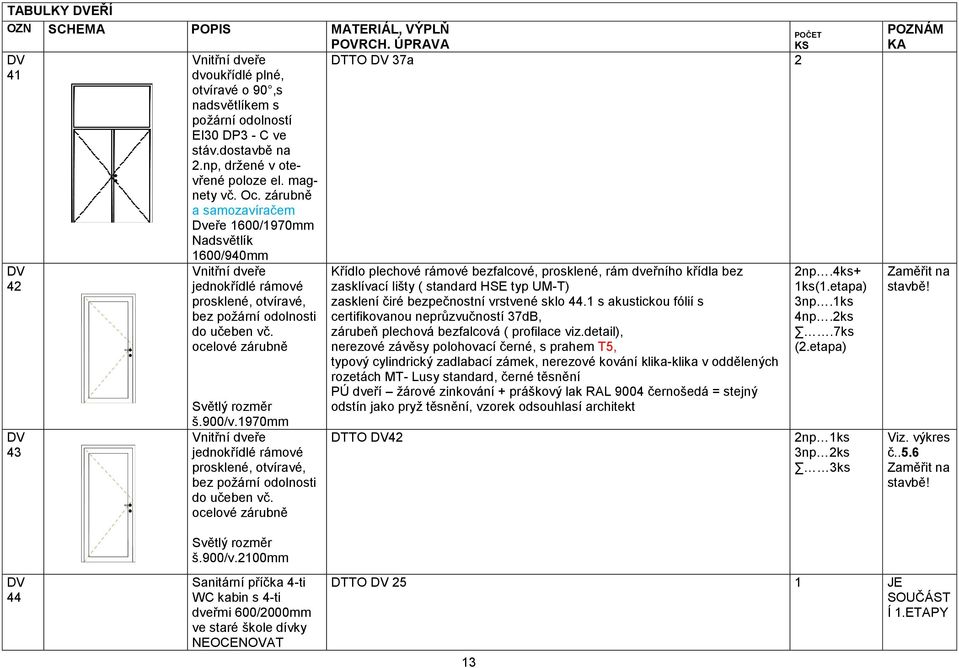

13 TABULKY EŘÍ dvoukřídlé plné, otvíravé o 90,s nadsvětlíkem s požární odolností EI30 DP3 - C ve stáv.dostavbě na 2.np, držené v otevřené poloze el. magnety vč. Oc. zárubně a samozavíračem Dveře 1600/1970mm Nadsvětlík 1600/940mm jednokřídlé rámové prosklené, otvíravé, bez požární odolnosti do učeben vč. ocelové zárubně š.900/v.1970mm jednokřídlé rámové prosklené, otvíravé, bez požární odolnosti do učeben vč. ocelové zárubně DTTO 37a 2 Křídlo plechové rámové bezfalcové, prosklené, rám dveřního křídla bez zasklívací lišty ( standard HSE typ UM-T) zasklení čiré bezpečnostní vrstvené sklo 44.1 s akustickou fólií s certifikovanou neprůzvučností 37dB, zárubeň plechová bezfalcová ( profilace viz.detail), nerezové závěsy polohovací černé, s prahem T5, typový cylindrický zadlabací zámek, nerezové kování klika-klika v oddělených rozetách MT- Lusy standard, černé těsnění PÚ dveří žárové zinkování + práškový lak RAL 9004 černošedá = stejný odstín jako pryž těsnění, vzorek odsouhlasí architekt DTTO 42 2np.4ks+ 1ks(1.etapa) 3np.1ks 4np.2ks.7ks (2.etapa) 2np 1ks 3np 2ks 3ks POZNÁM KA Viz. výkres č š.900/v.2100mm Sanitární příčka 4-ti WC kabin s 4-ti dveřmi 600/2000mm ve staré škole dívky NEOCENOVAT DTTO 25 1 JE SOUČÁST Í 1.ETAPY 13

14 TABULKY EŘÍ dvoukřídlé plné, otvíravé o 90, s požární odolností EI30 DP3 - C mezi lávkou a schodištěm, držené v otevřené poloze el. magnety, vč. ocelové zárubně a samozavíračem š.2210/v.2100mm otvíravé, s požární odolností EI 30 včetně ocel. zárubně a samozavírače š.800/v.1970mm POZNÁM KA DTTO 37a 1 Provizorní dveře jsou zabudované v provizorních příčkách oddělující stavbu od provozu školy DTTO 31, bez povrchové úpravy, akustické požadavky 34 db s požární odolností EI 30 tzn. se samozavíračem otevíravé do chodby staré školy ve směru úniku kování klika koule 3 14
