VÝSTAVBA VĚTRNÉHO PARKU SKŘÍPOV OZNÁMENÍ ZÁMĚRU. Zpracováno ve smyslu 6 a přílohy č. 4 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí

Transkript

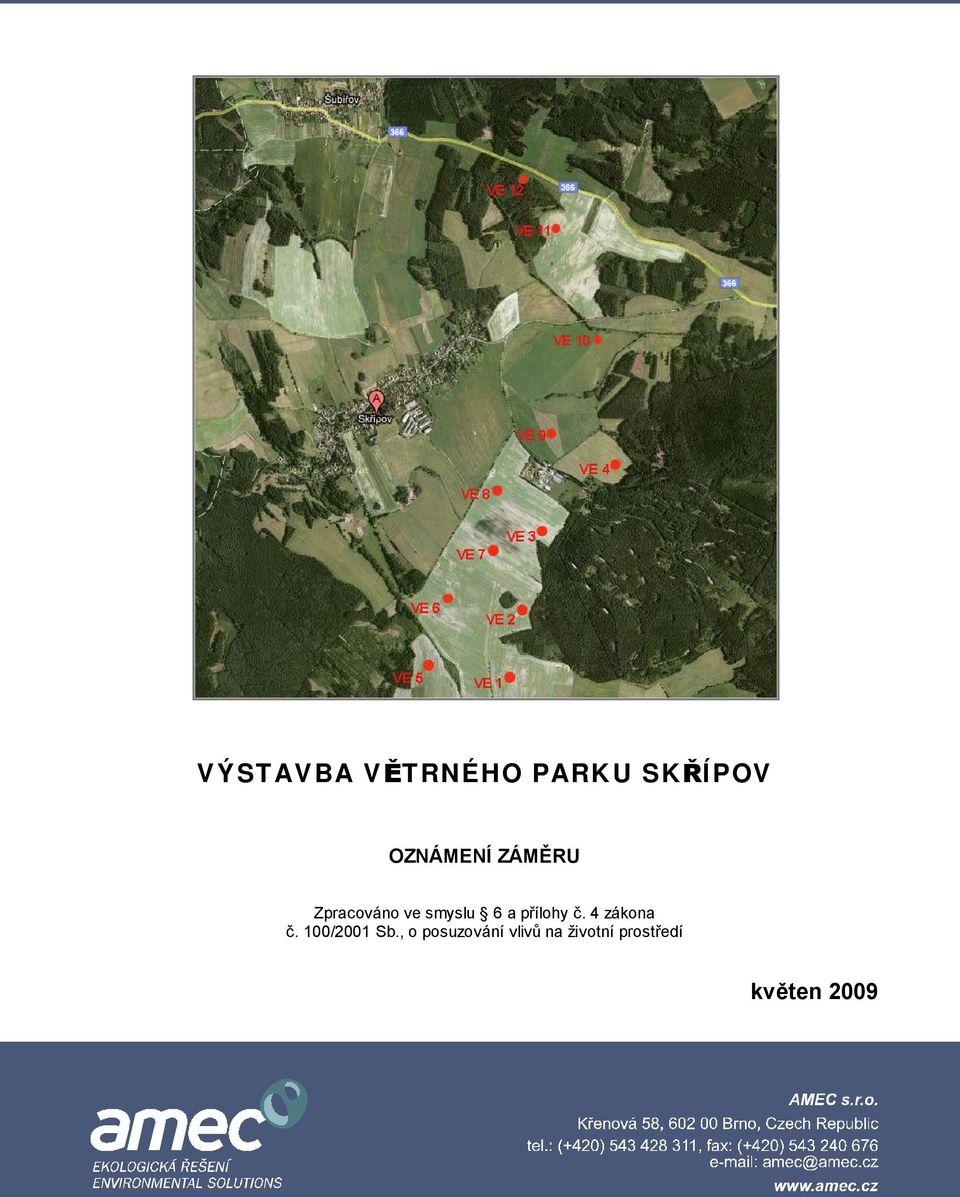

1 OZNÁMENÍ ZÁMĚRU Zpracováno ve smyslu 6 a přílohy č. 4 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí květen 2009

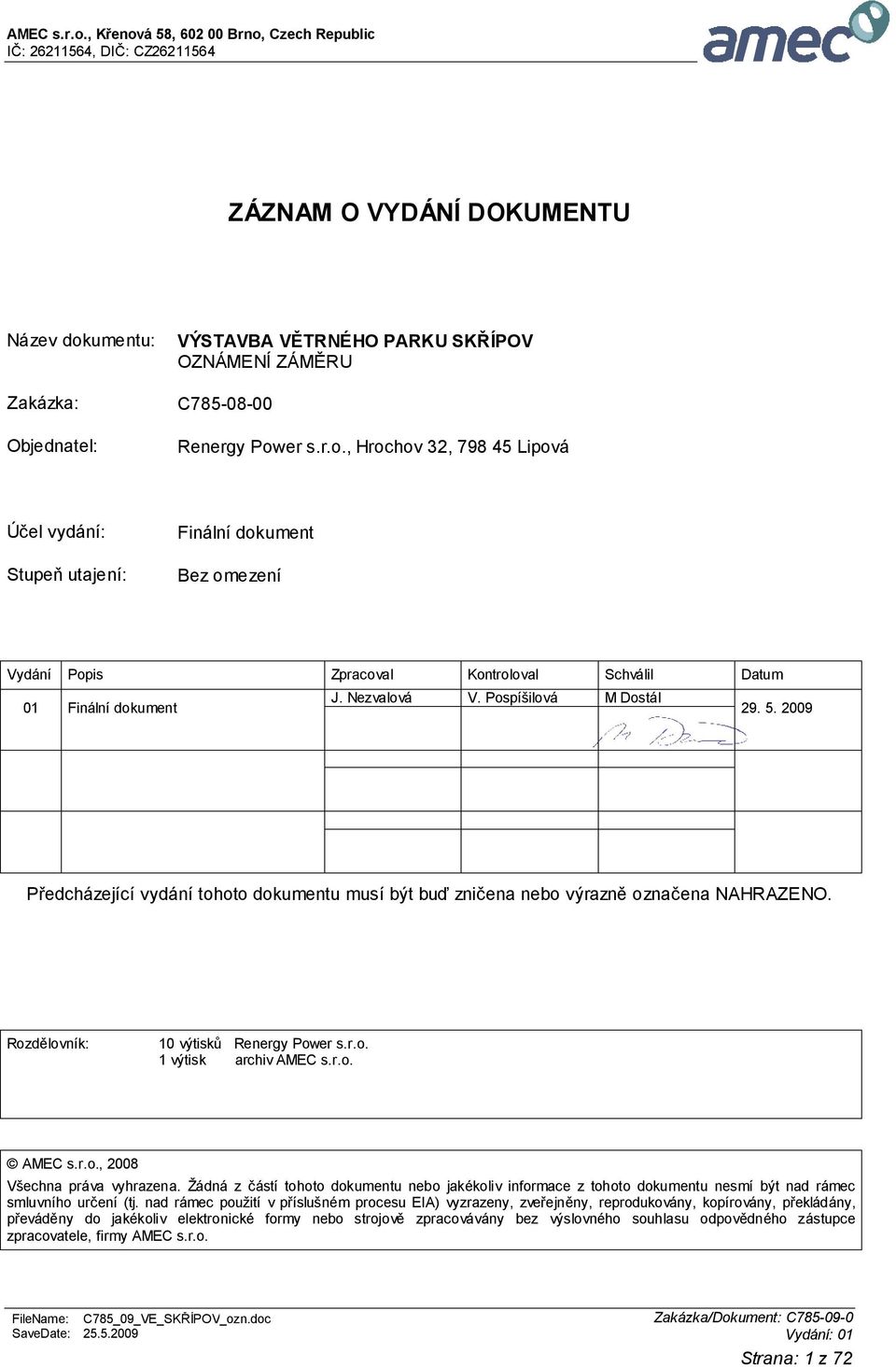

2 AMEC s.r.o., Křenová 58, Brno, Czech Republic IČ: , DIČ: CZ ZÁZNAM O VYDÁNÍ DOKUMENTU Název dokumentu: Zakázka: Objednatel: VÝSTAVBA VĚTRNÉHO PARKU SKŘÍPOV OZNÁMENÍ ZÁMĚRU C Renergy Power s.r.o., Hrochov 32, Lipová Účel vydání: Stupeň utajení: Finální dokument Bez omezení Vydání Popis Zpracoval Kontroloval Schválil Datum J. Nezvalová V. Pospíšilová M Dostál 01 Finální dokument Předcházející vydání tohoto dokumentu musí být buď zničena nebo výrazně označena NAHRAZENO. Rozdělovník: 10 výtisků Renergy Power s.r.o. 1 výtisků archiv AMEC s.r.o. AMEC s.r.o., 2008 Všechna práva vyhrazena. Žádná z částí tohoto dokumentu nebo jakékoliv informace z tohoto dokumentu nesmí být nad rámec smluvního určení (tj. nad rámec použití v příslušném procesu EIA) vyzrazeny, zveřejněny, reprodukovány, kopírovány, překládány, převáděny do jakékoliv elektronické formy nebo strojově zpracovávány bez výslovného souhlasu odpovědného zástupce zpracovatele, firmy AMEC s.r.o. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 1 z 72

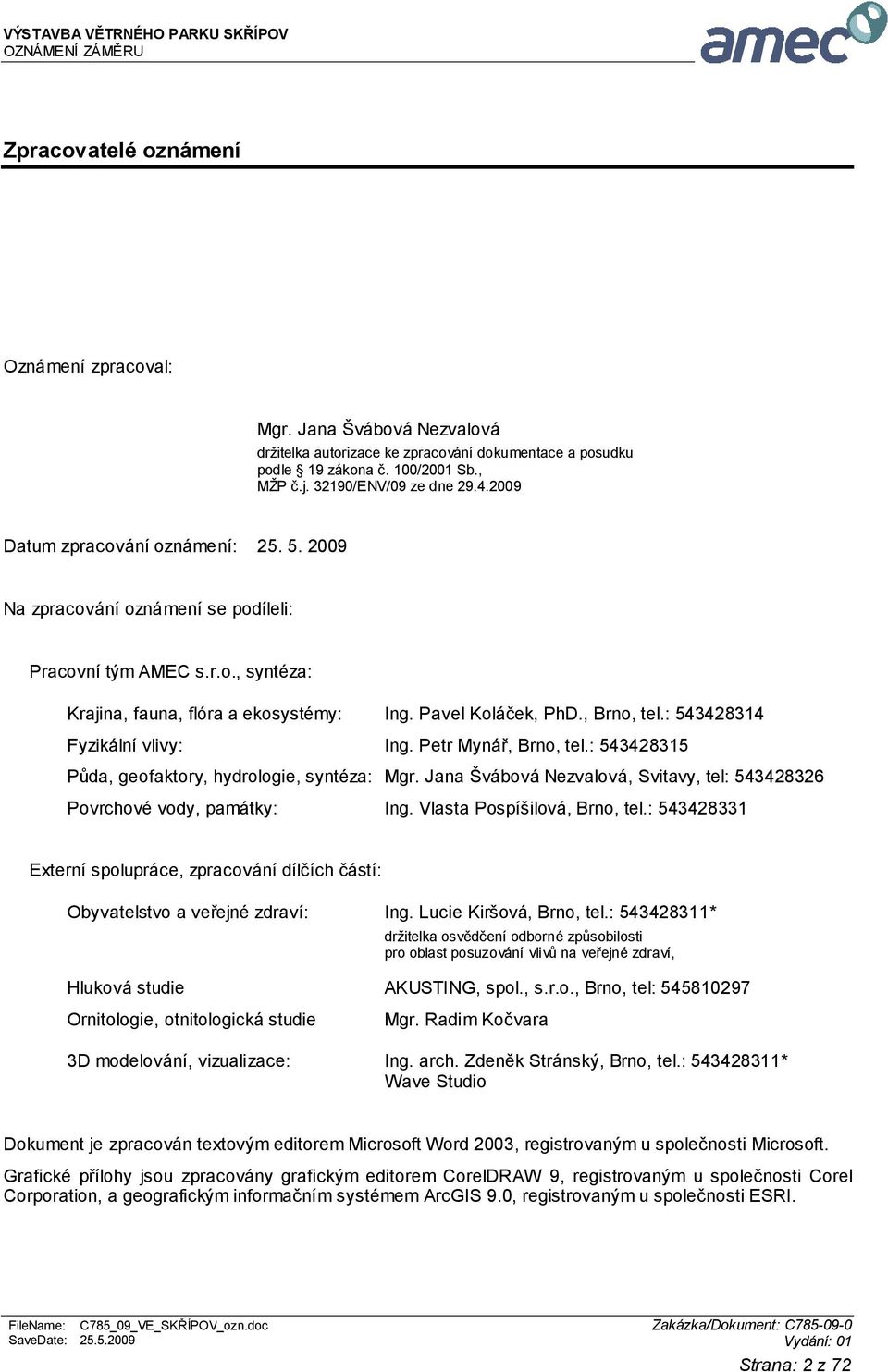

3 OZNÁMENÍ ZÁMĚRU Zpracovatelé oznámení Oznámení zpracoval: Mgr. Jana Švábová Nezvalová držitelka autorizace ke zpracování dokumentace a posudku podle 19 zákona č. 100/2001 Sb., MŽP č.j /ENV/09 ze dne Datum zpracování oznámení: Na zpracování oznámení se podíleli: Pracovní tým AMEC s.r.o., syntéza: Krajina, fauna, flóra a ekosystémy: Ing. Pavel Koláček, PhD., Brno, tel.: Fyzikální vlivy: Ing. Petr Mynář, Brno, tel.: Půda, geofaktory, hydrologie, syntéza: Mgr. Jana Švábová Nezvalová, Svitavy, tel: Povrchové vody, památky: Ing. Vlasta Pospíšilová, Brno, tel.: Externí spolupráce, zpracování dílčích částí: Obyvatelstvo a veřejné zdraví: Ing. Lucie Kiršová, Brno, tel.: * držitelka osvědčení odborné způsobilosti pro oblast posuzování vlivů na veřejné zdraví, Hluková studie AKUSTING, spol., s.r.o., Brno, tel: Ornitologie, otnitologická studie Mgr. Radim Kočvara 3D modelování, vizualizace: Ing. arch. Zdeněk Stránský, Brno, tel.: * Wave Studio Dokument je zpracován textovým editorem Microsoft Word 2003, registrovaným u společnosti Microsoft. Grafické přílohy jsou zpracovány grafickým editorem CorelDRAW 9, registrovaným u společnosti Corel Corporation, a geografickým informačním systémem ArcGIS 9.0, registrovaným u společnosti ESRI. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 2 z 72

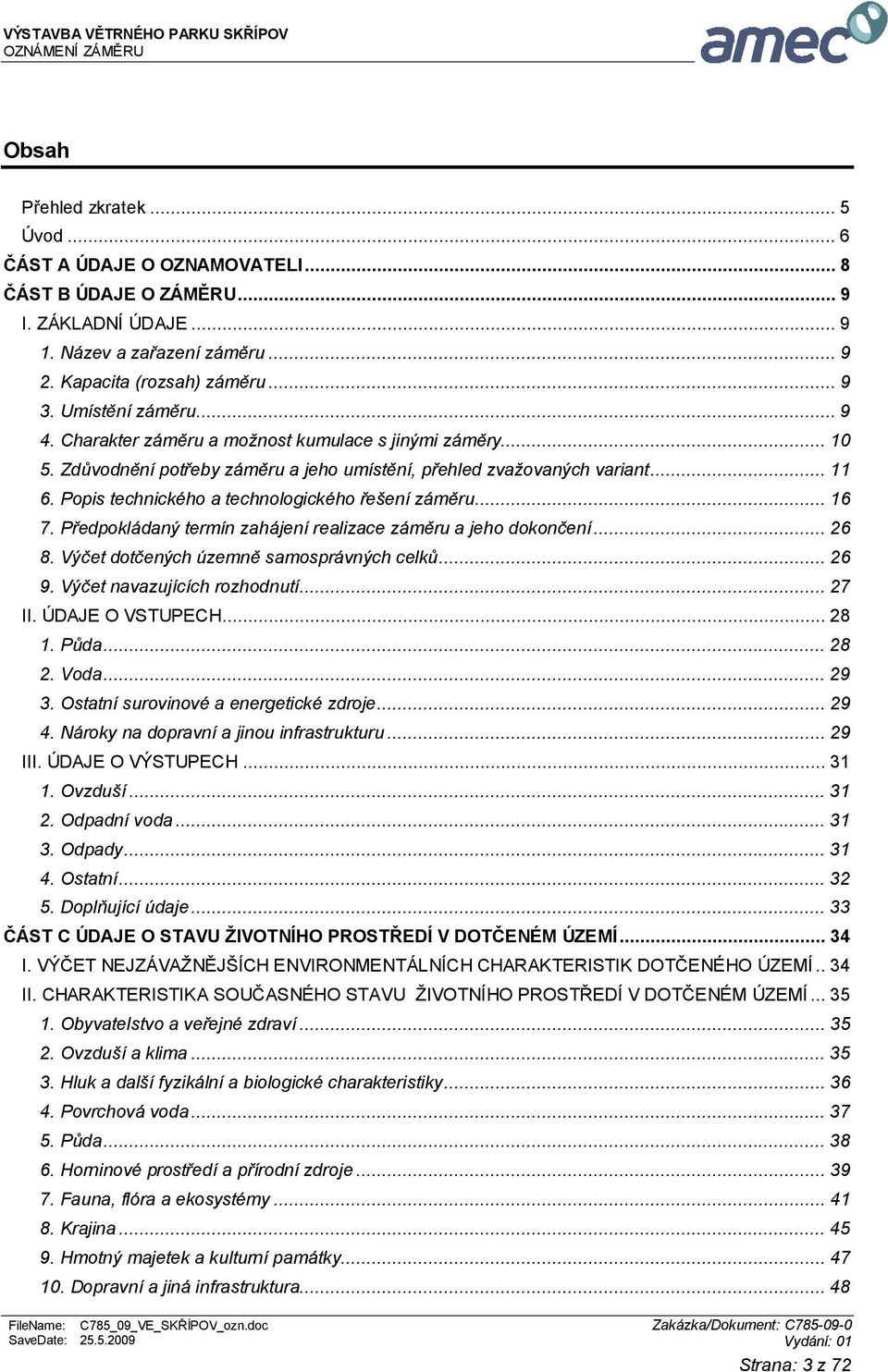

4 OZNÁMENÍ ZÁMĚRU Obsah Přehled zkratek...5 Úvod...6 ČÁST A ÚDAJE O OZNAMOVATELI...8 ČÁST B ÚDAJE O ZÁMĚRU...9 I. ZÁKLADNÍ ÚDAJE Název a zařazení záměru Kapacita (rozsah) záměru Umístění záměru Charakter záměru a možnost kumulace s jinými záměry Zdůvodnění potřeby záměru a jeho umístění, přehled zvažovaných variant Popis technického a technologického řešení záměru Předpokládaný termín zahájení realizace záměru a jeho dokončení Výčet dotčených územně samosprávných celků Výčet navazujících rozhodnutí...27 II. ÚDAJE O VSTUPECH Půda Voda Ostatní surovinové a energetické zdroje Nároky na dopravní a jinou infrastrukturu...29 III. ÚDAJE O VÝSTUPECH Ovzduší Odpadní voda Odpady Ostatní Doplňující údaje...33 ČÁST C ÚDAJE O STAVU ŽIVOTNÍHO PROSTŘEDÍ V DOTČENÉM ÚZEMÍ...34 I. VÝČET NEJZÁVAŽNĚJŠÍCH ENVIRONMENTÁLNÍCH CHARAKTERISTIK DOTČENÉHO ÚZEMÍ..34 II. CHARAKTERISTIKA SOUČASNÉHO STAVU ŽIVOTNÍHO PROSTŘEDÍ V DOTČENÉM ÚZEMÍ Obyvatelstvo a veřejné zdraví Ovzduší a klima Hluk a další fyzikální a biologické charakteristiky Povrchová voda Půda Horninové prostředí a přírodní zdroje Fauna, flóra a ekosystémy Krajina Hmotný majetek a kulturní památky Dopravní a jiná infrastruktura...48 FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 3 z 72

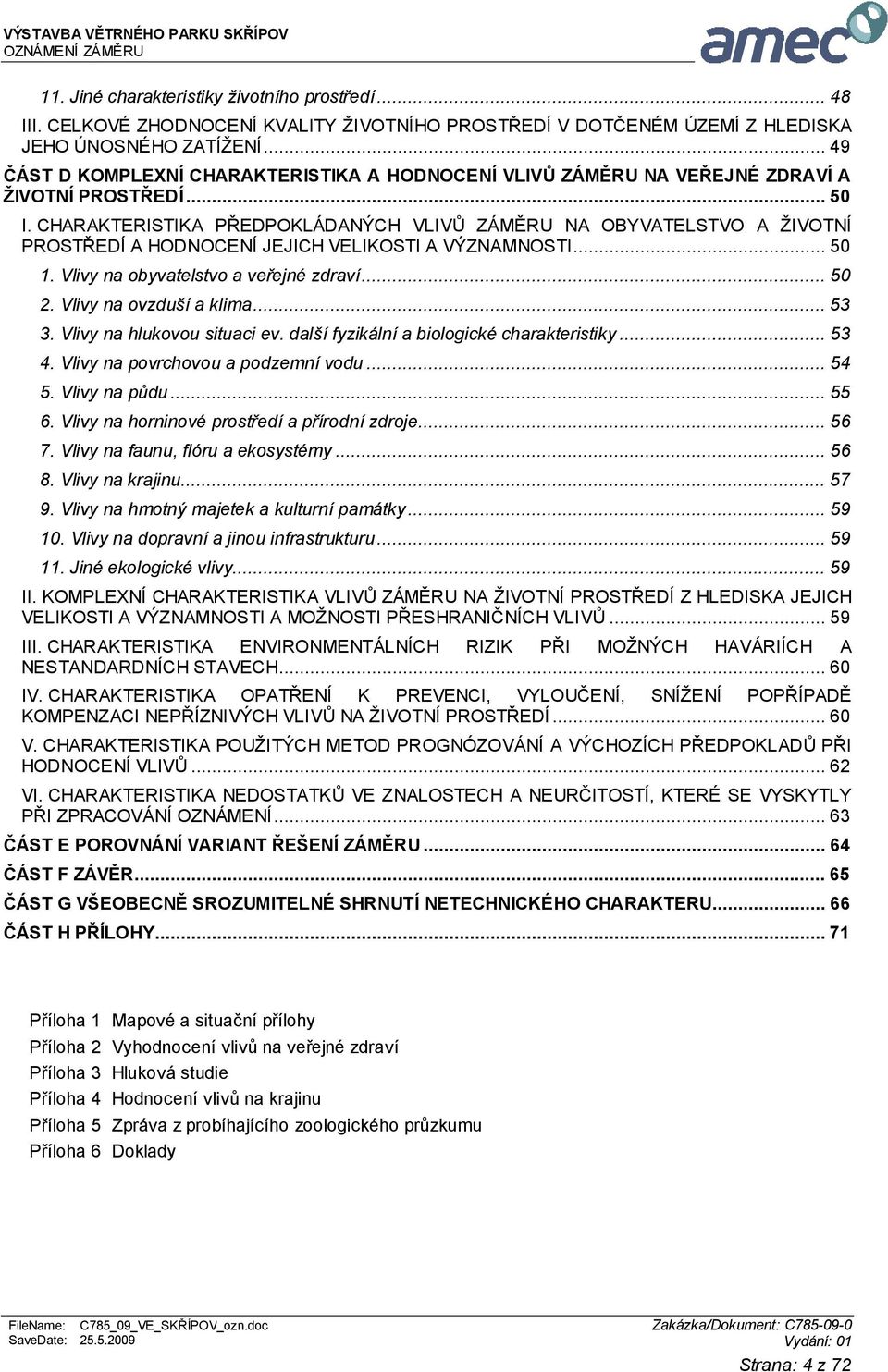

5 OZNÁMENÍ ZÁMĚRU 11. Jiné charakteristiky životního prostředí...48 III. CELKOVÉ ZHODNOCENÍ KVALITY ŽIVOTNÍHO PROSTŘEDÍ V DOTČENÉM ÚZEMÍ Z HLEDISKA JEHO ÚNOSNÉHO ZATÍŽENÍ...49 ČÁST D KOMPLENÍ CHARAKTERISTIKA A HODNOCENÍ VLIVŮ ZÁMĚRU NA VEŘEJNÉ ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ...50 I. CHARAKTERISTIKA PŘEDPOKLÁDANÝCH VLIVŮ ZÁMĚRU NA OBYVATELSTVO A ŽIVOTNÍ PROSTŘEDÍ A HODNOCENÍ JEJICH VELIKOSTI A VÝZNAMNOSTI Vlivy na obyvatelstvo a veřejné zdraví Vlivy na ovzduší a klima Vlivy na hlukovou situaci ev. další fyzikální a biologické charakteristiky Vlivy na povrchovou a podzemní vodu Vlivy na půdu Vlivy na horninové prostředí a přírodní zdroje Vlivy na faunu, flóru a ekosystémy Vlivy na krajinu Vlivy na hmotný majetek a kulturní památky Vlivy na dopravní a jinou infrastrukturu Jiné ekologické vlivy...59 II. KOMPLENÍ CHARAKTERISTIKA VLIVŮ ZÁMĚRU NA ŽIVOTNÍ PROSTŘEDÍ Z HLEDISKA JEJICH VELIKOSTI A VÝZNAMNOSTI A MOŽNOSTI PŘESHRANIČNÍCH VLIVŮ...59 III. CHARAKTERISTIKA ENVIRONMENTÁLNÍCH RIZIK PŘI MOŽNÝCH HAVÁRIÍCH A NESTANDARDNÍCH STAVECH...60 IV. CHARAKTERISTIKA OPATŘENÍ K PREVENCI, VYLOUČENÍ, SNÍŽENÍ POPŘÍPADĚ KOMPENZACI NEPŘÍZNIVÝCH VLIVŮ NA ŽIVOTNÍ PROSTŘEDÍ...60 V. CHARAKTERISTIKA POUŽITÝCH METOD PROGNÓZOVÁNÍ A VÝCHOZÍCH PŘEDPOKLADŮ PŘI HODNOCENÍ VLIVŮ...62 VI. CHARAKTERISTIKA NEDOSTATKŮ VE ZNALOSTECH A NEURČITOSTÍ, KTERÉ SE VYSKYTLY PŘI ZPRACOVÁNÍ OZNÁMENÍ...63 ČÁST E POROVNÁNÍ VARIANT ŘEŠENÍ ZÁMĚRU...64 ČÁST F ZÁVĚR...65 ČÁST G VŠEOBECNĚ SROZUMITELNÉ SHRNUTÍ NETECHNICKÉHO CHARAKTERU...66 ČÁST H PŘÍLOHY...71 Příloha 1 Mapové a situační přílohy Příloha 2 Vyhodnocení vlivů na veřejné zdraví Příloha 3 Hluková studie Příloha 4 Hodnocení vlivů na krajinu Příloha 5 Zpráva z probíhajícího zoologického průzkumu Příloha 6 Doklady FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 4 z 72

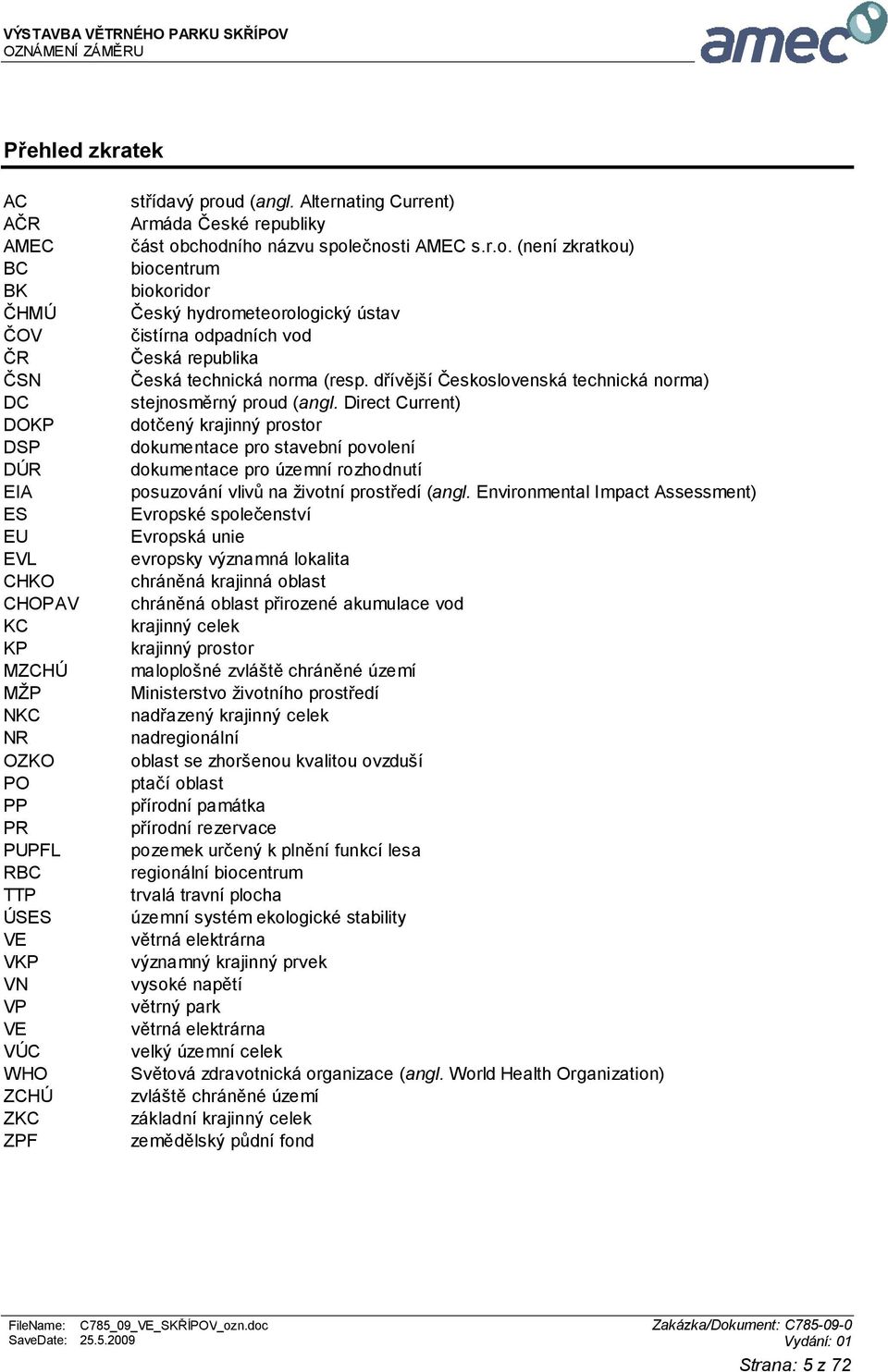

6 OZNÁMENÍ ZÁMĚRU Přehled zkratek AC AČR AMEC BC BK ČHMÚ ČOV ČR ČSN DC DOKP DSP DÚR EIA ES EU EVL CHKO CHOPAV KC KP MZCHÚ MŽP NKC NR OZKO PO PP PR PUPFL RBC TTP ÚSES VE VKP VN VP VE VÚC WHO ZCHÚ ZKC ZPF střídavý proud (angl. Alternating Current) Armáda České republiky část obchodního názvu společnosti AMEC s.r.o. (není zkratkou) biocentrum biokoridor Český hydrometeorologický ústav čistírna odpadních vod Česká republika Česká technická norma (resp. dřívější Československá technická norma) stejnosměrný proud (angl. Direct Current) dotčený krajinný prostor dokumentace pro stavební povolení dokumentace pro územní rozhodnutí posuzování vlivů na životní prostředí (angl. Environmental Impact Assessment) Evropské společenství Evropská unie evropsky významná lokalita chráněná krajinná oblast chráněná oblast přirozené akumulace vod krajinný celek krajinný prostor maloplošné zvláště chráněné území Ministerstvo životního prostředí nadřazený krajinný celek nadregionální oblast se zhoršenou kvalitou ovzduší ptačí oblast přírodní památka přírodní rezervace pozemek určený k plnění funkcí lesa regionální biocentrum trvalá travní plocha územní systém ekologické stability větrná elektrárna významný krajinný prvek vysoké napětí větrný park větrná elektrárna velký územní celek Světová zdravotnická organizace (angl. World Health Organization) zvláště chráněné území základní krajinný celek zemědělský půdní fond FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 5 z 72

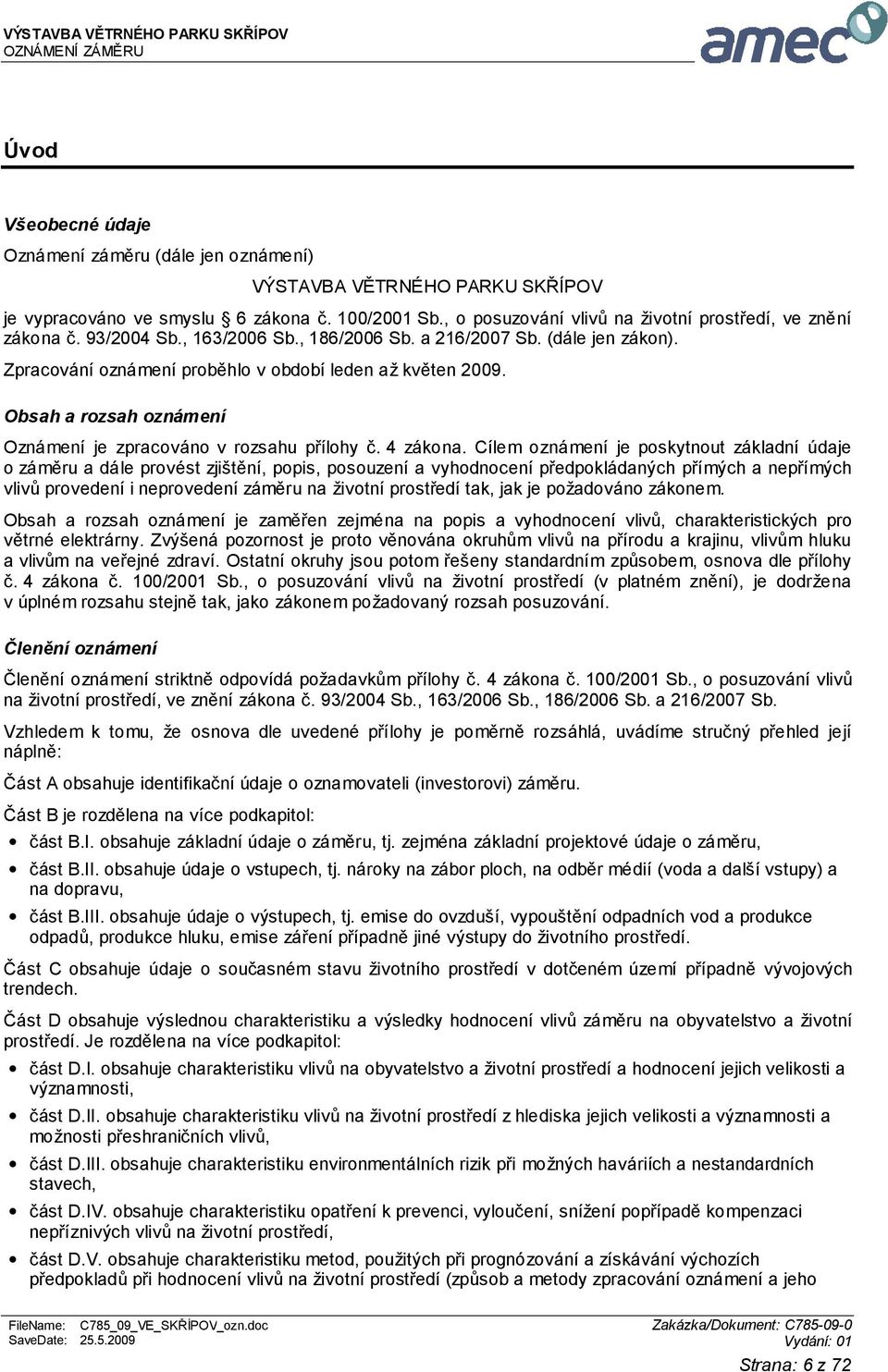

7 OZNÁMENÍ ZÁMĚRU Úvod Všeobecné údaje Oznámení záměru (dále jen oznámení) VÝSTAVBA VĚTRNÉHO PARKU SKŘÍPOV je vypracováno ve smyslu 6 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění zákona č. 93/2004 Sb., 163/2006 Sb., 186/2006 Sb. a 216/2007 Sb. (dále jen zákon). Zpracování oznámení proběhlo v období leden až květen Obsah a rozsah oznámení Oznámení je zpracováno v rozsahu přílohy č. 4 zákona. Cílem oznámení je poskytnout základní údaje o záměru a dále provést zjištění, popis, posouzení a vyhodnocení předpokládaných přímých a nepřímých vlivů provedení i neprovedení záměru na životní prostředí tak, jak je požadováno zákonem. Obsah a rozsah oznámení je zaměřen zejména na popis a vyhodnocení vlivů, charakteristických pro větrné elektrárny. Zvýšená pozornost je proto věnována okruhům vlivů na přírodu a krajinu, vlivům hluku a vlivům na veřejné zdraví. Ostatní okruhy jsou potom řešeny standardním způsobem, osnova dle přílohy č. 4 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí (v platném znění), je dodržena v úplném rozsahu stejně tak, jako zákonem požadovaný rozsah posuzování. Členění oznámení Členění oznámení striktně odpovídá požadavkům přílohy č. 4 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění zákona č. 93/2004 Sb., 163/2006 Sb., 186/2006 Sb. a 216/2007 Sb. Vzhledem k tomu, že osnova dle uvedené přílohy je poměrně rozsáhlá, uvádíme stručný přehled její náplně: Část A obsahuje identifikační údaje o oznamovateli (investorovi) záměru. Část B je rozdělena na více podkapitol: část B.I. obsahuje základní údaje o záměru, tj. zejména základní projektové údaje o záměru, část B.II. obsahuje údaje o vstupech, tj. nároky na zábor ploch, na odběr médií (voda a další vstupy) a na dopravu, část B.III. obsahuje údaje o výstupech, tj. emise do ovzduší, vypouštění odpadních vod a produkce odpadů, produkce hluku, emise záření případně jiné výstupy do životního prostředí. Část C obsahuje údaje o současném stavu životního prostředí v dotčeném území případně vývojových trendech. Část D obsahuje výslednou charakteristiku a výsledky hodnocení vlivů záměru na obyvatelstvo a životní prostředí. Je rozdělena na více podkapitol: část D.I. obsahuje charakteristiku vlivů na obyvatelstvo a životní prostředí a hodnocení jejich velikosti a významnosti, část D.II. obsahuje charakteristiku vlivů na životní prostředí z hlediska jejich velikosti a významnosti a možnosti přeshraničních vlivů, část D.III. obsahuje charakteristiku environmentálních rizik při možných haváriích a nestandardních stavech, část D.IV. obsahuje charakteristiku opatření k prevenci, vyloučení, snížení popřípadě kompenzaci nepříznivých vlivů na životní prostředí, část D.V. obsahuje charakteristiku metod, použitých při prognózování a získávání výchozích předpokladů při hodnocení vlivů na životní prostředí (způsob a metody zpracování oznámení a jeho FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 6 z 72

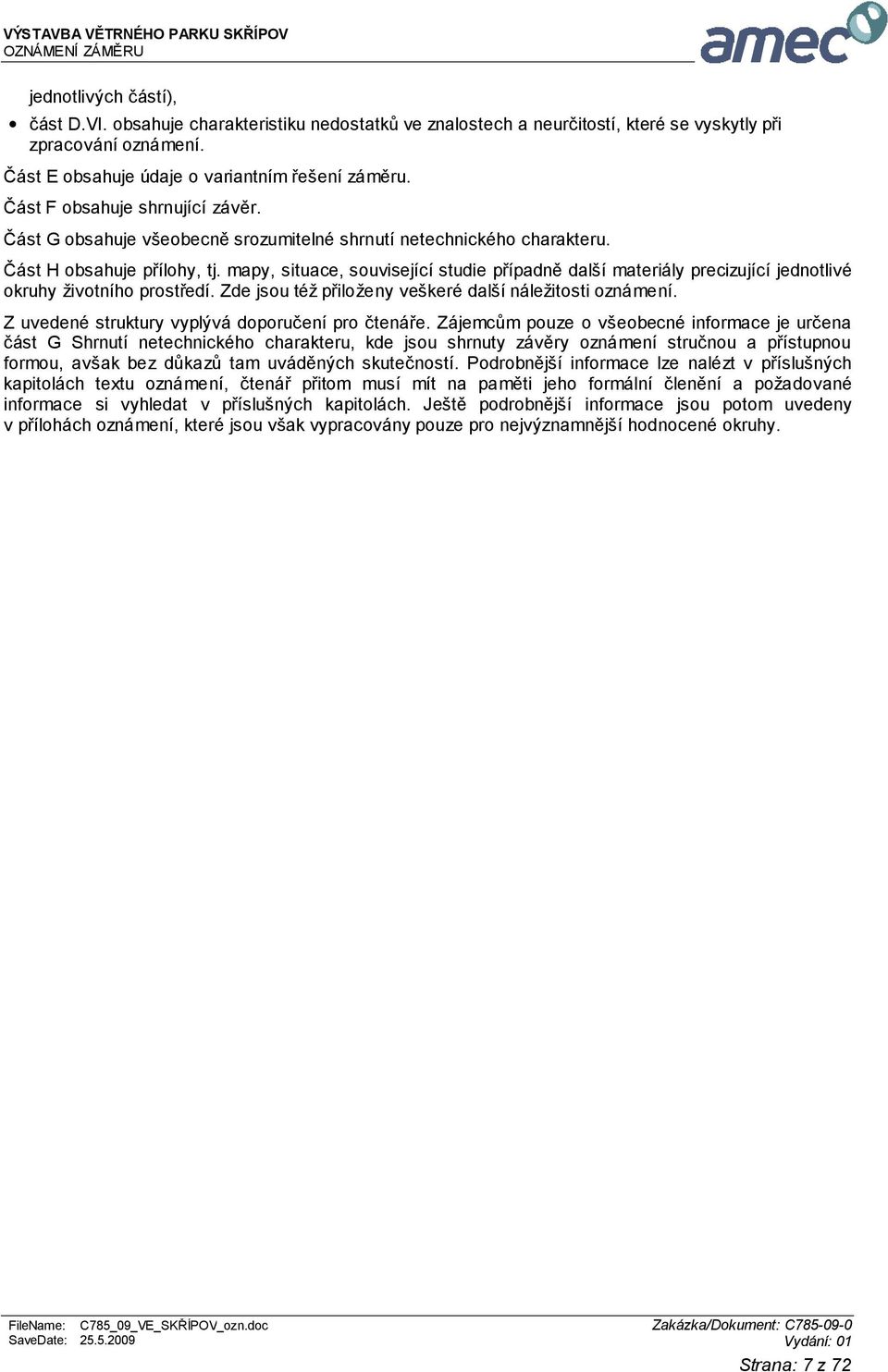

8 OZNÁMENÍ ZÁMĚRU jednotlivých částí), část D.VI. obsahuje charakteristiku nedostatků ve znalostech a neurčitostí, které se vyskytly při zpracování oznámení. Část E obsahuje údaje o variantním řešení záměru. Část F obsahuje shrnující závěr. Část G obsahuje všeobecně srozumitelné shrnutí netechnického charakteru. Část H obsahuje přílohy, tj. mapy, situace, související studie případně další materiály precizující jednotlivé okruhy životního prostředí. Zde jsou též přiloženy veškeré další náležitosti oznámení. Z uvedené struktury vyplývá doporučení pro čtenáře. Zájemcům pouze o všeobecné informace je určena část G Shrnutí netechnického charakteru, kde jsou shrnuty závěry oznámení stručnou a přístupnou formou, avšak bez důkazů tam uváděných skutečností. Podrobnější informace lze nalézt v příslušných kapitolách textu oznámení, čtenář přitom musí mít na paměti jeho formální členění a požadované informace si vyhledat v příslušných kapitolách. Ještě podrobnější informace jsou potom uvedeny v přílohách oznámení, které jsou však vypracovány pouze pro nejvýznamnější hodnocené okruhy. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 7 z 72

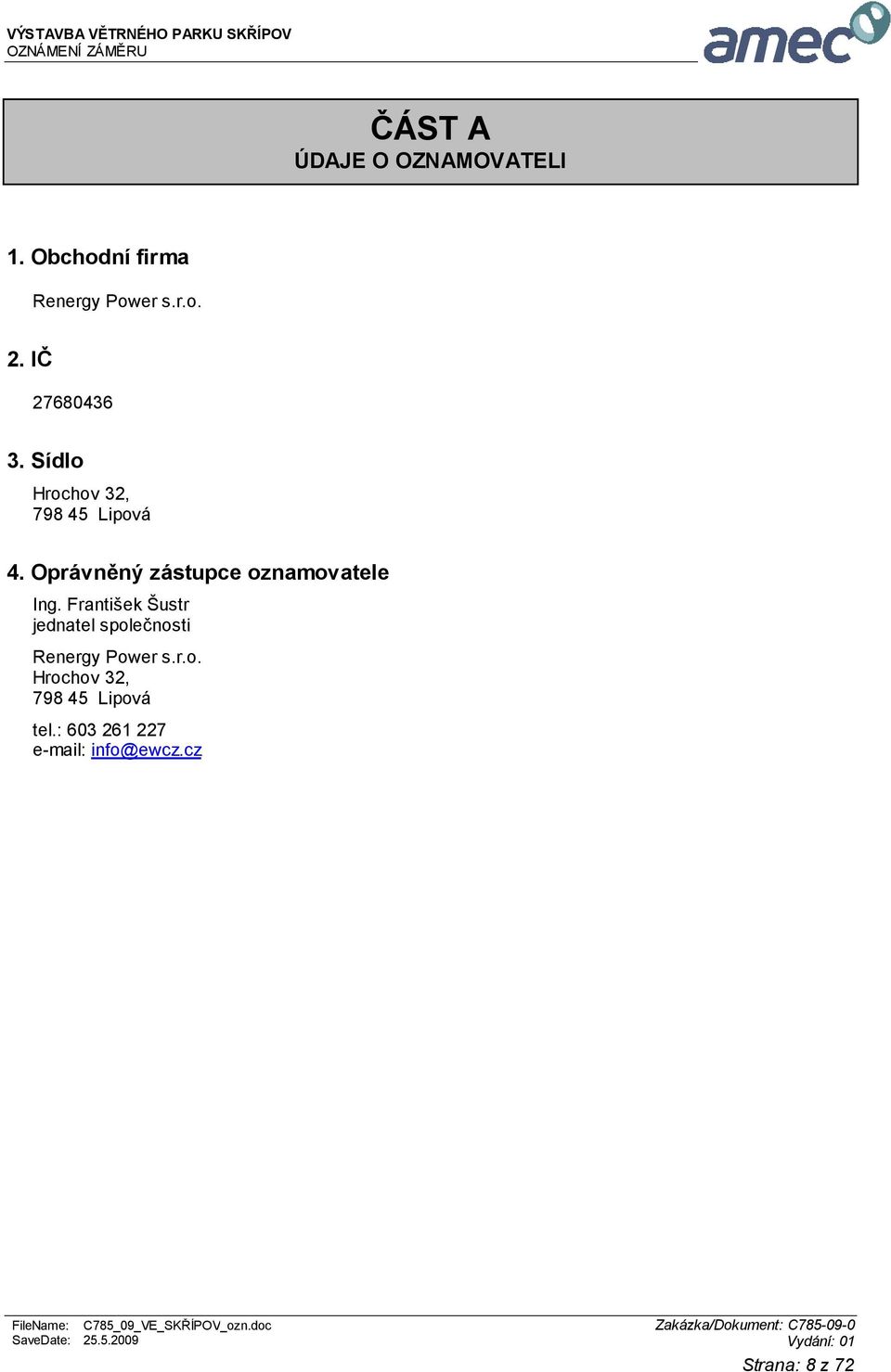

9 OZNÁMENÍ ZÁMĚRU ČÁST A ÚDAJE O OZNAMOVATELI 1. Obchodní firma Renergy Power s.r.o. 2. IČ Sídlo Hrochov 32, Lipová 4. Oprávněný zástupce oznamovatele Ing. František Šustr jednatel společnosti Renergy Power s.r.o. Hrochov 32, Lipová tel.: info@ewcz.cz FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 8 z 72

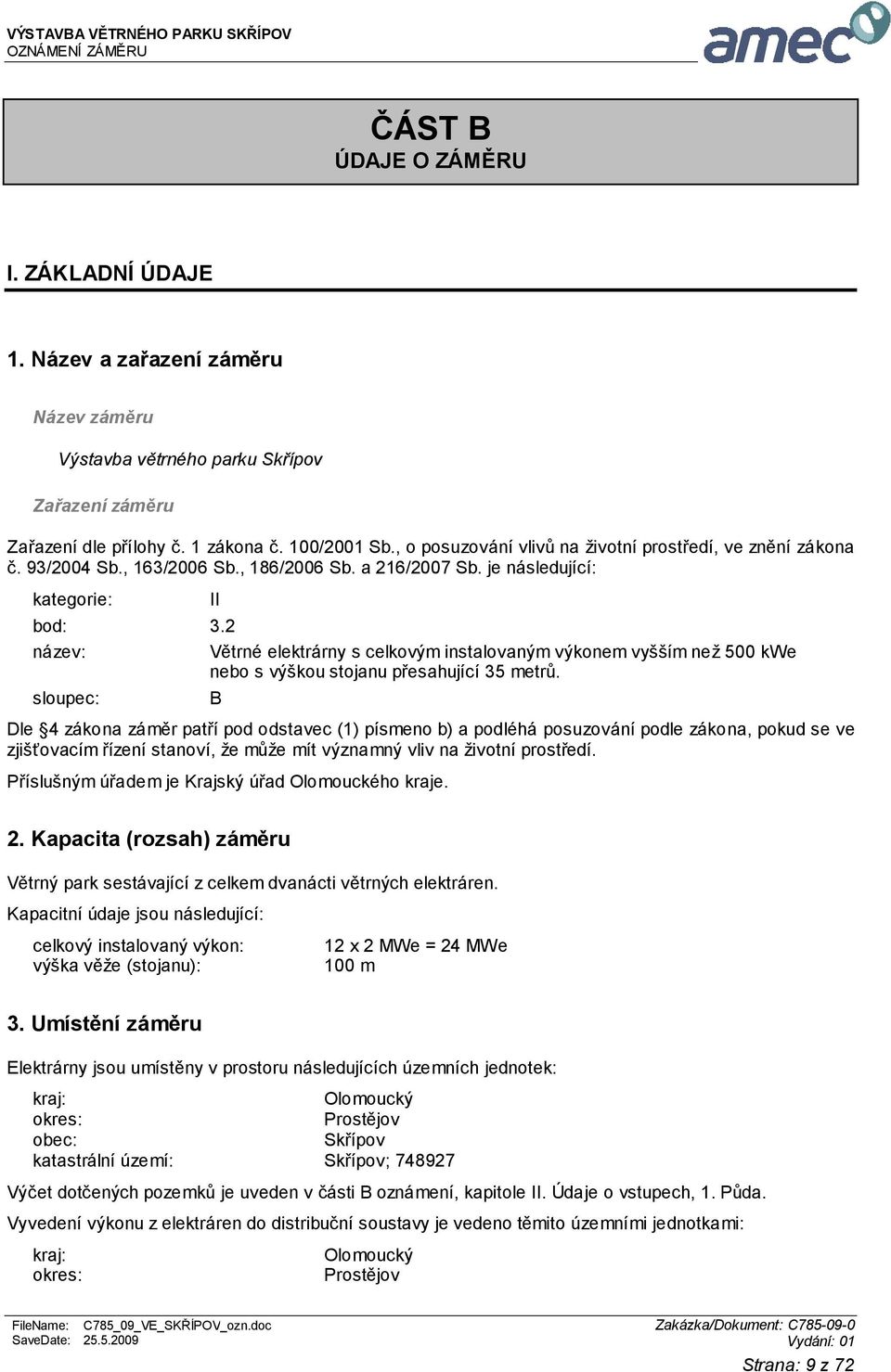

10 OZNÁMENÍ ZÁMĚRU ČÁST B ÚDAJE O ZÁMĚRU I. ZÁKLADNÍ ÚDAJE 1. Název a zařazení záměru Název záměru Výstavba větrného parku Skřípov Zařazení záměru Zařazení dle přílohy č. 1 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění zákona č. 93/2004 Sb., 163/2006 Sb., 186/2006 Sb. a 216/2007 Sb. je následující: kategorie: II bod: 3.2 název: Větrné elektrárny s celkovým instalovaným výkonem vyšším než 500 kwe nebo s výškou stojanu přesahující 35 metrů. sloupec: B Dle 4 zákona záměr patří pod odstavec (1) písmeno b) a podléhá posuzování podle zákona, pokud se ve zjišťovacím řízení stanoví, že může mít významný vliv na životní prostředí. Příslušným úřadem je Krajský úřad Olomouckého kraje. 2. Kapacita (rozsah) záměru Větrný park sestávající z celkem dvanácti větrných elektráren. Kapacitní údaje jsou následující: celkový instalovaný výkon: 12 x 2 MWe = 24 MWe výška věže (stojanu): 100 m 3. Umístění záměru Elektrárny jsou umístěny v prostoru následujících územních jednotek: kraj: Olomoucký okres: Prostějov obec: Skřípov katastrální území: Skřípov; Výčet dotčených pozemků je uveden v části B oznámení, kapitole II. Údaje o vstupech, 1. Půda. Vyvedení výkonu z elektráren do distribuční soustavy je vedeno těmito územními jednotkami: kraj: Olomoucký okres: Prostějov FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 9 z 72

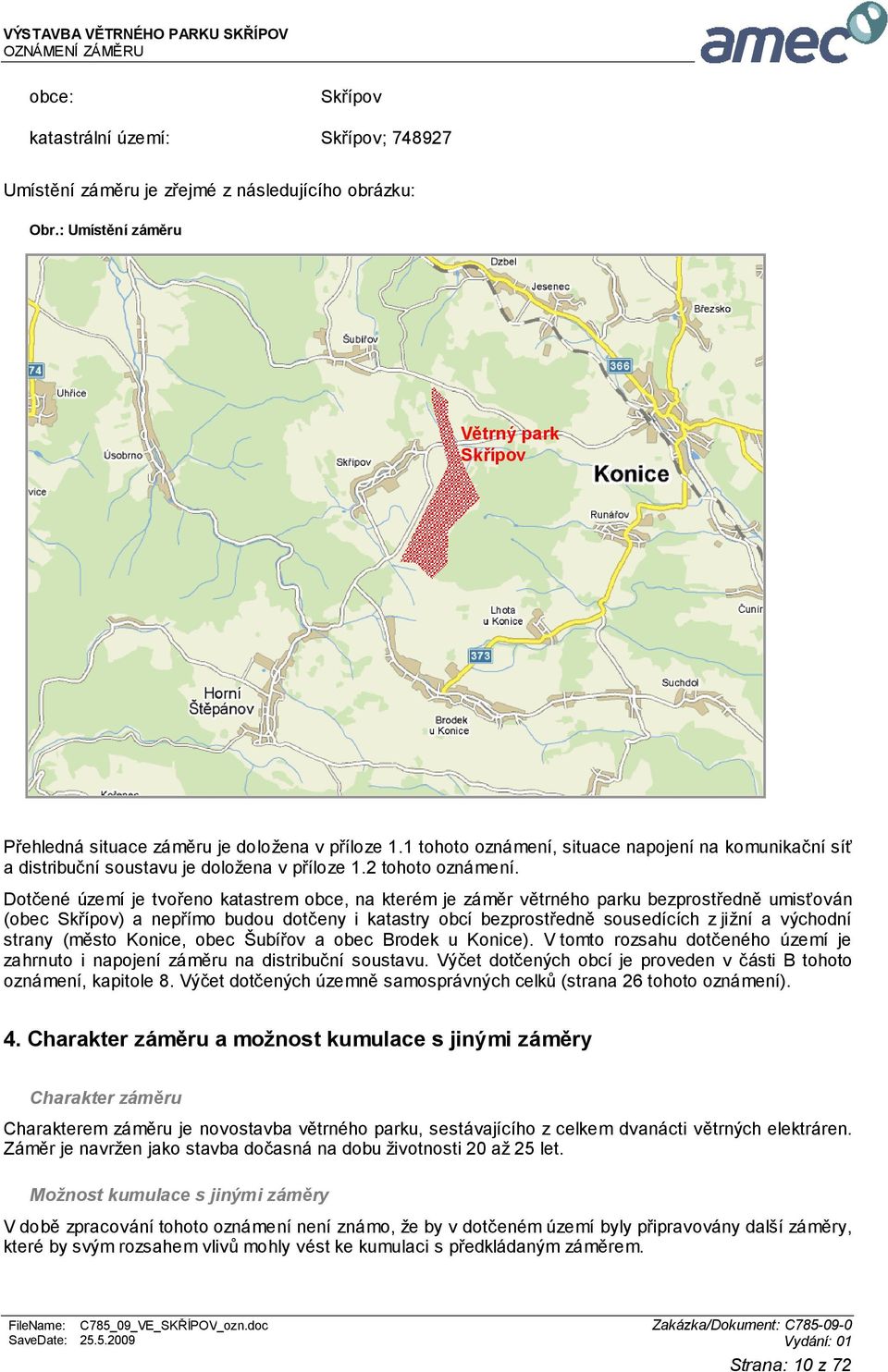

11 OZNÁMENÍ ZÁMĚRU obce: Skřípov katastrální území: Skřípov; Umístění záměru je zřejmé z následujícího obrázku: Obr.: Umístění záměru Větrný park Skřípov Přehledná situace záměru je doložena v příloze 1.1 tohoto oznámení, situace napojení na komunikační síť a distribuční soustavu je doložena v příloze 1.2 tohoto oznámení. Dotčené území je tvořeno katastrem obce, na kterém je záměr větrného parku bezprostředně umisťován (obec Skřípov) a nepřímo budou dotčeny i katastry obcí bezprostředně sousedících z jižní a východní strany (město Konice, obec Šubířov a obec Brodek u Konice). V tomto rozsahu dotčeného území je zahrnuto i napojení záměru na distribuční soustavu. Výčet dotčených obcí je proveden v části B tohoto oznámení, kapitole 8. Výčet dotčených územně samosprávných celků (strana 26 tohoto oznámení). 4. Charakter záměru a možnost kumulace s jinými záměry Charakter záměru Charakterem záměru je novostavba větrného parku, sestávajícího z celkem dvanácti větrných elektráren. Záměr je navržen jako stavba dočasná na dobu životnosti 20 až 25 let. Možnost kumulace s jinými záměry V době zpracování tohoto oznámení není známo, že by v dotčeném území byly připravovány další záměry, které by svým rozsahem vlivů mohly vést ke kumulaci s předkládaným záměrem. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 10 z 72

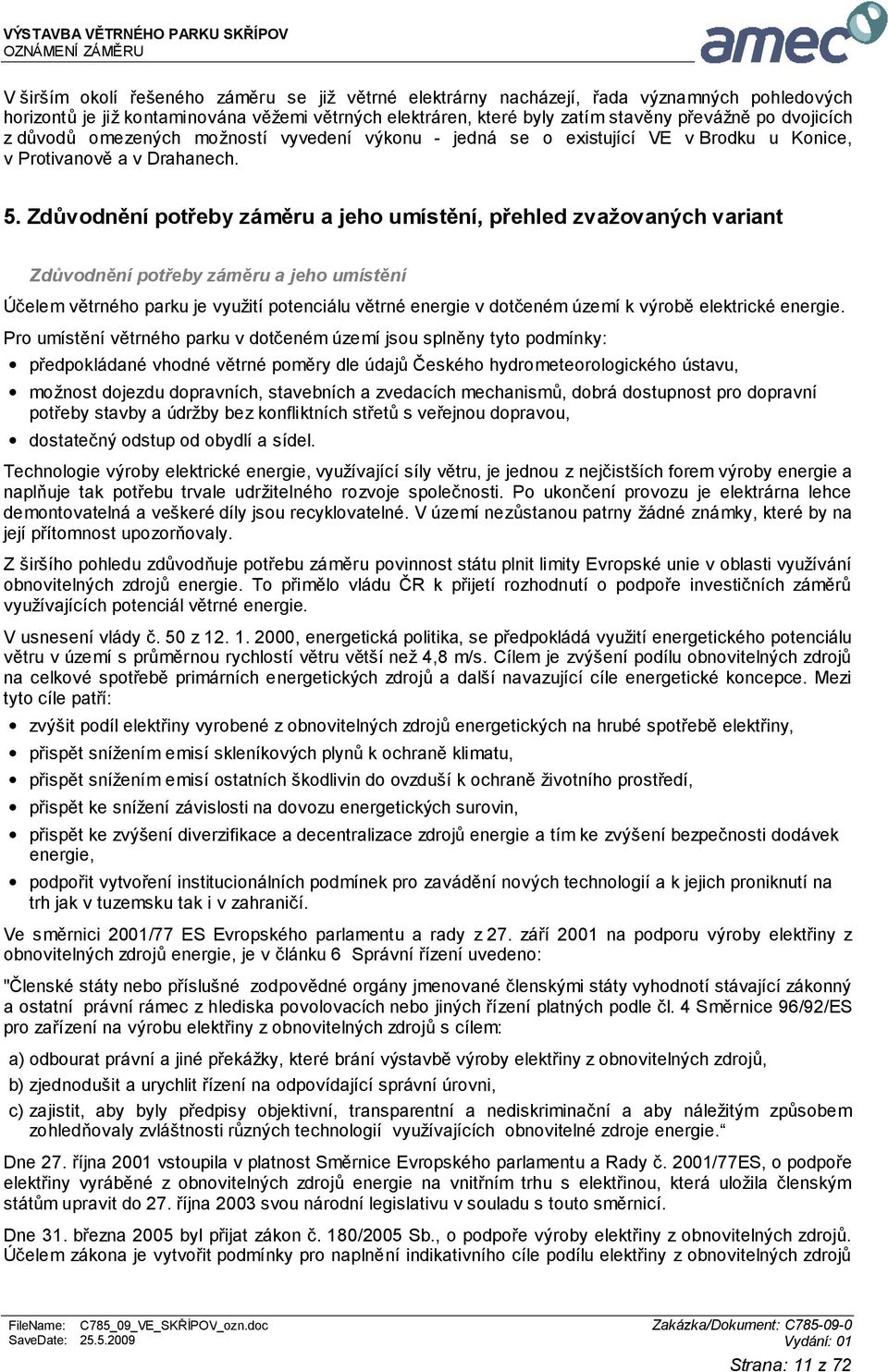

12 OZNÁMENÍ ZÁMĚRU V širším okolí řešeného záměru se již větrné elektrárny nacházejí, řada významných pohledových horizontů je již kontaminována věžemi větrných elektráren, které byly zatím stavěny převážně po dvojicích z důvodů omezených možností vyvedení výkonu - jedná se o existující VE v Brodku u Konice, v Protivanově a v Drahanech. 5. Zdůvodnění potřeby záměru a jeho umístění, přehled zvažovaných variant Zdůvodnění potřeby záměru a jeho umístění Účelem větrného parku je využití potenciálu větrné energie v dotčeném území k výrobě elektrické energie. Pro umístění větrného parku v dotčeném území jsou splněny tyto podmínky: předpokládané vhodné větrné poměry dle údajů Českého hydrometeorologického ústavu, možnost dojezdu dopravních, stavebních a zvedacích mechanismů, dobrá dostupnost pro dopravní potřeby stavby a údržby bez konfliktních střetů s veřejnou dopravou, dostatečný odstup od obydlí a sídel. Technologie výroby elektrické energie, využívající síly větru, je jednou z nejčistších forem výroby energie a naplňuje tak potřebu trvale udržitelného rozvoje společnosti. Po ukončení provozu je elektrárna lehce demontovatelná a veškeré díly jsou recyklovatelné. V území nezůstanou patrny žádné známky, které by na její přítomnost upozorňovaly. Z širšího pohledu zdůvodňuje potřebu záměru povinnost státu plnit limity Evropské unie v oblasti využívání obnovitelných zdrojů energie. To přimělo vládu ČR k přijetí rozhodnutí o podpoře investičních záměrů využívajících potenciál větrné energie. V usnesení vlády č. 50 z , energetická politika, se předpokládá využití energetického potenciálu větru v území s průměrnou rychlostí větru větší než 4,8 m/s. Cílem je zvýšení podílu obnovitelných zdrojů na celkové spotřebě primárních energetických zdrojů a další navazující cíle energetické koncepce. Mezi tyto cíle patří: zvýšit podíl elektřiny vyrobené z obnovitelných zdrojů energetických na hrubé spotřebě elektřiny, přispět snížením emisí skleníkových plynů k ochraně klimatu, přispět snížením emisí ostatních škodlivin do ovzduší k ochraně životního prostředí, přispět ke snížení závislosti na dovozu energetických surovin, přispět ke zvýšení diverzifikace a decentralizace zdrojů energie a tím ke zvýšení bezpečnosti dodávek energie, podpořit vytvoření institucionálních podmínek pro zavádění nových technologií a k jejich proniknutí na trh jak v tuzemsku tak i v zahraničí. Ve směrnici 2001/77 ES Evropského parlamentu a rady z 27. září 2001 na podporu výroby elektřiny z obnovitelných zdrojů energie, je v článku 6 Správní řízení uvedeno: "Členské státy nebo příslušné zodpovědné orgány jmenované členskými státy vyhodnotí stávající zákonný a ostatní právní rámec z hlediska povolovacích nebo jiných řízení platných podle čl. 4 Směrnice 96/92/ES pro zařízení na výrobu elektřiny z obnovitelných zdrojů s cílem: a) odbourat právní a jiné překážky, které brání výstavbě výroby elektřiny z obnovitelných zdrojů, b) zjednodušit a urychlit řízení na odpovídající správní úrovni, c) zajistit, aby byly předpisy objektivní, transparentní a nediskriminační a aby náležitým způsobem zohledňovaly zvláštnosti různých technologií využívajících obnovitelné zdroje energie. Dne 27. října 2001 vstoupila v platnost Směrnice Evropského parlamentu a Rady č. 2001/77ES, o podpoře elektřiny vyráběné z obnovitelných zdrojů energie na vnitřním trhu s elektřinou, která uložila členským státům upravit do 27. října 2003 svou národní legislativu v souladu s touto směrnicí. Dne 31. března 2005 byl přijat zákon č. 180/2005 Sb., o podpoře výroby elektřiny z obnovitelných zdrojů. Účelem zákona je vytvořit podmínky pro naplnění indikativního cíle podílu elektřiny z obnovitelných zdrojů FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 11 z 72

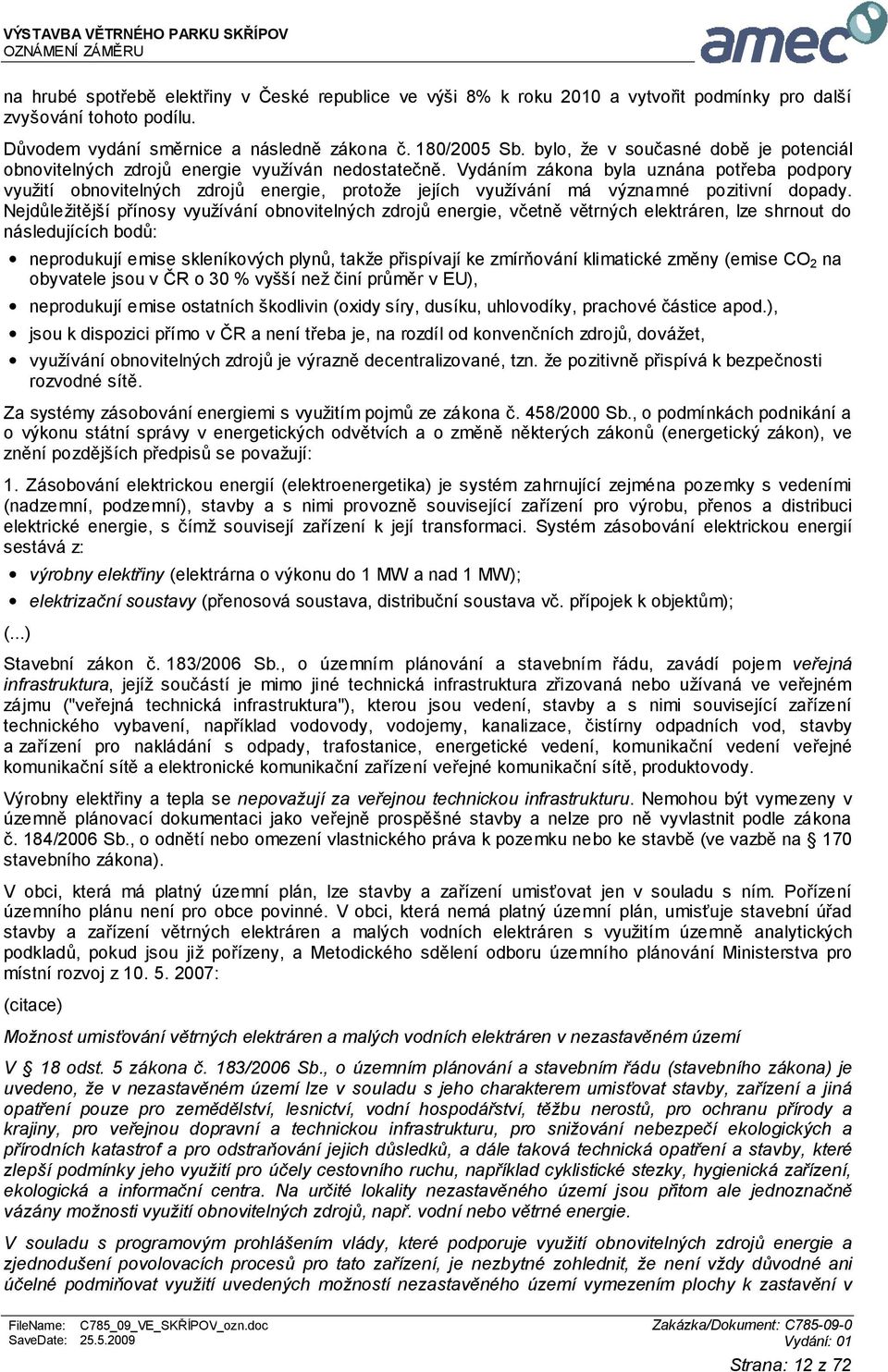

13 OZNÁMENÍ ZÁMĚRU na hrubé spotřebě elektřiny v České republice ve výši 8% k roku 2010 a vytvořit podmínky pro další zvyšování tohoto podílu. Důvodem vydání směrnice a následně zákona č. 180/2005 Sb. bylo, že v současné době je potenciál obnovitelných zdrojů energie využíván nedostatečně. Vydáním zákona byla uznána potřeba podpory využití obnovitelných zdrojů energie, protože jejích využívání má významné pozitivní dopady. Nejdůležitější přínosy využívání obnovitelných zdrojů energie, včetně větrných elektráren, lze shrnout do následujících bodů: neprodukují emise skleníkových plynů, takže přispívají ke zmírňování klimatické změny (emise CO 2 na obyvatele jsou v ČR o 30 % vyšší než činí průměr v EU), neprodukují emise ostatních škodlivin (oxidy síry, dusíku, uhlovodíky, prachové částice apod.), jsou k dispozici přímo v ČR a není třeba je, na rozdíl od konvenčních zdrojů, dovážet, využívání obnovitelných zdrojů je výrazně decentralizované, tzn. že pozitivně přispívá k bezpečnosti rozvodné sítě. Za systémy zásobování energiemi s využitím pojmů ze zákona č. 458/2000 Sb., o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon), ve znění pozdějších předpisů se považují: 1. Zásobování elektrickou energií (elektroenergetika) je systém zahrnující zejména pozemky s vedeními (nadzemní, podzemní), stavby a s nimi provozně související zařízení pro výrobu, přenos a distribuci elektrické energie, s čímž souvisejí zařízení k její transformaci. Systém zásobování elektrickou energií sestává z: výrobny elektřiny (elektrárna o výkonu do 1 MW a nad 1 MW); elektrizační soustavy (přenosová soustava, distribuční soustava vč. přípojek k objektům); (...) Stavební zákon č. 183/2006 Sb., o územním plánování a stavebním řádu, zavádí pojem veřejná infrastruktura, jejíž součástí je mimo jiné technická infrastruktura zřizovaná nebo užívaná ve veřejném zájmu ("veřejná technická infrastruktura"), kterou jsou vedení, stavby a s nimi související zařízení technického vybavení, například vodovody, vodojemy, kanalizace, čistírny odpadních vod, stavby a zařízení pro nakládání s odpady, trafostanice, energetické vedení, komunikační vedení veřejné komunikační sítě a elektronické komunikační zařízení veřejné komunikační sítě, produktovody. Výrobny elektřiny a tepla se nepovažují za veřejnou technickou infrastrukturu. Nemohou být vymezeny v územně plánovací dokumentaci jako veřejně prospěšné stavby a nelze pro ně vyvlastnit podle zákona č. 184/2006 Sb., o odnětí nebo omezení vlastnického práva k pozemku nebo ke stavbě (ve vazbě na 170 stavebního zákona). V obci, která má platný územní plán, lze stavby a zařízení umisťovat jen v souladu s ním. Pořízení územního plánu není pro obce povinné. V obci, která nemá platný územní plán, umisťuje stavební úřad stavby a zařízení větrných elektráren a malých vodních elektráren s využitím územně analytických podkladů, pokud jsou již pořízeny, a Metodického sdělení odboru územního plánování Ministerstva pro místní rozvoj z : (citace) Možnost umisťování větrných elektráren a malých vodních elektráren v nezastavěném území V 18 odst. 5 zákona č. 183/2006 Sb., o územním plánování a stavebním řádu (stavebního zákona) je uvedeno, že v nezastavěném území lze v souladu s jeho charakterem umisťovat stavby, zařízení a jiná opatření pouze pro zemědělství, lesnictví, vodní hospodářství, těžbu nerostů, pro ochranu přírody a krajiny, pro veřejnou dopravní a technickou infrastrukturu, pro snižování nebezpečí ekologických a přírodních katastrof a pro odstraňování jejich důsledků, a dále taková technická opatření a stavby, které zlepší podmínky jeho využití pro účely cestovního ruchu, například cyklistické stezky, hygienická zařízení, ekologická a informační centra. Na určité lokality nezastavěného území jsou přitom ale jednoznačně vázány možnosti využití obnovitelných zdrojů, např. vodní nebo větrné energie. V souladu s programovým prohlášením vlády, které podporuje využití obnovitelných zdrojů energie a zjednodušení povolovacích procesů pro tato zařízení, je nezbytné zohlednit, že není vždy důvodné ani účelné podmiňovat využití uvedených možností nezastavěného území vymezením plochy k zastavění v FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 12 z 72

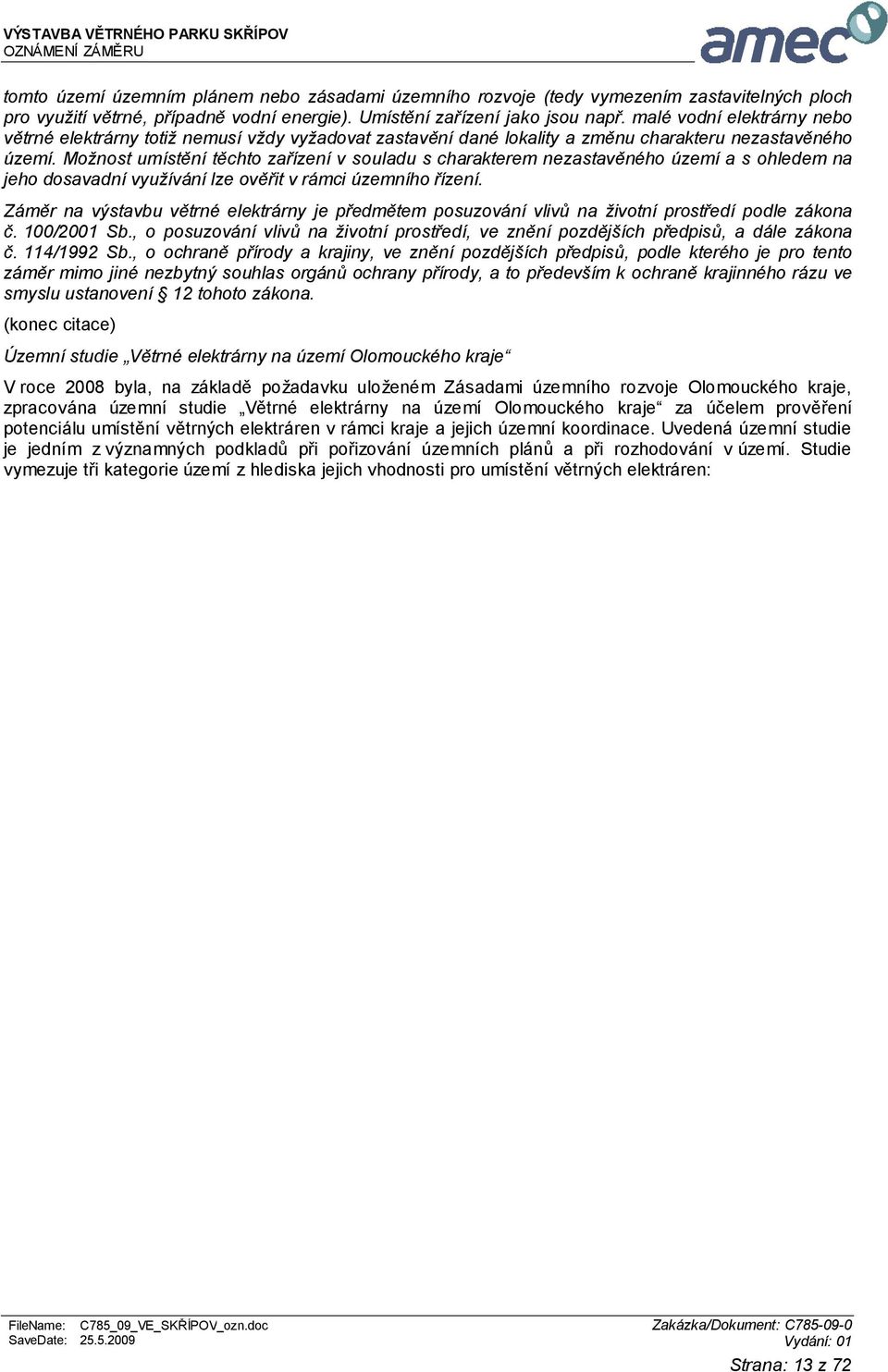

14 OZNÁMENÍ ZÁMĚRU tomto území územním plánem nebo zásadami územního rozvoje (tedy vymezením zastavitelných ploch pro využití větrné, případně vodní energie). Umístění zařízení jako jsou např. malé vodní elektrárny nebo větrné elektrárny totiž nemusí vždy vyžadovat zastavění dané lokality a změnu charakteru nezastavěného území. Možnost umístění těchto zařízení v souladu s charakterem nezastavěného území a s ohledem na jeho dosavadní využívání lze ověřit v rámci územního řízení. Záměr na výstavbu větrné elektrárny je předmětem posuzování vlivů na životní prostředí podle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů, a dále zákona č. 114/1992 Sb., o ochraně přírody a krajiny, ve znění pozdějších předpisů, podle kterého je pro tento záměr mimo jiné nezbytný souhlas orgánů ochrany přírody, a to především k ochraně krajinného rázu ve smyslu ustanovení 12 tohoto zákona. (konec citace) Územní studie Větrné elektrárny na území Olomouckého kraje V roce 2008 byla, na základě požadavku uloženém Zásadami územního rozvoje Olomouckého kraje, zpracována územní studie Větrné elektrárny na území Olomouckého kraje za účelem prověření potenciálu umístění větrných elektráren v rámci kraje a jejich územní koordinace. Uvedená územní studie je jedním z významných podkladů při pořizování územních plánů a při rozhodování v území. Studie vymezuje tři kategorie území z hlediska jejich vhodnosti pro umístění větrných elektráren: FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 13 z 72

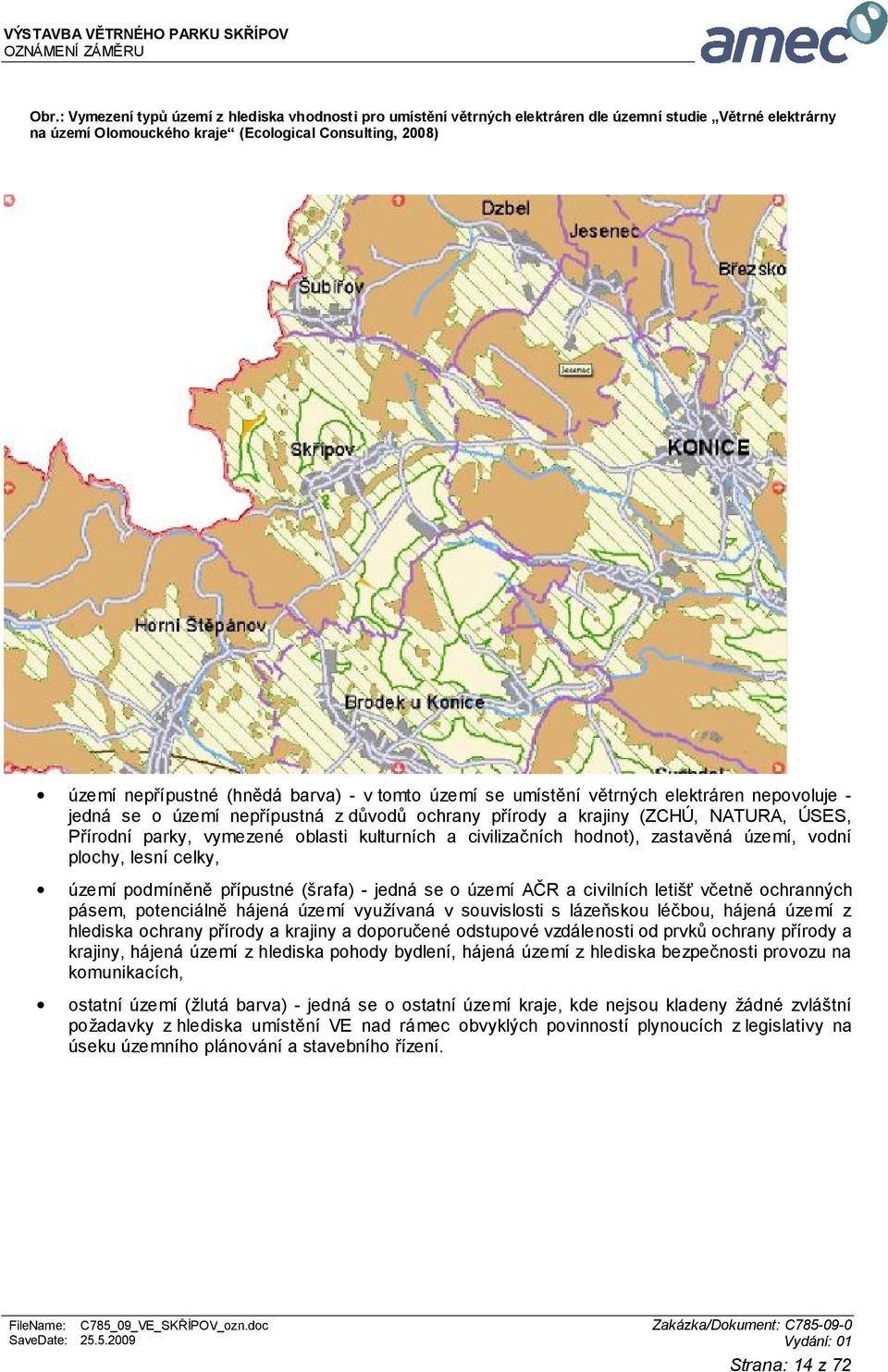

15 OZNÁMENÍ ZÁMĚRU Obr.: Vymezení typů území z hlediska vhodnosti pro umístění větrných elektráren dle územní studie Větrné elektrárny na území Olomouckého kraje (Ecological Consulting, 2008) území nepřípustné (hnědá barva) - v tomto území se umístění větrných elektráren nepovoluje - jedná se o území nepřípustná z důvodů ochrany přírody a krajiny (ZCHÚ, NATURA, ÚSES, Přírodní parky, vymezené oblasti kulturních a civilizačních hodnot), zastavěná území, vodní plochy, lesní celky, území podmíněně přípustné (šrafa) - jedná se o území AČR a civilních letišť včetně ochranných pásem, potenciálně hájená území využívaná v souvislosti s lázeňskou léčbou, hájená území z hlediska ochrany přírody a krajiny a doporučené odstupové vzdálenosti od prvků ochrany přírody a krajiny, hájená území z hlediska pohody bydlení, hájená území z hlediska bezpečnosti provozu na komunikacích, ostatní území (žlutá barva) - jedná se o ostatní území kraje, kde nejsou kladeny žádné zvláštní požadavky z hlediska umístění VE nad rámec obvyklých povinností plynoucích z legislativy na úseku územního plánování a stavebního řízení. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 14 z 72

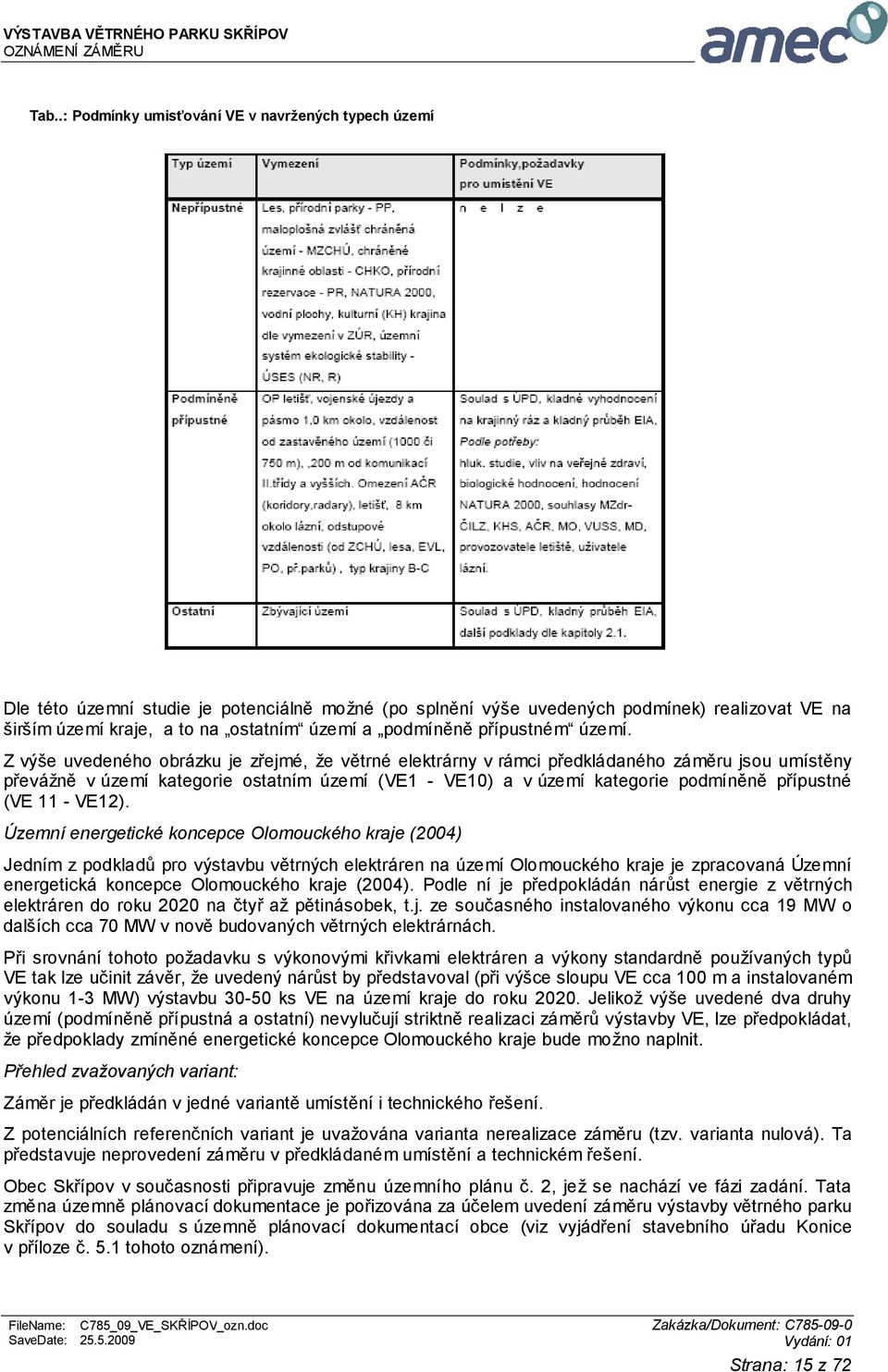

16 OZNÁMENÍ ZÁMĚRU Tab..: Podmínky umisťování VE v navržených typech území Dle této územní studie je potenciálně možné (po splnění výše uvedených podmínek) realizovat VE na širším území kraje, a to na ostatním území a podmíněně přípustném území. Z výše uvedeného obrázku je zřejmé, že větrné elektrárny v rámci předkládaného záměru jsou umístěny převážně v území kategorie ostatním území (VE1 - VE10) a v území kategorie podmíněně přípustné (VE 11 - VE12). Územní energetické koncepce Olomouckého kraje (2004) Jedním z podkladů pro výstavbu větrných elektráren na území Olomouckého kraje je zpracovaná Územní energetická koncepce Olomouckého kraje (2004). Podle ní je předpokládán nárůst energie z větrných elektráren do roku 2020 na čtyř až pětinásobek, t.j. ze současného instalovaného výkonu cca 19 MW o dalších cca 70 MW v nově budovaných větrných elektrárnách. Při srovnání tohoto požadavku s výkonovými křivkami elektráren a výkony standardně používaných typů VE tak lze učinit závěr, že uvedený nárůst by představoval (při výšce sloupu VE cca 100 m a instalovaném výkonu 1-3 MW) výstavbu ks VE na území kraje do roku Jelikož výše uvedené dva druhy území (podmíněně přípustná a ostatní) nevylučují striktně realizaci záměrů výstavby VE, lze předpokládat, že předpoklady zmíněné energetické koncepce Olomouckého kraje bude možno naplnit. Přehled zvažovaných variant: Záměr je předkládán v jedné variantě umístění i technického řešení. Z potenciálních referenčních variant je uvažována varianta nerealizace záměru (tzv. varianta nulová). Ta představuje neprovedení záměru v předkládaném umístění a technickém řešení. Obec Skřípov v současnosti připravuje změnu územního plánu č. 2, jež se nachází ve fázi zadání. Tata změna územně plánovací dokumentace je pořizována za účelem uvedení záměru výstavby větrného parku Skřípov do souladu s územně plánovací dokumentací obce (viz vyjádření stavebního úřadu Konice v příloze č. 5.1 tohoto oznámení). FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 15 z 72

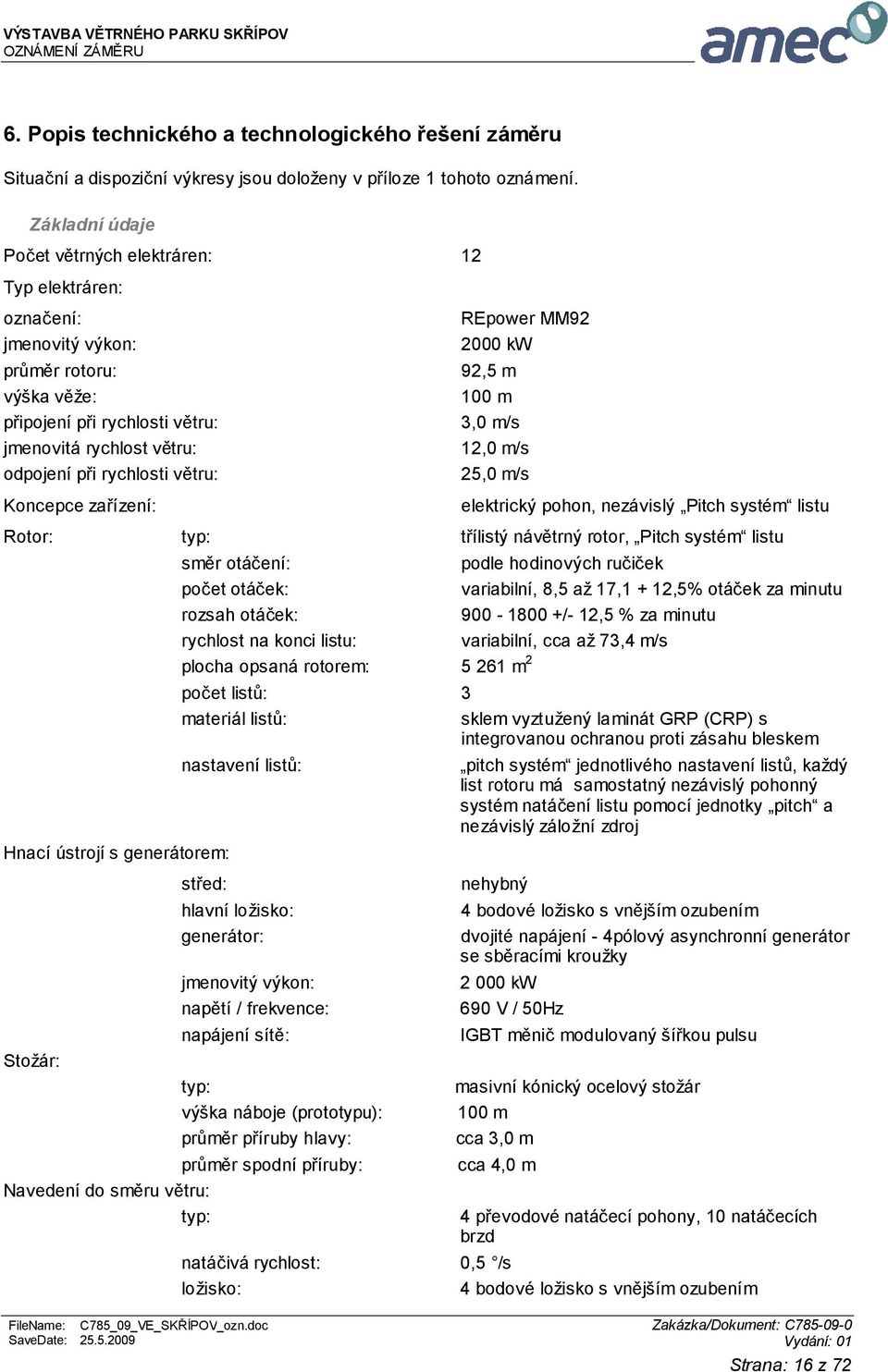

17 OZNÁMENÍ ZÁMĚRU 6. Popis technického a technologického řešení záměru Situační a dispoziční výkresy jsou doloženy v příloze 1 tohoto oznámení. Základní údaje Počet větrných elektráren: 12 Typ elektráren: označení: jmenovitý výkon: průměr rotoru: výška věže: připojení při rychlosti větru: jmenovitá rychlost větru: odpojení při rychlosti větru: Koncepce zařízení: REpower MM kw 92,5 m 100 m 3,0 m/s 12,0 m/s 25,0 m/s elektrický pohon, nezávislý Pitch systém listu Rotor: typ: třílistý návětrný rotor, Pitch systém listu Hnací ústrojí s generátorem: Stožár: směr otáčení: podle hodinových ručiček počet otáček: variabilní, 8,5 až 17,1 + 12,5% otáček za minutu rozsah otáček: /- 12,5 % za minutu rychlost na konci listu: variabilní, cca až 73,4 m/s plocha opsaná rotorem: m 2 počet listů: 3 materiál listů: sklem vyztužený laminát GRP (CRP) s integrovanou ochranou proti zásahu bleskem nastavení listů: střed: hlavní ložisko: generátor: jmenovitý výkon: napětí / frekvence: napájení sítě: typ: výška náboje (prototypu): průměr příruby hlavy: průměr spodní příruby: Navedení do směru větru: typ: natáčivá rychlost: ložisko: pitch systém jednotlivého nastavení listů, každý list rotoru má samostatný nezávislý pohonný systém natáčení listu pomocí jednotky pitch a nezávislý záložní zdroj nehybný 4 bodové ložisko s vnějším ozubením dvojité napájení - 4pólový asynchronní generátor se sběracími kroužky kw 690 V / 50Hz IGBT měnič modulovaný šířkou pulsu masivní kónický ocelový stožár 100 m cca 3,0 m cca 4,0 m 4 převodové natáčecí pohony, 10 natáčecích brzd 0,5 /s 4 bodové ložisko s vnějším ozubením FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 16 z 72

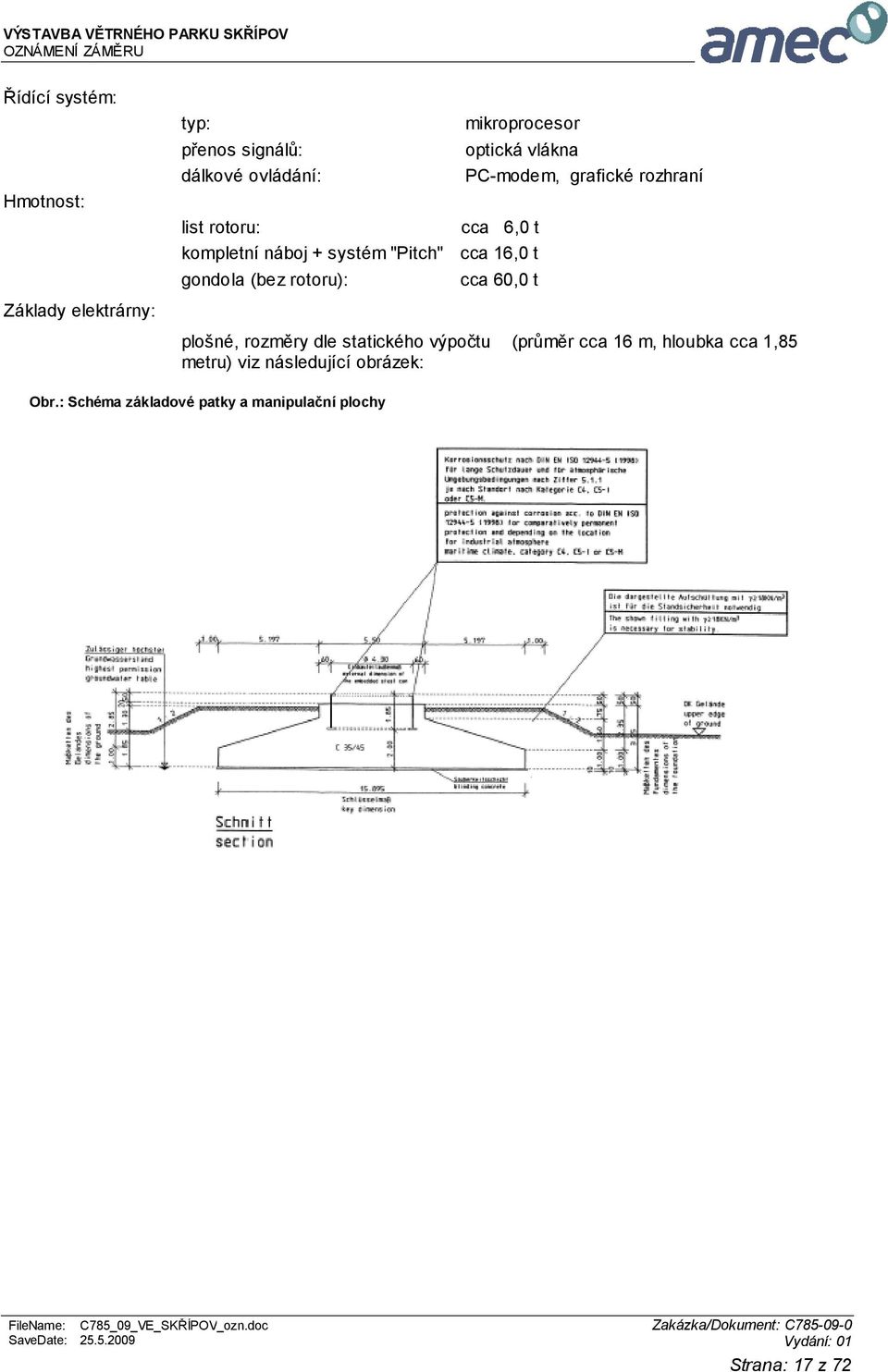

18 OZNÁMENÍ ZÁMĚRU Řídící systém: Hmotnost: Základy elektrárny: typ: přenos signálů: dálkové ovládání: mikroprocesor list rotoru: cca 6,0 t kompletní náboj + systém "Pitch" cca 16,0 t gondola (bez rotoru): optická vlákna PC-modem, grafické rozhraní cca 60,0 t plošné, rozměry dle statického výpočtu (průměr cca 16 m, hloubka cca 1,85 metru) viz následující obrázek: Obr.: Schéma základové patky a manipulační plochy FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 17 z 72

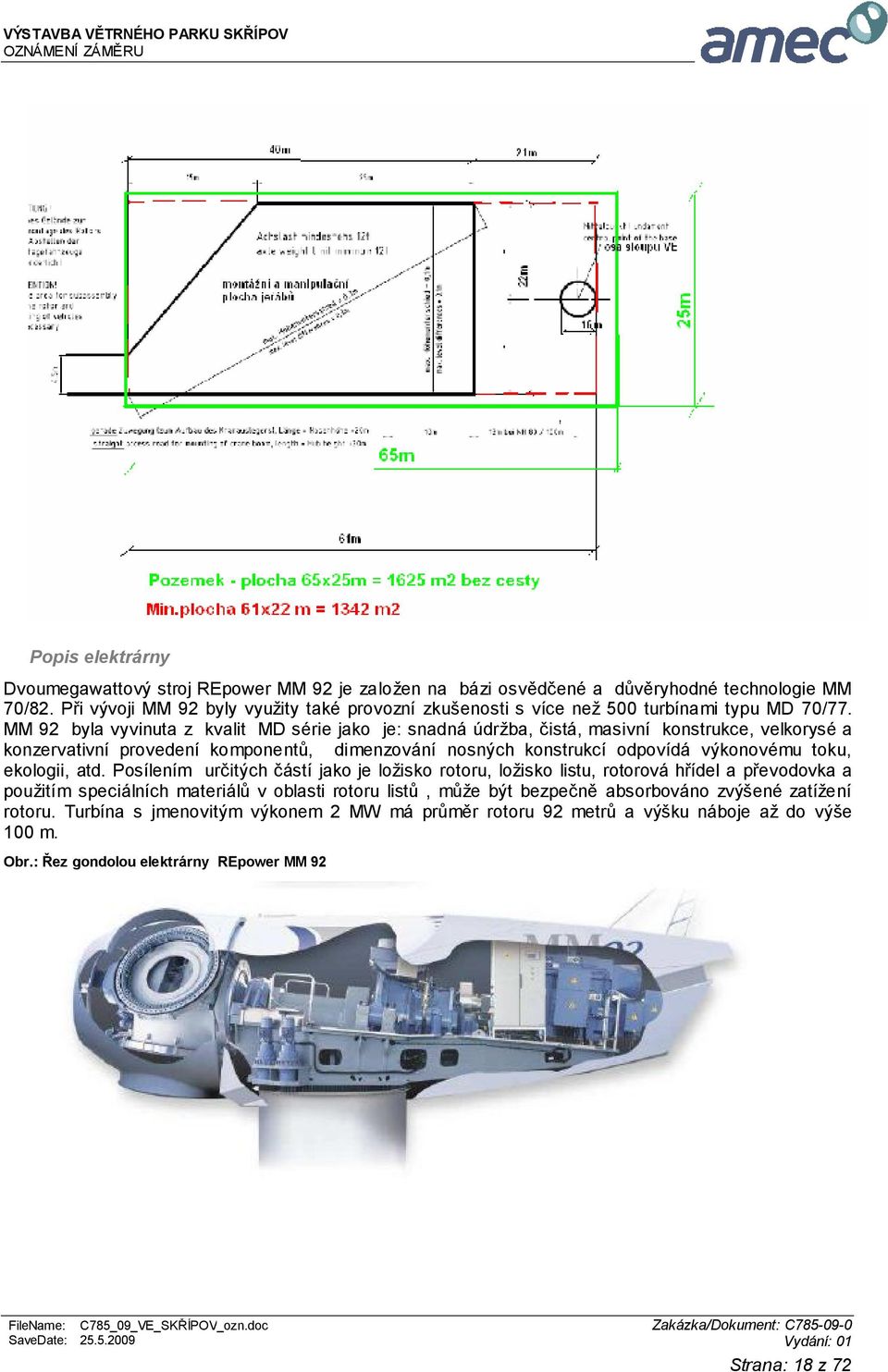

19 OZNÁMENÍ ZÁMĚRU Popis elektrárny Dvoumegawattový stroj REpower MM 92 je založen na bázi osvědčené a důvěryhodné technologie MM 70/82. Při vývoji MM 92 byly využity také provozní zkušenosti s více než 500 turbínami typu MD 70/77. MM 92 byla vyvinuta z kvalit MD série jako je: snadná údržba, čistá, masivní konstrukce, velkorysé a konzervativní provedení komponentů, dimenzování nosných konstrukcí odpovídá výkonovému toku, ekologii, atd. Posílením určitých částí jako je ložisko rotoru, ložisko listu, rotorová hřídel a převodovka a použitím speciálních materiálů v oblasti rotoru listů, může být bezpečně absorbováno zvýšené zatížení rotoru. Turbína s jmenovitým výkonem 2 MW má průměr rotoru 92 metrů a výšku náboje až do výše 100 m. Obr.: Řez gondolou elektrárny REpower MM 92 FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 18 z 72

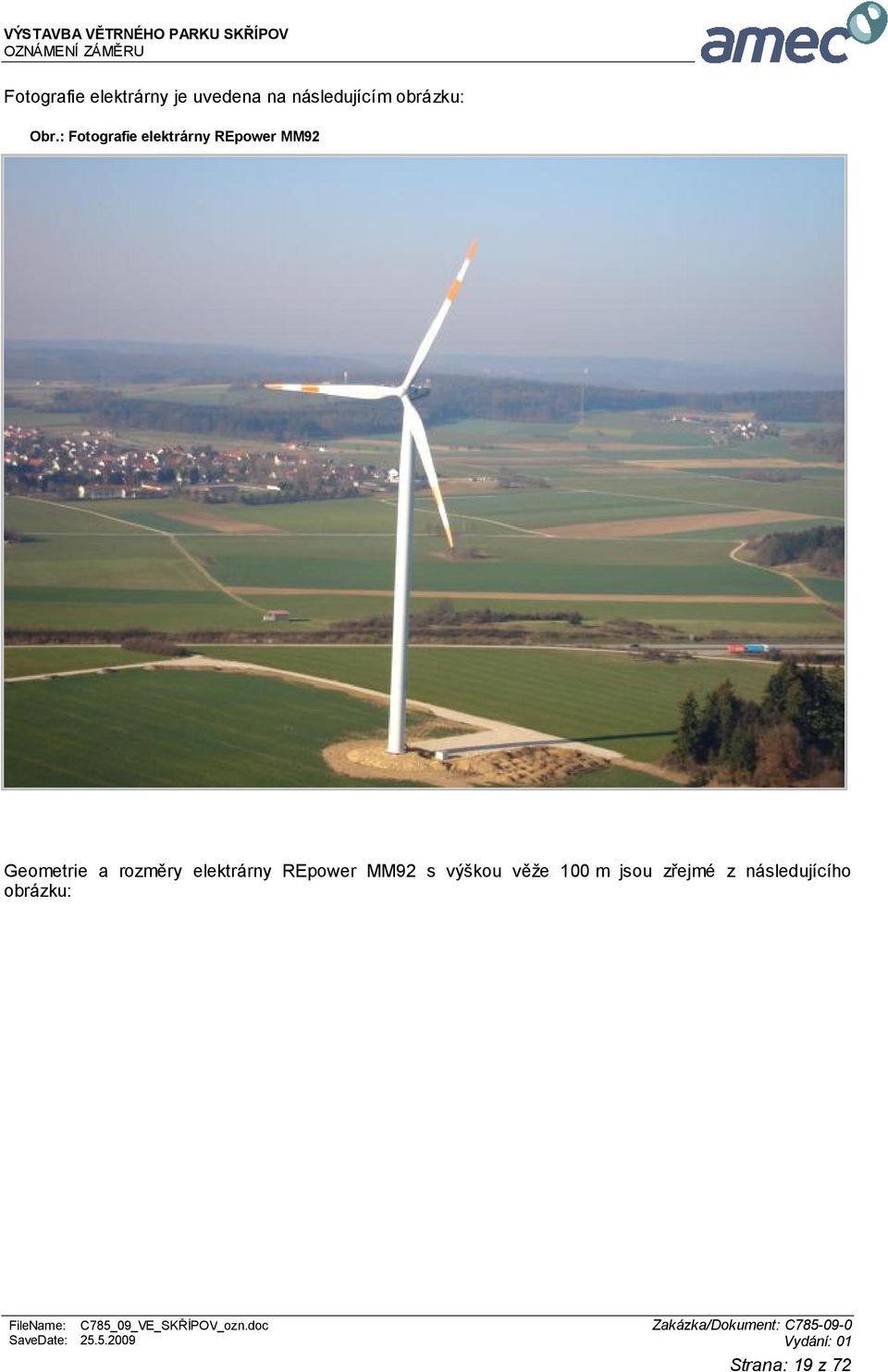

20 OZNÁMENÍ ZÁMĚRU Fotografie elektrárny je uvedena na následujícím obrázku: Obr.: Fotografie elektrárny REpower MM92 Geometrie a rozměry elektrárny REpower MM92 s výškou věže 100 m jsou zřejmé z následujícího obrázku: FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 19 z 72

21 OZNÁMENÍ ZÁMĚRU Obr.: Schématické zobrazení větrné elektrárny REpower MM92 FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 20 z 72

22 OZNÁMENÍ ZÁMĚRU Na dalším obrázku je znázorněn 3D model elektrárny: Obr.: 3D model větrné elektrárny REpower MM92 Nátěr elektrárny je matně šedý (odstín RAL 7035) a vyplývá z požadavků leteckých orgánů 1. 1 dle vyjádření Vojenské ubytovací a stavební správy pod č.j. 0032/ /UP FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 21 z 72

23 OZNÁMENÍ ZÁMĚRU Dvě různá červená značení (odstín RAL 3020 resp. RAL 2009) vyplývají z požadavků leteckých orgánů. Červené konce listů (dle civilního předpisu MD L-14 "Letiště" v délce 1/7 celkové délky listů) jsou požadovány pouze u elektráren VE 1, VE 3, VE 4, VE 5, VE6, VE9 a VE 10, u zbývajících elektráren VE 2, VE 7 a VE 8 nejsou požadovány. Dále budou stožáry elektráren VE 1, VE 3, VE 4, VE 5, VE6, VE9 a VE 10 opatřeny v nejvyšším bodě denním a nočním světelným leteckým překážkovým značením (dále jen SPLZ), tj zdvojeným duálním překážkovým značením střední svítivosti typu A (bílé) a B (červené). Zbývající stožáry budou opatřeny nočním SPLZ tj. zdvojeným světelným překážkovým značením nízké svítivosti typu B (červené), umístěným rovněž na nejvyšším bodě stožáru. Záblesk SPLZ bude synchronizován se zamezením překrývání s listy rotoru VE v provozním i stacionárním režimu. Noční SPLZ musí být v činnosti ještě 30 minut před západem a 30 minut po východu slunce pomocí soumrakového čidla s limitní hodnotou světelné citlivosti 50 Lux. Větrná elektrárna REpower MM92 je koncipována pro vnitrozemské oblasti se střední sílou větru. Má tyto charakteristické vlastnosti: Rotor Rotor je osazen třemi listy,, které jsou přírubami posazeny na náboj prostřednictvím otočného dvojitého řádkového čtyřbodového kontaktního ložiska. Listy rotoru tak mohou být nastaveny podél jejich podélné osy prostřednictvím pohonné jednotky "pitch", která rotuje s listy. Rotor je poháněn v rychlostním rozsahu od 8,5 to 17,1 + 12,5 % otáček/min. Za účelem bezpečnosti nepřetržitého chodu listu se vychýlí v případě výpadku sítě nebo selhání. Každý list má svou vlastní, nezávislou, záložní sadu baterií, která rotuje s listem. V rozsahu částečného zatížení, tzn. když je turbína poháněna pod jmenovitým výkonem, pracuje turbína v konstantním úhlu nastavení listu a při proměnlivé rychlosti, aby využila optimální aerodynamiku rotoru. Změny v rychlosti kvůli měnící se rychlosti větru jsou kompenzovány regulováním úhlu nastavení listu. Větrná energie ze silných nárazů větru je absorbována akcelerací rotoru a pak přeměněna na tlumenou elektrickou energii prostřednictvím systému pitch" listu a vyvedena do sítě. Hnací ústrojí Geometrické uspořádání přenosu zatížení řešené na principu naklonění-konus zaručuje optimální přenos zatížení rotoru do stožáru a dovoluje optimální rozložení komponentů pro přenos zatížení. Hnací ústrojí je podepřeno ve třech bodech bezprostředně nad hlavní přírubou stožáru, jehož kónické řešení poskytuje širokému základu možnost absorbovat zatížení. Sklon rotorového hřídele 5 ve spojení s 3,5 kónickým odkloněním listu na hlavě od roviny rotace dovoluje extrémně krátké vyložení mezi těžištěm rotoru a osou stožáru. Takto každé zkrácení hlavy redukuje podstatně významný objem materiálu pro turbínu Převodovka Převodovka je navržena jako planetární se spirálovým ozubením. Ozubení bylo přizpůsobeno s ohledem na výkon a emisi hluku. Elastická pouzdra jsou integrována ve vzpěře pro zachycení točivého momentu převodovky, takže spočívají na základním rámu prostřednictvím podpěrných dílů. Pružné uložení dovoluje efektivní oddělení vazby zvuku a vibrací od základního rámu. Elektrický systém Turbína je vybavena systémem generátor-měnič s proměnlivými otáčkami. Frekvenční střídač je spínán v obvodu rotoru, který vnucuje napětí s nastavitelnou frekvencí na rotoru. Toto umožňuje měnit otáčky v rozsahu +/-35% synchronních otáček. Ve spojení s elektrickým nastavením listu "pitch a proměnlivými otáčkami hnacího ústrojí, nabízí velmi dobré výsledky s ohledem na mechanické namáhání a kvalitu elektrické sítě. Turbína pracuje v následujícím pracovním rozmezí v závislosti na převládající rychlosti větru: - v subsynchronním rozsahu (rozsah částečného zatížení) stator generátoru poskytuje 100 % elektrické energie do sítě. Přenos energie je tak veden k rotoru generátoru z měniče přes sběrací kroužky generátoru. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 22 z 72

24 OZNÁMENÍ ZÁMĚRU - v nadsynchronním rozsahu (rozsah jmenovitého zatížení) stator generátoru poskytuje 80 % elektrické energie přímo do sítě bez průchodu měničem. Zbývajících 20 % je napojeno na síť z rotoru generátoru prostřednictvím měniče. Nedochází k žádné fyzické ztrátě a celková efektivita a technická dostupnost jsou mnohem lepší. Generátor Generátor je bezpečnostní třídy IP 54, je chlazen vzduchem prostřednictvím tepelného výměníku. Termočlánky jsou nainstalovány v ložiscích a cívkách a kontrolují teplotu stroje. Kryty zabezpečují, aby nedošlo k žádnému kontaktu s rotujícími částmi. Kryt generátoru je uzemněn pro kompenzaci potenciálu. Generátor je uložen přes zvuk a vibrace tlumící prvky na nosném rámu kvůli lepší akustické izolaci a odstranění vazby. Brzdová soustava Brzdění je uskutečněno nastavením listů rotoru do pozice listu 91. Každé ze tří stavítek na listu rotoru je úplně nezávislé. V případě poruchy sítě je pohonná jednotka napájena záložními bateriemi, které rotují s rotorem. Točivý pohyb jednoho listu je dostatečný k převedení turbíny do bezpečného rozsahu otáček. To vytváří trojitý redundantní bezpečnostní systém. Mechanická kotoučová brzda je také aktivována, pokud jeden z primárních bezpečnostních systémů selže a zastaví se. Brzdové systémy jsou navrženy pro funkci bezpečné při poruše. To znamená, že pokud jedna jediná komponenta v brzdové soustavě funguje nesprávně nebo selže, turbína se ihned přepne do bezpečného stavu. Navedení do směru větru Gondola je připevněna na stožár ložiskem se čtyřbodovým kontaktem. Natočení gondoly je dosaženo prostřednictvím čtyř převodovkových motorů. Deset hydraulických brzdících kaliperů drží gondolu ve směru větru. Brzdy jsou v běžném stavu aktivní. Elektronický senzor směru větru s odpovídajícím softwarem ovládá čas sepnutí a směr otáčení motorů. To také zabezpečuje automatické rozmotání kabelu, pokud gondola změní svou pozici několikrát v jednom směru při změně větrných podmínek. Gondola Kabina byla navržena renomovaným designerem, aby se vyhovělo dnešním požadavkům na inovovanou větrnou turbínu. Výsledkem je štíhlý, aerodynamický design. Materiálem pro kabinu je skelný laminát (GRP). Z vnitřní strany krytu je také protihluková izolační obšívka jako doplněk ke zvukové izolaci. Gondola je velkoryse rozměrná, aby se vytvořily optimální podmínky pro servis a údržbu. Údržbářské práce mohou být provedeny v uzavřené gondole. Přístup do gondoly je ze stožáru otvorem v základním rámu. Údržbářská plošina byla také konstruována tak, aby byl umožněn přístup ke komponentům pod základním rámem. Všechny komponenty, jako je navedení do směru větru nebo hydraulika, mohou být ovládány z řídícího systému v gondole. Kvůli bezpečnosti bylo instalováno tlačítko "Nouzové zastavení". Stožár Stožár je navržen kónický, trubkovitý, ocelový, skládající se ze tří až pěti segmentů v závislosti na výšce hlavy. V základu stožáru jsou dveře, které dovolují přístup ke gondole vnitřkem stožáru (takto je chráněnému proti nepřízni počasí) po žebříku s lezeckým bezpečnostním systémem. Každý segment stožáru je vybaven plošinami a nouzovým osvětlením. Spínací skříňky pro měniče jsou namontovány v základu stožáru na separátní plošině. Výkon generátoru je přenesen stíněnými sběrnicemi k základu stožáru. Všechny řídící signály jsou do provozního počítače přeneseny optickými kabely ze skelného vlákna a vyhovují všem dnešním požadavkům na elektromagnetickou kompatibilitu (EMC). Volitelně může být pro vyšší výšky hlav dodán výtah. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 23 z 72

25 OZNÁMENÍ ZÁMĚRU Ochrana proti korozi Všechny části turbíny jsou chráněny proti korozi a jiným povětrnostním vlivům speciálním vícevrstvým nátěrem. Nátěrový systém splňuje všechny požadavky DIN EN ISO Ochrana proti blesku Větrná turbína je vybavena ochranným systémem proti blesku a vyhovuje bezpečnostní třídě II, jak je požadováno mezinárodní normou IEC Výboj přechází z rotoru k věži sběracími kroužky a jiskřištěm. Proud blesku je takto vybíjen do země přes základ a uzemňovací elektrody. Řídící systém Všechny funkce větrné turbíny jsou monitorovány mikroprocesorem umístěným v řídícím systému. Použití optických vláken zaručuje maximálním rychlost přenosu dat a zároveň ochranu proti zbloudilému elektromagnetickému napětí. Kritické funkce mají redundantní řízení. Nouzové zastavení je spouštěno "pevně - zapojenou bezpečnostní pojistkou paralelně s provozním počítačem. Toto dovolí turbíně přivedení do bezpečného stavu i když počítač selže. Údaje o provozu Spuštění zařízení: Běžný provoz: Po spuštění (hlavním vypínačem) elektrárna zahájí automatický provoz. V případě, že v následujících třech minutách je střední rychlost větru věší než vyžadovaná startovací rychlost, elektrárna naběhne do běžného provozu. Za běžného provozu dodává elektrárna energii do sítě. Během tohoto provozu se stále zjišťují parametry větru, počet otáček rotoru a optimalizuje se řízení generátoru a jeho výkonu. Poloha gondoly, rotoru a lopatek se neustále přizpůsobuje směru a síle větru. Výkon odevzdávaný do sítě je stabilizován na jmenovité hodnotě. Pokles rychlosti větru pod připojovací rychlost: Zařízení je odpojeno (pokud nefouká dostatečně silný vítr nebo při poruše), poloha lopatek rotoru je v pozici vlajky. Zastavení zařízení: Nedostatek větru: Větrná elektrárna může být zastavena buď ručně (stlačením tlačítka) nebo automaticky (pokud nefouká dostatečně silný vítr nebo při poruše). Ruční zastavení: Elektrárna může být zastavena spínačem start-stop v řídicí skříni. Systém řízení provozu pak otočí lopatky rotoru z větru a zařízení doběhne do klidové polohy. Zádržná brzda je uvedena v činnost. Sledování větru zůstává funkční, takže se elektrárna dále nastavuje optimálně k větru. Ruční zastavení v nouzových situacích: V případě ohrožení je možné elektrárnu zastavit stisknutím tlačítka nouzového zastavení na řídicí skříni. Tlačítko spustí okamžité nouzové brzdění rotoru s rychlým přestavením listů z větru, zároveň je uvedena do chodu mechanická zádržná brzda. Automatické zastavení: Větrná elektrárna se automaticky zastavuje při nepříznivých větrných podmínkách nebo při poruše. V automatickém provozu je brzdění rotoru prováděno výhradně přestavováním lopatek rotoru. Zařízení pro přestavování lopatek je schopno lopatky rotoru vyklopit z větru nebo je dostat do polohy vlajky během několika sekund. Podle příčiny zastavení je možný automatický restart zařízení. V každém případě se při zastavení oddělí měniče galvanicky od sítě. Pokud je zařízení v provozu a otáčky rotoru poklesly z důvodu nedostatku větru příliš nízko, je zařízení odstaveno pomalým přestavením rotorových listů do režimu Stop. Po dosažení dostatečné startovací rychlosti větru elektrárna znovu automaticky naběhne do běžného provozu. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 24 z 72

26 OZNÁMENÍ ZÁMĚRU Příliš silný vítr: Jakmile rychlost větru v průběhu 3 minut překročí 25 m/s nebo maximální náraz větru překročí 30 m/s, je provoz odstaven. Listy rotoru jsou nastaveny do polohy vlajky. Elektrárna znovu nabíhá automaticky do běžného provozu, pokud klesne rychlost větru nepřetržitě po dobu 10 minut pod vypínací rychlost (25 m/s). Údaje o vyvedení výkonu Výkon větrného parku bude připojen do distribuční soustavy E.ON Distribuce, a.s., konkrétně do nově zřízené nadzemní linky 110 kv Velké Opatovice - Konice, vedené přes k.ú. Skřípov v ochranném pásmu stávajícího vedení 400 kv. Propojení mezi VE bude vedeno v prostoru větrného parku po obecních pozemcích podzemním kabelovým vedením 22 kv do společné rozvodny. Rozvodna s transformační stanicí 22/110 kv bude situovaná předběžně na parc.č Z linky 110 kv se provede odbočení na sloupu 192 a připojení rozvodny. Trasa kabelového vedení a situování rozvodny je v době zpracování tohoto oznámení stanovena pouze rámcově. Údaje o údržbě a revizích Provoz větrné elektrárny nevyžaduje trvalou přítomnost obsluhy. Provoz je plně automatický s nepřetržitým dálkovým monitoringem provozu a stavu (24 hodin denně, 365 dnů v roce). Řízení resp. dohled bude prováděn prostředky dálkové komunikace. Pro účely provádění údržby resp. pravidelných revizí je uvažováno s pravidelným příjezdem jednoho pracovníka 1x týdně. To znamená pohyb jednoho lehkého (osobního) automobilu týdně. Údaje o výstavbě Výstavba elektrárny trvá do cca 3 měsíců (zejména s ohledem na dobu nezbytného zrání betonu) a dělí se na stavební část a konstrukční část. Dále bude realizováno elektrické napojení elektráren na distribuční soustavu. Stavební část: Konstrukční část: Elektrické napojení: V rámci stavební části budou realizovány základy stožárů, zpevněné plochy a komunikace. Na staveništi budou provozovány mechanismy zajišťující sejmutí ornice a podorničí a bezprostředně navazující výkopové práce pro založení stožárů, odvoz výkopové zeminy, dovoz materiálu základů (beton, ocelová výztuž) a materiálu konstrukčních vrstev zpevněných ploch a přístupových cest. Použitá technika: rypadlo, nákladní a domíchávací automobily, ponorný vibrátor + dieselagregát, vibrační válec/pěch. V rámci konstrukční části budou realizovány vlastní konstrukce větrných elektráren. Elektrárny budou dopraveny od výrobce v rozloženém stavu a na místě budou za pomoci manipulační techniky smontovány. Doba montáže jedné elektrárny nepřekročí 1 týden. Použitá technika: nákladní automobily, jeřáb, elektrické utahováky + dieselagregát. Při výstavbě elektrického napojení bude vyhloubena rýha, do které bude uložen kabel a rýha bude opět zahrnuta. Použitá technika: nákladní automobily, rypadlo. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 25 z 72

27 OZNÁMENÍ ZÁMĚRU Údaje o demontáži Ve fázi demontáže elektrárny budou na staveništi provozovány mechanismy zajišťující demontáž a dále pak obdobné operace jako při stavbě a montáži. Elektrárny budou demontovány na části, ve kterých byly původně dopraveny od výrobce a budou odvezeny a vhodným způsobem likvidovány. Komunikace a zpevněné plochy budou rozebrány, odvezeny a vhodným způsobem likvidovány. Základy stožárů budou kompletně rozebrány, odvezeny a vhodným způsobem likvidovány. Plochy budou zavezeny zeminou a převrstveny ornicí do původního profilu. 7. Předpokládaný termín zahájení realizace záměru a jeho dokončení Předpokládaný termín zahájení výstavby: v průběhu roku 2010 Předpokládaný termín ukončení výstavby, uvedení do provozu: v průběhu roku Výčet dotčených územně samosprávných celků Kraje: Olomoucký kraj Olomoucký kraj Jeremenkova 40a Olomouc tel.: posta@kr-olomoucky.cz Obce: Obec Skřípov Obec Skřípov Skřípov Konice tel: skripov@volny.cz Město Konice Obec Šubířov Obec Brodek u Konice 1 Městský úřad Konice Masarykovo nám Konice tel.: město-konice@konice.cz OÚ Šubířov Šubířov Konice tel: Obec Brodek u Konice Brodek u Konice Brodek u Konice tel: ou.brodek@worldonline.cz 1 Do správního území obce Brodek u Konice patří i k.ú. Lhota u Konice FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 26 z 72

28 OZNÁMENÍ ZÁMĚRU 9. Výčet navazujících rozhodnutí Územní rozhodnutí, stavební povolení. Příslušným stavebním úřadem je Městský úřad Konice. Městský úřad Konice odbor výstavby Na Příhonech Konice tel.: fax: FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 27 z 72

29 OZNÁMENÍ ZÁMĚRU II. ÚDAJE O VSTUPECH 1. Půda ZPF: trvalé odnětí: není vyžadováno dočasné odnětí: cca m 2 Záměr je navržen jako stavba dočasná s dobou životnosti 20 až 25 let. Po této době bude dotčená plocha rekultivována podle schváleného plánu rekultivace tak, aby mohla být vrácena do zemědělského půdního fondu. Dočasné odnětí (na dobu 20 až 25 let) zahrnuje plochy pro základy elektráren (200 m 2 / VE), plochy pro jeřáb (která bude z technologických důvodů zachována po celou dobu životnosti elektrárny - cca 755 m 2 /VE) a příjezdové komunikace (cca 4,8 km vystavěno resp. upraveno na šíři 4,5 m, zahrnuje i stávající polní cesty). Přesné zábory nejsou dosud vyčísleny. Pro období provádění stavebních a konstrukčních prací není vyžadováno dočasné odnětí, veškeré práce budou omezeny na dobu kratší než jeden rok. Montážní plocha u každé jednotlivé elektrárny bude cca m 2 (tj. celkem cca m 2 ), tato plocha, s výjimkou plochy pro jeřáb a základu VE, bude bezprostředně po ukončení prací navrácena původnímu účelu. Stejně tak výkopové práce pro kabelové vedení budou ukončeny v době kratší než jeden rok, nevyžadují tedy dočasné odnětí. Středem řešeného území je v současnosti nezávisle na řešeném záměru budována zpevněná cesta mezi Brodkem u Konice a Skřípovem, jež bude v budoucnosti sloužit rovněž pro obsluhu většiny elektráren. Tab.: Dotčení parcel v katastrálním území Skřípov 1 Větrný park Skřípov Věž alternativa umístění Parcely BPEJ Druh pozemku VE ostatní plocha VE2 VE3 VE4 VE , orná půda alternativa nemá BPEJ ostatní plocha alternativa , TTP , orná půda alternativa 4348/ , orná půda , TTP alternativa , TTP alternativa , TTP orná půda alternativa 4511, orná půda VE nemá BPEJ ostatní plocha VE , orná půda VE8 VE9 VE , orná půda alternativa orná půda ,74811 orná půda alternativa orná půda orná půda alternativa 4291 nemá BPEJ ostatní plochy VE , orná půda 1 Alternativně je řešeno pouze umístění konkrétních věží na konkrétních pozemcích v rozmezí, které není pro hodnocení vlivů na životní prostředí rozhodující - věže jsou v jednotlivých alternativách umístěny v rozptylu metrů na pozemcích se stejnou kulturou i půdním pokryvem. Zábor půdy se v jednotlivých alternativách nijak nemění. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 28 z 72

30 OZNÁMENÍ ZÁMĚRU VE12 alternativa , TTP alternativa orná půda PUPFL: trvalé odnětí: není vyžadováno omezení: není vyžadováno Záměr se nedotýká pozemků určených k plnění funkcí lesa. Pozemky dotčené napojením na distribuční soustavu nejsou doposud určeny, ani v tomto případě však nebude vyžadováno trvalé ani dočasné odnětí. Přehled pozemků dotčených přímo umístěním elektráren je uveden ve výše uvedené tabulce. 2. Voda Pitná voda: Požární voda: Ostatní voda: bez nároků bez nároků bez nároků Provoz záměru je bezobslužný, bez nároků na zásobování pitnou nebo technologickou vodou. Nebude realizována vodovodní přípojka. Případná požární voda bude zajištěna mobilními prostředky hasičského záchranného sboru. Výstavba: spotřeba vody: spotřeba nespecifikována (běžná) zdroj (prostor výstavby): dovoz - cisterny, balená pitná voda zdroj (výrobna betonových směsí): vlastní zdroj Pitná voda bude spotřebovávána pro zabezpečování běžné denní osobní hygieny stavebního a montážního personálu. Půjde o relativně velmi malá množství, v řádu nejvýše jednotek m 3 denně, zásobování bude řešeno dovozem. Personál nebude ubytován na staveništi. Pro pitné účely se předpokládá dovoz balené vody. Voda pro stavební a montážní práce (zvlhčování, oplachy apod.) bude zajišťována dovozem, půjde o relativně malá množství, v řádu nejvýše jednotek m 3 denně. Výrobna betonových směsí (doposud neurčena) bude disponovat vlastním zdrojem. 3. Ostatní surovinové a energetické zdroje Elektrická energie: Zemní plyn: bez významných nároků Záměr nemá významné nároky na odběr elektrické energie. Vlastní spotřeba je zajištěna vlastní výrobou. Pouze v době odstávek bude spotřebovávána elektrická energie z distribuční sítě pro provoz systému řízení elektráren, jde o celkově nevýznamnou spotřebu. bez nároků Záměr nemá nároky na dodávku zemního plynu, přípojka nebude realizována. Výstavba: pohonné hmoty: nespecifikováno (běžná spotřeba) stavební materiál: nespecifikováno (běžná spotřeba) konstrukční materiál: nespecifikováno (běžná spotřeba) Jde o běžně dostupné stavební a konstrukční materiály, množství není významné. Spotřeba je jednorázová v průběhu výstavby, bez nároků na pravidelnou dodávku v době provozu. 4. Nároky na dopravní a jinou infrastrukturu Údržba, revize: intenzita dopravy: jednotky vozidel za týden druh vozidel: lehká (terénní) osobní, výjimečně těžká Provoz záměru je bezobslužný, nevyžaduje dopravu materiálu, výrobků, zaměstnanců ani jiných pravidelných náležitostí. Dopravní obsluha záměru spočívá pouze v pravidelných revizích zařízení, předpokládá se příjezd jednoho pracovníka nejvýše jednou týdně. Půjde o lehkou (osobní) dopravu. Pouze v případě servisního zásahu (např. výměny dílů) lze očekávat příjezd nákladního vozidla, tato situace však bude zcela výjimečná. FileName: C785_09_VE_SKŘÍPOV_ozn.doc SaveDate: Strana: 29 z 72
