Katalog příslušenství 2015 KATALOG PŘÍSLUŠENSTVÍ. Přehled příslušenství a dalších systémových komponentů pro instalaci otopných systémů

Transkript

1 Katalog příslušenství 2015 KATALOG PŘÍSLUŠENSTVÍ Přehled příslušenství a dalších systémových komponentů pro instalaci otopných systémů 1

2 Obsah Kapitola 1: Systémové příslušenství Kapitola 2: Armatury Kapitola 3: Čerpadla Kapitola 4: Podlahové vytápění, rozvody vody Kapitola 5: Termostaty Kapitola 6: Hydraulické systémy Kapitola 7: Spalinové systémy Kapitola 8: Úprava vody Kapitola 9: Příslušenství k tepelným čerpadlům Kapitola 10: Elektrokolte Expanzní nádoby Vodní filtry se zpětným proplachem Hydraulické vyrovnávače dynamických tlaků HVDT Olejové hospodářství Ohřívače vody Dražice Sortiment k dodání na poptávku Kulové kohouty Zpětné klapky a mosazné filtry Šroubení Kompenzátory Přírubové filtry Klapky uzavírací Zpětné a pojistné ventil Oběhová čerpadla Logafix Oběhová čerpadla Wilo Oběhová čerpadla Grundfos Systém tacker Příslušenství pro systémové izolační desky Systém s upínací lištou Otopné trubky pro podlahové topení Rozdělovače pro podlahové vytápění Příslušenství pro rozdělovače Regulační technika Přísady a příslušenství Nástroje, nářadí a pomocné montážní prostředky Termostaty Detektory Sortiment k dodání na poptávku Servopohony Směšovací ventily Třísložkový komín DWeco Třísložkový komín DWal Ochranné a čistící kapaliny pro topné systémy Zařízení na demineralizaci plnící a doplňovací vody Propojení pro kompaktní tepelná čerpadla Logatherm WPL Primární okruh pro tepelná čerpadla země-voda Logatherm WPS Elektrokotle Dakon

3 Kapitola 1 Systémové příslušenství Expanzní nádoby Vodní filtry se zpětným proplachem Hydraulické vyrovnávače dynamických tlaků HVDT Olejové hospodářství Ohřívače vody Dražice Sortiment k dodání na poptávku Katalog příslušenství 2015/

4 Expanzní nádoby Expanzní nádoby l pro uzavřené topné systémy a systémy s chladící vodou nevyměnitelná membrána maximální přípustná teplota 120 C, dovolená provozní teplota na membráně 70 C přednastavený tlak plynu 1,5 bar dovolený pracovní přetlak 6 bar pro litrů / 3 bary pro litrů Expanze 18 l, 3bar, 3/4" Expanze 25 l, 3bar, 3/4" Expanze 35 l, 3bar, 3/4" Expanze 50 l, 6bar, 3/4" Expanze 80 l, 6bar, 1" Držák RA 8-35litrů - pásek Ventil k expanzi OVE 3/4" Ventil k expanzi OVE 1" 420 Expanzní nádoby l Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanze Logafix Expanzní nádoby l pro solární systémy pro uzavřené solární systémy nevyměnitelná membrána maximální přípustná teplota 120 C, dovolená provozní teplota na membráně 100 C vhodné pro použití nemrznoucí směsi na bázi glykolu s koncentrací max. 50% přednastavený tlak plynu 1,5 bar dovolený pracovní přetlak 6 bar Expanze Buderus Solar 18, 6bar, 3/4" Expanze Buderus Solar 25, 6bar, 3/4" Expanze Buderus Solar 35, 6bar, 3/4" Katalog příslušenství 2015/1

5 Expanzní nádoby DD pro rozvody, čerpací stanice a ohřev pitné vody průtočné bílý nátěr Expanze Logafix DD 10/ 8, bílá, 3/4" Expanze Logafix DD 10/12, bílá, 3/4" Expanze Logafix DD 10/18, bílá, 3/4" Expanze Logafix DD 10/25, bílá, 3/4" Expanze Logafix DD 10/33, bílá, 3/4" Vodní filtry se zpětným proplachem rychlé a efektivní čištění filtru malým množstvím vody, během proplachu není přerušena dodávka filtrované vody "paměťový kroužek" s praktickým zobrazením měsíců jako pomůcka, kdy provést další manuální zpětný proplach umožňuje snadno kontrolovat znečištění filtru horizontální nebo vertikální instalace připojovacího kusu (potrubí) filtrační vložka kompletně vyměnitelná, standardizované připojení jemnost vložky filtru 100 μm Jemný vodní filtr jemný filtr se zpětným proplachem zajišťuje nepřetržitou dodávku filtrované vody zabraňuje vniknutí cizích částic do systému TUV - úlomky rzi, konopná vlákna, písek použití v systémech, které již mají redukční ventil nainstalován nebo tam, kde redukční ventil není potřeba vstupní tlak min. 1,5 bar, max. 16 bar provozní teplota 5-30 C instalační poloha: svislé nebo vodorovné potrubí, jímka filtru směřuje vždy dolů Filtr odkalovací F74CS34AAB 3/ Filtr odkalovací F74CS1AAB Filtr odkalovací F74CS114AAB 11/ Jemný vodní filtr s redukčním ventilem integrovaný redukční ventil red.ventil zabraňuje poškození způsobené vysokým tlakem vody snižuje spotřebu vody vstupní tlak max. 16 bar (až 12 bar dlouhodobě) výstupní tlak min. 1,5 bar, max. 16 bar provozní teplota 5-30 C instalační poloha: svislé nebo vodorovné potrubí, jímka filtru směřuje vždy dolů Filtr odkalovací FK74CS34AAB 3/ Filtr odkalovací FK74CS1AAB Filtr odkalovací FK74CS114AAB 11/ Změny vyhrazeny Katalog příslušenství 2015/

6 Hydraulické vyrovnávače dynamických tlaků HVDT Anuloid HVDT ETL, vel. 1, 4m3/hod, DN Anuloid HVDT ETL, vel. 2, 8m3/hod, DN Anuloid HVDT ETL, vel. 3, 12m3/hod, DN S Anuloid HVDT ETL, vel. 3S, 12m3/hod, DN Anuloid HVDT ETL, vel. 4, 20m3/hod, DN S Anuloid HVDT ETL, vel. 4S, 20m3/hod, DN Anuloid HVDT ETL, vel. 5, 30m3/hod, DN Anuloid HVDT ETL, vel. 6, 50m3/hod, DN Anuloid HVDT ETL, vel. 63B 2,5m3/hod A Anuloid HVDT ETL, vel. 6a, 80m3/hod,DN Anuloid HVDT ETL, vel. 7, 100m3/hod,DN Cena zahrnuje dodávku automatického odvzdušňovacího ventilu se zpětnou klapkou a vypouštěcího kulového uzávěru. Olejové hospodářství Dvouplášťové nádrže Nádrž v nádrži plast - STANDARD s integrovanou záchytnou jímkou, UV stabilizací, protiplachovou zábranou SMP záruka 15 let nádrže s dvojitou stěnou a vertikální výztuží pro instalaci bez záchytného prostoru a ochranného izol. nátěru pro sestavy do řady, bloku nebo do tvaru L známka kvality PROOFED BARRIER l (šířka 770 mm) STANDARD l (šířka 770 mm) STANDARD A-sada Export - jednocestný odběrový systém s plovoucím odběrem - NEW B-sada 1000 l /1500 l STANDARD (šířka 770 mm) CDL-sada 1000 l STANDARD (šířka 770 mm) Nádrž v nádrži plast - KOMPAKT určeno pro menší prostory a úzké průchody l (šířka 660 mm) KOMPAKT l (šířka 660 mm) KOMPAKT A-sada Export - jednocestný odběrový systém s plovoucím odběrem - NEW B-sada 750 l / 1000 l KOMPAKT (šířka 660 mm) CDL-sada 750 l KOMPAKT (šířka 660 mm) CDL-sada 1000 l KOMPAKT (šířka 660 mm) Katalog příslušenství 2015/1

7 Nádrž v nádrži plast - SPECIAL s malou základnou, ideální pro novostavby a modernizace UV stabilní, NIV-O-QUICK systém rychlé montáže nádrže s dvojitou stěnou a vertikální výztuží pro instalaci bez záchytného prostoru a ochranného izol. nátěru pro sestavy do řady, bloku nebo do tvaru L l SPECIAL l SPECIAL A-sada Export SPECIAL - jednocestný odběrový systém s plovoucím odběrem - NEW B-sada 750 l SPECIAL B-sada 1000 l SPECIAL CDL-sada 750 l SPECIAL CDL-sada 1000 l SPECIAL Nádrž v nádrži plast a pozink NIV-O-QUICK M systém rychlé montáže nádrže s dvojitou stěnou a vertikální výztuží pro instalaci bez záchytného prostoru a ochranného izol. nátěru pro sestavy do řady, bloku nebo do tvaru L l l A-sada Export - jednocestný odběrový systém s plovoucím odběrem - NEW B-sada CDL-sada A-sada Bio - pro 100% biogenní paliva (pro první nádrž) B-sada Bio - pro 100% biogenní paliva (pro každou další nádrž v řadě do 5 nádrží) CDL-sada Bio - pro 100% biogenní paliva (pro sestavy do bloku nebo do tvaru "L") - NEW Změny vyhrazeny Katalog příslušenství 2015/

8 Příslušenství - olejové topení Doporučené příslušenství H 2"x 2"1/2 - plnící hrdlo uzamykatelné (20245) V 1"1/2 - odvzdušňovací víčko (20455) Skříň plnění - vč. úkapové misky (šxvxh - 380x380x220mm) INOFLEX 2", 250mm - flexibilní trubka (eliminace pnutí) TOC-DUO - kombinace filtr / odvzdušňovač 3/8" ( ) SIKU - vložka filtru 50-75μm ( ) (20039) Těsnění filtru - O-kroužek nádobka/těleso ( ) F 10mm - svěrné šroubení k filtru - sada 2 ks ( ) MAV UNI - membr. bezp. ventil, rozsah 1-4m ( ) N 10mm - šroubení 3/8" x 10mm ( ) MS 10mm - mosazná výztuha trubky CU10x1mm ( ) PJ 10mm - příchytka jednoduchá CU 10mm na zeď CU 10x1mm - trubka měděná (svitek)!! Cena orientační, řídí se kurzem!! RN-komplet - rychlouzávěr nádrží (20475) Fermitol 250g - závitový tmel spec. ( ) 520 Ostatní přislušenství V 1"1/4 - odvzdušňovací víčko (20454) V 1" - odvzdušňovací víčko (20453) FO 1 SIKU - filtr 3/8" se zpětným přívodem ( ) FO 2 SIKU - filtr 3/8", dvouokruhový systém ( ) FO 2 NIKL - filtr 3/8", dvouokruhový systém ( ) TOC-UNO - odvzdušňovač 3/8" ( ) FO 1 NIKL (UNO) - filtr 3/8", jednookr. systém ( ) NIKL - vložka filtru μm ( ) (20023) Nádobka filtru - náhradní, průhledná, sací provoz ( ) F 8,10,12mm - svěrné šroubení k filtru - sada 2 ks (20406) MAV 3 - membr. bezp. ventil, pojistná výška 3m ( ) N 12mm - šroubení 3/8" x 12mm ( ) SP 2x10mm - šroubení přímé vč. adaptérů ( ) SR 2x10mm - šroubení rohové vč. adaptérů ( ) T 3x10mm - T-šroubení vč. adaptérů ( ) PD 10mm - příchytka dvojitá CU 10mm na zeď Pumptest 2-M - servisní sada nerez, olejové hořáky (914) Pumptest 2 - servisní sada, olejové hořáky ( ) Werco pumpa - odvzdušnění sacího potrubí ( ) Werco hadice pumpy - přísl. Werco pumpy ( ) Oilstop 10l - izolační nátěr havarijní jímky (RAL7001) Katalog příslušenství 2015/1

9 Ohřívače vody Dražice Kombinované ohřívače kombinované ohřívače vody, smaltové, určené pro zavěšení na zeď vodorovná rozteč kotevních šroubů 450 mm elektrický ohřev je zajištěn přes keramické topné těleso ovládané provozním termostatem teplotní rozsah 5-74 C ohřev přes výměník je zajištěn napojením na externí teplovodní zdroj s max. teplotou 100 C, tlak 1 Mpa hlavní využití pro přípravu TUV v objektech s ústředním vytápěním na plyn, tuhá paliva v zimním období ohřev elektrickou energií mimo topnou sezonu součástí dodávky je pojistný ventil OKC80 Ohřívač vody kombinovaný, závěsný, svislý OKC OKC100 Ohřívač vody kombinovaný, závěsný, svislý OKC OKC125 Ohřívač vody kombinovaný, závěsný, svislý OKC OKC160 Ohřívač vody kombinovaný, závěsný, svislý OKC OKC180 Ohřívač vody kombinovaný, závěsný, svislý OKC OKC200 Ohřívač vody kombinovaný, závěsný, svislý OKC Ohřívač vody kombinovaný, závěsný, ležatý OKCV OKCV160 Ohřívač vody kombinovaný, závěsný, ležatý OKCV Ohřívač vody kombinovaný, závěsný, ležatý OKCV OKCV200 Ohřívač vody kombinovaný, závěsný, ležatý OKCV Elektrické ohřívače elektrické ohřívače vody, smaltové, určené pro zavěšení na zeď vodorovná rozteč kotevních šroubů 450 mm elektrický ohřev je zajištěn přes keramické topné těleso ovládané provozním termostatem teplotní rozsah 5-74 C součástí dodávky je pojistný ventil Ohřívač vody elektrický, závěsný, svislý OKCE OKCE080 Ohřívač vody elektrický, závěsný, svislý OKCE Ohřívač vody elektrický, závěsný, svislý OKCE OKCE125 Ohřívač vody elektrický, závěsný, svislý OKCE OKCE160 Ohřívač vody elektrický, závěsný, svislý OKCE Ohřívač vody elektrický, závěsný, svislý OKCE OKCE200 Ohřívač vody elektrický, závěsný, svislý OKCE Ohřívač vody elektrický, závěsný, ležatý OKCEV OKCEV125 Ohřívač vody elektrický, závěsný, ležatý OKCEV Ohřívač vody elektrický, závěsný, ležatý OKCEV Ohřívač vody elektrický, závěsný, ležatý OKCEV OKCEV200 Ohřívač vody elektrický, závěsný, ležatý OKCEV Změny vyhrazeny Katalog příslušenství 2015/

10 Sortiment k dodání na poptávku Nerezové zásobníky kompaktní zásobníky teplé vody z nerezové oceli s integrovaným výměníkem rychlý ohřev je zajištěn díky systému Tak-In-Tank - akumulátor teplé vody je zcela ponořený do vnějšího zásobníku s topnou vodou při specifikaci poptávky je nutné uvést: požadovaný objem zásobníku, provozní tlak, výkonové číslo Nerezové výměníky výměníky tepla vhodné pro jednoduché nízkotlaké a nízkoteplotní aplikace a aplikace využívající agresivní média, proměnlivé teploty a tlaky při specifikaci poptávky je nutné uvést: typ média, teplotní spád na sekundáru a primáru, požadovaný výkon a provozní tlak Horkovzdušné jednotky vytápěcí jednotky Sahara zařízení pro ohřev, chlazení, zvlhčování, odvlhčování a filtraci atmosférického vzduchu při specifikaci poptávky je nutné uvést: požadovaný výkon, způsob odkouření Trubkové a deskové výměníky výměníky tepla trubkové a deskové při specifikaci poptávky je nutné uvést: typ média, teplotní spád na sekundáru a primáru, požadovaný výkon, provozní tlak Plynové a olejové hořáky olejové a plynové hořáky ke stacionárním kotlům Buderus při specifikaci poptávky je nutné uvést: typ kotle a jeho výkon, vstupní tlak plynu, druh paliva, požadované emise škodlivin Elektrické servopohony, klapky klapkové pohony a pohony s havarijní funkcí regulační, uzavírací a přepínací ventily při specifikaci poptávky je nutné uvést: druh napájení, dimenze, stupeň ovládání Katalog příslušenství 2015/1

11 Kapitola 2 Armatury Kulové kohouty Zpětné klapky a mosazné filtry Šroubení Kompenzátory Přírubové filtry Klapky uzavírací Zpětné a pojistné ventil Katalog příslušenství 2015/

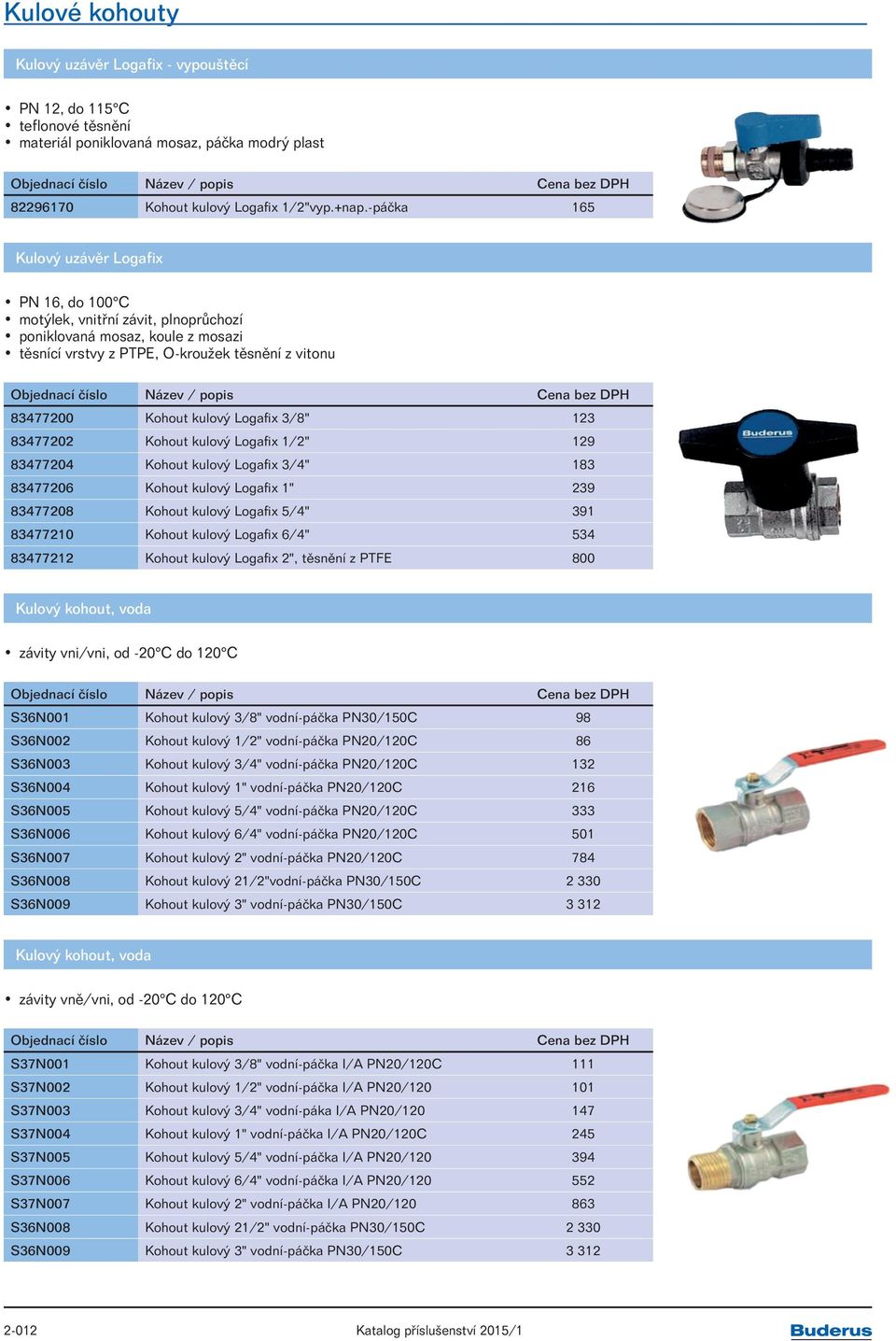

12 Kulové kohouty Kulový uzávěr Logafix - vypouštěcí PN 12, do 115 C teflonové těsnění materiál poniklovaná mosaz, páčka modrý plast Kohout kulový Logafix 1/2"vyp.+nap.-páčka 165 Kulový uzávěr Logafix PN 16, do 100 C motýlek, vnitřní závit, plnoprůchozí poniklovaná mosaz, koule z mosazi těsnící vrstvy z PTPE, O-kroužek těsnění z vitonu Kohout kulový Logafix 3/8" Kohout kulový Logafix 1/2" Kohout kulový Logafix 3/4" Kohout kulový Logafix 1" Kohout kulový Logafix 5/4" Kohout kulový Logafix 6/4" Kohout kulový Logafix 2", těsnění z PTFE 800 Kulový kohout, voda závity vni/vni, od -20 C do 120 C S36N001 Kohout kulový 3/8" vodní-páčka PN30/150C 98 S36N002 Kohout kulový 1/2" vodní-páčka PN20/120C 86 S36N003 Kohout kulový 3/4" vodní-páčka PN20/120C 132 S36N004 Kohout kulový 1" vodní-páčka PN20/120C 216 S36N005 Kohout kulový 5/4" vodní-páčka PN20/120C 333 S36N006 Kohout kulový 6/4" vodní-páčka PN20/120C 501 S36N007 Kohout kulový 2" vodní-páčka PN20/120C 784 S36N008 Kohout kulový 21/2"vodní-páčka PN30/150C S36N009 Kohout kulový 3" vodní-páčka PN30/150C Kulový kohout, voda závity vně/vni, od -20 C do 120 C S37N001 Kohout kulový 3/8" vodní-páčka I/A PN20/120C 111 S37N002 Kohout kulový 1/2" vodní-páčka I/A PN20/ S37N003 Kohout kulový 3/4" vodní-páka I/A PN20/ S37N004 Kohout kulový 1" vodní-páčka I/A PN20/120C 245 S37N005 Kohout kulový 5/4" vodní-páčka I/A PN20/ S37N006 Kohout kulový 6/4" vodní-páčka I/A PN20/ S37N007 Kohout kulový 2" vodní-páčka I/A PN20/ S36N008 Kohout kulový 21/2" vodní-páčka PN30/150C S36N009 Kohout kulový 3" vodní-páčka PN30/150C Katalog příslušenství 2015/1

13 Kulový kohout, voda závity vni/vni, od -20 C do 120 C S38N001 Kohout kulový 3/8"vodní-motýl I/I 97 S38N002 Kohout kulový 1/2"vodní-motýl PN20/120C 85 S38N003 Kohout kulový 3/4" vodní-motýl PN20/120C 127 S38N004 Kohout kulový 1"vodní-motýl PN20/120C 211 Kulový kohout, voda závity vně/vni, od -20 C do 120 C S39N002 Kohout kulový 1/2"vodní-motýl I/A PN20/120C 100 S39N003 Kohout kulový 3/4"vodní-motýl I/A PN20/120C 143 S39N004 Kohout kulový 1"vodní-motýl I/A PN20/120C 240 Kulový kohout pájecí, voda koncovky na měkké pájení, od -20 C do 120 C S46015 Kohout kulový Cu 15 vod.-páj.páka 120C 93 S46018 Kohout kulový Cu 18mm vodní-páčka 120C pá 179 S46022 Kohout kulový Cu 22mm vodní-páčka 120C pá 209 S46028 Kohout kulový Cu 28mm vodní-páčka 120C pá 276 S46035 Kohout kulový Cu 35mm vodní-páčka 120C pá 495 Kulový kohout vypouštěcí do max 110 C S810M001 Kohout kulový 3/8" vyp.+nap.-páčka 73 S810M002 Kohout kulový 1/2" vyp.+nap.-páčka 80 S810M003 Kohout kulový 3/4" vyp.+nap.-páčka 123 Kulový kohout s odvodněním závity vni/vni, plnoprůtokový, od -20 C do 120 C S95N101 Kohout kulový 1/2" s vyp.-páčka PN30/ S95N102 Kohout kulový 3/4" s vyp.-páčka PN30/ S95N103 Kohout kulový 1" s vyp.-páčka PN30/ S95N104 Kohout kulový 5/4" s vyp.-páčka PN30/ Změny vyhrazeny Katalog příslušenství 2015/

14 Kohout kulový, plyn závity vni, vni, plnoprůtokový, ISO 7 S220GN200 Kohout kulový 3/8" plyn-páčka 127 S220GN201 Kohout kulový 1/2" plyn-páčka 140 S220GN202 Kohout kulový 3/4" plyn-páčka 189 S220GN203 Kohout kulový 1" plyn-páčka 288 S220GN204 Kohout kulový 5/4" plyn-páčka 499 S220GN205 Kohout kulový 6/4" plyn-páčka 734 S220GN206 Kohout kulový 2" plyn-páčka S220GN207 Kohout kulový 21/2" plyn-páčka Kohout kulový, plyn závity vně, vni, plnoprůtokový, ISO 7 S221GN201 Kohout kulový 1/2" plyn-páčka I/A 144 S221GN202 Kohout kulový 3/4" plyn-páčka I/A 195 S221GN203 Kohout kulový 1" plyn-páčka I/A 295 Zpětné klapky a mosazné filtry Klapka zpětná od -20 do 110 C S13M302 Klapka zpětná 1/2" univerzální PN12/120C 61 S13M303 Klapka zpětná 3/4" univerzální PN12/120C 102 S13M304 Klapka zpětná 1" univerzální PN12/120C 139 S13M305 Klapka zpětná 5/4" univerzální PN12/120C 207 S13M306 Klapka zpětná 6/4" univerzální PN12/120C 272 S13M307 Klapka zpětná 2" univerzální PN12/120C 401 S13M308 Klapka zpětná 21/2"univerzální PN12/120C S13M309 Klapka zpětná 3" univerzální PN12/120C Filtr mosazný použití pro pitnou vodu, od -20 C do 100 C, sítko mikronů S15M401 Filtr mosazný 1/2" 67 S15M402 Filtr mosazný 3/4" 111 S15M403 Filtr mosazný 1" 143 S15M404 Filtr mosazný 5/4" 285 S15M405 Filtr mosazný 6/4" 412 S15M406 Filtr mosazný 2" 635 S15M407 Filtr mosazný 21/2" S15M408 Filtr mosazný 3" Katalog příslušenství 2015/1

15 Šroubení Šroubení radiátorové, mosazné těsnící na plocho SR50M001 Šroubení radiátorové 3/8" rohové 60 SR50M002 Šroubení radiátorové 1/2" rohové 78 SR50M003 Šroubení radiátorové 3/4" rohové 129 SR50M004 Šroubení radiátorové 1" rohové 222 SR50M005 Šroubení radiátorové 5/4" rohové 325 SR51M006 Šroubení radiátorové 3/8" přímé 46 SR51M007 Šroubení radiátorové 1/2" přímé 64 SR51M008 Šroubení radiátorové 3/4" přímé 98 SR51M009 Šroubení radiátorové 1" přímé 171 SR51M010 Šroubení radiátorové 5/4" přímé 240 SR51M011 Šroubení radiátorové 6/4" přímé 310 SR51M012 Šroubení radiátorové 2" přímé 420 Kompenzátory Gumové kompenzátory gumový přírubový kompenzátor s nylovým kordem od -10 C do 105 C, PN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN Kompenzátor F8.500, DN gumový závitový kompenzátor s nylovým kordem do 90 C, PN Kompenzátor T8.500, 3/4" Kompenzátor T8.500, 1" Kompenzátor T8.500, 5/4" Kompenzátor T8.500, 6/4" Kompenzátor T8.500, 2" Kompenzátor T8.500, 21/2" Kompenzátor T8.500, 3" Změny vyhrazeny Katalog příslušenství 2015/

16 Přírubové filtry Filtr přírubový PN 6, těleso šedá litina GG25, standardní nerez sítko Filtr BOA-S DN15/ Filtr BOA-S DN20/ Filtr BOA-S DN25/ Filtr BOA-S DN32/ Filtr BOA-S DN40/ Filtr BOA-S DN50/ Filtr BOA-S DN 65/ Filtr BOA-S DN 80/ Filtr BOA-S DN100/ Filtr BOA-S DN125/ Filtr BOA-S DN150/ Filtr BOA-S DN200/ PN 16, těleso šedá litina GG25, standardní nerez sítko Filtr BOA-S DN15/ Filtr BOA-S DN20/ Filtr BOA-S DN25/ Filtr BOA-S DN32/ Filtr BOA-S DN40/ Filtr BOA-S DN50/ Filtr BOA-S DN65/ Filtr BOA-S DN80/ Filtr BOA-S DN100/ Filtr BOA-S DN125/ Filtr BOA-S DN150/ Filtr BOA-S DN200/ Filtr BOA-S DN250/ Filtr BOA-S DN300/ Klapky uzavírací Klapka uzavírací ABO, serie 600, voda mezipřírubové, PN 6/10/16, s pákou od -10 C až +130 C EPDM Klapka uzavírací ABO DN32/ Klapka uzavírací ABO DN Klapka uzavírací ABO DN Klapka uzavírací ABO DN Klapka uzavírací ABO DN Klapka uzavírací ABO DN Klapka uzavírací ABO DN Klapka uzavírací ABO DN Klapka uzavírací ABO DN 250, max PN Klapka uzavírací ABO DN 300, max PN Katalog příslušenství 2015/1

17 Zpětné a pojistné ventily Ventily zpětné KSB, typ BOA-RVK mezipřírubové PN 6/10/ Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Ventil zpětný KSB BOA-RVK DN Pojistné ventily mosaz, do 120 C Pojistný ventil 1/2" 1,5 bar Pojistný ventil 1/2" 1,8 bar Pojistný ventil 1/2" 2,0 bar Pojistný ventil 1/2" 2,5 bar Pojistný ventil 1/2" 3,0 bar Pojistný ventil 1/2" 3,5 bar Pojistný ventil 1/2" 4,0 bar Pojistný ventil 1/2" 5,0 bar Pojistný ventil 1/2" 6,0 bar Pojistný ventil 1/2" 8,0 bar Pojistný ventil 1/2" 10,0 bar Pojistný ventil 3/4" 1,5 bar Pojistný ventil 3/4" 1,8 bar Pojistný ventil 3/4" 2,0 bar Pojistný ventil 3/4" 2,5 bar Pojistný ventil 3/4" 3,0 bar Pojistný ventil 3/4" 3,5 bar Pojistný ventil 3/4" 4,0 bar Pojistný ventil 3/4" 5,0 bar Pojistný ventil 3/4" 6,0 bar Pojistný ventil 3/4" 8,0 bar Pojistný ventil 3/4" 10 bar 172 Změny vyhrazeny Katalog příslušenství 2015/

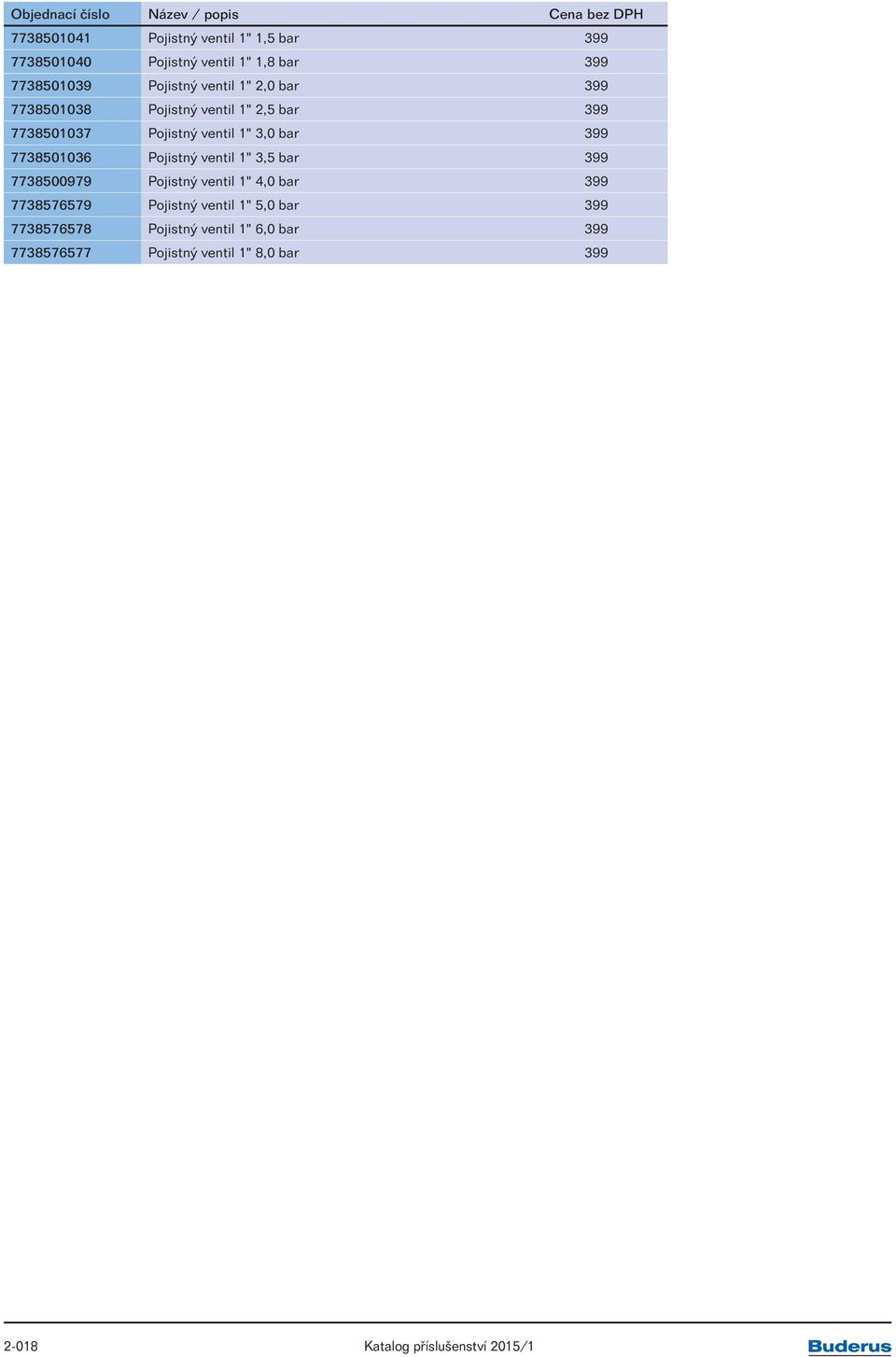

18 Pojistný ventil 1" 1,5 bar Pojistný ventil 1" 1,8 bar Pojistný ventil 1" 2,0 bar Pojistný ventil 1" 2,5 bar Pojistný ventil 1" 3,0 bar Pojistný ventil 1" 3,5 bar Pojistný ventil 1" 4,0 bar Pojistný ventil 1" 5,0 bar Pojistný ventil 1" 6,0 bar Pojistný ventil 1" 8,0 bar Katalog příslušenství 2015/1

19 Kapitola 3 Čerpadla Oběhová čerpadla Logafix Oběhová čerpadla Wilo Oběhová čerpadla Grundfos Katalog příslušenství 2015/

20 Oběhová čerpadla Logafix Čerpadlo Logafix BUEPlus kompaktní čerpadlo s axiálním elektornickým motorem ECM elektronicky komutovaný motor s EEI < 0,23 displet zobrazující skutečnou spotřebu. Tlačítko pro nastavení výtlačné výšky stavební délka 180 mm krytí IPx2 D, napětí 1~230 V 5060 Hz tlak 6 bar záruka 5 let Čerpadlo Buderus BUE Plus 25/1-4, 230V Čerpadlo Buderus BUE Plus 25/1-6, 230V Čerpadlo Buderus BUE Plus 30/1-4, 230V Čerpadlo Buderus BUE Plus 30/1-6, 230V Čerpadlo Logafix BUZ vysoce účinné čerpadlo s menší spotřebou energie ECM elektronicky komutovaný motor těleso čerpadla z mosazi spotřeba energie 25 W krytí IPx2 D, napětí 1~230 V 50Hz stupěň tvrdosti vody max 20 dh záruka 5 let Čerpadlo Buderus BUZ Plus 15, 230V základní varianta Čerpadlo Buderus BUZ Plus 15 A, 230V s kulovým uzávěrem a zpětnou klapkou Čerpadlo kondenzátu CP1 k odvodu kondenzátu z plynových a olejových kondenzačních kotlů napětí V, 50 Hz, max výkon 60 W krytí IP20 max. teplota 80 C rozměry 283 x 160 x 127 mm přívodní kabel 2 m, odtoková hadice 6 m možnost montáže na zeď kabel indikace poruch 2m hmotnost netto 2000 g Čerpadlo kondenzátu CP Katalog příslušenství 2015/1

21 Oběhová čerpadla Wilo Úsporná oběhová čerpadla Wilo Stratos PICO mokroběžné oběhové čerpadlo se závitovým připojením synchronní elektronicky komutovaný motor (ECM) odolný proti zablokování s integrovanou plynulou regulací otáček v závislosti na diferenčním tlaku s nejvyšší účinností, včetně deblokační funkce při rozběhu povolená teplota media +2 C až +110 C napájení 1~230 V, 50 Hz závitové připojení Rp ½, Rp 1 a Rp 1¼ max. provozní tlak 10 bar Stratos PICO 15/ Stratos PICO 15/ Stratos PICO 25/ Stratos PICO 25/ Stratos PICO 25/1-6 RG Stratos PICO 30/ Stratos PICO 30/ Stratos PICO 25/ Stratos PICO 25/ Yonos PICO mokroběžné oběhové čerpadlo se závitovým připojením synchronní elektronicky komutovaný motor (ECM) odolný proti zablokování s integrovanou plynulou regulací otáček v závislosti na diferenčním tlaku s nejvyšší účinností povolená teplota media -10 C až +110 C napájení 1~230 V, 50 Hz závitové připojení Rp ½, Rp 1 a Rp 1¼ max. provozní tlak 6 bar Yonos PICO 15/ Yonos PICO 15/ Yonos PICO 25/ Yonos PICO 25/ Yonos PICO 25/ Yonos PICO 25/ Yonos PICO 25/ Yonos PICO 30/ Yonos PICO 30/ Yonos PICO 30/ Změny vyhrazeny Katalog příslušenství 2015/

22 Stratos mokroběžné oběhové čerpadlo se závitovým připojením nebo s přírubami, elektonicky komutovaným motorem (ECM) s integrovanou plynulou regulací otáček v závislosti na diferenčním tlaku povolená teplota media -10 C až +110 C napájení 1~230 V, 50/60 Hz závitové nebo přírubové připojení Rp 1 až DN100 max. provozní tlak 6,10 bar, některá provedení PN Stratos 25/1-4 PN Stratos 25/1-4 PN Stratos 25/1-6 PN Stratos 25/1-6 PN Stratos 25/1-8 PN Stratos 25/1-8 PN Stratos 25/1-10 PN Stratos 25/1-10 PN Stratos 30/1-4 PN Stratos 30/1-6 PN Stratos 30/1-6 PN Stratos 30/1-8 PN Stratos 30/1-8 PN Stratos 30/1-10 PN Stratos 30/1-12 PN Stratos 30/1-12 PN Stratos 32/1-10 PN6/ Stratos 32/1-12 PN6/ Stratos 32/1-12 PN Stratos 40/1-4 PN6/ Stratos 40/1-4 PN Stratos 40/1-8 PN6/ Stratos 40/1-8 PN Stratos 40/1-10 PN6/ Stratos 40/1-12 PN6/ Stratos 40/1-12 PN Stratos 50/1-8 PN6/ Stratos 50/1-8 PN Stratos 50/1-9 PN6/ Stratos 50/1-9 PN Stratos 50/1-10 PN6/ Stratos 50/1-12 PN6/ Stratos 50/1-12 PN Stratos 65/1-9 PN6/ Stratos 65/1-9 PN Stratos 65/1-12 PN6/ Stratos 65/1-12 PN Stratos 80/1-12 PN Stratos 80/1-12 PN Stratos 80/1-12 PN Stratos 100/1-12 PN Stratos 100/1-12 PN Stratos 100/1-12 PN Katalog příslušenství 2015/1

23 Oběhová čerpadla Grundfos Čerpadla Grundfos elektronicky regulované oběhové čerpadlo, jednofázové funkce AUTOADAPT prodloužená záruka 5 let ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA A 180 1x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA A 180 1x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA x230V 50Hz 6H ALPHA N 150 1x230V 50Hz, tř.a, AUTOADAPT ALPHA N 150 1x230V 50Hz, tř.a, AUTOADAPT ALPHA N 130 1x230V 50Hz 6H ALPHA N 180 1x230V 50Hz 6H ALPHA N 130 1x230V 50Hz 6H ALPHA N 180 1x230V 50Hz 6H ALPHA N 130 1x230V 50Hz 6H ALPHA N 180 1x230V 50Hz 6H ALPHA N 180 1x230V 50Hz 6H ALPHA N 180 1x230V 50Hz 6H ALPHA N 180 1x230V 50Hz 6H R252Y001 Šroubení s kulovým uzávěrem pro 1"čerpadla - sada 2 ks 528 R252Y002 Šroubení s kulovým uzávěrem pro 1"cerpadla - sada 2 ks 882 Změny vyhrazeny Katalog příslušenství 2015/

24 3-024 Katalog příslušenství 2015/1

25 Kapitola 4 Podlahové vytápění, rozvody vody Systém tacker Příslušenství pro systémové izolační desky Systém s upínací lištou Otopné trubky pro podlahové topení Rozdělovače pro podlahové vytápění Příslušenství pro rozdělovače Regulační technika Přísady a příslušenství Nástroje, nářadí a pomocné montážní prostředky Katalog příslušenství 2015/

26 Systém tacker Systém tacker ultra-takk (izolační role), EN deska tacker pro otopné trubky duo-flex a tri-o-flex Ø 14, 16, 17, 18, 20 mm tepelná a kročejová izolace z extrudované polystyrénové tvrzené pěny EPS-T dle EN 13163, bez freonů hydroizolační fólie s kotevní tkaninou a s rastrem 5 cm jako ochrana proti vlhkosti potěru dle DIN tupá hrana, podélný 30 mm přesah krycí fólie Ultra-takk PRO EPS-T 30-2 (DES sg), tacker 170 (deska 10,0 m 2, bal 10,0 m 2, m 2 ), 26 db, 5 kpa Technické údaje Tepelný odpor Rλ 0,75 m 2 K/W Dynamická tuhost SD 30 Útlum kročejového hluku ΔLW,Rλ 28 db* Třída materiálu B2 Tloušťka desky 30 (28) mm Rozměr x mm Příchytná spona tacker 8 mm (bal 200 ks) 2 Systém s výstupky deska s výstupky pro otopné trubky duo-flex a tri-o-flex Ø 14, 16, 17 mm z vakuově tvarované fólie z umělé hmoty s nášlapně odolnými vypěněnými výstupky tvaru korunky k upevnění trubek v rastru s roztečí 5,5 cm kombinovaná tepelná a kročejová izolace EPS-T, bez freonů, s přesahem krycí fólie uzpůsobeno pro diagonální pokládku Deska s výstupky EPS-T 30-2 (DES sg) (deska 1,34 m 2, bal ,4 m2, m2), 28 db, 5 kpa Deska s výstupky EPS (DEO) (deska 1,34 m 2, bal ,12 m2, m2), 0 db, 150 kpa Technické údaje Tepelný odpor Rλ 0,75 m 2 K/W Dynamická tuhost SD 20 Útlum kročejového hluku ΔL 28 db* Třída materiálu B 2 Tloušťka desky 30 (28) mm, 48 (46) mm s výstupky Rozměr (hrubý) mm Jednotka balení mm Katalog příslušenství 2015/1

27 Suchý systém deska profilová pro suchou montáž se zámky tvaru zipu pro otopné trubky duo-flex a tri-o-flex ø 14 mm tepelná izolace z extrudované polystyrénové tvrzené pěny, bez freonů vodící drážky pro teplorozvodné moduly s otopnou trubkou pokládka ve tvaru meandru nebo šneku, pokládací rozteč v rastru 11,5 cm Deska profil Typ 30 (DEO) (deska 0,66 m 2, bal 6,60 m 2, m 2 ), 327 suchý 2/4 kpa, mokrý 5 kpa Deska profil Typ 25 (DEO) (deska 0,66 m 2, bal 7,92 m 2, m 2 ), 306 suchý 2/4 kpa, mokrý 5 kpa Technické údaje Tepelný odpor Rλ 0,75 (0,56) m2 K/W Útlum kročejového hluku 0 db* Třída materiálu B 1 Tloušťka desky 30 (25) mm Tlakové zatížení 2,0 / 4,0 kpa Rozměr (hrubý) mm Jednotka balení mm Teplorozvodný modul WLM 805 mm se zlomy (bal 30 ks, ks), h. 14mm, š. 112mm 73 Změny vyhrazeny Katalog příslušenství 2015/

28 Příslušenství pro systémové izolační desky Dilatační okrajový lem typ PE-F pro cementové a lité potěry u desek tacker a pro suchý systém z polyetylénové pěny s uzavřenými buňkami s navařenou polyetylénovou zástěrkou a připravenými zářezy pro odtržení rozměr 160 mm x 8 mm role 25 m Dilatační lem Typ PE-F 160 x 8 mm 316 (role 25 m, bal 4 role, m) systém tacker, suchý Dilatační okrajový lem Typ PE-B pro cementové a lité potěry pro všechny typy systémových desek z polyetylénové pěny s uzavřenými buňkami s navařenou extra širokou polyetylénovou zástěrkou se samolepící zadní stranou a připravenými zářezy pro odtržení rozměr 160 mm x 8 mm role 25 m Dilatační lem Typ PE-B 160 x 8 mm 26 (role 25 m, bal 4 role, m) - univerzální Spárový dilatační profil ORANGE 80 x 10 mm, délka 2 m úhlový profil - patka se samolepící podstavou včetně lemu z PE s uzavřenými buňkami rozměr m x 10 mm x 80 mm, balení 20 m Spárový dilatační profil ORANGE 2000 x 10 x 80 mm (profil m, bal 20 m, m) Chránička spárová 25/20 podélně naříznuto pro průchody otopných trubek v pohyblivých spárách vhodné pro otopné trubky do pr. 17 mm délka 300 mm balení 20 m Chránička spárová 25/20, tr, do ø 17 mm, 300 mm 22 (bal 20 ks, ks) Vodící oblouk 90 z umělé hmoty jako ochrana trubek před poškozením a napojení trubek k rozdělovači vhodné pro otopné trubky o pr mm balení 20 ks Vodící oblouk 90, ø mm (bal 20 ks, ks) Katalog příslušenství 2015/1

29 Systém s upínací lištou (bez izolačních desek) Upínací lišta z umělé hmoty ke spolehlivému upevnění otopných trubek rozteč 5 cm Upínací lišta pro trubky 12 mm, 2 m (lišta 2 m, bal 4 ks, m) (R 50) Upínací lišta pro trubky 14 mm, 2 m (lišta 2 m, bal 4 ks, m) Upínací lišta pro trubky 16/17 mm, 2 m (lišta 2 m, bal 4 ks, m) Upínací lišta pro trubky 20 mm, 2 m (lišta 2 m, bal 4 ks, m) 62 Otopné trubky pro podlahové topení Duo-flex PE-Xa a trio-flex PE-MD/AL/PE-HD Bezpečnostní otopná trubka z umělé hmoty a vícevrstvá otopná trubka ze síťovaného polyetylénu PE-Xa (periodicky zesíťovaného) dle DIN 16892/3 a vícevrstvé trio-o-flex PE-MD/AL/PE-HD kyslíková bariéra - difůzní těsnost dle DIN 4726 vhodné pro topení i chlazení Technické údaje Provozní teplota 95 C Provozní tlak 6 barů (10 barů) Poloměr ohybu s/bez pomoci obýbací pružiny 5 x d (3 x d/5 x d) Koeficient délkové roztažnosti 1, K-1 (2, K-1) Duo-fle x - PE- x a, 95 C, 6 barů, rádius 5 x d, roztažnost 1,4 x 10-4 K trubka duo-fle x, PE- x a 14 x 2 (bal 120 m/r, m) trubka duo-fle x, PE- x a 14 x 2 (bal 240 m/r, m) trubka duo-fle x, PE- x a 14 x 2 (bal 600 m/r, m) trubka duo-fle x, PE- x a 16 x 2 (bal 120 m/r, m) trubka duo-fle x, PE- x a 16 x 2 (bal 240 m/r, m) trubka duo-fle x, PE- x a 16 x 2 (bal 600 m/r, m) trubka duo-fle x, PE- x a 17 x 2 (bal 120 m/r, m) trubka duo-fle x, PE- x a 17 x 2 (bal 240 m/r, m) trubka duo-fle x, PE- x a 17 x 2 (bal 600 m/r, m) trubka duo-fle x, PE- x a 20 x 2 (bal 120 m/r, m) trubka duo-fle x, PE- x a 20 x 2 (bal 600 m/r, m) trubka duo-fle x, PE- x a 25 x 2,3 (bal 200 m/r, m) 65 Tri-o-fle x - PE-MD/AL/PE-HD, 90 C, 6 barů, 3 x d/5 x d, roz. 2,3 x 10-5 K Vícevrstvá trubka tri-o-fle x PE-MD/AL/PE-HD 14 x 2 (bal 200 m/r, m) Vícevrstvá trubka tri-o-fle x PE-MD/AL/PE-HD 16 x 2 (bal 120 m/r, m) Vícevrstvá trubka tri-o-fle x PE-MD/AL/PE-HD 16 x 2 (bal 200 m/r, m) Vícevrstvá trubka tri-o-fle x PE-MD/AL/PE-HD 16 x 2 (bal 500 m/r, m) Vícevrstvá trubka tri-o-fle x PE- x /AL/PE- x 18 x 2 (bal 100 m/r, m) Vícevrstvá trubka tri-o-fle x PE- x /AL/PE- x 18 x 2 (bal 200 m/r, m) Chránička pro otopné trubky do ø 17 mm, 50 m (bal 50 m, m) 18 Změny vyhrazeny Katalog příslušenství 2015/

30 Rozdělovače pro podlahové vytápění Typ 90 nerez Rozdělovač typ Komfort 90 z nerezu s ukazateli průtoku pro podlahové topení a chladící systémy, tělo z nerezu snadná montáž, připojení s plochým těsněním rozdělovač s lemem a vnějším závitem pro připojení systému podle výběru buď vpravo/vlevo nebo střídavě skládá se z: rozdělovač (přívod) DN 25: červené označení pro uspořádání konzol sběrač (zpátečka) DN 25: se zabudovanými, uzavíratelnými ventily, ruční ochranné víčko a adaptér se závitem pro montáž termopohonu, modré označení pro uspořádání konzol Součástí rozdělovače je sada koncových skupin s vypouštěcím a odvzdušňovacím ventilem Rozdělovač komfort s průtokoměrem, nerez, 2 okr Rozdělovač komfort s průtokoměrem, nerez, 3 okr Rozdělovač komfort s průtokoměrem, nerez, 4 okr Rozdělovač komfort s průtokoměrem, nerez, 5 okr Rozdělovač komfort s průtokoměrem, nerez, 6 okr Rozdělovač komfort s průtokoměrem, nerez, 7 okr Rozdělovač komfort s průtokoměrem, nerez, 8 okr Rozdělovač komfort s průtokoměrem, nerez, 9 okr Rozdělovač komfort s průtokoměrem, nerez, 10 okr Rozdělovač komfort s průtokoměrem, nerez, 11 okr Rozdělovač komfort s průtokoměrem, nerez, 12 okr Svěrný adaptér 3/4 pro připojení otopných trubek se musí objednat zvlášť. Konzole pro rozdělovač jsou již obsaženy ve skříni rozdělovače a připraveny k montáži, jen u nástěnné montáže se musí konzole objednat zvlášť. Sada kulových uzávěrů 1" IG / 1" IG s převlečnou maticí (uzavření rozdělovače) skládá se z kulového uzávěru na přívodu a zpátečce z mosazi, který je vhodný k rozdělovači s páčkou včetně těsnění Sada kulových uzávěrů 1" IG / 1" IG (převl. matice) 742 (bal 2 ks/sada, sada) Sada konzol pro rozdělovače z pozinkované ploché oceli se závěsem na liště, seřizovacím šroubem a hluk tlumící objímkou trubky pro uložení trubky rozdělovače a sběrače DN Sada konzol pro montáž rozdělovačů Typ 90 na zeď 220 bal 2 ks/sada, sada) Spojovací sada 1" IG/1" IG (převlečená matice) pro rozdělovače ke spojení rozdělovačů s převlečenou maticí a těsněním Spojovací sada 1" IG / 1" IG (převl. matice) pro rozdělovače 570 (bal 2 ks/sada, sada) nikl Katalog příslušenství 2015/1

31 Příslušenství pro rozdělovače Adaptér svěrný 3/4" EUROKONUS vhodný pro rozdělovače skládá se z ochranného pouzdra, upínacího kroužku a převlečené matice Adaptér 14 x 2 KST PE- x, EURO 3/4" (bal 10 ks) Adaptér 16 x 2 KST PE- x, EURO 3/4" (bal 10 ks) Adaptér 17 x 2 KST PE- x, EURO 3/4" (bal 10 ks) Adaptér 20 x 2 KST PE- x, EURO 3/4" (bal 10 ks) Adaptér 25 x 2,3 KST PE- x, EURO 3/4" (bal 10 ks) Adaptér 14 x 2 MVR tri-o-fle x, O-kroužek, EURO 3/4" (bal 10 ks) Adaptér 16 x 2 MVR tri-o-fle x, O-kroužek, EURO 3/4" (bal 10 ks) Adaptér 18 x 2 MVR tri-o-fle x, O-kroužek, EURO 3/4" (bal 10 ks) 85 Svěrná spojka z mosazi k bezpečnému spojení otopných trubek Svěrná spojka 14 x 2 KST PE- x (bal 10 ks) Svěrná spojka 16 x 2 KST PE- x (bal 10 ks) Svěrná spojka 17 x 2 KST PE- x (bal 10 ks) Svěrná spojka 20 x 2 KST PE- x (bal 10 ks) Svěrná spojka 25 x 2,3 KST PE- x (bal 10 ks) Svěrná spojka 14 x 2 MVR tri-o fle x PE-MD/AL/PE-HD, O-kroužek (bal 10 ks) Svěrná spojka 16 x 2 MVR tri-o fle x PE-MD/AL/PE-HD, O-kroužek (bal 10 ks) Svěrná spojka 18 x 2 MVR tri-o fle x PE- x /AL/PE- x, O-kroužek (bal 10 ks) 249 Svěrné šroubení z mosazi k připojení armatury Svěrné šroubení 14 x 2 x 1/2" AG KST PE- x (bal 10 ks) Svěrné šroubení 16 x 2 x 1/2" AG KST PE- x (bal 10 ks) Svěrné šroubení 17 x 2 x 1/2" AG KST PE- x (bal 10 ks) Svěrné šroubení 20 x 2 x 1/2" AG KST PE- x (bal 10 ks) Svěrné šroubení 14 x 2 x 1/2" AG MVR tri-o-fle x, O-kroužek (bal 10 ks) Svěrné šroubení 16 x 2 x 1/2" AG MVR tri-o-fle x, O-kroužek (bal 10 ks) Svěrné šroubení 18 x 2 x 1/2" AG MVR tri-o-fle x, O-kroužek (bal 10 ks) 161 Změny vyhrazeny Katalog příslušenství 2015/

32 Spojka lisovací nerozebíratelná s radiálním zalisováním z mosazi 2 nerezová lisovací pouzdra Spojka lisovací 14 x 2 KST (PE- x ) + MVR (tri-o-fle x ) bal 10 ks Spojka lisovací 16 x 2 KST (PE- x ) + MVR (tri-o-fle x ) bal 10 ks Spojka lisovací 17 x 2 KST (PE- x ) + MVR (tri-o-fle x ) bal 10 ks Spojka lisovací 18 x 2 KST (PE- x ) + MVR (tri-o-fle x ) bal 10 ks Spojka lisovací 20 x 2 KST (PE- x ) + MVR (tri-o-fle x ) bal 10 ks 167 Skříň rozdělovače nad omítku série AP 90, AP 140 (předstěnová) Tloušťka plechu 1,3 mm zajišťuje vysokou pevnost a stabilitu pro montáž nad omítku / předstěnovou montáž s malou konstrukční hloubkou jen 90 mm provedení 140 mm pro regulační stanici rozdělovače varimat F/WR kompletní práškový nástřik, podobný RAL 9010 skládá se: žárově zinkovaný stabilní ocelový plášť odnímatelná zadní strana se spodní stabilizační hranou montážní lišta (uzavřená lišta) pro snadnou svěrnou montáž základního a rozšiřovacích modulů Varimatic 2 upevňovací lišty pro variabilní uspořádání konzol odnímatelný plech chránící před potěrem přední dvířka s uzávěrem s drážkou a ochrannou fólií sada předem smontovaných konzol rozdělovače s objímkami rozdělovače v provedení s tlumením hluku Skříň rozdělovače série AP 90 nad omítku Skříň rozdělovače AP 90-0, předstěnová, bílá ( 2-3 okruhy ) Skříň rozdělovače AP 90-1, předstěnová, bílá ( 4 okruhy ) Skříň rozdělovače AP 90-2, předstěnová, bílá ( 5-8 okruhů ) Skříň rozdělovače AP 90-3, předstěnová, bílá ( 9-12 okruhů ) Skříň rozdělovače AP 90-4, předstěnová, bílá ( okruhů ) Skříň rozdělovače série AP nad omítku Skříň rozdělovače AP 140-1, předstěnová, bílá ( 2-4 okruhy ) - blok čerpadla Skříň rozdělovače AP 140-2, předstěnová, bílá ( 5-8 okruhů ) - blok čerpadla Skříň rozdělovače AP 140-3, předstěnová, bílá ( 9-12 okruhů ) - blok čerpadla Skříň rozdělovače AP 140-4, předstěnová, bílá ( okruhů ) - blok čerpadla Skříň rozdělovače pod omítku série UP 90 (zabudovaná) Tloušťka plechu 1,3 mm zajišťuje vysokou pevnost a stabilitu pro montáž pod omítku / vestavnou montáž s různou hloubkou zabudování od 90 do 140 mm skládá se z: žárově zinkovaný stabilní ocelový plášť, ochranný kryt bránící poškození během stavby montážní lišta (uzavřená lišta) pro snadnou svěrnou montáž základního a rozšiřovacích modulů Varimatic 2 upevňovací lišty pro variabilní uspořádání konzol sada předem smontovaných konzol rozdělovače s objímkami rozdělovače v provedení s tlumením hluku vodící trubka pro šetrné vedení otopné trubky a plech chránící před potěrem seřiditelný rám a přední dvířka s uzávěrem s drážkou s nástřikem práškové barvy RAL9010 a ochrannou folií Skříň rozdělovače UP 90-0, zabudovaná, bílá ( 2-3 okruhy bez bloku ) Skříň rozdělovače UP 90-1, zabudovaná, bílá ( 2-3 okr. s blokem, 4-6 okr. bez bloku ) Skříň rozdělovače UP 90-2, zabudovaná, bílá ( 4-9 okr. s blokem, 7-10 okr. bez bloku ) Skříň rozdělovače UP 90-3, zabudovaná, bílá ( okr. s blokem, okr. bez bloku ) Katalog příslušenství 2015/1

33 Regulační technika Regulační stanice rozdělovače s elektronickým čerpadlem kompaktní, k vestavbě předmontovaná a tlakově přezkoušená základní jednotka z mosazi s mokroběžným oběhovým čerpadlem motor s permanentními magnety a s integrovaným přizpůsobením výkonu pomocí plynulé změny otáček dle požadavku na dopravované množství otopné vody 3-cestný směšovací ventil, propojený omezovač maximální teploty, připravený k připojení, dva kulové uzávěry na primární straně (přívod/ zpátečka) jeden kulový uzávěr na sekundární straně (přívod) vč. teploměru na sekundární straně připravená možnost připojení přepouštěcího regulačního ventilu (sady) ( ) paralelně k top.okruhům rozměry : v 395 x š 220 x h x 125 mm jmenovitá šířka přípojky DN 25 maximální tlak zařízení 6 barů Technické údaje Omezovač maximální teploty Čerpadlo Yonos Para 25/ cestný směšovací ventil Rozsah nastavení +20 C až 90 C Předběžné nastavení +60 C Teplota okolí -20 C až 60 C Spínací diference +/- 2 K Objemový průtok při 2,1 m 3 /h Dopravní výška 3m Napětí motoru 1 x 230 V, 50 Hz Příkon 4-38 W Krytí IP x 2D Jmenovitá světlost R 1" Stavební délka 130 mm Teplota médií -10 C až C Maximální pracovní tlak PN 6 Rozsah použití +2 C až +130 C Závitová přípojka M 30 x 1,5 Regulačně technický diferenční tlak 0,8 bar Hodnota Kvs 4,0 m 3 /h Regulační stanice s elektronickým čerpadlem mísící sada (ALPHA , mi x ) Regulační stanice rozdělovače - Varimat F/WR, (F - pevná hodnota / WR - ekviterm) termostat s dálkovým čidlem, který je vhodný k 3-cestnému směšovacímu ventilu bloku čerpadla Technické údaje Rozsah nastavení teploty vody na přívodu +20 C až + 70 C Závitová přípojka M 30 x 1, Regulátor varimat F - čidlo s pevnou hodnotou +20 až +70 C, term. hlavice s kapilárou 794 Změny vyhrazeny Katalog příslušenství 2015/

34 Přepouštěcí regulační ventil k zabudování do bloku čerpadla paralelně k topným okruhům k maximálnímu omezení tlaku čerpadla a tím snížení hluku proudění Technické údaje Nastavitelný diferenční tlak 0,05 až 0,35 barů Rozsah použití do C Přepouštěcí regulační ventil - blok čerpadla rozsah 0,05-0,35 bar Regulátor ekvitermní - Varimat control WR 230 V (komplet) kompletní ekvitermní regulační sada varimat control 230 V sestávající z ovladače, čidla vnější teploty, čidla teploty na přívodu pohon směšovacího ventilu 230 V 3-polohový motor, síla tahu 140 N Regulátor varimat control 230 V - ekviterm (komplet vč. čidel) polohový motor - pohon směšovacího ventilu 230 V Regulátor prostorové teploty Varimatic elektronický 2-bodový regulátor prostorové teploty Varimatic přesná regulace díky pulzní modulaci s termickým zpětným vedením pokles teploty pomocí externího signálu o 4 K, korekce nastavené hodnoty rozměry mm (v š d), krytí IP30, třída ochrany III barva bílá Regulátor prostorové teploty Varimatic 230 V 734 (pro 10 termopohonů, spín. proud 1,8A) Regulátor prostorové teploty Varimatic 24 V (pro 5 termopohonů, spín. proud 1A) 795 Sběrnice Varimatic - základní modul a rozšiřovací moduly připojovací základna pro maximálně 6 prostorových regulátorů Varimatic a 14 termopohonů Varimatic modulárně rozšířitelná s regulátorovým, pohonovým, čerpadlovým a časovým modulem, svěrné zásuvné kontakty provoz s útlumem teploty pro 2 oddělené vytápěcí zóny (kanál 1 3 a kanál 4 6) s časovým modulem ukazatel provozního napětí, spínacích výstupů termopohonů a vadné pojistky přístroje Sběrnice Varimatic 230 V - základní modul (ma x. 6 termostatů a 14 pohonů) Sběrnice Varimatic 24 V - základní modul včetně trafa (ma x. 6 termostatů a 14 pohonů) Rozšiřovací regulátorový modul Varimatic 230 V (2 termostaty á 4 pohony) Rozšiřovací pohonový modul Varimatic 230 V (2 topné zóny á 4 pohony) Rozšiřovací čerpadlový/výkonový modul Varimatic 230 V Časový modul Varimatic 230 V / 24 V Katalog příslušenství 2015/1

35 Termopohon Varimatic 100 N, uzavírací síla 100 Newtonů k ovládání ventilů na sběrači, zásuvná montáž provedení uzavřené bez proudu - dodáno otevřené pro snadnou montáž a uvedení do provozu ukazatel polohy ventilu, kabel 0,8 m, krtí IP54, třída ochrany II, zdvih 4 mm, provozní výkon 1 W Termopohon Varimatic 100N 230 V plus 789 (proud spín. 550mA-ma x. 200ms, IP54, tř. ochr. II) Termopohon Varimatic 100N 24 V plus (proud spín. 300mA-ma x. 200ms, IP54) 789 Přísady a příslušenství Plastifikátor W 200 S k plastifikaci vytápěných cementových potěrů spotřeba 0,15 kg/m 2 při celkové tloušťce potěru (mazaniny) 65 mm (ne pro lité anhydritové potěry) Plastifikátor W 200 S, 10 kg (bal 10 kg, 10 kg) 855 Oddělovací ochranná folie z polyetylénu 0,2 mmm k ochraně izolačních desek z polystyrénu při poládání na živičné nebo zvláčňovadlo obsahující těsnící pásy rovněž jako podklad, délka rolí 50 m, šířka pásu 4 m Oddělovací fólie PE, tl. 0,2 mm, š. 4 m, d. 50 m (bal 200 m 2 /role, m 2 ) 25 Nástroje, nářadí a pomocné montážní prostředky Montážní nástroj tacker k nasazení příchytných spon tacker 8 mm vhodné pro desky tacker Montážní nástroj tacker ("Erwin") - pro příchytné spony tacker 8 mm Kalibrovač s odhrotovačem základní těleso jako blok z umělé hmoty s kalibrovacím a dohrotovacím trny pro trubky: 14x2, 16x2, 18x2, 20x2 mm Kalibrovač s odhrotovačem 14, 16, 17, 18, 20 x 2 mm Změny vyhrazeny Katalog příslušenství 2015/
