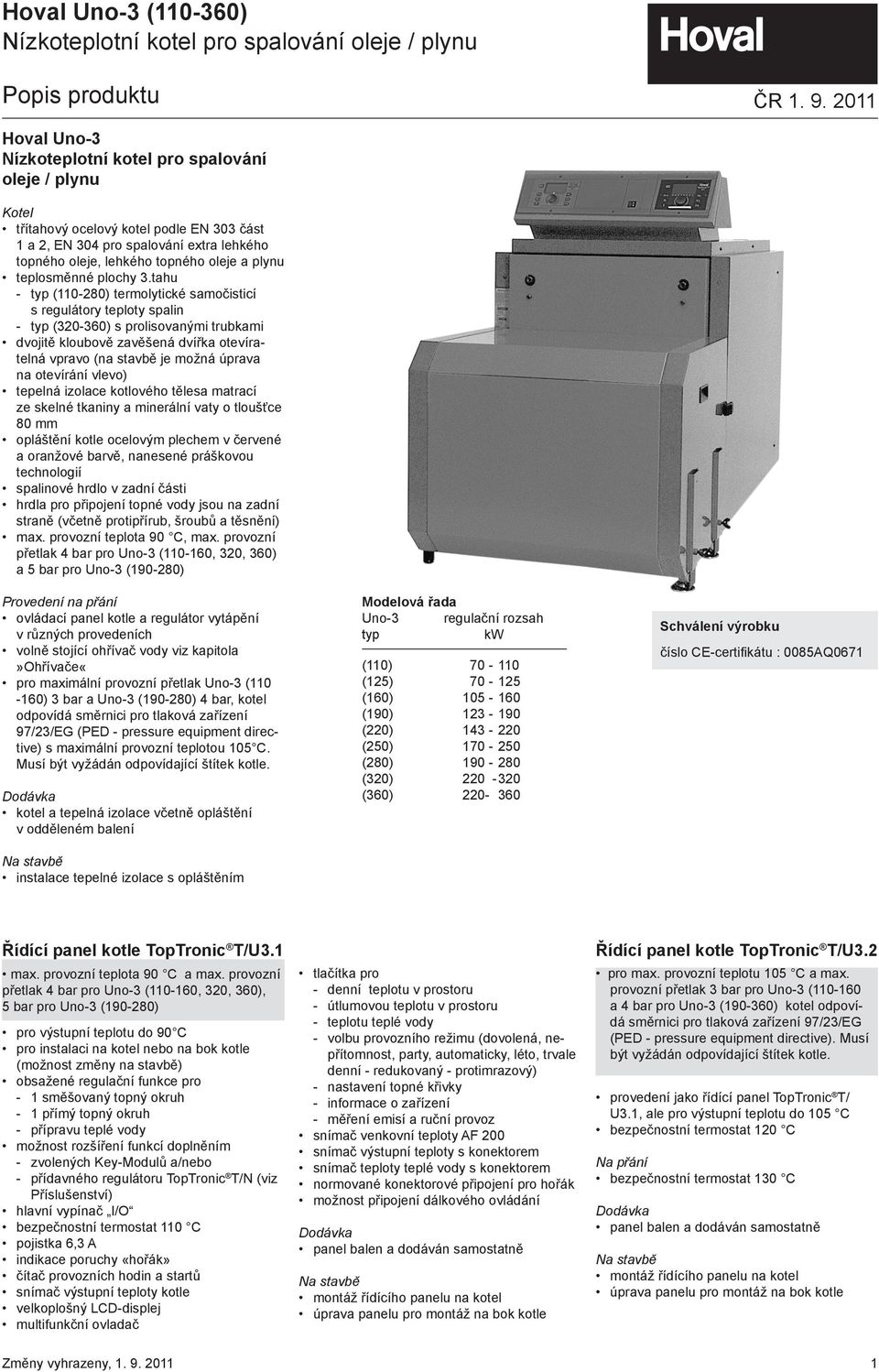

1 Nízkoteplotní kotel pro spalování oleje / plynu Popis produktu ČR Hoval Uno-3 Nízkoteplotní kotel pro spalování oleje / plynu Kotel třítahový ocelový kotel podle EN 303 část 1 a 2, EN 304 pro spalování extra lehkého topného oleje, lehkého topného oleje a plynu teplosměnné plochy 3.tahu - typ ( ) termolytické samočisticí s regulátory teploty spalin - typ ( ) s prolisovanými trubkami dvojitě kloubově zavěšená dvířka otevíratelná vpravo (na stavbě je možná úprava na otevírání vlevo) tepelná izolace kotlového tělesa matrací ze skelné tkaniny a minerální vaty o tloušťce 80 mm opláštění kotle ocelovým plechem v červené a oranžové barvě, nanesené práškovou technologií spalinové hrdlo v zadní části hrdla pro připojení topné vody jsou na zadní straně (včetně protipřírub, šroubů a těsnění) max. provozní teplota 90 C, max. provozní přetlak 4 bar pro Uno-3 ( , 320, 360) a 5 bar pro Uno-3 ( ) Provedení na přání ovládací panel kotle a regulátor vytápění v různých provedeních volně stojící ohřívač vody viz kapitola»ohřívače«pro maximální provozní přetlak Uno-3 ( ) 3 bar a Uno-3 ( ) 4 bar, kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive) s maximální provozní teplotou 105 C. Musí být vyžádán odpovídající štítek kotle. Dodávka kotel a tepelná izolace včetně opláštění v odděleném balení Na stavbě instalace tepelné izolace s opláštěním Modelová řada Uno-3 regulační rozsah typ kw (110) (125) (160) (190) (220) (250) (280) (320) (360) Schválení výrobku číslo CE-certifikátu : 0085AQ0671 Řídící panel kotle TopTronic T/U3.1 max. provozní teplota 90 C a max. provozní přetlak 4 bar pro Uno-3 ( , 320, 360), 5 bar pro Uno-3 ( ) pro výstupní teplotu do 90 C pro instalaci na kotel nebo na bok kotle (možnost změny na stavbě) obsažené regulační funkce pro - 1 směšovaný topný okruh - 1 přímý topný okruh - přípravu teplé vody možnost rozšíření funkcí doplněním - zvolených Key-Modulů a/nebo - přídavného regulátoru TopTronic T/N (viz Příslušenství) hlavní vypínač I/O bezpečnostní termostat 110 C pojistka 6,3 A indikace poruchy «hořák» čítač provozních hodin a startů snímač výstupní teploty kotle velkoplošný LCD-displej multifunkční ovladač tlačítka pro - denní teplotu v prostoru - útlumovou teplotu v prostoru - teplotu teplé vody - volbu provozního režimu (dovolená, nepřítomnost, party, automaticky, léto, trvale denní - redukovaný - protimrazový) - nastavení topné křivky - informace o zařízení - měření emisí a ruční provoz snímač venkovní teploty AF 200 snímač výstupní teploty s konektorem snímač teploty teplé vody s konektorem normované konektorové připojení pro hořák možnost připojení dálkového ovládání Dodávka panel balen a dodáván samostatně Na stavbě montáž řídícího panelu na kotel úprava panelu pro montáž na bok kotle Řídící panel kotle TopTronic T/U3.2 pro max. provozní teplotu 105 C a max. provozní přetlak 3 bar pro Uno-3 ( a 4 bar pro Uno-3 ( ) kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. provedení jako řídící panel TopTronic T/ U3.1, ale pro výstupní teplotu do 105 C bezpečnostní termostat 120 C Na přání bezpečnostní termostat 130 C Dodávka panel balen a dodáván samostatně Na stavbě montáž řídícího panelu na kotel úprava panelu pro montáž na bok kotle 1

2 Nízkoteplotní kotel pro spalování oleje / plynu Popis výrobku Ovládací panel kotle s termostaty T2.2 Ovládací panel kotle s termostaty T0.2 max. provozní teplota 90 C a max. provozní přetlak 4 bar pro Uno-3 ( , 320, 360), 5 bar pro Uno-3 ( ) pro zařízení bez regulace TopTronic pro přímé 2-stupňové řízení hořáku je možné externí spínání pro ohřev vody a vytápění systémový vypínač 0/1 bezpečnostní termostat 110 C přepínač výkonu hořáku přepínač léto/zima 3 termostaty C - termostat pro 1. stupeň hořáku - termostat pro 2. stupeň hořáku - termostat pro ohřev vody signalizace poruchy kotle a hořáku normované konektorové připojení pro hořák (s kabelem a konektorem) Na přání 2 vestavěné čítače provozních hodin 2 vestavěné čítače provozních hodin a počtu startů hořáku spalinový teploměr s kapilárou 4,5 m Dodávka panel balen a dodáván samostatně Na stavbě montáž panelu na kotel úprava panelu pro montáž na bok kotle max. provozní teplota 105 C a max. provozní přetlak 3 bar pro Uno-3 ( a 4 bar pro Uno-3 ( ). Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. pro externí řídící povely pro zařízení bez regulátoru TopTronic pro speciální provedení systémový vypínač 0/1 bezpečnostní termostat 120 C 3 termostaty C - termostat pro 1. stupeň hořáku - termostat pro 2. stupeň hořáku - termostat pro ohřev vody bez konektoru pro připojení hořáku Na přání 2 vestavěné čítače provozních hodin 2 vestavěné čítače provozních hodin a počtu startů hořáku spalinový teploměr s kapilárou 4,5 m bezpečnostní termostat 130 C Dodávka panel balen a dodáván samostatně Na stavbě montáž panelu na kotel 2

3 Nízkoteplotní kotel Hoval Uno-3 Objednací číslo Třítahový nízkoteplotní kotel bez ovládacího panelu, bez olejového hořáku a bez krytu hořáku Dodávka Kotel, tepelná izolace a opláštění jsou dodávány odděleně v samostatném balení. max. provozní teplota 90 C Při max. provozním přetlaku 3 bar (Uno-3 (95-160)) a 4 bar (Uno-3 ( )) kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive), maximální provozní teplota 105 C. Musí být vyžádán odpovídající štítek kotle. Uno-3 topný výkon provozní přetlak typ kw bar (110) (125) (160) (190) (220) (250) (280) (320) (360) výkon při nadmořské výšce do 600 m. Od výšky 600 m. n. m. redukce výkonu o 1,2 % na každých 100 výškových metrů. Uno-3 ( ): provedení podle směrnice pro přetlaková zařízení na vyžádání Zaslepovací příruba pro hořák od jiného výrobce z oceli vč. upevňovacích šroubů a těsnění pro Uno-3 ( ) Uno-3 ( ) Zaslepovací příruba pro hořák od jiného výrobce z oceli vč. upevňovacích šroubů a těsnění pro Uno-3 ( ) Uno-3 ( ) Nízkoteplotní kotel Hoval Uno-3 (bez ovládacího panelu pro montáž na stavbě) V ceně za svařování na místě je zahrnuto: - svařování - montáž (kotlová dvířka, sběrač spalin) - kontrola těsnosti tlakovou zkouškou - nátěr základovou barvou V ceně za svařování na místě není zahrnuto: - přeprava jednotlivých dílů na místo instalace - montáž tepelné izolace a opláštění - cestovné a nocležné - spotřeba vody a elektřiny na místě (montáž na místě probíhá podle přísných kvalitativních norem výrobce) 3

4 Řídící panely kotle s regulátorem TopTronic T pro Hoval Uno-3 Objednací číslo Řídící panel kotle U3.1 max. provozní teplota 90 C a max. provozní přetlak 4 bar pro Uno-3 ( , 320, 360), 5 bar pro Uno-3 ( ) pro výstupní teplotu do 90 C pro montáž na kotel (na stavbě možnost montáže na bok kotle) obsažené regulační funkce - 1 směšovaný topný okruh - 1 přímý topný okruh - příprava teplé vody včetně snímačů venkovní teploty, výstupní teploty a teploty teplé vody s konektory možnost rozšíření regulačních funkcí - doplněním Key-Modulů a/nebo - vložením přídavného regulátoru TopTronic T/N (viz Příslušenství) Řídící panel kotle U3.2 max. provozní teplota 105 C a max. provozní přetlak 3 bar pro Uno-3 ( a 4 bar pro Uno-3 ( , 360). Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. provedení jako řídící panel TopTronic T/U Dodávka panel balen a dodáván samostatně M T Snímač teploty vratné vody VF204 pro nepřímé zvyšování teploty vratné vody - zvyšování teploty vratné vody uzavíráním směšovačů topných okruhů (potřebné čerpadlo)

5 Ovládací panely kotle s termostaty Objednací číslo Ovládací panel kotle T 2.2 max. provozní teplota 90 C a max. provozní přetlak 4 bar pro Uno-3 ( , 320, 360), 5 bar pro Uno-3 ( ) pro zařízení bez regulátoru TopTronic T pro přímé 2-stupňové řízení hořáku, včetně normovaného konektoru pro hořák, s možností externího spínání pro ohřev vody a vytápění - bez čítače provozních hodin a počtu startů hořáku včetně 2 vestavěných čítačů provozních hodin hořáku včetně 2 vestavěných čítačů provozních hodin a čítačů počtu startů hořáku Ovládací panel kotle T 0.2 max. provozní teplota 105 C a max. provozní přetlak 3 bar pro Uno-3 ( ) a 4 bar pro Uno-3 ( , 360). Kotel odpovídá směrnici pro tlaková zařízení 97/23/EG (PED - pressure equipment directive). Musí být vyžádán odpovídající štítek kotle. pro externí řídící povely pro zařízení bez regulátoru TopTronic T pro speciální aplikace bez konektoru hořáku - bez čítače provozních hodin a počtu startů hořáku včetně 2 vestavěných čítačů provozních hodin hořáku včetně 2 vestavěných čítačů provozních hodin a čítačů počtu startů hořáku Příslušenství řídících panelů kotle s termostaty (bez regulátoru TopTronic T) Spalinový teploměr s kapilárou 4,5m

6 M M M M Hoval Uno-3 ( ) Příslušenství regulačního systému TopTronicT Objednací číslo 1-7 Key-Moduly k Hoval TopTronic T pro rozšíření standardních funkcí regulátoru. Key-Modul obsahuje funkční klíč určený k nasunutí do regulátoru TopTronic T včetně snímačů Lze použít jen jeden Key-Modul! Standardní funkce obsažené již v TopTronic T: - 1 směšovaný topný okruh; - 1 přímý topný okruh; - příprava teplé vody Funkce Key-Modulů Key- 2. směšovaný pevné-aku- solár Modul okruh bivalent M 1 Key-Modul 1 pro 2. směšovaný topný okruh Funkční klíč 1, 1 snímač výst. tepl., 2 volné konektory Key-Modul 2 pro pevné palivo/ akumulátor/ bivalentní systém Funkční klíč 2, 3 jímkové sním., 4 volné konektory Key-Modul 3 pro solární zařízení Funkční klíč 3, 1 snímač kolektoru, 1 ohřevu vody, 4 volné konektory M 4 Key-Modul 4 pro 2. směšovaný okruh a pevné palivo/ akumulátor/ bivalentní systém Funkční klíč 4, 1 výst. snímač, 3 jímkové snímače, 6 volných konektorů M 5 Key-Modul 5 pro 2. směšovaný okruh a solární zařízení Funkční klíč 5, 1 výst. snímač, 1 snímač kolektoru, 1 teplé vody, 6 volných konektorů Key-Modul 6 pro pevné palivo/akumulátor/bivalentní zařízení a solární zařízení Funkční klíč 6, 1 snímač kolektoru, 4 jímkové snímače, 6 volných konektorů M Systémová řešení a použití viz Hoval CD 6 7 Key-Modul 7 pro 2. směšovaný okruh, pevné palivo /akumulátor/ bivalentní a solární zařízení Funkční klíč 7, 1 výst. snímač, 1 snímač kolektoru, 4 jímkové snímače, 8 volných konektorů Typy snímačů jímkový snímač: typ KVT20/5/6 (L = 5 m) bez jímky výstupní snímač: typ VF204S s konektorem snímač kolektoru: typ PT1000 (Silikon)

7 Příslušenství regulačního systému TopTronic T Sada přídavného regulátoru ZN1 pro doplnění řídícího panelu s regulátorem TopTronic T a pro rozšíření funkcí a možnosti řízení dalších topných okruhů. Sada obsahuje: Objednací číslo Regulátor Hoval TopTronic T/N pro - 1 směšovaný topný okruh - 1 přímý topný okruh - přípravu teplé vody Lze doplnit jen jeden Key-Modul! Kabelová sada pro připojení přídavného regulátoru TopTronic T/ N k řídícímu panelu Příložný snímač teploty VF202K s kabelem 2 m a kabelovou spojkou Dodávka sada přídavného regulátoru samostatně balena, montáž na stavbě Sada GLT-Modul 0-10 V (pro externí systémy řízení budov) řídicí napětí 1-10 V ^= 11,5-115 C obsahuje GLT-Modul a trafo Lze vestavět! Moduly pro komunikaci a vzdálené připojení viz Systémové komponenty Příslušenství Tlumič hluku hořáku s hlukovou a tepelnou izolací z ocelového plechu, červená/oranžová prášková barva (na stavbě možnost výřezu pro plynové potrubí) 2-dílný pro Uno-3 s olejovým/plynovým hořákem Uno-3 ( ) bez koleček Uno-3 ( ) s kolečky (nastavitelná výška až 170 mm) Uno-3 typ hloubka výška ( ) (z ocelového plechu) ( ) (z ocelového plechu) Tlumicí podložky pro uložení kotle 4 kaučukové tlumicí podložky pro podložení pod nosníky kotle. Průřez 80/50 mm. Uno-3 délka typ velikost mm ( ) (250, 280) (320, 360)

8 Sada pro zvyšování teploty vratné vody RLA0 pro přímou montáž na přípojky kotle; skládá se z čerpadla, zpětné klapky, termostatu a propojení. Stavební délka 220 mm. pro Uno-3 ( ) pro Uno-3 (160) pro Uno-3 ( ) Objednací číslo. Dálkový ovladač RS-T pro jeden topný okruh, s možností nastavení, s měřením teploty v prostoru, s tlačítky pro informace, programování a korekce Dálkový ovladač RFF-T pro jeden topný okruh, s měřením teploty v prostoru, s jednoduchým přepínačem režimů a s nastavením korekce žádané teploty Přídavný snímač venkovní teploty AF 200 s působností na topný okruh nebo k vytváření průměrné teploty (na jeden regulátor mohou být připojeny 2 snímače) Snímač teploty spalin PT 1000/4 včetně upevňovacích šroubů (montáž na stavbě) Kabelový snímač KVT 20/5/6S s kabelem 5 m a s konektorem Příložný snímač teploty VF204S lze použít na měření teploty výstupní nebo vratné vody, s kabelem 4 m s konektorem Hlídač výstupní teploty pro podlahové vytápění (každý okruh 1 hlídač) C, SD 6K, kapilára max. 700 mm, nastavení (viditelné zvenku) pod krytkou Příložný termostat RAK-TW1000.S termostat s upínací páskou, bez kabelu a bez konektoru Sada příložného termostatu RAK-TW1000.S termostat s upínací páskou, včetně přiloženého 4m kabelu a konektoru Jímkový termostat RAK-TW1000.S SB 150 termostat s jímkou 1/2" - norná hloubka 150 mm, měděná poniklovaná Servis Uvedení do provozu Uvedení do provozu servisem Hoval nebo vyškolenou autorizovanou firmou je základním předpokladem pro záruku. Pro uvedení do provozu a další servisní práce kontaktujte servis Hoval. 8

9 Technická data Uno-3 typ (110) (125) (160) (190) jmenovitý výkon při 80/60 C kw regulační rozsah (topný olej EL, zemní plyn H: varianta 1 a 3) kw regulační rozsah (topný olej EL, zemní plyn H: varianta 2) kw maximální příkon kw 118,3 135,8 173,1 206,0 maximální provozní teplota 1 C nastavení bezpečnostního termostatu (na straně vody) 1 C max. provozní/zkušební přetlak při max. provozní teplotě 90 C 1 bar 4,0/ 5,2 4,0/ 5,2 4,0/ 5,2 5,0/ 6,5 maximální provozní teplota 2 C nastavení pojist. omezovače teploty (na straně vody) 2 C max. provozní přetlak při max. provozní teplotě 105 C 2 bar 3,0 3,0 3,0 4,0 minimální provozní teplota C viz Možné provozní podmínky (dole) minimální teplota zpátečky C viz Možné provozní podmínky (dole) minimální teplota spalin C viz Možné provozní podmínky (dole) osazení regulátoru pro teplotu spalin 170 C 3R5+2R3 3R5+2R3 6R5 6R5+6R2 účinnost kotle při plném výkonu při 80/60 C % 92,7/ 87,6 92,8/ 87,6 92,5/ 87,3 92,2/ 87,0 (vztaženo k výhřevnosti/spalnému teplu (topný olej EL)) účinnost kotle při 30%-ním výkonu, teplota zpátečky 37 C (podle EN 303) (vztaženo k výhřevnosti/spalnému teplu (topný olej EL) % 94,8 /87,6 92,8 /87,6 92,5 /87,3 92,2 /87,0 normovaný stupeň využití při 75/60 C (DIN 4702 část 8) % 95,9/ 90,5 95,8/ 90,4 96,1/ 90,7 96,2/ 90,8 (vztaženo k výhřevnosti/spalnému teplu (topný olej EL)) pohotovostní ztráty qb při 70 C Watt odpor na straně spalin při jmenovitém výkonu teplota spalin 180 C, 12,5 % CO 2, 500 m. n. m. (tolerance ± 20 %) mbar 0,89 1,10 1,50 1,40 hmotnostní průtok spalin při jmenovitém výkonu 12,5 % CO 2, topný olej kg/h maximální tah komína Pa průtoková ztráta kotle 3 z-číslo 0,2 0,2 0,2 0,1 tlaková ztráta na straně vody při 10 K mbar 17,90 24,80 37,60 26,50 tlaková ztráta na straně vody při 20 K mbar 4,47 5,80 9,40 6,60 průtok vody kotlem při 10 K m³/h 9,46 11,10 13,70 16,30 průtok vody kotlem při 20 K m³/h 4,73 5,40 6,90 8,10 objem vodní náplně litry objem spalin v kotli m³ 0,1848 0,1848 0,236 0,322 tloušťka izolace tělesa kotle mm hnotnost včetně opláštění kg hladina akustického výkonu 4 - hluk při spalování bez tlumiče hluku (EN část 1) db(a) hluk při spalování s tlumičem hluku (EN část 1) db(a) hluk odtahu spalin v potrubí (EN část 2) db(a) hluk odtahu spalin emitovaný ze spalinového hrdla db(a) (DIN část 47) rozměry spalovací komory (vnitřní Ø x délka) mm ø440x974 ø440x974 ø440x974 ø490x974 objem spalovací komory m³ 0,148 0,148 0,148 0,184 rozměry viz Rozměry maximální podtlak ve spalinové cestě (na spalinovém hrdle) Pa ovládací panel U3.1 a T2.2 Možné provozní podmínky: palivo topný olej EL zemní plyn H topný olej L Uno-3 typ ( ) ( ) ( ) ( ) varianta 1 varianta 2 varianta 3 varianta 1 varianta 2 varianta 3 min. teplota spalin C min. teplota kotle C min. teplota zpátečky C bez omezení bez omezení zdola zdola zvyšování teploty zpátečky ano ano ne ano ano ne ano ano ochrana kotle při najetí 1 ne ne ano ne ne ano ne ne 1 pokud teplota kotle leží, resp. klesne pod minimální teplotu kotle (varianta 3) a není k dispozici zvyšování teploty zpátečky, musí být odběrná místa odpojena prostřednictvím odpovídající regulace 9

10 Technická data Uno-3 typ (220) (250) (280) (320) (360) jmenovitý výkon při 80/ 60 C kw regulační rozsah (topný olej EL, zemní plyn H: varianta 1 a 3) kw regulační rozsah (topný olej EL, zemní plyn H: varianta 2) kw maximální příkon kw 236,6 269, maximální provozní teplota 1 C nastavení bezpečnostního termostatu (na straně vody) 1 C max. provozní/zkušební přetlak při max. provozní teplotě 90 C 1 bar 5,0/6,5 5,0/6,5 5,0/6,5 4,0/5,2 4,0/5,2 maximální provozní teplota 2 C nastavení bezpečnostního termostatu (na straně vody) 2 C max. provozní přetlak při max. provozní teplotě 105 C 2 bar 4,0 4,0 4,0 4,0 4,0 minimální provozní teplota C viz Možné provozní podmínky (dole) minimální teplota zpátečky C viz Možné provozní podmínky (dole) minimální teplota spalin C viz Možné provozní podmínky (dole) osazení regulátoru pro teplotu spalin 170 C 9R5/290 6R5+3R3/290 6R5+6R2/ účinnost kotle při plném výkonu při 80/60 C % 92,6/ 87,4 92,8/ 87,6 92,6/ 87,4 93,5/ 88,2 92,5/ 87,3 (vztaženo k výhřevnosti/spalnému teplu (topný olej EL)) účinnost kotle při 30%-ním výkonu při teplotě zpátečky 37 C % 95,2/ 89,8 95,4/ 90,0 95,3/ 89,9 95,5/ 90,1 95,0/ 89,6 (podle EN 303) (vztaženo k výhřevnosti/spalnému teplu (topný olej EL)) normovaný stupeň využití při 75/60 C (DIN 4702 část 8) % 96,0/ 90,6 96,3/ 90,9 95,9/ 90,5 96,6/ 91,1 95,8/ 90,4 (vztaženo k výhřevnosti/spalnému teplu (topný olej EL)) pohotovostní ztráty qb při 70 C watt odpor na straně spalin při jmenovitém výkonu teplota spalin 180 C, 12,5% CO 2, 500 m. n. m. (tolerance ± 20%) mbar 1,7 1,6 2,8 2,5 3,4 hmotnostní průtok spalin při jmenovitém výkonu 12,5% CO 2 topný olej kg/h maximální tah komína Pa průtoková ztráta kotle 3 z-číslo 0,1 0,1 0,1 0,022 0,022 tlaková ztráta na straně vody při 10 K mbar 35,55 46,00 57,60 16,51 20,94 tlaková ztráta na straně vody při 20 K mbar 8,90 11,50 14,40 4,10 5,2 průtok vody kotlem při 10 K m³/h 18,90 21,40 24,00 27,43 30,86 průtok vody kotlem při 20 K m³/h 9,40 10,70 12,00 13,71 15,43 objem vodní náplně litry objem spalin v kotli m³ 0,322 0,428 0,428 0,402 0,402 tloušťka izolace tělesa kotle mm hmotnost včetně opláštění kg hladina akustického výkonu 4 - hluk při spalování bez tlumiče hluku (EN část 1) db(a) hluk při spalování s tlumičem hluku (EN část 1) db(a) hluk odtahu spalin v potrubí (EN část 2) db(a) hluk odtahu spalin emitovaný ze spalinového hrdla db(a) (DIN část 47) rozměry spalovací komory (vnitřní Ø x délka) mm ø490x974 ø488x1434 ø488x1434 ø488x1634 ø488x1634 objem spalovací komory m³ 0,184 0,268 0,268 0,3056 0,3056 rozměry viz Rozměry maximální podtlak ve spalinové cestě Pa (na spalinovém hrdle) 1 ovládací panel U3.1 a T2.2 2 ovládací panel U3.2 a T0.2; v zemích, kde neplatí směrnice pro tlaková zařízení 97/23/EG, lze zvýšit provozní přetlak na 4, resp. 5 bar 3 průtokové ztráty kotle [mbar] = průtočné množství (m³/h) 2 x z 4 údaje platné ve spojení s olejovým hořákem, doporučeným firmou Hoval Možné provozní podmínky: palivo topný olej EL zemní plyn H topný olej L Uno-3 typ ( ) ( ) ( ) ( ) varianta 1 varianta 2 varianta 3 varianta 1 varianta 2 varianta 3 min. teplota spalin C min. teplota kotle C min. teplota zpátečky C bez omezení bez omezení zdola zdola zvyšování teploty zpátečky ano ano ne ano ano ne ano ano ochrana kotle při najetí 1 ne ne ano ne ne ano ne ne 1 pokud teplota kotle leží, resp. klesne pod minimální teplotu kotle (varianta 3) a není k dispozici zvyšování teploty zpátečky, musí být odběrná místa odpojena prostřednictvím odpovídající regulace 10

11 Rozměry Uno-3 ( ) u n m k 2 i 5 o 12 6 q d 7 8 p (95-1 ( ) 10) ( ) ( ) 14 t h e f 11 g a r s l 10 b } 1 výstup DN 50, PN 6 ( ) DN 65, PN 6 ( ) 2 vstup 3 pojistné hrdlo R 1 ¼ ( ) R 1 ½ ( ) 4 výstup pro ohřívač R 1 ¼ 5 vstup od ohřívače R 1 ¼ 6 vypouštění R1 ( ) R 1 ½ ( ) 7 spalinové hrdlo Ø vnější, tloušťka plechu 3 mm 8 čisticí otvor 9 řídící panel ( ): nahoře ( ): volitelně nahoře, vlevo nebo vpravo 10 nosníky soklu: šířka 50 mm 11 kotlová dvířka s dorazem vpravo (na přání vlevo) 12 sběrač spalin - čisticí hrdlo R 1 ( ) 13 ev. tlumicí prvky (pružné uložení), šířka 80 mm, výška 50 mm 14 tlumič hluku hořáku provedení b-i) - bez koleček ( ) - s kolečky - nastavitelně až 170 mm ( ) Uno-3 l b h a d e f g i k m n o p q r s t u Typ Ø ( ) ; 4xM (160) /270; 4xM ( ) ; 4xM ( ) ; 4xM Uno-3 (320, 360) 5 q v u h 205 g k i a b m 860 s t l 8 e f d Uno-3 l b h a d e f g i k m q s t u v Typ Ø ( ) ; 4xM výstup DN 80, PN 6 2 vstup DN 80, PN 6 3 jímka termostatu ¾ 4 vypouštění R 1 ½ 5 spalinové hrdlo Ø vnější, tloušťka plechu 3 mm 6 čisticí otvor 455/95 mm 7 řídící panel vpravo / vlevo / nahoře 8 nosníky soklu, šířka 50 mm 9 kotlová dvířka s dorazem vpravo (na přání vlevo) 10 sběrač spalin - čisticí hrdlo R 1 11 tlumič hluku hořáku - podpěry na kolečkách, výška 50 mm, nastavitelné až do 170 mm (na vyžádání) 12 ev. tlumicí prvky (pružné uložení), šířka 80 mm, výška 50 mm 11

12 Rozměry bez opláštění a prostorové požadavky Upozornění: Ohřívač je dodáván v samostatném balení, musí být namontován na místě Na přání může být k dodávce volně přiložen sběrač spalin a připojovací hrdla kotle Na připojovací hrdla nesmí působit žádná zátěž od připojených rozvodů Uno-3 ( ) kotel bez ohřívače Uno-3 (320, 360) H H1 B L2 L1 délka vč. hrdla a sběrače bez hrdla Uno-3 šířka spalin a sběrače spalin výška hmotnost typ B L1 L2 H kg ( ) (160) ( ) ( ) Uno-3 šířka délka délka výška hmotnost typ B L1 L2 H kg ( ) Minimální potřebná šířka dveří a chodby pro dopravu kotle V případě následujících údajů se jedná o minimální hodnoty. Příklad výpočtu potřebné šířky chodby šířka dveří T = K = T = B T B K x L x L T = šířka dveří K = šířka chodby B = šířka kotle L = max. délka kotle Uno-3 ( ) K = 680 x 1513 = šířka chodby 1286 Uno-3 (160) K = 680 x 1515 = šířka chodby 1288 Uno-3 ( ) K = 750 x 1535 = šířka chodby 1439 Uno-3 ( ) K = 750 x 2015 = šířka chodby 1890 Uno-3 ( ) K = 750 x 2114 = šířka chodby 1982 K L B < 150 T 12

13 Rozměry bez opláštění a prostorové požadavky Vyklopení kotlových dvířek a rozměry krytu b a b a f c c g e h d d d tlumič hluku typ a b c d e 1 f g h Uno-3 (110) závisí na typu hořáku 558 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (125) závisí na typu hořáku 584 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (160) závisí na typu hořáku 584 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (190) závisí na typu hořáku 602 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (220) závisí na typu hořáku 606 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (250) závisí na typu hořáku 606 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (280) závisí na typu hořáku 606 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (320) závisí na typu hořáku 606 závisí na typu hořáku 400 závisí na typu hořáku Uno-3 (360) závisí na typu hořáku 606 závisí na typu hořáku 400 závisí na typu hořáku minimální odstup 100 mm 13

14 Rozměry bez opláštění a prostorové požadavky Minimální rozměry pro transport stojícího kotle Kotel (bez ohřívače) stojící s výkyvnými dvířky dole, přeprava na stavbě pomocí zvedacího vozíku nebo válečků Příklad výpočtu potřebné šířky chodby šířka dveří T = Uno-3 ( ) K = 680 x 1084 = šířka chodby 922 Uno-3 (160) K = 680 x 1180 = šířka chodby 1003 Uno-3 ( ) K = 750 x 1335 = šířka chodby 1252 Uno-3 ( ) K = 750 x 1481 = šířka chodby 1389 Rozměry kotlových dvířek Prostor pro použití zdvihacího vozíku 1 transportní deska 2 trubka jako váleček 3 kotlová dvířka (demontovatelná) 4 opěrný třmen výška kotle vč. hrdla a sběrače bez hrdla Uno-3 spalin sběrač spalin šířka délka typ H1 H2 B L ( ) (160) ( ) ( ) ( ) max. šířka použitelná výška od podlahy Uno-3 pro zdvih. vozík se dvířky bez dvířek typ a b c ( ) ( ) ( ) Rozměry pro montáž hořáku Uno-3 ( ) Uno-3 ( ) Uno-3 A B C D F Ø Ø (110) ;4xM Uno-3 A B C D M Ø Ø (160) /270;4xM ( ) ;4xM

15 Teplota spalin v závislosti na výkonu Topná voda 80/60 C , , Abgastemperatur teplota spalin o C ( C) topný Kesselleistung výkon kotle [kw] (kw) kw = výkon kotle C = teplota spalin při čisté teplosměnné ploše, teplotě výstupní vody 80 C, teplotě vstupní vody 60 C (provozní měření podle DIN 4702) - provoz s extra lehkým topným olejem, λ = 1,22 při plném výkonu (CO 2 pro extra lehký topný olej = 12,5 %) - snížení teploty vody o 10 K vede ke snížení teploty spalin o cca 6-8 K - změna obsahu CO 2 o +/-1% vede ke změně teploty spalin o cca -/+8 K Regulátory teploty spalin Uno-3 typ (110) Uno-3 typ (125) Uno-3 typ (160) Uno-3 typ (190) regulátory 3R5+2R3/290 regulátory 3R5+2R3/290 regulátory 6 R5/290 regulátory 6R5+6R2/290 Uno-3 typ (220) Uno-3 typ (250) Uno-3 typ (280) Uno-3 (320, 360) regulátory 9R5/290 regulátory 6R5+3R3/290 regulátory 6R5+6R2/290 s teplosměnnými plochami z prolisovaných trubek - regulátory nejsou nutné 15

16 Projektování Předpisy a směrnice Musí být dodržené následující předpisy a směrnice: - technické informace a montážní návod firmy Hoval - hydraulické a regulačně-technické předpisy firmy Hoval - předpisy místního stavebního úřadu - protipožární předpisy - směrnice DVGW - DIN 4751 list 1 a 2 Bezpečnostně-technické požadavky - DIN 4701 vytápění Pravidla pro výpočet tepelných ztrát budovy - VDI 2035 Zabránění škodám způsobených korozí a vodním kamenem v ohřívači Kvalita vody Topná voda - musí být dodržena ČSN a směrnice VDI Obzvlášť je třeba dbát následujících ustanovení: - kotle a ohřívače Hoval jsou vhodné pro vytápěcí systémy bez signifikantního vnikání kyslíku (zařízení typu I podle ČSN zařízení s kontinuálním vnikáním kyslíku (např. podlahové vytápění bez difúzně těsných plastových trubek) nebo s přerušovaným vnikáním kyslíku (např. je-li potřebné časté doplňování) je třeba vybavit oddělením systémů - používanou topnou vodu je třeba kontrolovat minimálně 1x ročně, podle doporučení výrobce inhibitorů i častěji - pokud u stávajícího zařízení (např. při výměně kotle) kvalita stávající vody odpovídá VDI 2035, výměna topné vody se nedoporučuje. Pro doplňovací vodu platí VDI před naplněním nového, poř. i stávajícího zařízení vodou je třeba provést odborné vyčištění a propláchnutí topného systému. Kotel smí být naplněn až po propláchnutí topného systému. - díly kotle/ohřívače, které přicházejí do styku s vodou, jsou vyrobeny ze železných materiálů a nerezové oceli - z důvodu nebezpečí koroze pod napětím u nerezových částí kotle nesmí být překročen obsah chloridů v topné vodě 50mg/l - hodnota ph topné vody by se po 6 až 12 týdnech provozu měla pohybovat v rozmezí 8,3-9,5 Plnicí a doplňovací voda - pro zařízení s kotli Hoval je zpravidla nejvhodnějším plnicím a doplňovacím médiem neupravená pitná voda. Každopádně však musí kvalita neupravené pitné vody odpovídat směrnici VDI 2035, popř. musí být upravena odsolením a/nebo inhibitory. Přitom je třeba dbát ustanovení ČSN aby byla zachována vysoká účinnost kotle a zabránilo se přehřívání teplosměnných ploch, nesmí být překračovány hodnoty uvedené v tabulce v závislosti na výkonu kotle (eventuálně nejmenšího kotle ve vícekotlových systémech) - úhrnné množství plnicí a doplňovací vody, použité za dobu životnosti kotle, by nemělo přesáhnout trojnásobek objemu vodní náplně zařízení Topné zařízení Spalovací vzduch - musí být zajištěn dostatečný přívod spalovacího vzduchu, přívod vzduchu nesmí být nikdy uzavírán - minimální volný průřez pro přívod spalovacího vzduchu je 6,5 cm 2 na 1 kw výkonu kotle Prostorové požadavky - čistící otvor na spalovacím hrdle musí být dobře přístupný Instalace tepelné izolace - pro instalaci izolační matrace a opláštění je třeba dodržet boční odstup (vlevo i vpravo) minimálně 40 cm. Po instalaci opláštění může být kotel přisunut ke zdi. - 2 kotle mohou být projektovány bez meziprostoru, přičemž je třeba nejprve nainstalovat tepelnou izolaci a opláštění sousedících částí a pak posunout oba kotle společně (kotlová dvířka musí být u kotle umístěného vlevo otevíratelná doleva, u kotle umístěného vpravo otevíratelná doprava) Skupiny armatur - při použití více skupin armatur musí být na stavbě použit nástěnný rozvaděč a 3-cestný směšovač Hydraulické zapojení viz kapitola»regulace«montáž olejového hořáku - konektorové připojení hořáku musí být podle normy provedeno v opačném směru, než je směr otevírání dvířek kotle - hořák musí být namontován tak, aby bylo možné kotlová dvířka vyklopit o 90 - přestavba na otevírání zprava doleva je možná na stavbě jako dodatečná úprava - u kotlů s dochlazovačem TCAF musí být hořák dimenzován pro tlakové ztráty jak kotle, tak i ThermoCondensoru Elektrické připojení hořáku - řídící napětí 1 x 230 V - motor hořáku 1 x 230 V - hořák musí být připojen normovaným konektorem od kotle - kabel hořáku je třeba zkrátit tak, aby při otevření dvířek bylo nutné konektorový spoj rozpojit Tlumení hluku Pro tlumení hluku jsou k dispozici tyto možnosti: - stěny kotelny, stropy a podlahy provést pokud možno masívní, instalovat tlumiče hluku sání, nosníky a konzoly rozvodů opatřit tlumící izolací - použít protihlukové kryty hořáků - pokud jsou pod nebo nad kotelnou bytové prostory, je třeba použít antivibrační gumové podložky nosníků soklu kotle a k připojení rozvodů použít pružné kompenzátory - oběhová čerpadla připojit do rozvodů s použitím kompenzátorů - k utlumení hluku vznikajícího spalováním a přenášeného do komínu je možné instalovat v připojení ke komínu tlumič hluku kouřovodu (případně zajistit místo pro jeho pozdější doplnění) Maximální plnicí množství podle VDI 2035 celková tvrdost plnicí vody do... [mol/m 3 ] 1 <0,1 0,5 1 1,5 2 2,5 3 >3,0 f H < >30 d H <0,56 2,8 5,6 8,4 11,2 14,0 16,8 >16,8 e H <0,71 3,6 7,1 10,7 14,2 17,8 21,3 >21,3 ~mg/l <10 50,0 100,0 150,0 200,0 250,0 300,0 >300 vodivost 2 <20 100,0 200,0 300,0 400,0 500,0 600,0 >600 velikost jednotlivého kotle maximální plnicí množství bez odsolování 50 až 200 kw 50 l/kw 20 l/kw 20 l/kw 200 až 600 kw 50 l/kw 50 l/kw 20 l/kw VŽDY ODSOLOVAT * suma zemních alkálií ** pokud vodivost překročí hodnotu uvedenou v tabulce, je třeba provést rozbor vody 16

17 Projektování Komín - spalinová cesta Připojení na komín - kouřovod mezi kotlem a komínem musí být proveden se stoupáním směrem ke komínu - při větší délce než 1 m je třeba spalinovod tepelně izolovat - vstup připojovací trubky do komínu musí být proveden tak, aby do kotle nemohl vtékat kondenzát - v připojení ke komínu musí být uzavíratelné hrdlo pro měření spalin s otvorem o vnitřním průměru mm, hrdlo musí být vyvedeno skrz tepelnou izolaci D < 2D 2 x D 1D Výška komína - odvod spalin musí být vodotěsný, odolávající kyselému prostředí a musí být schválen pro teploty > 160 C - u stávajících komínů musí být provedeno jeho vyvložkování dle pokynů odborníků, ve shodě s předpisy - průřez komínu musí být stanoven schváleným výpočtem, např. podle DIN doporučuje se instalovat omezovač tahu s přisáváním okolního vzduchu D Doporučený průřez komína Předpoklady: hladkostěnný komín z trubek z chromové oceli, připojení 2,5 m, Σζ = 2,2, připojení a komín s tepelnou izolací. nadmořská výška 1000 m, teplota venkovního vzduchu 30 C. výška průměr komína a kouřovodu Ø mm 25 m m m m m Uno-3 typ (95) (110) (125) (160) (190) (220) (250) (280) (320) (360) m = účinná výška komína 17

18 Příklady použití Hydraulické zapojení - Uno-3 s regulátorem vytápění TopTronic T Hydraulické schéma BBAT080 Hydraulické zapojení - Uno-3 s regulátorem vytápění TopTronic T Hydraulické schéma BBAT100 Důležitá upozornění: - uvedená schémata jsou jen principiálním řešením, která neobsahují všechny potřebné prvky. Instalace se řídí místně platnými nařízeními, požadavky na dimenzování a dalšími předpisy. - u podlahového vytápění musí být instalován hlídač výstupní teploty - uzavírací armatury mezi kotlem a bezpečnostními prvky musí být zabezpečeny proti nechtěnému uzavření (expanzní nádoba, pojistný ventil atd.) - je třeba instalovat smyčky pro zamezení samotížné cirkulace RS-T dálkový ovladač AF snímač vnější teploty RLF snímač teploty vratné vody VF1 snímač výstupní teploty 1 VF2 snímač výstupní teploty 2 VF3 snímač výstupní teploty 3 VF4 snímač výstupní teploty 4 KF snímač teploty v kotli 18 SF snímač ohřívače B1 hlídač výst. teploty (v případě potřeby) MK1 čerpadlo topného okruhu 1 MK2 čerpadlo topného okruhu 2 MK3 čerpadlo topného okruhu 3 MK4 čerpadlo topného okruhu 4 SLP nabíjecí čerpadlo ohřívače ZUP přívodní čerpadlo YK1 směšovač s pohonem 1 YK2 směšovač s pohonem 2 YK3 směšovač s pohonem 3 YK4 směšovač s pohonem 4 YKR směšovač na vratné vodě s pohonem Změny vyhrazeny,
