SYSTÉMY PRO PŘIPOJENÍ KOTLŮ

Transkript

1 SYSTÉMY PRO PŘIPOJENÍ KOTLŮ Systémy pro malé kotelny do 70 kw 38 Čerpadlové skupiny pro topné okruhy 40 Čerpadlové skupiny speciální 4 Příslušenství k čerpadlovým skupinám 45 Rozdělovače 45 Čerpadlové sady 47 Cenově zvýhodněné sestavy 47 Čerpadlové sady se zálohovaným čerpadlem 48 Systémy pro střední kotelny do 100 kw 49 Systémy pro závěsné a kondenzační kotle 50 TKM Směšovací okruh 51 Příslušenství 51 Condix - čerpadlová skupina pro kondenzační kotle 5 Systémy pro velké kotelny do 300 kw 54 Rozdělovače 56 Čerpadlové skupiny 57 Stabilizátory kvality otopné soustavy (hydraulické výhybky) 61 Přechodová šroubení 6 Univerzální kaskády 63 Systémy pro připojení vzduchotechnických jednotek 66 Regulace 68 Regulátory topení Elodrive 68 Objednací čísla skladového zboží jsou vytištěna tučně. 37

2 Systémy pro malé kotelny do 70 kw Univerzální pro všechny typy kotlů a pro všechny výrobce. Výrobky: Poz. Popis A B C D E F Zásobník teplé užitkové vody Radiátory Podlahové vytápění Tepelný zdroj Kotel na pevná paliva Zimní zahrada (nemrznoucí směs) Poz. Popis Strana 1 Souprava pro regulaci konstantní teploty 46 Čerpadlová skupina 44 3 Čerpadlová skupina 44 4 Oddělovací systém 48 5 Servomotor 49 6 Rozdělovač a zběrač 49 7 Souprava ochrany kotle proti nízkoteplotní korozi 47 8 Univerzální skupina napojovacího vedení 9 Souprava pro připojení expanzní nádoby Pojistná skupina 11 Hydraulický stabilizátor 50 Konkrétní technické řešení naleznete v Katalogu technických řešení. Žádejte u našich obchodních zástupců. 38

3 Čerpadlové skupiny Edition 8 Kompletní konstrukční řada 1 a 1 1/4 Stejné rozměry a optický vzhled u všech velikostí Kompletní vybavení nástěnnými držáky Nová izolace umožňující chlazení elektronických čerpadel proudícím vzduchem Nesměšovaný okruh a směšovaný okruh vybavený třícestným směšovačem s plynule nastavitelným obtokem V kombinaci s rozdělovači Meibes možnost sestavení více okruhových systémů 100 % tlakově odzkoušeno Izolace s odnímatelným čelním panelem Oddělovací systém Souprava pro regulaci konstantní teploty Souprava ochrany kotle proti nízkoteplotní korozi 39

4 Čerpadlové skupiny UK (nesmě šo vaný okruh) Čerpadlové skupiny Kompletní sestava s oběhovým čerpadlem (180 mm), dvěma kulovými kohouty, zpětnou klapkou včet ně vzduchové propusti ve zpětném vedení, dva kontaktní teploměry integrované v rukojeti kulového kohoutu, kulový kohout pod čerpadlem, izola ce EPP, propojovací díly, montážní konzole, vše kompletně smon továno. 1 bez čerpadla EA 4 675,- 1 Grundfos AlphaL ,- 1 Grundfos Alpha ,- 1 Wilo Yonos Pico 5/ WI ,- 1 Wilo Stratos Para 5/1-7* WI ,- 1 Wilo Stratos Pico 5/ WI ,- 1 1/4 bez čerpadla 6681 EA 6 67,- 1 1/4 Grundfos AlphaL ,- 1 1/4 Grundfos Alpha ,- 1 1/4 Wilo Yonos Pico 30/ WI 1 71,- 1 1/4 Wilo Stratos Para 30/1-7* WI 14 04,- 1 1/4 Wilo Stratos Pico 30/ WI 13 36,- *Včetně možnosti řízení signálem 0-10 V. Další typy čerpadel na vyžádání. Technické údaje DN 5 3 Horní přípojka G 1 IG G 1 1/4 IG Dolní přípojka G 1 1/ AG (plošné utěsnění) Čerpadlo viz objednací čísla Vzdálenost os 15 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 40 Š 50 H 55 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 10 C Provozní teplota až 110 C Hodnota KVs 9,7 11,0 Průtokový diagram Čerpadlová skupina UK Tlaková ztráta [bar] Objemový průtok [l/h] 40

5 Čerpadlové skupiny Čerpadlové skupiny MK (směšovaný okruh) trojcestný T-směšovač s plynule nastavitelným obtokem Kompletní sestava s oběhovým čerpadlem (180 mm), dvě ma kulovými kohouty, zpět nou klapkou včetně vzduchové propusti ve zpětném vedení, dva integrované kon taktní teploměry v ru kojeti ku lového kohoutu, smě šovač, izolace EPP, propojovací díly, montážní konzole, vše kompletně smontováno. Provedení Obj. č. pravé prov. Obj. č. levé prov. Kč/ks 1 bez čerpadla EA EA L 6 715,- 1 Grundfos AlphaL L 1 017,- 1 Grundfos Alpha L 1 569,- 1 Wilo Yonos PICO 5/ WI WI L 1 194,- 1 Wilo Stratos PARA 5/1-7* WI WI L ,- 1 Stratos Pico 5/ WI WI L ,- Technické údaje DN 5 3 Horní přípojka G 1 IG G 1 1/4 IG Dolní přípojka G 1 1/ AG (plošné utěsnění) Čerpadlo viz objednací čísla Vzdálenost os 15 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 40 Š 50 H 55 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 10 C Provozní teplota až 110 C Hodnota KVs 6, 6,4 1 1/4 bez čerpadla 6683 EA 6683 EA L 8 95,- 1 1/4 Grundfos AlphaL L ,- 1 1/4 Grundfos Alpha L 14 97,- 1 1/4 Wilo Yonos PICO 30/ WI WI L ,- 1 1/4 Wilo Stratos PARA 30/1-7* WI WI L ,- 1 1/4 Wilo Stratos PICO 30/ WI WI L ,- Průtokový diagram Pozor! Variantu s čerpadlem vlevo nutno specifikovat v objednávce, dodatečná záměna není možná. Tlaková ztráta [bar] Clony pro změnu hodnoty Kvs Čerpadlová skupina MK Objemový průtok [l/h] Kvs, ,- Kvs 5, ,- Trojcestný ventil SIEMENS VXB 489 R... Na přání lze do čerpadlových skupin Meibes - MK integrovat směšovač SIEMENS a tím dosáhnout dalších možností hodnoty kvs Typ DN Hodnoty k vs Regulační rozsah p Vmax [mm] [m 3 /h] S V [kpa] VXB489R5-1.6A 5 1,6 > VXB489R5-.5A,5 VXB489R5-4A 4 VXB489R5-6.3A 6,3 VXB489R5-8A 8 VXB489R3-10A VXB489R3-16A 16 Servomotor SSY319-0 V, SSC819-4 V, SSC619-4 V, 0-10 V Pozor! Variantu se směšovačem Siemens nelze objednat s čerpadlem vlevo. Termín dodání varianty se směšovačem Siemens je 3 týdny. 41

6 Souprava pro regulaci konstantní teploty Trojcestný směšovač T s plynule nastavitelným obtokem Čerpadlové skupiny speciální Souprava pro regulaci konstantní teploty, elektronicky regulovaná MKTE Kompletní sestava s oběhovým čerpadlem (180 mm) s připojovacím kabelem m, dva trojcestné kulové kohouty (jeden s ručně nastavitelnou zpětnou klapkou), dva kontaktní teploměry, trojcestný směšovač T, s tříbodovým servopohonem (30 V~, 50 Hz) pro regulaci teploty náběhového okruhu (rozsah nastavení 0-80 C); čidlo teploty náběhového okruhu montováno v kohoutu pro náběhový okruh, příložný termostat, nástěnný držák, trubka zpětného okruhu, izolace EPP, vše kompletně smontováno. 1 bez čerpadla EA 9 81,- 1 Wilo Yonos PARA 5/ PA WI 1 569,- 1 Grundfos AlphaL ,- 1 Grundfos Alpha ,- 1 Wilo Yonos PICO 5/ WI 15 81,- 1 Wilo Stratos PARA 5/1-7* WI ,- 1 Wilo Stratos PICO 5/ WI ,- *Včetně možnosti řízení signálem 0-10 V. Technické údaje DN 5 Horní přípojka 1 IG Dolní přípojka 1 1/ AG (plošně utěsněná) Čerpadlo 180 mm DN5 Vzdálenost os 15 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca. V 500 Š 50 H 55 mm Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Indikace teploty 0 až 10 C Provozní teplota max. 110 C v okruhu směšovače 60 C Provozní tlak PN 6 Průtokový diagram Souprava pro regulaci konstantní teploty s trojbodovým servopohonem Tlaková ztráta [bar] Objemový průtok [l/h] Pozor! Variantu s čerpadlem vlevo nelze objednat. 4

7 Čerpadlové skupiny speciální Souprava ochrany kotle proti nízkoteplotní korozi, elektronicky regulovaná MKRE Souprava pro ochranu kotle proti nízkoteplotní korozi se montuje pod rozdělovače. Sestava reguluje teplotu zpětného vedení do kotle v závislosti na nastavené hodnotě směšovače. To má za následek, že kotel rychleji dosáhne své provozní teploty a v provozu není teplota zpětného okruhu nižší, než přednastavená hodnota. Cílem je zamezit kondenzaci ve spalovacím prostoru (zvýšení životnosti) a snížení škodlivých emisí. Minimální teplota ve zpětném vedení je závislá na typu kotle. Sestava je vybavena trojcestným směšovačem T s tříbodovým servopohonem (30 V~, 50 Hz) včetně regulace teploty ve zpětném vedení (rozsah nastavení C); čidlo teploty je montováno v kohoutu zpětného vedení. 1 bez čerpadla EA 9 81,- 1 Wilo Yonos PARA 5/ PA WI 1 017,- 1 Grundfos AlphaL ,- 1 Wilo Yonos PICO 5/ WI ,- 1 Grundfos Alpha ,- 1 Wilo Stratos Pico 5/ WI ,- Technické údaje DN 5 Horní přípojka HK-přípojka 1 1/ IG (plošně utěsněná) Dolní přípojka přípojka kotle 1 IG Čerpadlo 180 mm DN5 Vzdálenost os 15 mm Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca. V 500 Š 50 H 55 mm Těsnicí materiál PTFE (teflon), bezazbestové těsnění, EPDM Indikace teploty 0 až 10 C Provozní teplota max. 110 C Provozní tlak PN 6 Průtokový diagram Tlaková ztráta [bar] Objemový průtok [l/h] 43

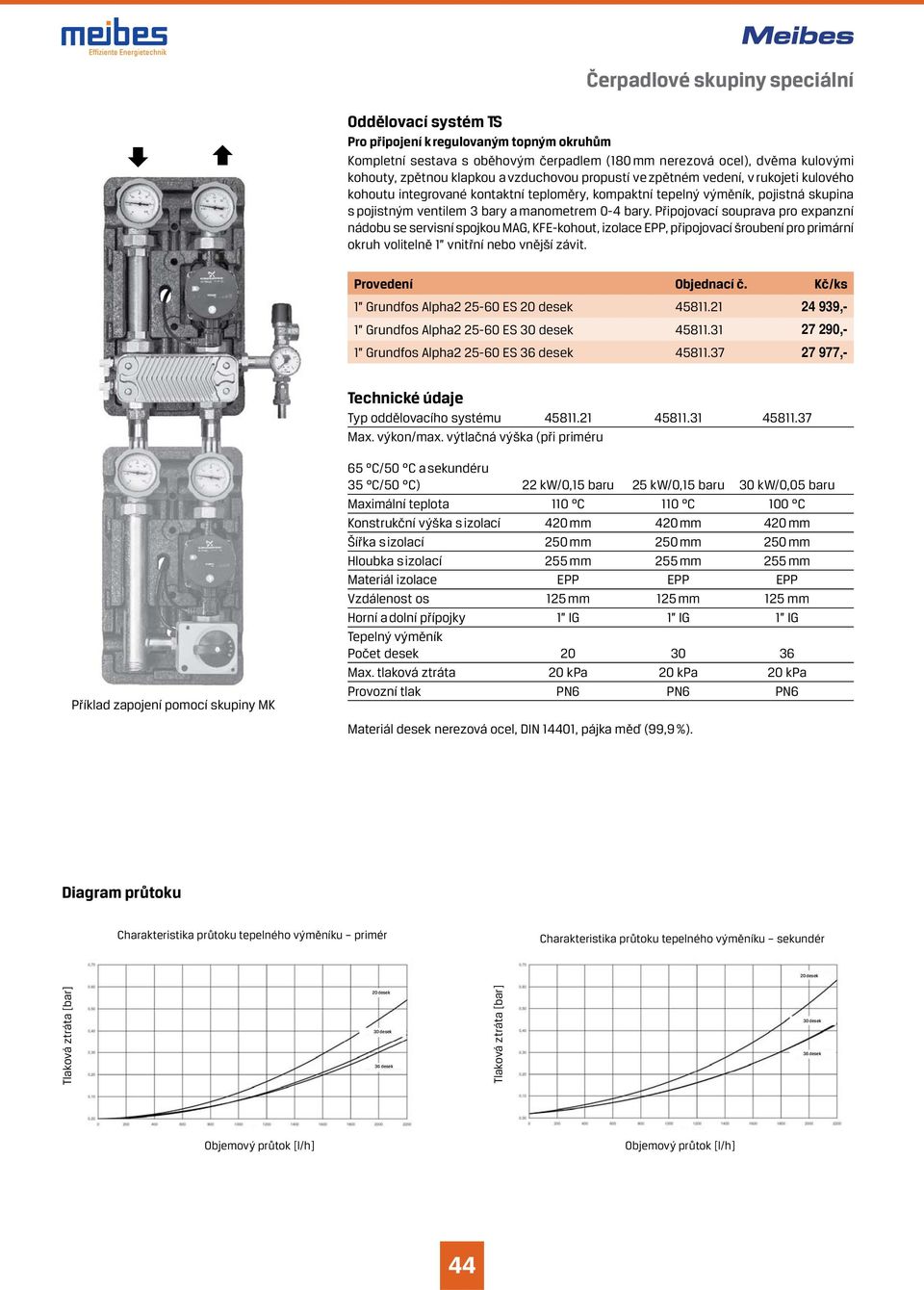

8 Čerpadlové skupiny speciální Oddělovací systém TS Pro připojení k regulovaným topným okruhům Kompletní sestava s oběhovým čerpadlem (180 mm nerezová ocel), dvě ma kulovými kohouty, zpětnou klap kou a vzdu chovou propustí ve zpětném vedení, v ruko jeti kulo vého kohoutu inte gro vané kontaktní teplo měry, kompaktní tepelný výměník, pojistná skupina s po jist ným ventilem 3 bary a mano met rem 0-4 bary. Připojo vací sou prava pro expanzní nádobu se servisní spojkou MAG, KFE-kohout, izolace EPP, při po jovací šrou bení pro primární okruh vo litelně 1 vnitřní nebo vnější závit. 1 Grundfos Alpha 5-60 ES 0 desek ,- 1 Grundfos Alpha 5-60 ES 30 desek ,- 1 Grundfos Alpha 5-60 ES 36 desek ,- Technické údaje Typ oddělovacího systému Max. výkon/max. výtlačná výška (při priméru Příklad zapojení pomocí skupiny MK 65 C/50 C a sekundéru 35 C/50 C) kw/0,15 baru 5 kw/0,15 baru 30 kw/0,05 baru Maximální teplota 110 C 110 C 100 C Konstrukční výška s izolací 40 mm 40 mm 40 mm Šířka s izolací 50 mm 50 mm 50 mm Hloubka s izolací 55 mm 55 mm 55 mm Materiál izolace EPP EPP EPP Vzdálenost os 15 mm 15 mm 15 mm Horní a dolní přípojky 1 IG 1 IG 1 IG Tepelný výměník Počet desek Max. tlaková ztráta 0 kpa 0 kpa 0 kpa Provozní tlak PN6 PN6 PN6 Materiál desek nerezová ocel, DIN 14401, pájka měď (99,9 %). Diagram průtoku Charakteristika průtoku tepelného výměníku primér Charakteristika průtoku tepelného výměníku sekundér 0 desek Tlaková ztráta [bar] 0 desek 30 desek 36 desek Tlaková ztráta [bar] 30 desek 36 desek Objemový průtok [l/h] Objemový průtok [l/h] 44

9 1 Příslušenství k čerpadlovým skupinám Šroubení se svěrným kroužkem pro měď mm S ,- 1 1/4 35 mm S ,- Servomotor včetně montážní sady S kabelem m pro přímou montáž na smě šovač skupin MK 30 V/50 Hz nebo 4 V, doba chodu 140 sekund, 90, 5 Nm s nouzovým ručním režimem a vizuální indikací polohy (s adaptérem pro směšovače Meibes). 30 V/50 Hz ,- 4 V ,- 4 V řidící signál 0-10 V (10 Nm) ,- 4 3 Servomotor s integrovanou regulací teploty Zapojen s kabelem m pro přímou montáž na směšovač, 30 V~, 50 Hz, doba chodu 140 sekund, 90, 5 Nm; rozsah nastavení C s nouzovým ručním provozem s vizuální indikací polohy; teplotní čidlo D=6 mm včetně kabelu s délkou 1 m. (s adaptérem pro směšovače Meibes). 30 V/50 Hz ,- 6 5 Servomotor s integrovanou ekvitermní regulací teploty Ekvitermní regulátor pro směšovaný okruh, může být doplněn prostorový přístroj pro dálkové ovládání. Servomotor Promatic CMP ,- Prostorový přístroj dálkového ovládání ,- Připojovací set Pro napojení čerpadlových skupin přímo ke kotli nebo na roz dělovač, jiného výrobce. 1 IG ,- 1 1/4 IG ,- Připojovací T-kus pro jímku čidla 1 IG x 1 AG x 1/ AG ,- Rozdělovač pro, 3 a 4 topné okruhy Izolace EPP, se dvěma, třemi popř. čtyřmi při po jovacími pá ry nahoru a dolů, možnost připojení více okruhů, pro čerpadlové skupiny UK/MK (univerzálně kom binovatelný s čerpadlovými skupinami 1 a 1 1/4 ). Odpadá problém s orientací hydraulického stabilizátoru MHK. 3 m 3 /hod, 70 kw, při t 0 C horní vývody 6/4 převlečné matice s plošným utěsněním dolní vývody 6/4 vnější závit s plošným utěsněním Pro topné okruhy ,- Pro 3 topné okruhy ,- Pro 4 topné okruhy ,- Konzole na stěnu Se šrouby a hmoždinkami pro výše uvedené rozdělovače ,- 45

10 15 15 RL VL Příslušenství k čerpadlovým skupinám Hydraulický stabilizátor pro malé systémy MHK Se třemi funkcemi: hydraulická výhybka, odlučovač vzdu chu, zachycovač nečistot a kalů a volitelně magnetický odlu čovač. Použitelný pro topné soustavy do 70 kw. Hydraulický stabilizátor s hydraulickou výhybkou MHK 5 m 3 /h = kw = 50 DN ,- MHK 3 m 3 /h = 3 kw = 70 DN ,- Hydraulický stabilizátor bez hydraulické výhybky MHKOW MHK 5 OW m 3 /h = kw = 50 DN ,- MHK 3 OW m 3 /h = 3 kw = 70 DN ,- *při T = 0K Sada magnetického odlučovače ( kusy) Pro následné vybavení stabilizátoru kvality otopné sou stavy o magnetické odlučování. Typ Objednací č. Kč/ks Pro Hydraulický stabilizátor otopné soustavy DN ,- Pojistná souprava Kompletně utěsněna a izolována. Skládá se z rozdělovače s přípojkou 1/ IG včetně pojistného ventilu 1/ 3/4-3 bary manometrem 4 bary a s odvzdušňovacím automatem ,- Připojovací set pro přímé napojení čerpadlové skupiny na hydraulický stabilizátor MHK. 1 1/ AG x 1 1/ IG ,- Schema hydraulického stabilizátoru MHK Topný okruh přívod 15 mm Topný okruh zpátečka Plošně utěsnitelné připojení a jednotná rozteč Automatický odvzdušňovací ventil Přívod kotel Jímka pro čidlo teploty Odlučovací komora vzduchu a mikrobublin Hydraulická výhybka 15 mm Sběrná komora nečistot a kalů Zpátečka kotel Magnetický odlučovač nečistot (volitelně) Vypouštěcí ventil 46

11 Čerpadlové sady a cenově zvýhodněné sestavy Souprava pro připojení expanzní nádoby S úhelníkovým držákem na stěnu pro přímé, flexibilní připo jení ke zpětnému vedení. Skládá se z hadice z ušlechtilé oceli Meiflex 3/4, na obou stranách s plošným utěsněním, délka 700 mm, těsnění 3/4, servisní spojka MAG 3/4 (pro oddělení expanzní nádoby, aniž by bylo nutné systém vyprázdnit), úhelníkový držák na stěnu vždy se dvěma šrouby, podložkami a hmož din ka mi pro montáž na stěnu. Pro expanzní nádoby s max. průměrem 440 mm ,- Čerpadlová sada Sestava s oběhovým čerpadlem (180 mm), s kulovým kohoutem nad i pod čerpadlem a teploměrem. 1 bez čerpadla ,- 1 Wilo Yonos PARA 5/6 611PA WI 3 848,- Čerpadlový set Sestava se dvěma kulo vými kohouty, zpětnou klapkou včetně vzduchové propusti ve zpětném okruhu, dva kontaktní teploměry integrované v rukojeti kulového kohoutu, kulový kohout pod čerpadlem, propojovací díly. 1 bez čerpadla ,- 11/4 bez čerpadla ,- 1 Wilo Yonos PARA 5/6 6117PA WI 4 45,- Čerpadlové skupiny UK 1 Grundfos Alpha ,- 1 Wilo Yonos PARA 5/ PA WI 7 707,- Čerpadlové skupiny MK včetně servopohonu 30 V 1 Grundfos Alpha ,- 1 Wilo Yonos PARA 5/ PA WI ,- Rozdělovač pro topné okruhy včetně konzolí 3 m 3 /h ,- 47

12 Čerpadlové sestavy se zálohovaným čerpadlem Čerpadlová sada se záložním zdrojem a řídící jednotkou CP-01 S Čerpadlová sada obsahuje: kulový kohout s jímkou pro teploměr, kontaktní teploměr, 63 mm, 0 10 C, kulový kohout pro sací stranu čerpadla, záložní zdroj včetně akumulátoru, řídící jednotku sestavy CP-01 S S čerpadlem CP mm a řídící jednotkou CP-01 S 611 JA 9 449,- Jak je uvedeno výše, avšak s 3- cestným směšovacím ventilem a servopohonem ELOMIX 3-cestný směšovač EDEM 3-0-6, PN10, velikost 3/4, 6 Kvs m 3 /h, servopohon EDST 10/4. S čerpadlem CP mm a řídící jednotkou CP-01 S, 3-cestný směšovací ventil, servophon 4 V 611 JA ,- 3-cestný směšovač EDEM 3-5-8, PN10, velikost 1, 8 Kvs m 3 /h, servopohon EDST 10/4. S čerpadlem CP mm a řídící jednotkou CP-01 S, 3-cestný směšovací ventil, servophon 4 V 611 JA ,- Čerpadlová skupina MK (směšovaný okruh Kvs 6,) se záložním zdrojem a řídící jednotkou CP-01 S a servopohonem 4 V Kompletní sestava s oběhovým čerpadlem (180 mm), dvě ma kulovými kohouty, zpět nou klapkou včetně vzduchové propusti ve zpětném vedení, dva integrované kon taktní teploměry v ru kojeti ku lového kohoutu, smě šovač, izolace EPP, propojovací díly, montážní konzole, vše kompletně smon továno. S čerpadlem CP mm a řídící jednotkou CP-01 S JA ,- Technické parametry sestavy CP-01 S Napájení 30 V, 50 Hz, příkon max. 40 W, tř. ochrany II Zálohovací akumulátor 1 V, 18 Ah (bezúdržbový olověný, životnost max. 5 let) Doba provozu čerpadla z akumulátoru až 4 hod. (závisí na provozním režimu) Příkon čerpadla 4 W (závisí na režimu a na průtoku v soustavě) Energetická účinnost čerpadla dle 6/01/ES EEI 0, Výtlak čerpadla max. 4 m Objemový průtok čerpadla max.,1 m 3 /hod. Max. provozní tlak čerpadla 1 MPa Připojovací šroubení čerpadla G 1 ½ Čerpadlo 180 mm, závity 1 1/ Minimální vstupní tlak čerpadla 10 kpa při 80 C, 100 kpa při 110 C Teplota kapaliny přepravované čerpadlem C až 110 C Rozsah teploty okolí čerpadla 0 C až 40 C Výstup pro řízení servomotoru směšovacího ventilu impulzy 4 V stř., max. W rychlost pohybu nastavitelná (napájení je zálohované) Rozsah nastavení zabudovaného regulátoru 30 až 70 C teploty Výstup pro nouzové chlazení 1 V, max. 1 A Signalizace poruchy zabudovaný displej a akustický signalizátor Výstup pro varovnou sirénu 1 V, max. 1 A Rozsah teploty okolí řídicí jednotky -10 až +40 C Krytí řídicí jednotky IP 40 Rozměry řídicí jednotky mm Dvojice snímačů teploty CP-01 T Spalinový termostat CP-01 F 48

13 Systémy pro střední kotelny do 100 kw Rozdělovače vzdálenost os 00 mm, pro montáž na stěnu Izolace EPP, se nebo 3 páry přípojek směrem nahoru (1 1/ převlečná matice s plošným utěsněním), 1 pár přípojek směrem dolů ( převlečná matice s plošným utěsněním a s dílem pro zašroubování AG 1 1/ IG), vzdálenost os 00 mm; pro montáž čerpadlových skupin V-UK, V-MK; možnost vyprázdnění obou komor pomocí kohoutů KFE 1/, pro výkon až 100 kw (při T=0K). Typ Objednací č. Kč/ks topné okruhy ,- 3 topné okruhy ,- Držák na stěnu Pár, se šrouby a hmoždinkami pro výše uvedené rozdělovače ,- Hydraulická výhybka Včetně odvzdušňovače a odkalovače, vzdálenost os 00 mm, pro horizontální nebo vertikální montáž, s ručním odvzdušňovačem a KFE - kohoutem včetně koncovky hadice a krytky, ponorná jímka 3/8 IG (vnitřní průměr 10 mm) pro teplotní čidlo přívodu, set šroubení 1 1/ IG (primární vedení) s kompletní izolací, nástěnné držáky. Typ Výkon* Přípojka Objednací č. Kč/ks Pro čerpadl. skupiny VK/UK kw = / ,- *při T = 0K Magnetický odlučovač-1kus Pro následné vybavení stabilizátoru kvality otopné sou stavy a hydraulické výhybky. Typ Objednací č. Kč/ks Pro hydraulickou výhybku (1 ks) ,- V-UK V-MK Čerpadlové skupiny pro tento systém najdete na straně cca.550 cca.550 cca.175 cca

14 Systémy pro závěsné kotle TKM kompaktní směšovací okruh pro závěsné kotle Vyvinutý speciálně pro závěsné kotle, vhodný pro všechny výrobce/typy Speciálně pro závěsné kotle Montáž pod kotlem nebo vedle kotle S individuálními flexibilními přípojkami, pro všechny výrobce/typy S integrovaným hydraulickým stabilizátorem Pro všechny regulátory s tříbodovou regulací Možnost dodávky včetně regulátorů Instalační schéma: Závěsný kotel Meibes - TKM Průtokoměr a vyrovnávací ventil Průtokoměr a vyrovnávací ventil Podlahové vytápění Topná tělesa Příklad připojení jednoho nesměšovaného a jednoho smě šovaného topného okruhu s TKM. Dva průtokoměry slouží pro regulaci po třeb ných objemo vých průtoků obou topných okru hů. 50

15 TKM - kompaktní směšovací okruh TKM směšovací okruh pro závěsné kotle Kompaktní blok TKM z mosazi s integrovaným hy drau lickým stabilizátorem, směšovačem s nastavitelným obto kem a integrovaným servomotorem, čerpadlo s při po jo vacím kabelem dlouhým m, jímkou pro čidlo náběhového okruhu, od vzduš ňo vacími zátkami, připojovací soupravou pro montáž pod zá věsný kotel sestávající ze dvou T kusů a dvou flexibilních spojek z ušlechtilé oceli, sada těsnění, izolace EPP, kom pletně předem smontován a přezkoušen z hle diska těs nosti. Průtokový diagram Tlaková ztráta [bar] TKM - kompaktní směšovací okruh TKM s motorem směšovače Grundfos Alpha ,- TKM s motorem směšovače s integrovanou regulací Grundfos Alpha ,- M Technické údaje Horní přípojka Dolní přípojka 3/4 AG 3/4 AG (plošné utěsnění) viz objednací čísla 4 mm mosaz, izolace EPP cca V 80 Š 5 H 165 mm O-kroužek EPDM až 6 barů Čerpadlo Vzdálenost os Materiál konstrukč. dílů Rozměry Materiál těsnění Provozní tlak Provozní teplota až 110 C Hodnota KVs,8 Objemový průtok [l/h] Příslušenství pro TKM Vyrovnávací ventil s průtokoměrem Montážní sada se skládá ze dvou omezovačů průtočného množství, kompletní se šroubením, těsnění a flexibilní propojení. -8 l/min, 3/4 IG/AG ,- Připojovací souprava Dvoustranné připojení Připojovací souprava pro umístění vedle kotle se skládá ze dvou kusů flexibilní zvlněné trubky, délka 50 cm a 80 cm, izolované s koncovými krytkami a převlečnými maticemi pro plošně utěsněné spojení ,- Jednostranné připojení Připojovací souprava pro umístění vedle kotle se skládá ze dvou kusů flexibilní zvlněné trubky, délka 50 cm, izo lované s koncovými krytkami a převlečnými maticemi pro plošně utěsněné spojení ,- 51

16 Condix čerpadlová skupina pro kondenzační kotle Pro vyšší energetickou účinnost v systémech s kondenzačními kotly Integruje směšovaný a nesměšovaný okruh Condix lze ideálně používat také při využití několika různých zdrojů tepla. Při provozu topného systému s čerpadlovou skupinou Condix se dosahuje nižší teplota ve zpětném vedení. Zvyšuje se doba oběhu topné vody v systému: snížení četnosti zapínání hořáku. Skoro po celý rok nedojde k dosažení rosného bodu: lepší využití kondenzační techniky. Příklad hydraulického zapojení Nesměšovaný topný okruh Směšovaný topný okruh Condix Zdroj tepla 5

17 Condix čerpadlová skupina pro kondenzační kotle Oba integrované topné okruhy, přímý a směšovaný, jsou postupně využívány díky inteligentnímu systému směšovače a pomocí pouze 1 čerpadla takže optimálně snižují teplotu ve zpětném vedení. Condix má také k dispozici zapojení pro zajištění priority zásobníku. Optimalizace využití kondenzační techniky je celoročně aktivně podporována snížením teploty ve zpětném vedení. Alternativně vzniká možnost nízkoteplotního topného okruhu a nabíjení a vybíjení akumulačního zásobníku pomocí pouze jediné směšovací a přepínací armatury. S jednotkou Condix lze odstranit použití čerpadel a náročných hydraulických komponentů. Veškeré potřebné funkce, jako je rozdělovač a hydraulická výhybka, jsou již integrovány. Grundfos Alpha ,- Wilo Yonos Para 15/ ,- MK UK 1 vč. svorkovnice, kompletní kabelové připojení Grundfos Alpha ,- vč. svorkovnice, kompletní kabelové připojení Wilo Yonos Para 15/ ,- * * Adaptér 4 V ,- Připojení pro hydraulický stabilizátor ,- Servomotor pro čerpadlovou skupinu Condix vč. montážní sady 30 V 50 Hz ,- zdroj Technické údaje UK * Přípojky volitelné: vlevo/vpravo nebo dozadu 1 Směšovaný okruh (MK): v závislosti na zbytkové dopravní výšce čerpadla max. 0 kw (T = 10 K) Nesměšovaný okruh 1 (UK1): v závislosti na zbytkové dopravní výšce čerpadla max. 0 kw (T = 0 K) Připojení zásobníku (UK): v závislosti na zbytkové dopravní výšce čerpadla max. 0 kw (T = 0 K) Přípojky nahoře: 3/4 vnitřní závit Přípojky dole: 1 vnější závit Přípojky vlevo: 1 vnější závit Vzdálenost os přípojek: 100 mm Čerpadlo: 1 vnější závit, AA = 130 mm Rozměry V x Š x H v mm: 40 x 410 x 60 3 Průtokový diagram Čerpadlová skupina Condix 4 Tlaková ztráta [bar] Směsovaný a nesměšovaný okruh Ohřev teplé vody Objemový průtok [l/h] 53

18 Systémy pro velké kotelny Kompletní systém do 300 kw Kompletní systém tvoří tyto prvky: Rozdělovač pro nebo 3 topné okruhy libovolně kombinovatelné Rohové přípojky 90 při nedostatku místa Předem smontované čerpadlové skupiny DN 5 až DN 65 s velkým výběrem čerpadel Kaskádové sběrače Pro průtoky do 100 m 3 /h a výkon až 300 kw Hydraulický stabilizátor = odlučovač vzduchu, zachycovač nečistot, hy draulická výhybka Krátké montážní časy Jednoduchá kalkulace Jednoduchá projekce Spoje Victaulic Victaulic je známý systém spojů. Vyznačuje se rychlou a jednoduchou montáží. Při montáži se trubky přiloží k sobě a spojka Victaulic se umístí kolem trubek tak, aby ve žlábcích spojky ležely konce trubek. Příklad systému 54

19 Systémy pro velké kotelny 1 Přechodová šroubení externí 6 Hydraulický stabilizátor 61 3 Přechodové šroubení interní 56 4 Přechodové šroubení 57 5 Čerpadlová skupiny 57/58/59/60 6 Přechodová šroubení do topného okruhu 60 7 Rozdělovač 56 Při použití čerpadlových skupin od DN 40 je nutné zvolit požadovaný přechod do topného okruhu Sada redukcí pouze u V-skupin

20 Systémy pro velké kotelny - rozdělovač Rozdělovač (modul pro okruhy nebo pro 3 okruhy) Rozdělovač sestává ze dvou nad sebou umístěných komor s termickým oddělením náběhového a vratného okruhu. Okruh kotle lze připojit jak vlevo, tak také vpravo. Všechny přípojky jsou připraveny pro použití objímek Victaulic. Horní vývody pro připojení topných okruhů jsou provedeny se jmenovitou světlostí DN 50. Veškeré rozdělovače jsou dodávány jako lakované, s tlakovou zkouškou, kompletně izolované a se dvěma výškově nastavitelnými nohami. Kromě toho se společně dodávají také spojky Victaulic a zátky pro otvory 1/, jakož i izolace pro objímky Victaulic. Otvory jsou uzavřeny záslepkami. Alternativně lze zašroubovat vypouštěcí kohout. Systém rozdělovače sestává z elementů pro nebo 3 topné okruhy, které lze libovolně vzájemně kombinovat. Max. PN 10 Max. 110 C 1135 mm 50 mm Modul pro okruhy včetně objímek Victaulic se záslepkami a izolací AD AA Výkon Průtočné množství Vnější trubky Vzdálenost os Objednací č. Kč/ks 80 kw 1 m 3 /h 114, ,- 700 kw 30 m 3 /h 168, , kw 50 m 3 /h 168, ,- 300 kw 100 m 3 /h 19, , mm 50 mm Modul pro 3 okruhy včetně objímek Victaulic se záslepkami a izolací AD 80 kw 1 m 3 /h 114, ,- AA 700 kw 30 m 3 /h 168, , kw 50 m 3 /h 168, ,- 300 kw 100 m 3 /h 19, ,- Výkonové údaje při T = 0 K, max. teplota 110 C. Rohové přípojky 1 pár včetně objímek Victaulic a izolace 80 kw 1 m 3 /h 114, ,- 700/1150 kw 30/50 m 3 /h 168,3 340/ ,- 300 kw 100 m 3 /h 19, ,- Označovací štítky pro izolaci rozdělovače Pár (1x červená, 1x modrá), včetně hmoždinek a lišt pro popisky ,- Přechodové šroubení (systém interní) Ze stabilizátoru kvality do rozdělovače, nebo rohové přípojky Victaulic-Victaulic, 1 pár HZW jmenovitý V, W, WEZ trubky trubky Vzdálenost os Objednací č. Kč/ks DN 50 60,3 114, ,- DN 80 88,9 114, ,- DN ,3 168, ,- DN 150* 168,3 168, ,- DN 00* 19,1 19, ,- * Včetně izolace 56

21 Čerpadlové skupiny DN 5-3 Čerpadlová skupina V-UK (nesměšovaný okruh pro rozdělovače roztečí 00 mm a 50 mm) Kompletní jednotka s oběhovým čerpadlem (180 mm); dva kulové kohouty (ve zpětném vedení se zpětnou klapkou); dva kontaktní teplo měry integrované v rukojeti kulového kohoutu (rozsah indikace 0-10 C); jeden kulový kohout čerpadla s převlečnou maticí; izolace EPS; vzdálenost os od 00 mm volně volitelná; dolní vývod 1 1/ AG s plošným utěsněním, horní vývod s vnitřním závitem odpo vídajíc rozměrům čerpadla; (hodnota Kvs skupiny: DN 5 = 9,7; DN 3 = 11). ca.550 ca.175 DN 5 (1 ) bez čerpadla EA 5 380,- Grundfos AlphaL ,- Grundfos Alpha ,- Wilo Yonos PICO 5/ WI ,- Wilo Stratos PARA 5/1-7* WI 1 16,- DN 3 (1 1/4 ) bez čerpadla EA 7 33,- Grundfos AlphaL ,- Grundfos Alpha ,- Wilo Yonos PICO 30/ WI 1 756,- Wilo Stratos PARA 30/1-7* WI ,- *Včetně možnosti řízení signálem 0-10 V. Jiné typy čerpadel na vyžádání. Technické údaje DN 5 3 Horní přípojka G 1 IG G 1 1/4 IG Dolní přípojka G 1 1/ AG (plošné utěsnění) Čerpadlo viz objednací čísla Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 40 Š 350* H 46 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 10 C Provozní teplota až 110 C Provozní tlak PN 10 Hodnota KVs 9,7 11,0 * min. šířka 350 mm Tlaková ztráta [bar] Průtokový diagram Čerpadlová skupina V-UK Objemový průtok [l/h] Přechodové šroubení pro velké rozdělovače Meibes kompletní šroubení 1 1/ IG x DN 50 (60,3 mm Victaulic) ,- 57

22 Čerpadlové skupiny DN 5-3 Čerpadlová skupina V-MK (směšovaný okruh pro rozdělovače s roztečí 00 mm a 50 mm) Kompletní jednotka s oběhovým čerpadlem (180 mm); dva kulové kohouty (ve zpětném vede ní se zpětnou klapkou); dva kontaktní te plo měry integrované v rukojeti kulového kohoutu (rozsah indikace 0-10 C); třícestný T-směšovač včetně plynule nastavitelného obtoku; izolace EPS; vzdálenost os od 00 mm (větší než 50 mm se do dává za příplatek); dolní vývod 1 1/ AG s plošným utěsněním, horní vývod s vnitřním závitem odpovídajíc rozměrům čerpadla; (hod nota Kvs skupiny: DN 5 = 6,; DN 3 = 6,4). ca.550 ca.175 DN 5 (1 ) bez čerpadla EA 7 607,- Grundfos AlphaL ,- Grundfos Alpha ,- Wilo Yonos PICO 5/ WI ,- Wilo Stratos PARA 5/1-7* WI ,- DN 3 (1 1/4 ) bez čerpadla EA 9 768,- Grundfos AlphaL ,- Grundfos Alpha ,- Wilo Yonos PICO 30/ WI 15 19,- Wilo Stratos PARA 30/1-7* WI ,- *Včetně možnosti řízení signálem 0-10 V. Jiné typy čerpadel na vyžádání. Technické údaje DN 5 3 Horní přípojka G 1 IG G 1 1/4 IG Dolní přípojka G 1 1/ AG (plošné utěsnění) Čerpadlo viz objednací čísla Materiál konstrukčních dílů mosaz, izolace EPP Rozměry cca V 40 Š 50 H 46 mm Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 10 C Provozní teplota až 110 C Provozní tlak PN 10 Hodnota KVs 6, 6,4 Průtokový diagram Tlaková ztráta [bar] Čerpadlová skupina V-MK Objemový průtok [l/h] Servomotor včetně montážní sady S kabelem dlouhým m pro přímou montáž na směšovač skupin MK, 30 V/50 Hz nebo 4 V, doba chodu 140 s 90, 6 Nm s nou zovým ručním režimem a vizuální indikací polohy (s adaptérem pro směšovače Meibes). 30 V/50 Hz ,- 4 V ,- 4 V řidicí signál 0-10 V (10 Nm) ,- 58

23 90/1000 (DN 65) ca. 495 Čerpadlové skupiny DN Přírubová čerpadlová skupina FL-UK (nesměšovaný okruh pro velké rozdělovače) Vzdálenost os volně volitelná od 50 mm, kompletně z výroby smontováno, utěsněno a přezkoušeno. Oběhové čerpadlo, 3 uzavírací ventily, integrovaná zpětná klapka, 3 kulové kohouty KFE, teploměry, přídavná možnost připojení 1/ v náběhovém a vratném vedení, zachycovač nečistot, díly pro připojení potrubí a spojky, včetně spojek Victaulic pro rozdělovač. Max.: PN 10 Max.: 110 C DN 40 (1 1/ ) Grundfos MAGNA F ,- Wilo Stratos 40/ WI ,- Wilo Stratos 40/ WI ,- Rozměry čerpadla 50 mm DN 50 ( ) Grundfos MAGNA F ,- Wilo Stratos 50/ WI ,- Wilo Stratos 50/ WI ,- Rozměry čerpadla 80 mm DN 65 ( 1/ ) Grundfos MAGNA F ,- Wilo Stratos 65/ WI ,- Rozměry čerpadla 340 mm Přehled výkonů/ Objemové průtoky kvs v m 3 /h v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s Provedení Q - kw Q - kw Q - kw UK MK V - l/h V - l/h V - l/h T= 10 K T= 0 K T= 10 K T= 0 K T= 10 K T= 0 K DN 40 16, DN 50 0, DN , v = rychlost proudění V = objemový průtok Q = výkon T = teplotní spád přívod zpátečka kvs = objemový průtok při tlakové ztrátě 1 bar a při plném průchodu (bez čerpadla) UK = přímý topný okruh MK = směšovaný topný okruh Pozor: tabulka směrných hodnot Objemový průtok je určován čerpadlem! 59

24 90/1000 (DN 65) ca. 495 Přírubová čerpadlová skupina FL-MK (směšovaný okruh pro velké rozdělovače) Vzdálenost os 50 mm, kompletně z výroby smontováno, utěsněno a přezkoušeno. Oběhové čerpadlo, uzavírací ventily, integrovaná zpětná klapka, 3cestný přírubový směšovač, 3 kulové kohouty KFE, teploměry, přídavná možnost připojení 1/ v náběhovém a vratném vedení, zachycovač nečistot, díly pro připojení potrubí a spojky, včetně spojek Victaulic. Max.: PN 10 Max.: 110 C DN 40 (1 1/ ) Grundfos MAGNA F ,- Wilo Stratos 40/ WI ,- Wilo Stratos 40/ WI 7 875,- Rozměry čerpadla 50 mm DN 50 ( ) Grundfos MAGNA F ,- Wilo Stratos 50/ WI ,- Wilo Stratos 50/ WI ,- Rozměry čerpadla 80 mm DN 65 ( 1/ ) Grundfos MAGNA F ,- Wilo Stratos 65/ WI ,- Rozměry čerpadla 340 mm Přechodové šroubení do topného okruhu, 1 pár Victaulic - Victaulic Jmenovitý průměr Připojení Objednací č. Kč/pár DN 40 48, ,- DN 50 60, ,- DN 65 76, ,- Victaulic - AG DN / AG ,- DN 50 AG ,- DN 65 1/ AG ,- Victaulic - konec pro přivaření DN 40 48, ,- DN 50 60, ,- DN 65 76, ,- Victaulic - lisovaný spoj DN , ,- DN , ,- Servomotor pro skupiny FL-MK (s adaptérem pro směšovače Meibes) Doba chodu 130 sekund pro 90, s nouzovým ručním provozem. Pro FL-MK DN 40/50, 30 V/50 Hz, 15 Nm ,- Pro FL-MK DN 65, 30 V/50 Hz, 0 Nm ,- Pro FL-MK DN 40-65, 4 V 0-10 V, 0 Nm ,- 60

25 Hydraulický stabilizátor Hydraulický stabilizátor (s hydraulickou výhybkou nebo bez hydraulické výhybky) Těleso: svařený kulatý zásobník s připojovacími hrdly z bezešvých ocelových trubek včetně drážky Victaulic. Ve dně je umístěn čisticí otvor s vyprazdňovacím kulovým kohoutem 1. Čtyři hrdla 3/4 ve dně slouží pro volitelné umístění magnetitového odlučovače, při dodání jsou uzavřeny záslepkami. Automatický plovákový odvzdušňovač, proplachovací kulový kohout a ponorné pouzdro pro umístění čidla teploty jsou v horní části. Hydraulický stabilizátor je umístěn na výškově nastavitelných nožičkách. Včetně izolace EPS. Max.: PN 6 (PN 10 na vyžádání) Max.: 110 C Hydraulický stabilizátor s hydraulickou výhybkou Výkon Průtočné množství Vnější trubky Objednací č. Kč/ks 135 kw 6 m 3 /h 60, ,- 80 kw 1 m 3 /h 88, ,- 700 kw 30 m 3 /h 114, , kw 50 m 3 /h 168, ,- 300 kw 100 m 3 /h 19, ,- Hydraulický stabilizátor bez hydraulické výhybky 135 kw 6 m 3 /h 60, ,- 80 kw 1 m 3 /h 88, ,- 700 kw 30 m 3 /h 114, , kw 50 m 3 /h 168, ,- 300 kw 100 m 3 /h 19, ,- Magnetický odlučovač (1 sada) Typ Objednací č. Kč/sada Pro Hydraulický stabilizátor do 80 kw ,- Pro Hydraulický stabilizátor od 700 kw ,- Přechodové šroubení (systém interní) Ze stabilizátoru kvality (HZW) do rozdělovače (V), koleno (W), zdroj tepla (WEZ)6565 Victaulic-Victaulic, 1 pár HZW jmenovitý trubky V, W, WEZ jmenovitý Vzdálenost os Objednací č. Kč/pár DN 50 60,3 114, ,- DN 80 88,9 114, ,- DN ,3 168, ,- DN 150* 168,3 168, ,- DN 00* 19,1 19, ,- * Včetně izolace. 61

26 Přechodová šroubení (systémová externí) Do zdroje tepla Victaulic-Victaulic, 1 pár Přechodová šroubení Rozdělovač/Hydraulický stabilizátor jmenovitý trubky jmenovitý trubky Objednací č. Kč/pár DN 50 60,3 DN 40 48, ,- DN 50 60,3 DN 50 60, ,- DN 80 88,9 DN 65 76, ,- DN 80 88,9 DN 80 88, ,- DN ,3 DN , ,- DN ,3 DN , ,- DN ,3 DN , ,- DN 00 19,1 DN 00 19, ,- Victaulic konec pro přivaření, 1 pár DN 50 60,3 DN 40 48, ,- DN 50 60,3 DN 50 60, ,- DN 80 88,9 DN 65 76, ,- DN 80 88,9 DN 80 88, ,- DN ,3 DN , ,- DN ,3 DN , ,- DN ,3 DN , ,- DN 00 19,1 DN 00 19, ,- Victaulic příruba PN 6, 1 pár DN 50 60,3 DN 40 příruba ,- DN 50 60,3 DN 50 příruba ,- DN 80 88,9 DN 65 příruba ,- DN 80 88,9 DN 80 příruba ,- DN ,3 DN 100 příruba ,- DN ,3 DN 15 příruba ,- DN ,3 DN 150 příruba ,- DN 00 19,1 DN 00 příruba ,- Victaulic konec pro přivaření s izolací, 1 pár Rozdělovač Průměr Jmenovitý Vzdálenost Objednací Kč/pár jmenovitý trubky průměr trubky os č. DN ,3 DN 40 48, ,- DN ,3 DN 50 60, ,- DN ,3 DN 65 76, ,- DN ,3 DN 80 88, ,- DN ,3 DN ,3 340/ ,- DN ,3 DN ,7 340/ ,- DN ,3 DN ,3 340/ ,- DN 00 19,1 DN 00 19, ,- Victaulic příruba PN 6 s izolací, 1 pár Rozdělovač jmenovitý trubky Vzdálenost os Objednací č. Kč/pár DN ,3 DN 40 příruba ,- DN ,3 DN 50 příruba ,- DN ,3 DN 65 příruba ,- DN ,3 DN 80 příruba ,- DN ,3 DN 100 příruba 340/ ,- DN ,3 DN 15 příruba 340/ ,- DN ,3 DN 150 příruba 340/ ,- DN 00 19,1 DN 00 příruba ,- Další přechody na vyžádání! Záslepky pro rezervní okruhy rozdělovače Victaulic DN 50 / 60,3 mm ,- 6

27 Univerzální kaskády Modulový systém kaskádových sběračů pro kaskády kotlů do 700 kw Modulové kaskádové sběrače rozšiřují systém pro velké kotelny Popis Objednací č. Kč/ks Modul řadové kaskády pro kotle DN ,- Modul řadové kaskády pro kotle DN ,- Modul řadové kaskády pro kotle DN ,- Modul řadové kaskády pro 1 kotel DN ,- Modul řadové kaskády pro 1 kotel DN ,- Modul řadové kaskády pro 1 kotel DN ,- Propoj. set kaskáda/stabilizátor DN65/ ,- Propoj. set kaskáda/stabilizátor DN80/100 KKVS ,- Propoj. set kaskáda/stabilizátor DN100/100 KKVS ,- Připojovací skupina kotle pro kaskády DN3 700/1000 mm ,- Čerpadlová sestava pro kaskády DN ,- Hydraulický stabilizátor naleznete na str

28 Technické údaje Popis Obj. Číslo Modul DN 100, jeden okruh Modul DN 100, dva okruhy Připojovací sada pro hydraulický stabilizátor DN 100 x DN Hydraulický stabilizátor DN Modul DN 80, jeden okruh Modul DN 80, dva okruhy Připojovací sada pro hydraulický stabilizátor DN 100 x DN Hydraulický stabilizátor DN Modul DN 65, jeden okruh Max. počet zařízení Max. výkon kw kw Modul DN 65, dva okruhy Připojovací sada pro hydraulický stabilizátor DN 80 x DN kw Hydraulický stabilizátor DN Volitelné: Připojovací sada pro kotel DN3 (700/1000MM) kw Čerpadlová sestava DN kw Základní rozměry 64

29 Rozměry prvků Hydraulický stabilizátor Poznámka: AD-vnější průměr trubky Připojovací sada pro hydraulický stabilizátor DN AD DN 65 76,1 DN 80 88,9 DN ,3 Modul dva okruhy Modul jeden okruh 65

30 Systémy pro přípojení vzduchotechnických jednotek Směšovací uzle LMK pro vzduchotechnické jednotky Směšovací regulační uzly LMK pro vzduchotechnické jednotky Kompletní sestava s oběhovým čerpadlem (130mm), dvěma kulovými kohouty, dva integrované kontaktní teploměry v rukojeti kulového kohoutu, směšovač Belimo, stavitelný bypass, filtr, propojovací díly, vše kompletně smontováno. Popis Obj. č. Kč/ks Směšovací uzel LMK Yonos PARA 15/6 kvs PA ,- Směšovací uzel LMK Yonos PARA 15/6 kvs 1, PA ,- Směšovací uzel LMK Yonos PARA 15/6 kvs, PA ,- servopohon Belimo 30 V řízení 3-bodové BETR ,- servopohon Belimo 4 V řízení 3-bodové BETR ,- servopohon Belimo 4 V řídící signál 0-10V BETR4-SR 4 43,- Směšovací regulační uzly LMK pro vzduchotechnické jednotky Kompletní sestava s oběhovým čerpadlem (180mm), dvěma trojcestnými kulovými kohouty, dva integrované kontaktní teploměry v rukojeti kulového kohoutu, směšovač SIEMENS VXB489, stavitelný bypass, filtr, propojovací díly, vše kompletně smontováno. Popis Obj. č. Kč/ks Směšovací uzel LMK bez čerpadla kvs 1, EA ,- Směšovací uzel LMK bez čerpadla kvs, EA ,- Směšovací uzel LMK bez čerpadla kvs EA ,- Směšovací uzel LMK bez čerpadla kvs 6, EA ,- Směšovací uzel LMK bez čerpadla kvs EA ,- Směšovací uzel LMK Alpha 5-40 kvs 1, A ,- Směšovací uzel LMK Alpha 5-40 kvs, A ,- Směšovací uzel LMK Alpha 5-40 kvs A ,- Směšovací uzel LMK Alpha 5-60 kvs A ,- Směšovací uzel LMK Yonos PARA 5/6 kvs PA ,- Směšovací uzel LMK Alpha 5-60 kvs 6, A ,- Směšovací uzel LMK Yonos PARA 5/6 kvs 6, PA ,- Směšovací uzel LMK Alpha 5-60 kvs A ,- Směšovací uzel LMK Yonos PARA 5/6 kvs PA ,- Směšovací uzel LMK Magna kvs M ,- Směšovací uzel LMK Stratos PARA 5/1-7 kvs PA ,- Směšovací uzel LMK Magna kvs M ,- Směšovací uzel LMK bez čerpadla kvs EA ,- Směšovací uzel LMK bez čerpadla kvs EA ,- Směšovací uzel LMK Alpha 3-60 kvs A ,- Směšovací uzel LMK Magna kvs M ,- Směšovací uzel LMK Stratos PARA 30/1-7 kvs PA ,- Směšovací uzel LMK Magna kvs M ,- Směšovací uzel LMK Stratos PARA 30/1-7 kvs PA ,- Směšovací uzel LMK Magna kvs M ,- Směšovací uzel LMK Magna kvs M ,- servopohon SIEMENS 30 V řízení 3-bodové SSY ,- servopohon SIEMENS 4 V řízení 3-bodové SSC ,- servopohon SIEMENS 4 V řídící signál 0-10V SSC ,- 66

31 Směšovací uzle LMK pro vzduchotechnické jednotky Technické údaje DN Horní přípojka G 1/ IG G 1 IG G 1 1/4 IG Dolní přípojka G 3/4 IG G 1 IG G 1 1/4 IG Čerpadlo viz objednací čísla viz objednací čísla Vzdálenost os 15 mm 15 mm Materiál konstrukč. dílů mosaz, nerezová ocel Rozměry V 755 x Š 00 x H 134 až 169 V 800 x Š 00 x H 134 až 169 Materiál těsnění PTFE (teflon) bezazbestové těsnění Indikace teploty 0 až 10 C Provozní teplota až 110 C Hodnota KVs směšovače viz objednací čísla Průtokové diagramy Vyžádejte si prosím technické podklady. Schema zapojení směšovacího uzlu LMK Vzduchotechnická jednotka Směšovací uzel LMK Zdroj Komponenty směšovacího uzlu LMK 1. Trojcestný směšovač. Servopohon 3. Oběhové čerpadlo 4. Ohebné přípojovací trubky 5. Uzavírací kulové kohouty 6. Teploměry 7. Nastavitelný bypass 8. Filtr 67

32 Regulátory topení Elodrive Latherm HZR Comfort HZR-C Digitální regulátory topení Elodrive Regulátor topení pro regulaci kotlového okruhu, topného okruhu a ohřevu teplé vody s cirkulací. Použití Regulace teploty přívodu řízená v závislosti na venkovní nebo pokojové teplotě pro jeden směšovaný a jeden nesměšovaný topný okruh Regulace kotle pro 1- nebo stupňové hořáky s ochranou kotle proti korozi Zásobování teplou vodou s časově řízenou cirkulací Funkce Předem definovaná nastavení pro různá schémata zařízení Roční hodiny s automatickým přepínáním letního/zimního času Funkce regulace o svátcích a prázdninách Automatické vypínání v letní sezóně Omezení minimální a maximální teploty kotle Omezení minimální a maximální teploty na přítoku Prioritní ohřev teplé vody Ochrana proti bakterii Legionella Až 7 rozšiřovacích regulátorů HZR-E připojitelných sběrnicí ebus s dvěma vodiči Vizualizace a datalogger prostřednictvím rozhraní sběrnice ebus Parametry 3 kanály spínacích hodin, celkem 43 spínacích časů 5 vstupů pro čídla Pt vstupy pro dálkové ovládání se snímačem pokojové teploty 4 relé A, 50 V AC, celkem max. 4A 1 nizkopotencionální relé 4A, 50 V AC, 1 nízkonapěťové relé 0,5A, 50 V AC/DC Rozhraní sběrnice ebus Pouzdro pro montáž na stěnu mm Typ Balení Obj. číslo Kč/ks Regulátor HZR-C (Comfort) bázový 1 ED7R5R5.W 5 675,- Nutné příslušenství Venkovní čidlo 1 ED0TVPR 60,- Teplotní čidlo 1 ED0TSPR 431,- Volitelné příslušenství Analogový pokojový termostat 1 ED30AFWR 1 147,- Digitální pokojová řídící jednotka 1 ED7RDFW 74,- Vizualizace topného systému 1 EDZVHZR 1 995,- HK: topný okruh HKP: čerpadlo topného okruhu MI: směšovač se servopohonem TA: snímač venkovní teploty TV: snímač teploty přítoku TW: snímač teploty teplé vody WWP: čerpadlo ohřevu teplé vody ZP: cirkulační čerpadlo 68

33 Digitální regulátory topení Elodrive Latherm HZR modul rozšíření HZR-E Rozšiřovací modul ve spojení s regulátorem LATHERM HZR-C, regulace topného okruhu, regulace ohřevu teplé vody s cirkulací. Použití Regulace teploty přívodu řízená v závislosti na venkovní nebo pokojové teplotě pro jeden přídavný směšovaný topný okruh Zásobování teplou vodou s časově řízenou cirkulací Funkce Předem definovaná nastavení pro různá schémata zařízení Požadavky kotle na hlavní regulátor (řídící regulátor) HZR-C Roční hodiny s automatickým přepínáním letního/zimního času Funkce regulace o svátcích a prázdninách Automatické vypínání v letní sezóně Omezení minimální a maximální teploty na přítoku Prioritní ohřev teplé vody Ochrana proti bakterii Legionella Vizualizace a datalogger prostřednictvím rozhraní sběrnice ebus Parametry 3 kanály spínacích hodin, celkem 43 spínacích časů 5 vstupů pro čidla Pt vstupy pro dálkové ovládání se snímačem pokojové teploty 4 relé A, 50 V AC, celkem max. 4A 1 nizkopotencionální relé 4A, 50 V AC, Rozhraní sběrnice ebus Pouzdro pro montáž na stěnu mm Typ Balení Obj. číslo Kč/ks Regulátor HZR-E - modul rozšíření 1 ED7R5R4.W 5 405,- Nutné příslušenství Venkovní čidlo 1 ED0TVPR 573,- Teplotní čidlo 1 ED0TSPR 410,- Volitelné příslušenství Analogový pokojový termostat 1 ED30AFWR 1 09,- Digitální pokojová řídící jednotka 1 ED7RDFW 594,- Vizualizace topného systému 1 EDZVHZR 0 948,- HK: topný okruh HKP: čerpadlo topného okruhu MI: směšovač se servopohonem TA: snímač venkovní teploty TV: snímač teploty přítoku TW: snímač teploty teplé vody WWP: čerpadlo ohřevu teplé vody ZP: cirkulační čerpadlo 69

34 Digitální regulátory topení Elodrive Latherm HZR vyrovnávací zásobník HZR-P Regulátor topení pro regulaci vyrovnávacího zásobníku, topného okruhu, ohřevu teplé vody s cirkulací. Použití Regulace nabíjení a odběru z vyrovnávacího zásobníku Regulace teploty přívodu řízená v závislosti na venkovní nebo pokojové teplotě pro jeden směšovaný a jeden nesměšovaný topný okruh Zásobování teplou vodou s časově řízenou cirkulací Funkce Předem definovaná nastavení pro různá schémata zařízení Roční hodiny s automatickým přepínáním letního/zimního času Funkce regulace o svátcích a prázdninách Automatické vypínání v letní sezóně Regulace teploty pro nabíjení vyrovnávacího zásobníku Povolení provozu spotřebiče v závislosti na teplotě Regulace dobíjení vyrovnávacího zásobníku v závislosti na spotřebě Omezení minimální a maximální teploty na přítoku Prioritní ohřev teplé vody Ochrana proti bakterii Legionella Až 7 rozšiřovacích regulátorů HZR-E připojitelných sběrnicí ebus s dvěma vodiči Vizualizace a datalogger prostřednictvím rozhraní sběrnice ebus Parametry 3 kanály spínacích hodin, celkem 43 spínacích časů 5 vstupů pro čidla Pt vstupy pro dálkové ovládání se snímačem pokojové teploty 5 relé A, 50 V AC, celkem max. 4A 1 nízkonapěťové relé 0,5A, 50 V AC/DC Rozhraní sběrnice ebus Pouzdro pro montáž na stěnu mm Typ Balení Obj. číslo Kč/ks Regulátor HZR-P vyrovnávací zásobník 1 ED7R5R5-P.W 6 794,- Nutné příslušenství Venkovní čidlo 1 ED0TVPR 60,- Teplotní čidlo 1 ED0TSPR 431,- Volitelné příslušenství Analogový pokojový termostat 1 ED30AFWR 1 147,- Digitální pokojová řídící jednotka 1 ED7RDFW 74,- Vizualizace topného systému 1 EDZVHZR 1 995,- HK: topný okruh HKP: čerpadlo topného okruhu MI: směšovač se servopohonem TA: snímač venkovní teploty TV: snímač teploty přítoku TW: snímač teploty teplé vody WWP: čerpadlo ohřevu teplé vody ZP: cirkulační čerpadlo 70

35 Digitální regulátory topení Elodrive Latherm HZR směšovací okruh HZR-WM Regulace směšovače topného okruhu. Použití Regulace teploty přívodu řízená v závislosti na venkovní teplotě nebo teplotě v prostoru pro jeden směšovaný topný okruh Funkce Předem definované schéma zařízení s předem provedeným základním nastavením Požadavek teploty pro regulátor kotle pomocí beznapěťového kontaktu Roční hodiny s automatickým přepínáním letního/zimního času Funkce regulace o svátcích a prázdninách Automatické vypínání v letní sezóně Omezení minimální a maximální teploty na přítoku Vizualizace a datalogger prostřednictvím rozhraní sběrnice ebus Parametry 1 kanál spínacích hodin s celkem 43 spínacími časy vstupy pro čidla Pt vstupy pro dálkové ovládání se snímačem pokojové teploty 3 relé A, 50 V AC, celkem max. 4A 1 nízkonapěťové relé 0,5A, 50 V AC/DC Rozhraní sběrnice ebus Pouzdro pro montáž na stěnu mm Až 7 rozšiřovacích regulátorů HZR-E připojitelných sběrnicí ebus s dvěma vodiči Typ Balení Obj. číslo Kč/ks Regulátor HZR-WM směšovaný okruh 1 ED7R3R3.W 5 675,- Nutné příslušenství Venkovní čidlo 1 ED0TVPR 60,- Teplotní čidlo 1 ED0TSPR 431,- Volitelné příslušenství Analogový pokojový termostat 1 ED30AFWR 1 147,- Digitální pokojová řídící jednotka 1 ED7RDFW 74,- Vizualizace topného systému 1 EDZVHZR 1 995,- HK: HKP: MI: TA: TV: topný okruh čerpadlo topného okruhu směšovač se servopohonem snímač venkovní teploty snímač teploty přítoku 71
